Презентация, доклад по технической механики на тему Пара сил и момент относительно точки. (проф.образование)
Содержание
- 1. Презентация по технической механики на тему Пара сил и момент относительно точки. (проф.образование)
- 2. Пара сил, момент пары силПарой сил называется
- 3. Пара сил вызывает вращение тела и ее
- 4. Свойства парПару можно перемещать в плоскости ее
- 5. Сложение пар сил. Систему пар сил можно
- 6. Равновесие пар.Для равновесия пар необходимо и достаточно, чтобы алгебраическая сумма моментов пар системы равнялась нулю:
- 7. Момент парыВ результате силы тяжести все конструкции

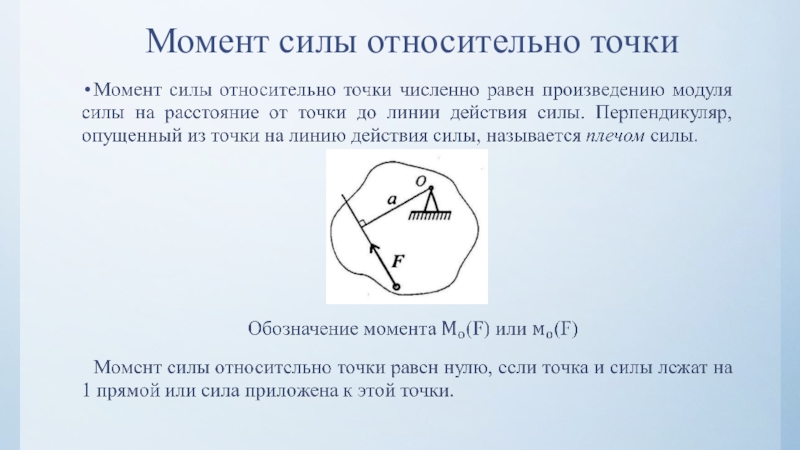

- 8. Момент силы относительно точки
- 9. Решение задач
- 10. Пример 1
- 11. Контрольные вопросы и заданияТема: «Пара сил и момент силы относительно точки»

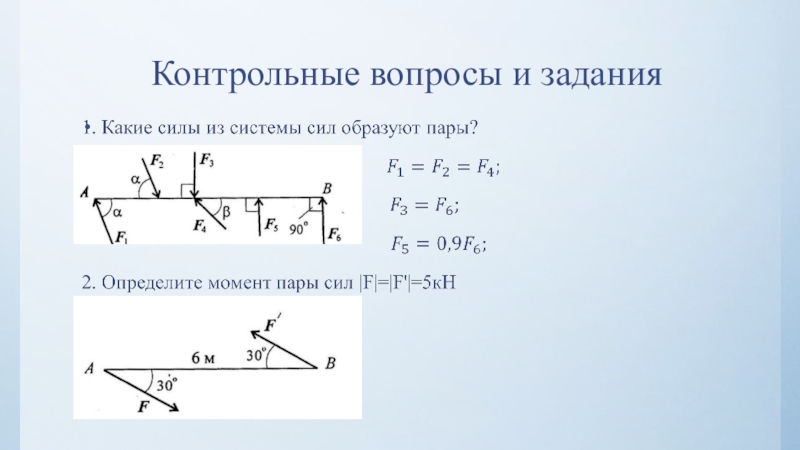

- 12. Контрольные вопросы и задания
- 13.

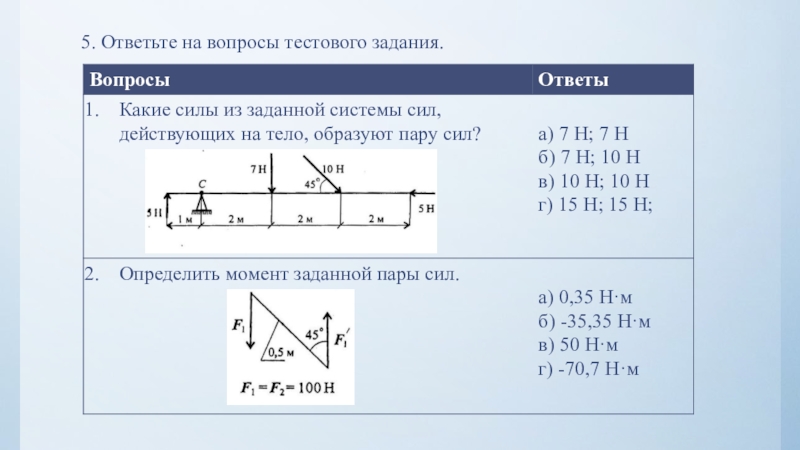

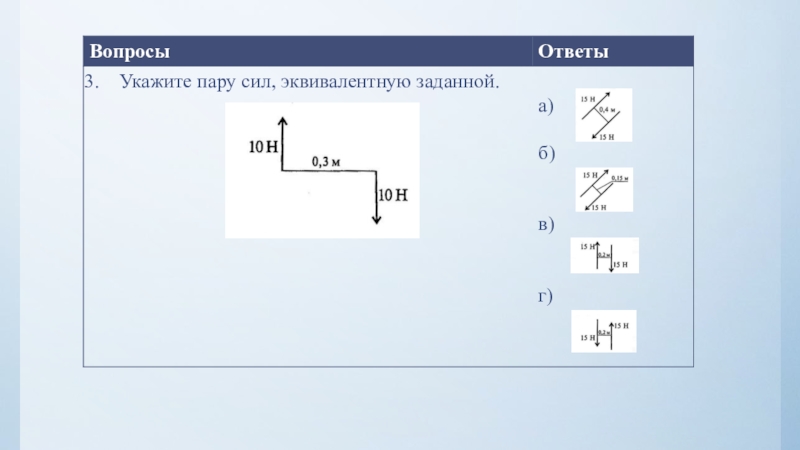

- 14. 5. Ответьте на вопросы тестового задания.
- 15. Слайд 15
- 16. Слайд 16
- 17. Благодарю за внимание!
Пара сил, момент пары силПарой сил называется система двух сил, равных по модулю, параллельных и направленных в разные стороны, приложенных к телу в двух разных точках.Плечом пары h называется кратчайшее расстояние между линиями действия сил, составляющих

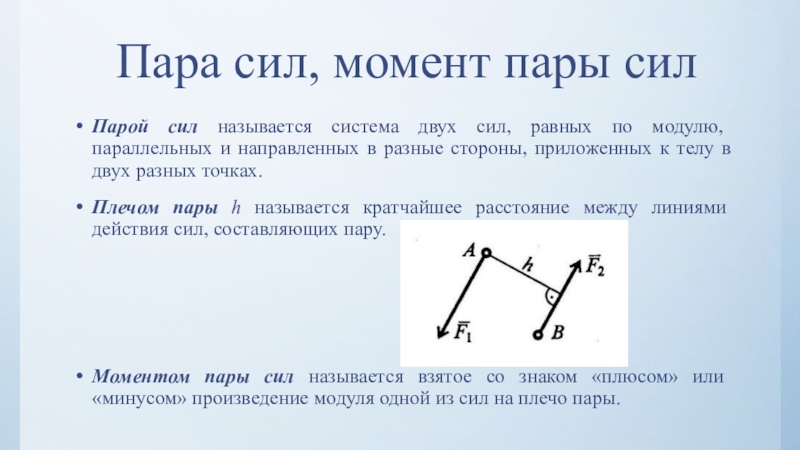

Слайд 2Пара сил, момент пары сил
Парой сил называется система двух сил, равных
по модулю, параллельных и направленных в разные стороны, приложенных к телу в двух разных точках.
Плечом пары h называется кратчайшее расстояние между линиями действия сил, составляющих пару.
Моментом пары сил называется взятое со знаком «плюсом» или «минусом» произведение модуля одной из сил на плечо пары.
Плечом пары h называется кратчайшее расстояние между линиями действия сил, составляющих пару.
Моментом пары сил называется взятое со знаком «плюсом» или «минусом» произведение модуля одной из сил на плечо пары.
Слайд 3Пара сил вызывает вращение тела и ее действие на тело оценивается
моментом. Силы, действующие на пару, не уравновешиваются, т.к. они приложены к двум точкам. Их действие на тело не может быть заменено одной силой (равнодействующей)
Момент пары сил численно равен произведению модуля силы на расстояние между линиями действия сил (плечо пары).
Момент считается положительным, если пара вращает тело по часовой стрелке и наоборот.
М<0 М>0
Момент пары сил численно равен произведению модуля силы на расстояние между линиями действия сил (плечо пары).
Момент считается положительным, если пара вращает тело по часовой стрелке и наоборот.
М<0 М>0

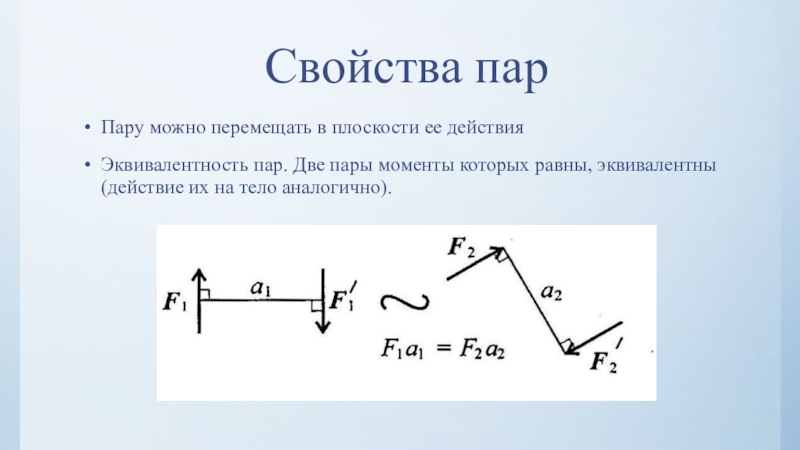

Слайд 4Свойства пар
Пару можно перемещать в плоскости ее действия
Эквивалентность пар. Две пары
моменты которых равны, эквивалентны (действие их на тело аналогично).

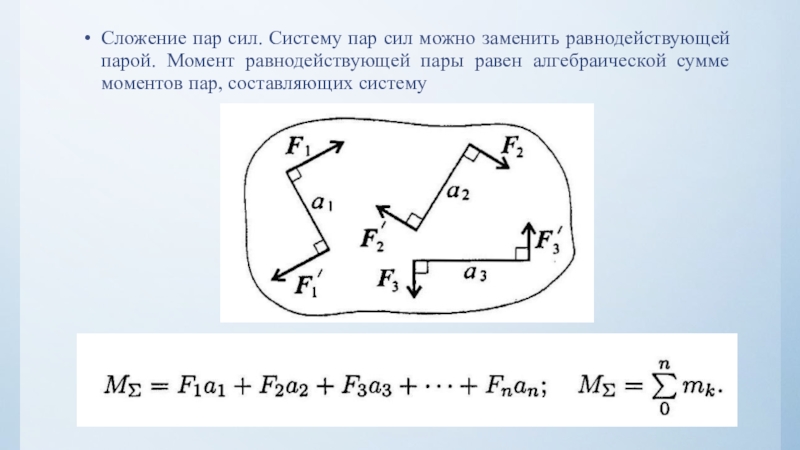

Слайд 5Сложение пар сил. Систему пар сил можно заменить равнодействующей парой. Момент
равнодействующей пары равен алгебраической сумме моментов пар, составляющих систему

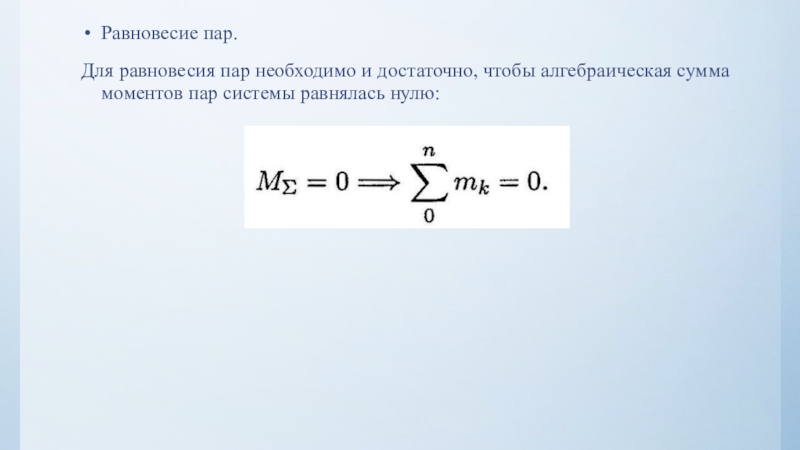

Слайд 6Равновесие пар.
Для равновесия пар необходимо и достаточно, чтобы алгебраическая сумма моментов
пар системы равнялась нулю:

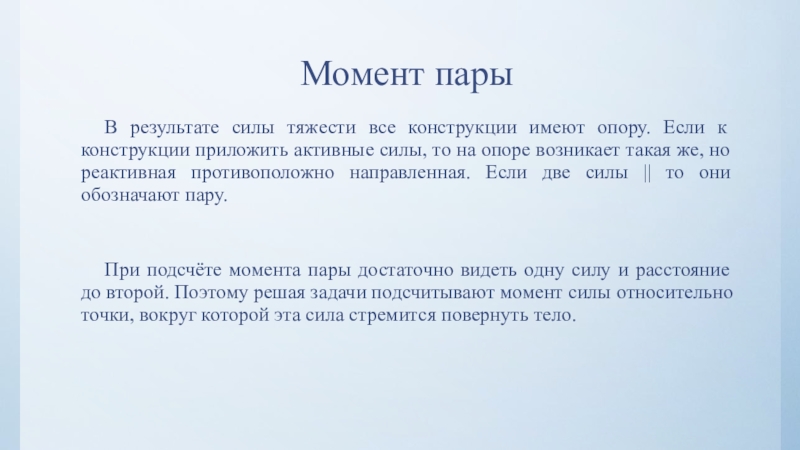

Слайд 7Момент пары
В результате силы тяжести все конструкции имеют опору. Если к
конструкции приложить активные силы, то на опоре возникает такая же, но реактивная противоположно направленная. Если две силы || то они обозначают пару.
При подсчёте момента пары достаточно видеть одну силу и расстояние до второй. Поэтому решая задачи подсчитывают момент силы относительно точки, вокруг которой эта сила стремится повернуть тело.
При подсчёте момента пары достаточно видеть одну силу и расстояние до второй. Поэтому решая задачи подсчитывают момент силы относительно точки, вокруг которой эта сила стремится повернуть тело.
