Презентация, доклад по технической механике Внутренние силовые факторы при кручении
Содержание
- 1. Презентация по технической механике Внутренние силовые факторы при кручении
- 2. Цель урока:Способствовать формированию представлений о кручении, о
- 3. Кручением называется такой вид деформации, при котором
- 4. M1 и М2 – внешние скручивающие моментыСчитаем,
- 5. При рассмотрении любой из оставленных частей бруса
- 6. Пример. Построить эпюру крутящих моментов для круглого бруса.М1+М2+М3—М0=0МкI=0MкII=M1 MкIII = M1+ М2MкIV = M1+М2—М0М0=М1+М2+М3— Mo+M1+М2
Цель урока:Способствовать формированию представлений о кручении, о внутренних силовых факторах при кручении, знаний правил знаков для крутящих моментов.Способствовать формированию умений построения эпюр крутящих моментов.
Слайд 1Внутренние силовые факторы при кручении. Построение эпюр крутящих моментов
Преподаватель ГАПОУ «ЛНТ»
Шаммасова

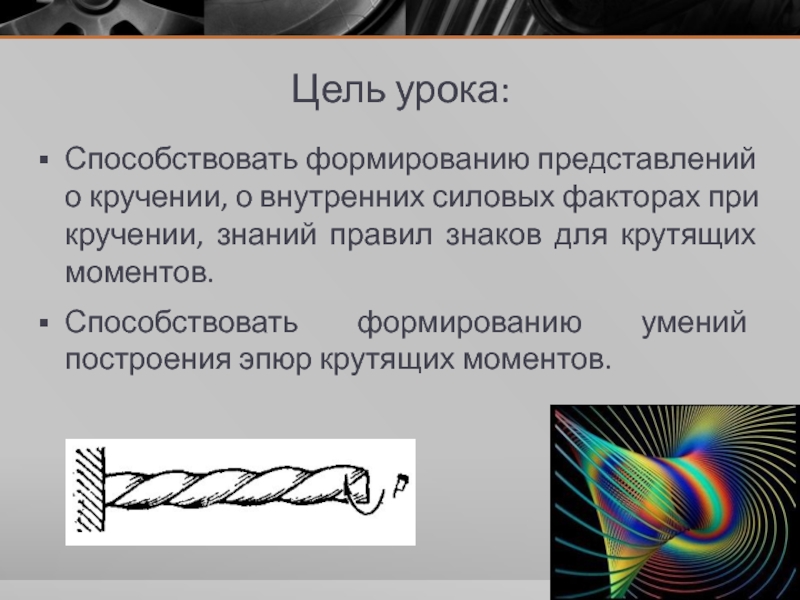

Слайд 2Цель урока:
Способствовать формированию представлений о кручении, о внутренних силовых факторах при
кручении, знаний правил знаков для крутящих моментов.
Способствовать формированию умений построения эпюр крутящих моментов.
Способствовать формированию умений построения эпюр крутящих моментов.

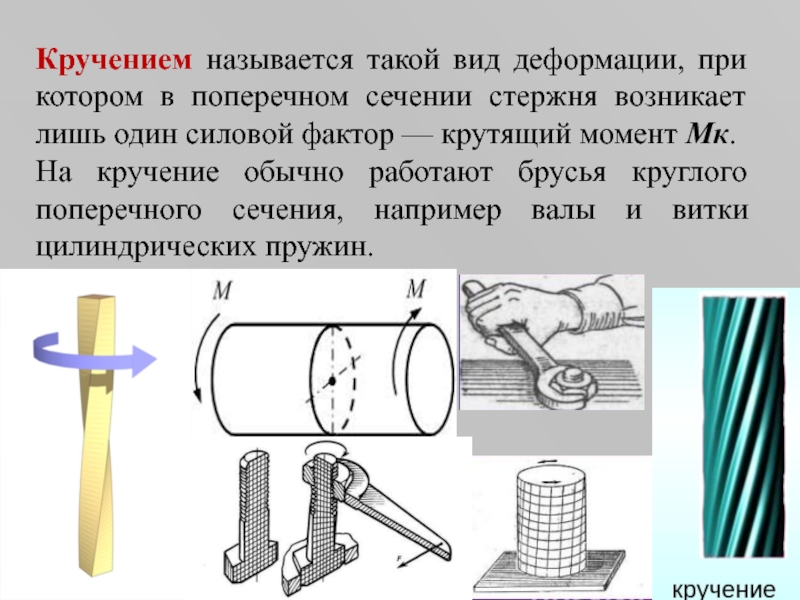

Слайд 3Кручением называется такой вид деформации, при котором в поперечном сечении стержня
возникает лишь один силовой фактор — крутящий момент Мк.
На кручение обычно работают брусья круглого поперечного сечения, например валы и витки цилиндрических пружин.
На кручение обычно работают брусья круглого поперечного сечения, например валы и витки цилиндрических пружин.

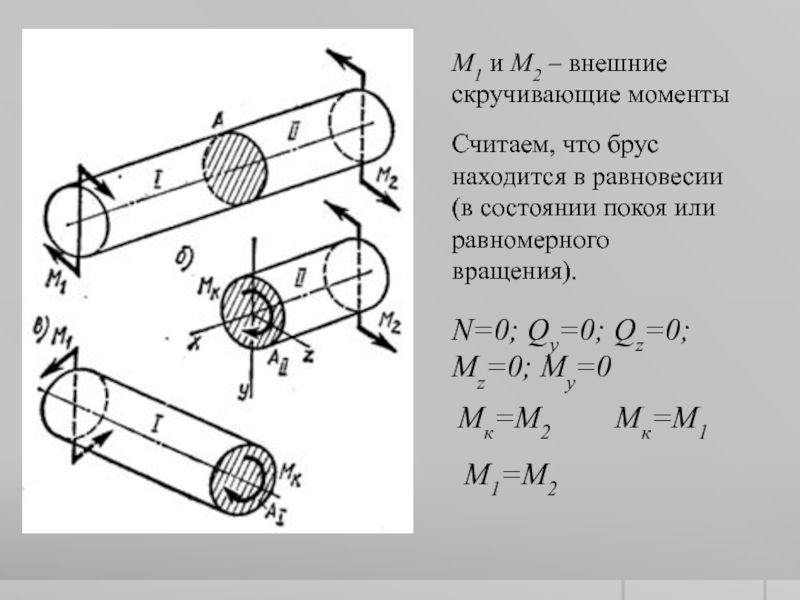

Слайд 4M1 и М2 – внешние скручивающие моменты
Считаем, что брус находится в
равновесии (в состоянии покоя или равномерного вращения).
N=0; Qy=0; Qz=0; Mz=0; My=0
Мк=М2
Mк=M1
M1=M2

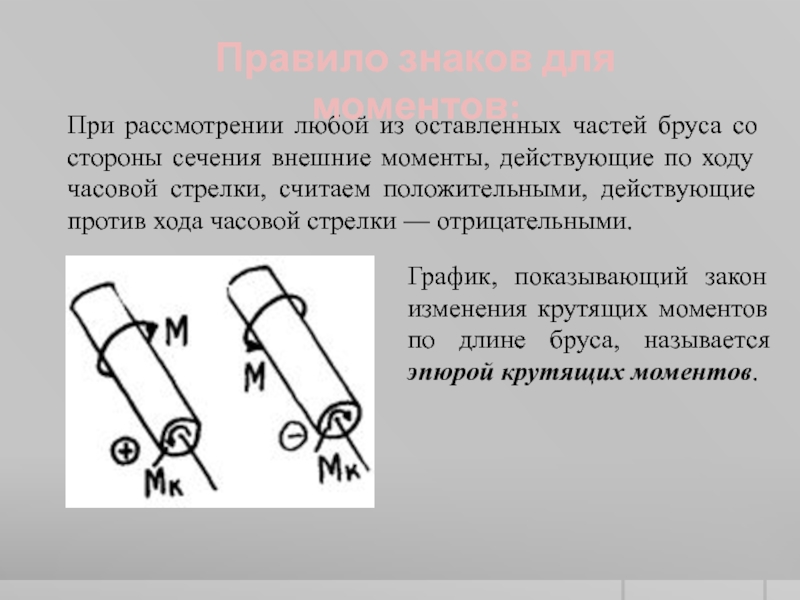

Слайд 5При рассмотрении любой из оставленных частей бруса со стороны сечения внешние
моменты, действующие по ходу часовой стрелки, считаем положительными, действующие против хода часовой стрелки — отрицательными.
Правило знаков для моментов:
График, показывающий закон изменения крутящих моментов по длине бруса, называется эпюрой крутящих моментов.

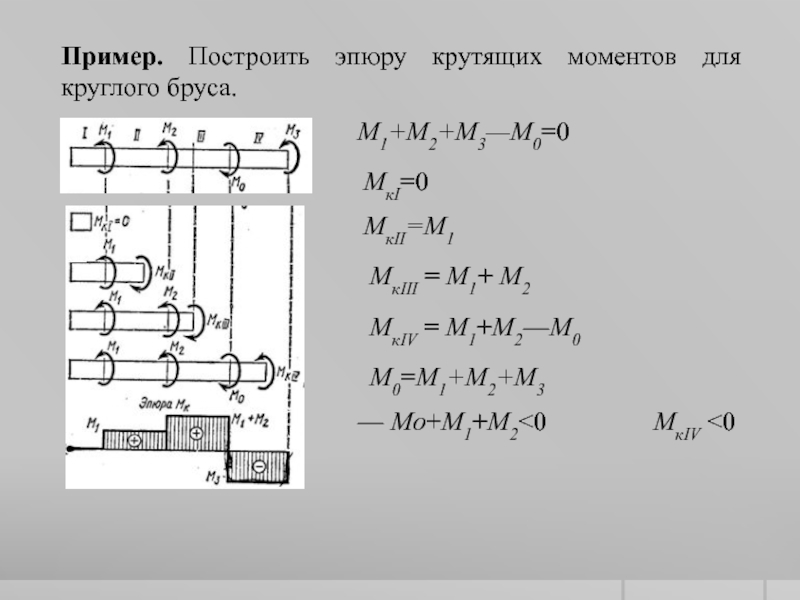

Слайд 6Пример. Построить эпюру крутящих моментов для круглого бруса.
М1+М2+М3—М0=0
МкI=0
MкII=M1
MкIII = M1+
М2
MкIV = M1+М2—М0
М0=М1+М2+М3
— Mo+M1+М2<0
MкIV <0
