Презентация, доклад по специальности 13.02.09 Монтаж и эксплуатация линий электропередачи на тему Расчет и организация работ по сооружению воздушной линии электропередачи напряжением 500кВ протяженностью 42км

500кВ, протяженностью 42км

средней густоты и крупности,
мягких пород, средняя высота -16 м.

2 направляет трассу в обход
населенного пункта – Каменское

Угол 3 - направляет трассу в
наименее залесенный участок

Угол 4 направляет трассу в
обход населенного пункта Уваровск и
на конечную ПС

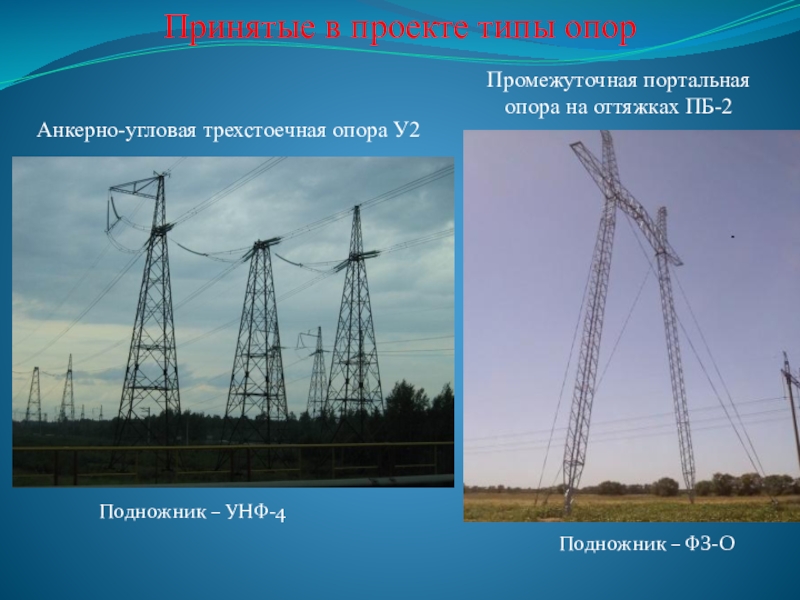

анкерно-угловых опорах У2, без подставок. Габарит перехода через электрифицированную железную дорогу согласно ПУЭ должен быть не менее 5м. Фактически составляет 5,9м.

оттяжках ПБ-2

Подножник – УНФ-4

Подножник – ФЗ-О

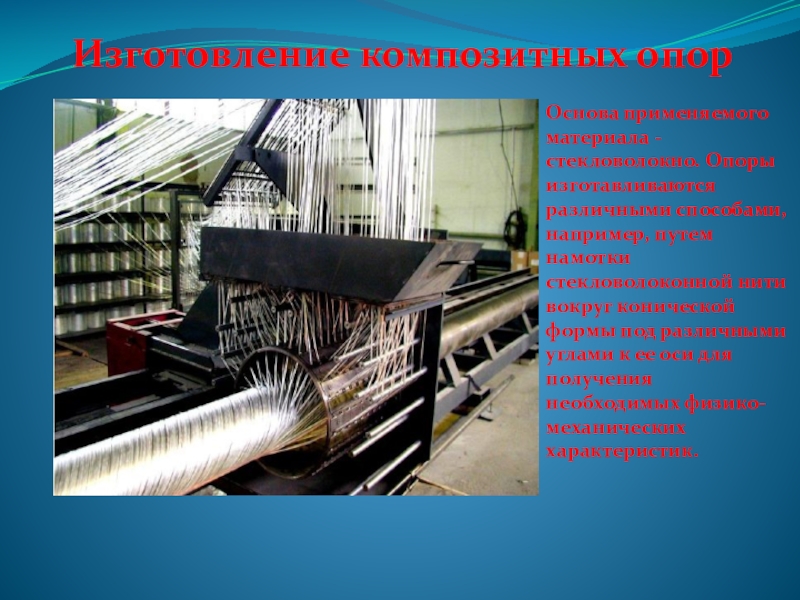

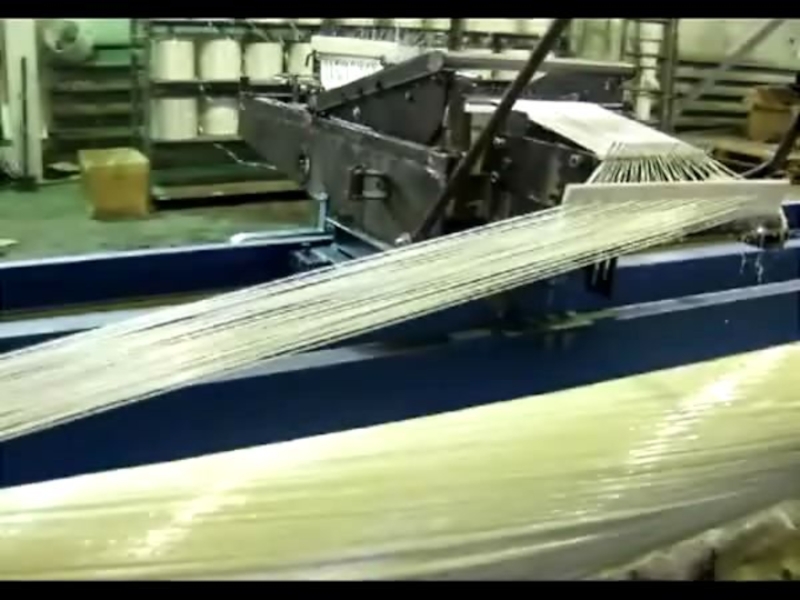

например, путем намотки стекловолоконной нити вокруг конической формы под различными углами к ее оси для получения необходимых физико-механических характеристик.

ТС и осветительной мачной

Ж\Б стойка

Стойка и композитных опор

транспортировки для исключения их перемещения и повреждения. Этот болт находится у основания набора секций.

После того как «транспортный» болт удален, извлекают секции из «набора», начиная с внутренней (самой маленькой) и укладывают их друг за другом на деревянные бруски. Легкие внутренние секции могут извлекаться и перемещаться вручную двумя монтажниками, для перемещения более тяжелых секций используют грузоподъемные машины.

модулей. При этом, меньшую, более легкую секцию надвигают на более тяжелую, ориентируясь по меткам, которые нанесены на секции опоры. Наличие меток позволяет выровнять монтажные отверстия (используемые для их стягивания) в разных секциях друг относительно друга.

В предварительно высверленные отверстия соединяемых секций устанавливают монтажные зажимы.

В каждой секции имеется два отверстия расположенные на одной высоте, с противоположных сторон секции (напротив друг друга).

быть одинаковы во избежание перекоса соединяемых секций опоры.

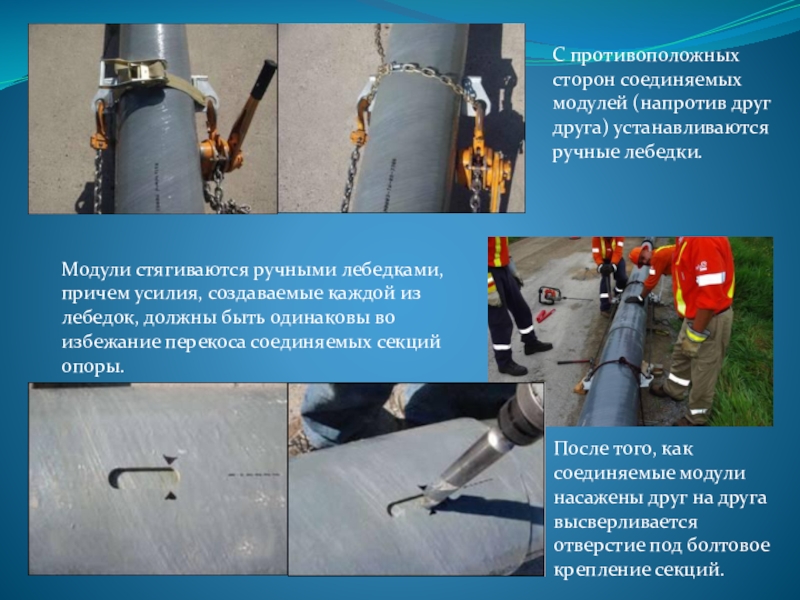

После того, как соединяемые модули насажены друг на друга высверливается отверстие под болтовое крепление секций.

С противоположных сторон соединяемых модулей (напротив друг друга) устанавливаются ручные лебедки.

натягивается, и гайка занимает горизонтальное положение внутри опоры. Затем в гайку вставляется и завинчивается болт, который окончательно зажимается ключом. После установки болтового соединения монтажная нить обрезается.

После того как стойка опоры собрана монтируется нижняя опорная крышка. Для этого в монтажные отверстия, расположенные у основания нижней секции, устанавливаются J-образные болты.

могут монтироваться с внутренней или наружной стороны нижней секции опоры. Крышка крепится четырьмя болтами.

В завершении операций по сборке стойки опоры монтируется верхняя крышка. Крышка крепится четырьмя винтами к верхней секции стойки.

до 220 кВ обычно устанавливают непосредственно в грунт. Котлованы для этих фундаментов разрабатываются буровыми машинами с буровыми головками диаметром на 5-10 см больше диаметра устанавливаемой стойки. Таким образом, стойку опоры устанавливают практически в ненарушенный грунт, обладающий высокими механическими характеристиками.
