Презентация, доклад по технической механике Основные положения сопротивления материалов (1 курс ССУЗ)

допущениях сопротивления материалов
Обеспечение усвоения понятий прочности, жесткости и устойчивости, расчетной схемы.

конструкция, которая сохраняя формы и размеров отдельных элементов, должна выдерживать определенные, иногда очень значительные нагрузки.
В теоретической механике все тела считались абсолютно твердыми – неизменяемыми. На самом деле под действием внешних сил все твердые материальные тела деформируются, т.е. их форма и размеры изменяются.

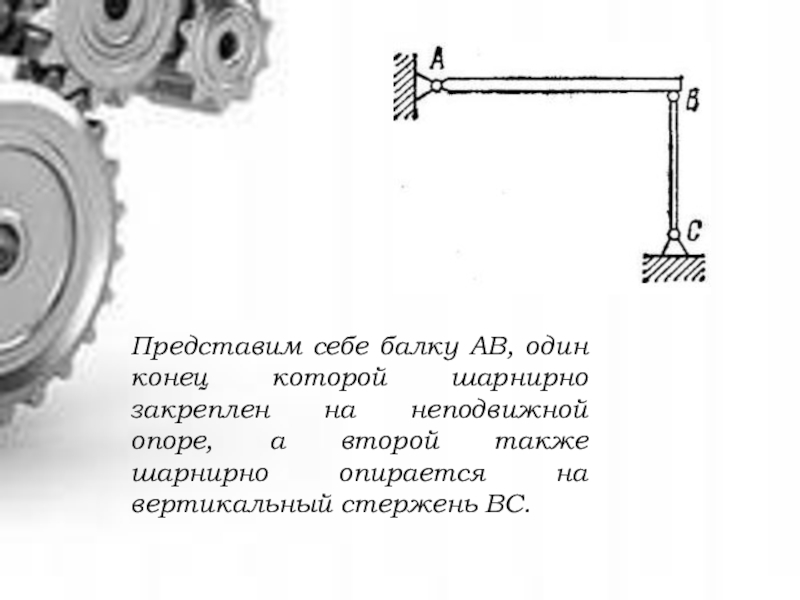

опоре, а второй также шарнирно опирается на вертикальный стержень ВС.

стержень укорачивается и отклоняется от первоначального вертикального положения. После снятия нагрузки F (при условии, что под действием силы F не произойдет разрушения) конструкция либо полностью восстанавливает первоначальную форму, либо остается деформированной, хотя и в несколько меньшей степени.

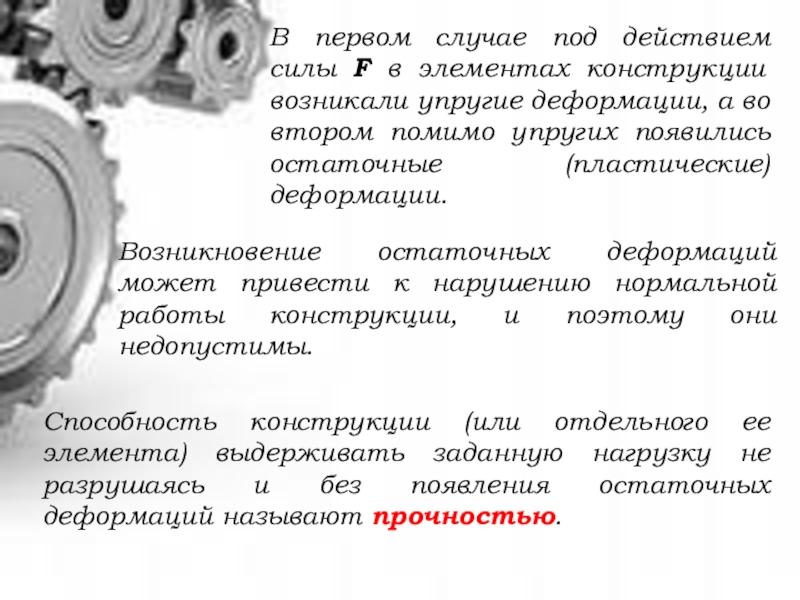

упругие деформации, а во втором помимо упругих появились остаточные (пластические) деформации.

Возникновение остаточных деформаций может привести к нарушению нормальной работы конструкции, и поэтому они недопустимы.

Способность конструкции (или отдельного ее элемента) выдерживать заданную нагрузку не разрушаясь и без появления остаточных деформаций называют прочностью.

называется жесткостью.

Стержень ВС, поддерживающий балку, при некотором значении силы F, действующей на конструкцию, может внезапно изогнуться. В этом случае сжатый стержень теряет свое первоначальное прямолинейное состояние.

устойчивостью.

Сопротивление материалов, опираясь на законы и положения теоретической механики и математики, а также на результаты, получаемые при испытаниях конкретных материалов, разрабатывает приемы и методы расчетов на прочность, жесткость и устойчивость в целях обеспечения работоспособности конструкции при минимальной затрате материалов.

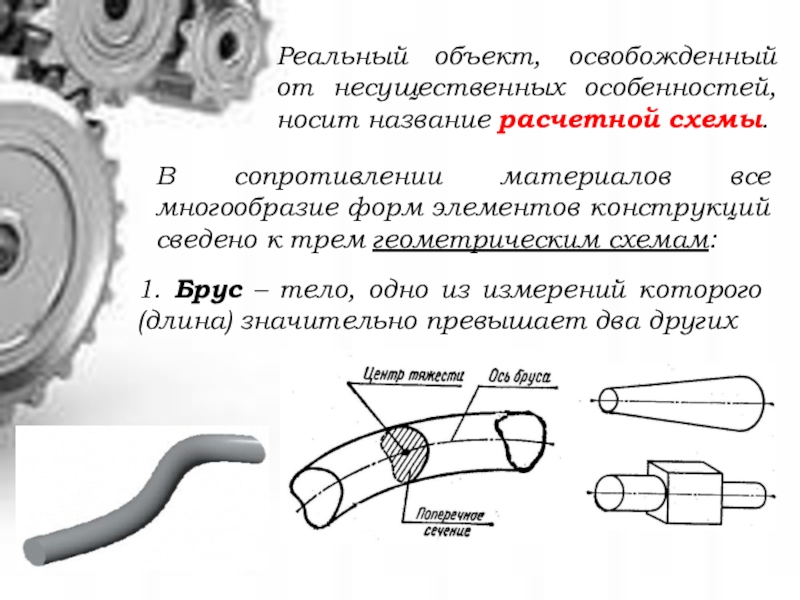

материалов все многообразие форм элементов конструкций сведено к трем геометрическим схемам:

1. Брус – тело, одно из измерений которого (длина) значительно превышает два других

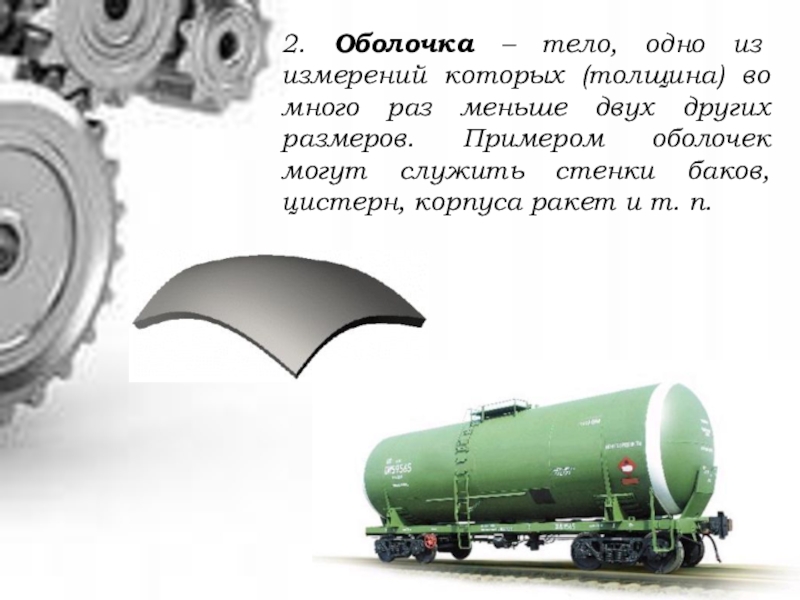

раз меньше двух других размеров. Примером оболочек могут служить стенки баков, цистерн, корпуса ракет и т. п.

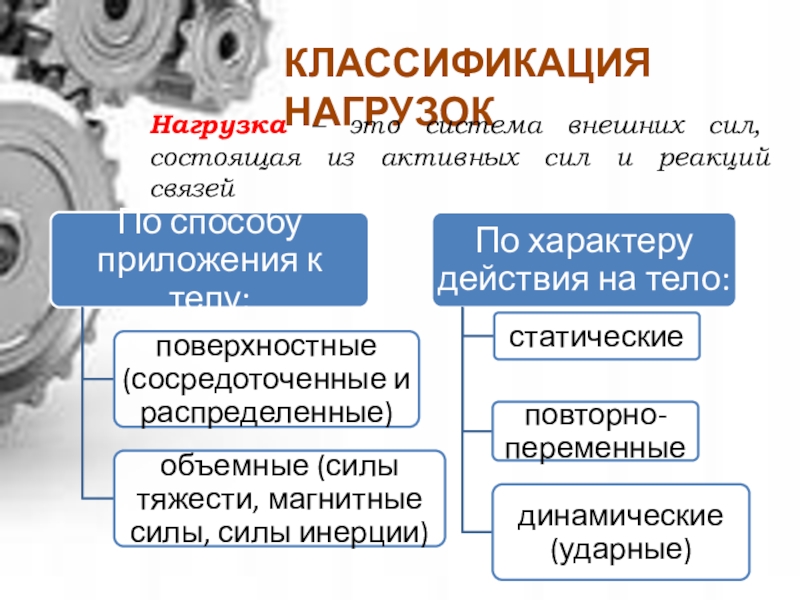

и реакций связей

однороден

2. Материал представляет собой сплошную среду и непрерывно заполняет весь предоставленный ему объем.

4. Материал в определенных пределах нагружения тела обладает идеальной упругостью

3. Материал изотропен.

1. Перемещения точек элемента конструкции, обусловленные его упругими деформациями, незначительны по сравнению с размерами самого тела.

2. Перемещения точек упругого тела в известных пределах нагружения прямо пропорциональны силам, вызывающим эти перемещения.

3. Для линейно-деформируемых конструкций справедлив принцип независимости действия сил
