Презентация, доклад по технической механике на тему Ременные передачи
Содержание
- 1. Презентация по технической механике на тему Ременные передачи
- 2. Вопросы входного контроля
- 3. Как устроена цепная передача?Как найти передаточное число цепной передачи?Какие виды цепей вы знаете?
- 4. Вопросы:Классификация ременных передачДостоинства и недостатки ременных
- 5. В зависимости от формы поперечного сечения ремня
- 6. Достоинства: Простота конструкции и малая стоимость. Возможность
- 7. Недостатки:Большие габаритные размеры, в особенности при передаче
- 8. Основные геометрические соотношения

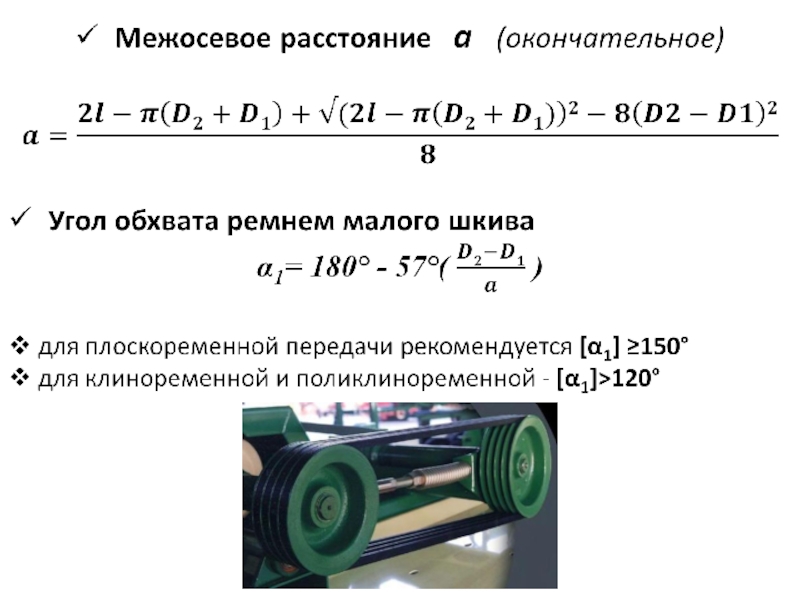

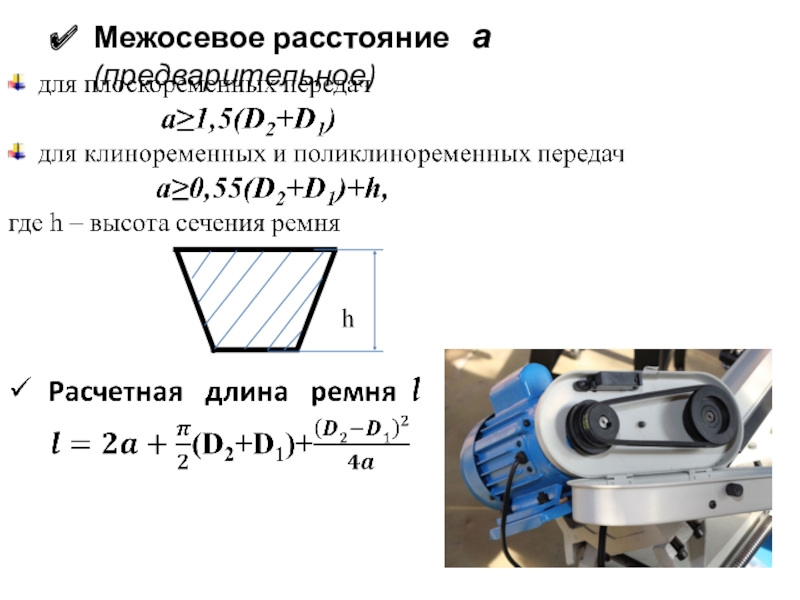

- 9. Межосевое расстояние а (предварительное)
- 10. Слайд 10

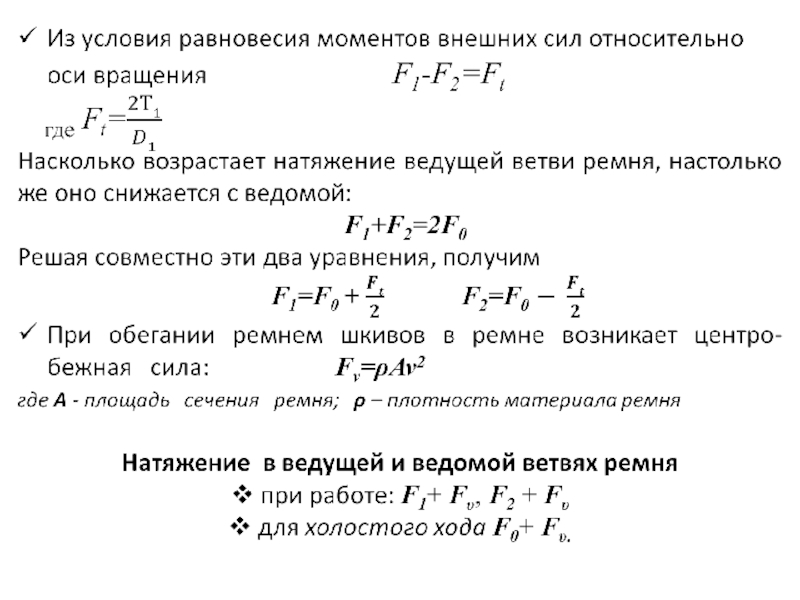

- 11. Силы в передаче
- 12. Слайд 12
- 13. Нагрузка на валы и подшипникиНаправление силы Fп

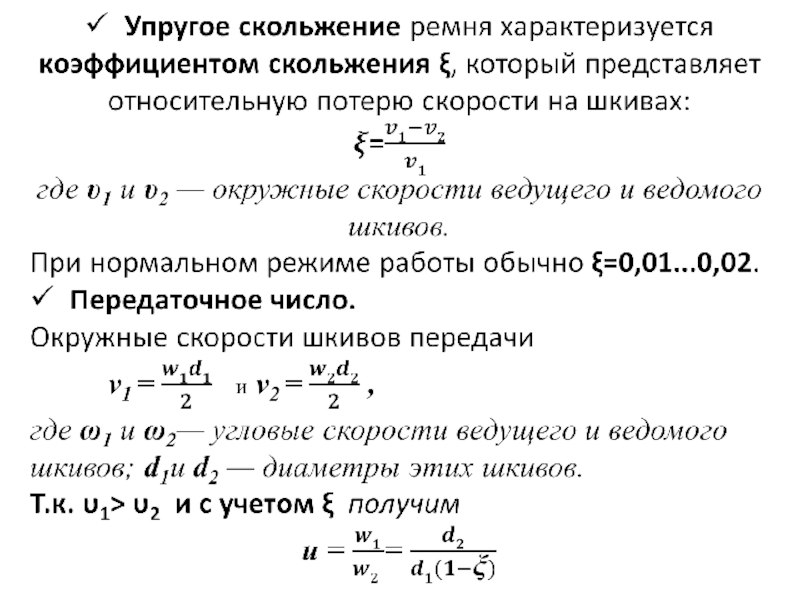

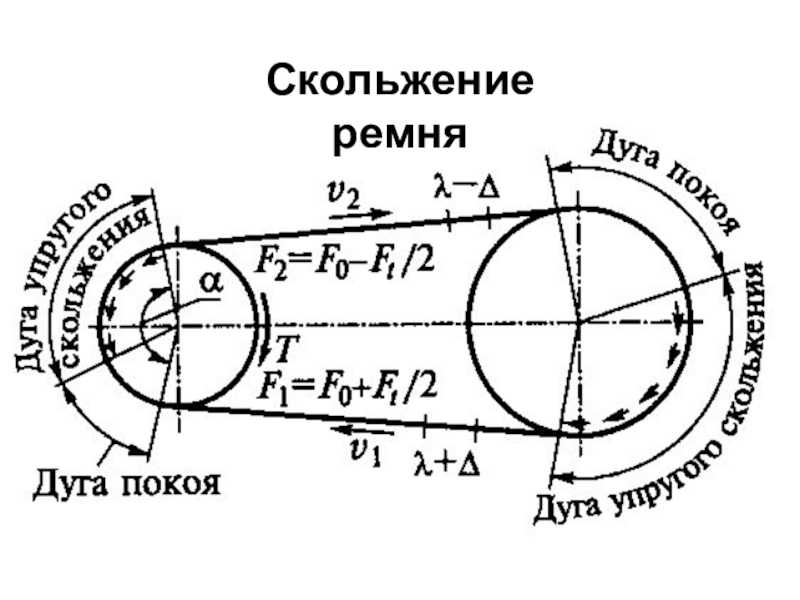

- 14. Скольжение ремня
- 15. Слайд 15

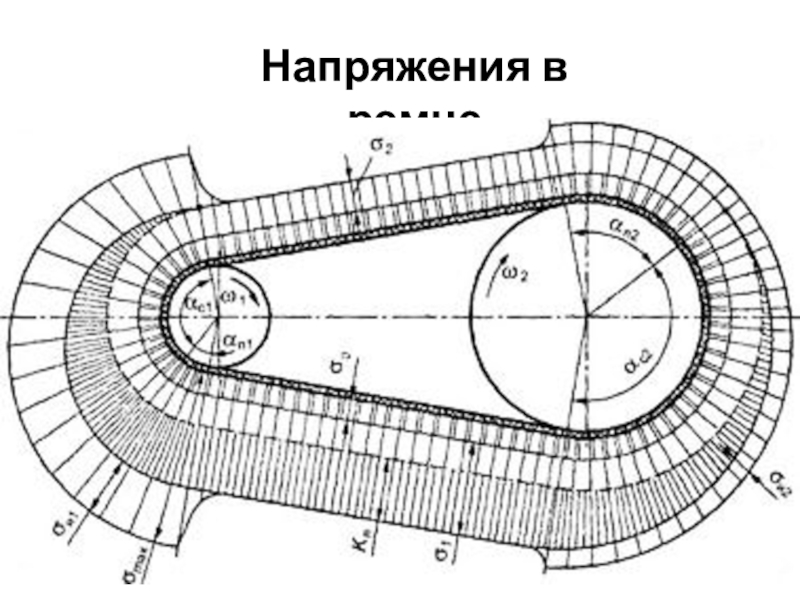

- 16. Напряжения в ремне

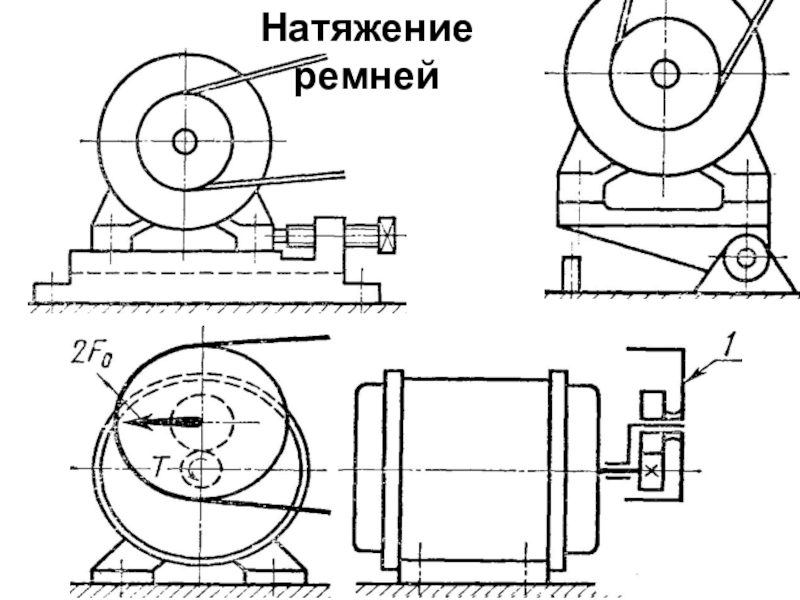

- 17. Натяжение ремней
- 18. Вопросы выходного контроля
- 19. вг1. Определите вид ременной передачи
- 20. 2. Найдите передаточное число ременной передачи, еслиd1=250 мм, d2=600 мм
- 21. Домашнее задание: Куклин Н.Г. Детали машин, стр. 240…272Доделать расчеты второго разделакурсового проекта
Вопросы входного контроля

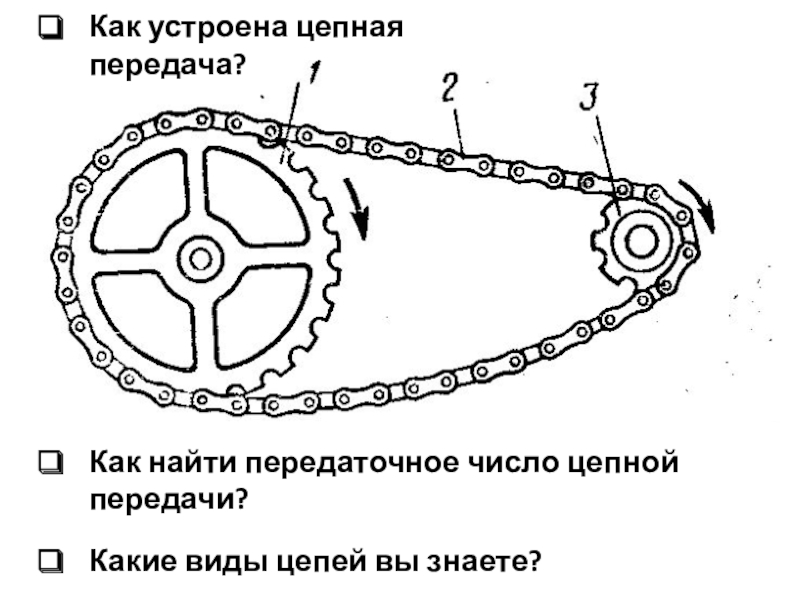

Слайд 3Как устроена цепная передача?
Как найти передаточное число цепной передачи?
Какие виды цепей
вы знаете?
Слайд 4Вопросы:
Классификация ременных передач
Достоинства и недостатки
ременных передач

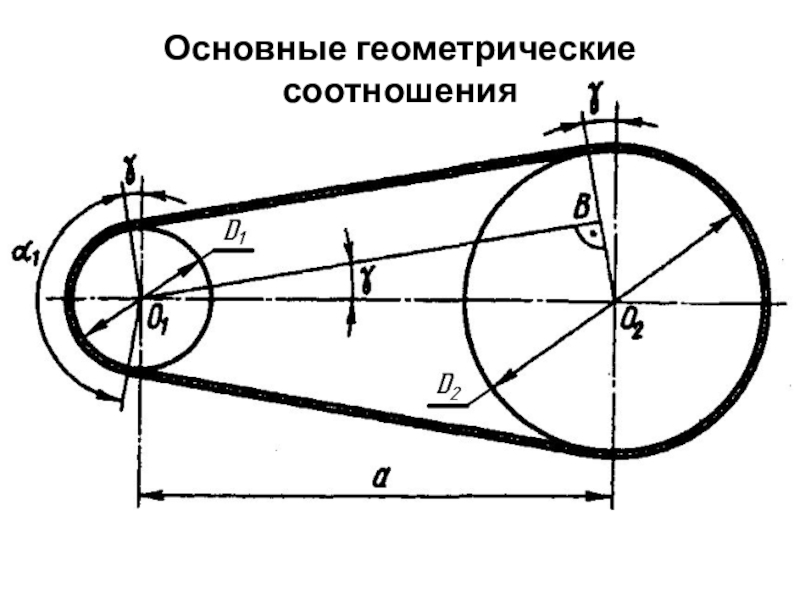

Основные геометрические соотношения
ременных передач
Силы
в передаче
Нагрузка на валы и подшипники
Скольжение ремня
Напряжения в ремне
Натяжение ремней
Нагрузка на валы и подшипники
Скольжение ремня
Напряжения в ремне
Натяжение ремней

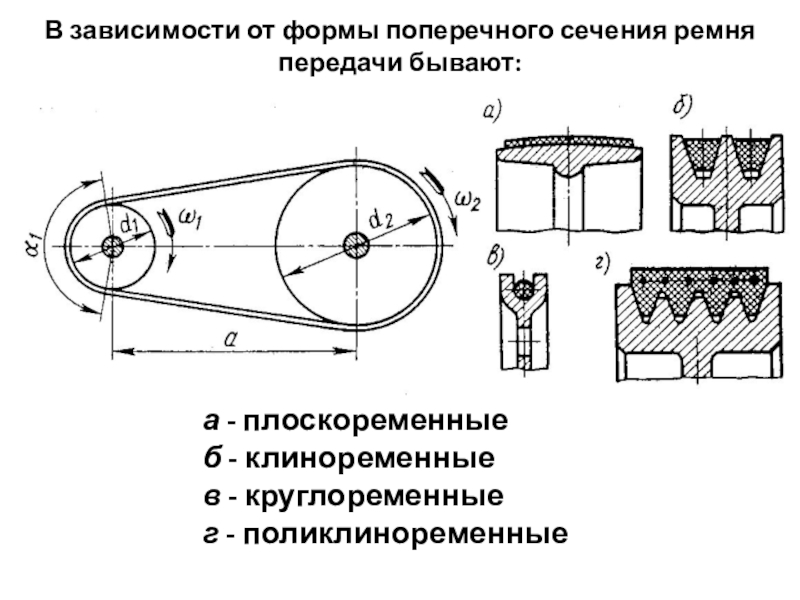

Слайд 5В зависимости от формы поперечного сечения ремня
передачи бывают:
а -
плоскоременные
б - клиноременные
в - круглоременные
г - поликлиноременные
б - клиноременные
в - круглоременные
г - поликлиноременные
Слайд 6Достоинства:
Простота конструкции и малая стоимость.
Возможность передачи мощности на значительные
расстояния (до 15 м).
Плавность и бесшумность работы.
Смягчение вибрации и толчков вследствие упругой вытяжки ремня.
Плавность и бесшумность работы.
Смягчение вибрации и толчков вследствие упругой вытяжки ремня.

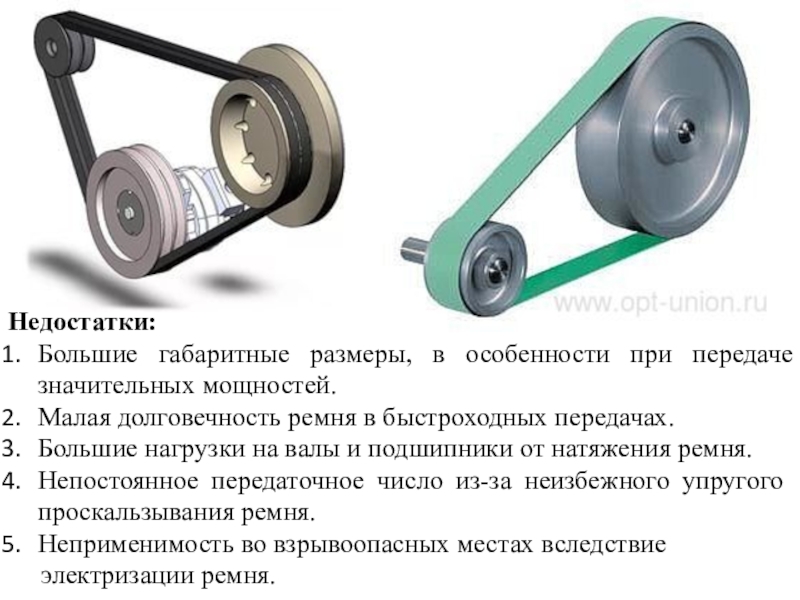

Слайд 7Недостатки:
Большие габаритные размеры, в особенности при передаче значительных мощностей.
Малая долговечность
ремня в быстроходных передачах.
Большие нагрузки на валы и подшипники от натяжения ремня.
Непостоянное передаточное число из-за неизбежного упругого проскальзывания ремня.
Неприменимость во взрывоопасных местах вследствие
электризации ремня.
Большие нагрузки на валы и подшипники от натяжения ремня.
Непостоянное передаточное число из-за неизбежного упругого проскальзывания ремня.
Неприменимость во взрывоопасных местах вследствие
электризации ремня.

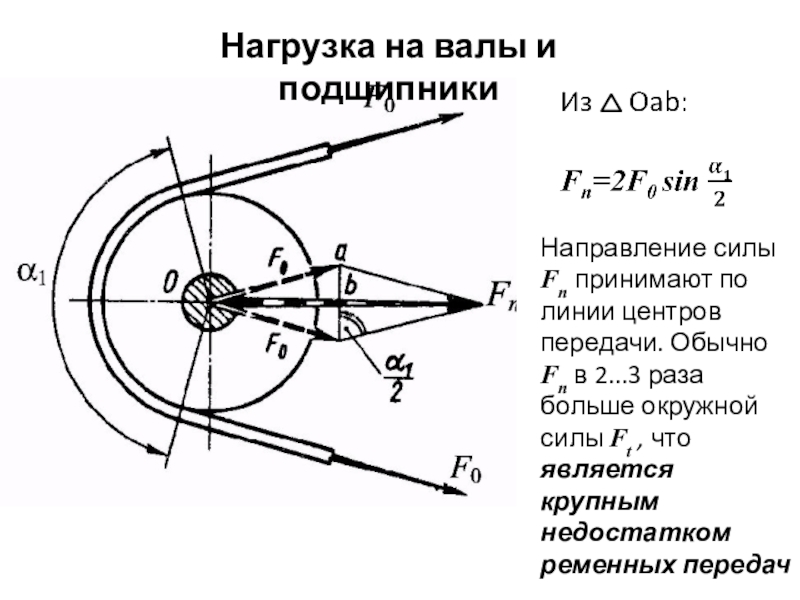

Слайд 13Нагрузка на валы и подшипники
Направление силы Fп принимают по линии центров
передачи. Обычно Fп в 2...3 раза больше окружной силы Ft , что является крупным недостатком ременных передач
Слайд 21Домашнее задание:
Куклин Н.Г. Детали машин,
стр. 240…272
Доделать расчеты второго раздела
курсового
проекта
