Презентация, доклад по технической механике на тему Проекция силы на ось

Содержание

F1F4F3F2RR

Слайд 1

Слайд 2F1
F4
F3
F2
R
R

F1F4F3F2RR

Слайд 3Тема : Проекция силы на

ось
Тема : Проекция силы на ось

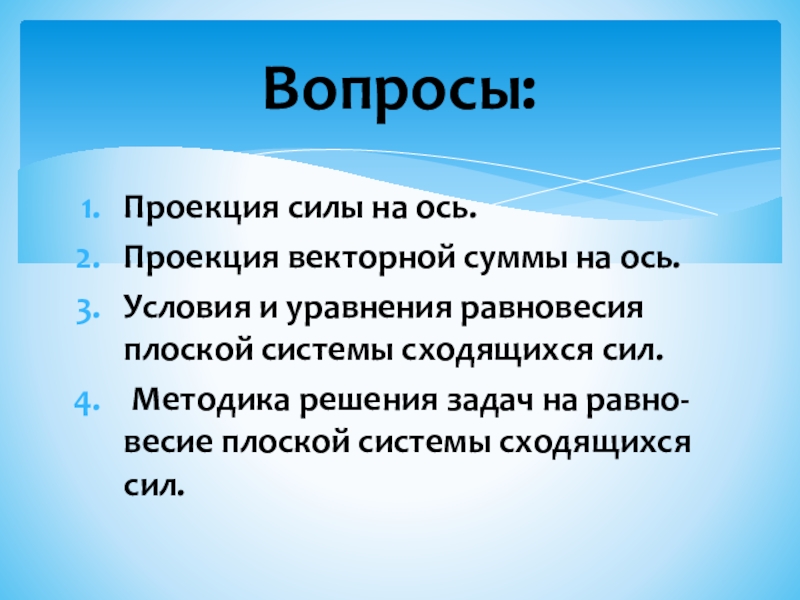

Слайд 4Проекция силы на ось.
Проекция векторной суммы на ось.
Условия и уравнения равновесия

плоской системы сходящихся сил.
Методика решения задач на равно-весие плоской системы сходящихся сил.

Вопросы:

Проекция силы на ось.Проекция векторной суммы на ось.Условия и уравнения равновесия плоской системы сходящихся сил. Методика решения

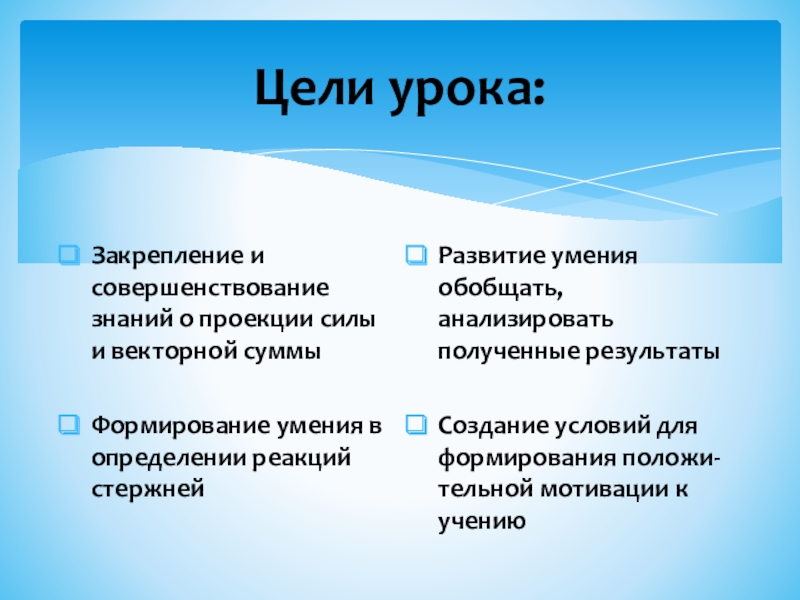

Слайд 5Цели урока:
Закрепление и совершенствование знаний о проекции силы и векторной суммы

Формирование

умения в определении реакций стержней

Развитие умения обобщать, анализировать полученные результаты

Создание условий для формирования положи- тельной мотивации к учению

Цели урока:Закрепление и совершенствование знаний о проекции силы и векторной суммыФормирование умения в определении реакций стержнейРазвитие умения

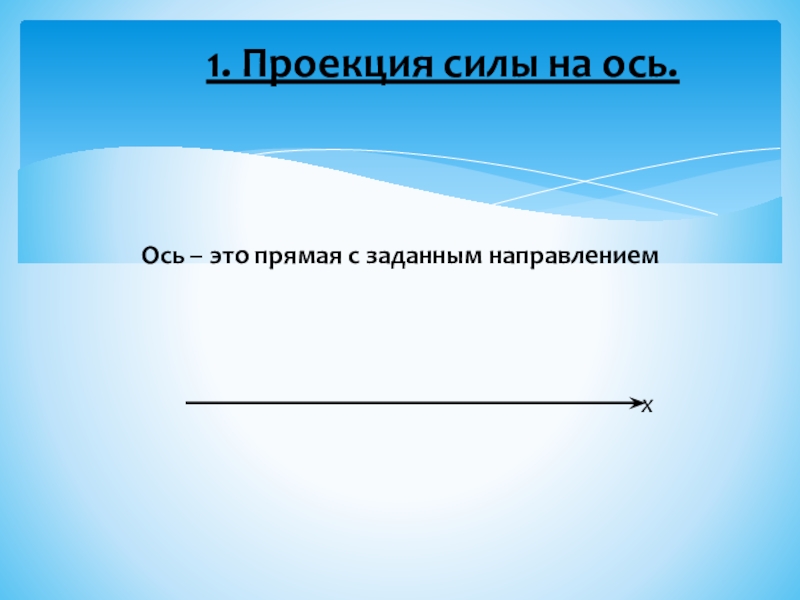

Слайд 6Ось – это прямая с заданным направлением





х

1. Проекция силы на ось.

Ось – это прямая с заданным направлением

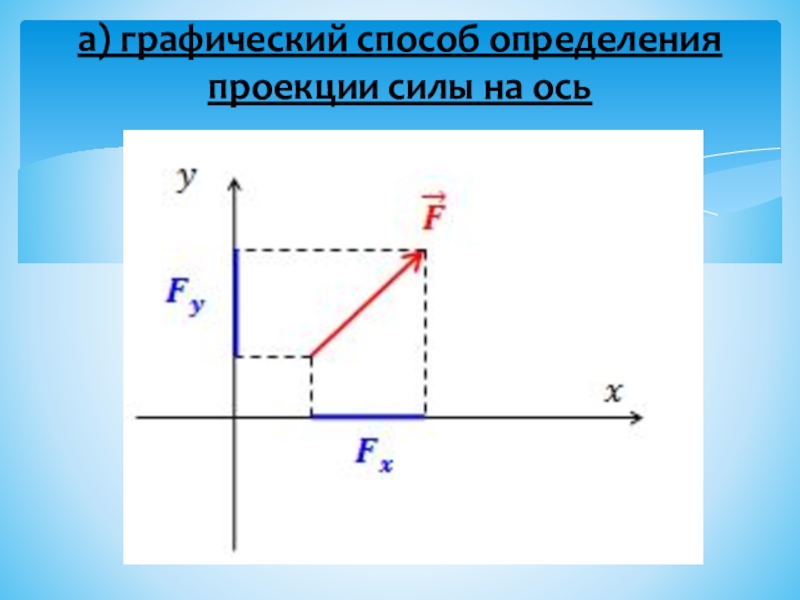

Слайд 7а) графический способ определения проекции силы на ось

а) графический способ определения проекции силы на ось

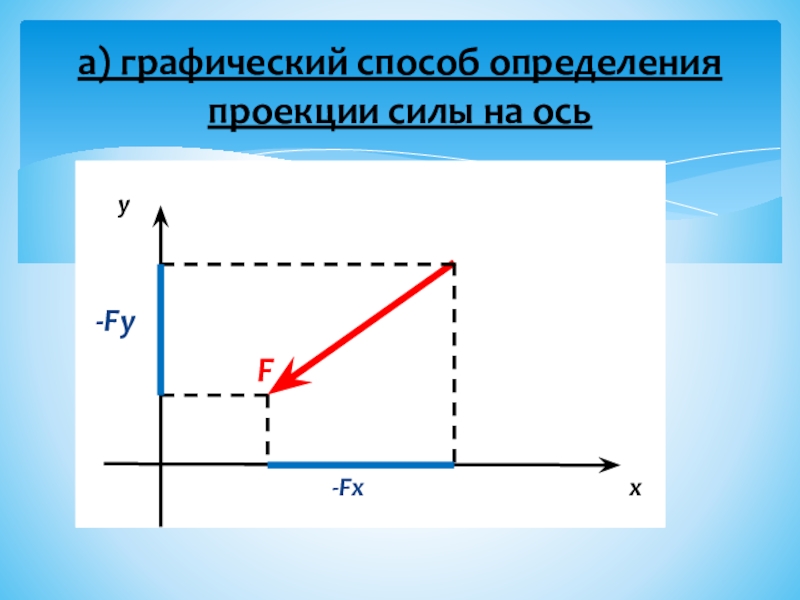

Слайд 8а) графический способ определения проекции силы на ось
y


-Fy
F


-Fx x
а) графический способ определения проекции силы на ось y -Fy

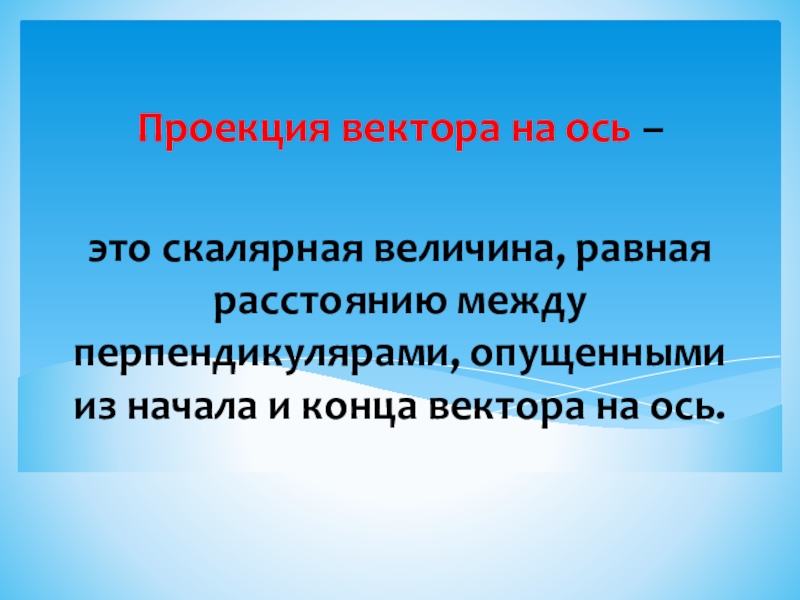

Слайд 9это скалярная величина, равная расстоянию между перпендикулярами, опущенными из начала и

конца вектора на ось.

Проекция вектора на ось –

это скалярная величина, равная расстоянию между перпендикулярами, опущенными из начала и конца вектора на ось.Проекция вектора на

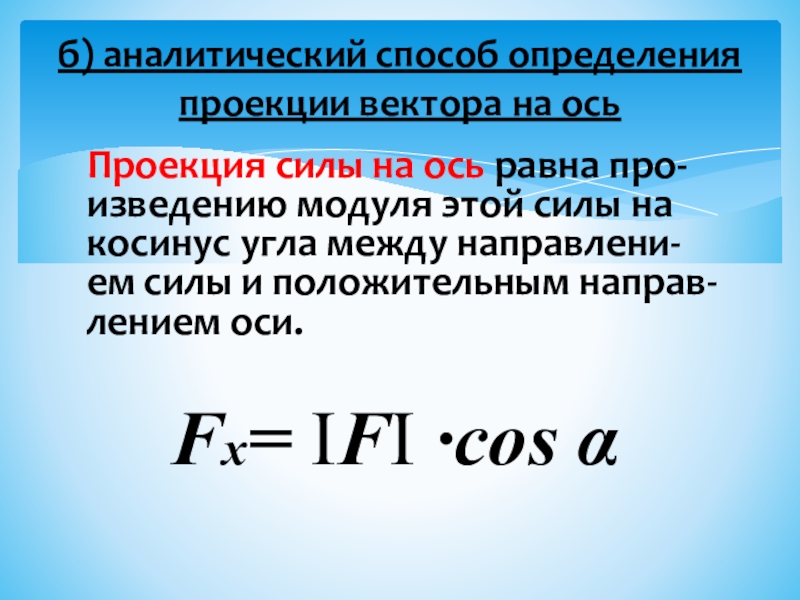

Слайд 10Проекция силы на ось равна про-изведению модуля этой силы на косинус

угла между направлени-ем силы и положительным направ-лением оси.

Fx= ΙFΙ ·cos α


б) аналитический способ определения проекции вектора на ось

Проекция силы на ось равна про-изведению модуля этой силы на косинус угла между направлени-ем силы и положительным

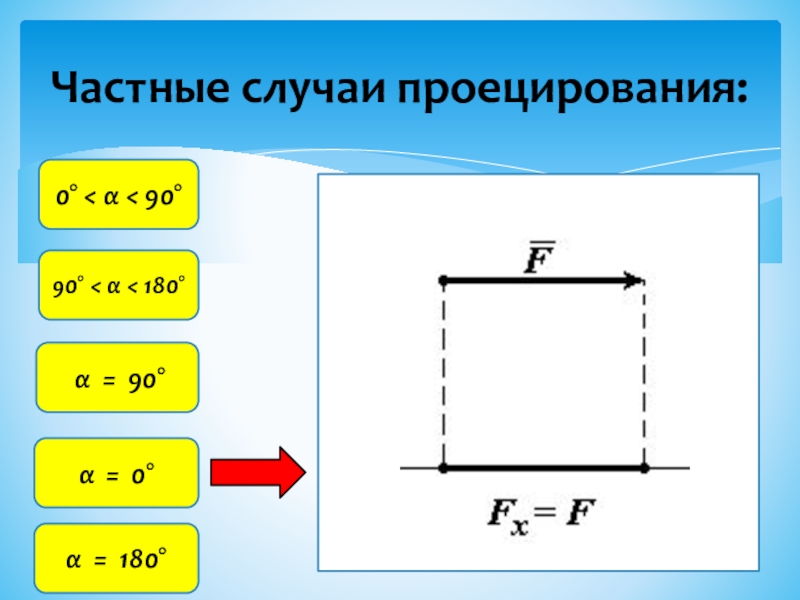

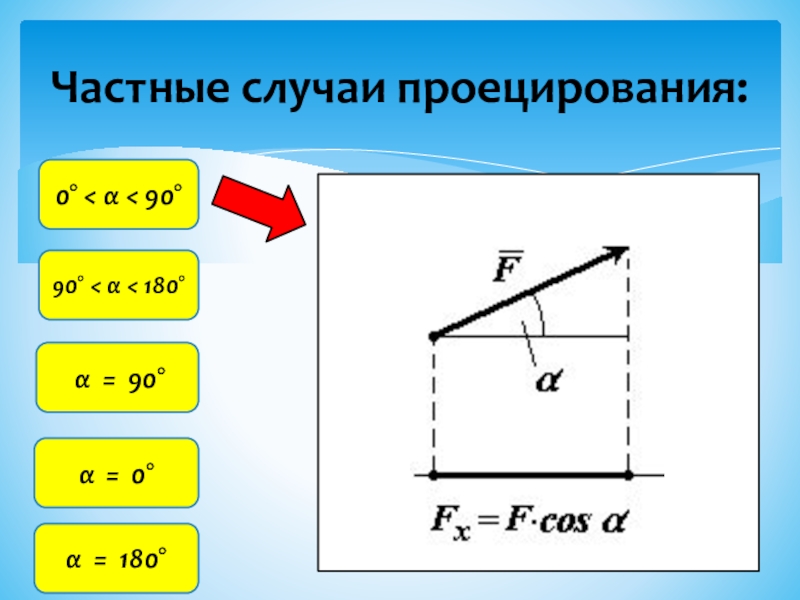

Слайд 11Частные случаи проецирования:
0° < α < 90°
90° < α < 180°

α = 90°

α = 0°

α = 180°

Частные случаи проецирования:0° < α < 90°90° < α < 180° α = 90°α = 0°α =

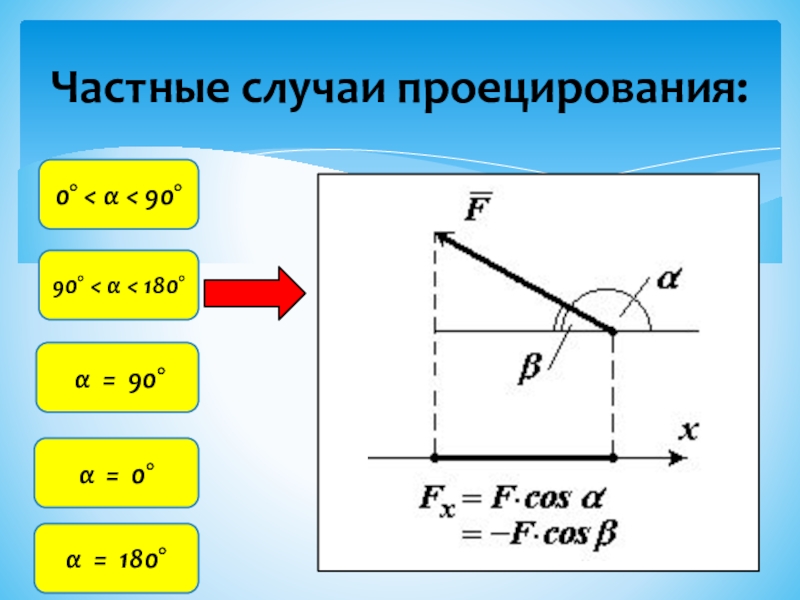

Слайд 12Частные случаи проецирования:
0° < α < 90°
90° < α < 180°

α = 90°

α = 0°

α = 180°

Частные случаи проецирования:0° < α < 90°90° < α < 180° α = 90°α = 0°α =

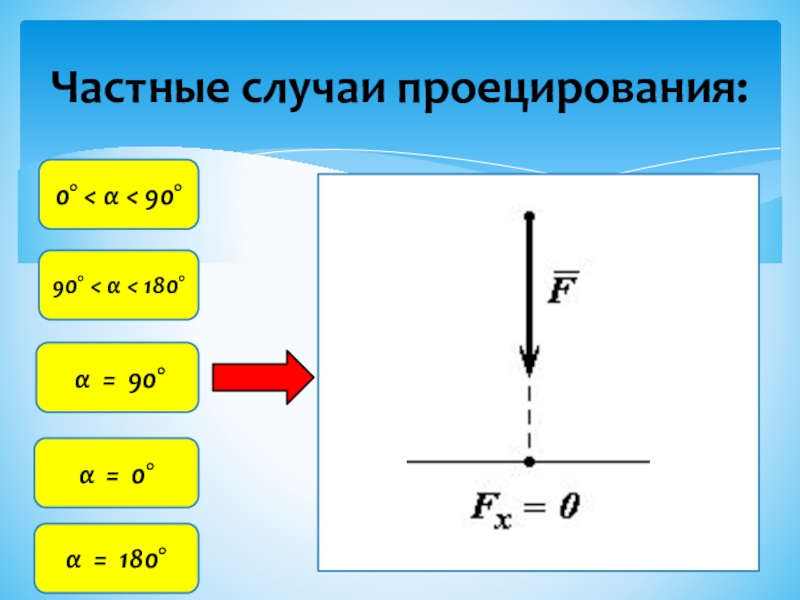

Слайд 13Частные случаи проецирования:
0° < α < 90°
90° < α < 180°

α = 90°

α = 0°

α = 180°

Частные случаи проецирования:0° < α < 90°90° < α < 180° α = 90°α = 0°α =

Слайд 14Частные случаи проецирования:
0° < α < 90°
90° < α < 180°

α = 90°

α = 0°

α = 180°

Частные случаи проецирования:0° < α < 90°90° < α < 180° α = 90°α = 0°α =

Слайд 15Частные случаи проецирования:
0° < α < 90°
90° < α < 180°

α = 90°

α = 0°

α = 180°

Частные случаи проецирования:0° < α < 90°90° < α < 180° α = 90°α = 0°α =

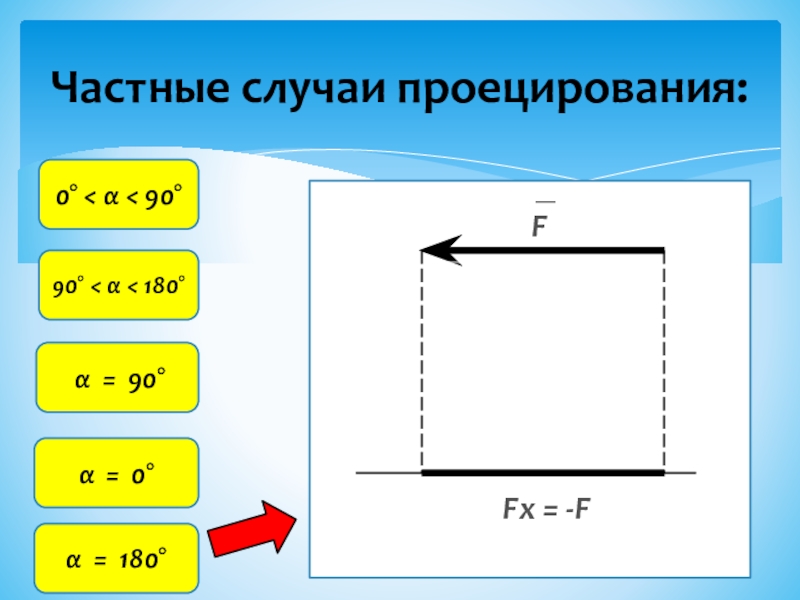

Слайд 16Частные случаи проецирования:
0° < α < 90°
90° < α < 180°

α = 90°

α = 0°

α = 180°

Fx = -F

F

Частные случаи проецирования:0° < α < 90°90° < α < 180° α = 90°α = 0°α =

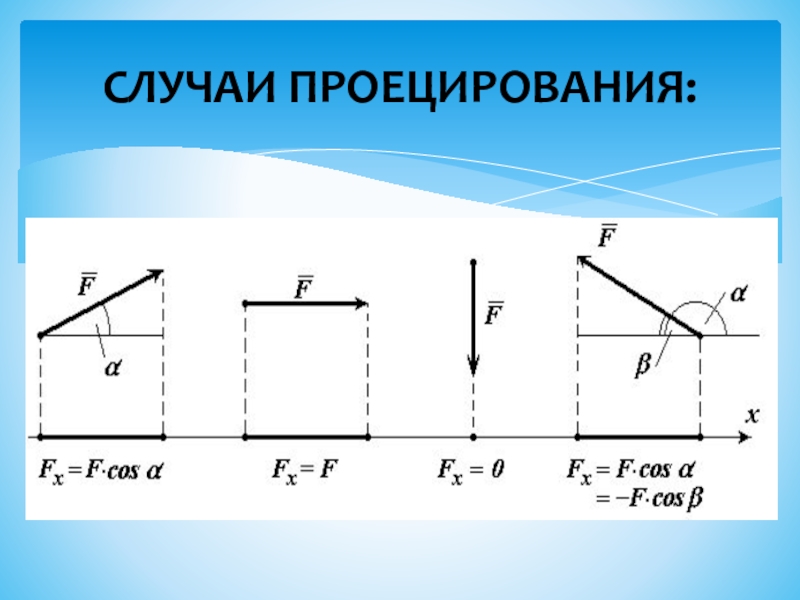

Слайд 17СЛУЧАИ ПРОЕЦИРОВАНИЯ:

СЛУЧАИ ПРОЕЦИРОВАНИЯ:

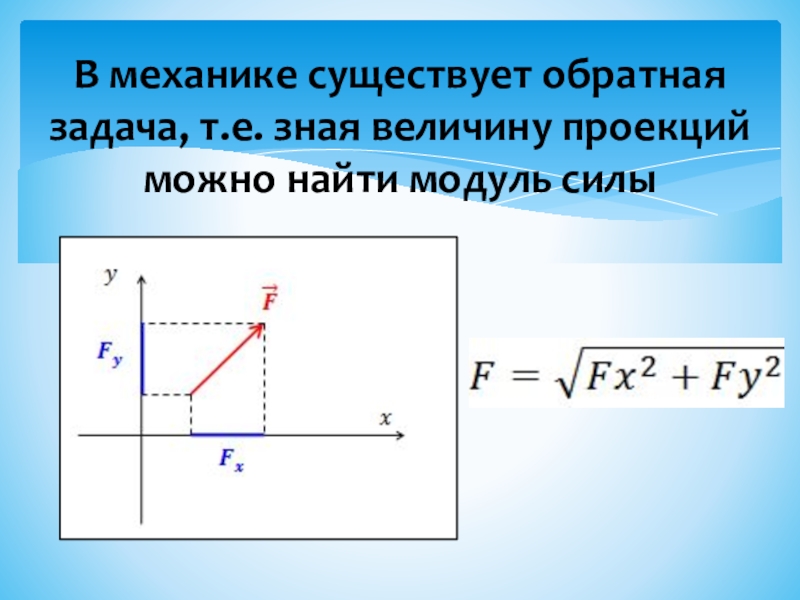

Слайд 18В механике существует обратная задача, т.е. зная величину проекций можно найти

модуль силы
В механике существует обратная задача, т.е. зная величину проекций можно найти модуль силы

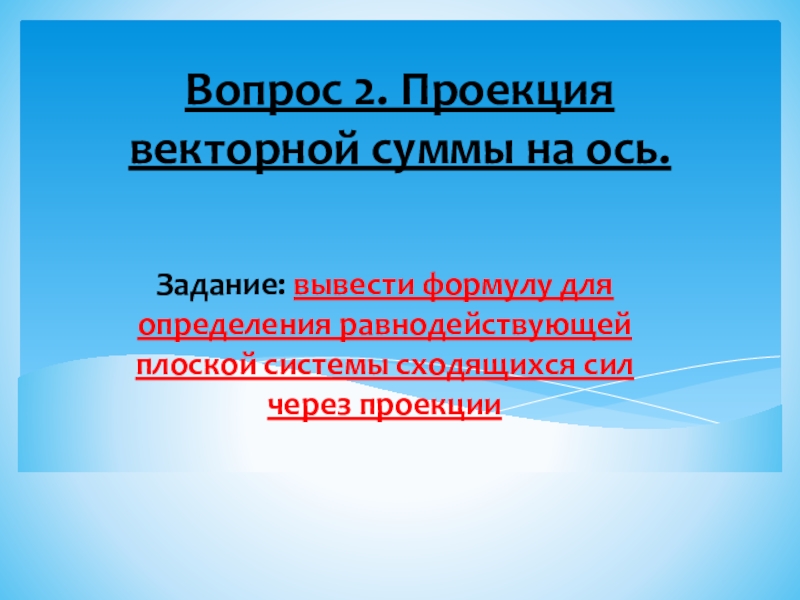

Слайд 19Вопрос 2. Проекция векторной суммы на ось.
Задание: вывести формулу для определения

равнодействующей плоской системы сходящихся сил через проекции
Вопрос 2. Проекция векторной суммы на ось.Задание: вывести формулу для определения равнодействующей плоской системы сходящихся сил через

Слайд 20Проекция равнодействующей на ось равна алгебраической сумме проекций всех векторов на

ту же ось.
Проекция равнодействующей на ось равна алгебраической сумме проекций всех векторов на ту же ось.

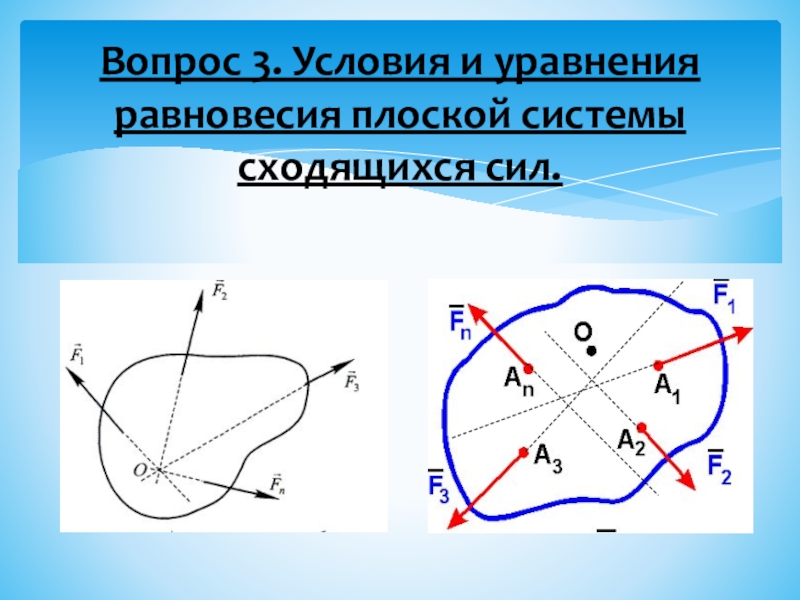

Слайд 21Вопрос 3. Условия и уравнения равновесия плоской системы сходящихся сил.

Вопрос 3. Условия и уравнения равновесия плоской системы сходящихся сил.

Слайд 22 Вопрос 4. Методика решения задач на равновесие плоской системы сходящихся сил.

Вопрос 4. Методика решения задач на равновесие плоской системы сходящихся сил.

Слайд 23Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 7

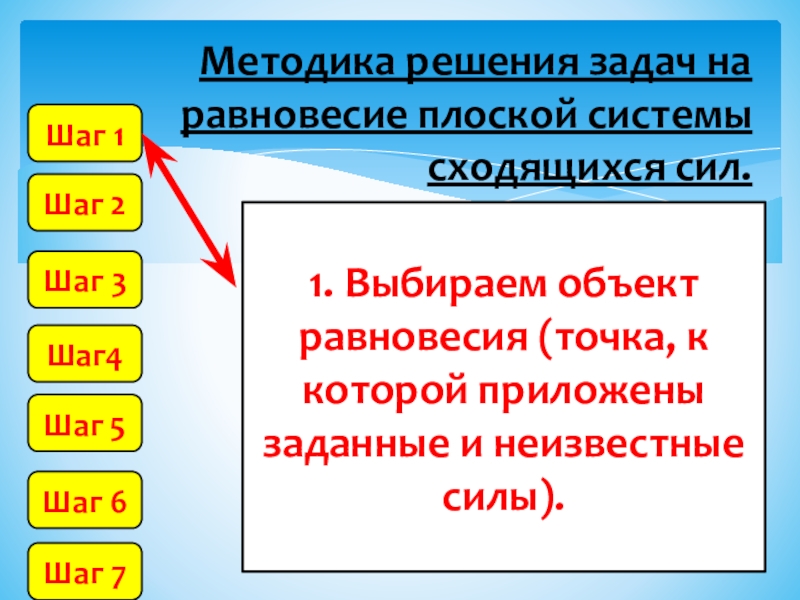

Слайд 24Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

1. Выбираем объект равновесия (точка, к которой приложены заданные и неизвестные силы).

Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 71. Выбираем объект

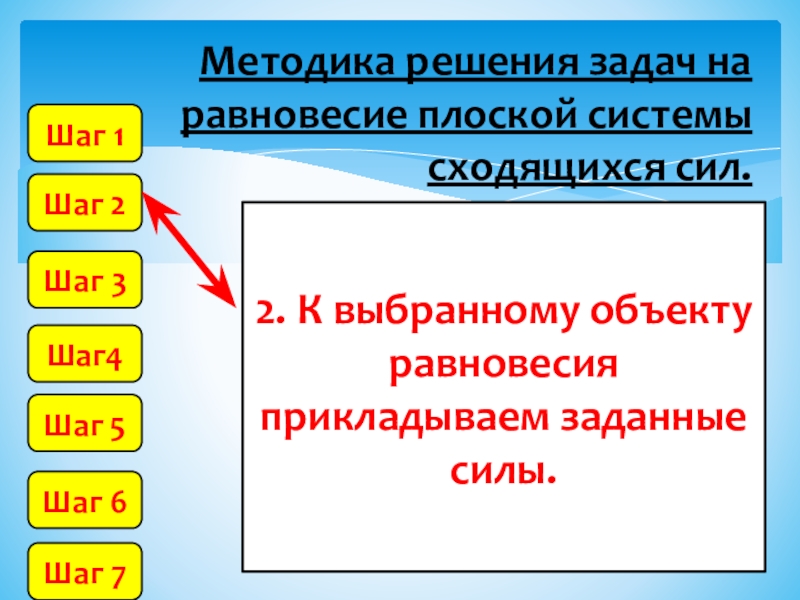

Слайд 25Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

2. К выбранному объекту равновесия прикладываем заданные силы.

Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 72. К выбранному

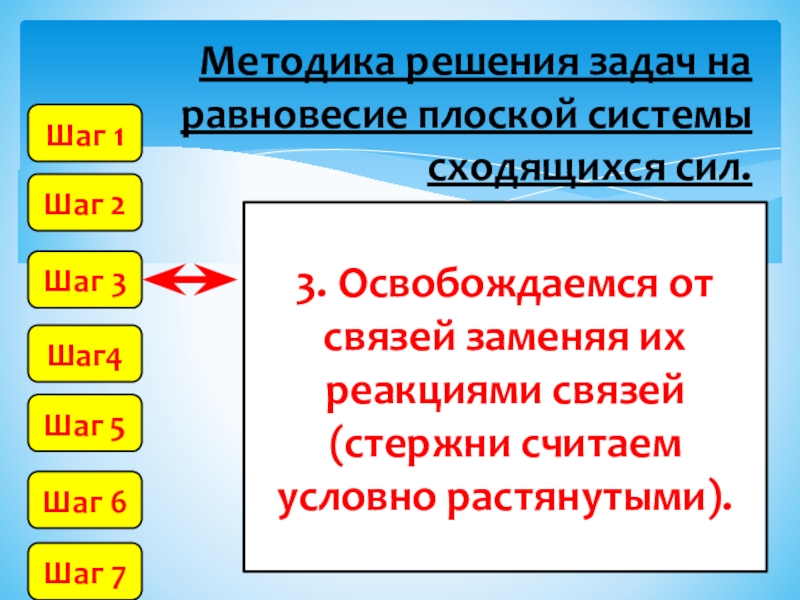

Слайд 26Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

3. Освобождаемся от связей заменяя их реакциями связей (стержни считаем условно растянутыми).

Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 73. Освобождаемся от

Слайд 27Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

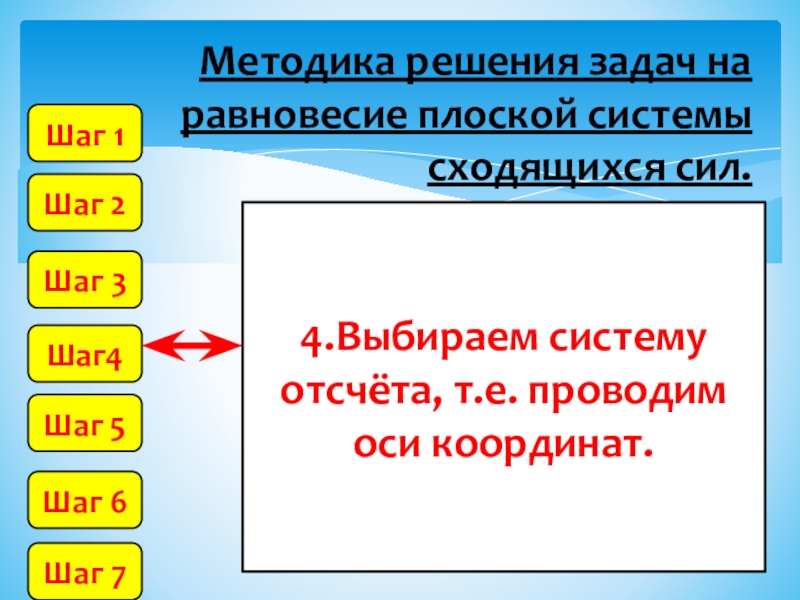

4.Выбираем систему отсчёта, т.е. проводим оси координат.

Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 74.Выбираем систему отсчёта,

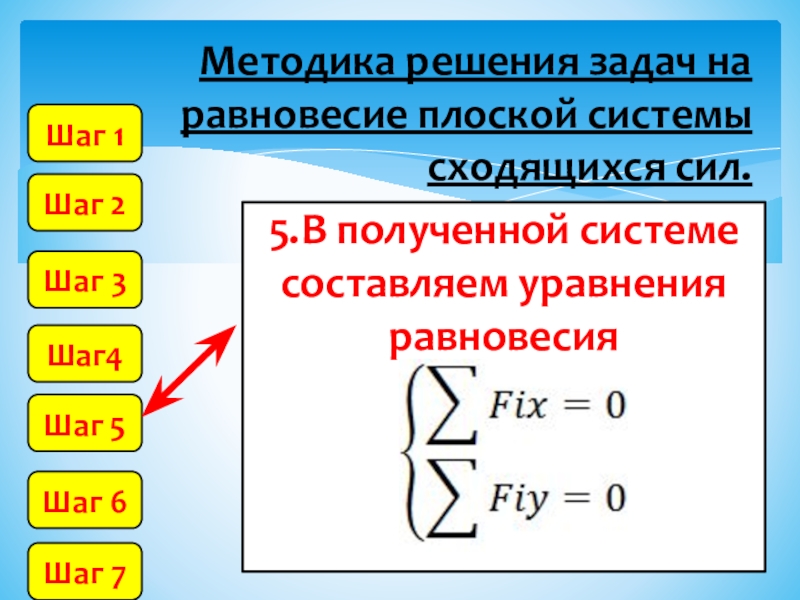

Слайд 28Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

5.В полученной системе составляем уравнения равновесия




Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 75.В полученной системе

Слайд 29Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

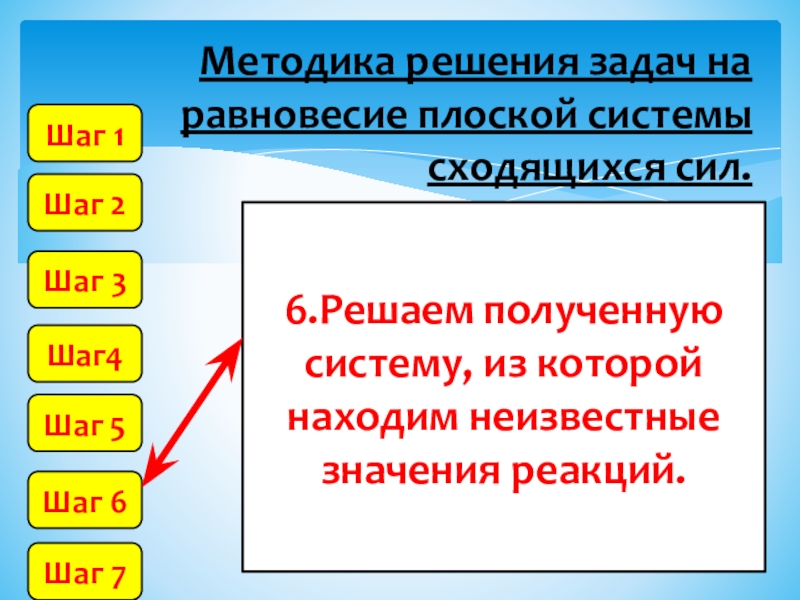

6.Решаем полученную систему, из которой находим неизвестные значения реакций.

Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 76.Решаем полученную систему,

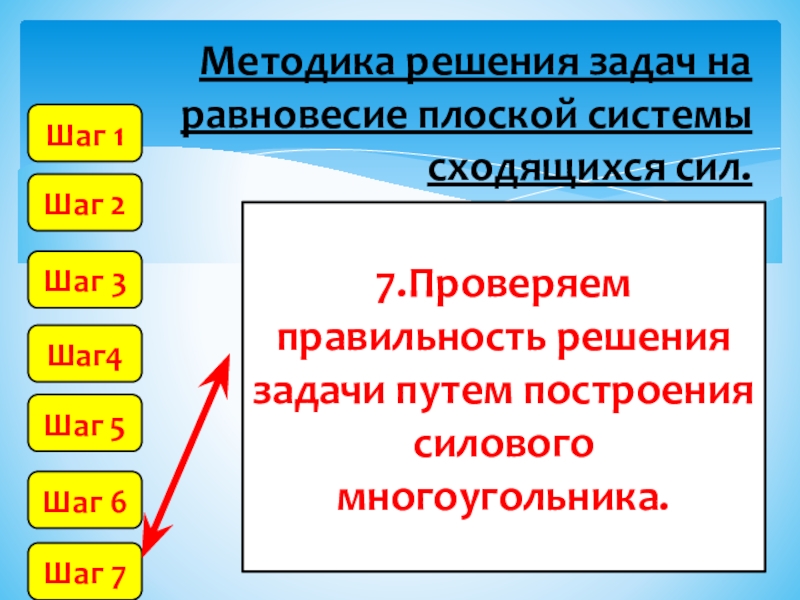

Слайд 30Методика решения задач на равновесие плоской системы сходящихся сил.
Шаг 1
Шаг 2
Шаг

3

Шаг4

Шаг 5

Шаг 6

Шаг 7

7.Проверяем правильность решения задачи путем построения силового многоугольника.

Методика решения задач на равновесие плоской системы сходящихся сил.Шаг 1Шаг 2Шаг 3Шаг4Шаг 5Шаг 6Шаг 77.Проверяем правильность решения

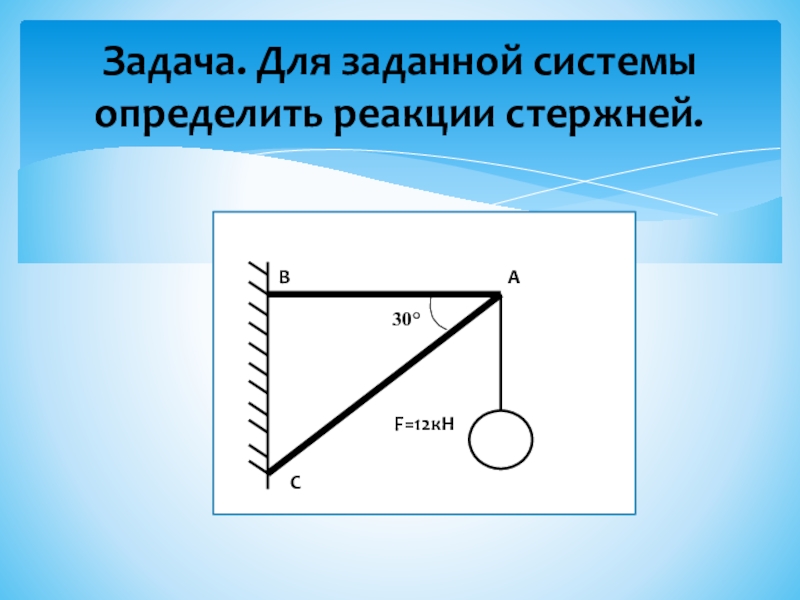

Слайд 31Задача. Для заданной системы определить реакции стержней.





F=12кН
В
30°
А
С

Задача. Для заданной системы определить реакции стержней.F=12кНВ30°АС

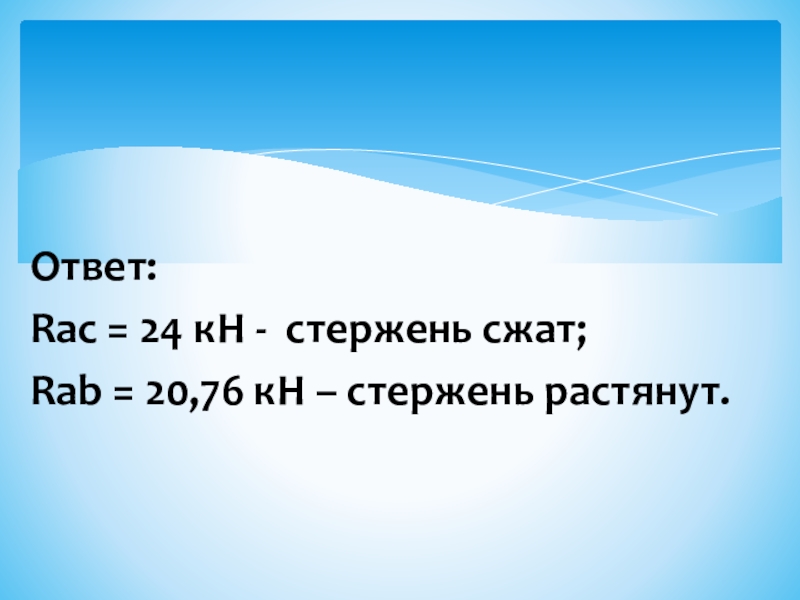

Слайд 32Ответ:
Rас = 24 кН - стержень сжат;
Rab = 20,76 кН –

стержень растянут.
Ответ:Rас = 24 кН - стержень сжат;Rab = 20,76 кН – стержень растянут.

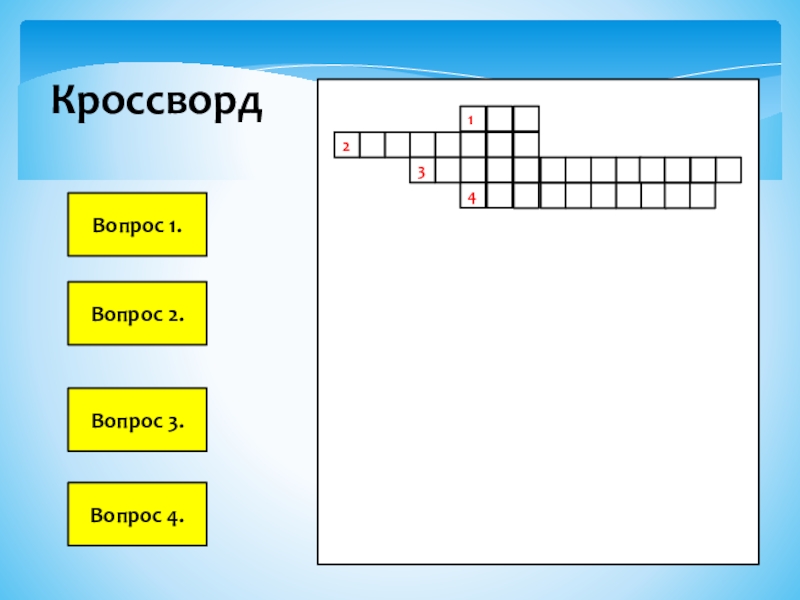

Слайд 33Кроссворд
Вопрос 1.
Вопрос 2.
Вопрос 3.
Вопрос 4.
1
2
3
4

КроссвордВопрос 1.Вопрос 2.Вопрос 3.Вопрос 4.1234

Слайд 34Кроссворд
Вопрос 1.
Вопрос 2.
Вопрос 3.
Вопрос 4.
1.Прямая с заданным направлением.
1
2
3
4

КроссвордВопрос 1.Вопрос 2.Вопрос 3.Вопрос 4.1.Прямая с заданным направлением.1234

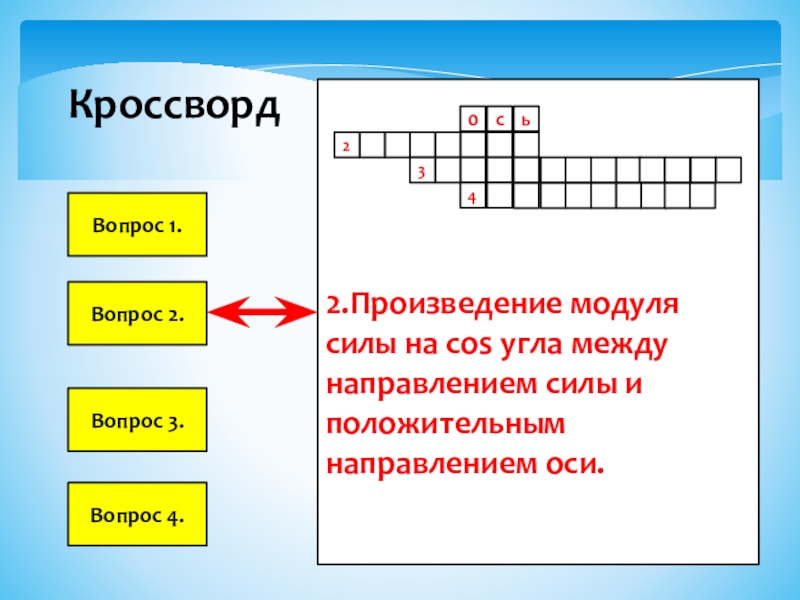

Слайд 35Кроссворд
Вопрос 1.
Вопрос 2.
Вопрос 3.
Вопрос 4.



2.Произведение модуля силы на cos угла между

направлением силы и положительным направлением оси.

0

ь

с

2

3

4

КроссвордВопрос 1.Вопрос 2.Вопрос 3.Вопрос 4.2.Произведение модуля силы на cos угла между направлением силы и положительным направлением оси.0ьс234

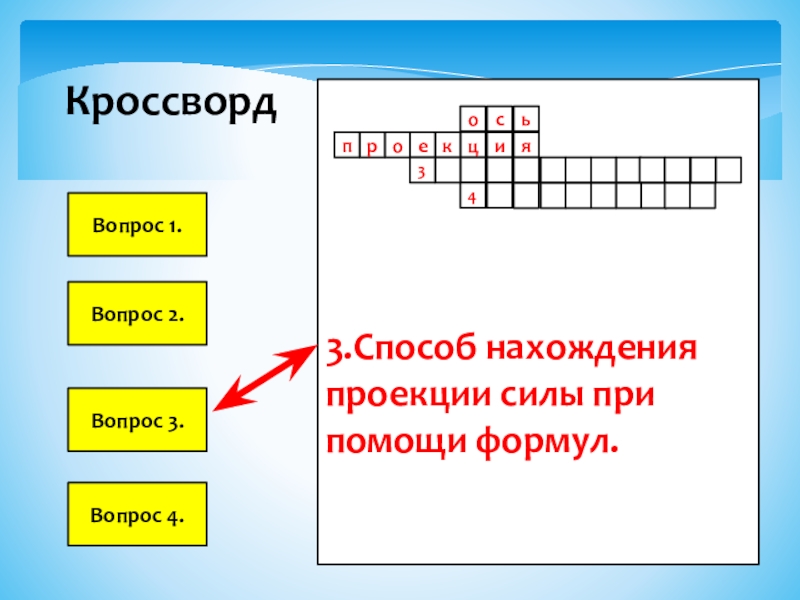

Слайд 36Кроссворд
Вопрос 1.
Вопрос 2.
Вопрос 3.
Вопрос 4.



3.Способ нахождения проекции силы при помощи формул.
о
ь
с
и
ц
к
е
о
р
п
я
3
4

КроссвордВопрос 1.Вопрос 2.Вопрос 3.Вопрос 4.3.Способ нахождения проекции силы при помощи формул.оьсицкеорпя34

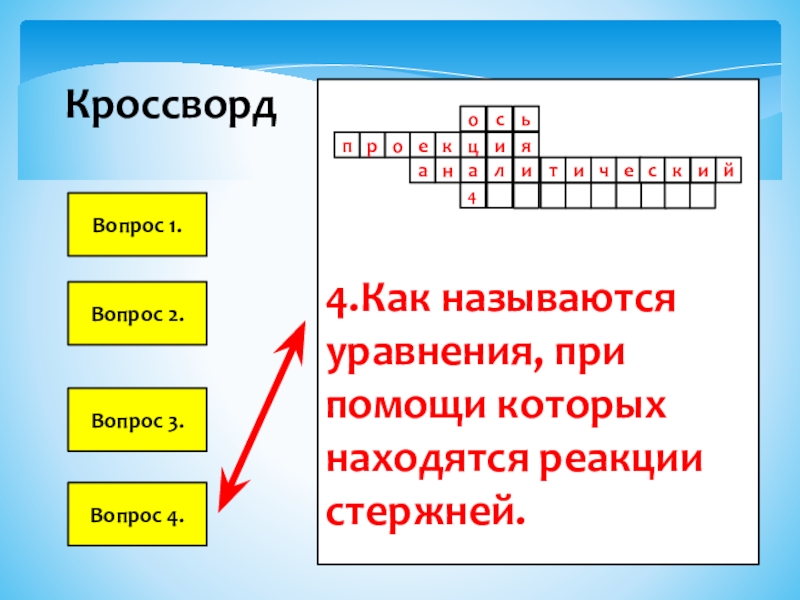

Слайд 37Кроссворд
Вопрос 1.
Вопрос 2.
Вопрос 3.
Вопрос 4.



4.Как называются уравнения, при помощи которых находятся

реакции стержней.

о

ь

с

и

ц

к

е

о

р

п

я

л

а

н

а

и

т

и

ч

е

с

к

и

й

4

КроссвордВопрос 1.Вопрос 2.Вопрос 3.Вопрос 4.4.Как называются уравнения, при помощи которых находятся реакции стержней.оьсицкеорпяланаитический4

Слайд 38Кроссворд
Вопрос 1.
Вопрос 2.
Вопрос 3.
Вопрос 4.


Сила – это……

о
ь
с
и
ц
к
е
о
р
п
я
л
а
н
а
и
т
и
ч
е
с
к
и
й
р
а
в
н
о
в
е
с
и
я

КроссвордВопрос 1.Вопрос 2.Вопрос 3.Вопрос 4.Сила – это……оьсицкеорпяланаитическийравновесия

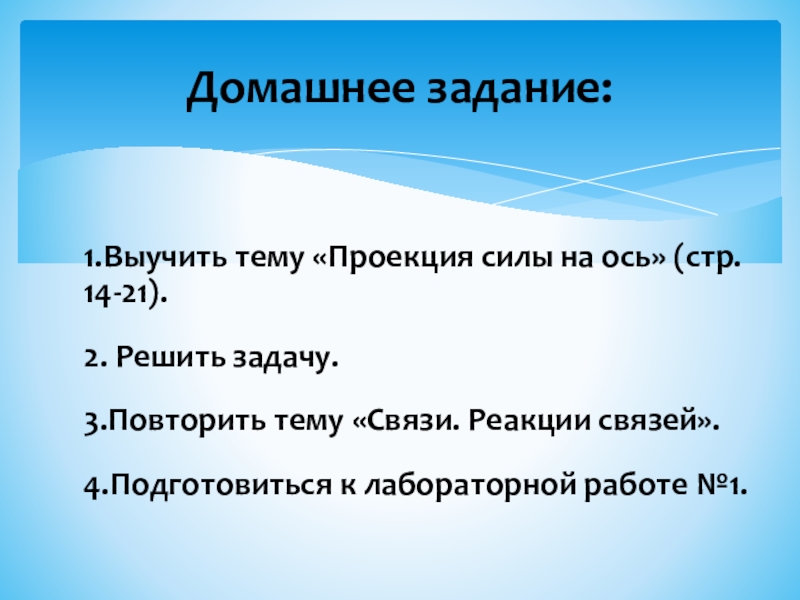

Слайд 401.Выучить тему «Проекция силы на ось» (стр. 14-21).

2. Решить задачу.

3.Повторить тему

«Связи. Реакции связей».

4.Подготовиться к лабораторной работе №1.

Домашнее задание:

1.Выучить тему «Проекция силы на ось» (стр. 14-21).2. Решить задачу.3.Повторить тему «Связи. Реакции связей».4.Подготовиться к лабораторной работе

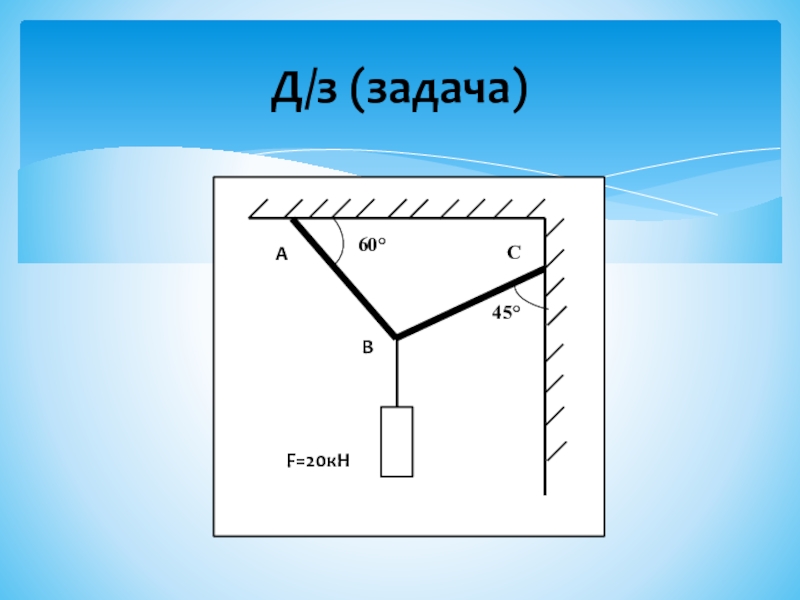

Слайд 41Д/з (задача)


А

В

F=20кН

60°

45°

С

Д/з (задача)

Слайд 42Урок окончен.


Спасибо за внимание!

Урок окончен.Спасибо за внимание!
