Презентация, доклад по технической механике на тему Сопротивление материалов. Растяжение и сжатие.
Содержание
- 1. Презентация по технической механике на тему Сопротивление материалов. Растяжение и сжатие.
- 2. Растяжение и сжатие Вид нагружения бруса, при котором

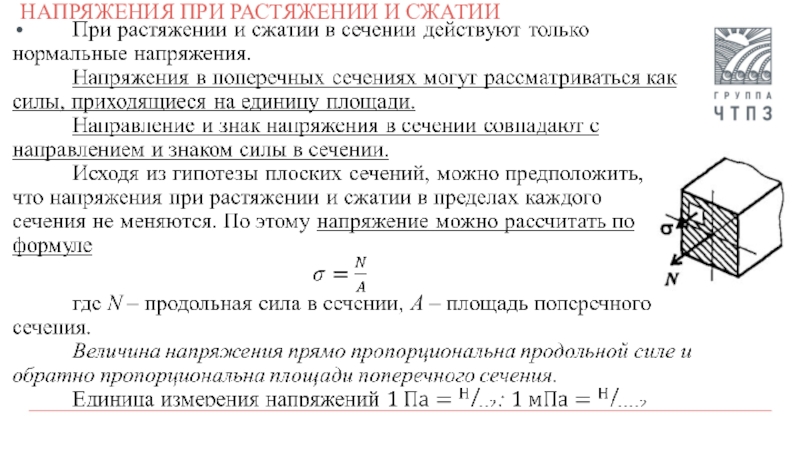

- 3. Напряжения при растяжении и сжатии

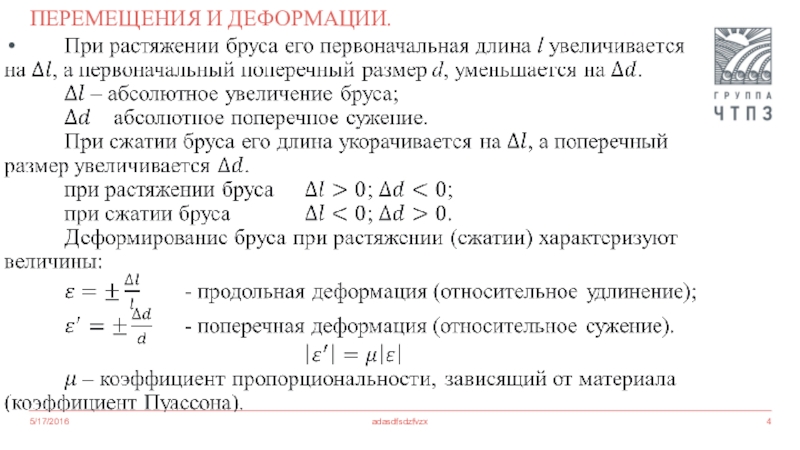

- 4. Перемещения и деформации. 5/17/2016adasdfsdzfvzx

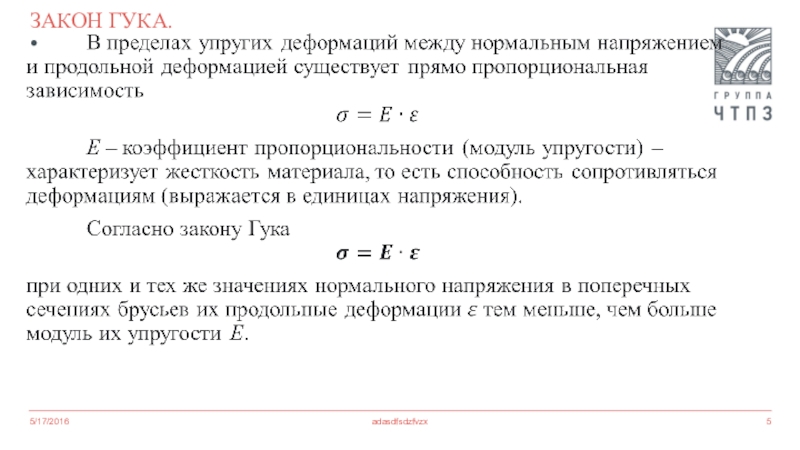

- 5. Закон гука.5/17/2016adasdfsdzfvzx

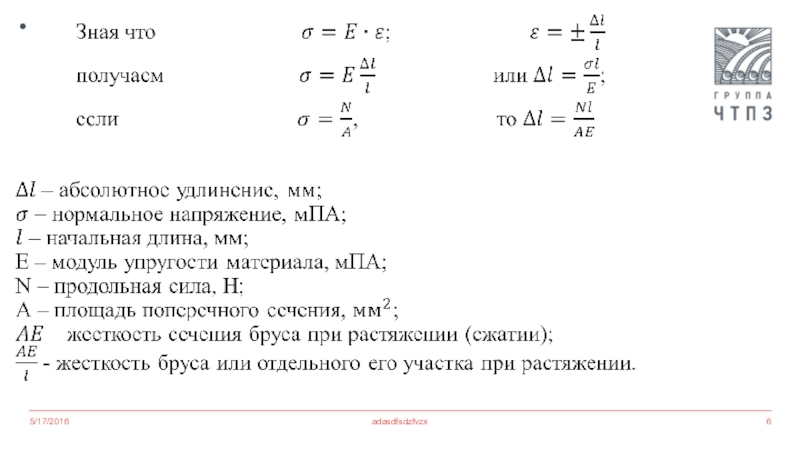

- 6. 5/17/2016adasdfsdzfvzx

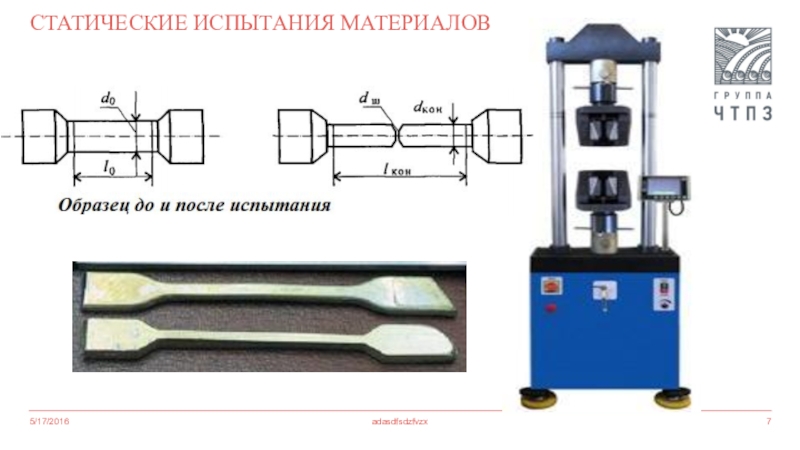

- 7. Статические испытания материалов 5/17/2016adasdfsdzfvzx
- 8. Предел пропорциональности (удлинение растет пропорционально силе);Предел упругости

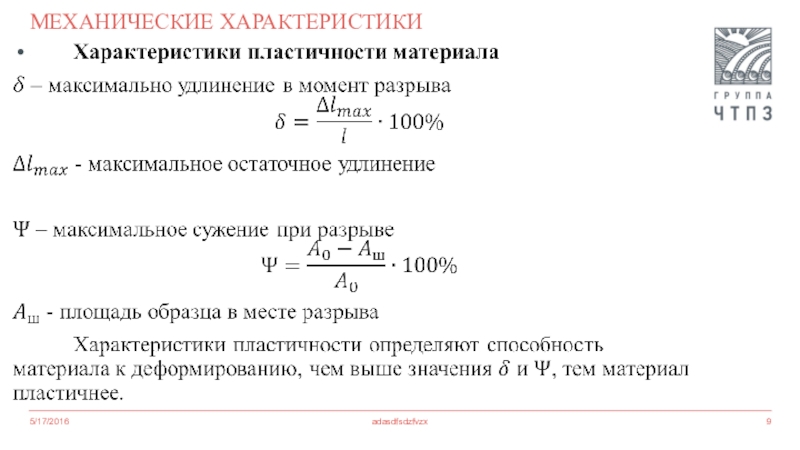

- 9. Механические характеристики5/17/2016adasdfsdzfvzx
- 10. Виды диаграмм растяжения Материалы делят на три группы

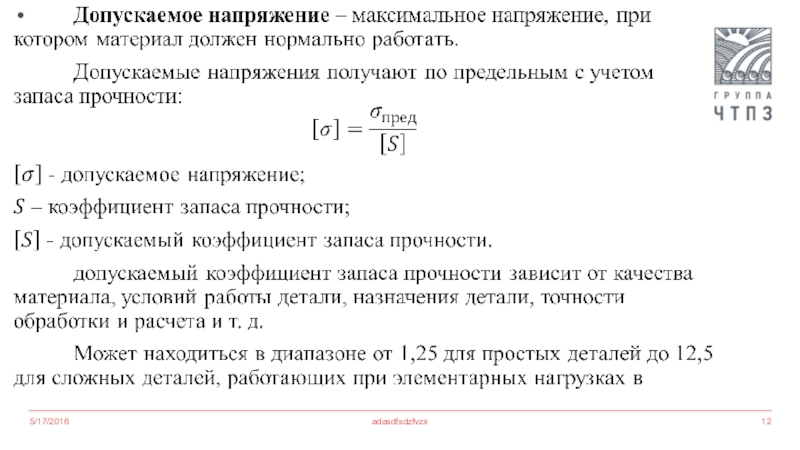

- 11. Предельные и допустимые напряжения5/17/2016adasdfsdzfvzx
- 12. 5/17/2016adasdfsdzfvzx

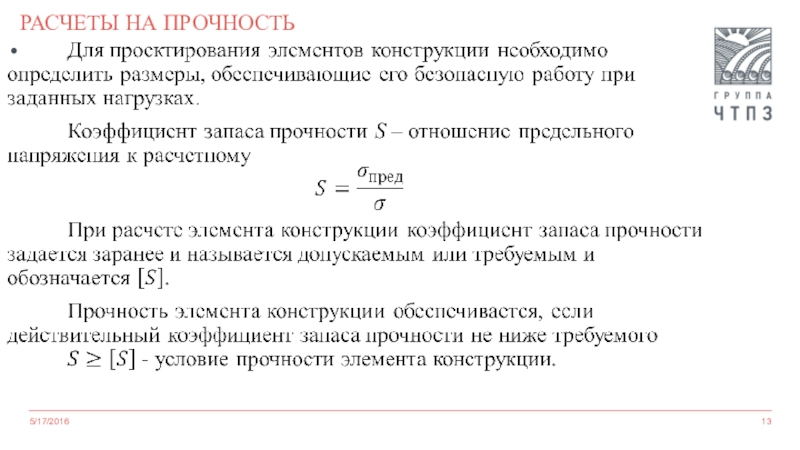

- 13. Расчеты на прочность5/17/2016

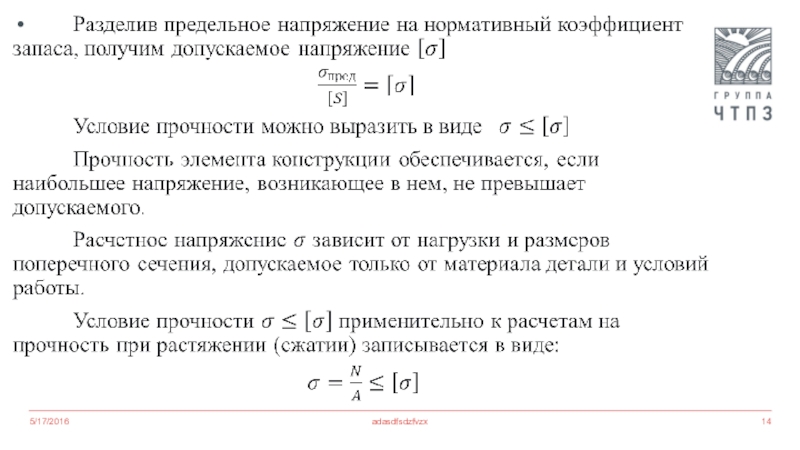

- 14. 5/17/2016adasdfsdzfvzx
- 15. 5/17/2016adasdfsdzfvzx

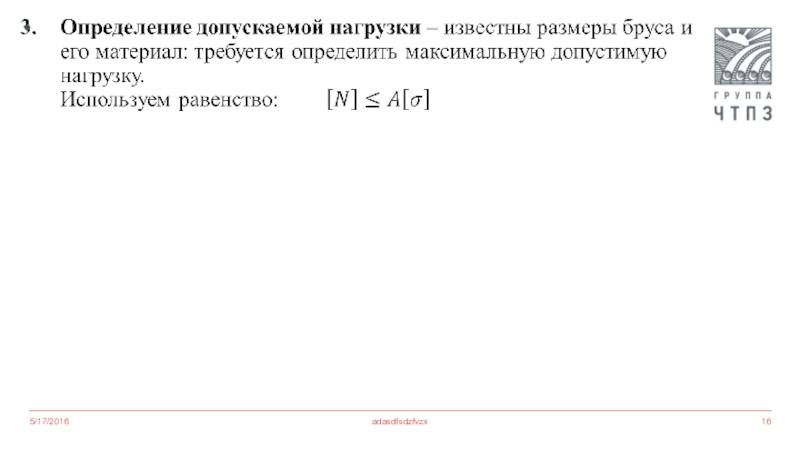

- 16. 5/17/2016adasdfsdzfvzx
Растяжение и сжатие Вид нагружения бруса, при котором в его поперечных сечениях возникает только один внутренний силовой фактор – нормальная сила N, называется растяжением или сжатием. Если продольная сила направлена от сечения, то брус растянут. Если продольная сила направлена

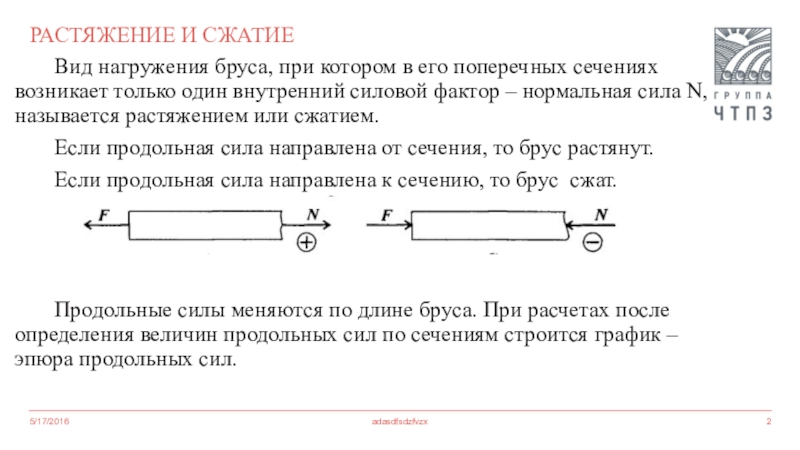

Слайд 2Растяжение и сжатие
Вид нагружения бруса, при котором в его поперечных сечениях
возникает только один внутренний силовой фактор – нормальная сила N, называется растяжением или сжатием.
Если продольная сила направлена от сечения, то брус растянут.
Если продольная сила направлена к сечению, то брус сжат.
Продольные силы меняются по длине бруса. При расчетах после определения величин продольных сил по сечениям строится график – эпюра продольных сил.
Если продольная сила направлена от сечения, то брус растянут.
Если продольная сила направлена к сечению, то брус сжат.
Продольные силы меняются по длине бруса. При расчетах после определения величин продольных сил по сечениям строится график – эпюра продольных сил.
5/17/2016
adasdfsdzfvzx
Слайд 8Предел пропорциональности (удлинение растет пропорционально силе);
Предел упругости материала: материал теряет упругие
свойства – способность вернуться к исходным размерам;
Конец участка, на котором образец сильно деформируется без увеличения нагрузки. Такое явление называется текучестью. Текучесть – удлинение при постоянной нагрузке.
Точка максимальной нагрузки, в этот момент на образце образуется «шейка» - резкое уменьшение площади поперечного сечения. Условный предел прочности.
Момент окончательного разрушения образца.
Конец участка, на котором образец сильно деформируется без увеличения нагрузки. Такое явление называется текучестью. Текучесть – удлинение при постоянной нагрузке.
Точка максимальной нагрузки, в этот момент на образце образуется «шейка» - резкое уменьшение площади поперечного сечения. Условный предел прочности.
Момент окончательного разрушения образца.
5/17/2016
adasdfsdzfvzx
Слайд 10Виды диаграмм растяжения
Материалы делят на три группы в зависимости от типа
диаграммы растяжения.
Пластичные материалы. Имеют на диаграмме растяжения площадку текучести.
Хрупкие материалы. Мало деформируются, разрушаются по хрупкому типу. На диаграмме нет площадки текучести.
Пластично – хрупкие материалы. Не имеют площадки текучести, но значительно деформитруются под нагрузкой.
Пластичные материалы. Имеют на диаграмме растяжения площадку текучести.
Хрупкие материалы. Мало деформируются, разрушаются по хрупкому типу. На диаграмме нет площадки текучести.
Пластично – хрупкие материалы. Не имеют площадки текучести, но значительно деформитруются под нагрузкой.
5/17/2016
adasdfsdzfvzx
