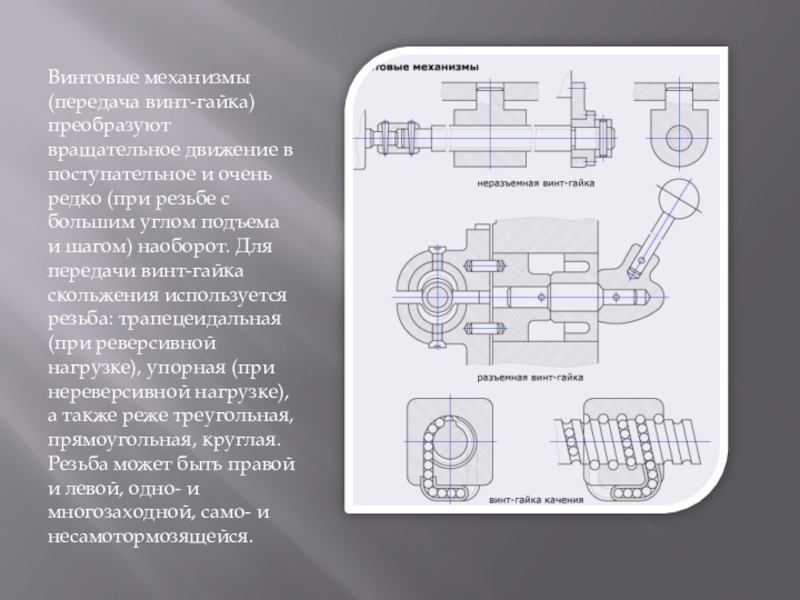

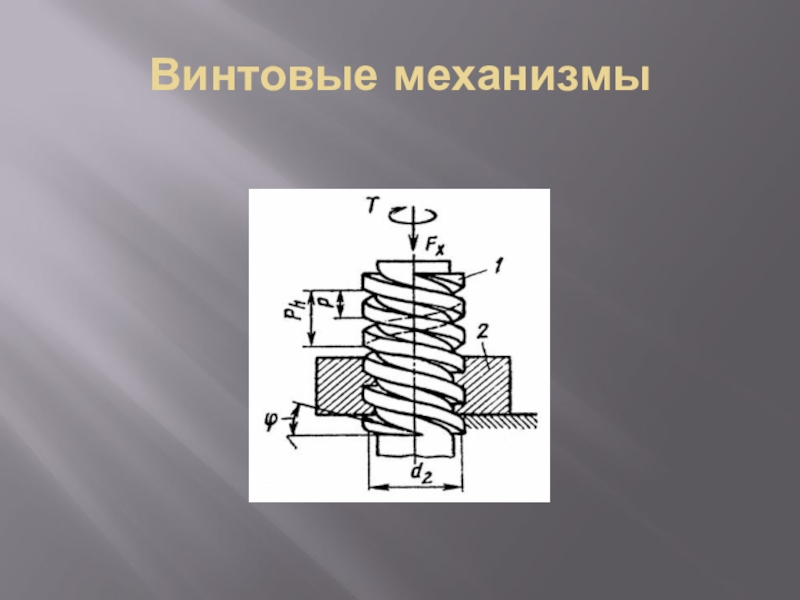

Винтовые механизмы (передача винт-гайка) преобразуют вращательное движение в поступательное и очень редко (при резьбе с большим углом подъема и шагом) наоборот. Для передачи винт-гайка скольжения используется резьба: трапецеидальная (при реверсивной нагрузке), упорная (при нереверсивной нагрузке), а
Слайд 2Винтовые механизмы (передача винт-гайка) преобразуют вращательное движение в поступательное и очень
редко (при резьбе с большим углом подъема и шагом) наоборот. Для передачи винт-гайка скольжения используется резьба: трапецеидальная (при реверсивной нагрузке), упорная (при нереверсивной нагрузке), а также реже треугольная, прямоугольная, круглая. Резьба может быть правой и левой, одно- и многозаходной, само- и несамотормозящейся.

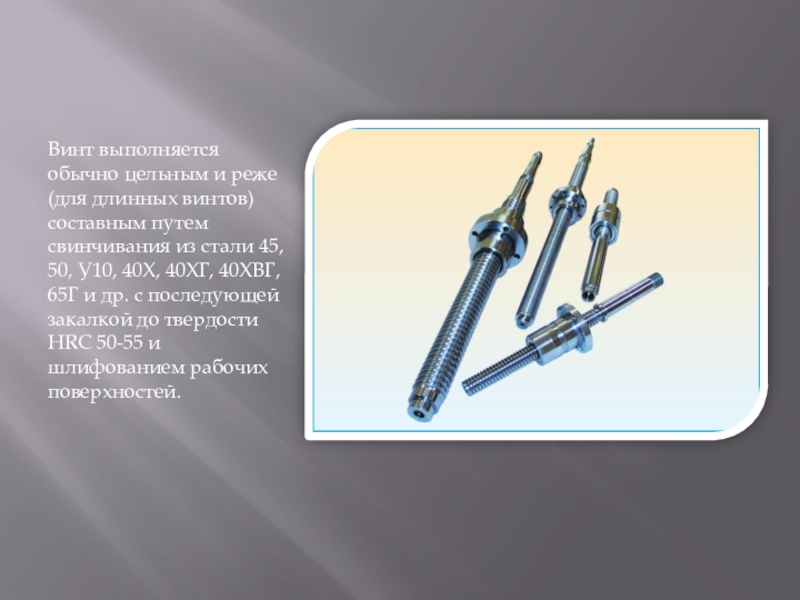

Слайд 3Винт выполняется обычно цельным и реже (для длинных винтов) составным путем
свинчивания из стали 45, 50, У10, 40Х, 40ХГ, 40ХВГ, 65Г и др. с последующей закалкой до твердости HRC 50-55 и шлифованием рабочих поверхностей.

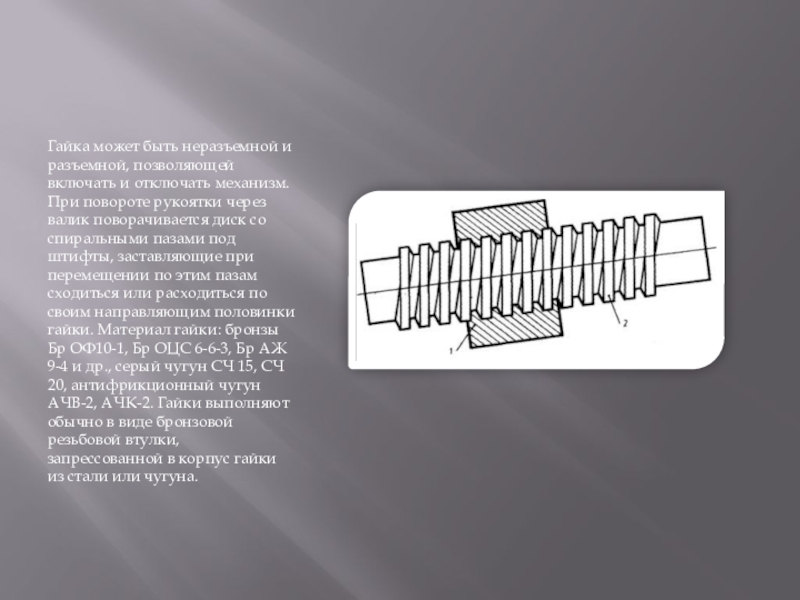

Слайд 4Гайка может быть неразъемной и разъемной, позволяющей включать и отключать механизм.
При повороте рукоятки через валик поворачивается диск со спиральными пазами под штифты, заставляющие при перемещении по этим пазам сходиться или расходиться по своим направляющим половинки гайки. Материал гайки: бронзы Бр ОФ10-1, Бр ОЦС 6-6-3, Бр АЖ 9-4 и др., серый чугун СЧ 15, СЧ 20, антифрикционный чугун АЧВ-2, АЧК-2. Гайки выполняют обычно в виде бронзовой резьбовой втулки, запрессованной в корпус гайки из стали или чугуна.

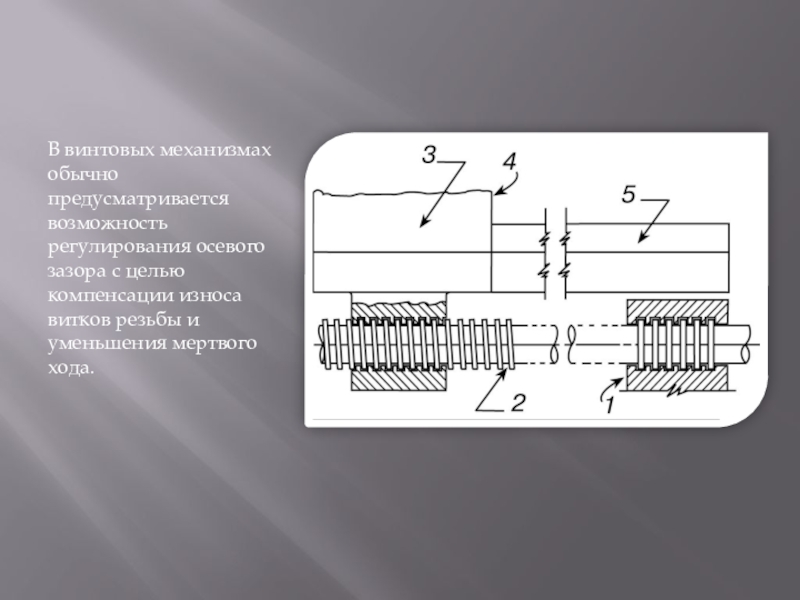

Слайд 5В винтовых механизмах обычно предусматривается возможность регулирования осевого зазора с целью
компенсации износа витков резьбы и уменьшения мертвого хода.

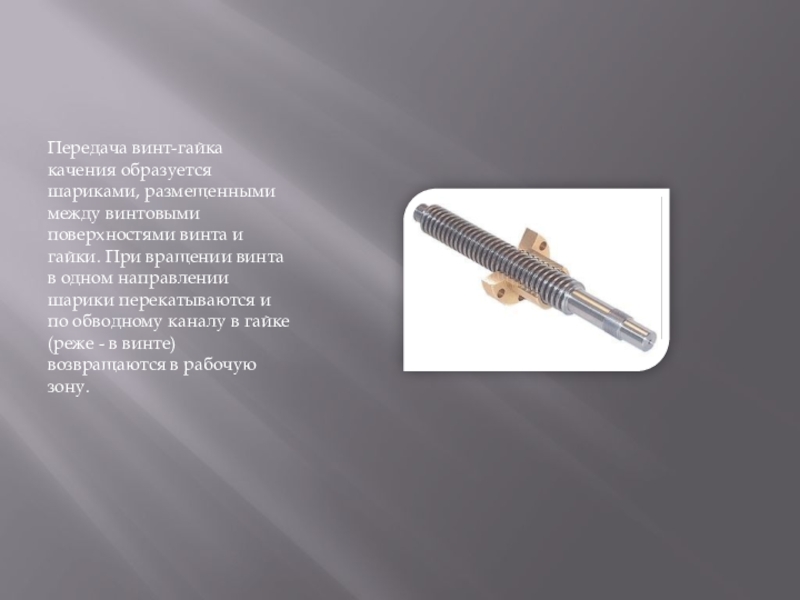

Слайд 6Передача винт-гайка качения образуется шариками, размещенными между винтовыми поверхностями винта и
гайки. При вращении винта в одном направлении шарики перекатываются и по обводному каналу в гайке (реже - в винте) возвращаются в рабочую зону.

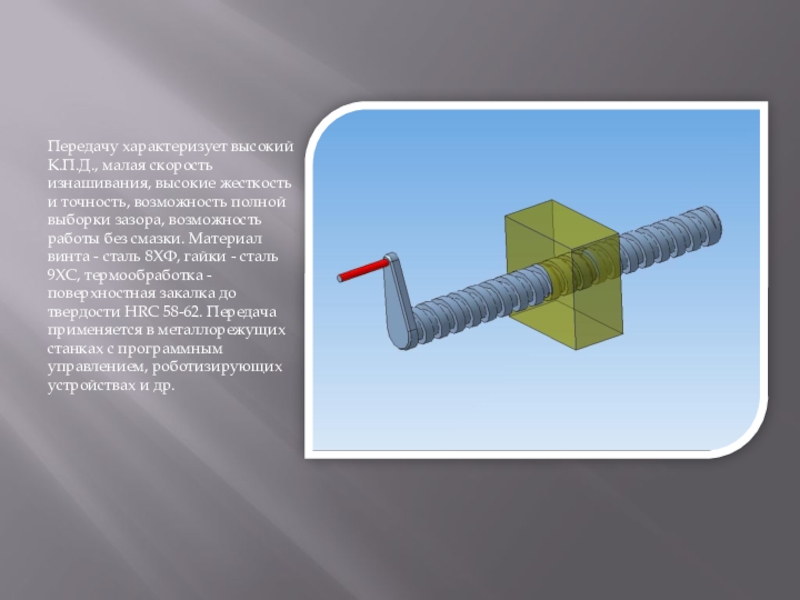

Слайд 7Передачу характеризует высокий К.П.Д., малая скорость изнашивания, высокие жесткость и точность,
возможность полной выборки зазора, возможность работы без смазки. Материал винта - сталь 8ХФ, гайки - сталь 9ХС, термообработка - поверхностная закалка до твердости HRC 58-62. Передача применяется в металлорежущих станках с программным управлением, роботизирующих устройствах и др.
Слайд 8Ходовой винт - гайка
Преобразует вращательное движение винта в поступательное движение гайки.
Широко применяется в различных машинах и механизмах.
Слайд 9Ходовой винт - гайка

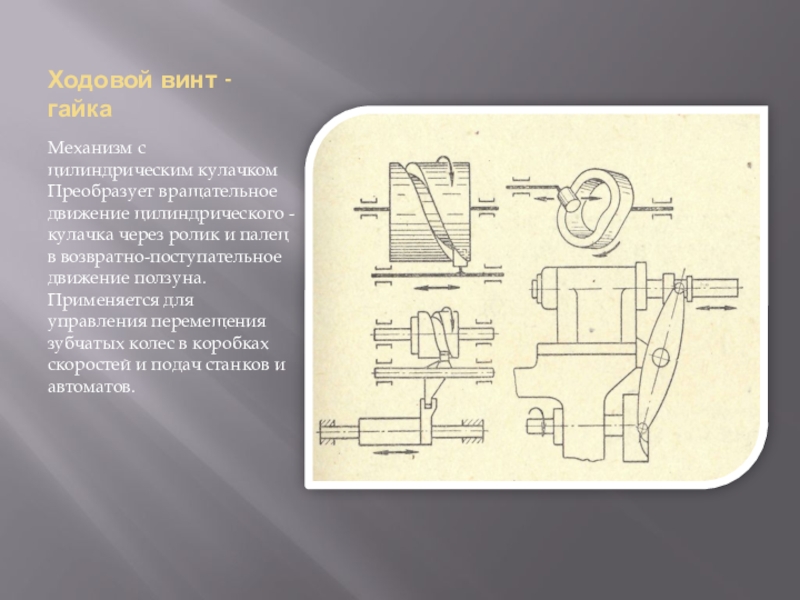

Механизм с цилиндрическим кулачком
Преобразует вращательное движение цилиндрического -
кулачка через ролик и палец в возвратно-поступательное движение ползуна. Применяется для управления перемещения зубчатых колес в коробках скоростей и подач станков и автоматов.
Слайд 10Ходовой винт - гайка
Кривошипно-шатунный
Преобразует вращательное движение кривошипного диска или коленчатого вала
через шатун в возвратно-поступательное движение ползуна (или поршня). Величина хода ползуна определяется удвоенным значением радиуса кривошипа или несоосности коренных и шатунных шеек коленчатого вала.Применяется в поршневых насосах и компрессорах, кривошипных прессах, механизмах подач станков, а также при обратном преобразовании поступательного движения во вращательное в двигателях внутреннего сгорания, паровых машинах и других устройствах.
