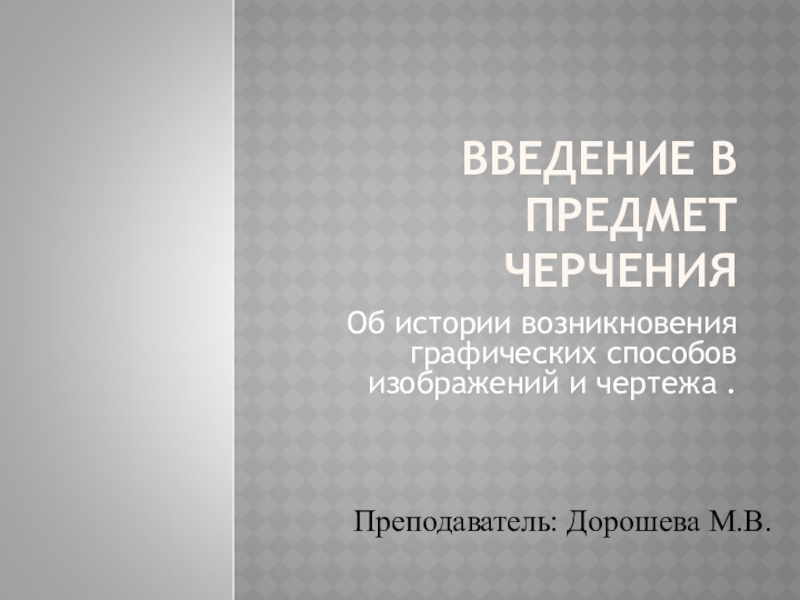

Презентация, доклад по технической графике: Введение

изображений и чертежа .

Преподаватель: Дорошева М.В.

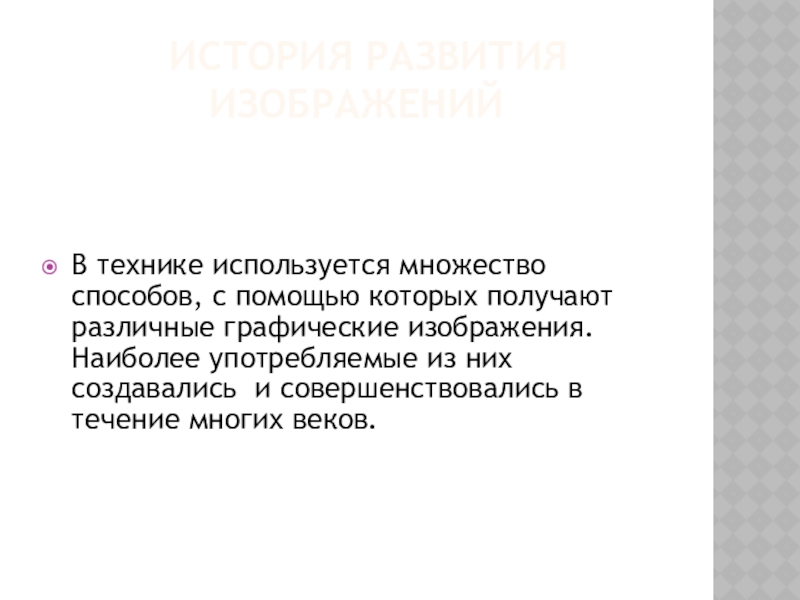

получают различные графические изображения. Наиболее употребляемые из них создавались и совершенствовались в течение многих веков.

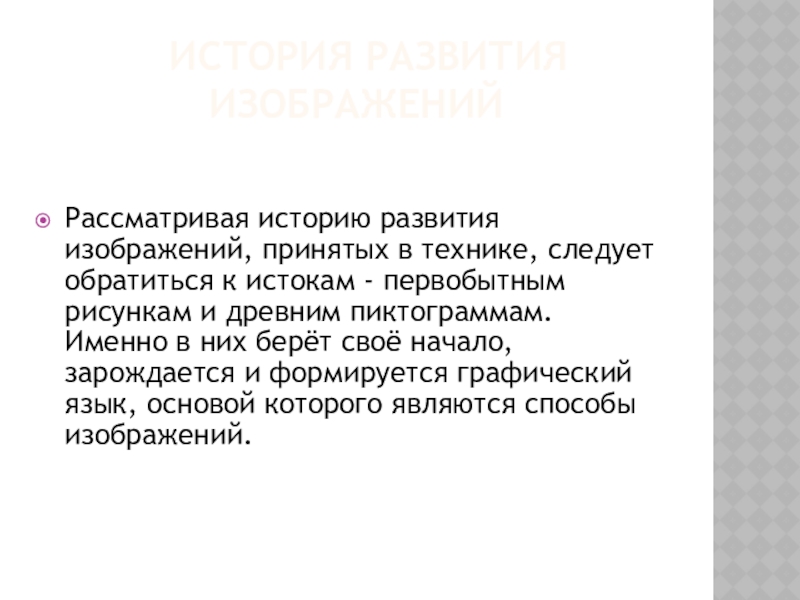

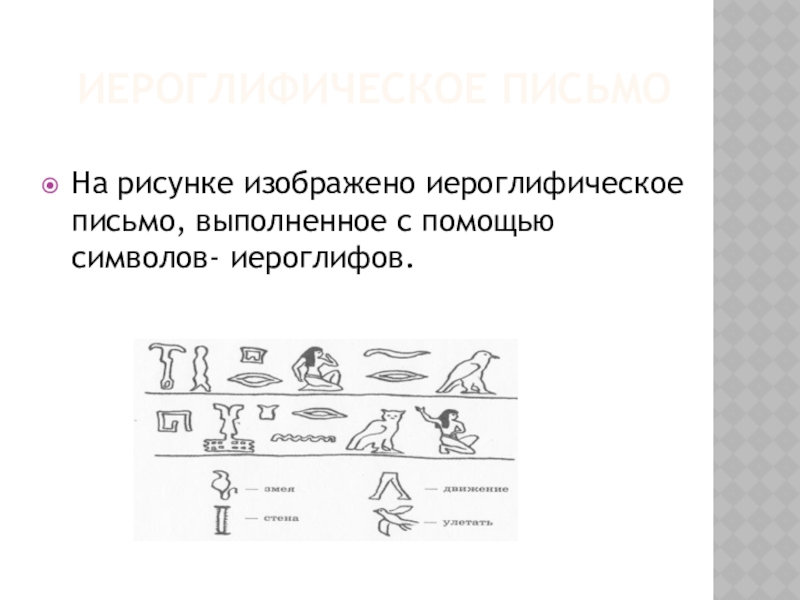

обратиться к истокам - первобытным рисункам и древним пиктограммам. Именно в них берёт своё начало, зарождается и формируется графический язык, основой которого являются способы изображений.

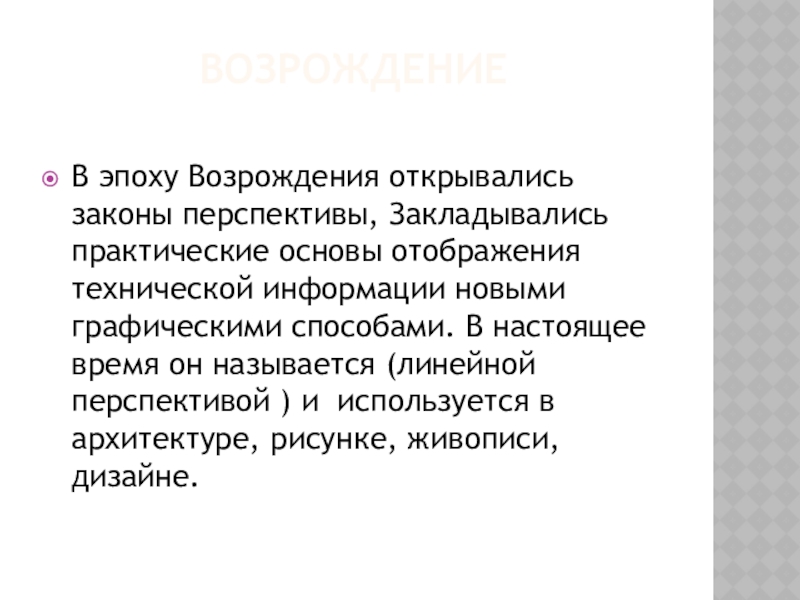

законы перспективы, Закладывались практические основы отображения технической информации новыми графическими способами. В настоящее время он называется (линейной перспективой ) и используется в архитектуре, рисунке, живописи, дизайне.

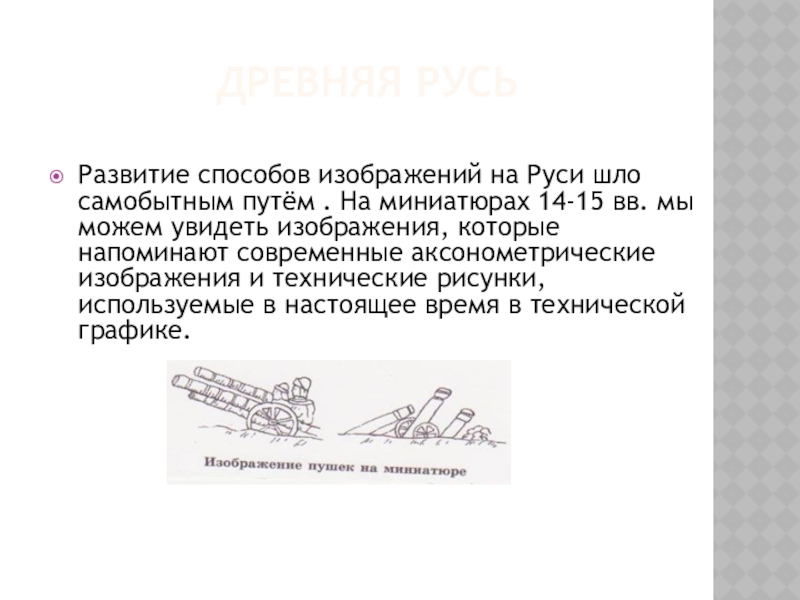

на Руси шло самобытным путём . На миниатюрах 14-15 вв. мы можем увидеть изображения, которые напоминают современные аксонометрические изображения и технические рисунки, используемые в настоящее время в технической графике.

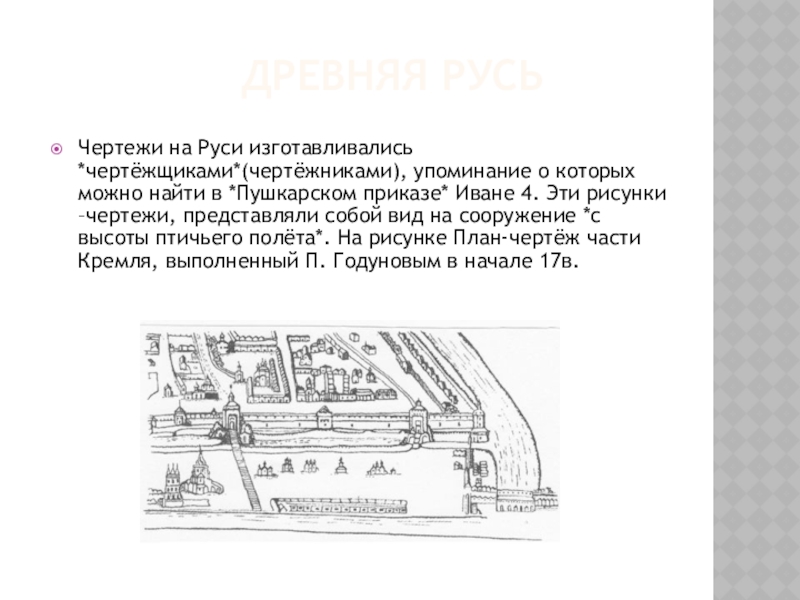

Руси изготавливались *чертёжщиками*(чертёжниками), упоминание о которых можно найти в *Пушкарском приказе* Иване 4. Эти рисунки –чертежи, представляли собой вид на сооружение *с высоты птичьего полёта*. На рисунке План-чертёж части Кремля, выполненный П. Годуновым в начале 17в.

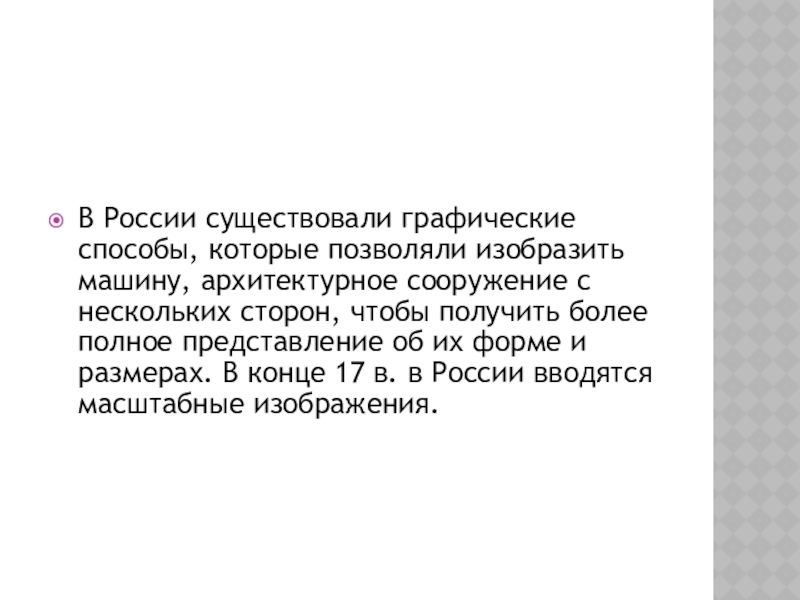

с нескольких сторон, чтобы получить более полное представление об их форме и размерах. В конце 17 в. в России вводятся масштабные изображения.

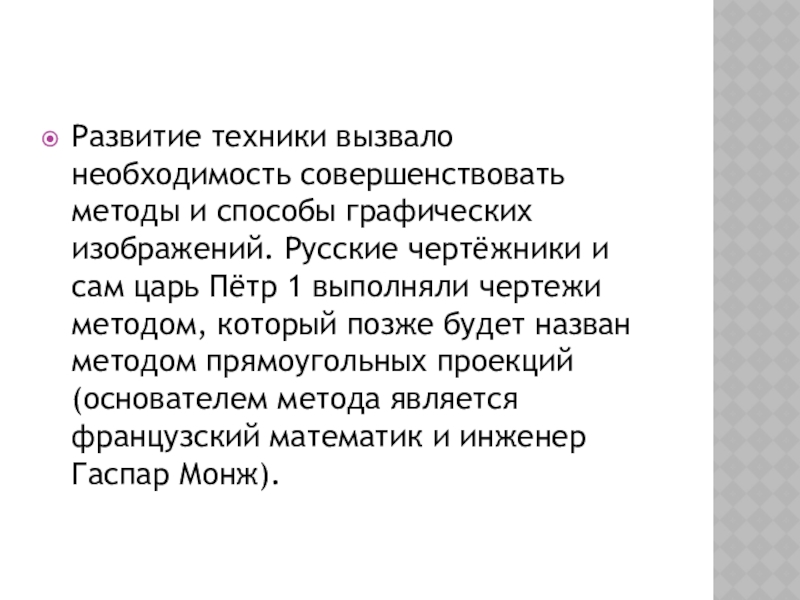

чертёжники и сам царь Пётр 1 выполняли чертежи методом, который позже будет назван методом прямоугольных проекций (основателем метода является французский математик и инженер Гаспар Монж).

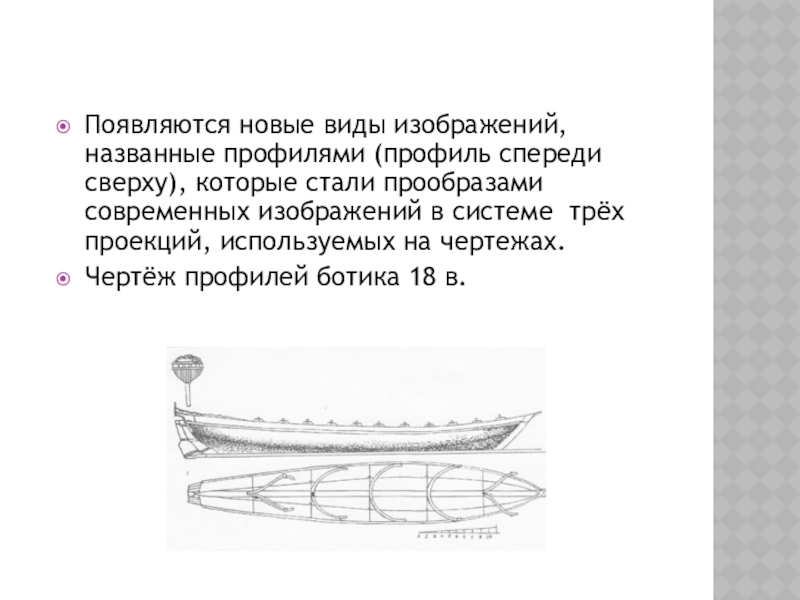

прообразами современных изображений в системе трёх проекций, используемых на чертежах.
Чертёж профилей ботика 18 в.

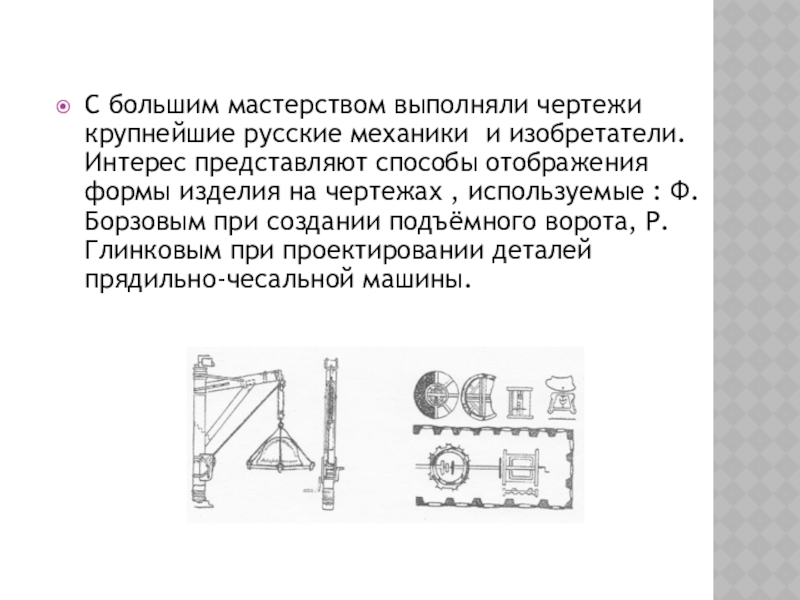

представляют способы отображения формы изделия на чертежах , используемые : Ф. Борзовым при создании подъёмного ворота, Р. Глинковым при проектировании деталей прядильно-чесальной машины.

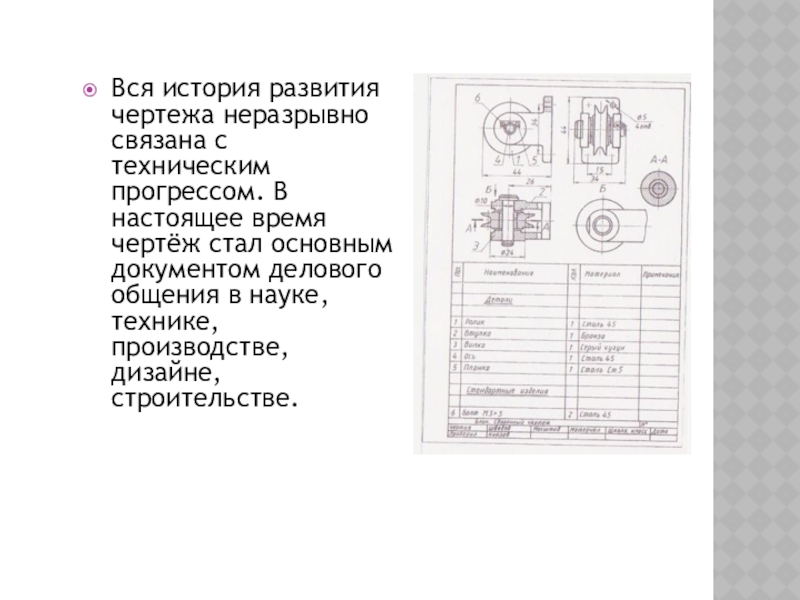

время чертёж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве.

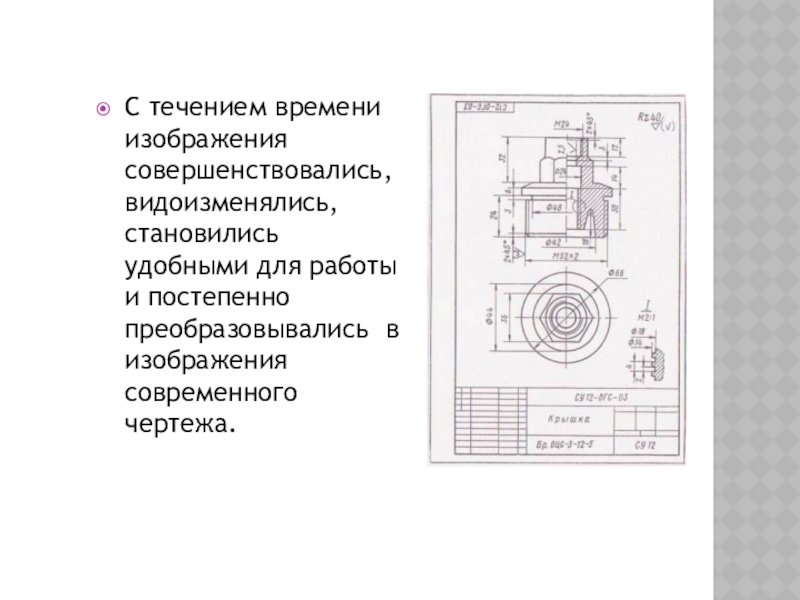

постепенно преобразовывались в изображения современного чертежа.
