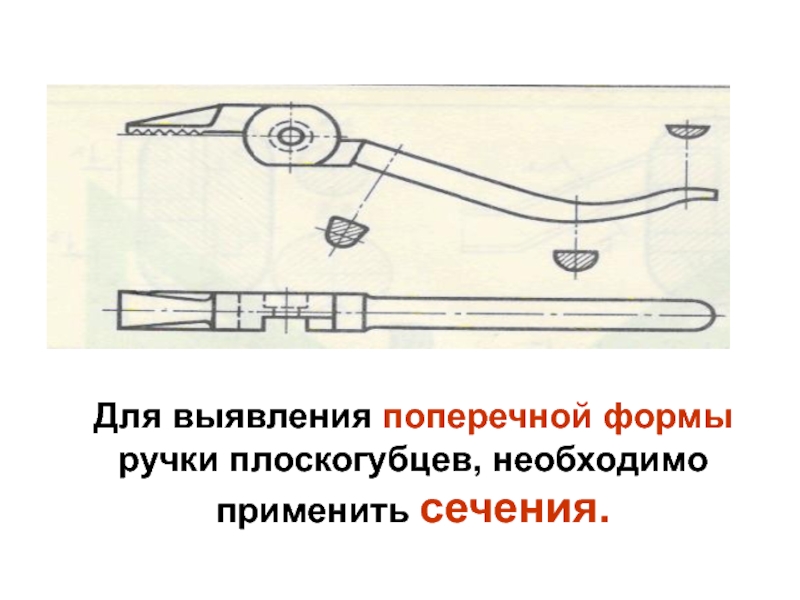

- 8. Для выявления поперечной формы ручки плоскогубцев, необходимо применить сечения.
- 9. сечением называется изображение фигуры, получающейся при мысленном
- 10. Конструктивные элементы деталей.
- 11. Чтобы получить сечение , деталь мысленно рассекают секущей плоскостьюСтупенчатый валотверстияшпоночныйпазлыскаглухоеотверстиеСекущие плоскости

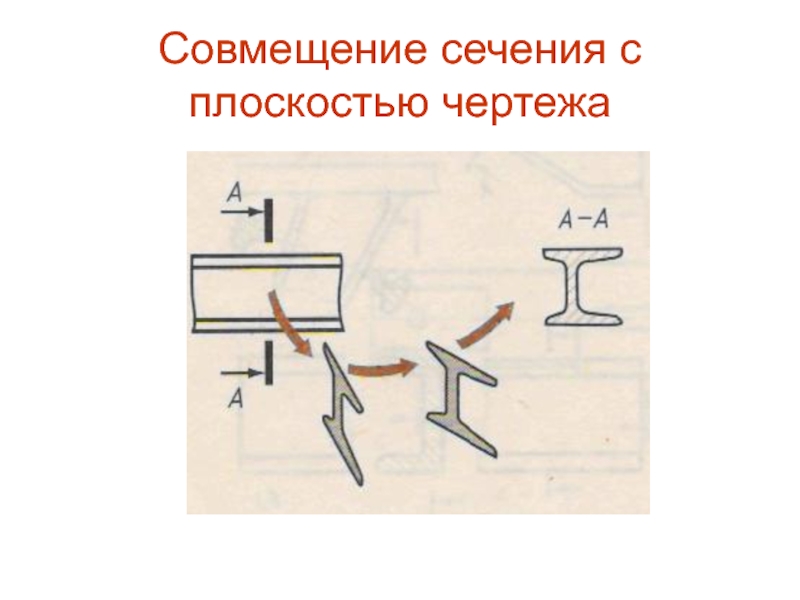

- 12. Совмещение сечения с плоскостью чертежа
- 13. Линия сеченияЛиния сеченияЛиния сеченияСечения применяют, чтобы выявить поперечную форму предмета.
- 14. Расположение сеченийВынесенным называется сечение, расположенное вне контура
- 15. Обозначение сечений

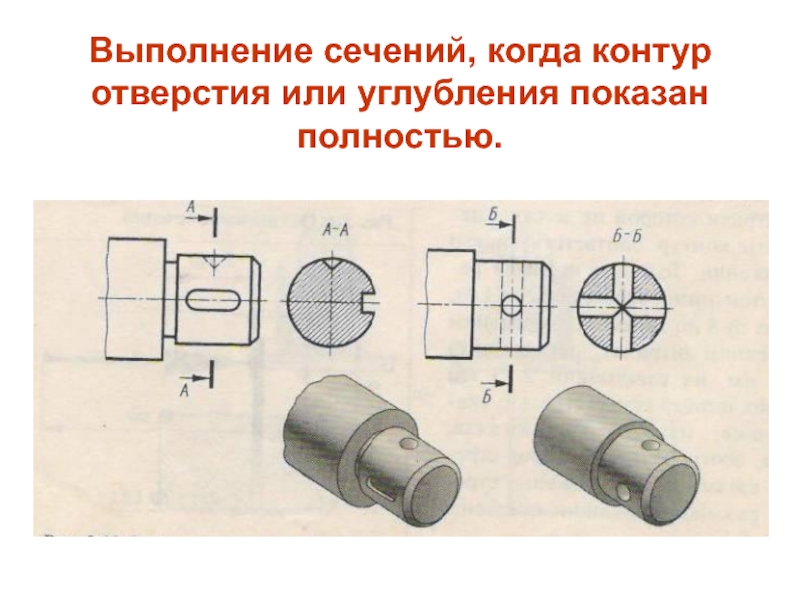

- 16. Выполнение сечений, когда контур отверстия или углубления показан полностью.

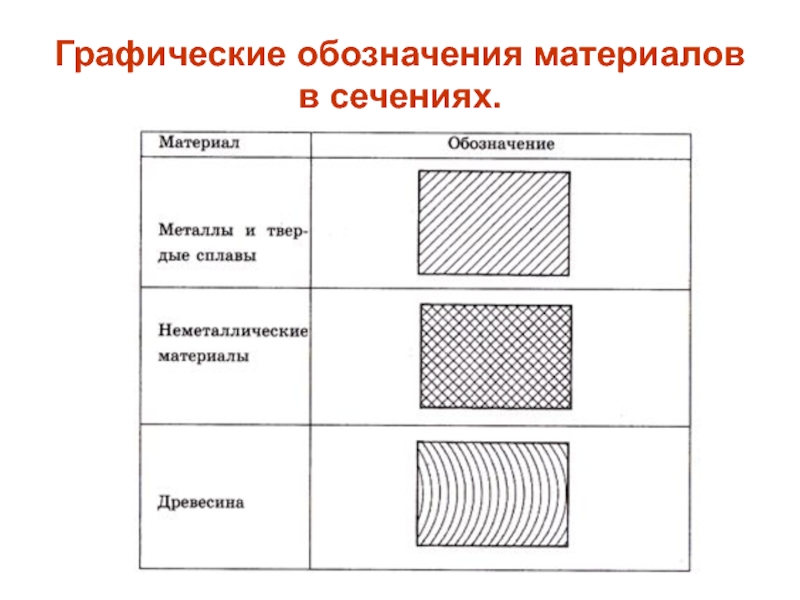

- 17. Графические обозначения материалов в сечениях.
- 18. Чтение чертежей с сечениями.

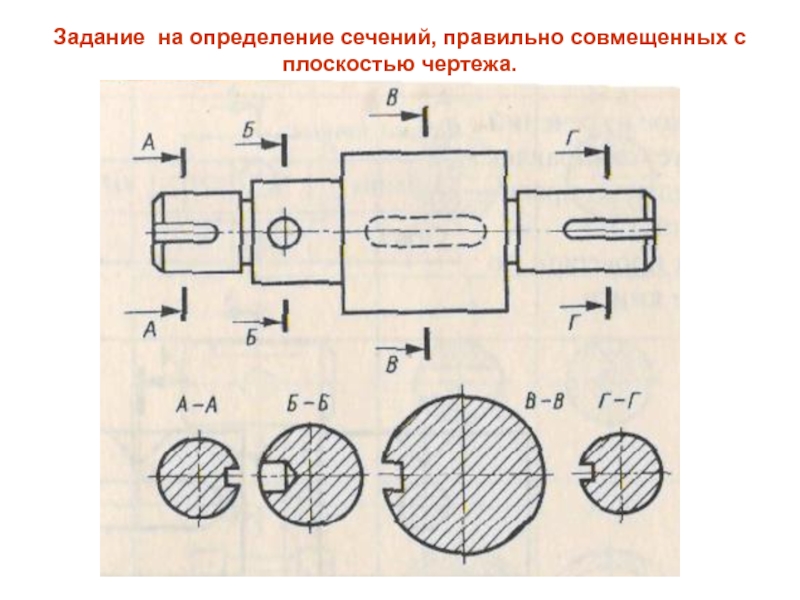

- 19. Задание на определение сечений, правильно совмещенных с плоскостью чертежа.
- 20. Задание. Укажите положение секущей плоскости и направление взгляда для каждого сечения. Нанесите необходимые буквенные обозначения.
- 21. Задание. Укажите положение секущей плоскости и направление взгляда для каждого сечения. Нанесите необходимые буквенные обозначения.
профессионал
Слайд 1Сечения
вынесенные и
наложенные.
Преподаватель черчения
Медведева Н.А.
ГАОУ СПО «Набережночелнинский политехнический колледж»
Слайд 3Модульная программа
Способы построения изображений
и аксонометрических проекций на чертежах и
эскизах.
Компетентность:
Применять основные правила оформления чертежей по ГОСТ, читать несложные чертежи деталей различного назначения в соответствии с ГОСТ.
Компетентность:
Применять основные правила оформления чертежей по ГОСТ, читать несложные чертежи деталей различного назначения в соответствии с ГОСТ.

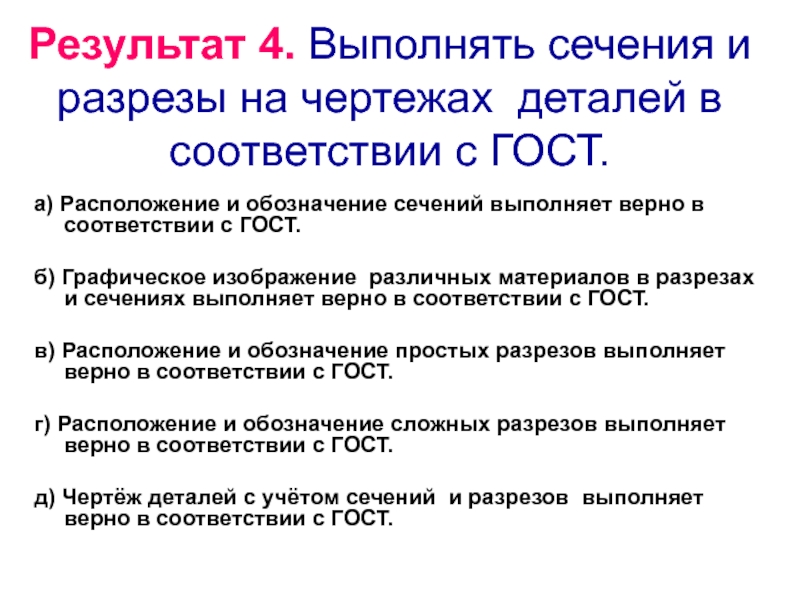

Слайд 4 Результат 4. Выполнять сечения и разрезы на чертежах деталей в соответствии
с ГОСТ.
а) Расположение и обозначение сечений выполняет верно в соответствии с ГОСТ.
б) Графическое изображение различных материалов в разрезах и сечениях выполняет верно в соответствии с ГОСТ.
в) Расположение и обозначение простых разрезов выполняет верно в соответствии с ГОСТ.
г) Расположение и обозначение сложных разрезов выполняет верно в соответствии с ГОСТ.
д) Чертёж деталей с учётом сечений и разрезов выполняет верно в соответствии с ГОСТ.
Слайд 6План
Сечения, их назначение, применение.
Построение сечений. Конструктивные элементы деталей.
Расположение сечений.
Обозначение сечений.

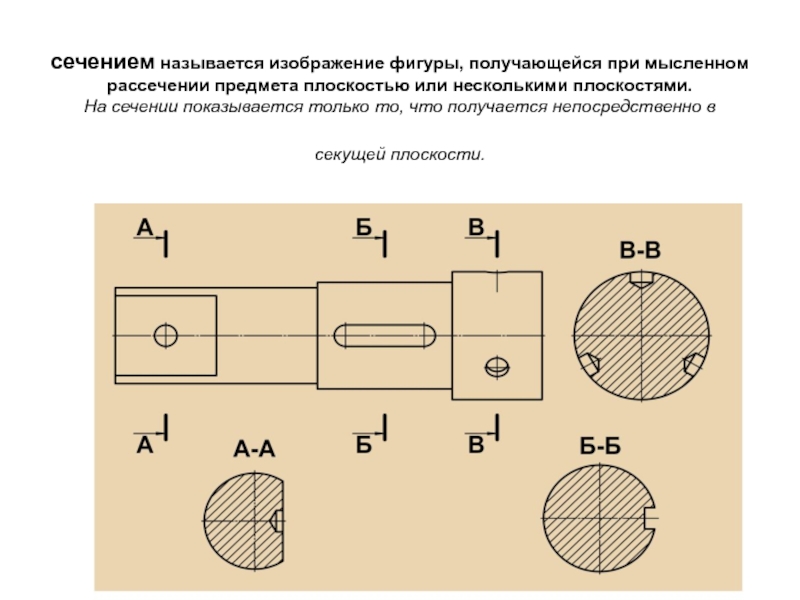

Слайд 9сечением называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью или
несколькими плоскостями.
На сечении показывается только то, что получается непосредственно в секущей плоскости.

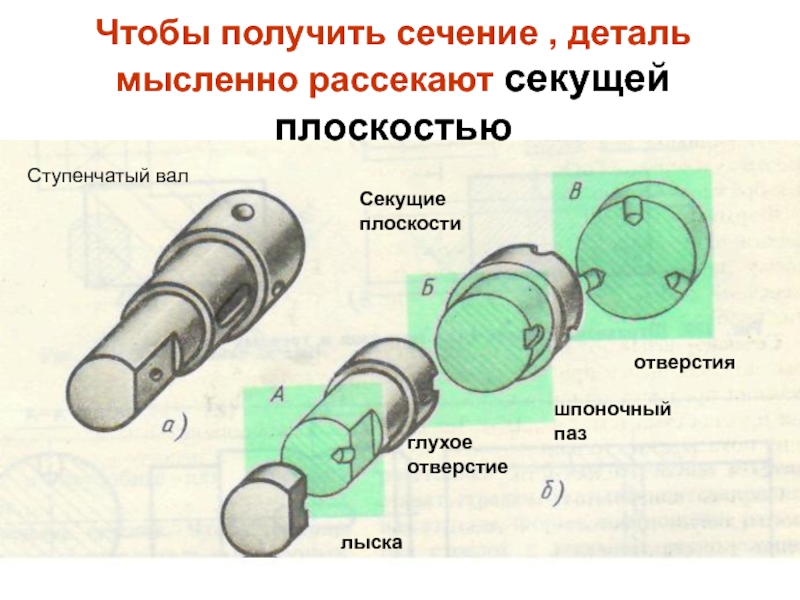

Слайд 11Чтобы получить сечение , деталь
мысленно рассекают секущей плоскостью
Ступенчатый вал
отверстия
шпоночный
паз
лыска
глухое
отверстие
Секущие
плоскости
Слайд 13Линия сечения
Линия сечения
Линия
сечения
Сечения применяют, чтобы выявить поперечную форму предмета.
Слайд 14Расположение сечений
Вынесенным называется сечение, расположенное вне контура основного изображения,
а наложенным
— сечение, расположенное на проекции предмета.

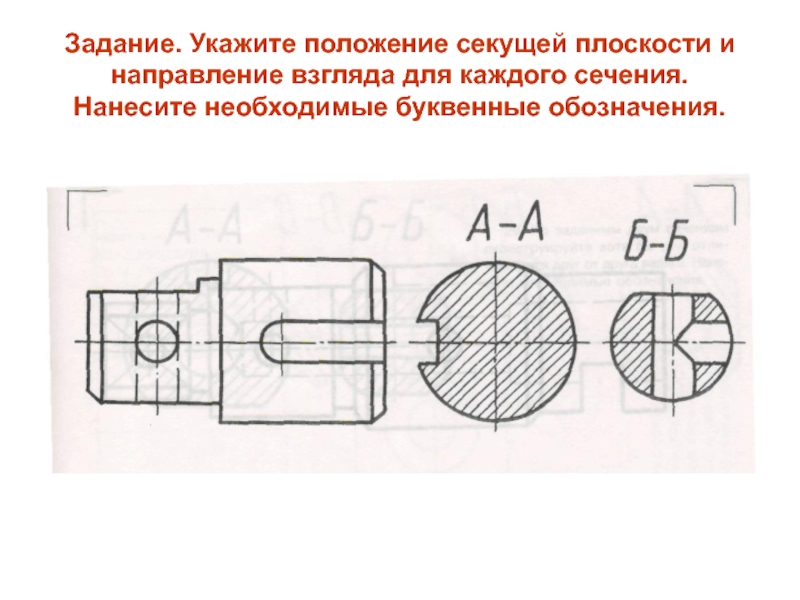

Слайд 20Задание. Укажите положение секущей плоскости и направление взгляда для каждого сечения.
Нанесите необходимые буквенные обозначения.
Слайд 21Задание. Укажите положение секущей плоскости и направление взгляда для каждого сечения.
Нанесите необходимые буквенные обозначения.
