Презентация, доклад по технической графике: Общие правила оформления чертежей

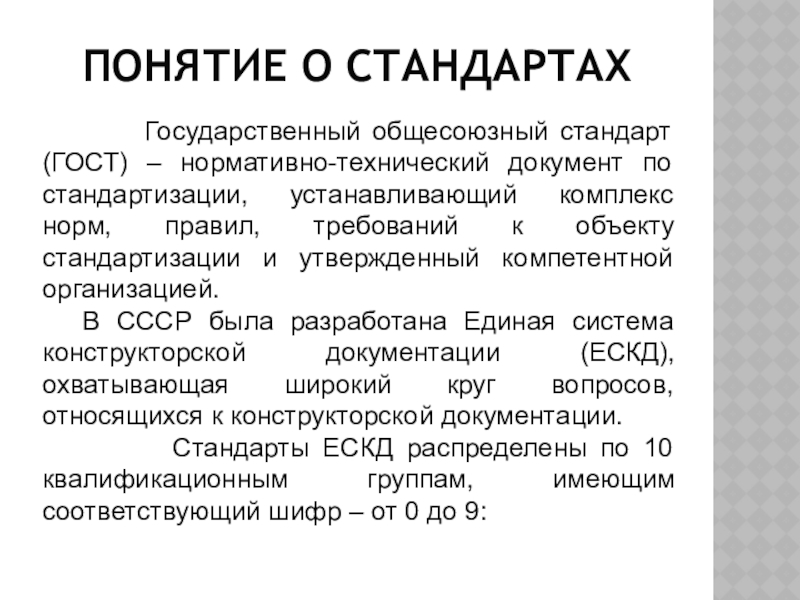

– нормативно-технический документ по стандартизации, устанавливающий комплекс норм, правил, требований к объекту стандартизации и утвержденный компетентной организацией.
В СССР была разработана Единая система конструкторской документации (ЕСКД), охватывающая широкий круг вопросов, относящихся к конструкторской документации.
Стандарты ЕСКД распределены по 10 квалификационным группам, имеющим соответствующий шифр – от 0 до 9:

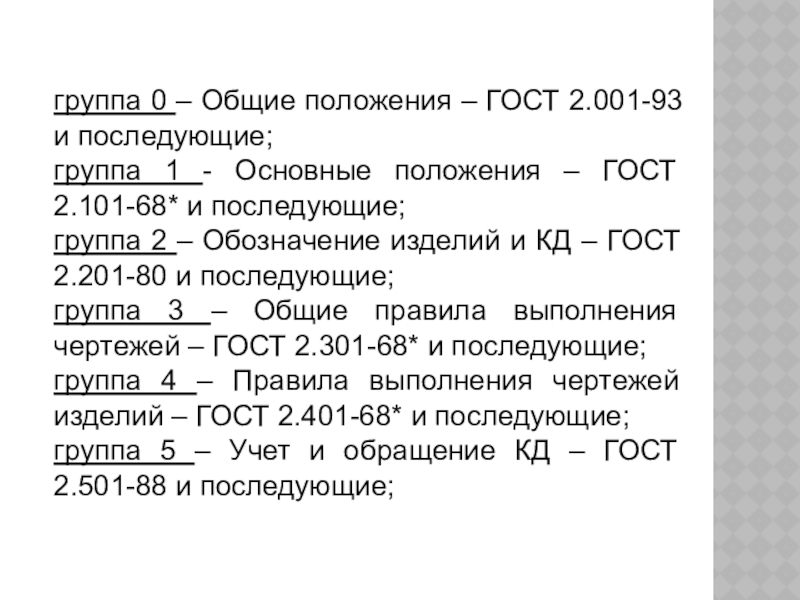

- Основные положения – ГОСТ 2.101-68* и последующие;
группа 2 – Обозначение изделий и КД – ГОСТ 2.201-80 и последующие;
группа 3 – Общие правила выполнения чертежей – ГОСТ 2.301-68* и последующие;
группа 4 – Правила выполнения чертежей изделий – ГОСТ 2.401-68* и последующие;
группа 5 – Учет и обращение КД – ГОСТ 2.501-88 и последующие;

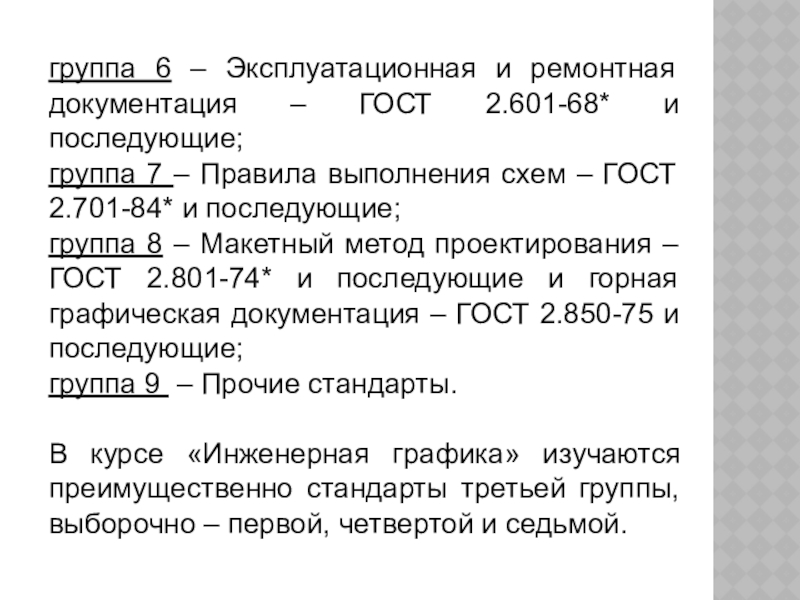

последующие;
группа 7 – Правила выполнения схем – ГОСТ 2.701-84* и последующие;
группа 8 – Макетный метод проектирования – ГОСТ 2.801-74* и последующие и горная графическая документация – ГОСТ 2.850-75 и последующие;
группа 9 – Прочие стандарты.

В курсе «Инженерная графика» изучаются преимущественно стандарты третьей группы, выборочно – первой, четвертой и седьмой.
