Презентация, доклад по технической графике: Линии чертежа
Содержание
- 1. Презентация по технической графике: Линии чертежа
- 2. ОСНОВНЫЕ ПОНЯТИЯЛюбая линия чертежа выполняется строго по
- 3. При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет свое назначение.Ф 30
- 4. Линии видимого контураСплошная толстая основная90Ф 30SТолщина линии
- 5. Линии невидимого контураТолщина линии от S/3 до S/2 Штриховая2…81…2Сплошная толстая основная90Ф 30ШТРИХОВАЯ ЛИНИЯ
- 6. Осевые и центровые линииТолщина линии от S/3 до S/2 3…55…30Штрихпунктирная90Ф 30Сплошная толстая основнаяШтриховаяШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
- 7. Осевые и центровые линииТолщина линии от S/3 до S/2 3…55…30Проведение центровых линийПравильноНеправильноШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
- 8. Размерные и выносные линии, линии построений, линии
- 9. Линии обрыва, линии разграничения вида и разрезаТолщина
- 10. Толщина линии от S/3 до S/2 5…304…6Линии сгиба на разверткахШТРИХПУНКТИРНАЯ С ДВУМЯ ТОЧКАМИ ТОНКАЯ ЛИНИЯ
- 11. Ф 3090Сплошная волнистаяСплошная толстая основнаяШтриховаяШтрихпунктирнаяСплошная тонкаяЛИНИИ ЧЕРТЕЖАВ
- 12. Ф 3090ШтриховаяШтрихпунктирнаяСплошная толстая основнаяСплошная волнистаяСплошная тонкая
Слайд 2ОСНОВНЫЕ ПОНЯТИЯ

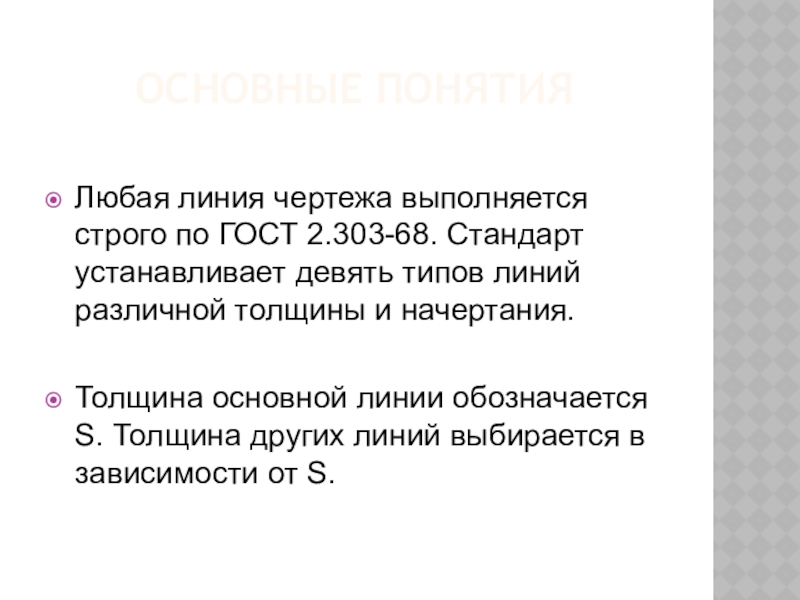

Любая линия чертежа выполняется строго по ГОСТ 2.303-68. Стандарт устанавливает
Толщина основной линии обозначается S. Толщина других линий выбирается в зависимости от S.

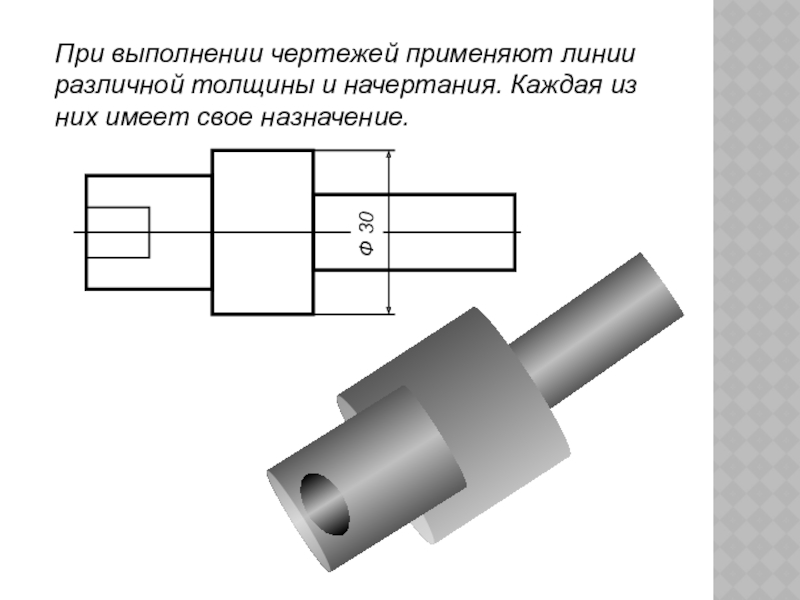

Слайд 3При выполнении чертежей применяют линии различной толщины и начертания. Каждая из
Ф 30
Слайд 4Линии видимого контура
Сплошная толстая основная
90
Ф 30
S
Толщина линии (обозначим ее буквой S)

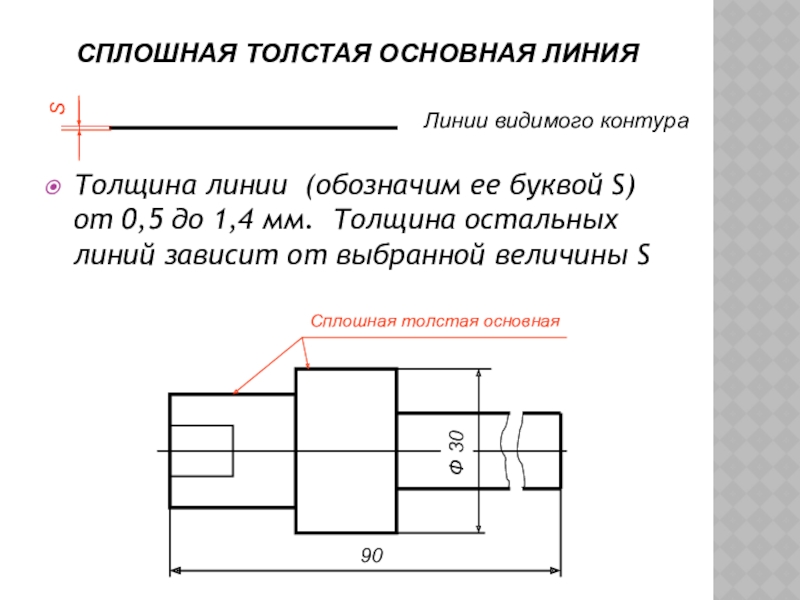

СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ
Слайд 5Линии невидимого контура
Толщина линии от S/3 до S/2
Штриховая
2…8
1…2
Сплошная толстая основная
90
Ф
ШТРИХОВАЯ ЛИНИЯ

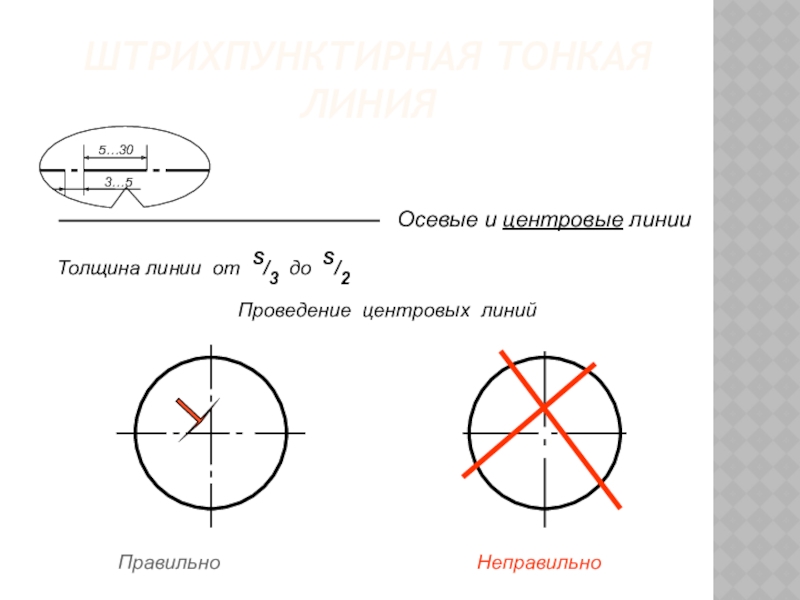

Слайд 6Осевые и центровые линии
Толщина линии от S/3 до S/2
3…5
5…30
Штрихпунктирная
90
Ф 30
Сплошная
Штриховая

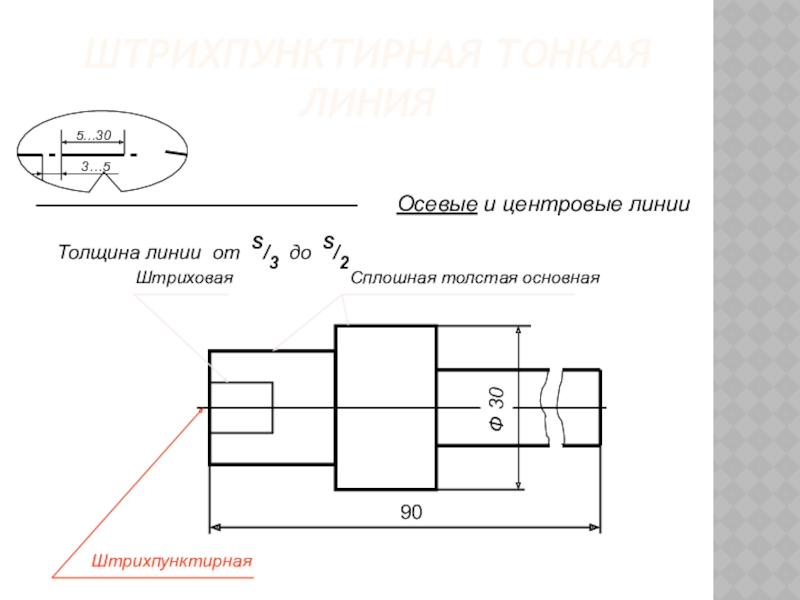

ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
Слайд 7Осевые и центровые линии
Толщина линии от S/3 до S/2
3…5
5…30
Проведение центровых
Правильно
Неправильно
ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ

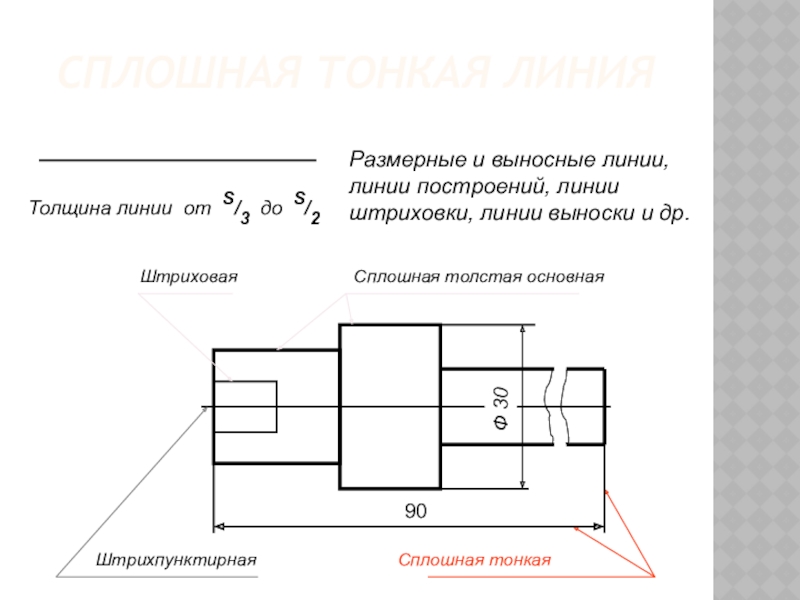

Слайд 8Размерные и выносные линии, линии построений, линии штриховки, линии выноски и
Толщина линии от S/3 до S/2
Сплошная тонкая
90
Ф 30
Штрихпунктирная
Сплошная толстая основная
Штриховая
СПЛОШНАЯ ТОНКАЯ ЛИНИЯ

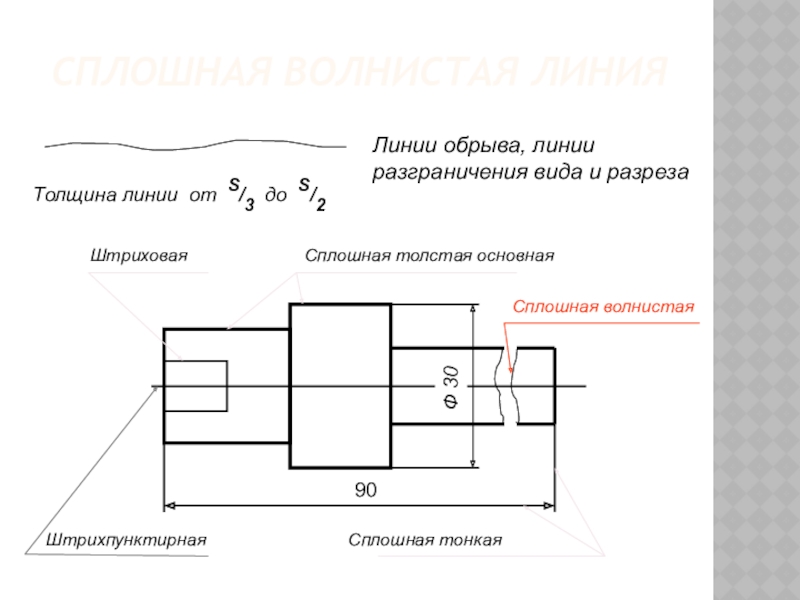

Слайд 9Линии обрыва, линии разграничения вида и разреза
Толщина линии от S/3 до
Ф 30
90
Сплошная волнистая
Сплошная толстая основная
Штриховая
Штрихпунктирная
Сплошная тонкая
СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ
Слайд 10
Толщина линии от S/3 до S/2
5…30
4…6

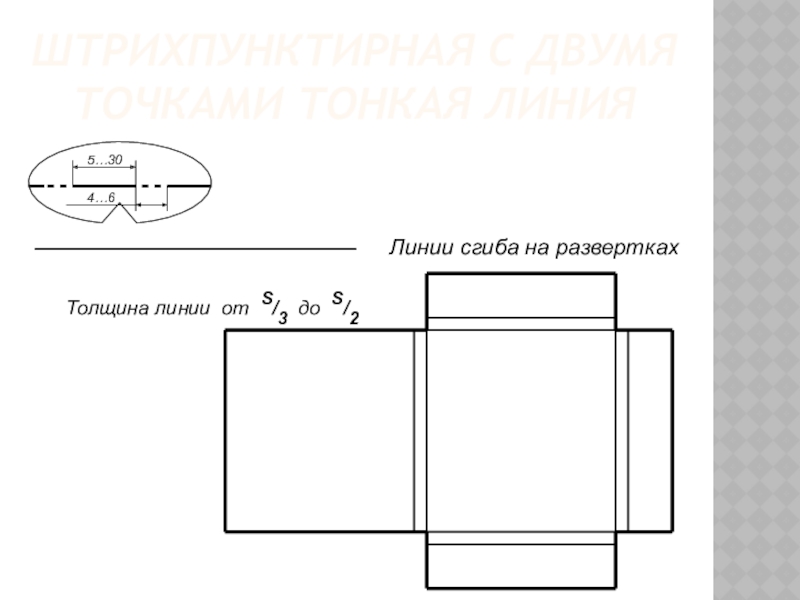

Линии сгиба на развертках
ШТРИХПУНКТИРНАЯ С
Слайд 11
Ф 30
90
Сплошная волнистая
Сплошная толстая основная
Штриховая
Штрихпунктирная
Сплошная тонкая
ЛИНИИ ЧЕРТЕЖА

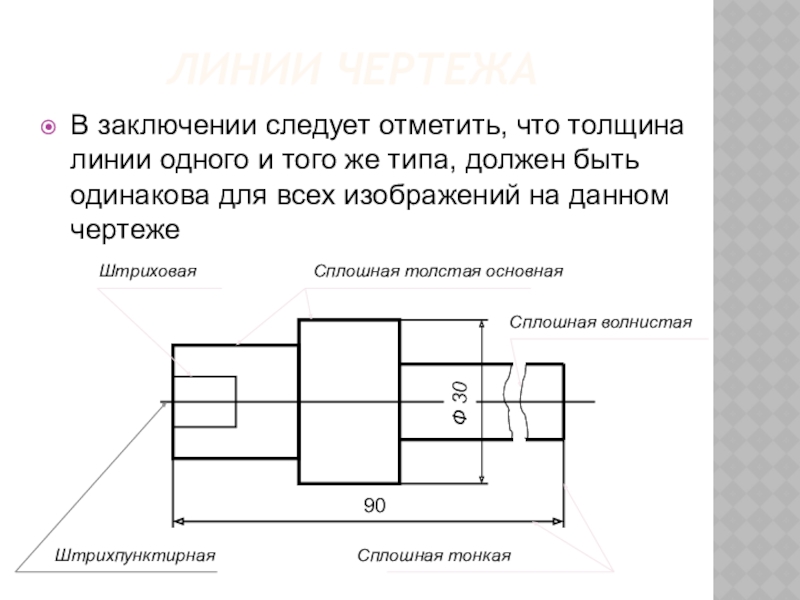

В заключении следует отметить, что
Слайд 12
Ф 30
90
Штриховая
Штрихпунктирная
Сплошная толстая основная
Сплошная волнистая
Сплошная тонкая
А
C
D
E
ЛИНИИ ЧЕРТЕЖА

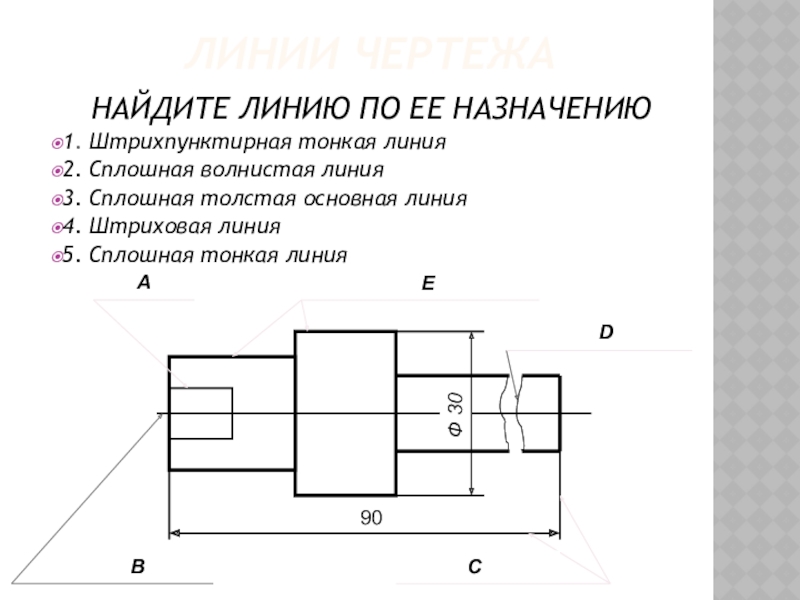

НАЙДИТЕ ЛИНИЮ ПО ЕЕ НАЗНАЧЕНИЮ
1. Штрихпунктирная тонкая линия
2. Сплошная волнистая линия
3. Сплошная толстая основная линия
4. Штриховая линия
5. Сплошная тонкая линия
