Презентация, доклад по технической графике: Форматы. Основная надпись
Содержание
- 1. Презентация по технической графике: Форматы. Основная надпись
- 2. Слайд 2
- 3. 1. Настоящий стандарт устанавливает форматы листов чертежей

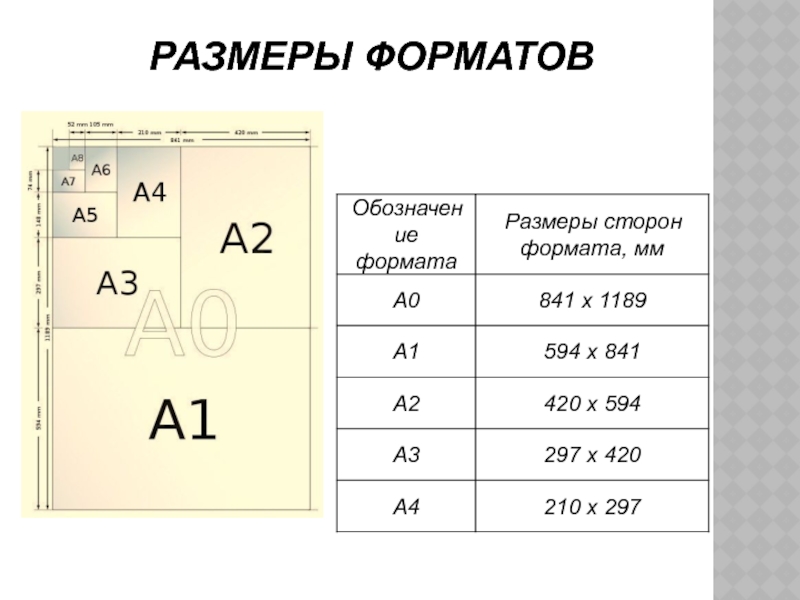

- 4. РАЗМЕРЫ ФОРМАТОВ
- 5. Площадь формата А0 примерно
- 6. Слайд 6
- 7. ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА Производственные чертежи, выполняемые на листах
- 8. 1 - обозначение чертежа (напр. НС09.20-06.02.05)2 -

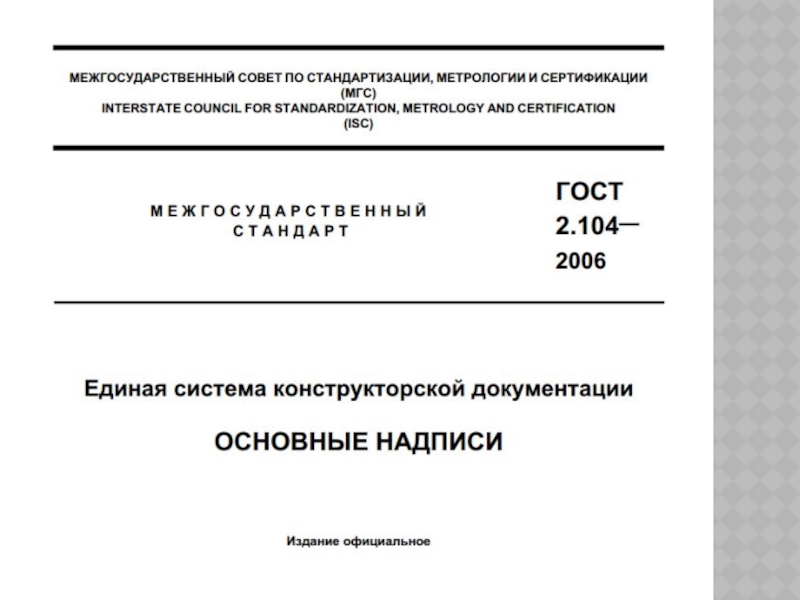

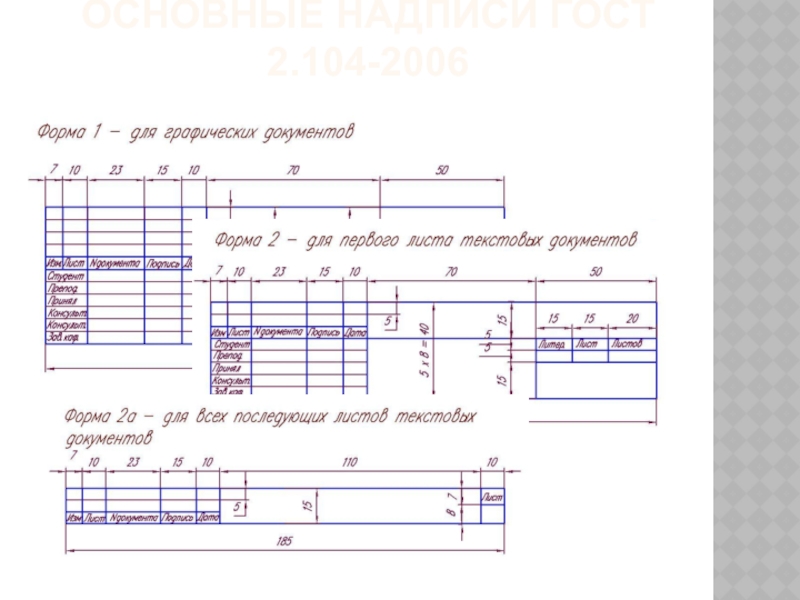

- 9. ОСНОВНЫЕ НАДПИСИ ГОСТ 2.104-2006

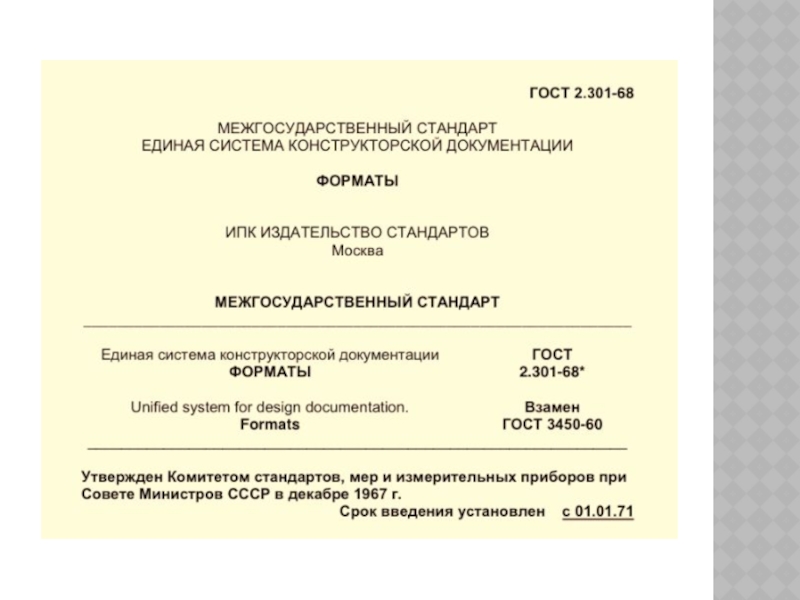

1. Настоящий стандарт устанавливает форматы листов чертежей и других документов выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию все отраслей промышленности и строительства. (Измененная редакция, Изм. № 1, 2, 3). 2. Форматы листов определяются
Слайд 3 1. Настоящий стандарт устанавливает форматы листов чертежей и других документов выполненных
в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию все отраслей промышленности и строительства.
(Измененная редакция, Изм. № 1, 2, 3).
2. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников дубликатов, копий.
(Измененная редакция, Изм. № 3).
(Измененная редакция, Изм. № 1, 2, 3).
2. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников дубликатов, копий.
(Измененная редакция, Изм. № 3).

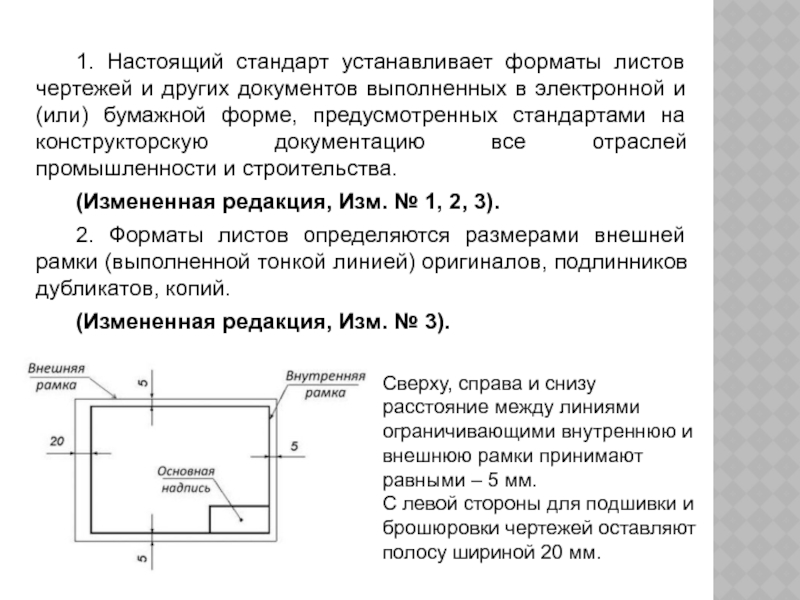

Сверху, справа и снизу расстояние между линиями ограничивающими внутреннюю и внешнюю рамки принимают равными – 5 мм.
С левой стороны для подшивки и брошюровки чертежей оставляют полосу шириной 20 мм.

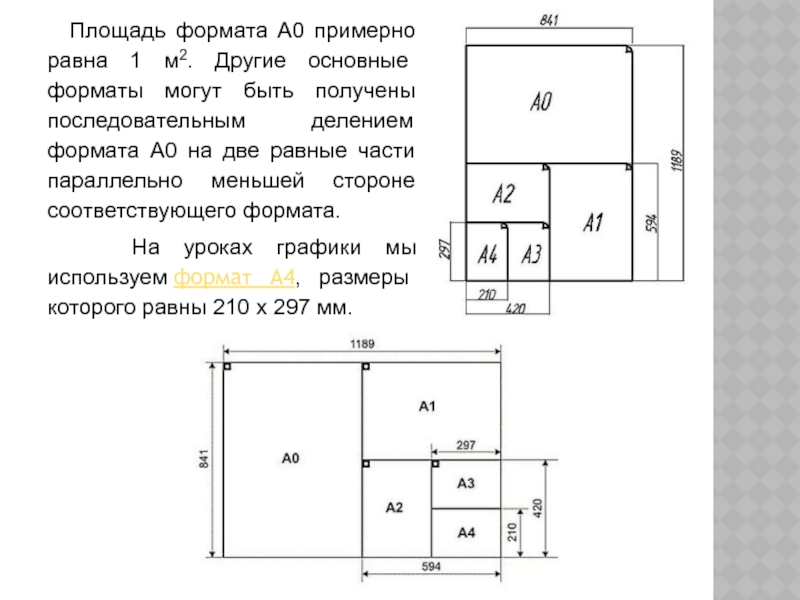

Слайд 5 Площадь формата А0 примерно равна 1 м2. Другие
основные форматы могут быть получены последовательным делением формата А0 на две равные части параллельно меньшей стороне соответствующего формата.
На уроках графики мы используем формат A4, размеры которого равны 210 x 297 мм.
На уроках графики мы используем формат A4, размеры которого равны 210 x 297 мм.
Слайд 7ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА

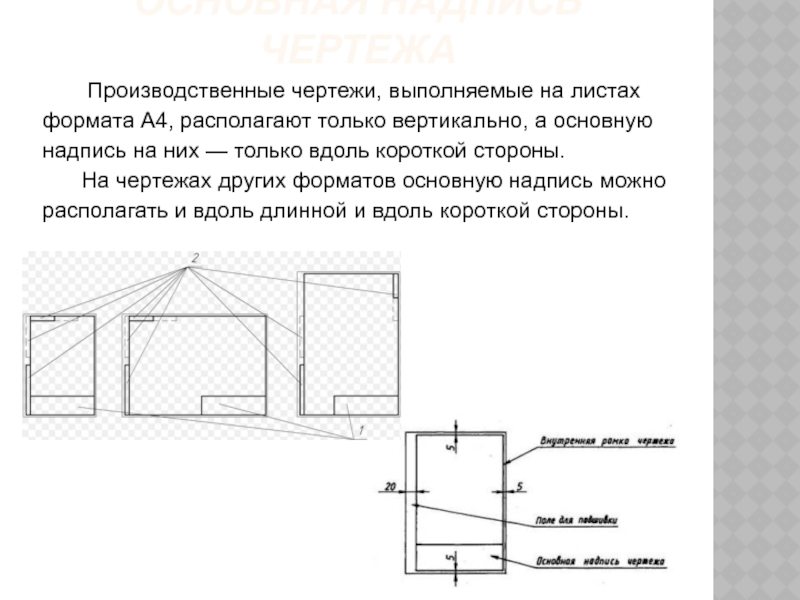

Производственные чертежи, выполняемые на листах формата А4, располагают только
вертикально, а основную надпись на них — только вдоль короткой стороны.
На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.
На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

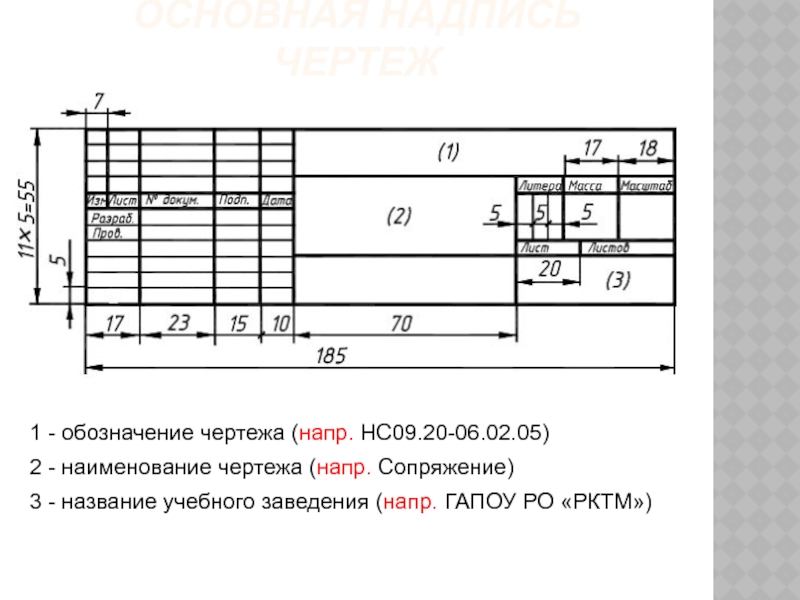

Слайд 81 - обозначение чертежа (напр. НС09.20-06.02.05)
2 - наименование чертежа (напр. Сопряжение)
3
- название учебного заведения (напр. ГАПОУ РО «РКТМ»)
ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖ
