при всех видах электромонтажных работ и oпeраций. Они применяются при подготовке трасс для прокладки проводов, кабелей, шин и при их прокладке, закреплении, соединении и присоединении к машинам, приборам и аппаратам, используются для защиты их от воздействий окружающей среды и механических повреждений, а также для установки приборов, аппаратов, светильников и др.

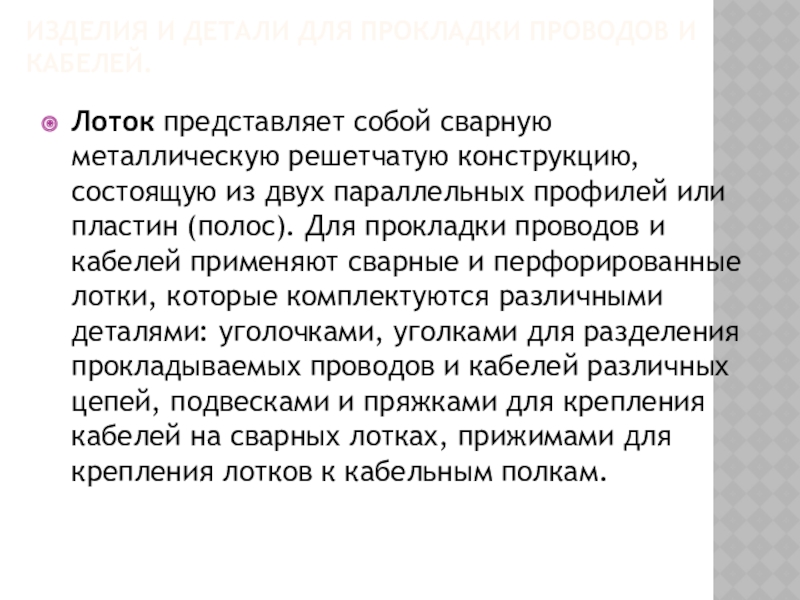

решетчатую конструкцию, состоящую из двух параллельных профилей или пластин (полос). Для прокладки проводов и кабелей применяют сварные и перфорированные лотки, которые комплектуются различными деталями: уголочками, уголками для разделения прокладываемых проводов и кабелей различных цепей, подвесками и пряжками для крепления кабелей на сварных лотках, прижимами для крепления лотков к кабельным полкам.

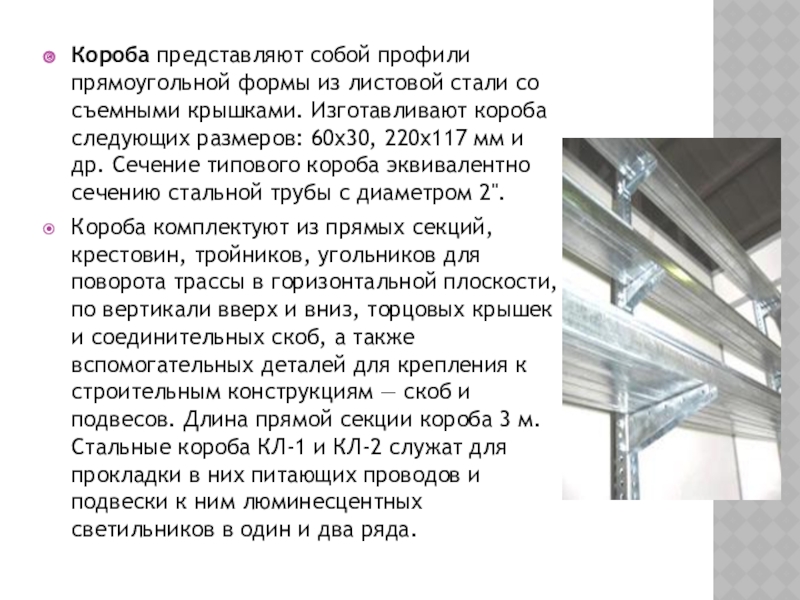

Изготавливают короба следующих размеров: 60x30, 220x117 мм и др. Сечение типового короба эквивалентно сечению стальной трубы с диаметром 2".
Короба комплектуют из прямых секций, крестовин, тройников, угольников для поворота трассы в горизонтальной плоскости, по вертикали вверх и вниз, торцовых крышек и соединительных скоб, а также вспомогательных деталей для крепления к строительным конструкциям — скоб и подвесов. Длина прямой секции короба 3 м. Стальные короба КЛ-1 и КЛ-2 служат для прокладки в них питающих проводов и подвески к ним люминесцентных светильников в один и два ряда.

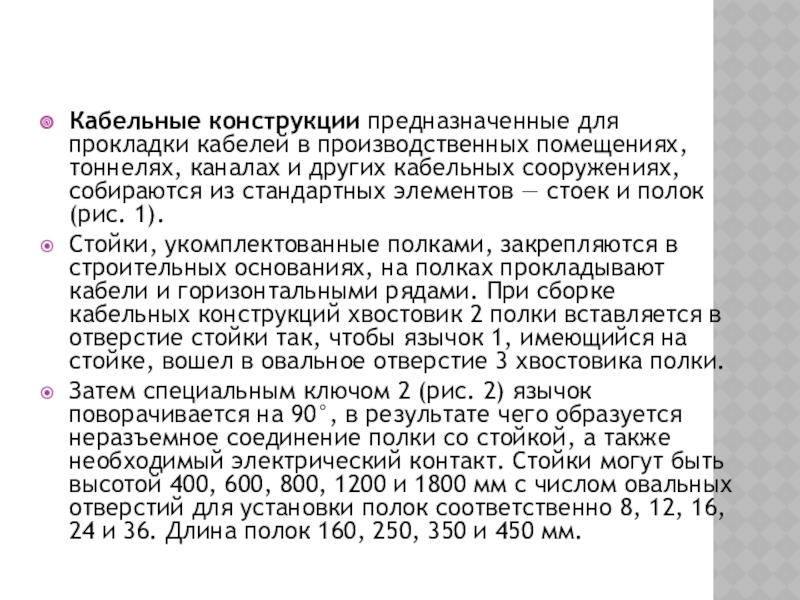

других кабельных сооружениях, собираются из стандартных элементов — стоек и полок (рис. 1).
Стойки, укомплектованные полками, закрепляются в строительных основаниях, на полках прокладывают кабели и горизонтальными рядами. При сборке кабельных конструкций хвостовик 2 полки вставляется в отверстие стойки так, чтобы язычок 1, имеющийся на стойке, вошел в овальное отверстие 3 хвостовика полки.

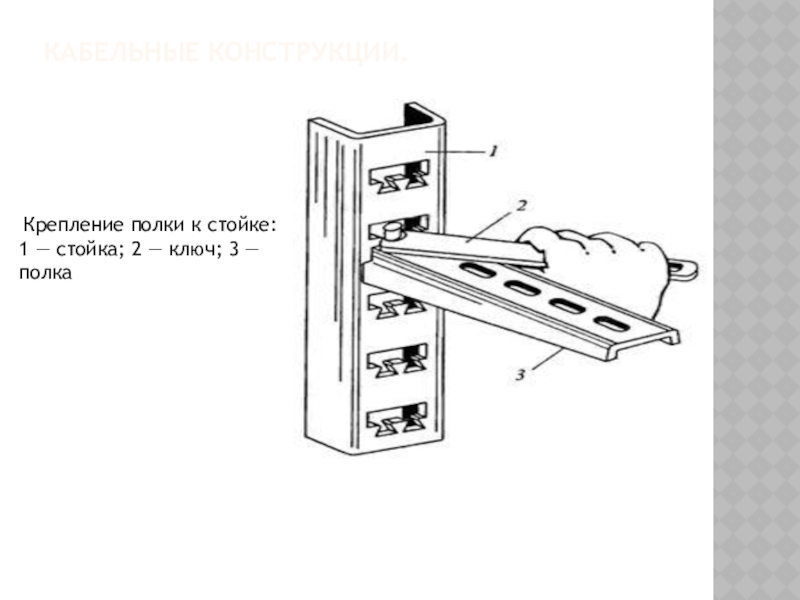

Затем специальным ключом 2 (рис. 2) язычок поворачивается на 90°, в результате чего образуется неразъемное соединение полки со стойкой, а также необходимый электрический контакт. Стойки могут быть высотой 400, 600, 800, 1200 и 1800 мм с числом овальных отверстий для установки полок соответственно 8, 12, 16, 24 и 36. Длина полок 160, 250, 350 и 450 мм.

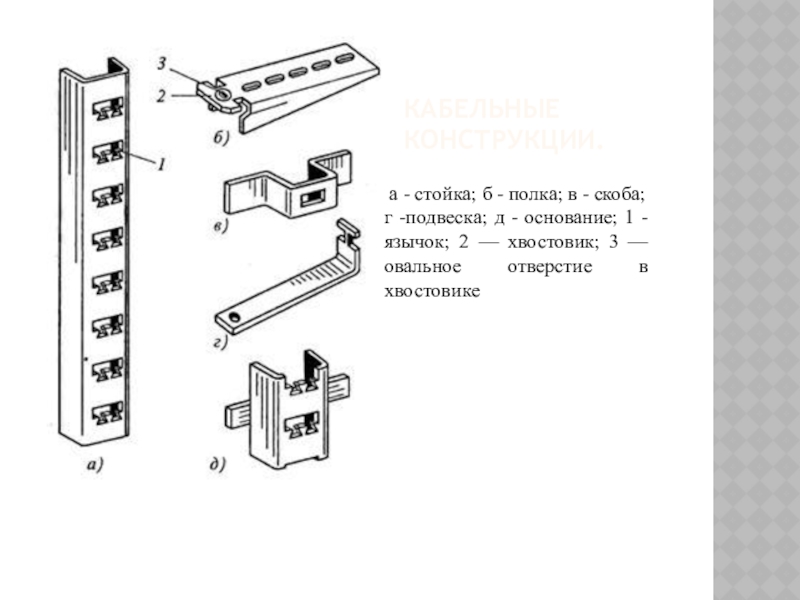

-подвеска; д - основание; 1 - язычок; 2 — хвостовик; 3 — овальное отверстие в хвостовике

3 — полка

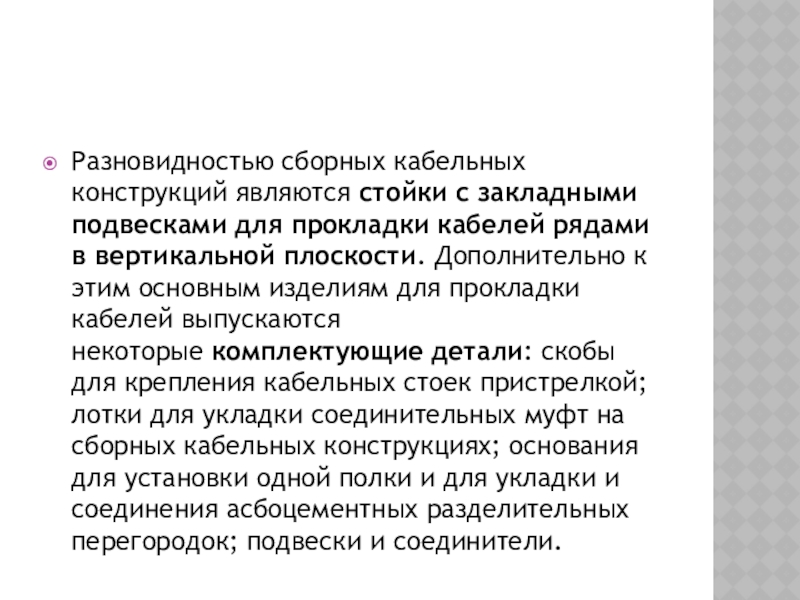

рядами в вертикальной плоскости. Дополнительно к этим основным изделиям для прокладки кабелей выпускаются некоторые комплектующие детали: скобы для крепления кабельных стоек пристрелкой; лотки для укладки соединительных муфт на сборных кабельных конструкциях; основания для установки одной полки и для укладки и соединения асбоцементных разделительных перегородок; подвески и соединители.

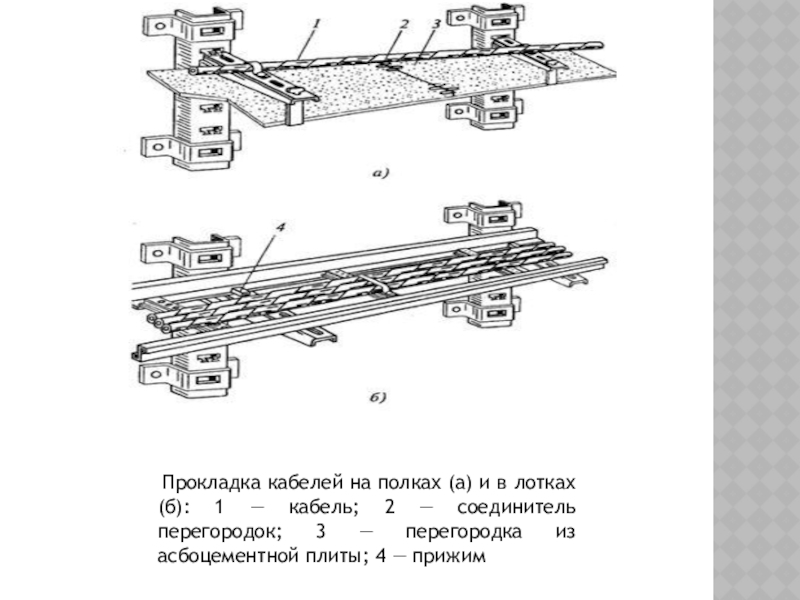

кабель; 2 — соединитель перегородок; 3 — перегородка из асбоцементной плиты; 4 — прижим
