Презентация, доклад по техническому обслуживанию автомобиля
Содержание
- 1. Презентация по техническому обслуживанию автомобиля
- 2. Подкапотное пространство ВАЗ–2108 6 – главный
- 3. (вид снизу): 1 – двигатель; 2 –
- 4. Проверка герметичности уплотнений двигателя и коробки передачПериодичность
- 5. Если следы подтекания появились вновь, значит есть
- 6. Если обнаружены следы подтекания масла из разных
- 7. ПОРЯДОК ВЫПОЛНЕНИЯ1. Сальники коленчатого вала, прокладка масляного картера, Сливная пробка, снизу автомобиля.

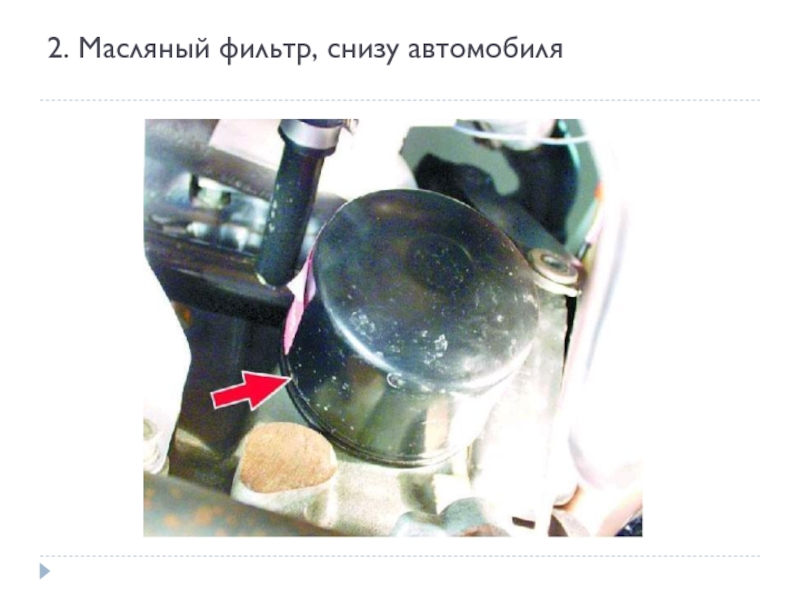

- 8. 2. Масляный фильтр, снизу автомобиля
- 9. 3. Прокладки головки блока цилиндров и крышки клапанов, уплотнение указателя (щупа) уровня масла, в моторном отсеке.
- 10. 4. Соединение шланга вентиляции картера со штуцером на направляющей трубке указателя (щупа) уровня масла, снизу автомобиля.
- 11. Коробка передач (места контроля утечки масла)1. Уплотнение указателя (щупа) уровня масла, в моторном отсеке.
- 12. 2. Места соединения картеров коробки передач и

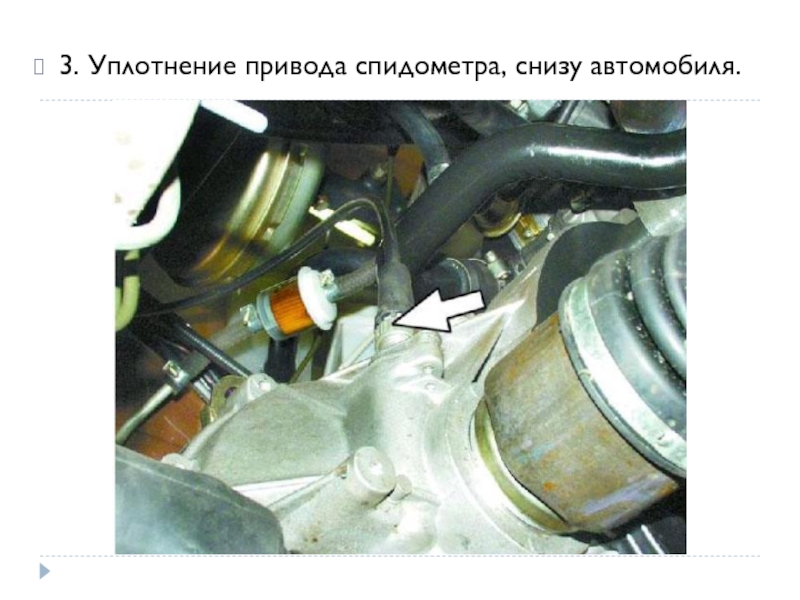

- 13. 3. Уплотнение привода спидометра, снизу автомобиля.
- 14. Проверка герметичности системы охлажденияПериодичность проверкиГерметичность и состояние
- 15. Осмотрите сливные пробки радиатора и двигателя, а

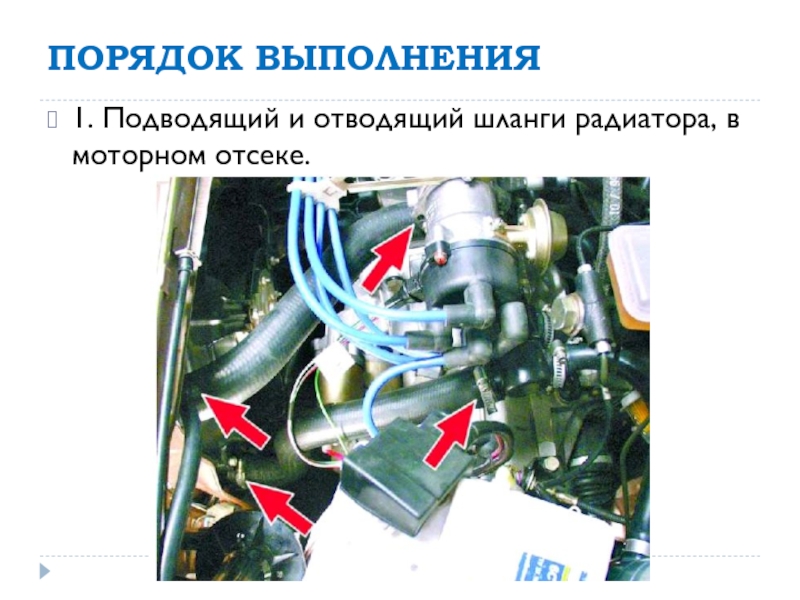

- 16. 1. Подводящий и отводящий шланги радиатора, в моторном отсеке. ПОРЯДОК ВЫПОЛНЕНИЯ

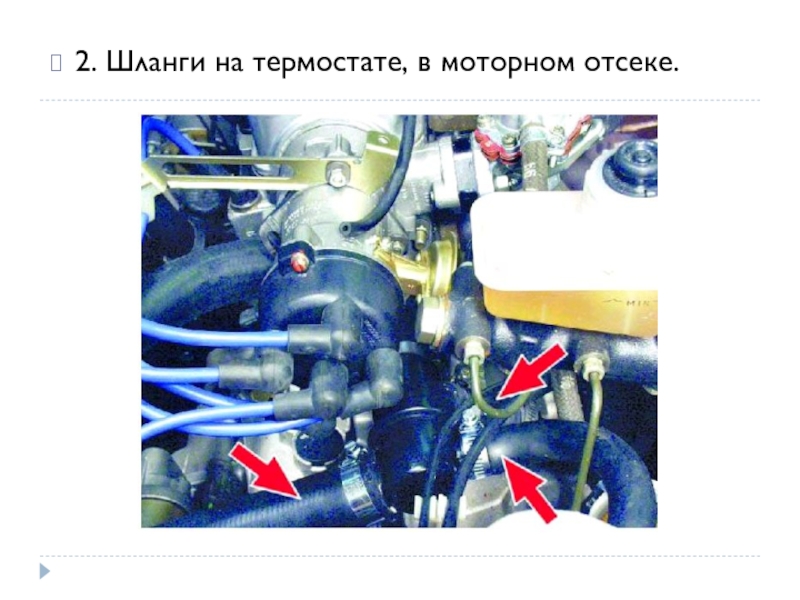

- 17. 2. Шланги на термостате, в моторном отсеке.

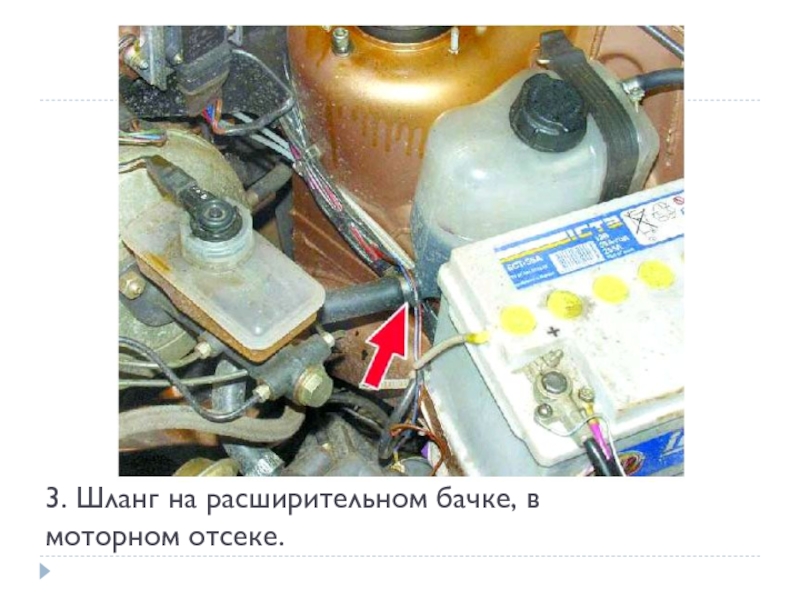

- 18. 3. Шланг на расширительном бачке, в моторном отсеке.

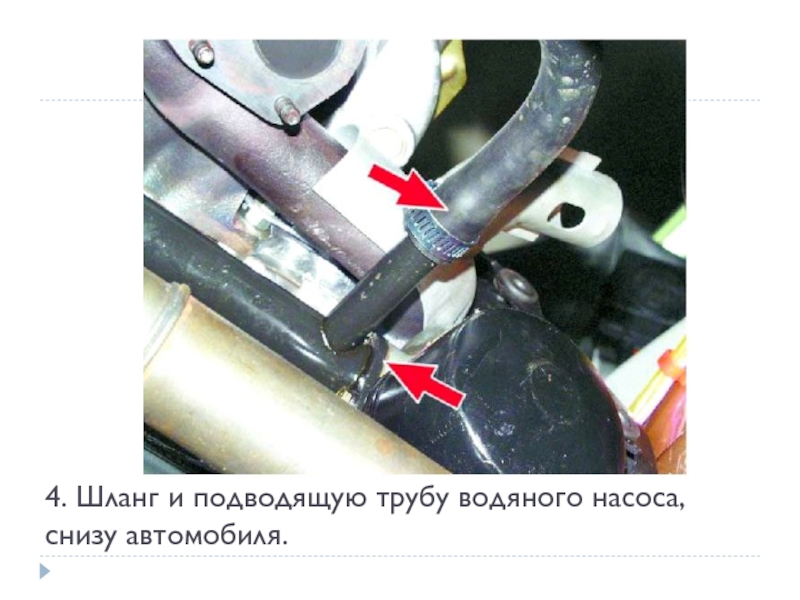

- 19. 4. Шланг и подводящую трубу водяного насоса, снизу автомобиля.

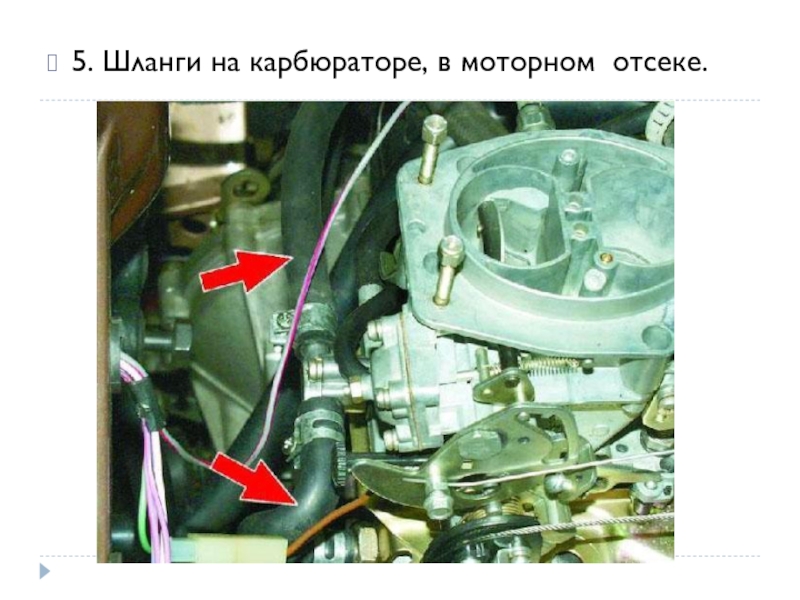

- 20. 5. Шланги на карбюраторе, в моторном отсеке.

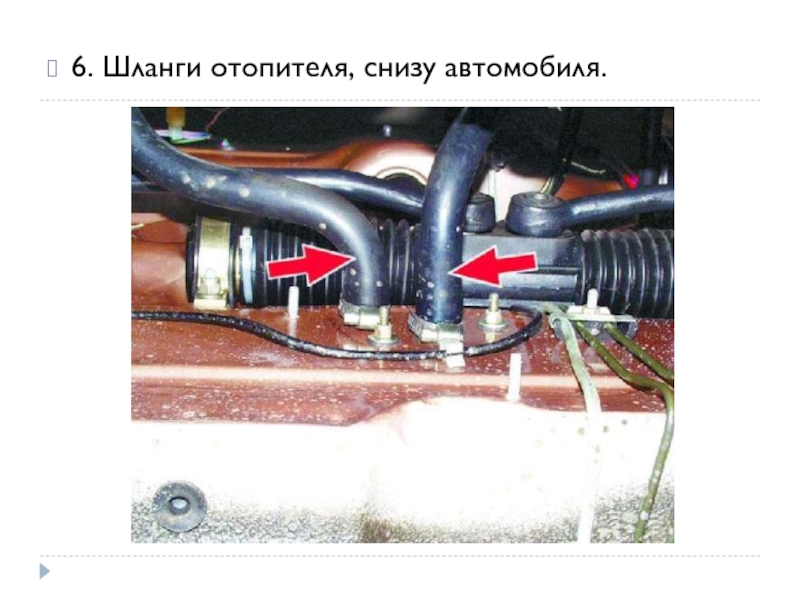

- 21. 6. Шланги отопителя, снизу автомобиля.

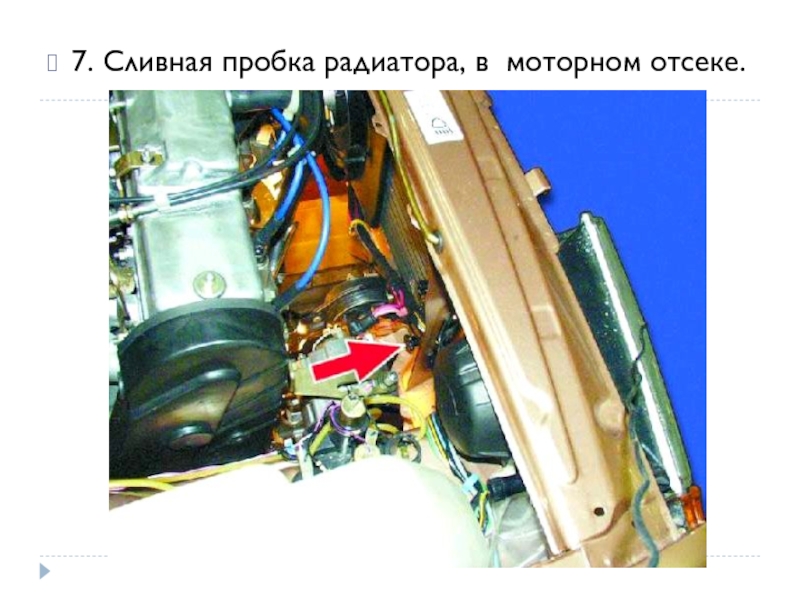

- 22. 7. Сливная пробка радиатора, в моторном отсеке.

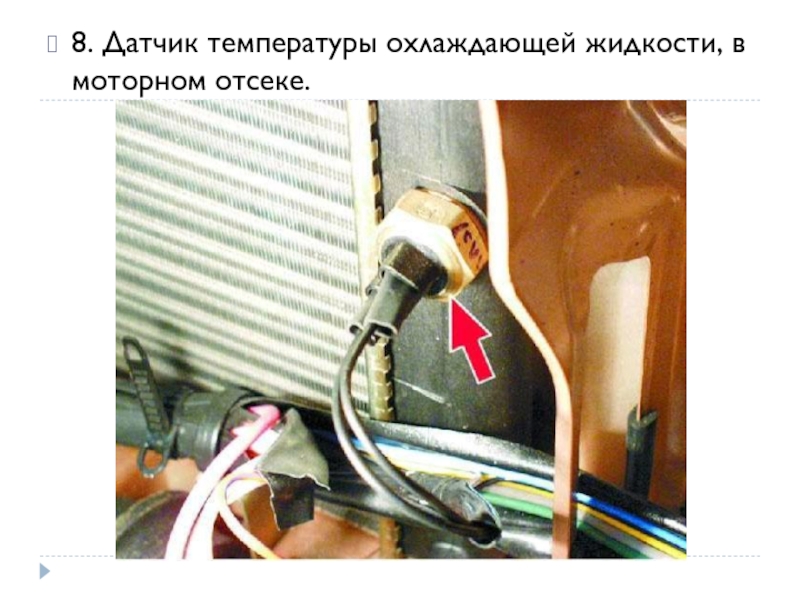

- 23. 8. Датчик температуры охлаждающей жидкости, в моторном отсеке.

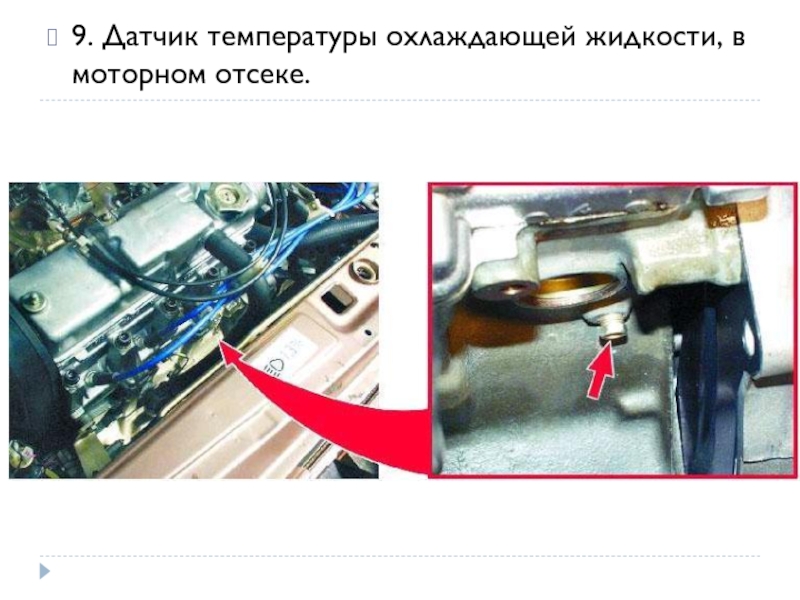

- 24. 9. Датчик температуры охлаждающей жидкости, в моторном отсеке.
- 25. Проверка герметичности топливной системыГерметичность и состояние шлангов

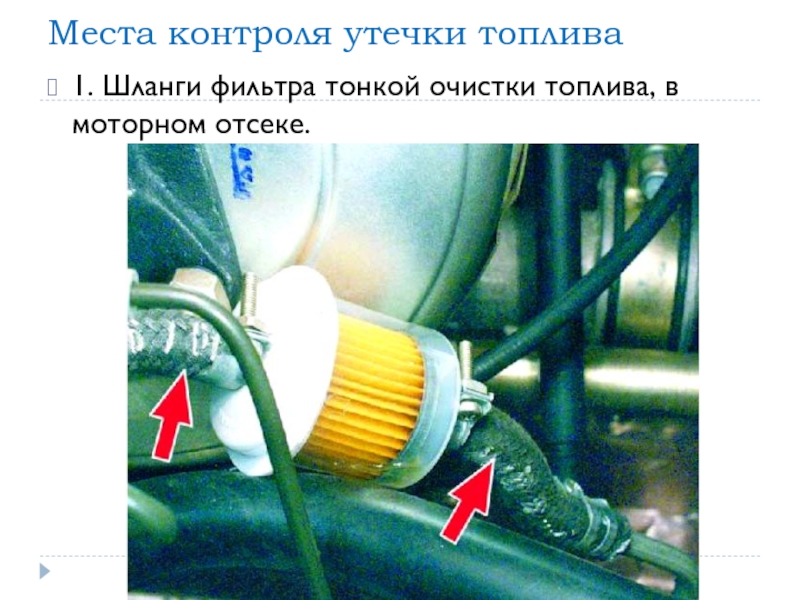

- 26. Места контроля утечки топлива1. Шланги фильтра тонкой очистки топлива, в моторном отсеке.

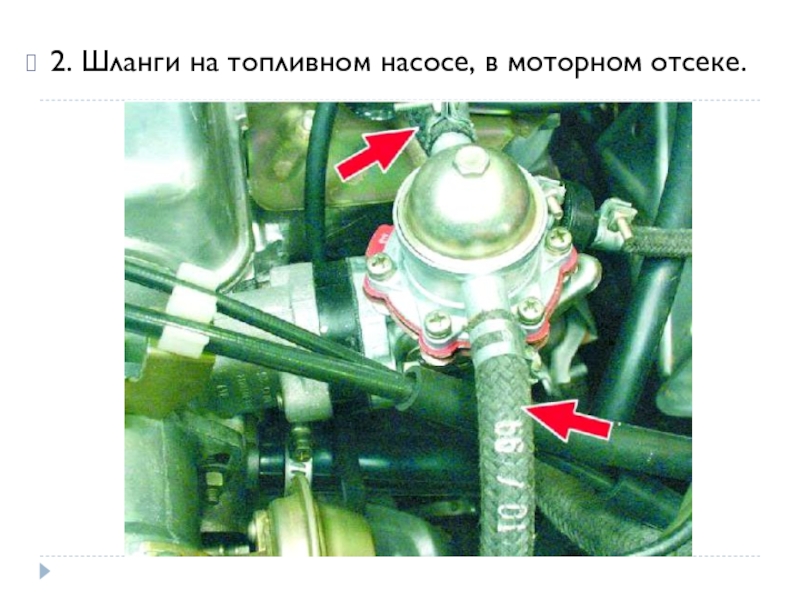

- 27. 2. Шланги на топливном насосе, в моторном отсеке.
- 28. 3. Шланг от топливного насоса и шланг обратного слива топлива на карбюраторе, в моторном отсеке.

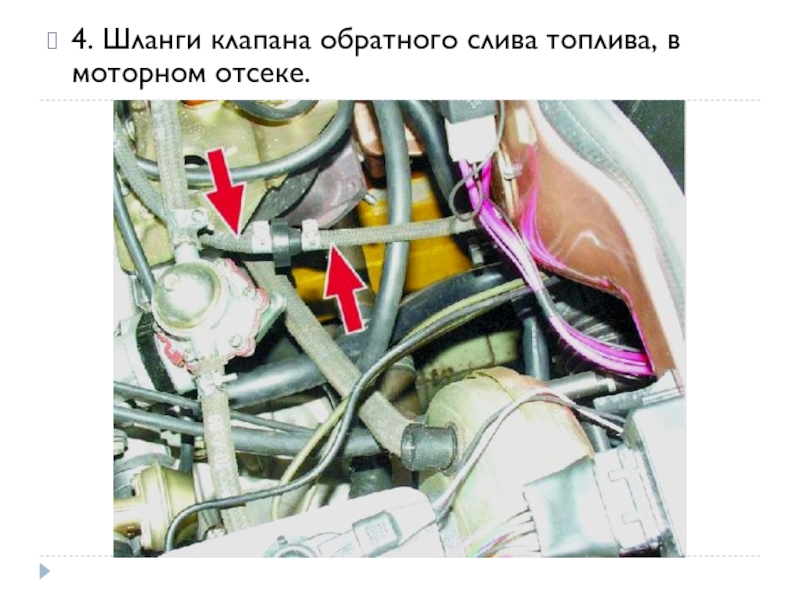

- 29. 4. Шланги клапана обратного слива топлива, в моторном отсеке.
- 30. 5. Снизу автомобиля осмотрите топливопроводы по всей

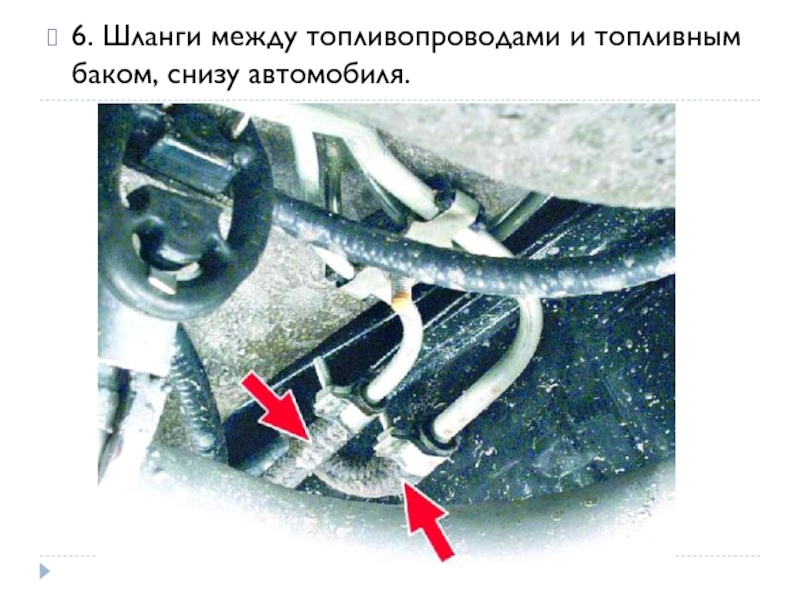

- 31. 6. Шланги между топливопроводами и топливным баком, снизу автомобиля.
Подкапотное пространство ВАЗ–2108 6 – главный цилиндр тормоза; 7 – блок реле и предохранителей; 8 – расширительный бачок; 9 – аккумуляторная батарея; 10 – распределитель зажигания(вид сверху): 1 – двигатель; 2 – бачок

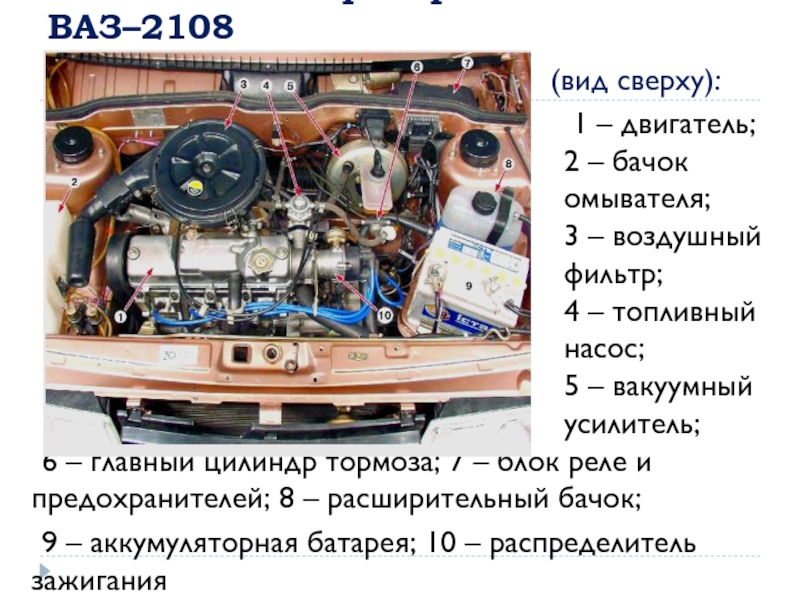

Слайд 2Подкапотное пространство ВАЗ–2108
6 – главный цилиндр тормоза; 7 –
блок реле и предохранителей; 8 – расширительный бачок;
9 – аккумуляторная батарея; 10 – распределитель зажигания
9 – аккумуляторная батарея; 10 – распределитель зажигания
(вид сверху):
1 – двигатель;
2 – бачок омывателя;
3 – воздушный фильтр;
4 – топливный насос;
5 – вакуумный усилитель;

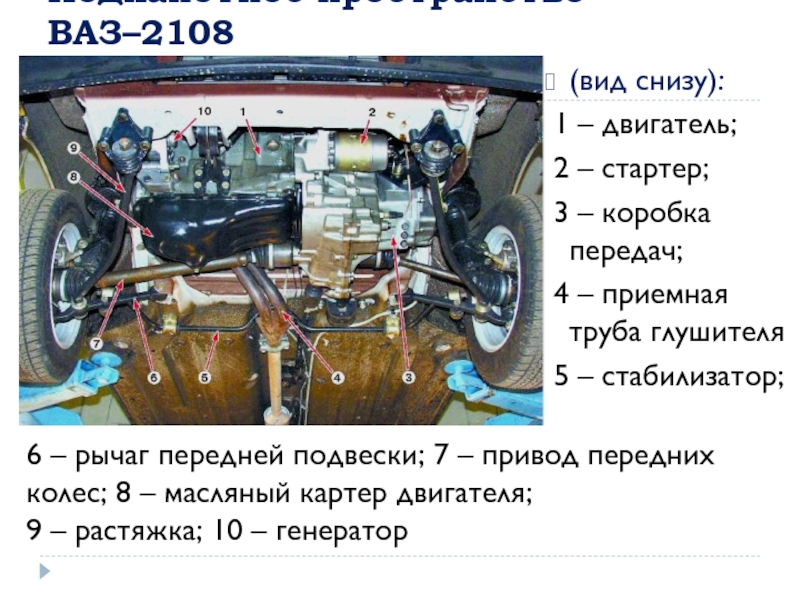

Слайд 3(вид снизу):
1 – двигатель;
2 – стартер;
3
– коробка передач;
4 – приемная труба глушителя
5 – стабилизатор;
4 – приемная труба глушителя
5 – стабилизатор;
Подкапотное пространство ВАЗ–2108
6 – рычаг передней подвески; 7 – привод передних колес; 8 – масляный картер двигателя;
9 – растяжка; 10 – генератор

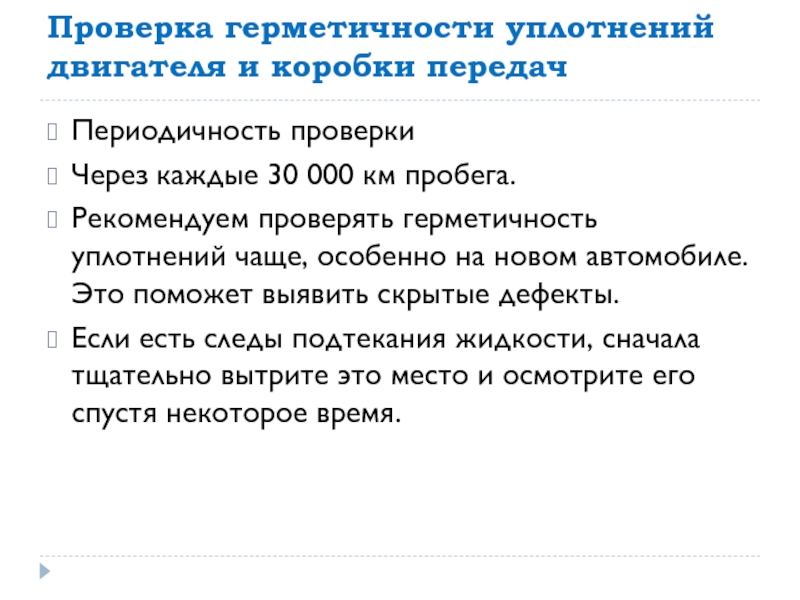

Слайд 4Проверка герметичности уплотнений двигателя и коробки передач
Периодичность проверки
Через каждые 30
000 км пробега.
Рекомендуем проверять герметичность уплотнений чаще, особенно на новом автомобиле. Это поможет выявить скрытые дефекты.
Если есть следы подтекания жидкости, сначала тщательно вытрите это место и осмотрите его спустя некоторое время.
Рекомендуем проверять герметичность уплотнений чаще, особенно на новом автомобиле. Это поможет выявить скрытые дефекты.
Если есть следы подтекания жидкости, сначала тщательно вытрите это место и осмотрите его спустя некоторое время.

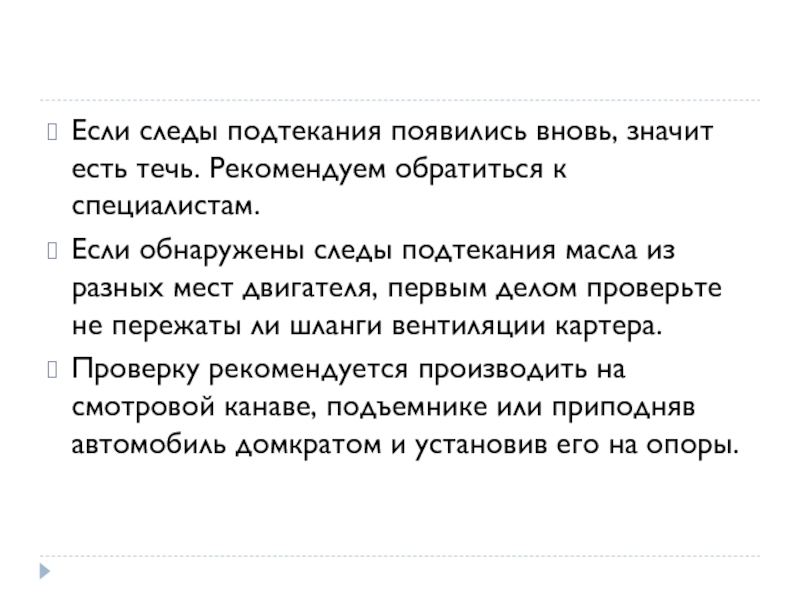

Слайд 5Если следы подтекания появились вновь, значит есть течь. Рекомендуем обратиться к
специалистам.

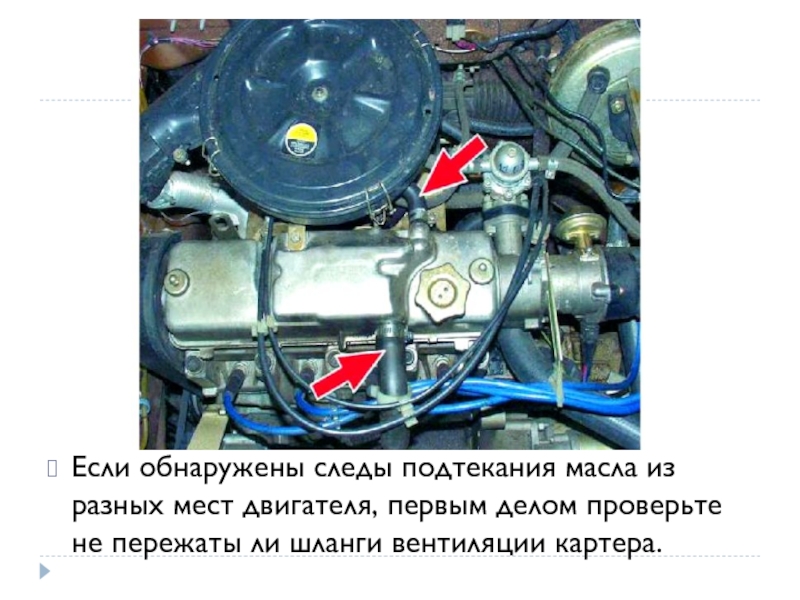

Если обнаружены следы подтекания масла из разных мест двигателя, первым делом проверьте не пережаты ли шланги вентиляции картера.
Проверку рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры.
Если обнаружены следы подтекания масла из разных мест двигателя, первым делом проверьте не пережаты ли шланги вентиляции картера.
Проверку рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры.
Слайд 6Если обнаружены следы подтекания масла из разных мест двигателя, первым делом
проверьте не пережаты ли шланги вентиляции картера.

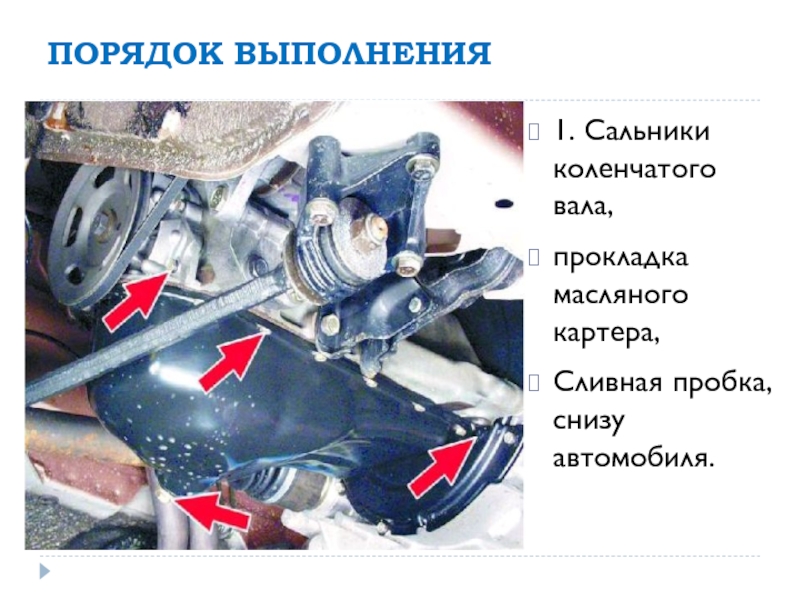

Слайд 7ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сальники коленчатого вала,
прокладка масляного картера,
Сливная пробка, снизу
автомобиля.

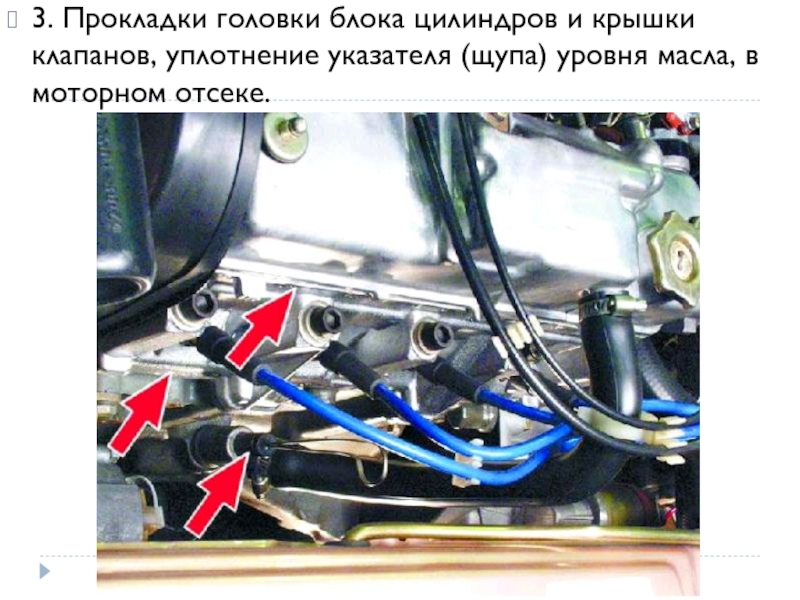

Слайд 93. Прокладки головки блока цилиндров и крышки клапанов, уплотнение указателя (щупа)
уровня масла, в моторном отсеке.

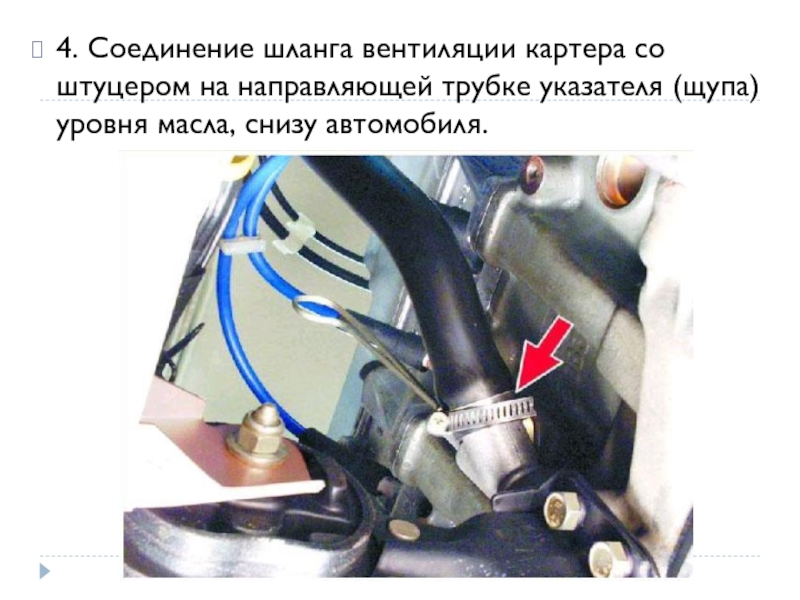

Слайд 104. Соединение шланга вентиляции картера со штуцером на направляющей трубке указателя
(щупа) уровня масла, снизу автомобиля.

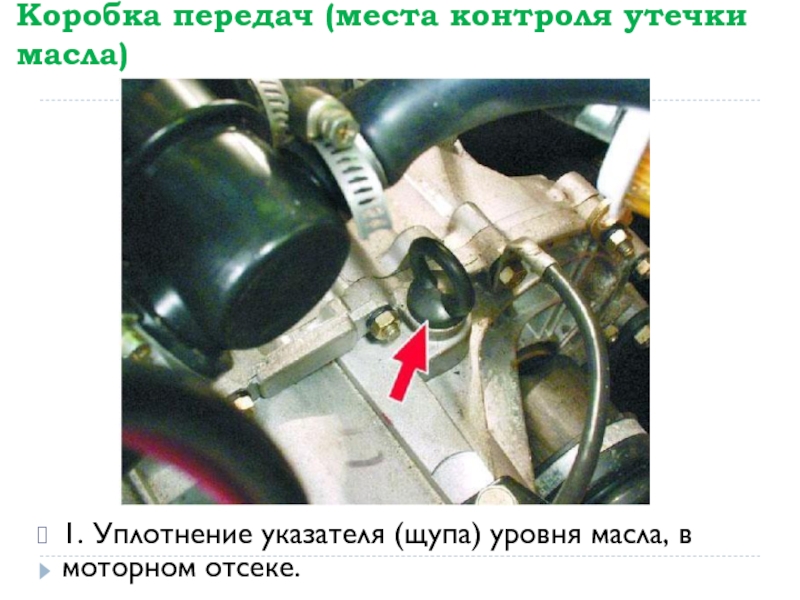

Слайд 11Коробка передач (места контроля утечки масла)
1. Уплотнение указателя (щупа) уровня масла,
в моторном отсеке.

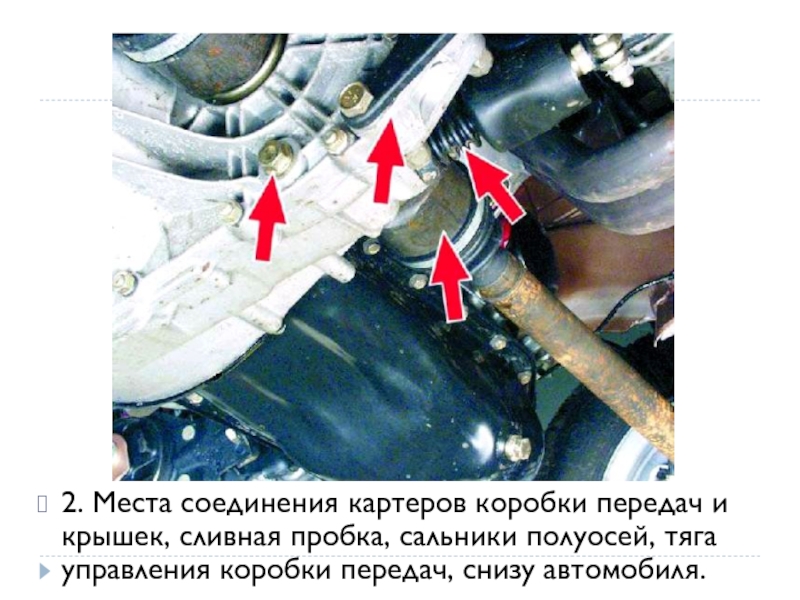

Слайд 122. Места соединения картеров коробки передач и крышек, сливная пробка, сальники
полуосей, тяга управления коробки передач, снизу автомобиля.

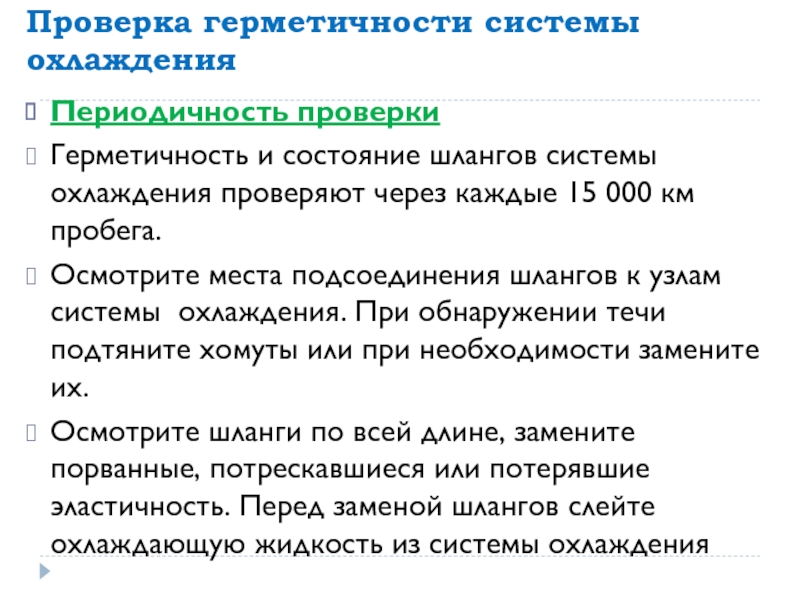

Слайд 14Проверка герметичности системы охлаждения
Периодичность проверки
Герметичность и состояние шлангов системы охлаждения проверяют
через каждые 15 000 км пробега.
Осмотрите места подсоединения шлангов к узлам системы охлаждения. При обнаружении течи подтяните хомуты или при необходимости замените их.
Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или потерявшие эластичность. Перед заменой шлангов слейте охлаждающую жидкость из системы охлаждения
Осмотрите места подсоединения шлангов к узлам системы охлаждения. При обнаружении течи подтяните хомуты или при необходимости замените их.
Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или потерявшие эластичность. Перед заменой шлангов слейте охлаждающую жидкость из системы охлаждения

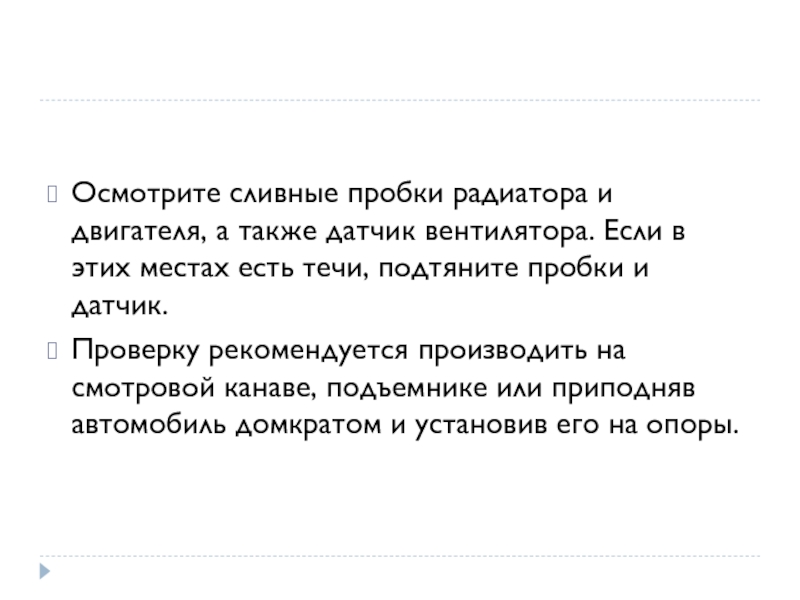

Слайд 15Осмотрите сливные пробки радиатора и двигателя, а также датчик вентилятора. Если
в этих местах есть течи, подтяните пробки и датчик.
Проверку рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры.
Проверку рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры.

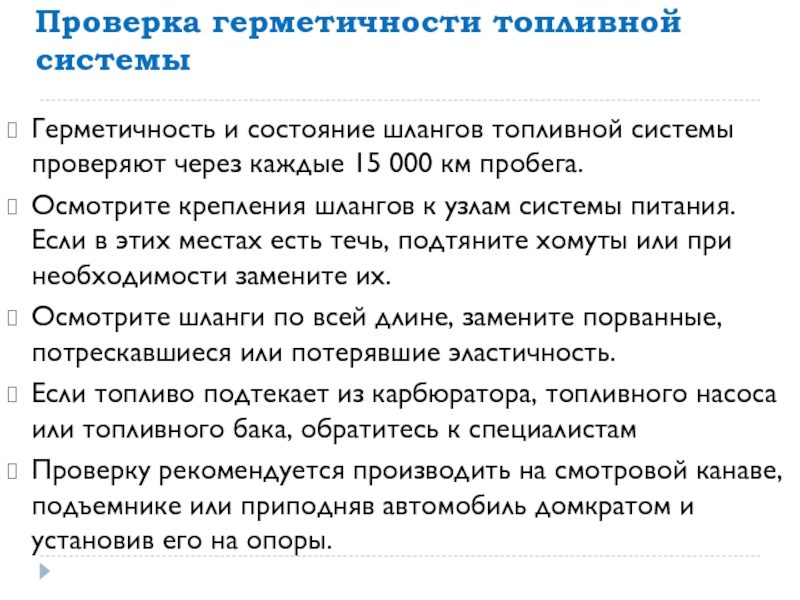

Слайд 25Проверка герметичности топливной системы
Герметичность и состояние шлангов топливной системы проверяют через
каждые 15 000 км пробега.
Осмотрите крепления шлангов к узлам системы питания. Если в этих местах есть течь, подтяните хомуты или при необходимости замените их.
Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или потерявшие эластичность.
Если топливо подтекает из карбюратора, топливного насоса или топливного бака, обратитесь к специалистам
Проверку рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры.
Осмотрите крепления шлангов к узлам системы питания. Если в этих местах есть течь, подтяните хомуты или при необходимости замените их.
Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или потерявшие эластичность.
Если топливо подтекает из карбюратора, топливного насоса или топливного бака, обратитесь к специалистам
Проверку рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры.

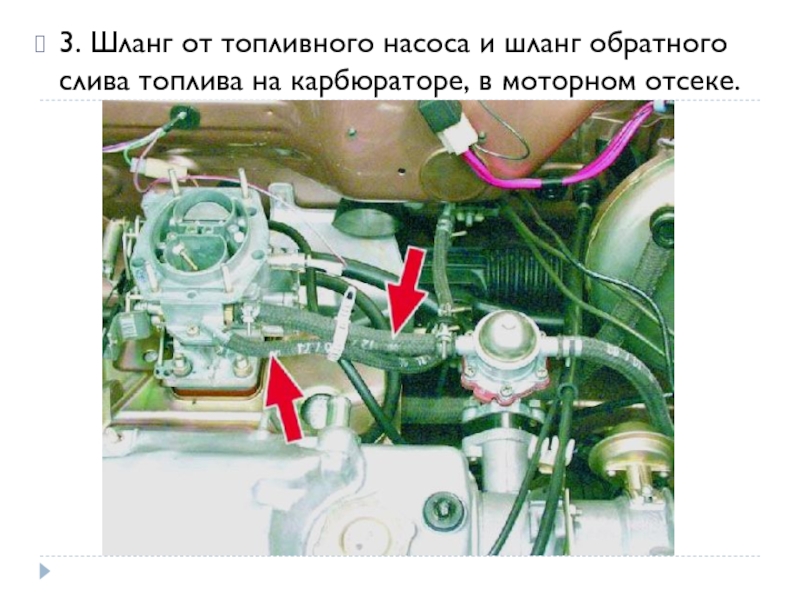

Слайд 283. Шланг от топливного насоса и шланг обратного слива топлива на
карбюраторе, в моторном отсеке.

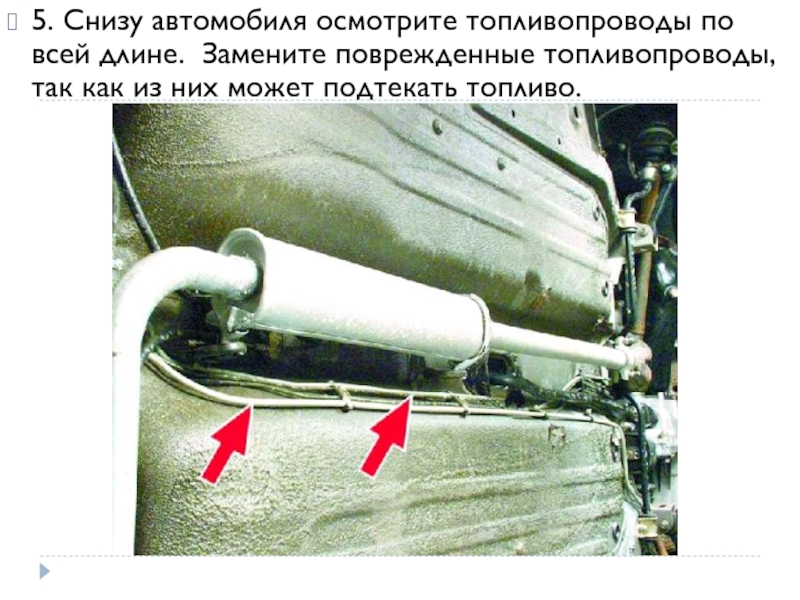

Слайд 305. Снизу автомобиля осмотрите топливопроводы по всей длине. Замените поврежденные топливопроводы,
так как из них может подтекать топливо.
