Презентация, доклад по Техническим средствам информатизации на тему: Блоки питания
Содержание
- 1. Презентация по Техническим средствам информатизации на тему: Блоки питания
- 2. Цели занятияповторить основные конструктивные компоненты системного блока,
- 3. План занятияПроверка домашнего заданияДисководыБлоки питанияПодбор комплектации системного блокаТСИ
- 4. Хорошо ли мы знаем материнскую платуПроверка домашнего задания
- 5. Хорошо ли мы знаем материнскую платуОпишите и
- 6. ПримерПроверка домашнего заданияUSB( универсальная последовательная шина») — последовательный интерфейс для подключения периферийных устройств к вычислительной технике.
- 7. 1. Назовите и охарактеризуйте интерфейс Проверка домашнего задания
- 8. Проверка домашнего заданияAGP (от англ. Accelerated Graphics Port, ускоренный графический порт) — специализированная 32-разрядная системная шина для видеокарты AGP
- 9. Проверка домашнего задания2. Назовите и охарактеризуйте интерфейс
- 10. Проверка домашнего заданияPCI — шина ввода-вывода для
- 11. Проверка домашнего задания3. Назовите и охарактеризуйте интерфейс

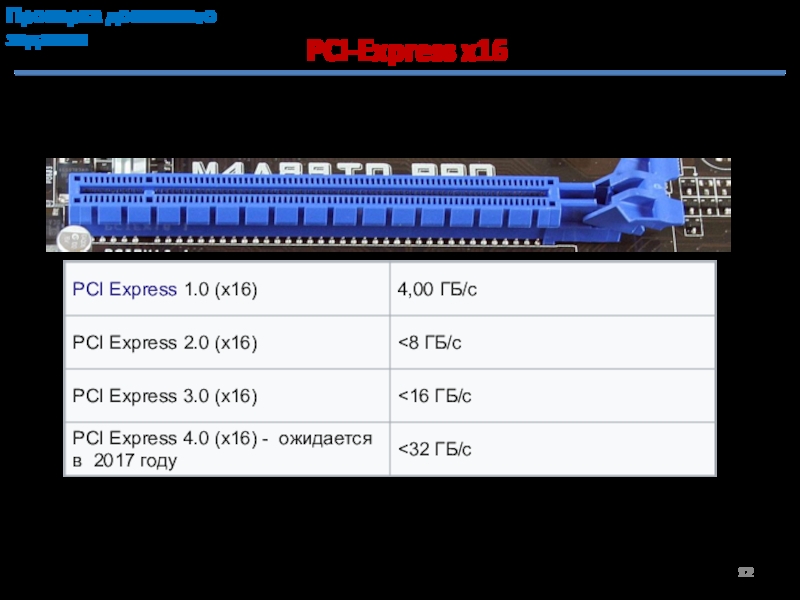

- 12. Проверка домашнего заданияPCI-Express x16Используется для подключения видеокарты в систему

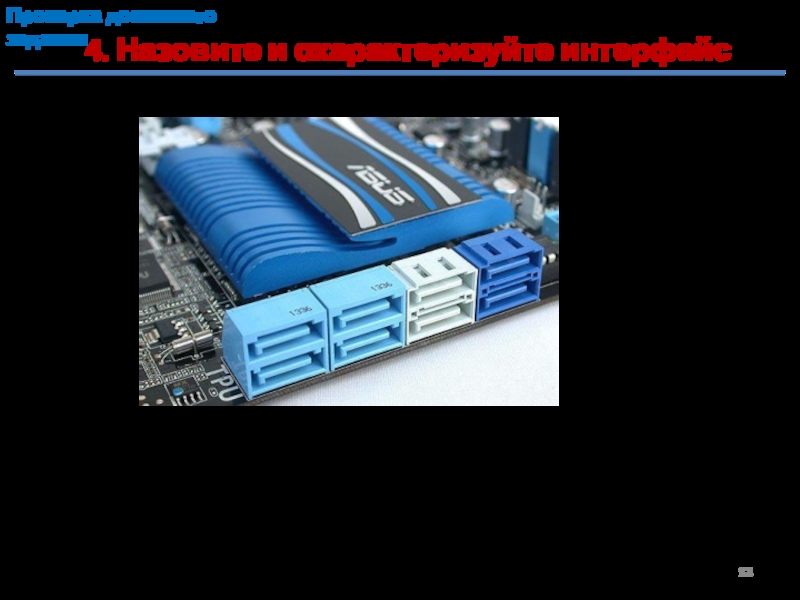

- 13. Проверка домашнего задания4. Назовите и охарактеризуйте интерфейс
- 14. Проверка домашнего заданияSATA 2 – SATA 3SATA

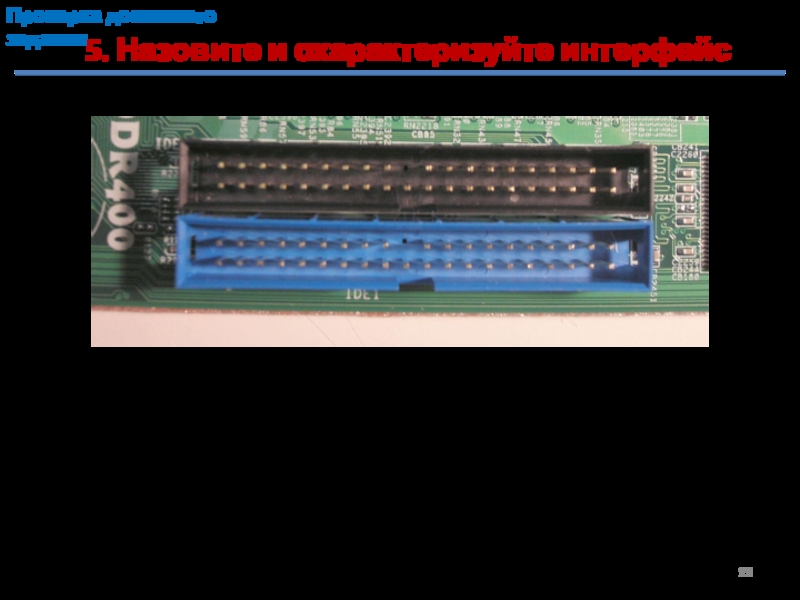

- 15. Проверка домашнего задания5. Назовите и охарактеризуйте интерфейс
- 16. Проверка домашнего заданияATA (IDE)ATA (англ. Advanced Technology

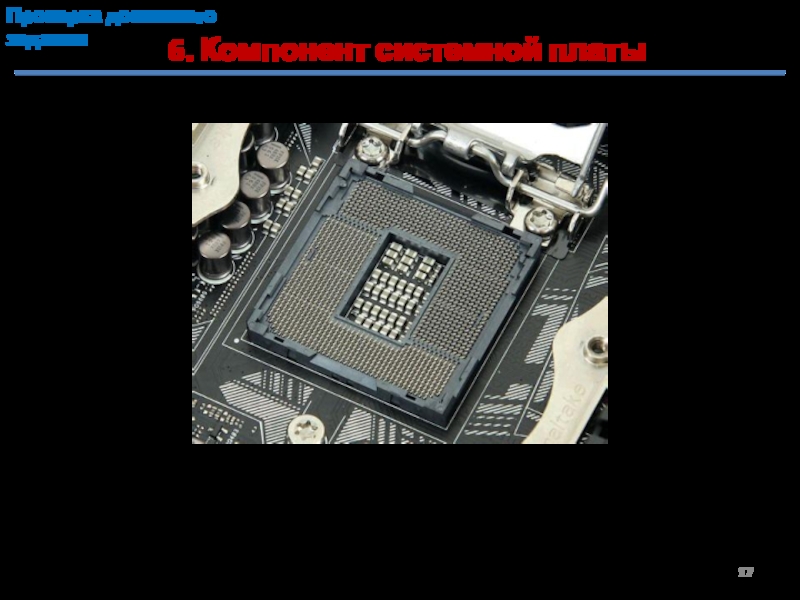

- 17. Проверка домашнего задания6. Компонент системной платы

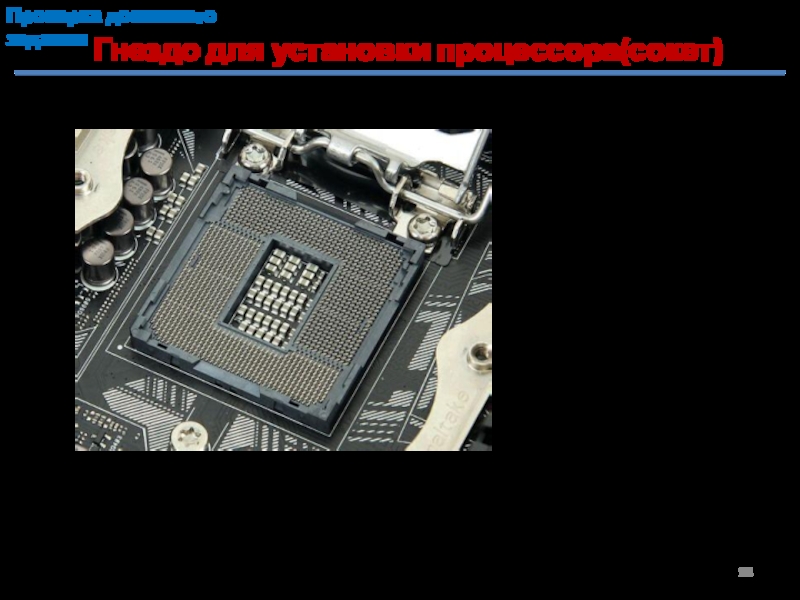

- 18. Проверка домашнего заданияГнездо для установки процессора(сокет)
- 19. Проверка домашнего задания7. Компонент системной платы
- 20. Проверка домашнего заданияПитание процессора4(8)–контактный дополнительный разъём 12 вольт для питания процессора
- 21. Проверка домашнего задания8. Компонент системной платы
- 22. Проверка домашнего заданияПитание системной платы20/24 контактный разъем подключения питания к системной плате
- 23. Проверка домашнего задания9. Компонент системной платы

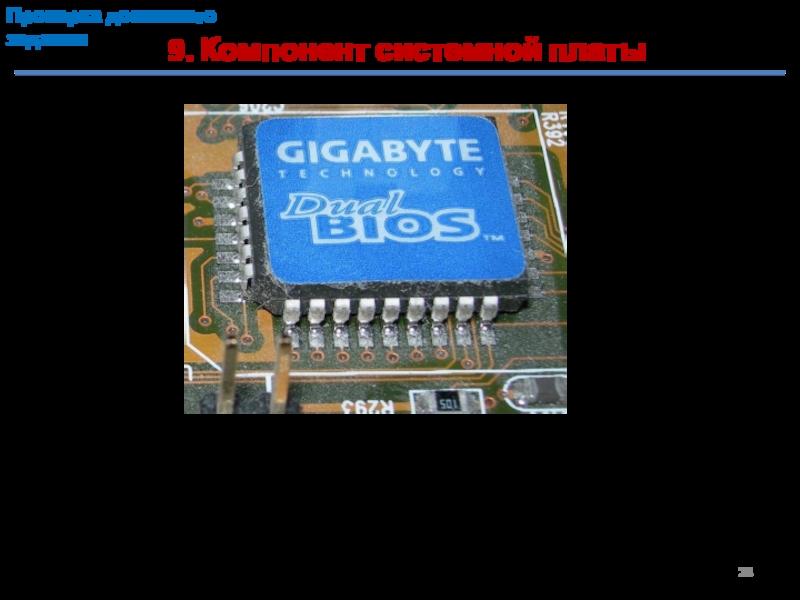

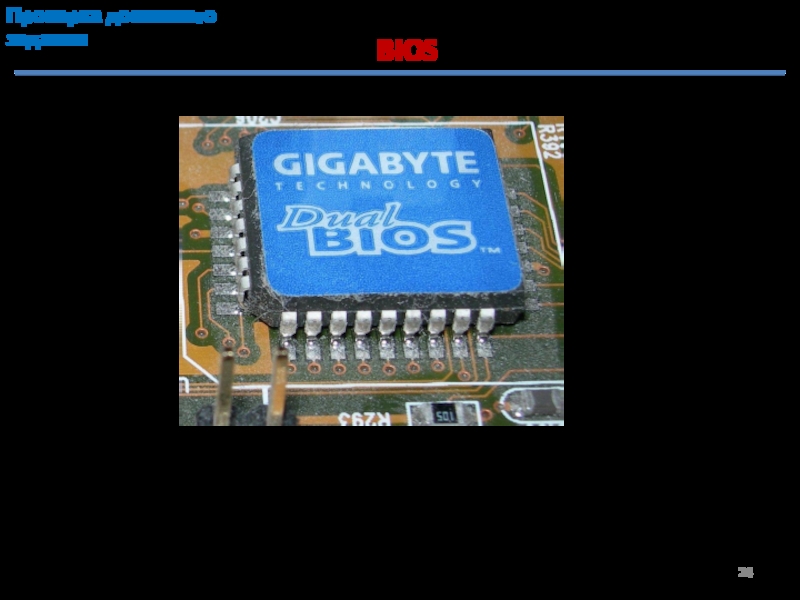

- 24. Проверка домашнего заданияBIOS микросхема ПЗУ, содержащая код BIOS

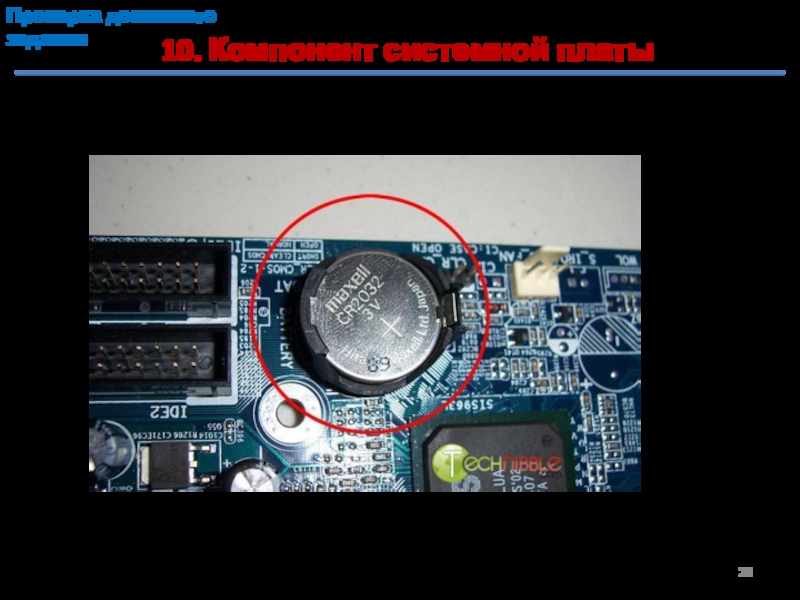

- 25. Проверка домашнего задания10. Компонент системной платы

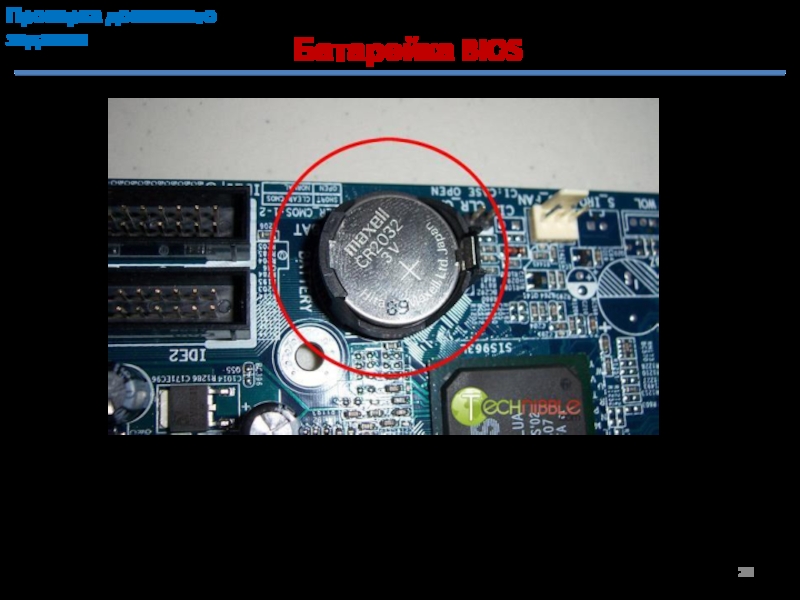

- 26. Проверка домашнего заданияБатарейка BIOS

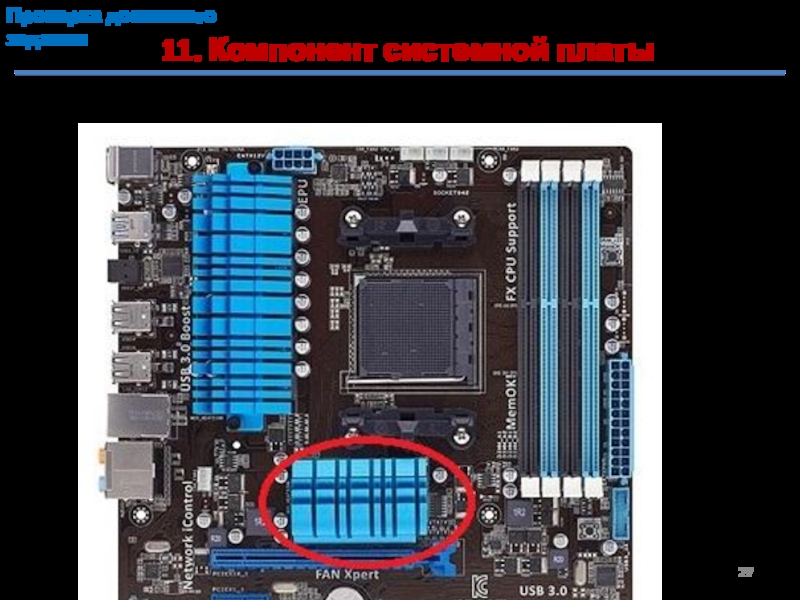

- 27. Проверка домашнего задания11. Компонент системной платы

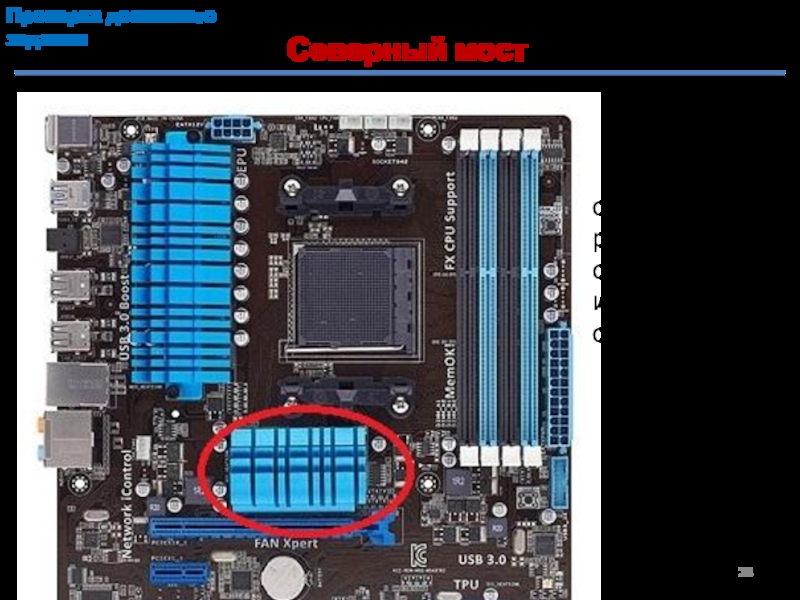

- 28. Проверка домашнего заданияСеверный мостотвечает за работу (CPU) с ОЗУ и видеоадаптером.
- 29. Проверка домашнего задания12. Компонент системной платы
- 30. Проверка домашнего заданияЮжный мостОтвечает за так называемые

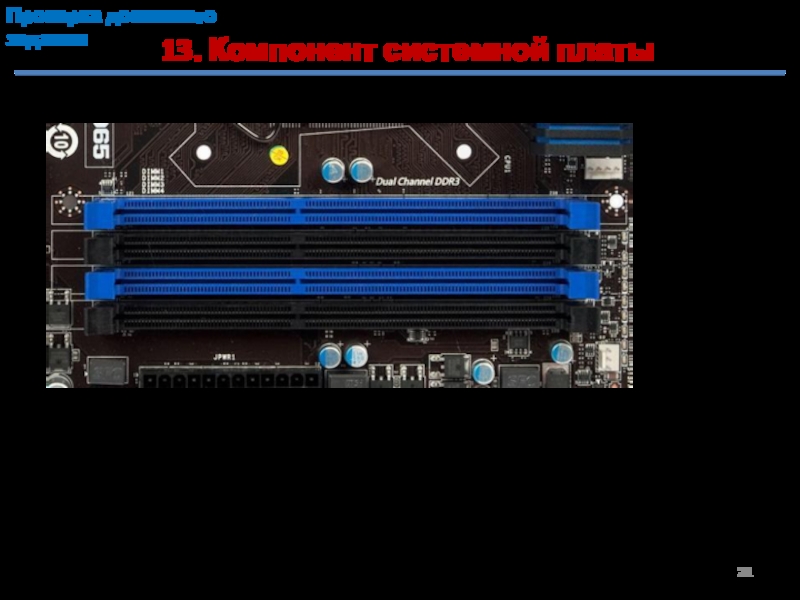

- 31. Проверка домашнего задания13. Компонент системной платы
- 32. Проверка домашнего заданияСлоты для установки планок оперативной памяти
- 33. Проверка домашнего задания14. Назовите и охарактеризуйте интерфейс
- 34. Проверка домашнего заданияПорт PS/2PS/2 - порт подключения клавиатуры (фиолетовый) и/или мыши(зеленый).
- 35. Проверка домашнего задания15. Назовите и охарактеризуйте интерфейс
- 36. Проверка домашнего заданияS/PDIF используется для подключения цифрового оптического аудио кабеля
- 37. Проверка домашнего задания16. Назовите и охарактеризуйте интерфейс
- 38. Проверка домашнего заданияDVI DVI - предназначен для передачи видеоизображения на цифровые устройства отображения, такие как мониторы и проекторы

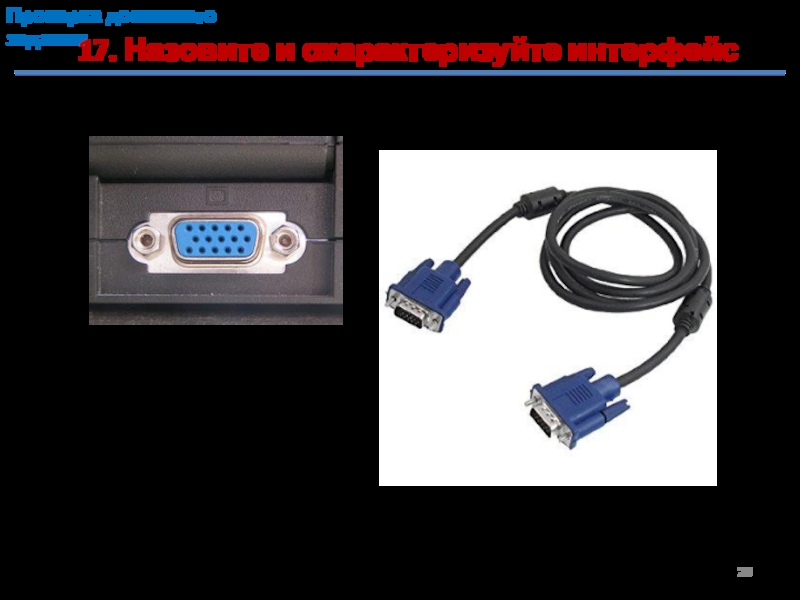

- 39. Проверка домашнего задания17. Назовите и охарактеризуйте интерфейс
- 40. Проверка домашнего заданияVGA VGA (D-SUB) - интерфейс аналоговой передачи видеоизображения на мониторы, проектора.
- 41. Проверка домашнего задания18. Назовите и охарактеризуйте интерфейс
- 42. Проверка домашнего заданияHDMI интерфейс для мультимедиа высокой чёткости, позволяющий
- 43. Проверка домашнего задания19. Назовите и охарактеризуйте интерфейс
- 44. Проверка домашнего заданияDisplayPort DisplayPort предполагается к использованию в
- 45. Проверка домашнего задания20. Назовите и охарактеризуйте интерфейс

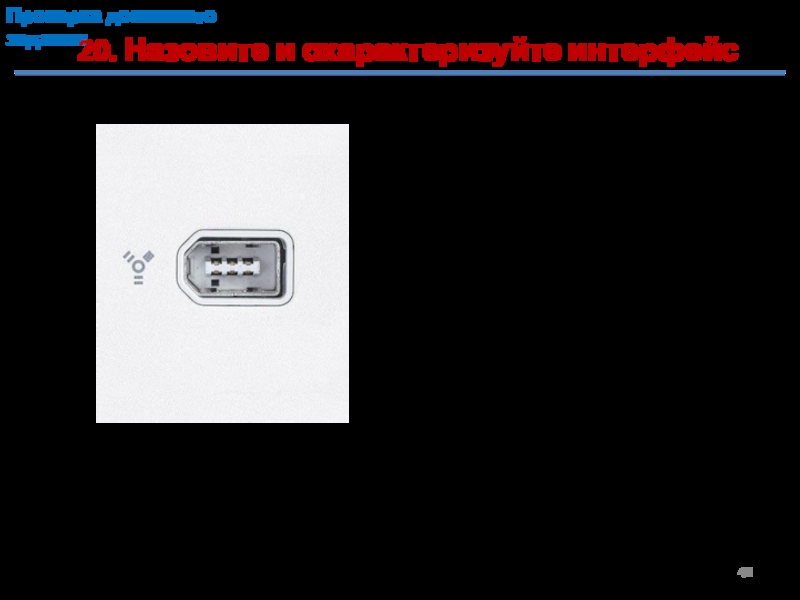

- 46. Проверка домашнего заданияIEEE 1394 (FireWire, i-Link) IEEE1394 - последовательная высокоскоростная шина, предназначенная
- 47. Проверка домашнего задания21. Назовите и охарактеризуйте интерфейс
- 48. Проверка домашнего заданияThunderbolt Thunderbolt - интерфейс для подключения периферийных устройств
- 49. Проверка домашнего задания22. Назовите и охарактеризуйте интерфейс
- 50. Проверка домашнего заданияeSATA e—Sata (external Sata, внешний последовательный ATA порт)
- 51. Проверка домашнего задания23. Назовите и охарактеризуйте интерфейс
- 52. Проверка домашнего заданияCOM-port(RS-232)Последовательный порт ПК - двунаправленный
- 53. Проверка домашнего задания24. Назовите и охарактеризуйте интерфейс
- 54. Проверка домашнего заданияRJ-45RJ-45 (LAN) - интерфейс для подключения локальной сети (интернет, интранет)
- 55. Проверка домашнего задания25. Назовите и охарактеризуйте интерфейс
- 56. Проверка домашнего заданияLPTLPT - международный стандарт параллельного интерфейса для подключения периферийных устройств персонального компьютера (принтер, сканер). Практически не используется
- 57. Проверка домашнего задания26. Назовите и охарактеризуйте интерфейс
- 58. Проверка домашнего заданияM.2M.2 (ранее известный как Next
- 59. Дисководы
- 60. ДисководДисковод — устройство компьютера, позволяющее осуществить чтение и запись информации

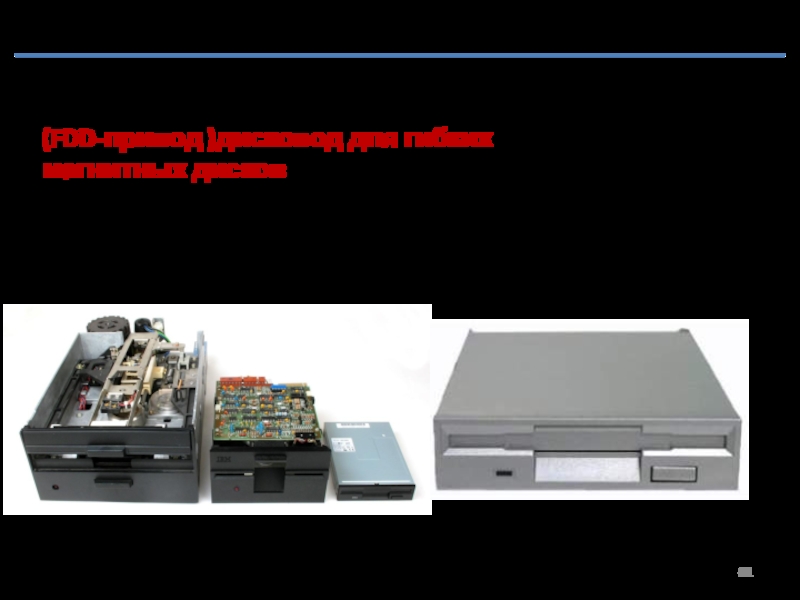

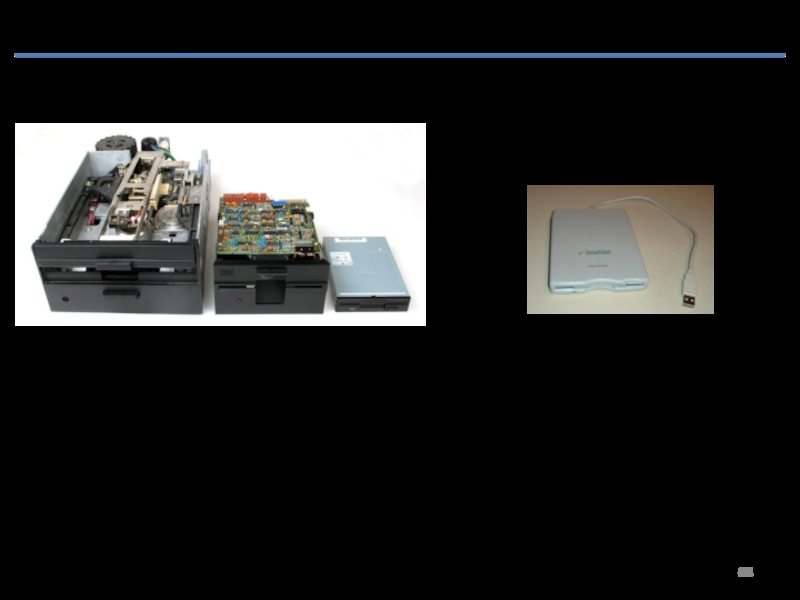

- 61. Типы дисководов(FDD-привод )дисковод для гибких магнитных дисковскорость

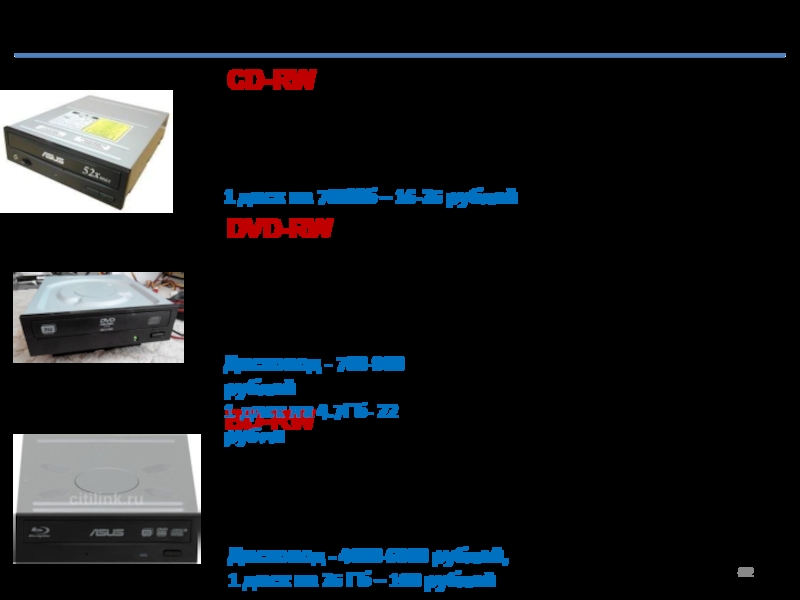

- 62. Типы дисководовCD-RWЕмкость 900 МБСкорость чтения и записи
- 63. Форм-факторВнутренние флоппи-дисководы: носитель 8, 5¼ и 3½" дюймовВнешний

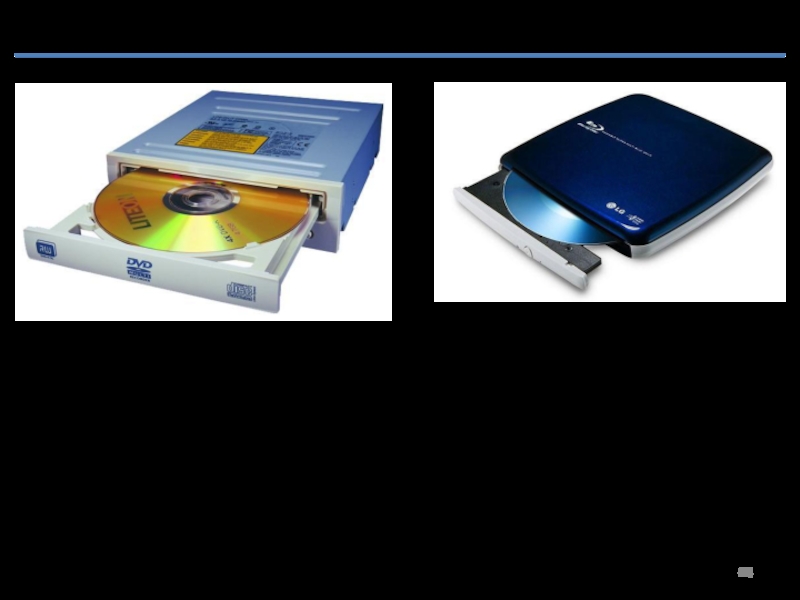

- 64. Внешние(подключаются по USB или SATA)внутренниеФорм-фактор
- 65. Блок питания

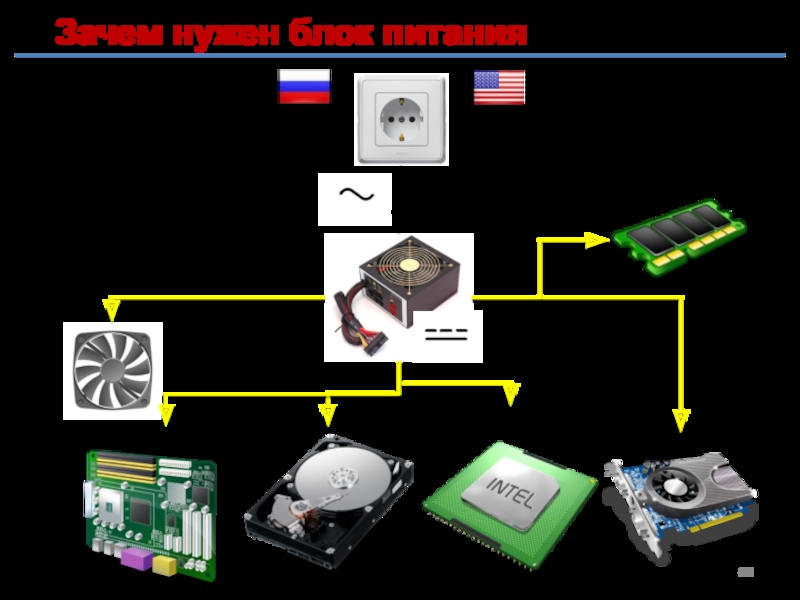

- 66. Зачем нужен блок питания220 V110 V
- 67. Что такое блок питанияБлок питания в компьютере

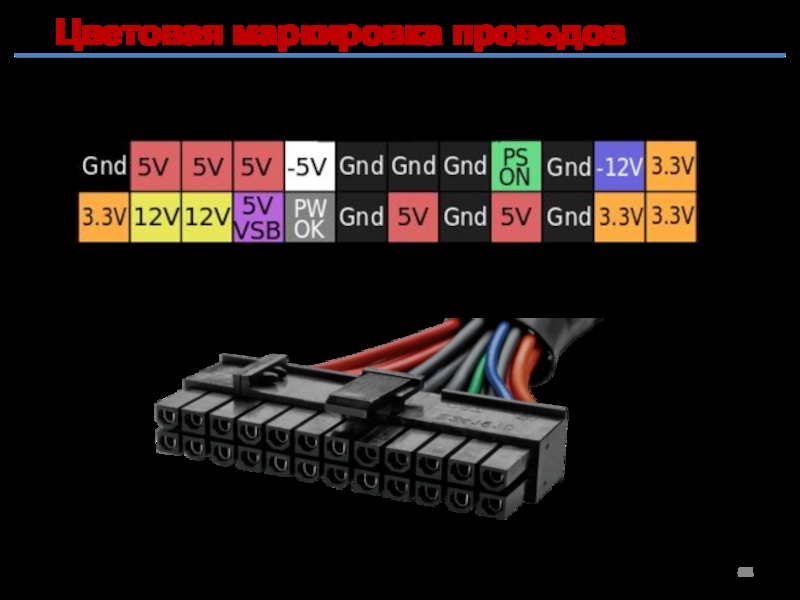

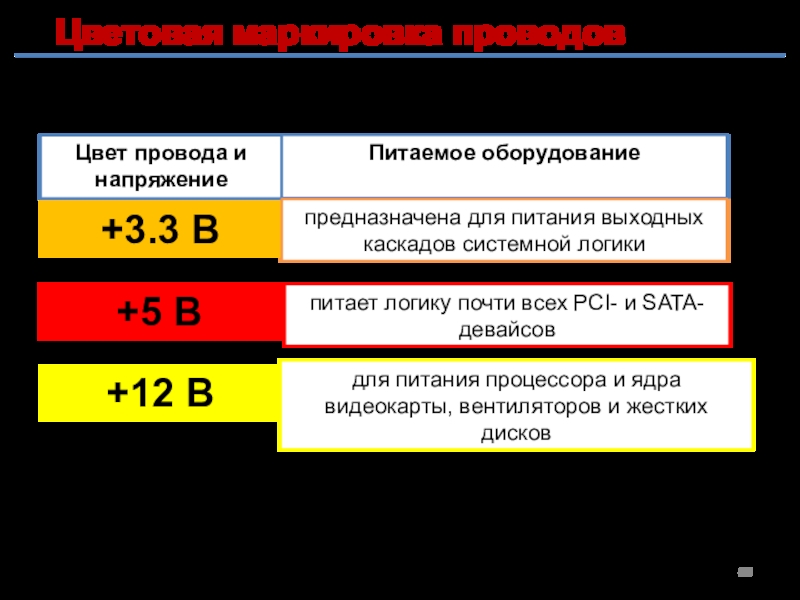

- 68. Цветовая маркировка проводов
- 69. Цветовая маркировка проводов+3.3 В+5 В+12 ВЦвет провода
- 70. Основные характеристики БПФорм-факторМощность блока питанияКПДCable-managment(модульность)Разъемы блока питанияПроизводители блоков питания

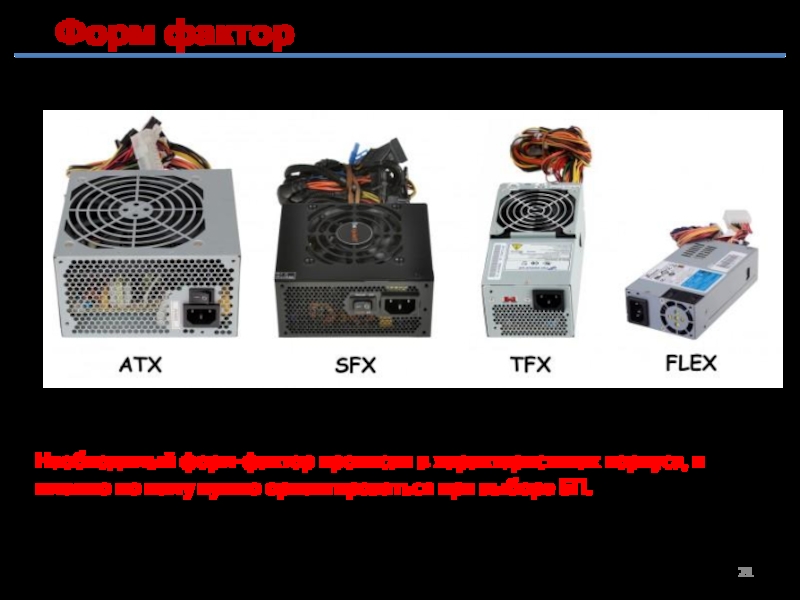

- 71. Форм факторНеобходимый форм-фактор прописан в характеристиках корпуса, и именно по нему нужно ориентироваться при выборе БП.

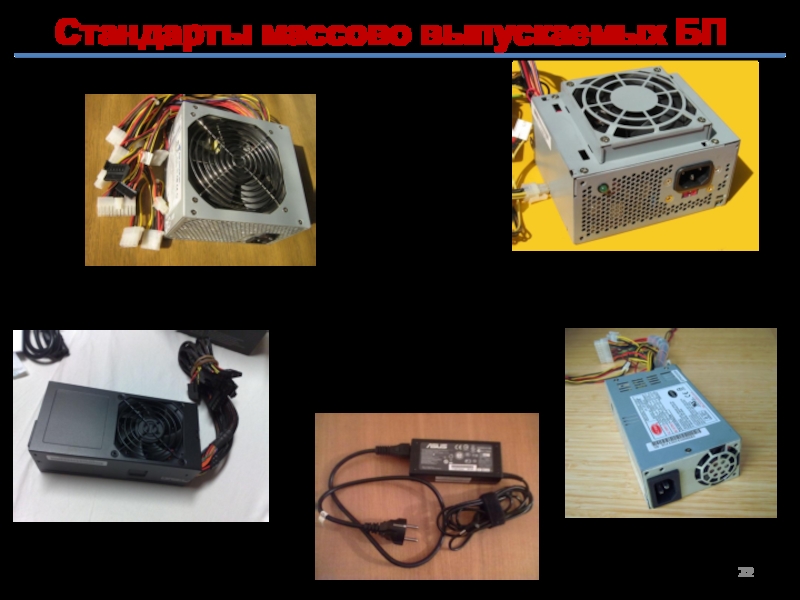

- 72. Стандарты массово выпускаемых БПATXSFXTFXFlex-ATXДля ноутбука

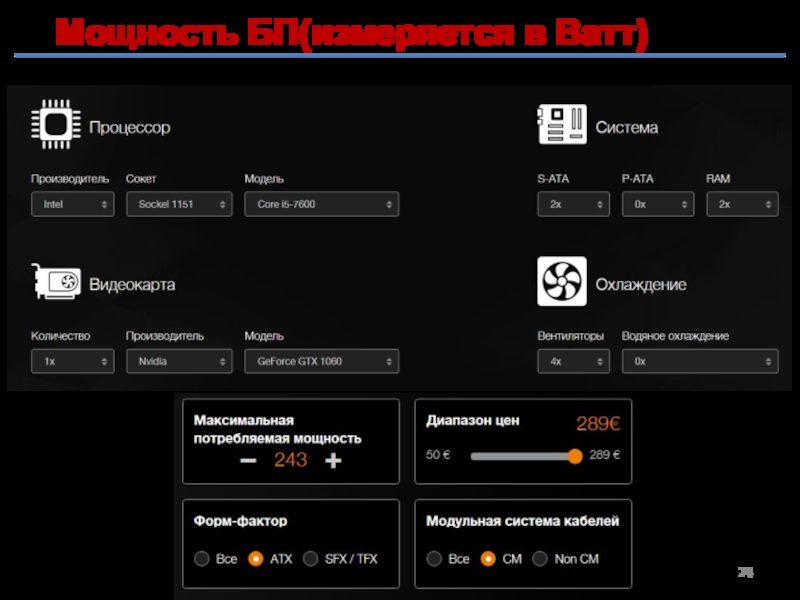

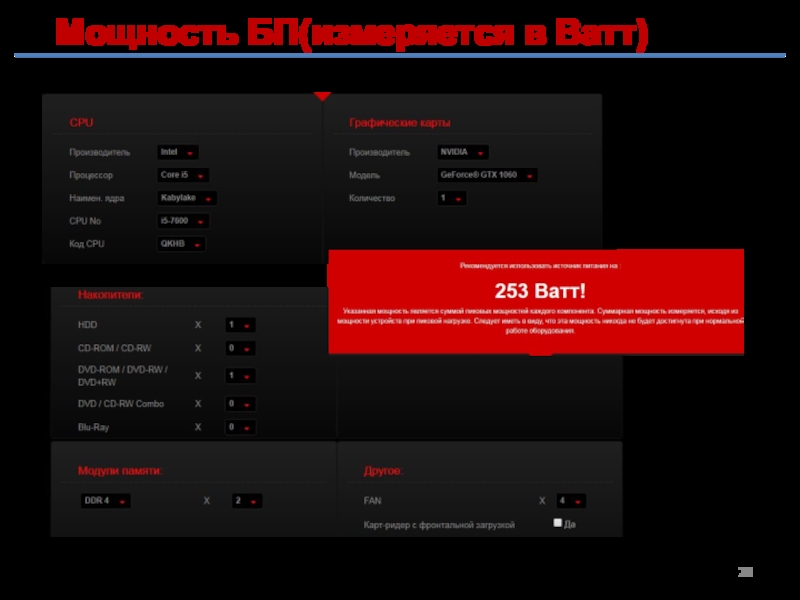

- 73. Мощность БП(измеряется в Ватт)3-5W25W50-250W3-5W50-100W20-220WМощность блока питания рассчитывается
- 74. Мощность БП(измеряется в Ватт)
- 75. Мощность БП(измеряется в Ватт)
- 76. Мощность БП(измеряется в Ватт)Мощность – это основная

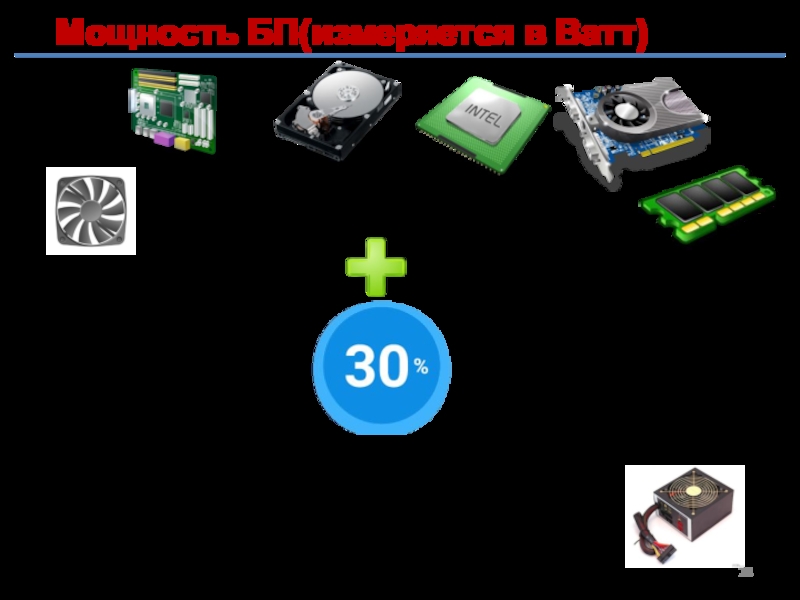

- 77. Мощность БПМощность блока питания рассчитывается как сумма

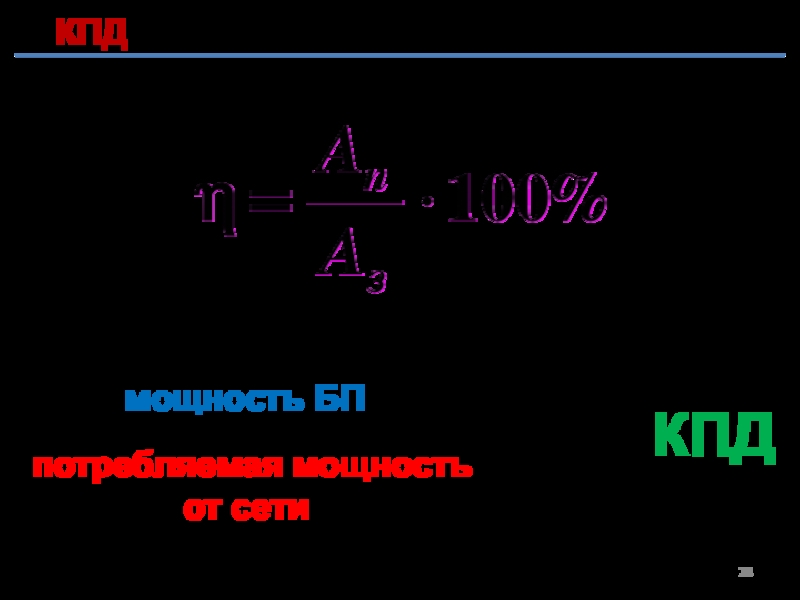

- 78. КПДмощность БПпотребляемая мощность от сетиКПД*100 % =

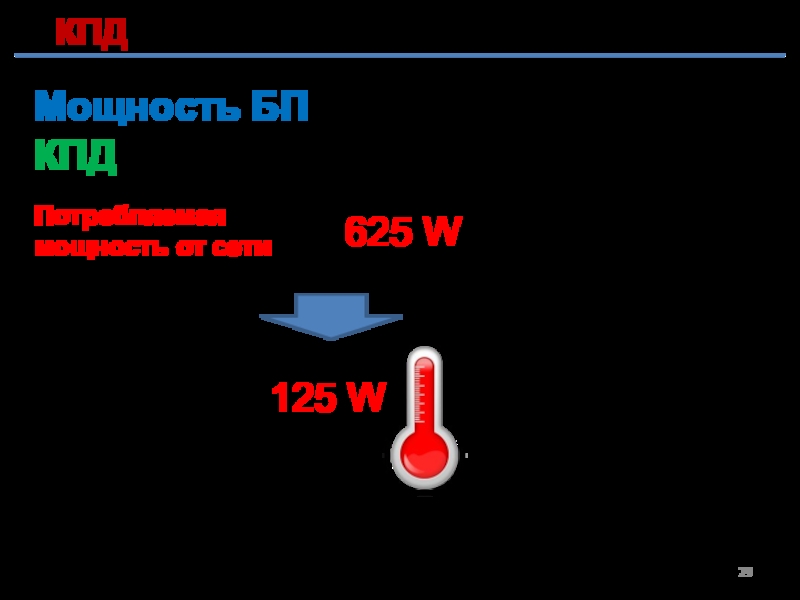

- 79. КПД= 625 WПотребляемая мощность от сетиМощность БП = 500WКПД = 80%125 W

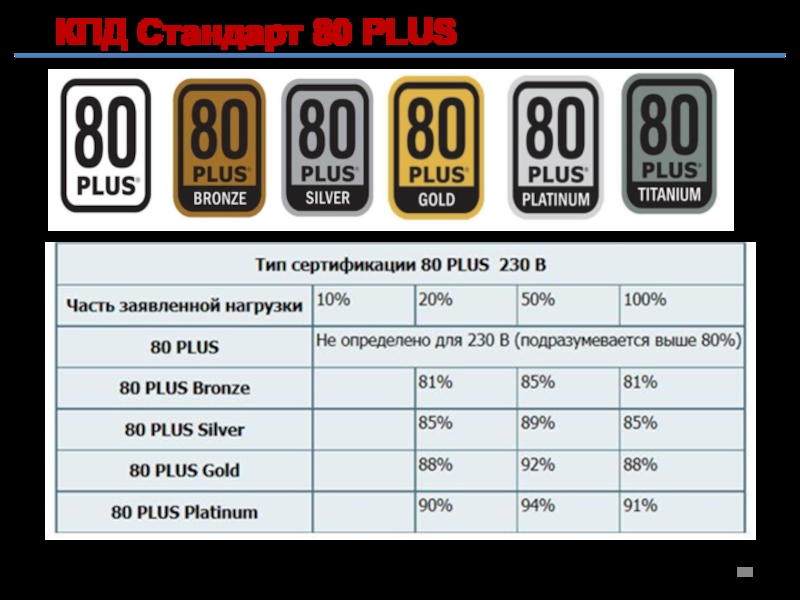

- 80. КПД Стандарт 80 PLUS
- 81. КПД Стандарт 80 PLUSКоэффициент полезного действия (КПД, PSU

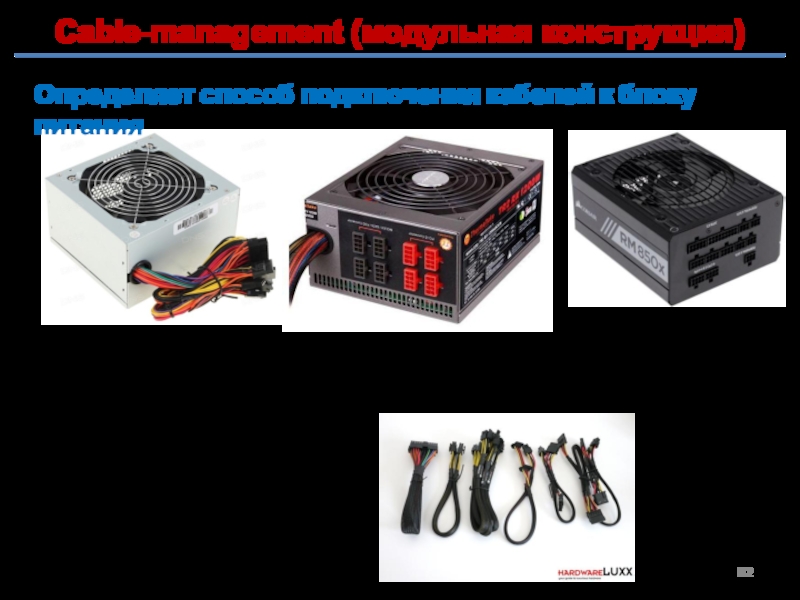

- 82. Cable-management (модульная конструкция)Определяет способ подключения кабелей к блоку питаниянемодульныйПолу-модульный модульный
- 83. Разъемы для подключения комплектующих«ATX 24 pin»
- 84. Разъемы для подключения комплектующих4pin MOLEX -
- 85. Производители блоков питания
- 86. Настройка фильтров в интернет-магазине1. Выберите производителя(-ей).2. Выберите необходимую мощность.3. Укажите форм-фактор, стандарты, сертификаты, разъемы.
- 87. Подбор комплектующих

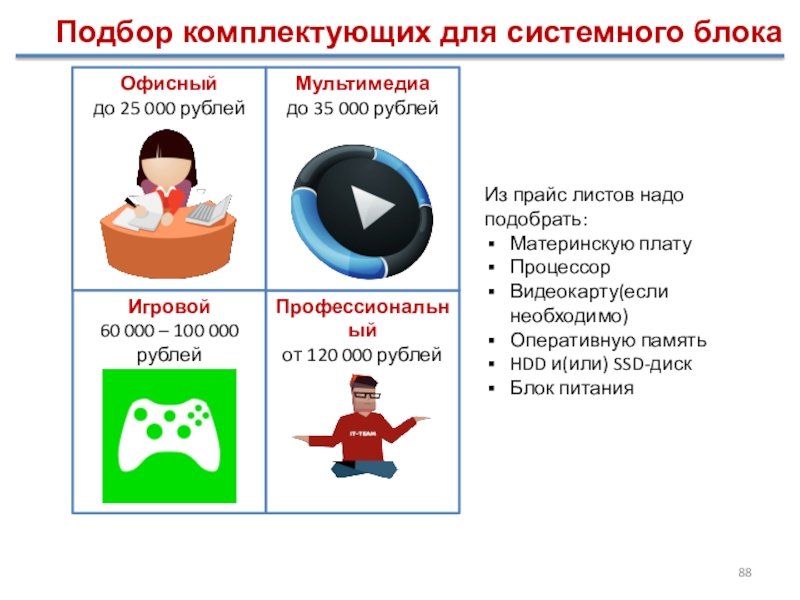

- 88. Подбор комплектующих для системного блокаОфисныйдо 25 000

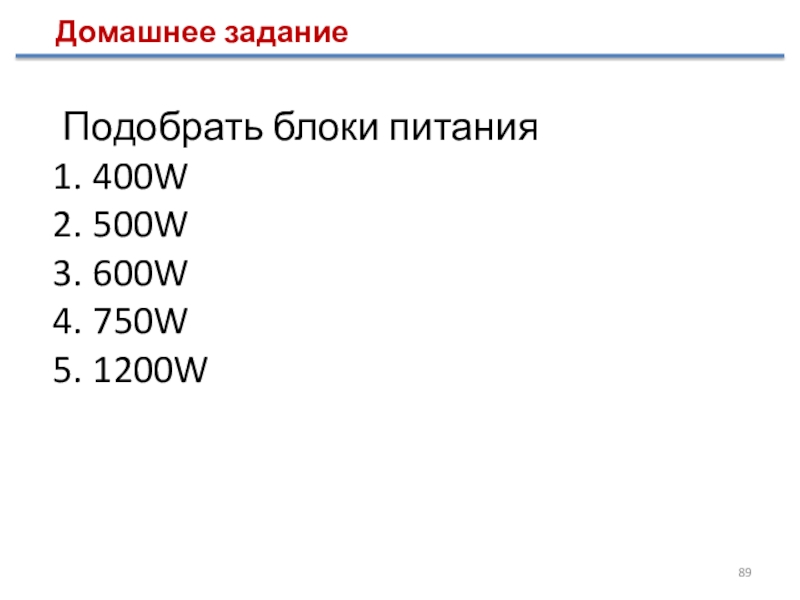

- 89. Домашнее заданиеПодобрать блоки питания400W500W600W750W1200W

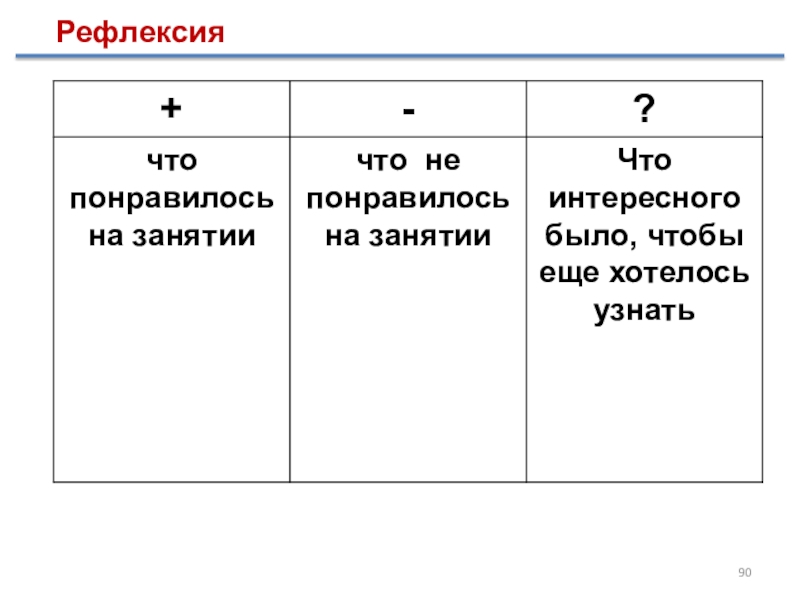

- 90. Рефлексия

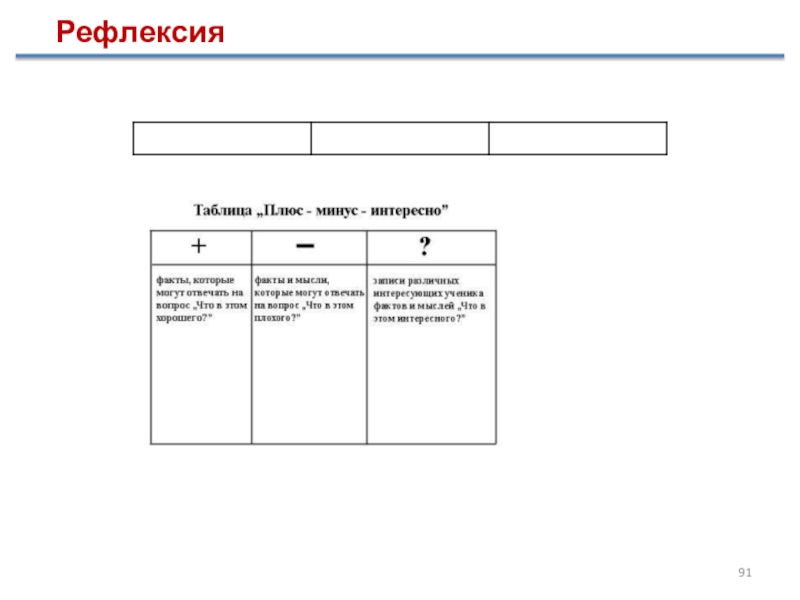

- 91. Рефлексия
- 92. Разъемы
- 93. Разъемы
- 94. РазъемыДля питания процессора - это 4 pin
- 95. РазъемыДля питания видеокарты - 6 pin или
- 96. РазъемыДля подключения накопителей 15-pin SATA4pin типа MOLEX

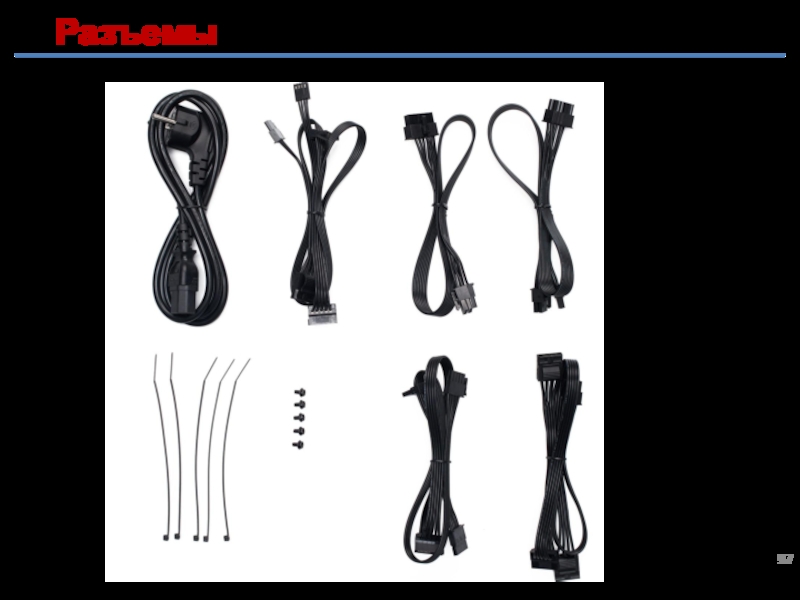

- 97. Разъемы
- 98. Из чего состоит блок питания.Блок питания состоит из следующих функциональных узлов:выпрямитель сетевойгенератортрансформаторвыпрямитель низковольтныйстабилизатор.
Цели занятияповторить основные конструктивные компоненты системного блока, интерфейсы и элементы системной платы;изучить виды, основные характеристики и способы подключения дисководов;изучить виды, основные характеристики блоков питания;ТСИ
Слайд 1Дисководы. Блоки питания
Специальность 09.02.03
«Технические средства информатизации»
Разработка Сафиулин Р.Р.
ТСИ - 16 .11.2017

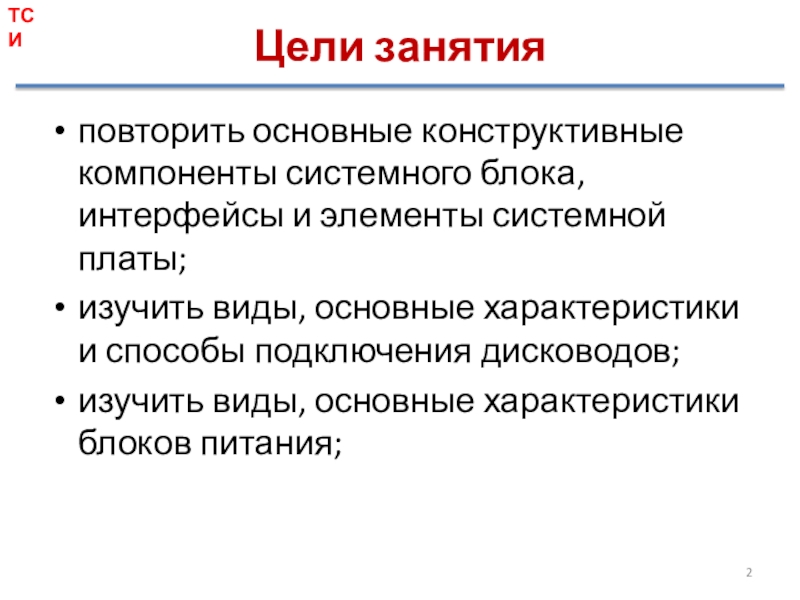

Слайд 2Цели занятия
повторить основные конструктивные компоненты системного блока, интерфейсы и элементы системной
платы;
изучить виды, основные характеристики и способы подключения дисководов;
изучить виды, основные характеристики блоков питания;
изучить виды, основные характеристики и способы подключения дисководов;
изучить виды, основные характеристики блоков питания;
ТСИ

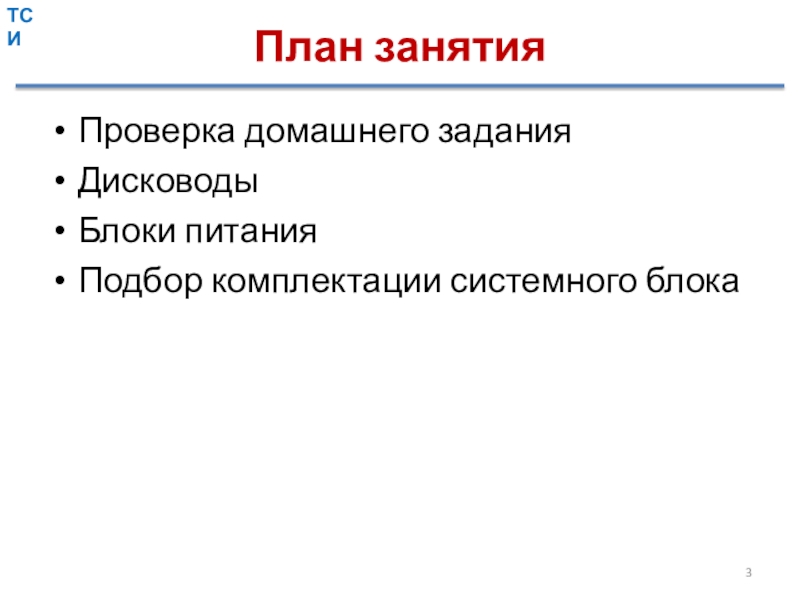

Слайд 3План занятия
Проверка домашнего задания
Дисководы
Блоки питания
Подбор комплектации системного блока
ТСИ

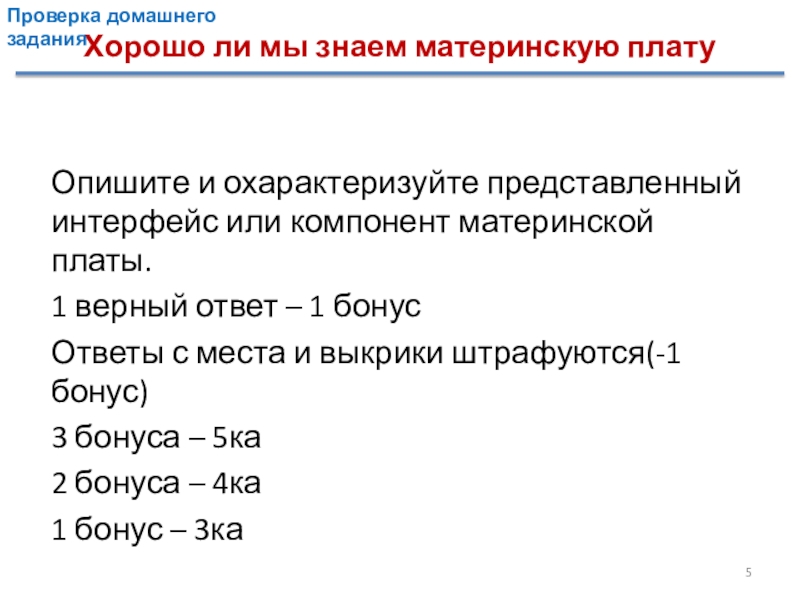

Слайд 5Хорошо ли мы знаем материнскую плату
Опишите и охарактеризуйте представленный интерфейс или
компонент материнской платы.
1 верный ответ – 1 бонус
Ответы с места и выкрики штрафуются(-1 бонус)
3 бонуса – 5ка
2 бонуса – 4ка
1 бонус – 3ка
1 верный ответ – 1 бонус
Ответы с места и выкрики штрафуются(-1 бонус)
3 бонуса – 5ка
2 бонуса – 4ка
1 бонус – 3ка
Проверка домашнего задания

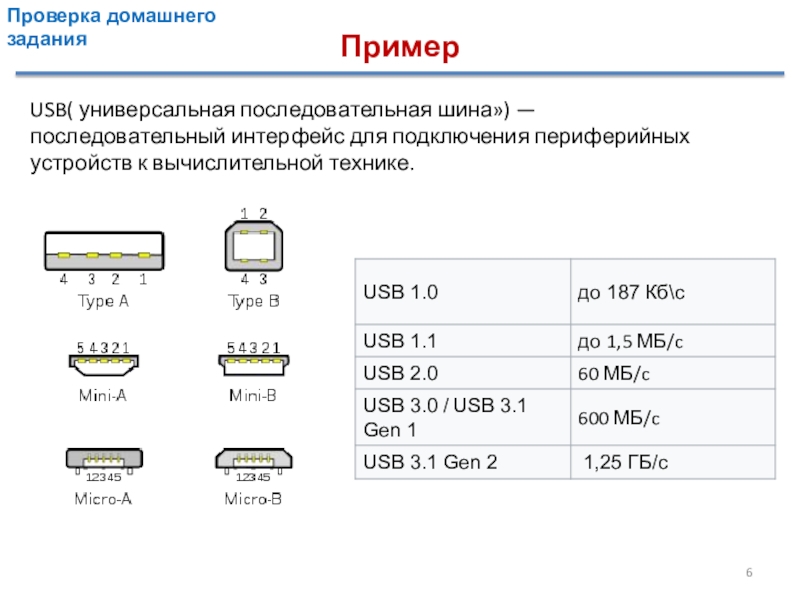

Слайд 6Пример
Проверка домашнего задания
USB( универсальная последовательная шина») — последовательный интерфейс для подключения периферийных устройств к вычислительной
технике.

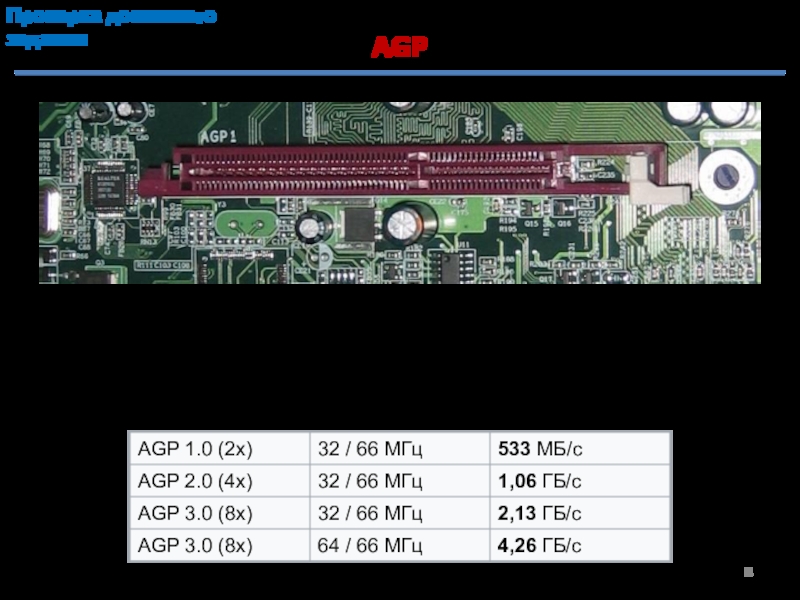

Слайд 8Проверка домашнего задания
AGP (от англ. Accelerated Graphics Port, ускоренный графический порт) — специализированная 32-разрядная системная шина для видеокарты
AGP

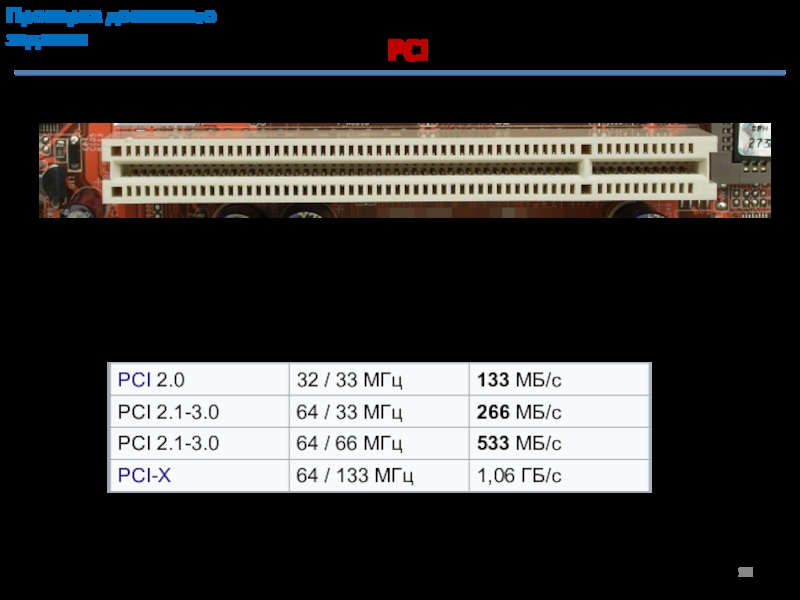

Слайд 10Проверка домашнего задания
PCI — шина ввода-вывода для подключения периферийных устройств к материнской
плате компьютера.
широко применялся в бытовых компьютерах в период 1995-2005 год
широко применялся в бытовых компьютерах в период 1995-2005 год
PCI

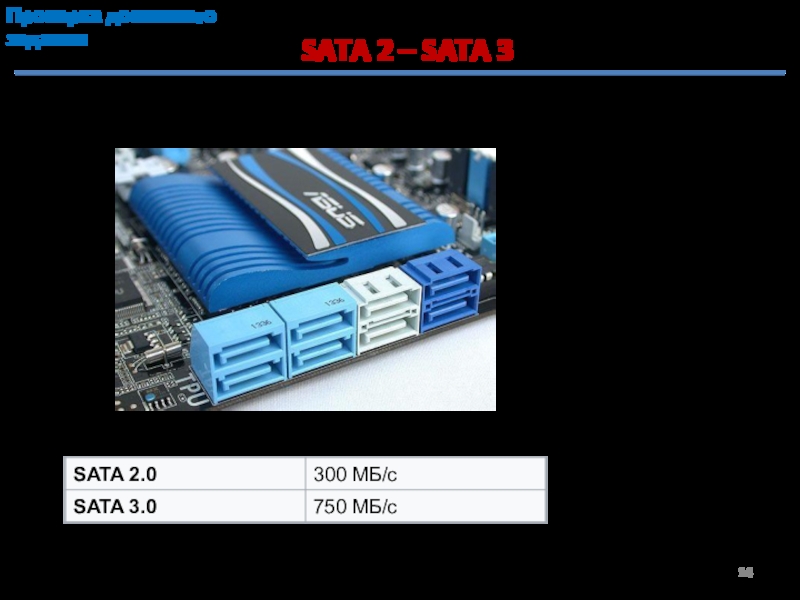

Слайд 14Проверка домашнего задания
SATA 2 – SATA 3
SATA (англ. Serial ATA) —
последовательный интерфейс обмена данными с накопителями информации
Слайд 16Проверка домашнего задания

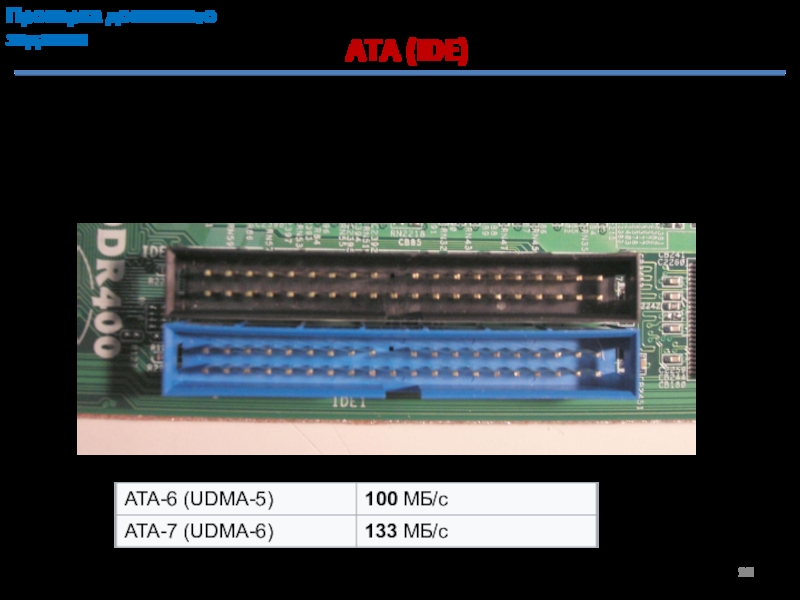

ATA (IDE)
ATA (англ. Advanced Technology Attachment) — параллельный интерфейс
подключения накопителей (жёстких дисков и оптических дисководов) к компьютеру. В 1990-е годы был стандартом на платформе IBM PC; в настоящее время вытеснен своим последователем — SATA — и с его появлением получил название PATA (Parallel ATA).
Слайд 20Проверка домашнего задания

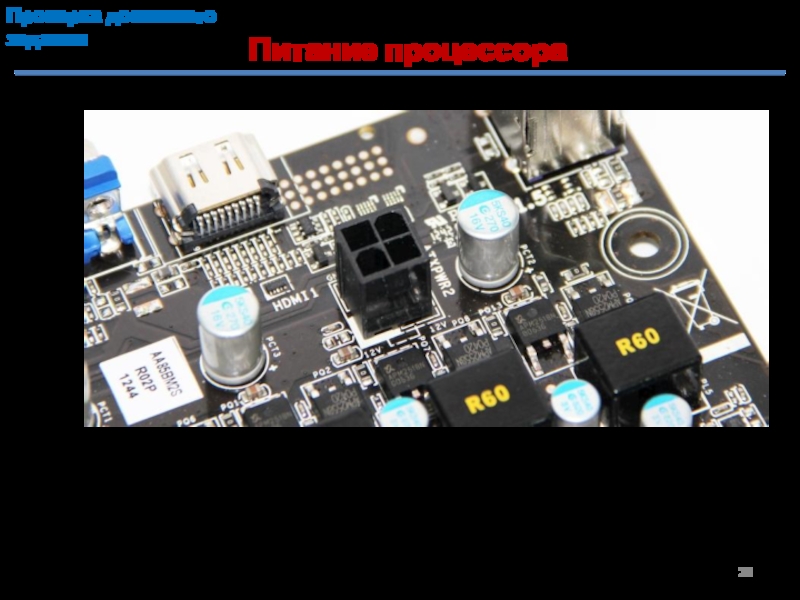

Питание процессора
4(8)–контактный дополнительный разъём 12 вольт для питания процессора

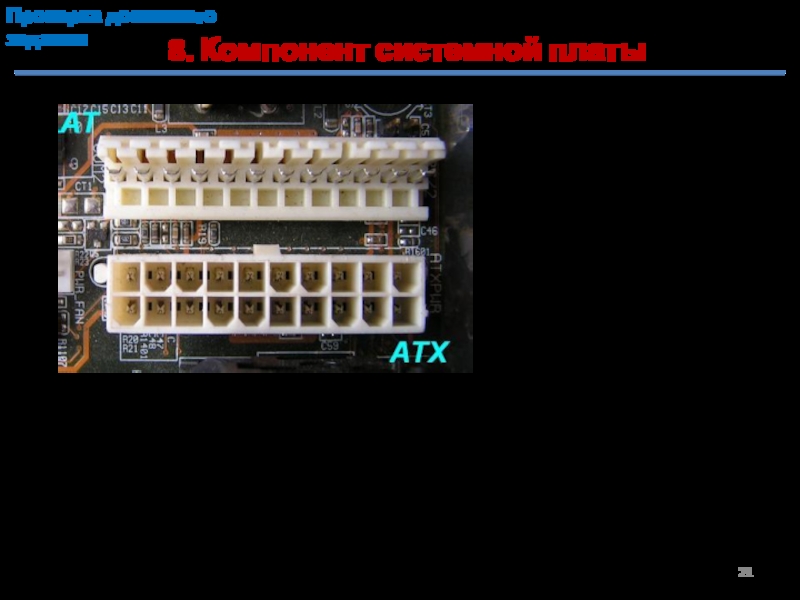

Слайд 22Проверка домашнего задания
Питание системной платы
20/24 контактный разъем подключения питания к системной
плате

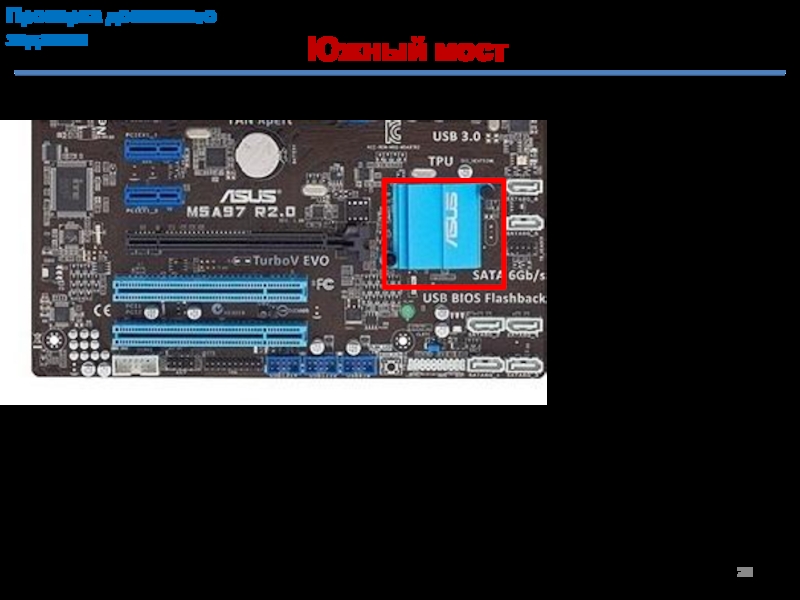

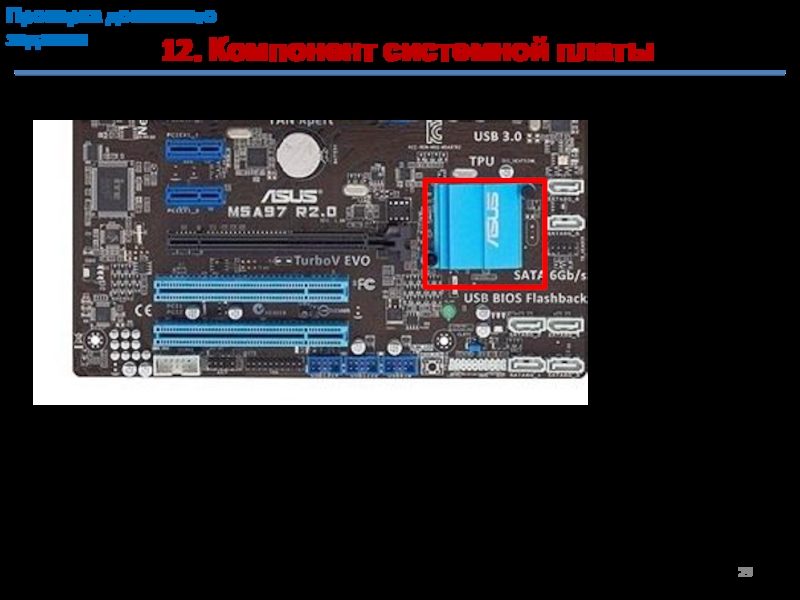

Слайд 30Проверка домашнего задания
Южный мост
Отвечает за так называемые "медленные" операции, к которым
относится отработка взаимодействия между интерфейсами IDE, SATA, USB, LAN, Embeded Audio и северным мостом системы

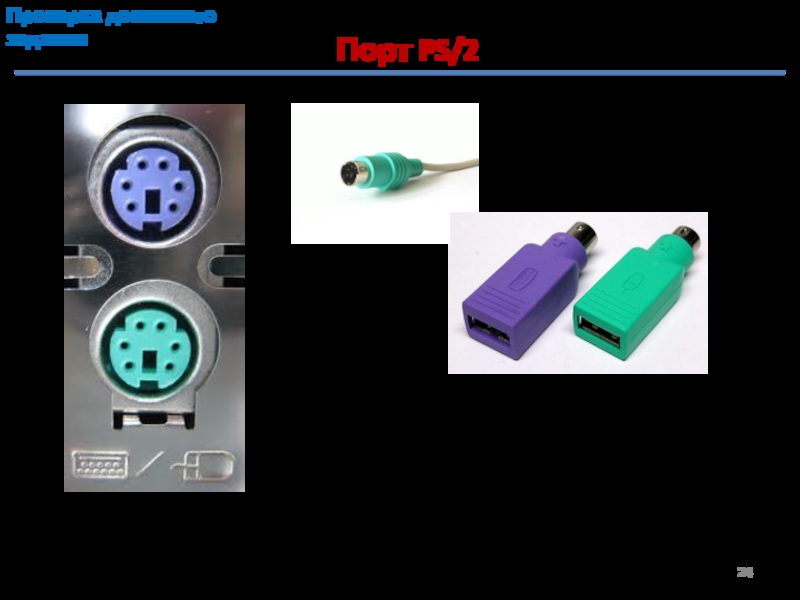

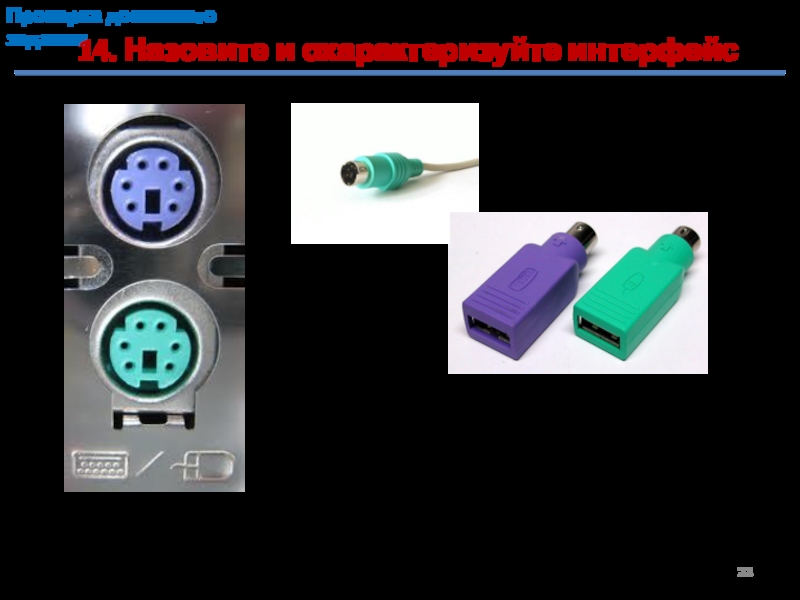

Слайд 34Проверка домашнего задания
Порт PS/2
PS/2 - порт подключения клавиатуры (фиолетовый) и/или мыши(зеленый). В последнее время редко
используется, всвязи с переходом на USB. Есть переходники для подключения USB клавиатуры или мыши в разъем PS/2.

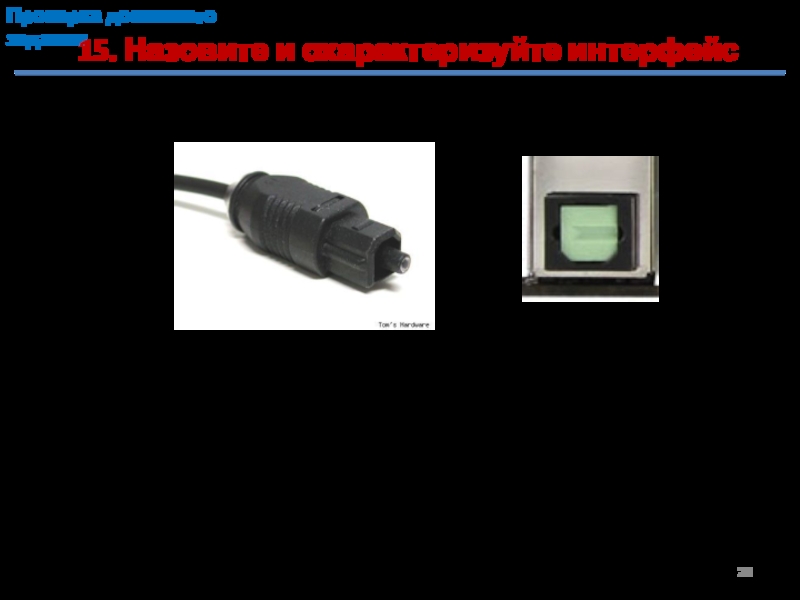

Слайд 36Проверка домашнего задания

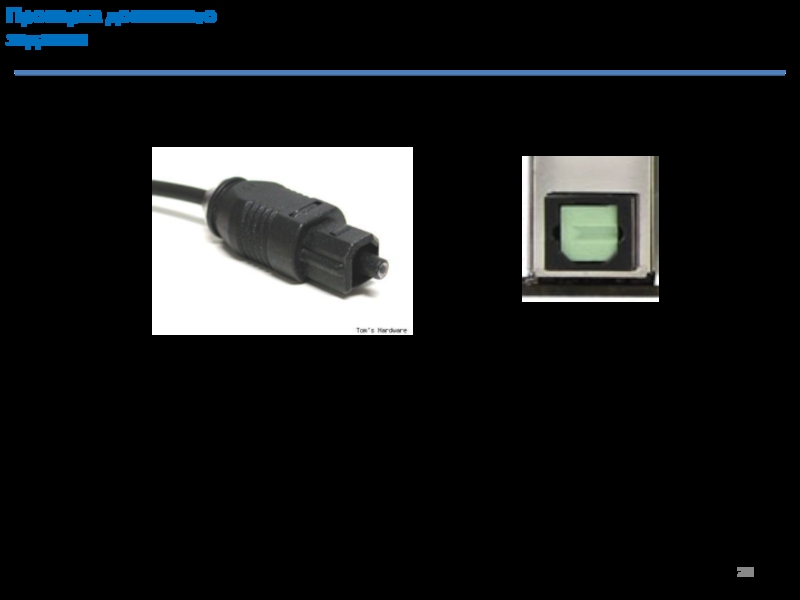

S/PDIF
используется для подключения цифрового оптического аудио кабеля

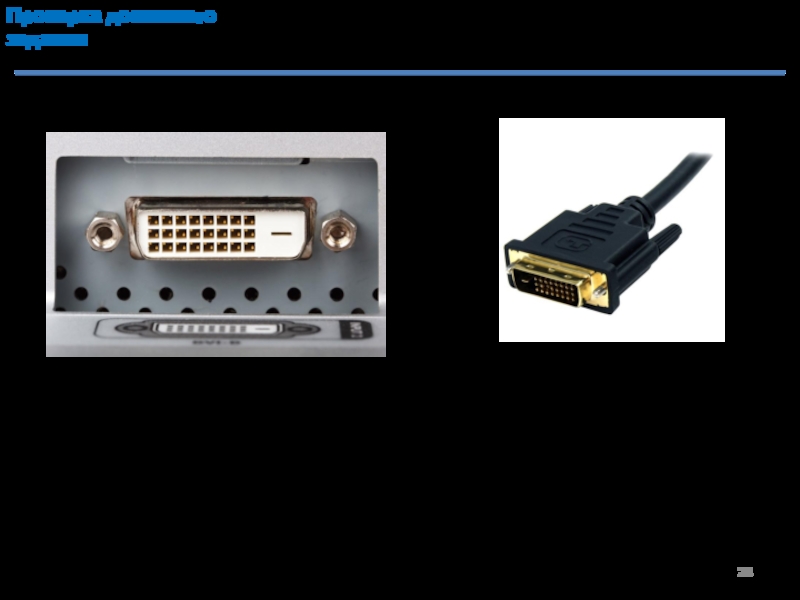

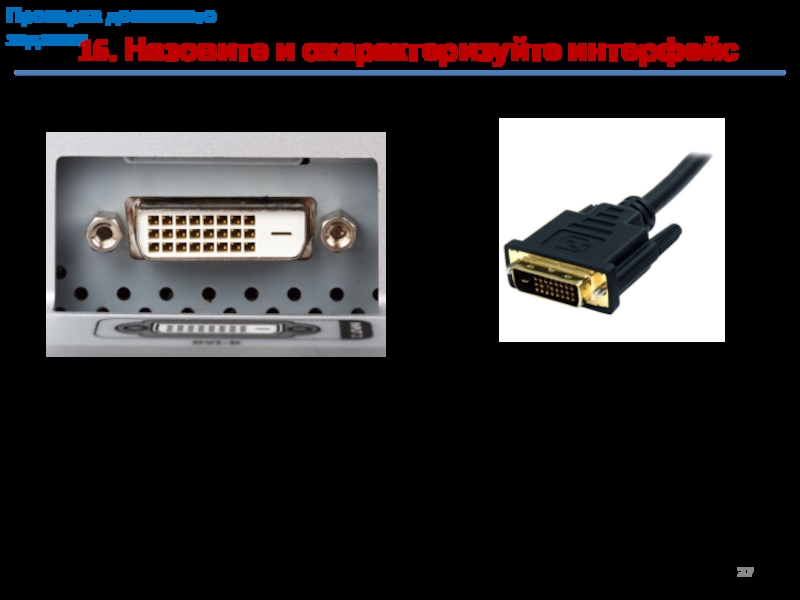

Слайд 38Проверка домашнего задания
DVI
DVI - предназначен для передачи видеоизображения на цифровые устройства отображения, такие как мониторы и проекторы

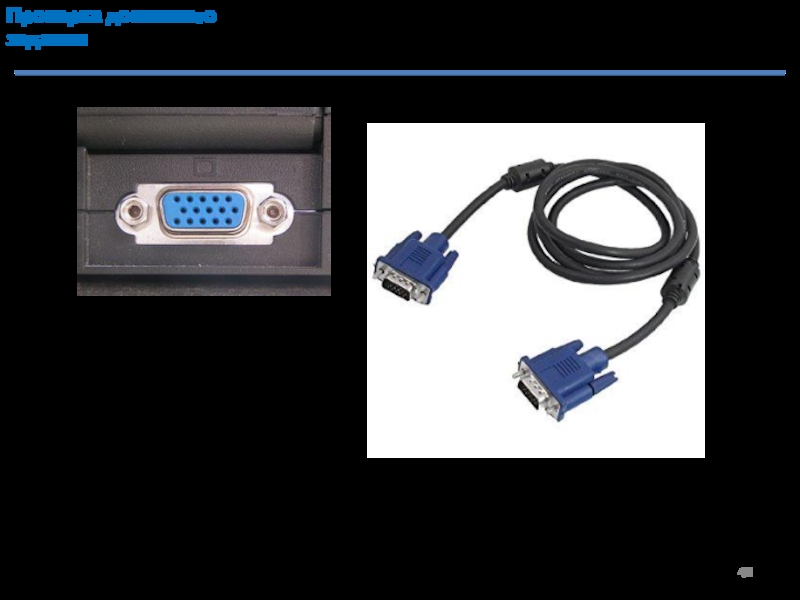

Слайд 40Проверка домашнего задания
VGA
VGA (D-SUB) - интерфейс аналоговой передачи видеоизображения на мониторы, проектора.

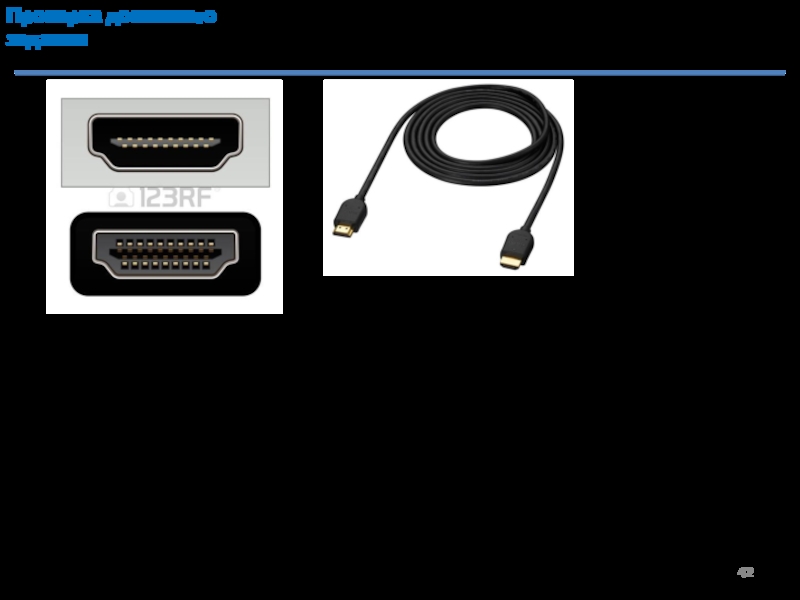

Слайд 42Проверка домашнего задания

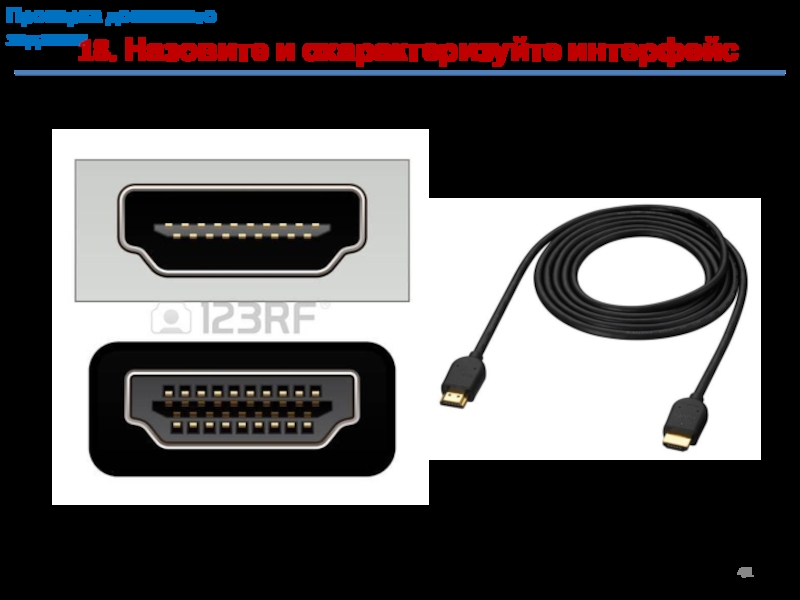

HDMI
интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные
цифровые аудиосигналы (скорость передачи данных до 6 Гб/с версии 2.1)

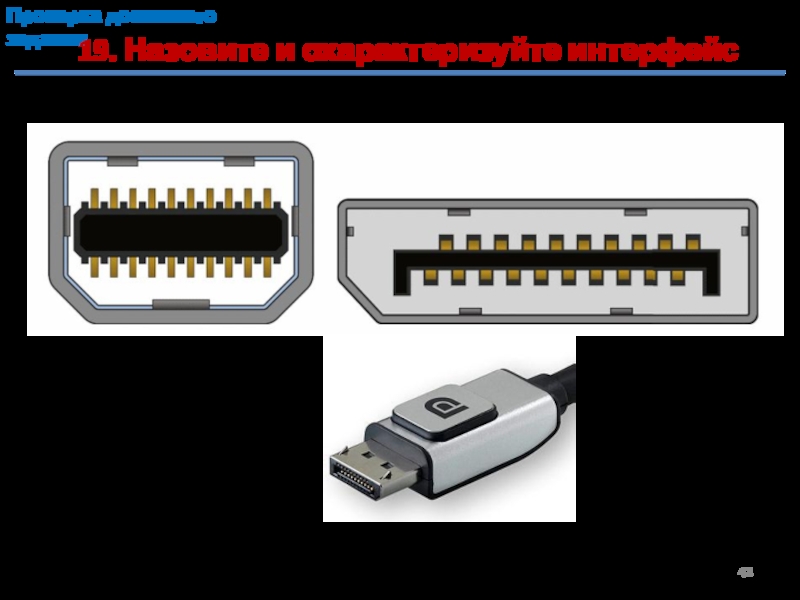

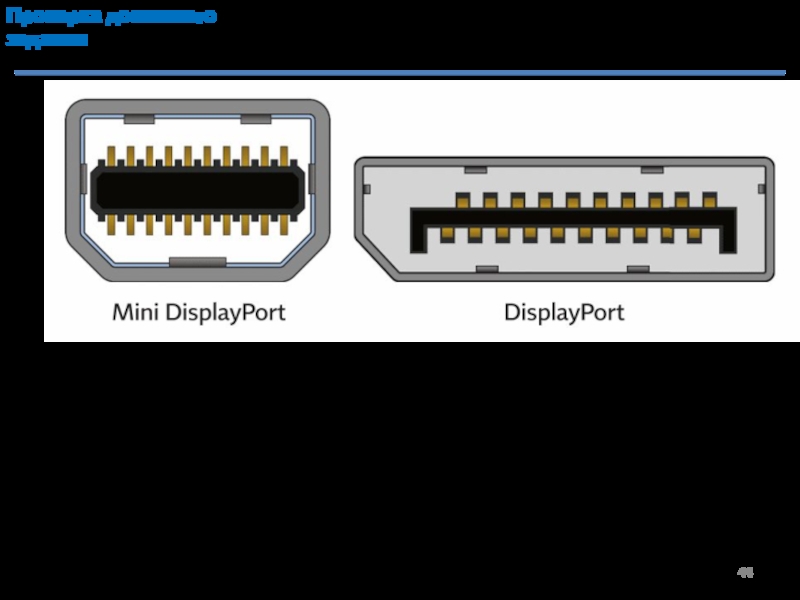

Слайд 44Проверка домашнего задания
DisplayPort
DisplayPort предполагается к использованию в качестве наиболее современного интерфейса
соединения аудио- и видеоаппаратуры, в первую очередь для соединения компьютера с дисплеем или компьютера и систем домашнего кинотеатра(скорость передачи данных 2,75 Гб/с)
Слайд 46Проверка домашнего задания

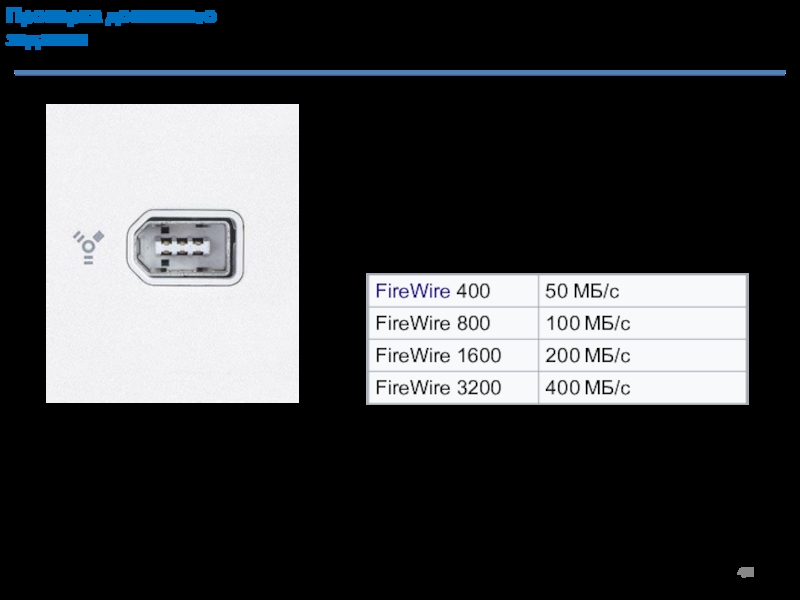

IEEE 1394 (FireWire, i-Link)
IEEE1394 - последовательная высокоскоростная шина, предназначенная для обмена цифровой информацией между компьютером и
другими электронными устройствами (видеокамеры, внешние жесткие диски и т.п

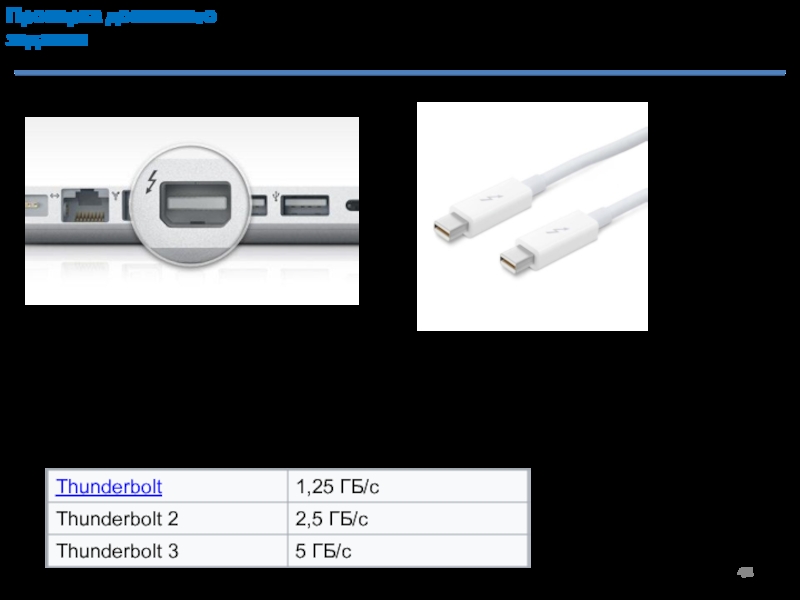

Слайд 48Проверка домашнего задания

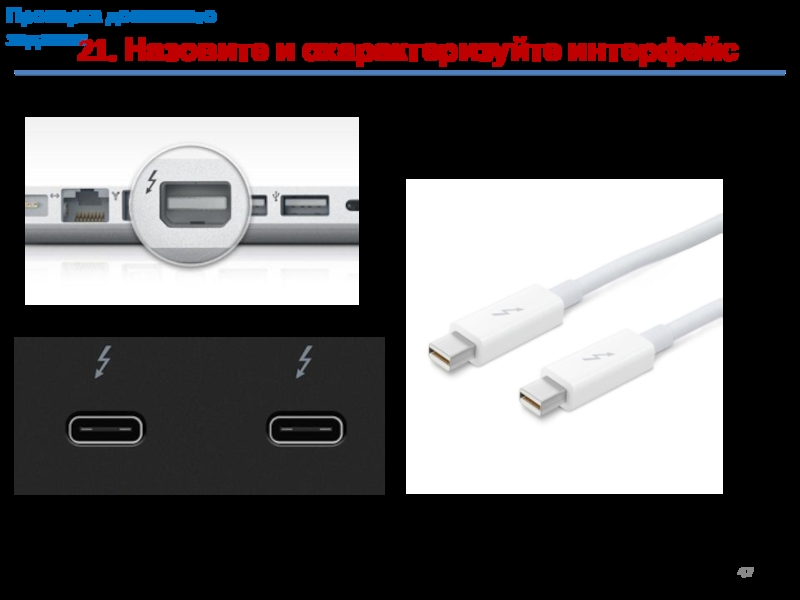

Thunderbolt
Thunderbolt - интерфейс для подключения периферийных устройств

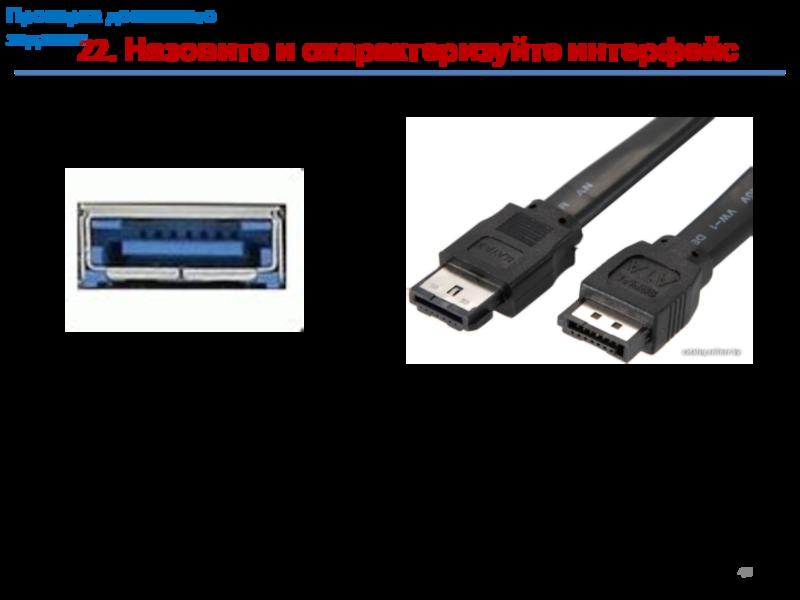

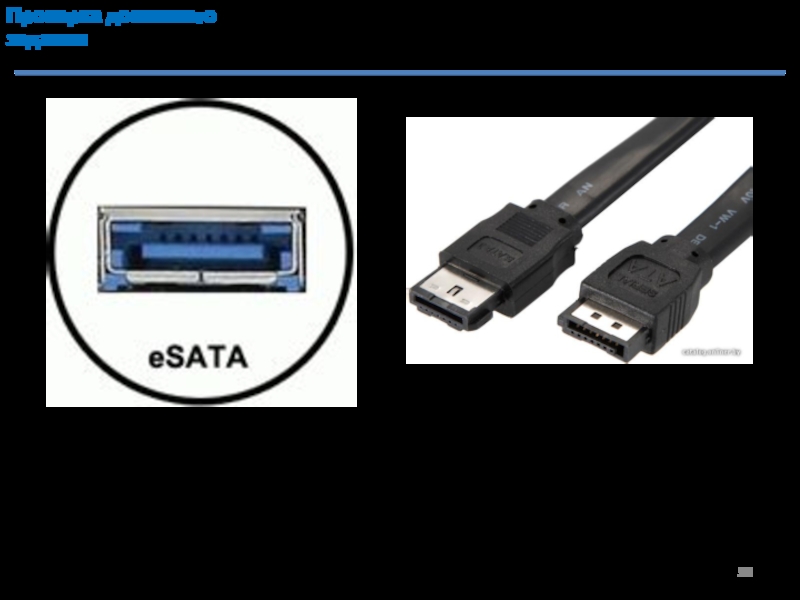

Слайд 50Проверка домашнего задания
eSATA
e—Sata (external Sata, внешний последовательный ATA порт) – внешний порт для
подключения SATA устройств (жёсткие диски к примеру).
Максимальная скорость передачи информации составляет — 115 Мбайт/с.
Максимальная скорость передачи информации составляет — 115 Мбайт/с.
Слайд 52Проверка домашнего задания

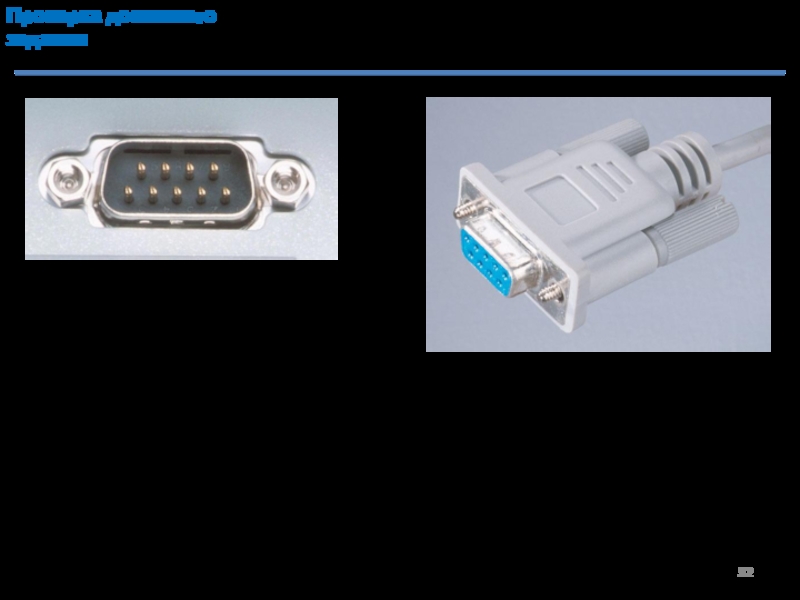

COM-port(RS-232)
Последовательный порт ПК - двунаправленный последовательный интерфейс. В настоящее время
используется только для подключения специфических устройств(консоль сетевого оборудования, телефонные станции и т.п.) и в последнее время отсутствует на материнских платах.
Слайд 54Проверка домашнего задания

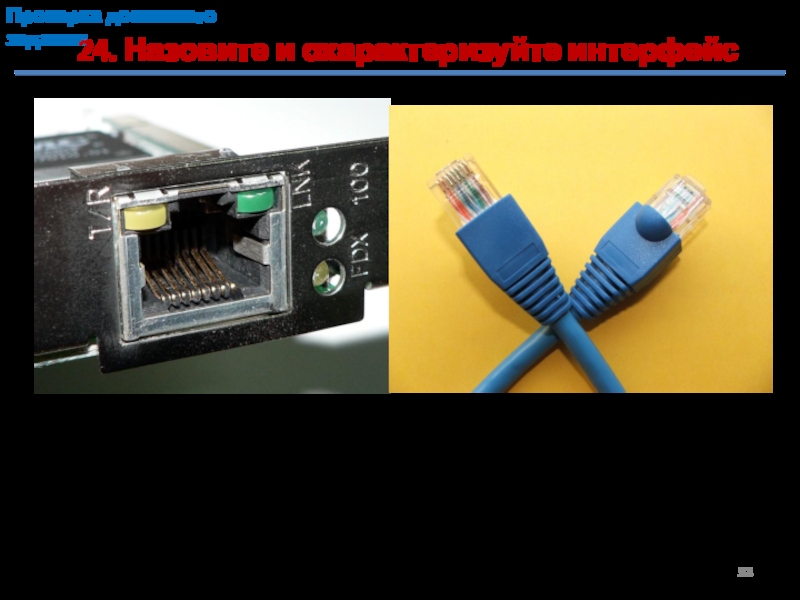

RJ-45
RJ-45 (LAN) - интерфейс для подключения локальной сети (интернет, интранет)

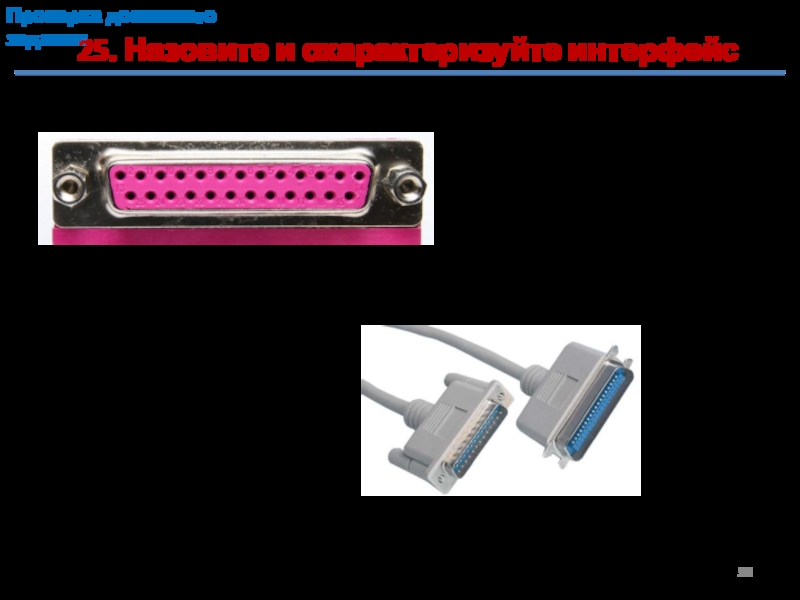

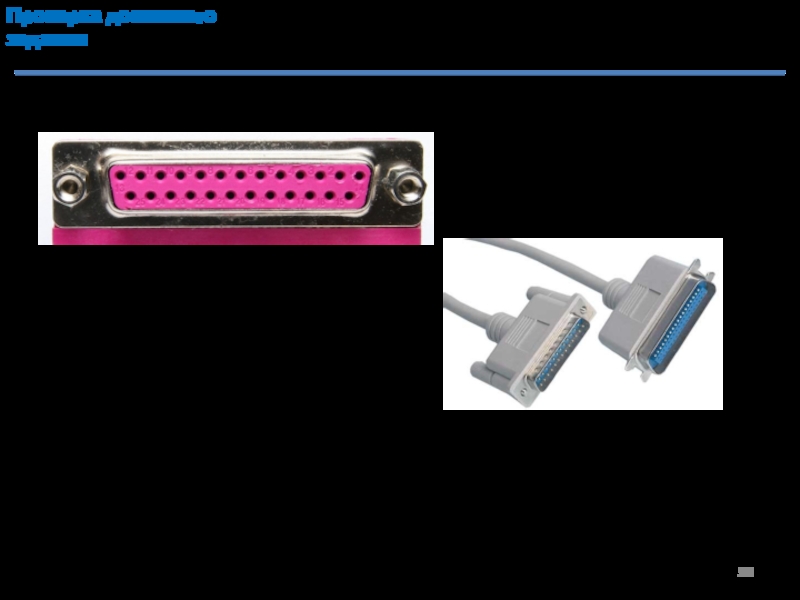

Слайд 56Проверка домашнего задания
LPT
LPT - международный стандарт параллельного интерфейса для подключения периферийных устройств персонального компьютера (принтер,
сканер). Практически не используется

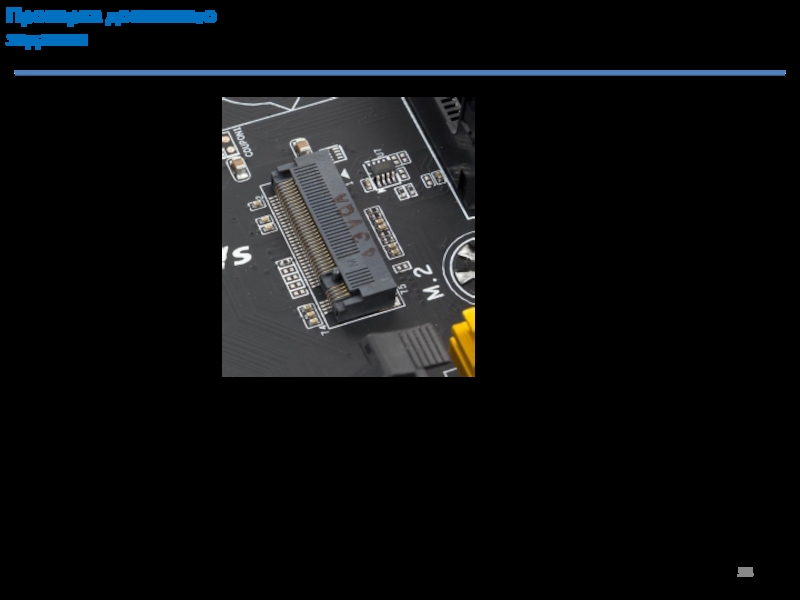

Слайд 58Проверка домашнего задания

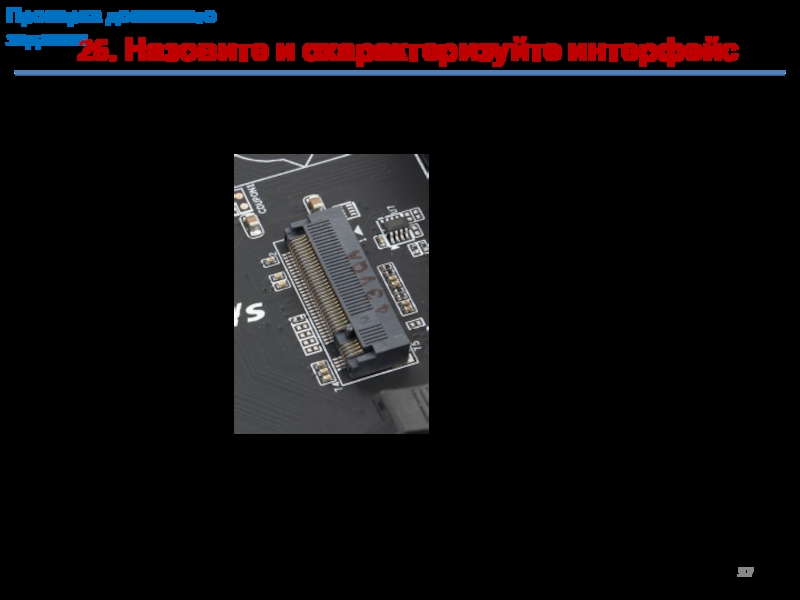

M.2
M.2 (ранее известный как Next Generation Form Factor и
NGFF) — спецификация компактных компьютерных карт расширения и их разъёмов. Был создан в качестве замены формату mSATA и Mini PCI-E,
Слайд 60Дисковод
Дисковод — устройство компьютера, позволяющее осуществить чтение и запись информации на съёмный носитель информации.
Характеристики
дисковода:
тип
ёмкость используемого сменного носителя информации
скорость чтения/записи
тип интерфейса
форм-фактор (внутренний или внешний).
тип
ёмкость используемого сменного носителя информации
скорость чтения/записи
тип интерфейса
форм-фактор (внутренний или внешний).
Слайд 61Типы дисководов
(FDD-привод )дисковод для гибких магнитных дисков
скорость вращения 300 об/мин
скорость передачи
данных 63 Кб/сек
емкость до 2,88 Мбайт
емкость до 2,88 Мбайт
8, 5¼ и 3½" дюймов
Слайд 62Типы дисководов
CD-RW
Емкость 900 МБ
Скорость чтения и записи до 56x(x=150Кб\сек)
DVD-RW
Чтение и запись
дисков СD и DVD
Емкость DVD до 17,08 Гб
Скорость чтения и записи (CD до 56x(x=150Кб\сек) DVD до 16x(x=1,36Mб\сек)
Емкость DVD до 17,08 Гб
Скорость чтения и записи (CD до 56x(x=150Кб\сек) DVD до 16x(x=1,36Mб\сек)
BD-RW
Чтение и запись дисков СD, DVD и Blu-Ray
Емкость Blu-Ray до 128 Гб
Скорость чтения и записи (CD до 56x(x=150Кб\сек) DVD до 16x(x=1,36Mб\сек), Blu-Ray до 16x(x=36 Мб\сек)
Дисковод - 700-900 рублей
1 диск на 4.7Гб- 22 рубля
Дисковод - 4000-6000 рублей,
1 диск на 25 Гб – 100 рублей
1 диск на 700Мб – 16-25 рублей
Слайд 63Форм-фактор
Внутренние флоппи-дисководы: носитель 8, 5¼ и 3½" дюймов
Внешний дисковод для дискет размером
3½", подключаемый к компьютеру по USB
Слайд 67Что такое блок питания
Блок питания в компьютере (БП) – это самостоятельное
импульсное электронное устройство, предназначенное для преобразования напряжения переменного тока в ряд постоянных напряжений (+3,3 / +5 / +12 и -12) для питания материнской платы, видеокарты, винчестера и других блоков компьютера.
В некоторой степени блок питания также выполняет функции стабилизации и защиты от незначительных помех питающего напряжения и участвует в охлаждении компонентов персонального компьютера.
В некоторой степени блок питания также выполняет функции стабилизации и защиты от незначительных помех питающего напряжения и участвует в охлаждении компонентов персонального компьютера.
Слайд 69Цветовая маркировка проводов
+3.3 В
+5 В
+12 В
Цвет провода и напряжение
Питаемое оборудование
предназначена для
питания выходных каскадов системной логики
питает логику почти всех PCI- и SATA-девайсов
для питания процессора и ядра видеокарты, вентиляторов и жестких дисков
Слайд 70Основные характеристики БП
Форм-фактор
Мощность блока питания
КПД
Cable-managment(модульность)
Разъемы блока питания
Производители блоков питания
Слайд 71Форм фактор
Необходимый форм-фактор прописан в характеристиках корпуса, и именно по нему
нужно ориентироваться при выборе БП.
Слайд 73Мощность БП(измеряется в Ватт)
3-5W
25W
50-250W
3-5W
50-100W
20-220W
Мощность блока питания рассчитывается как сумма мощности всех
компонентов компьютера + 30% (на пиковые нагрузки).
Слайд 76Мощность БП(измеряется в Ватт)
Мощность – это основная характеристика блока питания(измеряется в
Ватт).
Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).
Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).
Слайд 77Мощность БП
Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера
+ 30% (на пиковые нагрузки).
Процессор 20-220 Ватт
Видеокарта 50-250 Ватт
Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
Жесткий диск 20 Ватт
SSD-диск 5 Ватт
DVD-привод 35 Ватт
Модуль памяти 3-5 Ватт
Вентилятор 3-5 Ватт
https://www.bequiet.com/ru/psucalculator
Слайд 81КПД Стандарт 80 PLUS
Коэффициент полезного действия (КПД, PSU Efficiency — eng.) —
параметр, обозначающий, насколько эффективно блок питания может преобразовывать энергию для нужд комплектующих.
Чем выше КПД, тем лучше.
КПД оценивается сертификатом 80 PLUS.
Уровни сертификата:
Certified, Standard – блоки питания начального класса
Bronze, Silver – блоки питания среднего класса
Gold – блоки питания высокого класса
Platinum, Titanium – топовые блоки питания
Чем выше КПД, тем лучше.
КПД оценивается сертификатом 80 PLUS.
Уровни сертификата:
Certified, Standard – блоки питания начального класса
Bronze, Silver – блоки питания среднего класса
Gold – блоки питания высокого класса
Platinum, Titanium – топовые блоки питания
Слайд 82Cable-management (модульная конструкция)
Определяет способ подключения кабелей к блоку питания
немодульный
Полу-модульный
модульный
Слайд 83 Разъемы для подключения комплектующих
«ATX 24 pin» для питания системной платы
4pin
или 8 pin коннекторы (последний может быть разборным и иметь запись 4+4 pin) Для питания процессора
6 pin или 8 pin коннекторы для питания видеокарты
SATA (15-pin) — разъем питания жестких дисков и оптических приводов.
Слайд 84 Разъемы для подключения комплектующих
4pin MOLEX - для питания различного оборудования:
вентиляторы, жесткие диски видеокарты через переходники
Слайд 86Настройка фильтров в интернет-магазине
1. Выберите производителя(-ей).
2. Выберите необходимую мощность.
3. Укажите форм-фактор,
стандарты, сертификаты, разъемы.
Слайд 88Подбор комплектующих для системного блока
Офисный
до 25 000 рублей
Игровой
60 000 – 100
000 рублей
Профессиональный
от 120 000 рублей
Мультимедиа
до 35 000 рублей
Из прайс листов надо подобрать:
Материнскую плату
Процессор
Видеокарту(если необходимо)
Оперативную память
HDD и(или) SSD-диск
Блок питания
Слайд 94Разъемы
Для питания процессора - это 4 pin или 8 pin коннекторы
(последний может быть разборным и иметь запись 4+4 pin).
Слайд 95Разъемы
Для питания видеокарты - 6 pin или 8 pin коннекторы (8
pin чаще всего разборный и обозначается 6+2 pin).
Слайд 96Разъемы
Для подключения накопителей 15-pin SATA
4pin типа MOLEX для подключения устаревших HDD
с IDE интерфейсом, аналогичных дисковых приводов и различных опциональных комплектующих, таких как реобасы, вентиляторы и прочее.
Слайд 98Из чего состоит блок питания.
Блок питания состоит из следующих функциональных узлов:
выпрямитель
сетевой
генератор
трансформатор
выпрямитель низковольтный
стабилизатор.
генератор
трансформатор
выпрямитель низковольтный
стабилизатор.
