Презентация, доклад по техническим измерениям на тему Отклонения формы и расположения поверхностей
Содержание
- 1. Презентация по техническим измерениям на тему Отклонения формы и расположения поверхностей
- 2. 1. Допуски формы поверхности Отклонение формы поверхности

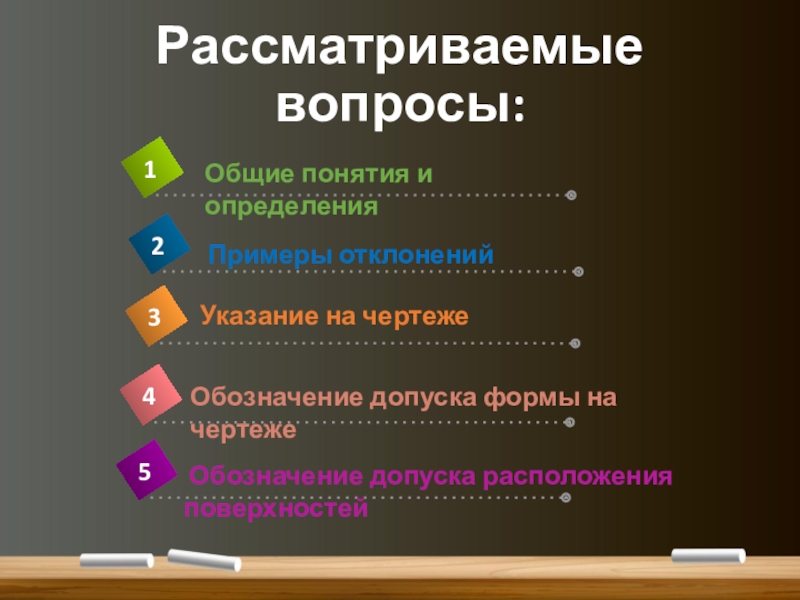

- 3. Рассматриваемые вопросы:Указание на чертеже

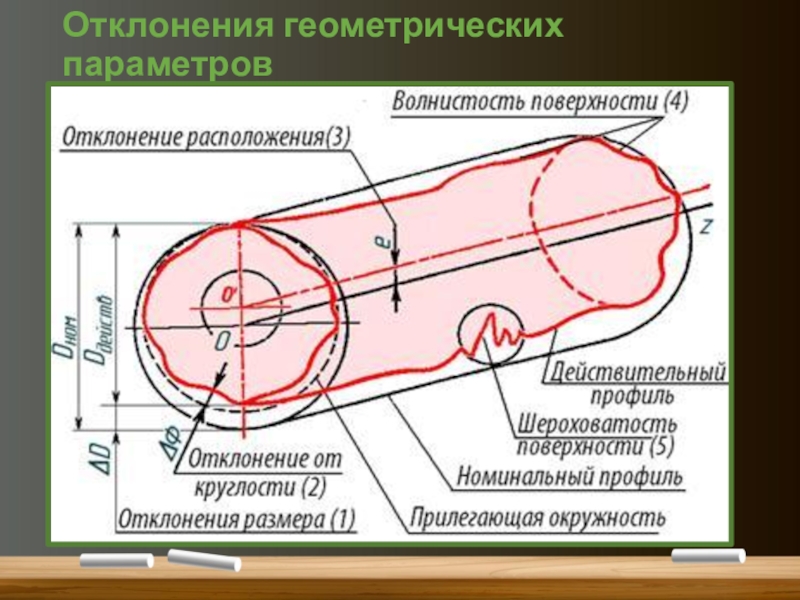

- 4. Отклонения геометрических параметров
- 5. 1. Допуски расположения поверхностейОтклонения расположения поверхностей –

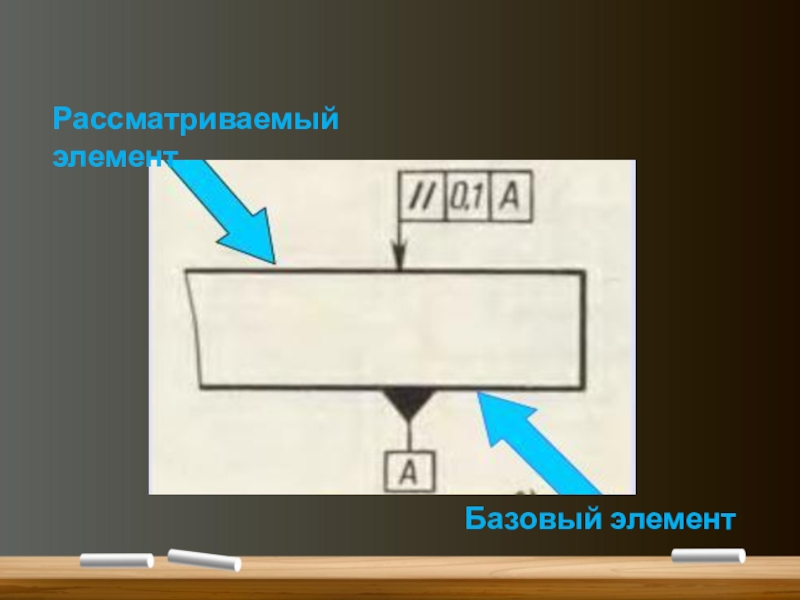

- 6. Рассматриваемый элементБазовый элемент

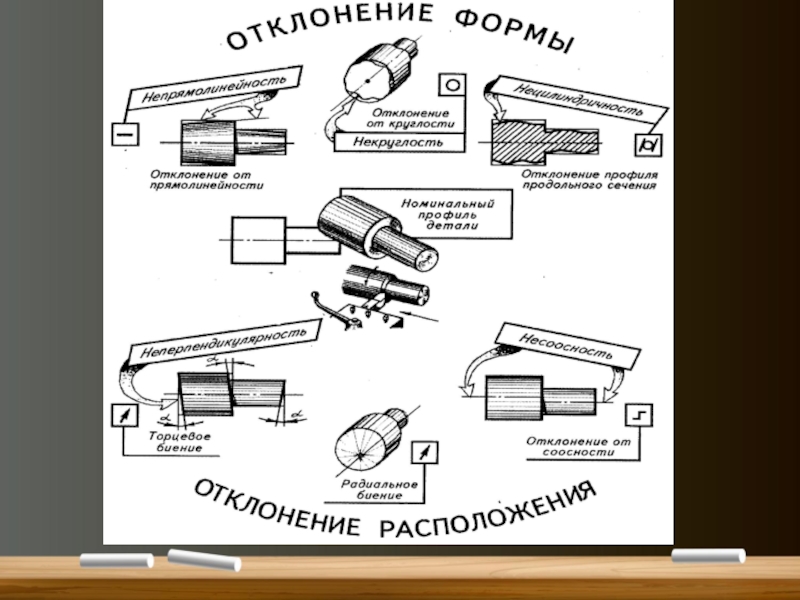

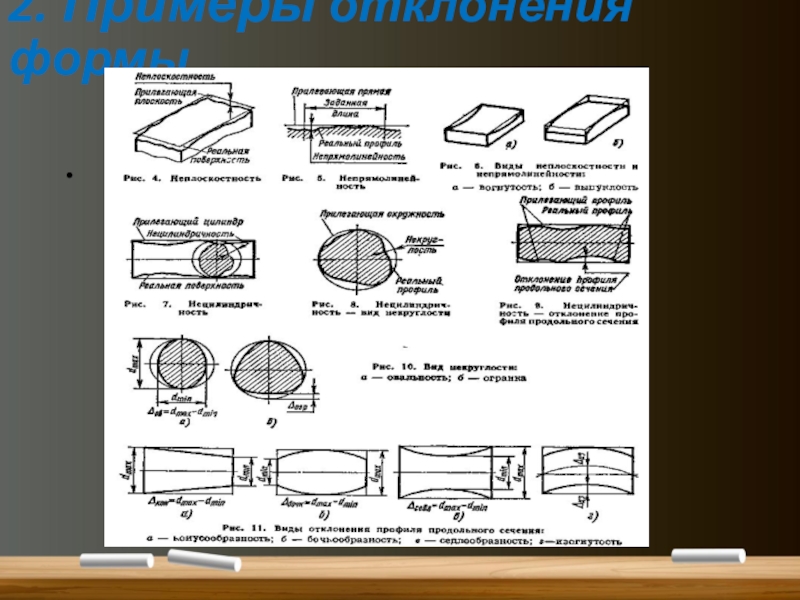

- 7. 2. Примеры отклонения формы
- 8. Слайд 8
- 9. 3. На чертеже, допуски формы и расположения

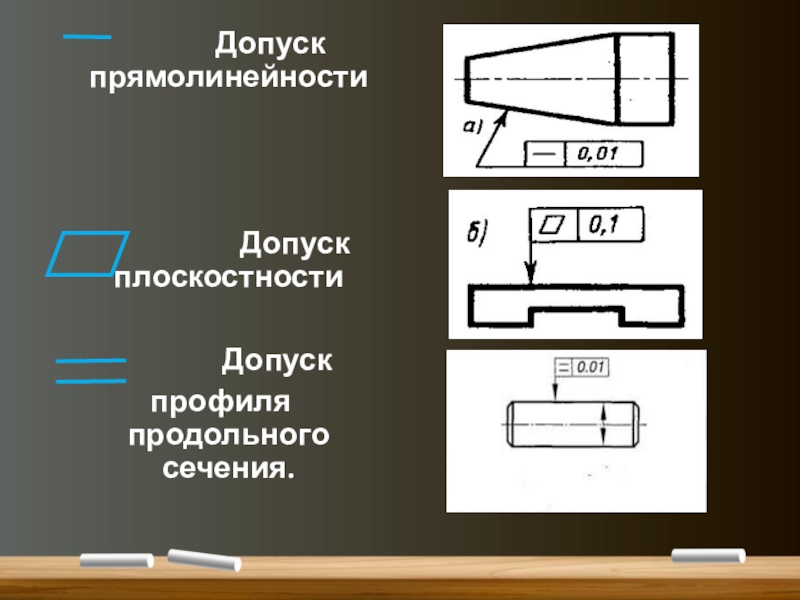

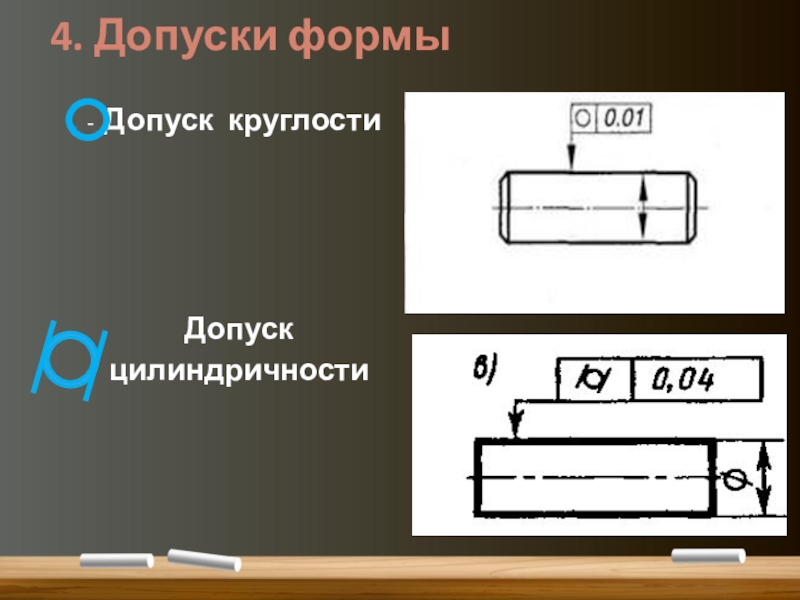

- 10. 4. Допуски формы
- 11. Слайд 11
- 12. 5. Допуски расположения поверхностей
- 13. Слайд 13
- 14. Слайд 14
1. Допуски формы поверхности Отклонение формы поверхности – отклонение формы реальной поверхности от номинальной.Номинальная поверхность – идеальная поверхность, форма которой задана чертежом или технической документацией.Прилегающая поверхность – поверхность, соприкасающаяся с реальным профилем и расположенная вне материала

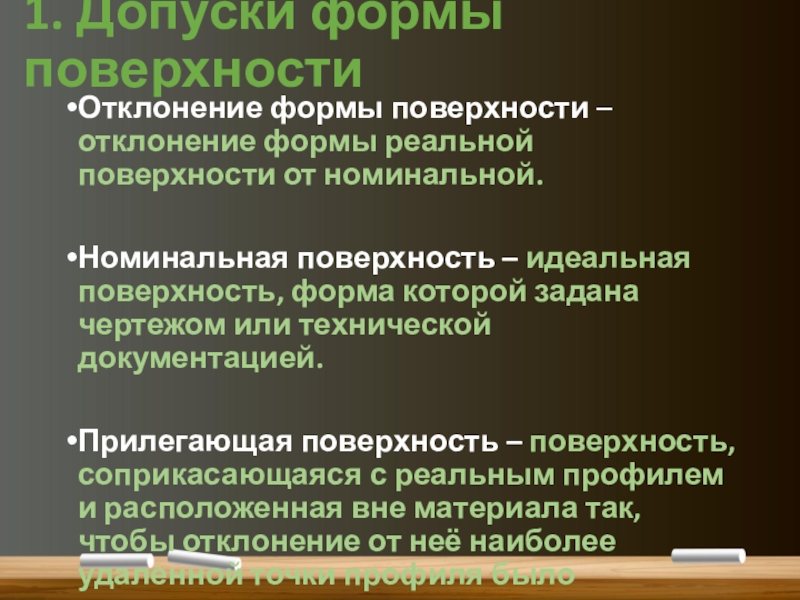

Слайд 21. Допуски формы поверхности
Отклонение формы поверхности – отклонение формы реальной поверхности
от номинальной.
Номинальная поверхность – идеальная поверхность, форма которой задана чертежом или технической документацией.
Прилегающая поверхность – поверхность, соприкасающаяся с реальным профилем и расположенная вне материала так, чтобы отклонение от неё наиболее удаленной точки профиля было минимальным.
Номинальная поверхность – идеальная поверхность, форма которой задана чертежом или технической документацией.
Прилегающая поверхность – поверхность, соприкасающаяся с реальным профилем и расположенная вне материала так, чтобы отклонение от неё наиболее удаленной точки профиля было минимальным.

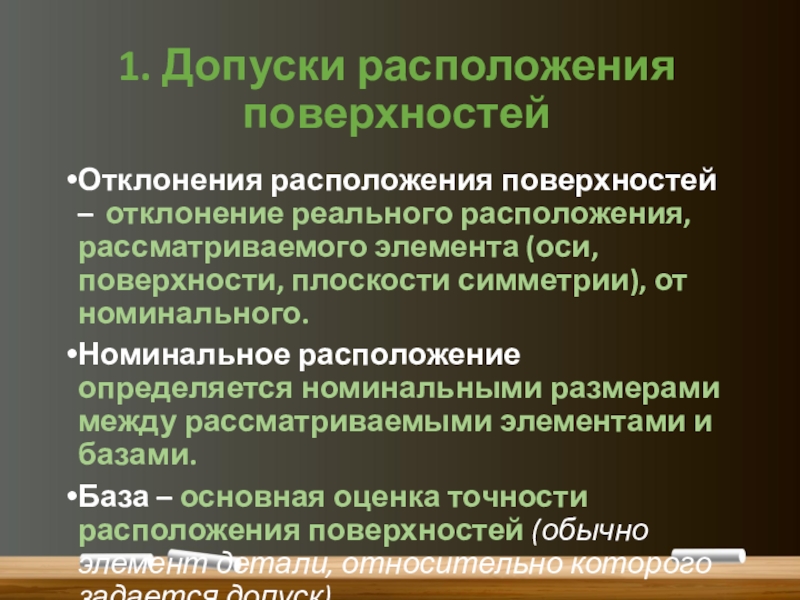

Слайд 51. Допуски расположения поверхностей
Отклонения расположения поверхностей – отклонение реального расположения, рассматриваемого
элемента (оси, поверхности, плоскости симметрии), от номинального.
Номинальное расположение определяется номинальными размерами между рассматриваемыми элементами и базами.
База – основная оценка точности расположения поверхностей (обычно элемент детали, относительно которого задается допуск)
Номинальное расположение определяется номинальными размерами между рассматриваемыми элементами и базами.
База – основная оценка точности расположения поверхностей (обычно элемент детали, относительно которого задается допуск)

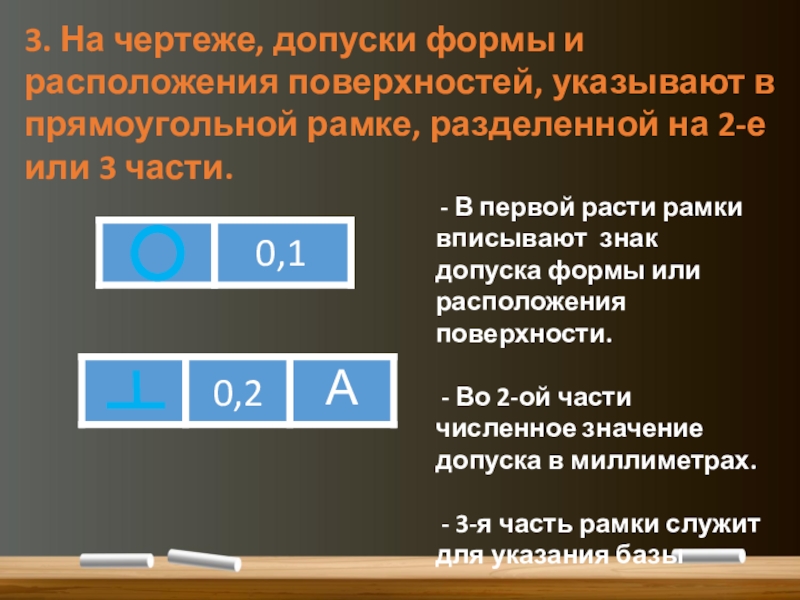

Слайд 93. На чертеже, допуски формы и расположения поверхностей, указывают в прямоугольной
рамке, разделенной на 2-е или 3 части.
- В первой расти рамки вписывают знак допуска формы или расположения поверхности.
- Во 2-ой части численное значение допуска в миллиметрах.
- 3-я часть рамки служит для указания базы
0,1
0,2
А

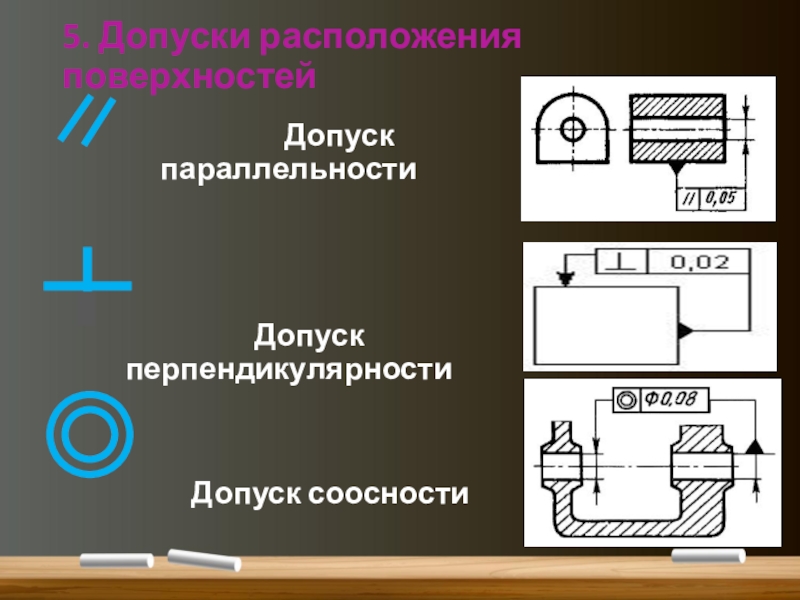

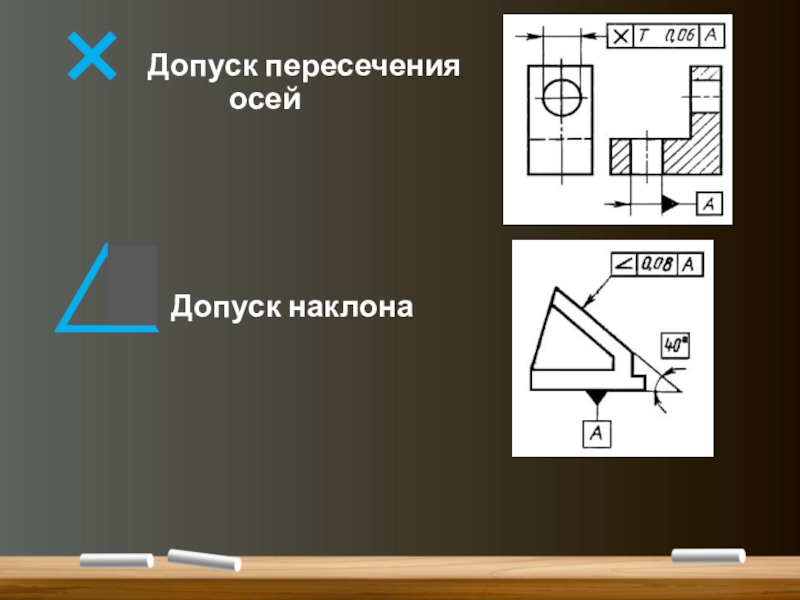

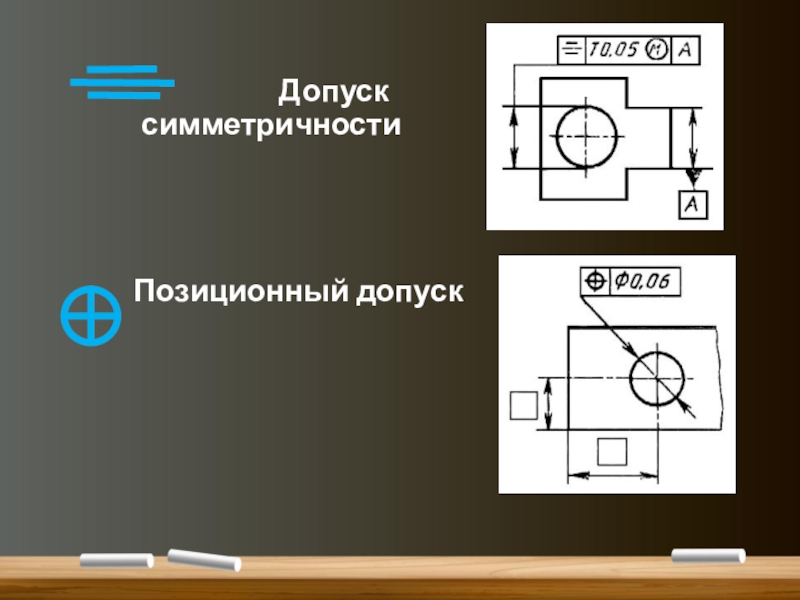

Слайд 125. Допуски расположения поверхностей
Допуск параллельности
Допуск перпендикулярности
Допуск соосности
