Стекло, ситаллы и каменное литье Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Слайд 1ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Иркутский государственный

университет путей сообщения »
ЗАБАЙКАЛЬСКИЙ ИНСТИТУТ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
- филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования
«Иркутский государственный университет путей сообщения»
(ЗабИЖТ ИрГУПС)
ЧИТИНСКИЙ ТЕХНИКУМ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

УЧЕБНАЯ ДИСЦИПЛИНА
«Строительные материалы и изделия»

Стекло, ситаллы и каменное литье

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТАфедеральное государственное бюджетное образовательное учреждениевысшего профессионального образования«Иркутский государственный университет путей сообщения »ЗАБАЙКАЛЬСКИЙ ИНСТИТУТ ЖЕЛЕЗНОДОРОЖНОГО

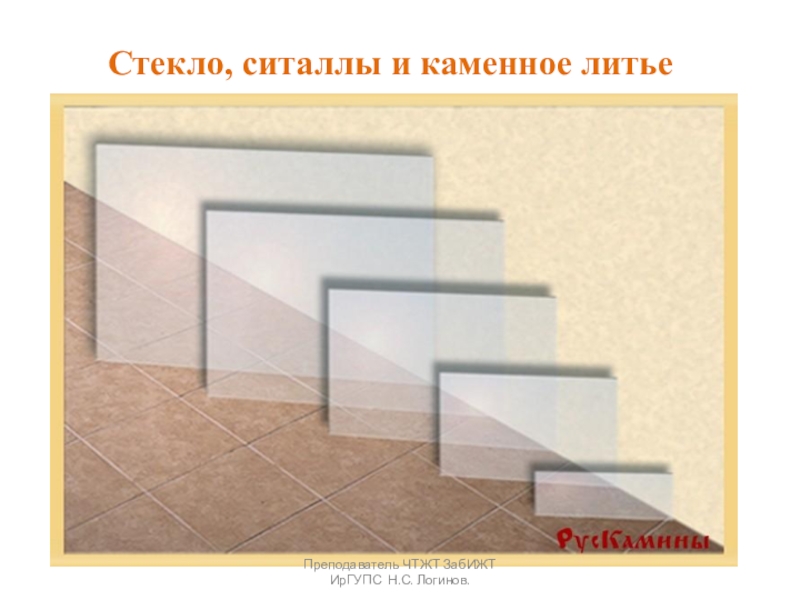

Слайд 2Стекло, ситаллы и каменное литье
Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стекло, ситаллы и каменное литье Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Слайд 3Стеклами называют переохлажденные жидкости, не успевшие при остывании перейти в кристаллическое

состояние.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стеклами называют переохлажденные жидкости, не успевшие при остывании перейти в кристаллическое состояние.Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Слайд 4Прозрачность, возможность окраски в любые цвета, высокая химическая стойкость, высокая прочность

и твердость, электроизоляционные и многие другие ценные качества делают стекло незаменимым строительным материалом

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Прозрачность, возможность окраски в любые цвета, высокая химическая стойкость, высокая прочность и твердость, электроизоляционные и многие другие

Слайд 5Стекла – жидкости, имеющие бесконечно большую вязкость, что придает им свойства

твердого тела.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стекла – жидкости, имеющие бесконечно большую вязкость, что придает им свойства твердого тела. Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС

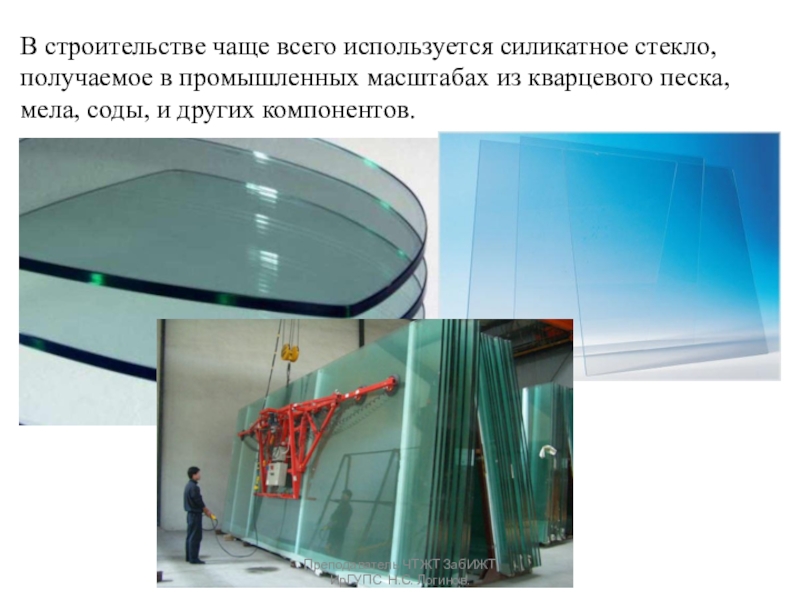

Слайд 6В строительстве чаще всего используется силикатное стекло, получаемое в промышленных масштабах

из кварцевого песка, мела, соды, и других компонентов.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

В строительстве чаще всего используется силикатное стекло, получаемое в промышленных масштабах из кварцевого песка, мела, соды, и

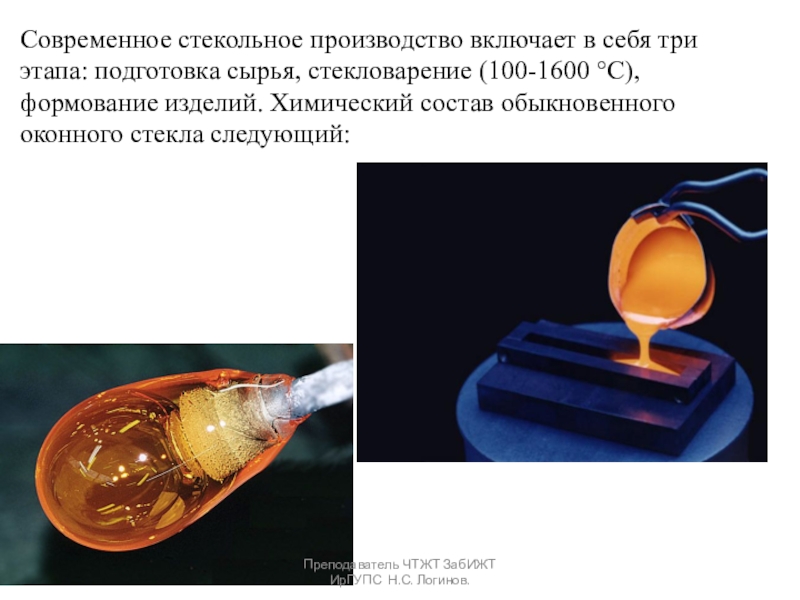

Слайд 7Современное стекольное производство включает в себя три этапа: подготовка сырья, стекловарение

(100-1600 °С), формование изделий. Химический состав обыкновенного оконного стекла следующий:

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Современное стекольное производство включает в себя три этапа: подготовка сырья, стекловарение (100-1600 °С), формование изделий. Химический состав

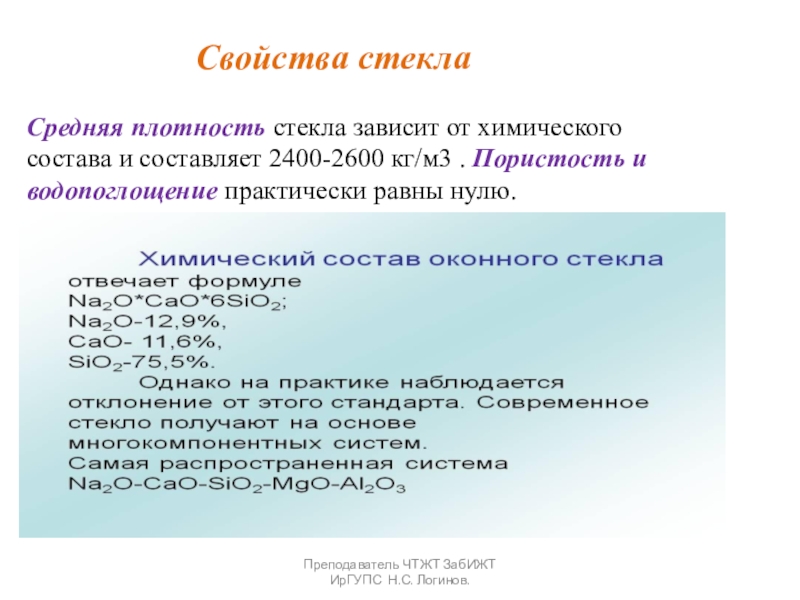

Слайд 8Свойства стекла
Средняя плотность стекла зависит от химического состава и составляет

2400-2600 кг/м3 . Пористость и водопоглощение практически равны нулю.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Свойства стекла Средняя плотность стекла зависит от химического состава и составляет 2400-2600 кг/м3 . Пористость и водопоглощение

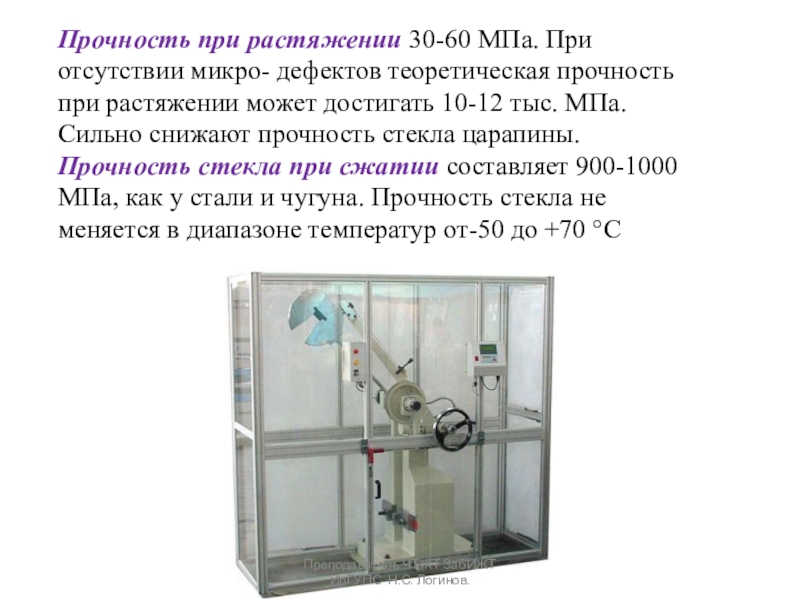

Слайд 9Прочность при растяжении 30-60 МПа. При отсутствии микро- дефектов теоретическая прочность

при растяжении может достигать 10-12 тыс. МПа. Сильно снижают прочность стекла царапины. Прочность стекла при сжатии составляет 900-1000 МПа, как у стали и чугуна. Прочность стекла не меняется в диапазоне температур от-50 до +70 °С

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Прочность при растяжении 30-60 МПа. При отсутствии микро- дефектов теоретическая прочность при растяжении может достигать 10-12 тыс.

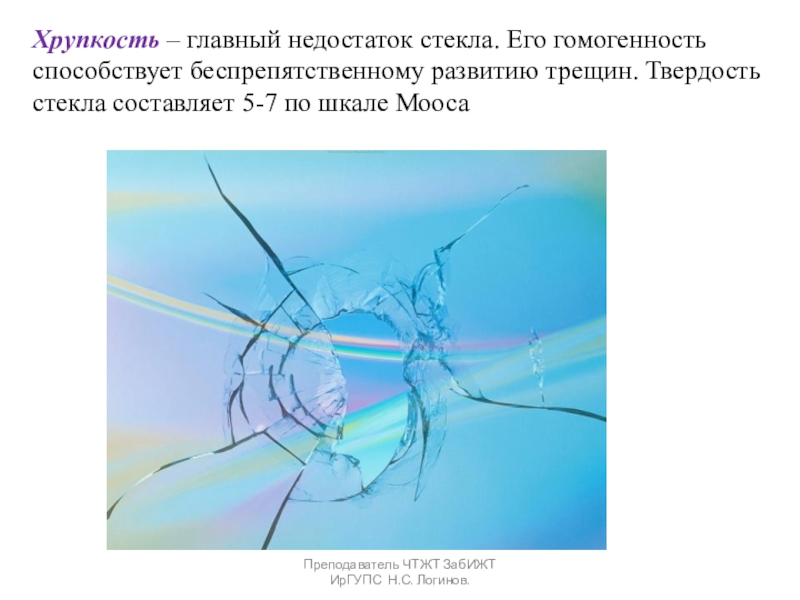

Слайд 10Хрупкость – главный недостаток стекла. Его гомогенность способствует беспрепятственному развитию трещин.

Твердость стекла составляет 5-7 по шкале Мооса

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Хрупкость – главный недостаток стекла. Его гомогенность способствует беспрепятственному развитию трещин. Твердость стекла составляет 5-7 по шкале

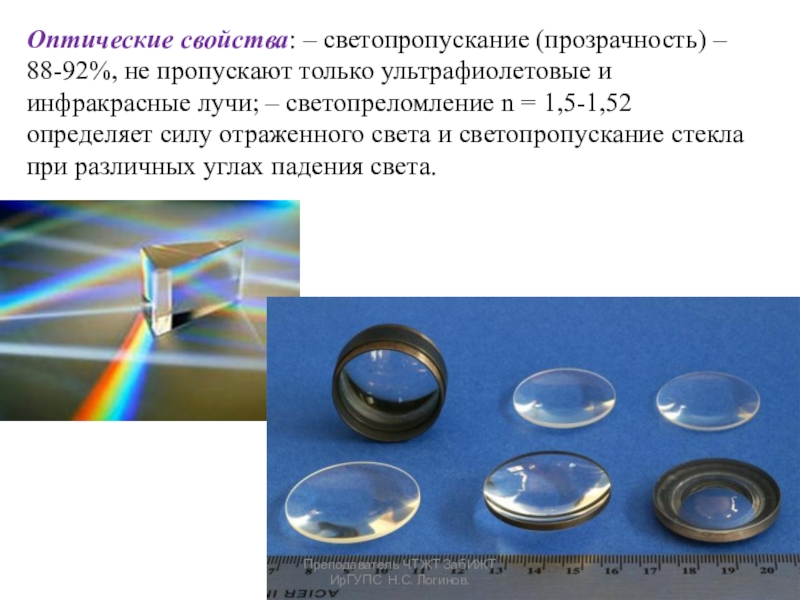

Слайд 11Оптические свойства: – светопропускание (прозрачность) – 88-92%, не пропускают только ультрафиолетовые

и инфракрасные лучи; – светопреломление n = 1,5-1,52 определяет силу отраженного света и светопропускание стекла при различных углах падения света.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Оптические свойства: – светопропускание (прозрачность) – 88-92%, не пропускают только ультрафиолетовые и инфракрасные лучи; – светопреломление n

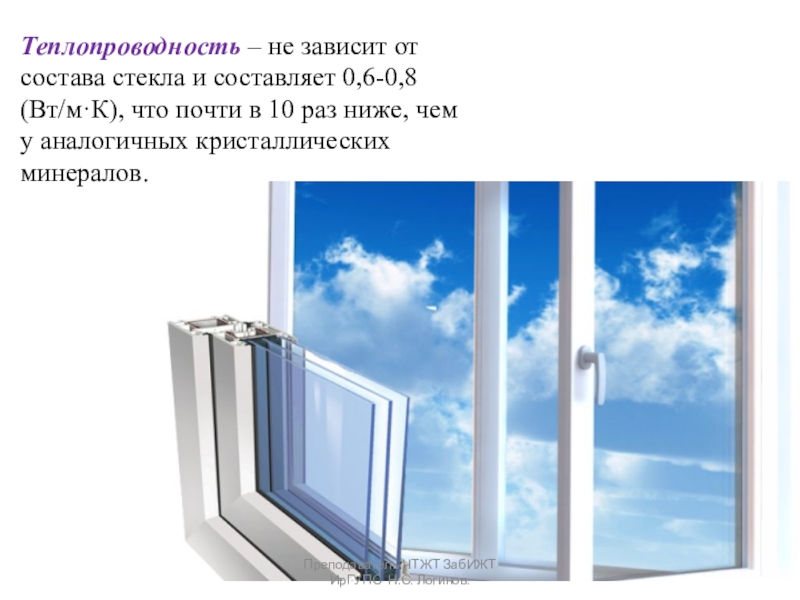

Слайд 12Теплопроводность – не зависит от состава стекла и составляет 0,6-0,8 (Вт/м·К),

что почти в 10 раз ниже, чем у аналогичных кристаллических минералов.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Теплопроводность – не зависит от состава стекла и составляет 0,6-0,8 (Вт/м·К), что почти в 10 раз ниже,

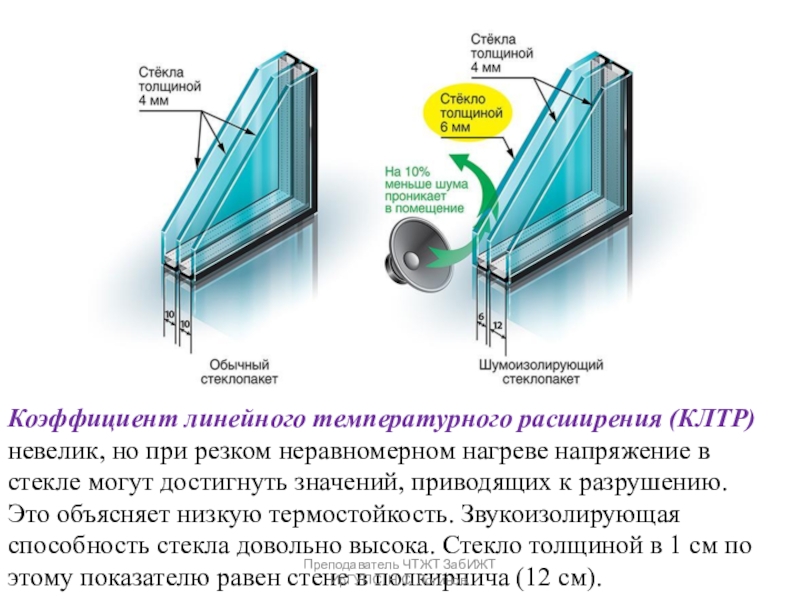

Слайд 13Коэффициент линейного температурного расширения (КЛТР) невелик, но при резком неравномерном нагреве

напряжение в стекле могут достигнуть значений, приводящих к разрушению. Это объясняет низкую термостойкость. Звукоизолирующая способность стекла довольно высока. Стекло толщиной в 1 см по этому показателю равен стене в полкирпича (12 см).

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Коэффициент линейного температурного расширения (КЛТР) невелик, но при резком неравномерном нагреве напряжение в стекле могут достигнуть значений,

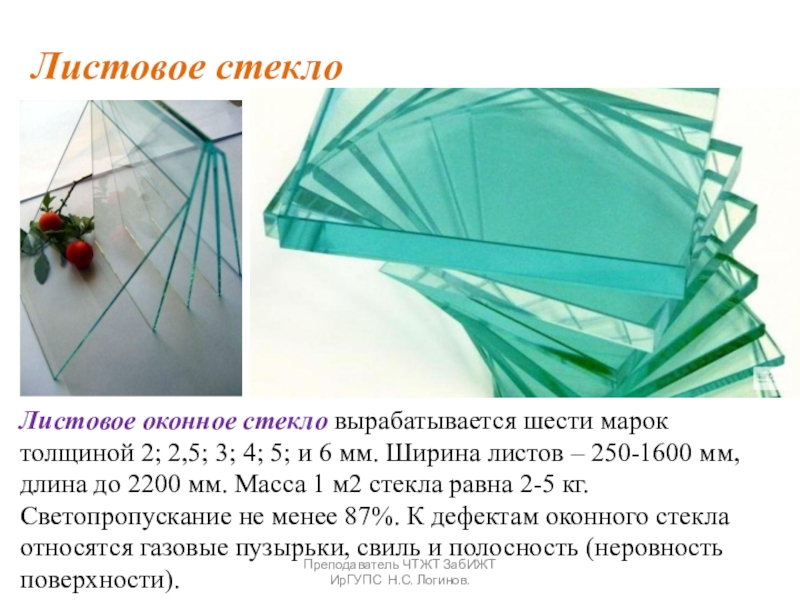

Слайд 14Листовое стекло
Листовое оконное стекло вырабатывается шести марок толщиной 2; 2,5; 3;

4; 5; и 6 мм. Ширина листов – 250-1600 мм, длина до 2200 мм. Масса 1 м2 стекла равна 2-5 кг. Светопропускание не менее 87%. К дефектам оконного стекла относятся газовые пузырьки, свиль и полосность (неровность поверхности).

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Листовое стеклоЛистовое оконное стекло вырабатывается шести марок толщиной 2; 2,5; 3; 4; 5; и 6 мм. Ширина

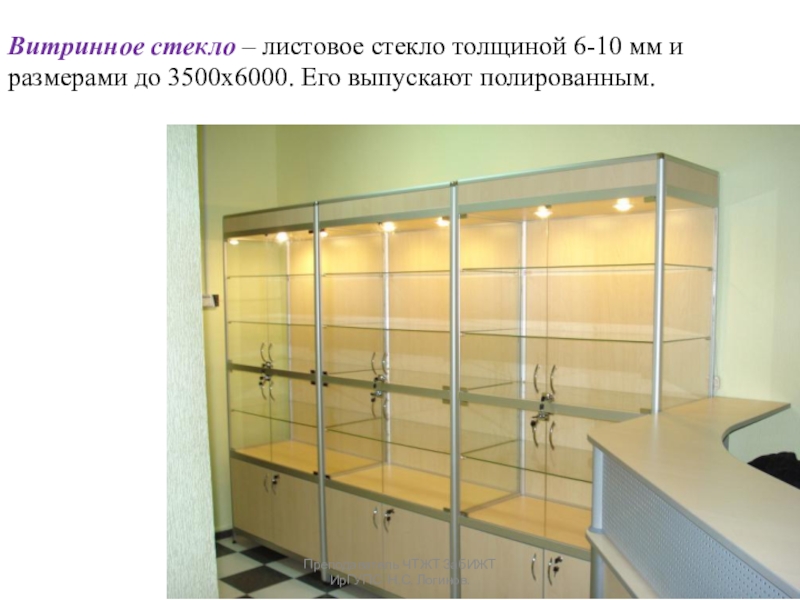

Слайд 15Витринное стекло – листовое стекло толщиной 6-10 мм и размерами до

3500х6000. Его выпускают полированным.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Витринное стекло – листовое стекло толщиной 6-10 мм и размерами до 3500х6000. Его выпускают полированным. Преподаватель ЧТЖТ

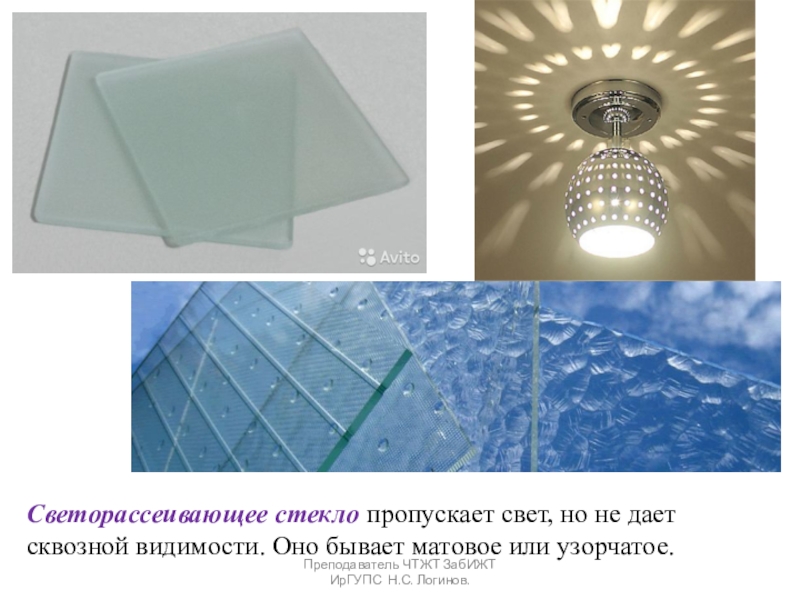

Слайд 16Светорассеивающее стекло пропускает свет, но не дает сквозной видимости. Оно бывает

матовое или узорчатое.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Светорассеивающее стекло пропускает свет, но не дает сквозной видимости. Оно бывает матовое или узорчатое. Преподаватель ЧТЖТ ЗабИЖТ

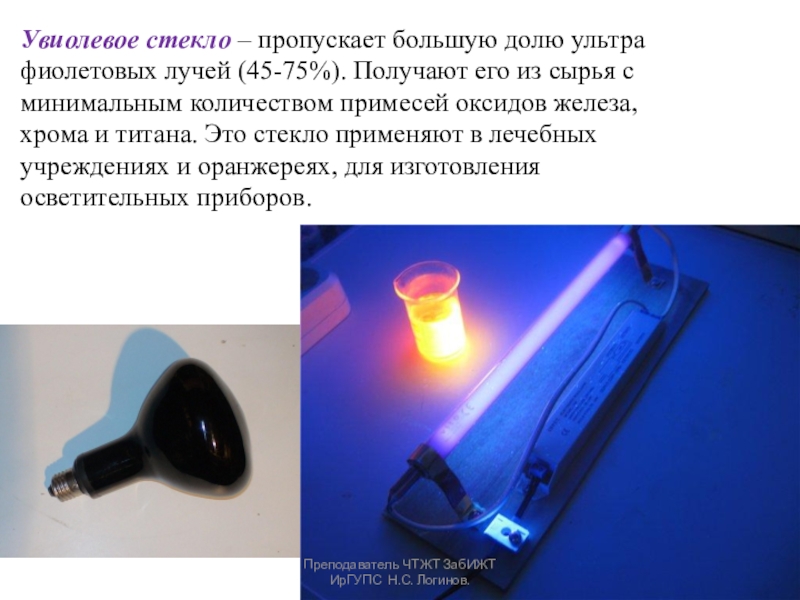

Слайд 17Увиолевое стекло – пропускает большую долю ультра фиолетовых лучей (45-75%). Получают

его из сырья с минимальным количеством примесей оксидов железа, хрома и титана. Это стекло применяют в лечебных учреждениях и оранжереях, для изготовления осветительных приборов.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Увиолевое стекло – пропускает большую долю ультра фиолетовых лучей (45-75%). Получают его из сырья с минимальным количеством

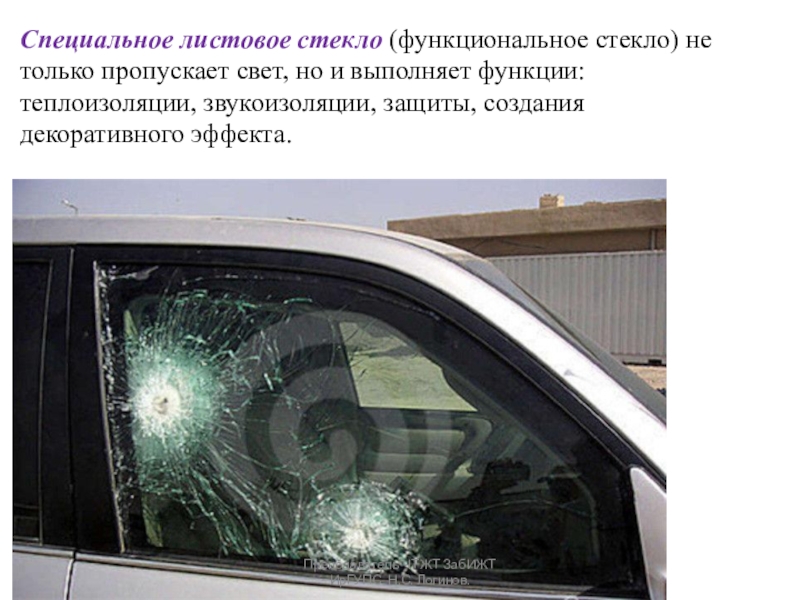

Слайд 18Специальное листовое стекло (функциональное стекло) не только пропускает свет, но и

выполняет функции: теплоизоляции, звукоизоляции, защиты, создания декоративного эффекта.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Специальное листовое стекло (функциональное стекло) не только пропускает свет, но и выполняет функции: теплоизоляции, звукоизоляции, защиты, создания

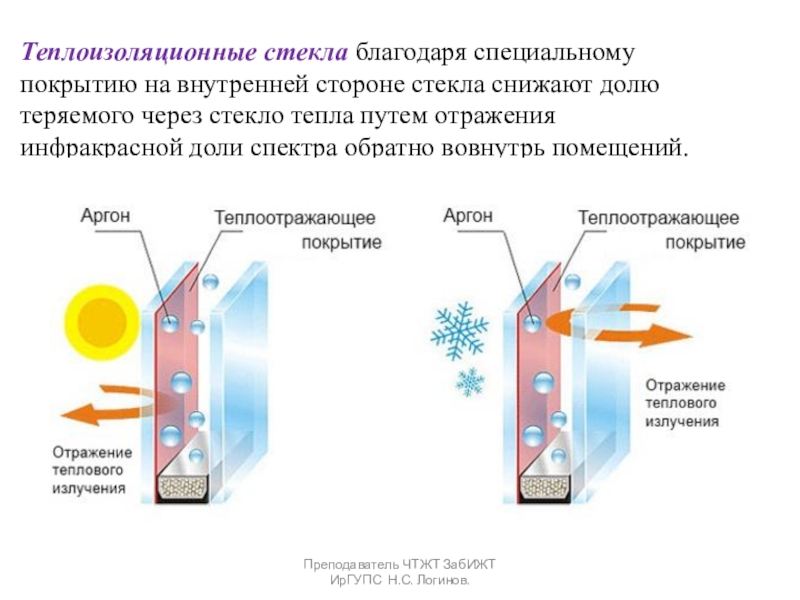

Слайд 19Теплоизоляционные стекла благодаря специальному покрытию на внутренней стороне стекла снижают долю

теряемого через стекло тепла путем отражения инфракрасной доли спектра обратно вовнутрь помещений.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Теплоизоляционные стекла благодаря специальному покрытию на внутренней стороне стекла снижают долю теряемого через стекло тепла путем отражения

Слайд 20Теплозащитные (солнцезащитные) стекла отражают часть лучистой энергии, не пропуская её в

помещение за счет того, что на поверхность стекла наносится тончайший металлический слой, работающий как зеркало, либо на поверхности стекла создается слой из оксидов металла отражающий свет и придающий стеклу серый, зеленоватый или бронзовый оттенок.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Теплозащитные (солнцезащитные) стекла отражают часть лучистой энергии, не пропуская её в помещение за счет того, что на

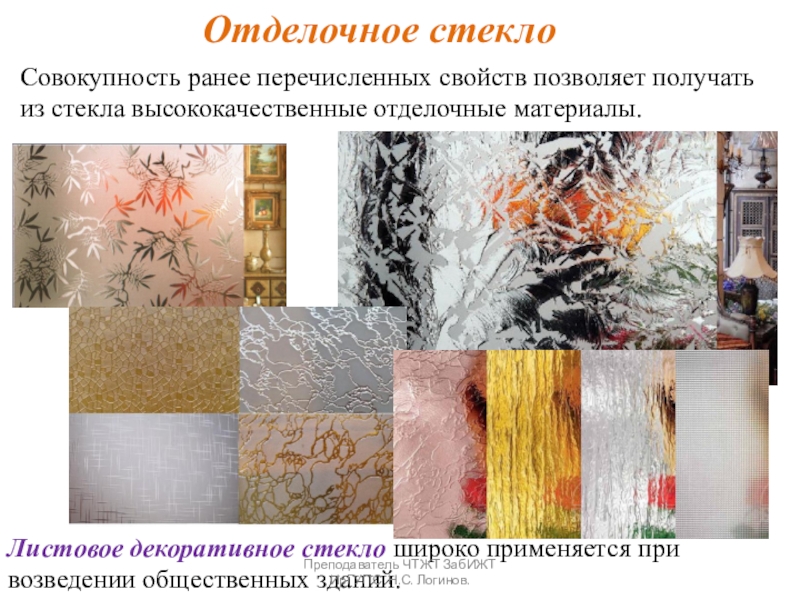

Слайд 21Отделочное стекло
Совокупность ранее перечисленных свойств позволяет получать из стекла высококачественные отделочные

материалы.

Листовое декоративное стекло широко применяется при возведении общественных зданий.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Отделочное стеклоСовокупность ранее перечисленных свойств позволяет получать из стекла высококачественные отделочные материалы. Листовое декоративное стекло широко применяется

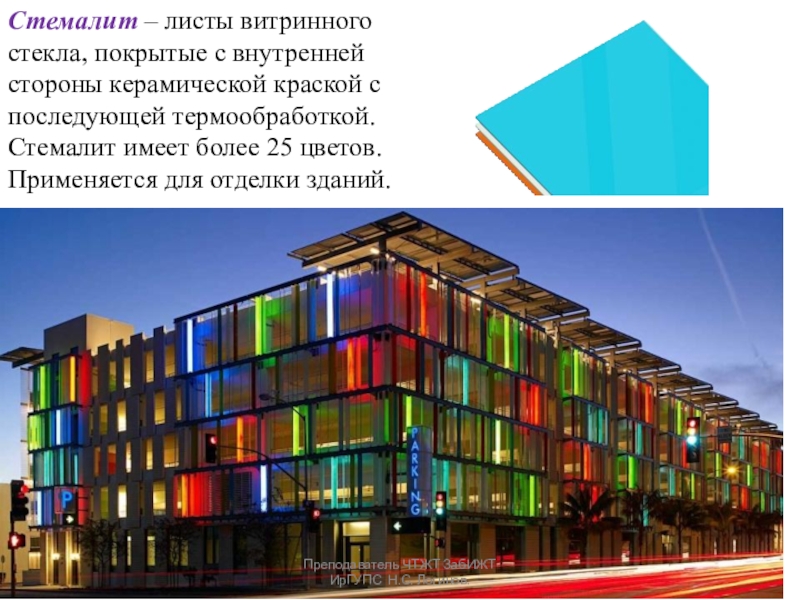

Слайд 22Стемалит – листы витринного стекла, покрытые с внутренней стороны керамической краской

с последующей термообработкой. Стемалит имеет более 25 цветов. Применяется для отделки зданий.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стемалит – листы витринного стекла, покрытые с внутренней стороны керамической краской с последующей термообработкой. Стемалит имеет более

Слайд 23Стеклянная плитка бывает эмалированная (за счет нанесения на неё эмали с

последующей термообработкой), ковровомозаичная (20х20х, 25х,25 мм), получаемая прокатом из цветной глушенной стекломассы и наклейкой на бумагу.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стеклянная плитка бывает эмалированная (за счет нанесения на неё эмали с последующей термообработкой), ковровомозаичная (20х20х, 25х,25 мм),

Слайд 24Смальта – кусочки цветного глушенного стекла неправильной формы размером до 20мм,

получаемые размалыванием более крупных плиток. Применяют для изготовления художественных мозаичных панно.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Смальта – кусочки цветного глушенного стекла неправильной формы размером до 20мм, получаемые размалыванием более крупных плиток. Применяют

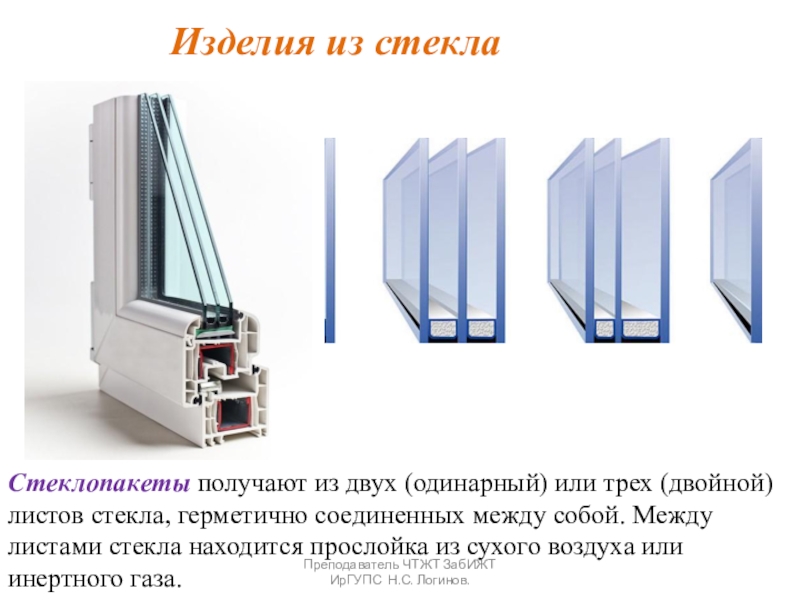

Слайд 25Изделия из стекла
Стеклопакеты получают из двух (одинарный) или трех (двойной) листов

стекла, герметично соединенных между собой. Между листами стекла находится прослойка из сухого воздуха или инертного газа.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Изделия из стеклаСтеклопакеты получают из двух (одинарный) или трех (двойной) листов стекла, герметично соединенных между собой. Между

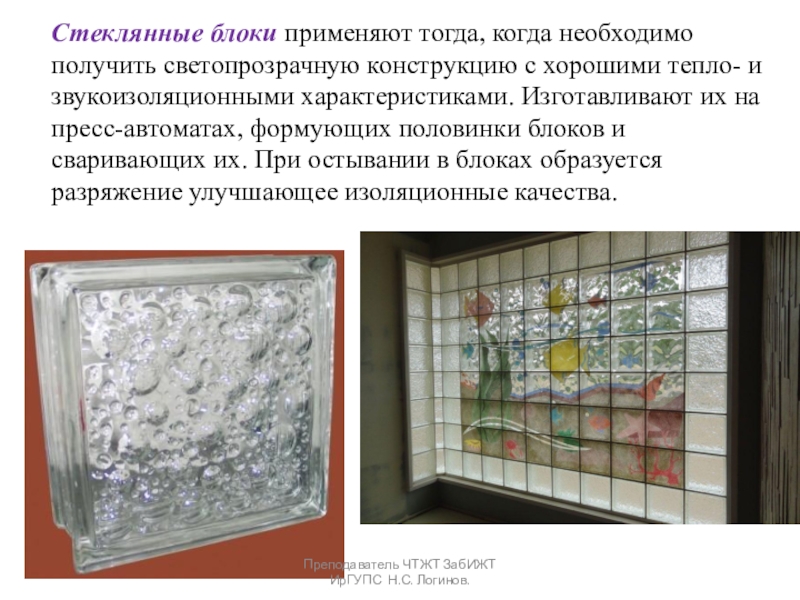

Слайд 26Стеклянные блоки применяют тогда, когда необходимо получить светопрозрачную конструкцию с хорошими

тепло- и звукоизоляционными характеристиками. Изготавливают их на пресс-автоматах, формующих половинки блоков и сваривающих их. При остывании в блоках образуется разряжение улучшающее изоляционные качества.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стеклянные блоки применяют тогда, когда необходимо получить светопрозрачную конструкцию с хорошими тепло- и звукоизоляционными характеристиками. Изготавливают их

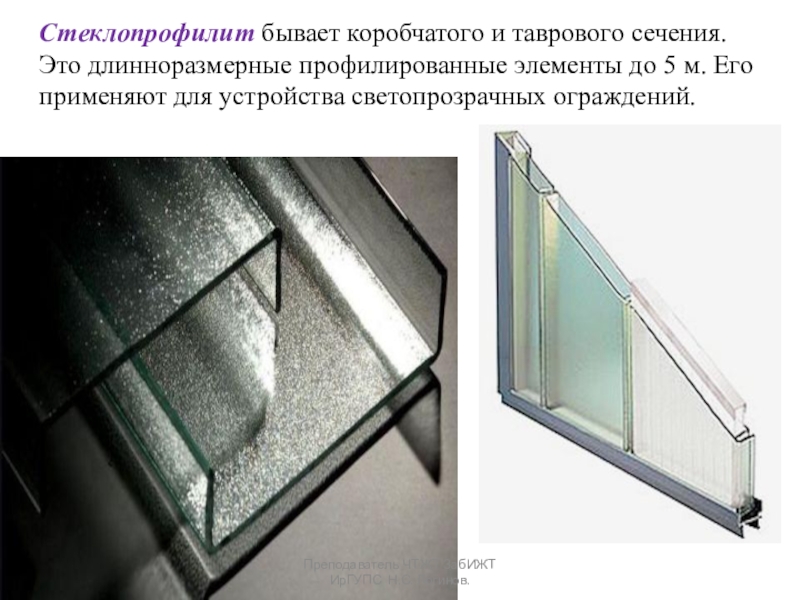

Слайд 27Стеклопрофилит бывает коробчатого и таврового сечения. Это длинноразмерные профилированные элементы до

5 м. Его применяют для устройства светопрозрачных ограждений.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стеклопрофилит бывает коробчатого и таврового сечения. Это длинноразмерные профилированные элементы до 5 м. Его применяют для устройства

Слайд 28Стеклянные трубы благодаря высокой химической стойкости, прозрачности соперничают с металлическими. За

счет гладкости пропускная способность таких труб выше. Применяют их в медицине, пищевой и химической промышленности.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стеклянные трубы благодаря высокой химической стойкости, прозрачности соперничают с металлическими. За счет гладкости пропускная способность таких труб

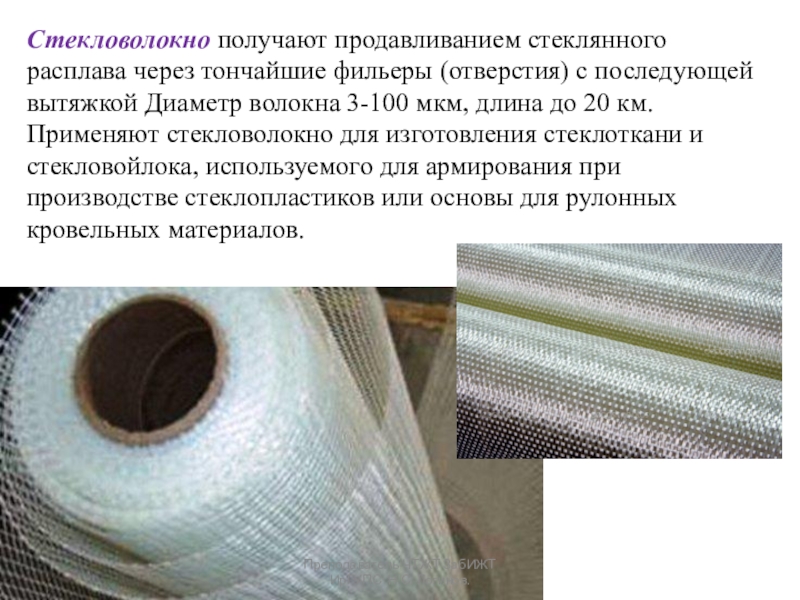

Слайд 29Стекловолокно получают продавливанием стеклянного расплава через тончайшие фильеры (отверстия) с последующей

вытяжкой Диаметр волокна 3-100 мкм, длина до 20 км. Применяют стекловолокно для изготовления стеклоткани и стекловойлока, используемого для армирования при производстве стеклопластиков или основы для рулонных кровельных материалов.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Стекловолокно получают продавливанием стеклянного расплава через тончайшие фильеры (отверстия) с последующей вытяжкой Диаметр волокна 3-100 мкм, длина

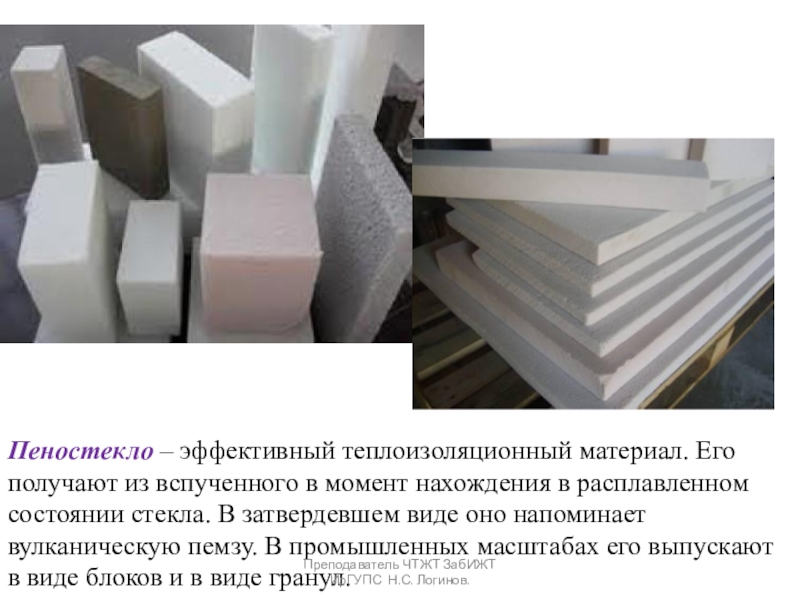

Слайд 30Пеностекло – эффективный теплоизоляционный материал. Его получают из вспученного в момент

нахождения в расплавленном состоянии стекла. В затвердевшем виде оно напоминает вулканическую пемзу. В промышленных масштабах его выпускают в виде блоков и в виде гранул.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Пеностекло – эффективный теплоизоляционный материал. Его получают из вспученного в момент нахождения в расплавленном состоянии стекла. В

Слайд 31Ситаллы и шлакоситаллы
Ситаллы – стеклокристаллические материалы, получаемые направленной частичной кристаллизацией стекол.

Структура ситаллов напоминает бетон, где заполнителем являются кристаллы, а вяжущим стекло. Доля стеклофазы в ситаллах составляет 20- 40%.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Ситаллы и шлакоситаллыСиталлы – стеклокристаллические материалы, получаемые направленной частичной кристаллизацией стекол. Структура ситаллов напоминает бетон, где заполнителем

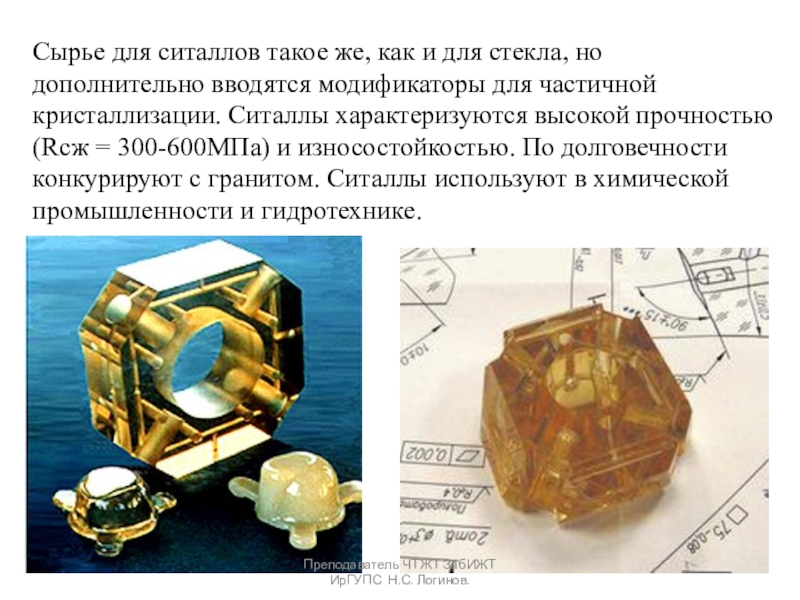

Слайд 32Сырье для ситаллов такое же, как и для стекла, но дополнительно

вводятся модификаторы для частичной кристаллизации. Ситаллы характеризуются высокой прочностью (Rсж = 300-600МПа) и износостойкостью. По долговечности конкурируют с гранитом. Ситаллы используют в химической промышленности и гидротехнике.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Сырье для ситаллов такое же, как и для стекла, но дополнительно вводятся модификаторы для частичной кристаллизации. Ситаллы

Слайд 33Каменное литье
Из горных и металлургических шлаков методом плавления (1400-1500 С) и

литья можно получить разнообразные строительные материалы. Исходным сырьем являются магматические (базальт, диабаз), осадочные (доломит, известняк, песок) горные породы и шлаки.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Каменное литьеИз горных и металлургических шлаков методом плавления (1400-1500 С) и литья можно получить разнообразные строительные материалы.

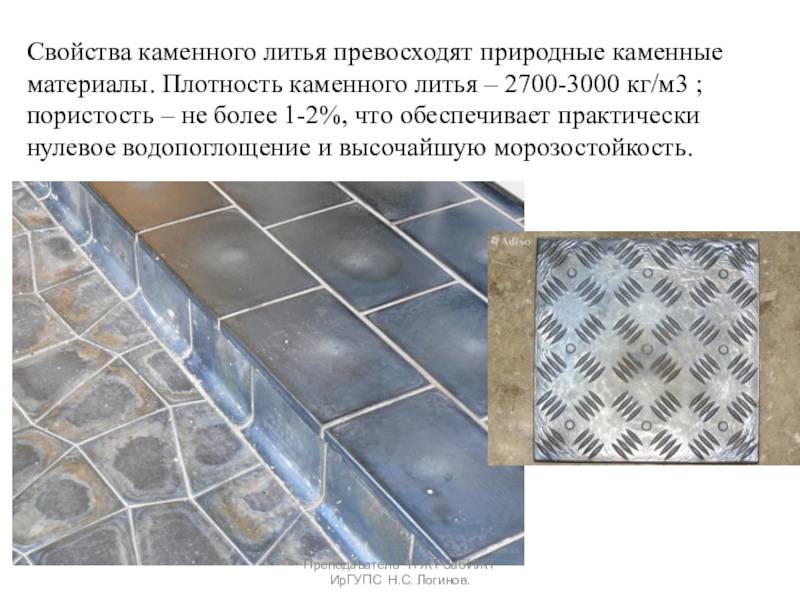

Слайд 34Свойства каменного литья превосходят природные каменные материалы. Плотность каменного литья –

2700-3000 кг/м3 ; пористость – не более 1-2%, что обеспечивает практически нулевое водопоглощение и высочайшую морозостойкость.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Свойства каменного литья превосходят природные каменные материалы. Плотность каменного литья – 2700-3000 кг/м3 ; пористость – не

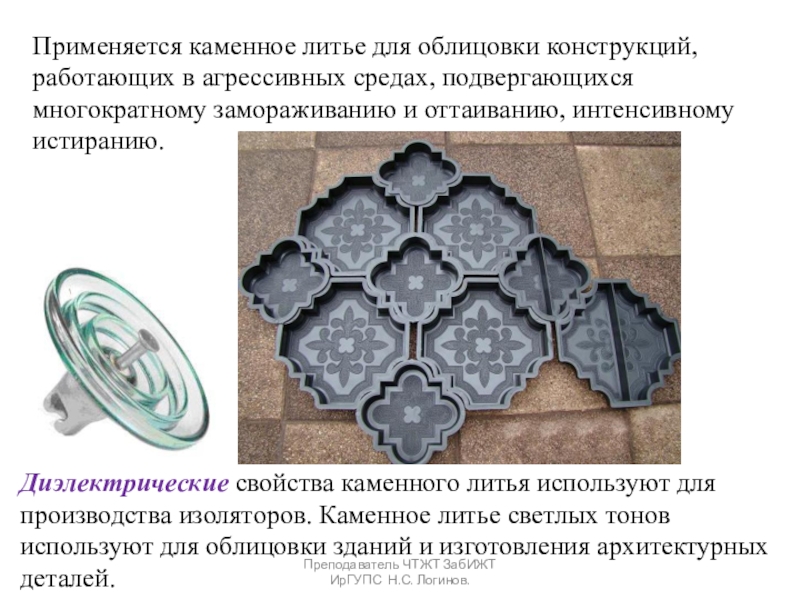

Слайд 35Применяется каменное литье для облицовки конструкций, работающих в агрессивных средах, подвергающихся

многократному замораживанию и оттаиванию, интенсивному истиранию.

Диэлектрические свойства каменного литья используют для производства изоляторов. Каменное литье светлых тонов используют для облицовки зданий и изготовления архитектурных деталей.

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Применяется каменное литье для облицовки конструкций, работающих в агрессивных средах, подвергающихся многократному замораживанию и оттаиванию, интенсивному истиранию.

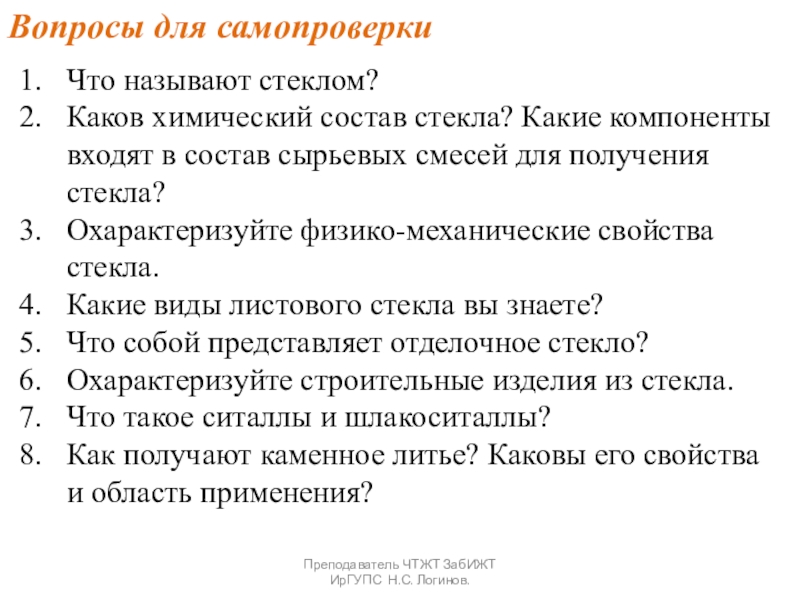

Слайд 36Вопросы для самопроверки
Что называют стеклом?
Каков химический состав стекла? Какие компоненты входят

в состав сырьевых смесей для получения стекла?
Охарактеризуйте физико-механические свойства стекла.
Какие виды листового стекла вы знаете?
Что собой представляет отделочное стекло?
Охарактеризуйте строительные изделия из стекла.
Что такое ситаллы и шлакоситаллы?
Как получают каменное литье? Каковы его свойства и область применения?

Преподаватель ЧТЖТ ЗабИЖТ ИрГУПС Н.С. Логинов.

Вопросы для самопроверкиЧто называют стеклом?Каков химический состав стекла? Какие компоненты входят в состав сырьевых смесей для получения
