Презентация, доклад по спецтехнологии Грузоподъемные электромагниты
Содержание
- 1. Презентация по спецтехнологии Грузоподъемные электромагниты
- 2. Грузоподъемные электромагниты применяют для подъема и перемещения
- 3. Электромагниты, обладают большой подъемной силой,
- 4. При помощи прямоугольных магнитов транспортируют длинномерные грузы: сортовой прокат, балки, трубы и пр.Прямоугольные электромагниты
- 5. Прямоугольный электромагнит
- 6. Электромагнитные траверсы – несколько электромагнитов работающих на
- 7. Электромагнитная траверса
- 8. Электромагнитная траверса
- 9. Электромагнитная траверса
- 10. Электромагнитная траверса
- 11. Электромагнитная траверса
- 12. Устройство электромагнита1. Щиток зажимов 2. Внутренний полюс.3. Наружный полюс.4. Секционная катушка5. Корпус6. Приливы.7. Кабель.8. Кольцо.9. Цепи
- 13. Устройство электромагнита
- 14. Подъемный электромагнит состоит из, корпуса, двух полюсов:
- 15. Благодаря которому к электромагниту намагничиваются изделия из
- 16. Импульсные грузоподъемные электромагниты

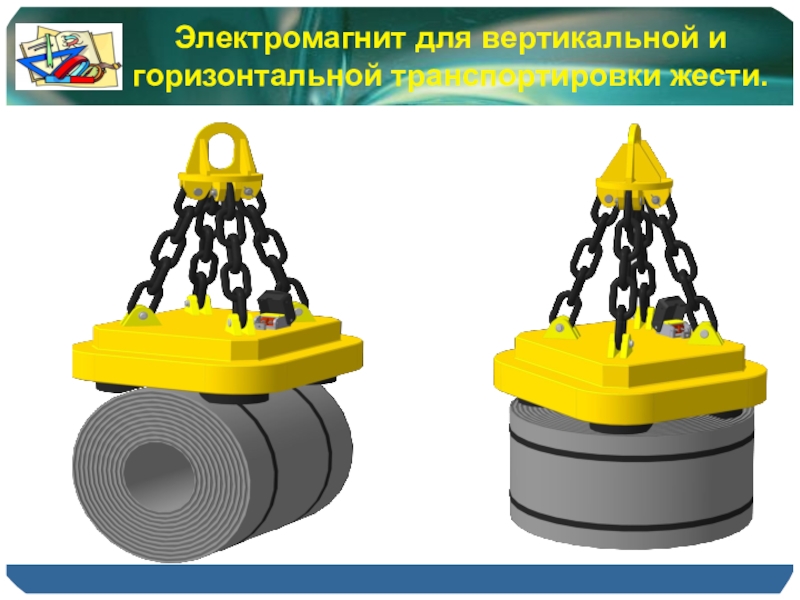

- 17. Электромагнит для вертикальной и горизонтальной транспортировки жести.
- 18. Электромагнит с питанием от аккумуляторных батарей.
- 19. Электромагниты двухполосныеЭлектромагниты (двухполосные) для транспортировки связок труб, арматурного профиля
- 20. Катушка электромагнита работает от постоянного
- 21. можно производить захват грузов без стропальщика; удобство
- 22. грузоподъемность (с увеличением нагрева нагревание при работе;
- 23. Генеральный директор компании Walker
Грузоподъемные электромагниты применяют для подъема и перемещения грузов из черных металлов Применение подъемных электромагнитов Выпускаются два вида подъемных магнитов: круглые и прямоугольные
Слайд 1Грузоподъемные электромагниты
Презентацию выполнила:
преподаватель спецтехнологии Пиневич Е.Г.

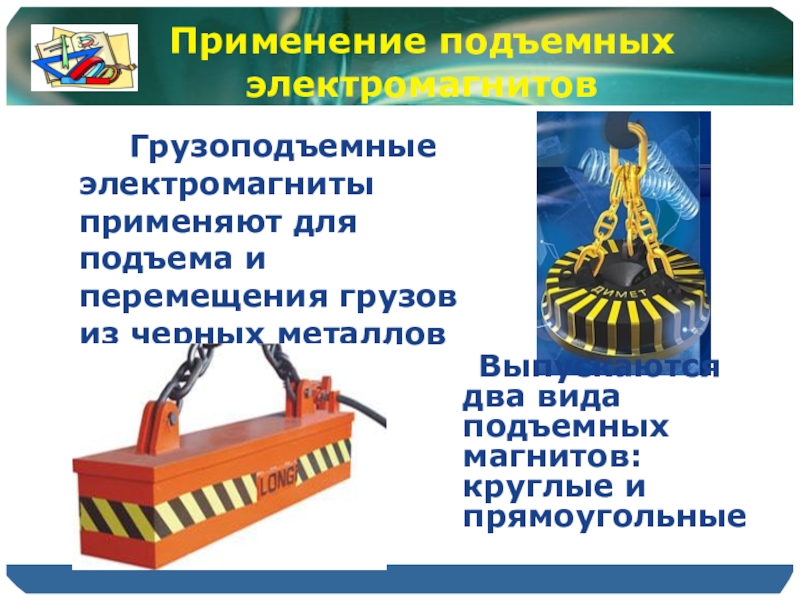

Слайд 2 Грузоподъемные электромагниты применяют для подъема и перемещения грузов из черных металлов
Применение
подъемных электромагнитов
Выпускаются два вида подъемных магнитов: круглые и прямоугольные

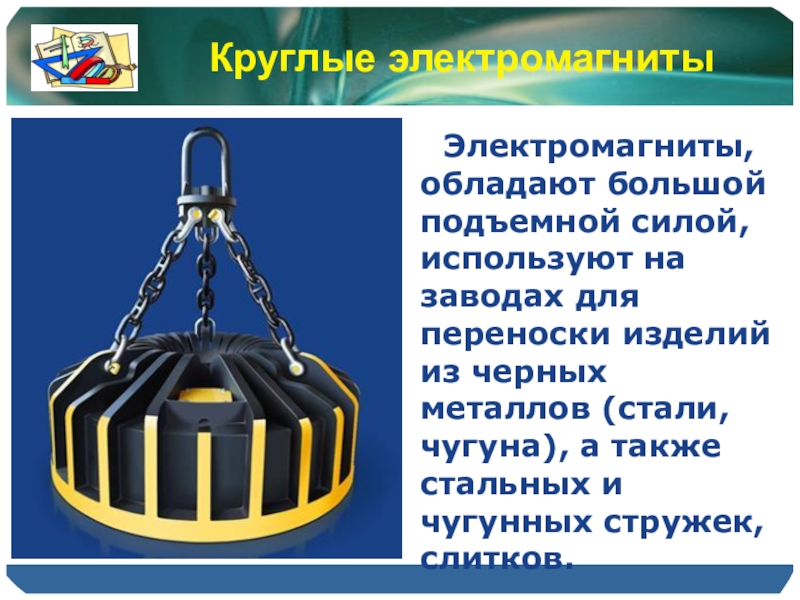

Слайд 3 Электромагниты, обладают большой подъемной силой, используют на заводах для
переноски изделий из черных металлов (стали, чугуна), а также стальных и чугунных стружек, слитков.
Круглые электромагниты

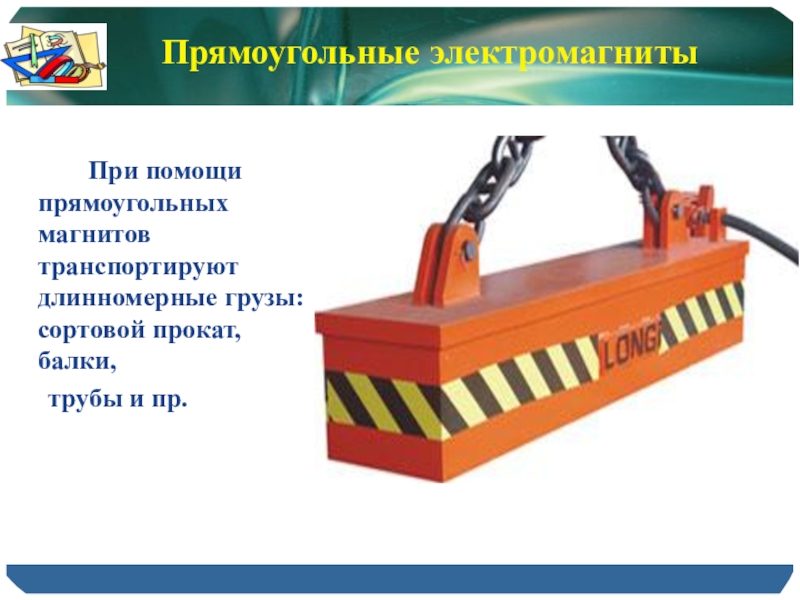

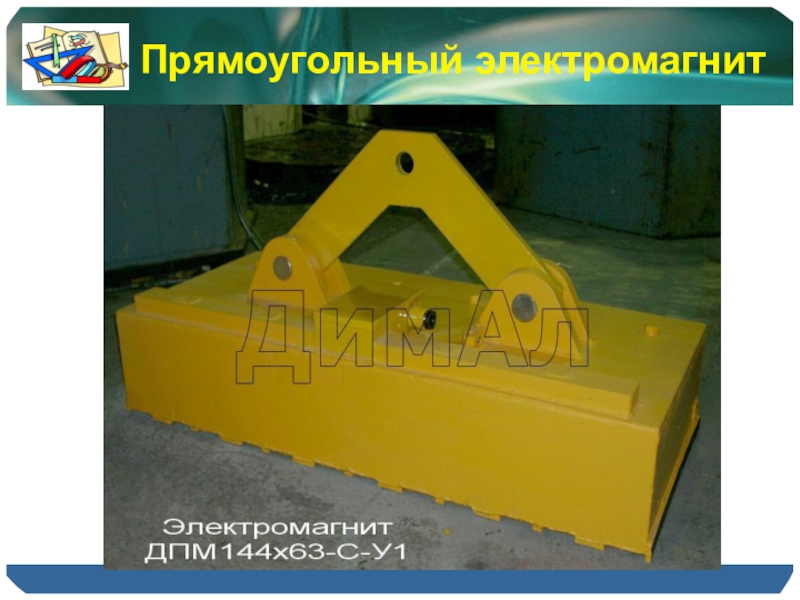

Слайд 4 При помощи прямоугольных магнитов транспортируют длинномерные грузы: сортовой прокат, балки,
трубы
и пр.
Прямоугольные электромагниты

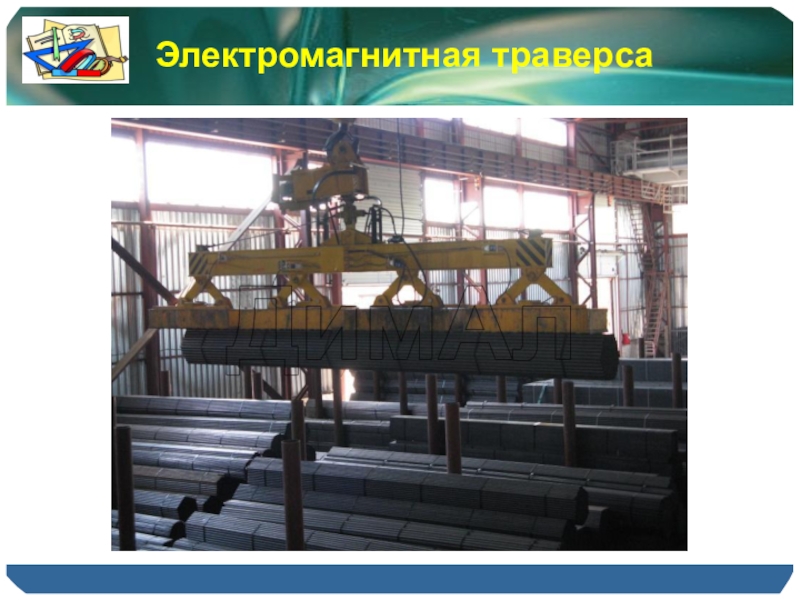

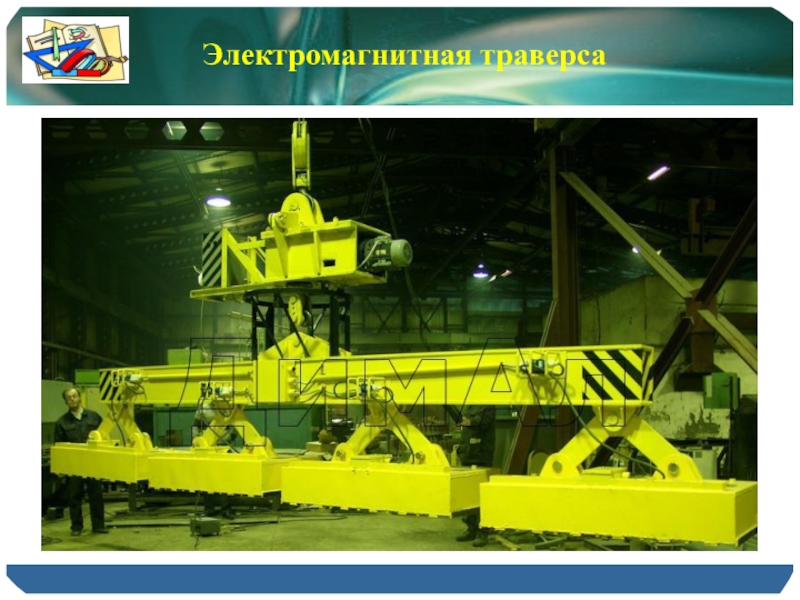

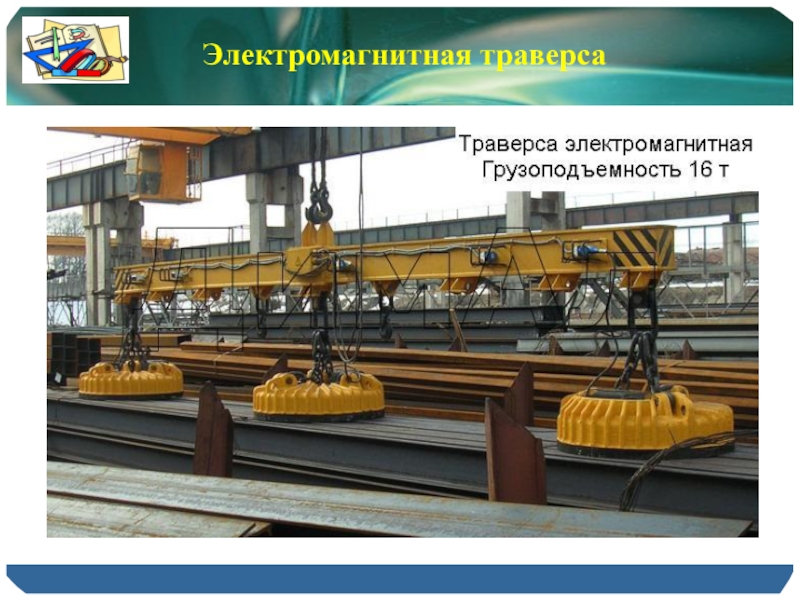

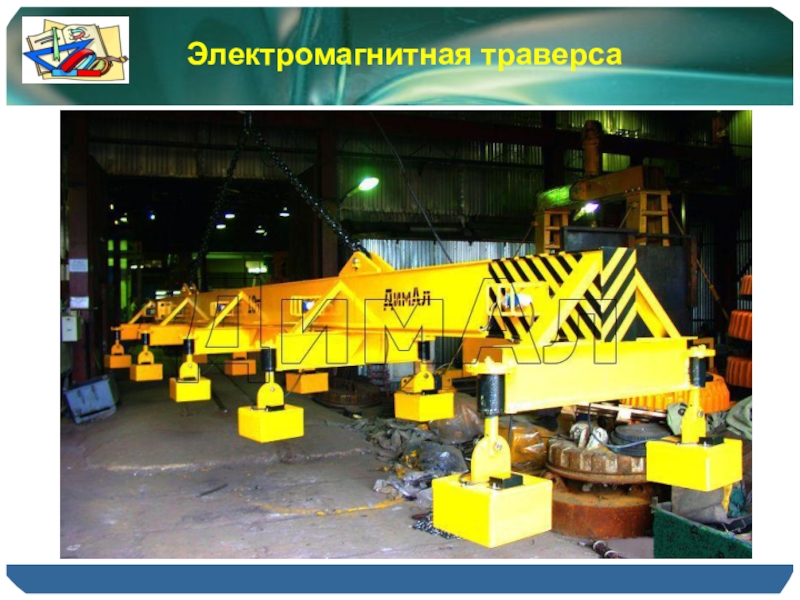

Слайд 6 Электромагнитные траверсы – несколько электромагнитов работающих на общей траверсе. Они используются
для перемещения длинномерных грузов.
Электромагнитные траверсы

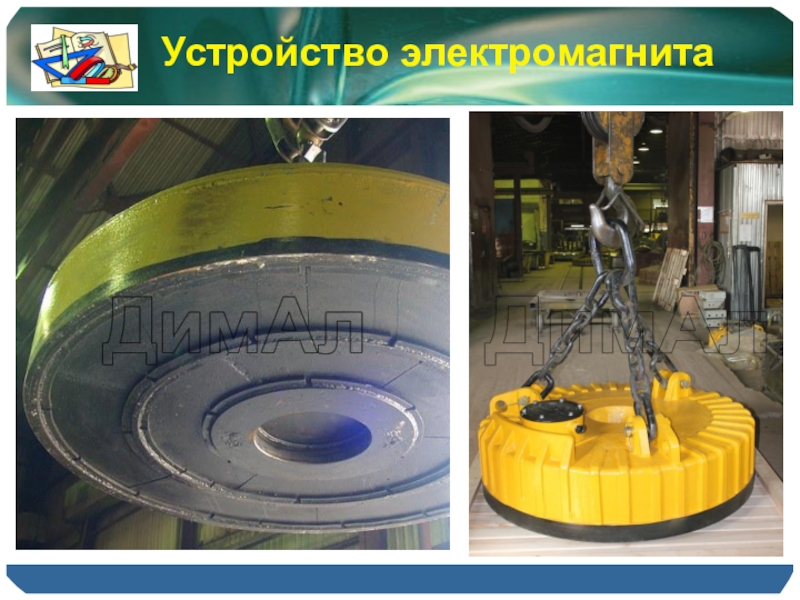

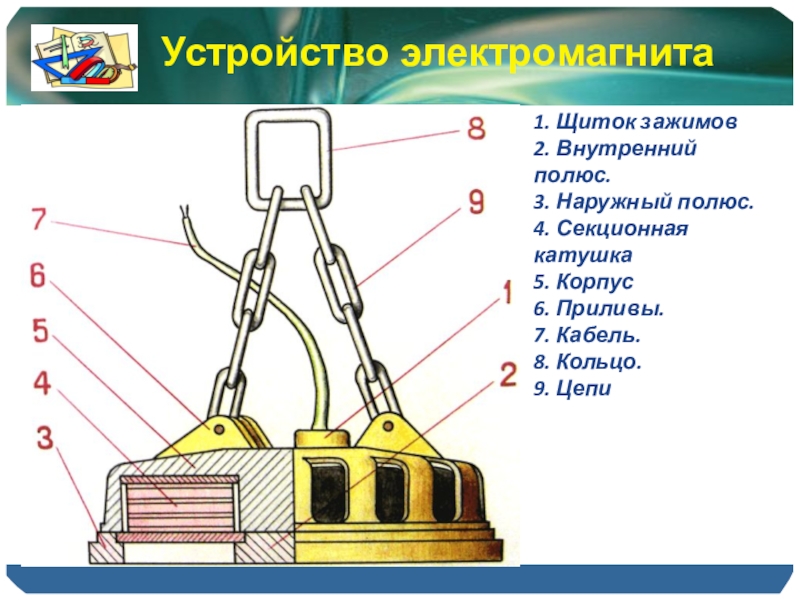

Слайд 12Устройство электромагнита
1. Щиток зажимов
2. Внутренний полюс.
3. Наружный полюс.
4. Секционная катушка
5.
Корпус
6. Приливы.
7. Кабель.
8. Кольцо.
9. Цепи
6. Приливы.
7. Кабель.
8. Кольцо.
9. Цепи

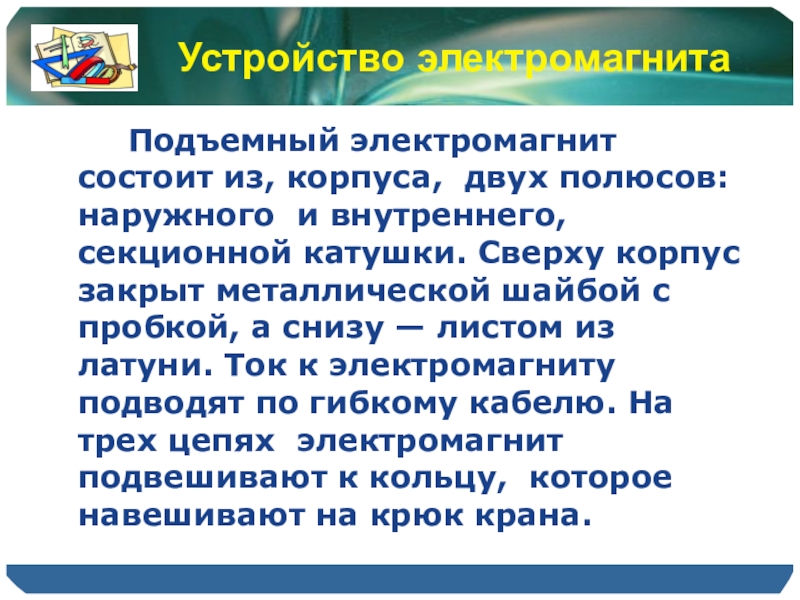

Слайд 14 Подъемный электромагнит состоит из, корпуса, двух полюсов: наружного и внутреннего, секционной
катушки. Сверху корпус закрыт металлической шайбой с пробкой, а снизу — листом из латуни. Ток к электромагниту подводят по гибкому кабелю. На трех цепях электромагнит подвешивают к кольцу, которое навешивают на крюк крана.
Устройство электромагнита

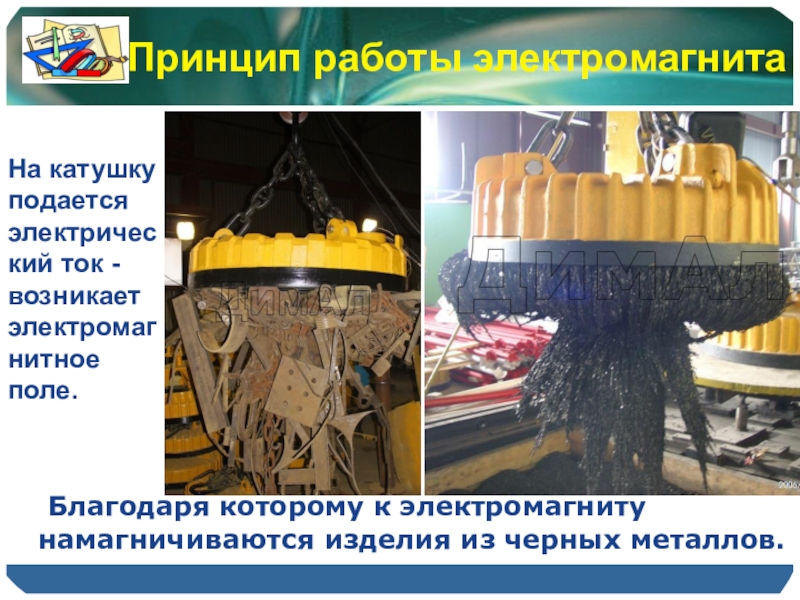

Слайд 15 Благодаря которому к электромагниту намагничиваются изделия из черных металлов.
Принцип работы электромагнита
На
катушку подается электрический ток - возникает электромагнитное поле.

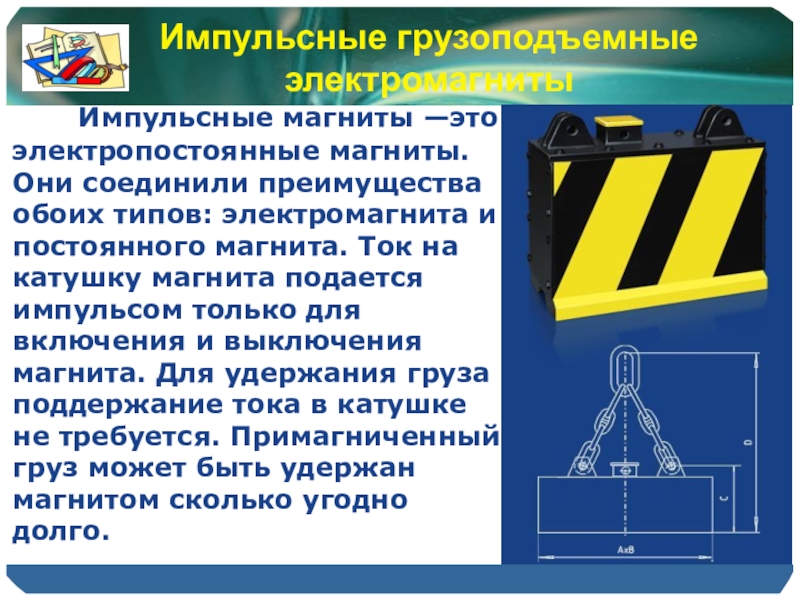

Слайд 16Импульсные грузоподъемные электромагниты
Импульсные магниты —это электропостоянные
магниты. Они соединили преимущества обоих типов: электромагнита и постоянного магнита. Ток на катушку магнита подается импульсом только для включения и выключения магнита. Для удержания груза поддержание тока в катушке не требуется. Примагниченный груз может быть удержан магнитом сколько угодно долго.
Слайд 18 Электромагнит с питанием от аккумуляторных батарей.
Главное достоинство электромагнита - отсутствие
питающего электрокабеля и возможность быстрой замены на любое другое навесное грузоподъемное оборудование. Возможна работа от сети ~220 В, 50Гц (аккумуляторная батарея работает в режиме резервного источника питания).
Время работы на полностью заряженном аккумуляторе не менее 8 часов.
Время работы на полностью заряженном аккумуляторе не менее 8 часов.

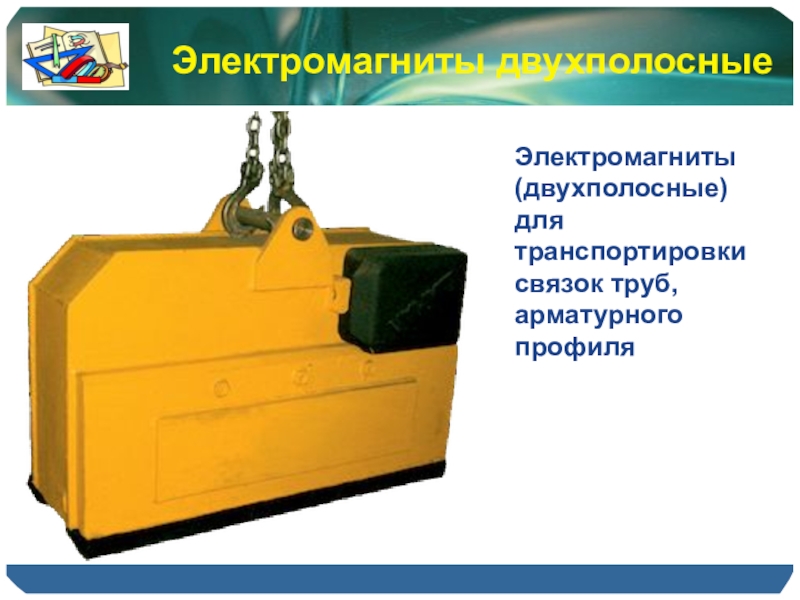

Слайд 19Электромагниты двухполосные
Электромагниты (двухполосные) для транспортировки связок труб, арматурного профиля

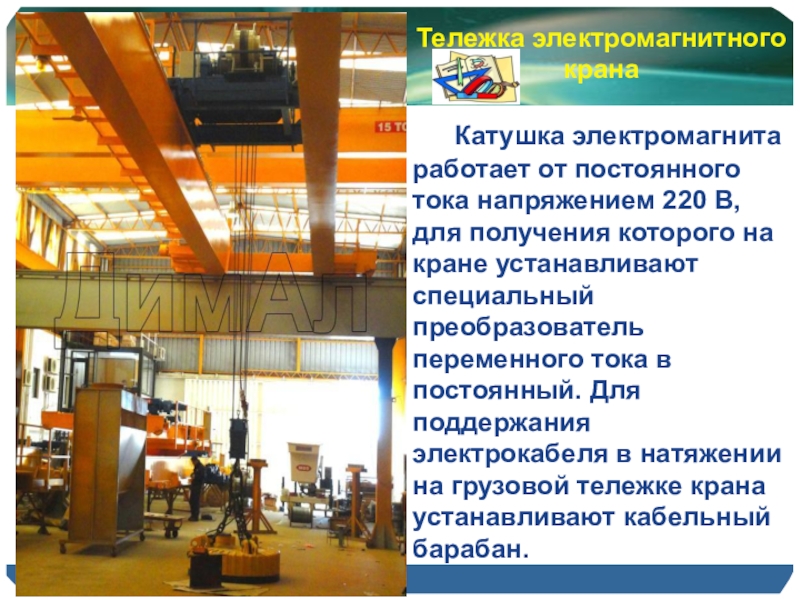

Слайд 20 Катушка электромагнита работает от постоянного тока напряжением 220 В,
для получения которого на кране устанавливают специальный преобразователь переменного тока в постоянный. Для поддержания электрокабеля в натяжении на грузовой тележке крана устанавливают кабельный барабан.
Тележка электромагнитного
крана

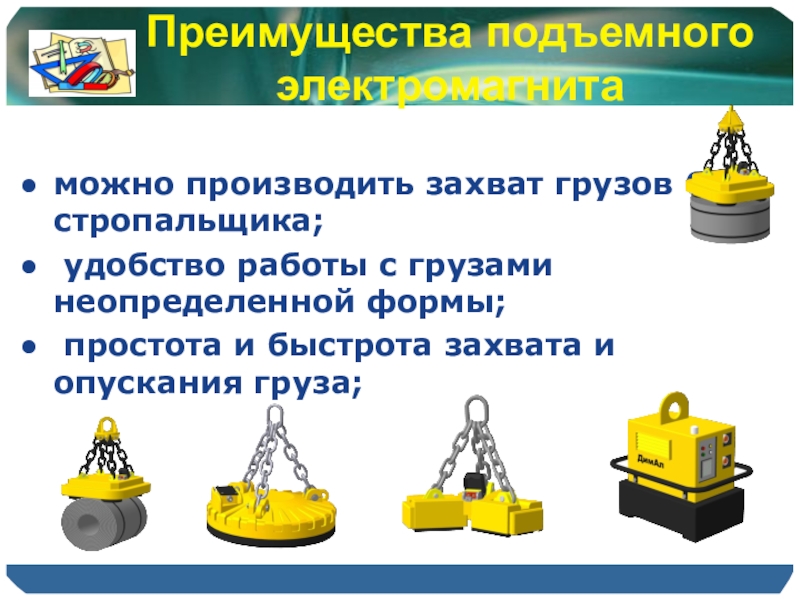

Слайд 21
можно производить захват грузов без стропальщика;
удобство работы с грузами неопределенной
формы;
простота и быстрота захвата и опускания груза;
простота и быстрота захвата и опускания груза;
Преимущества подъемного
электромагнита

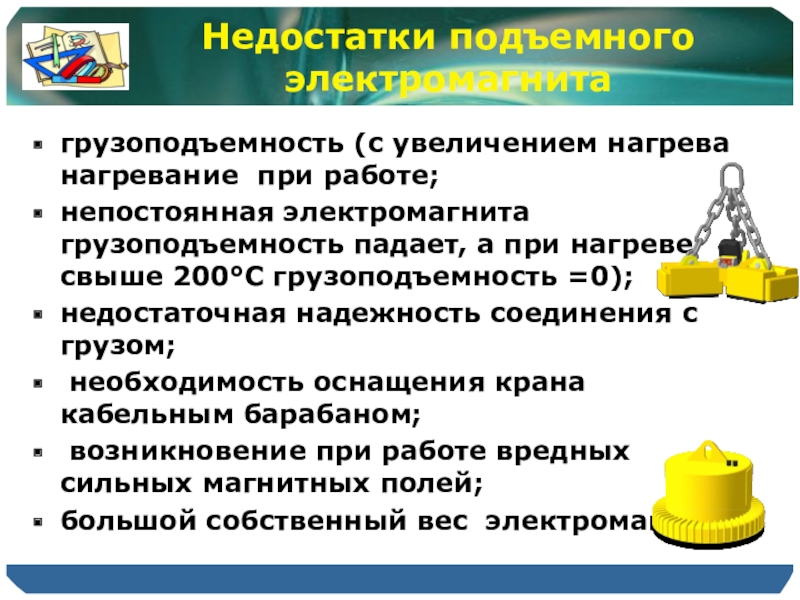

Слайд 22грузоподъемность (с увеличением нагрева нагревание при работе;
непостоянная электромагнита грузоподъемность падает,
а при нагреве свыше 200°С грузоподъемность =0);
недостаточная надежность соединения с грузом;
необходимость оснащения крана кабельным барабаном;
возникновение при работе вредных сильных магнитных полей;
большой собственный вес электромагнита
недостаточная надежность соединения с грузом;
необходимость оснащения крана кабельным барабаном;
возникновение при работе вредных сильных магнитных полей;
большой собственный вес электромагнита
Недостатки подъемного
электромагнита

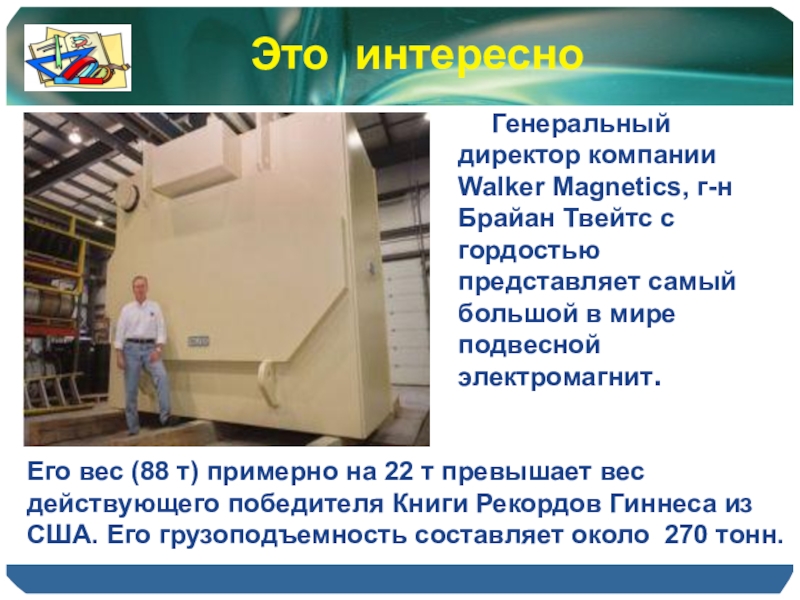

Слайд 23 Генеральный директор компании Walker Magnetics, г-н Брайан Твейтс
с гордостью представляет самый большой в мире подвесной электромагнит.
Это интересно
Его вес (88 т) примерно на 22 т превышает вес действующего победителя Книги Рекордов Гиннеса из США. Его грузоподъемность составляет около 270 тонн.
