Талшықты- оптикалық байланыс желісі
(тарауы бойынша қайталау сабақ)



Арнайы пәндер оқытушысы:
А.Т. Халиуллина

(тарауы бойынша қайталау сабақ)

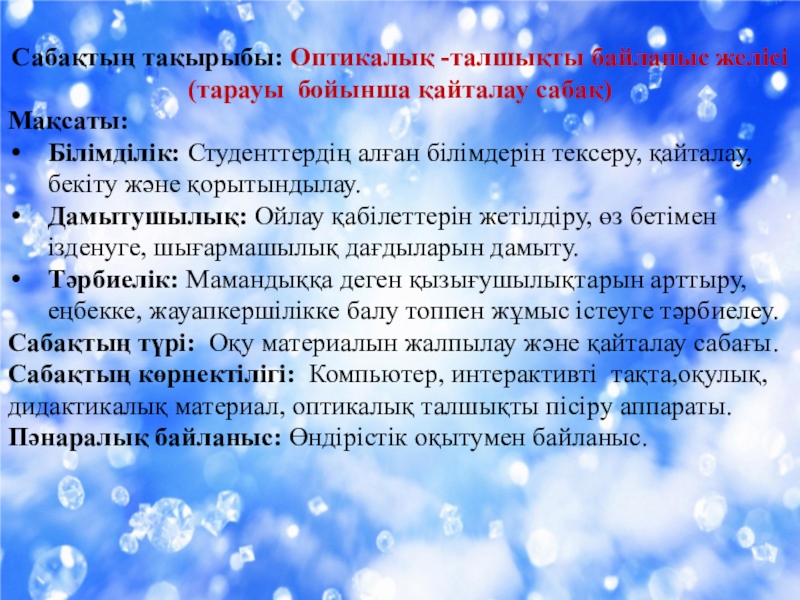

Мақсаты:
Білімділік: Студенттердің алған білімдерін тексеру, қайталау, бекіту және қорытындылау.
Дамытушылық: Ойлау қабілеттерін жетілдіру, өз бетімен ізденуге, шығармашылық дағдыларын дамыту.
Тәрбиелік: Мамандыққа деген қызығушылықтарын арттыру, еңбекке, жауапкершілікке балу топпен жұмыс істеуге тәрбиелеу.
Сабақтың түрі: Оқу материалын жалпылау және қайталау сабағы.
Сабақтың көрнектілігі: Компьютер, интерактивті тақта,оқулық, дидактикалық материал, оптикалық талшықты пісіру аппараты.
Пәнаралық байланыс: Өндірістік оқытумен байланыс.

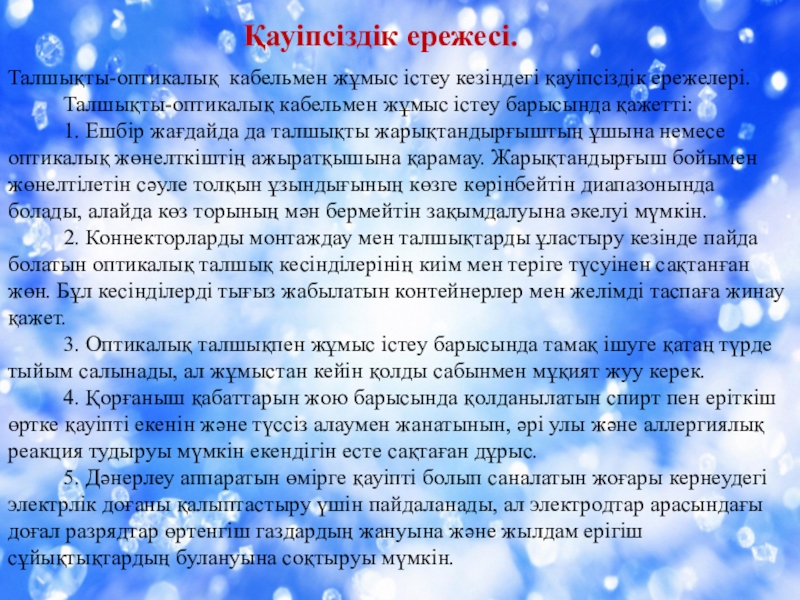

кезіндегі қауіпсіздік ережелері.
Талшықты-оптикалық кабельмен жұмыс істеу барысында қажетті:
1. Ешбір жағдайда да талшықты жарықтандырғыштың ұшына немесе оптикалық жөнелткіштің ажыратқышына қарамау. Жарықтандырғыш бойымен жөнелтілетін сәуле толқын ұзындығының көзге көрінбейтін диапазонында болады, алайда көз торының мән бермейтін зақымдалуына әкелуі мүмкін.
2. Коннекторларды монтаждау мен талшықтарды ұластыру кезінде пайда болатын оптикалық талшық кесінділерінің киім мен теріге түсуінен сақтанған жөн. Бұл кесінділерді тығыз жабылатын контейнерлер мен желімді таспаға жинау қажет.
3. Оптикалық талшықпен жұмыс істеу барысында тамақ ішуге қатаң түрде тыйым салынады, ал жұмыстан кейін қолды сабынмен мұқият жуу керек.
4. Қорғаныш қабаттарын жою барысында қолданылатын спирт пен еріткіш өртке қауіпті екенін және түссіз алаумен жанатынын, әрі улы және аллергиялық реакция тудыруы мүмкін екендігін есте сақтаған дұрыс.
5. Дәнерлеу аппаратын өмірге қауіпті болып саналатын жоғары кернеудегі электрлік доғаны қалыптастыру үшін пайдаланады, ал электродтар арасындағы доғал разрядтар өртенгіш газдардың жануына және жылдам ерігіш сұйықтықтардың булануына соқтыруы мүмкін.

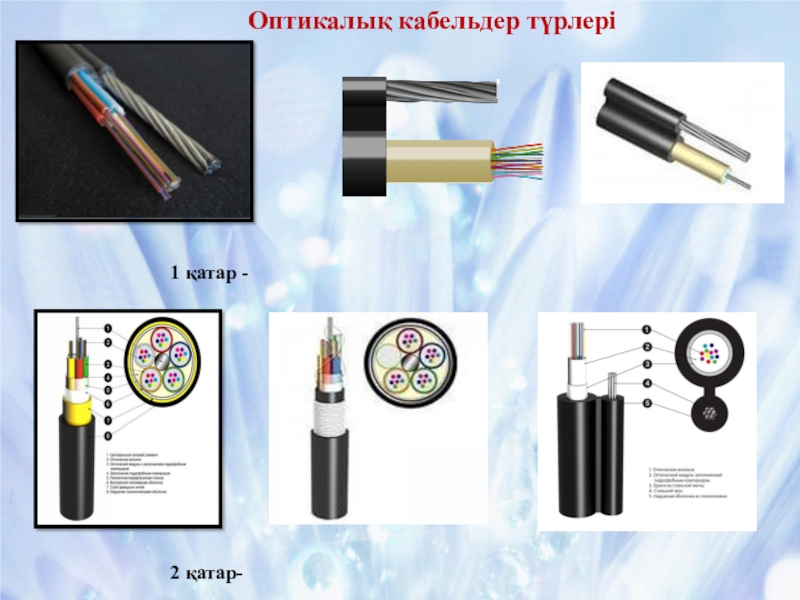

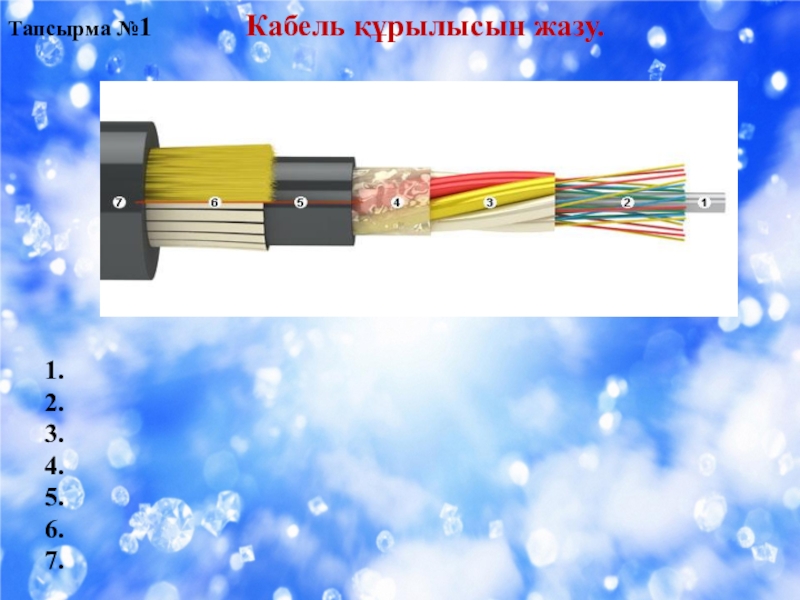

Кабель құрылысын жазу.

1.
2.
3.
4.
5.
6.
7.

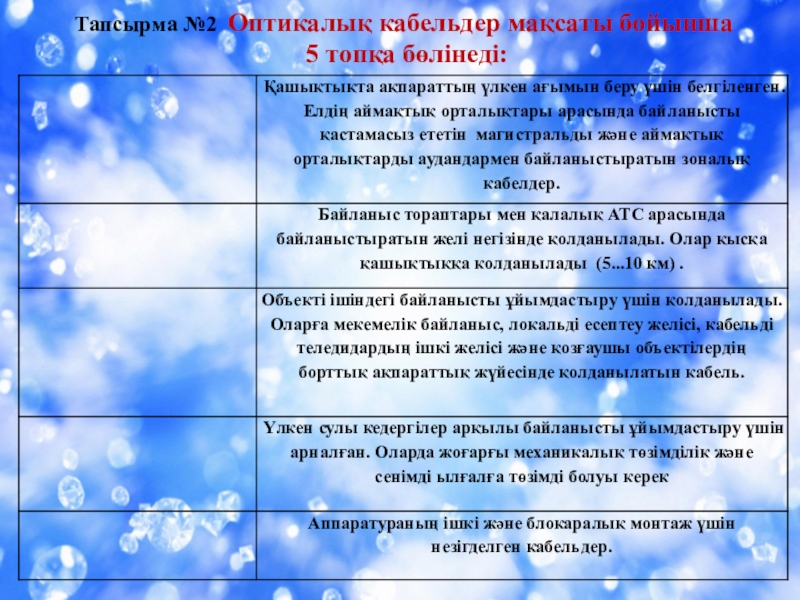

Талшықты – оптикалық кабельдер төсеу және қолдану
мақсатына байланысты бөлінеді.

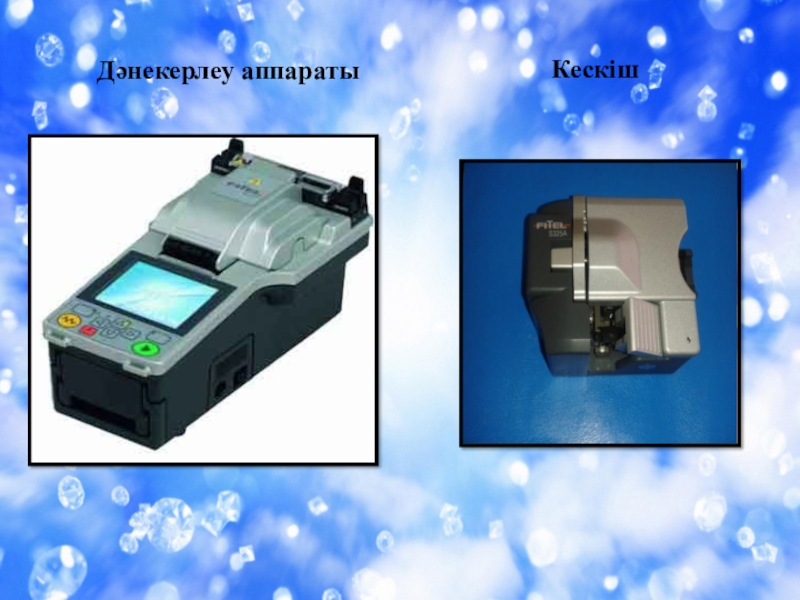

Кескіш

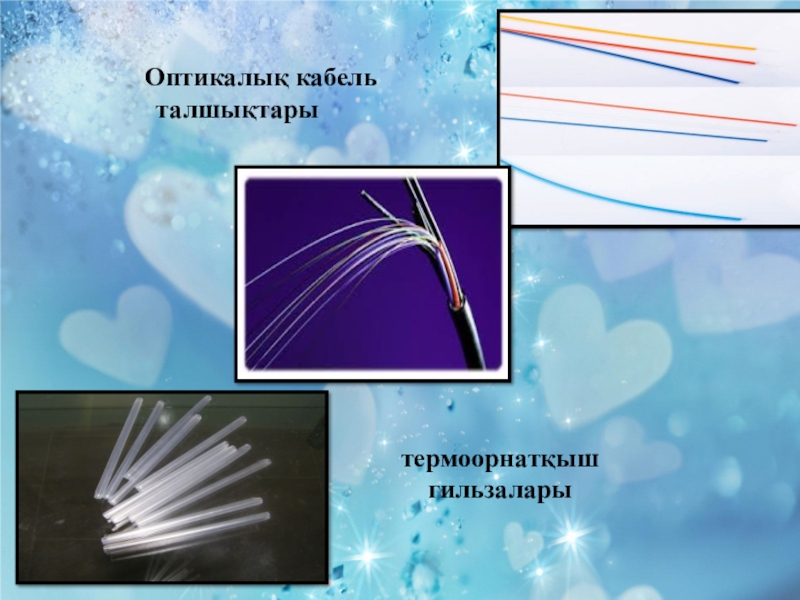

Оптикалық кабель талшықтары

термоорнатқыш гильзалары

түсті төсеніш

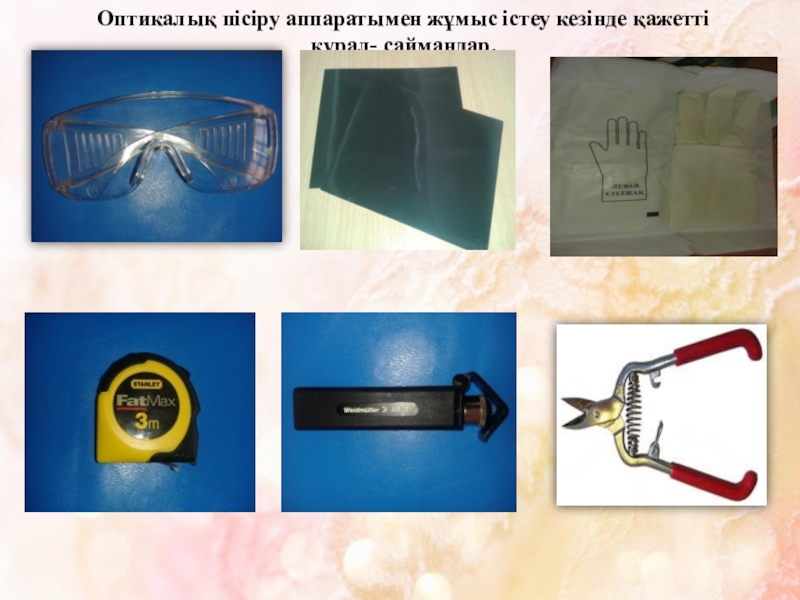

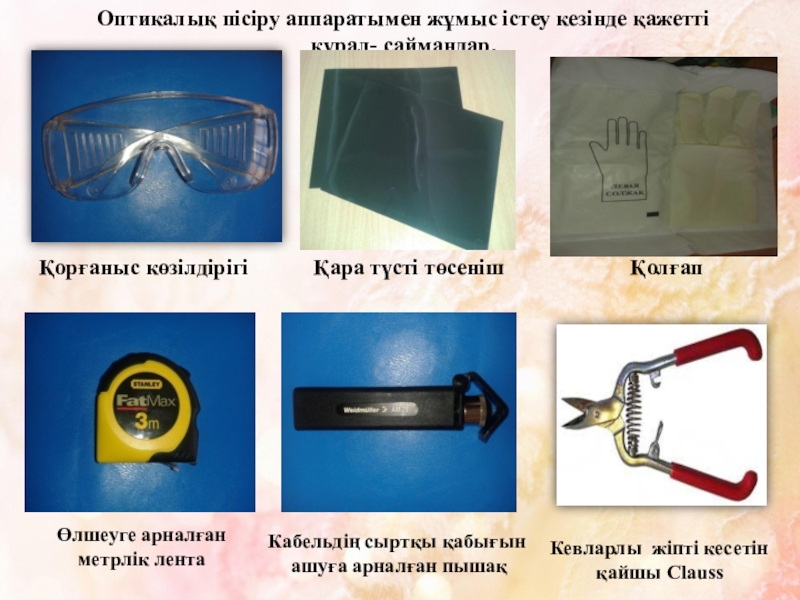

Қолғап

Өлшеуге арналған метрлік лента

Кабельдің сыртқы қабығын
ашуға арналған пышақ

Кевларлы жіпті кесетін қайшы Clauss

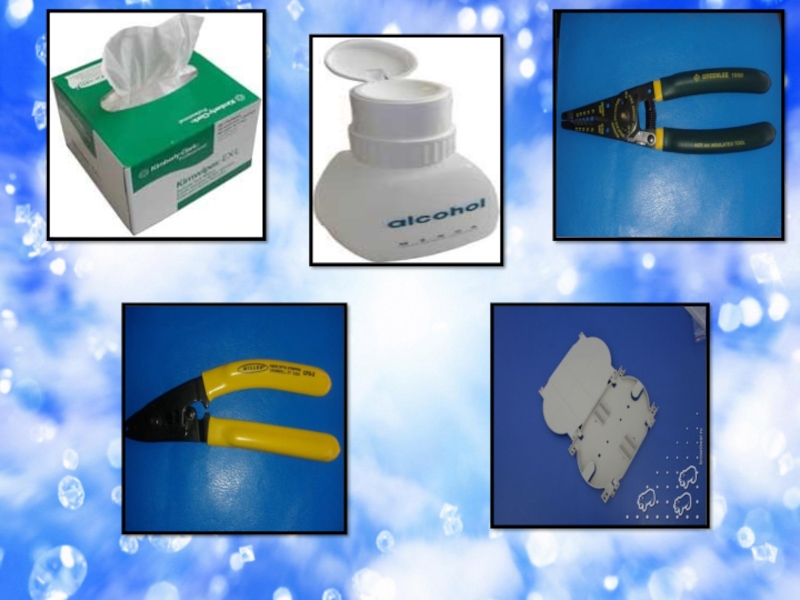

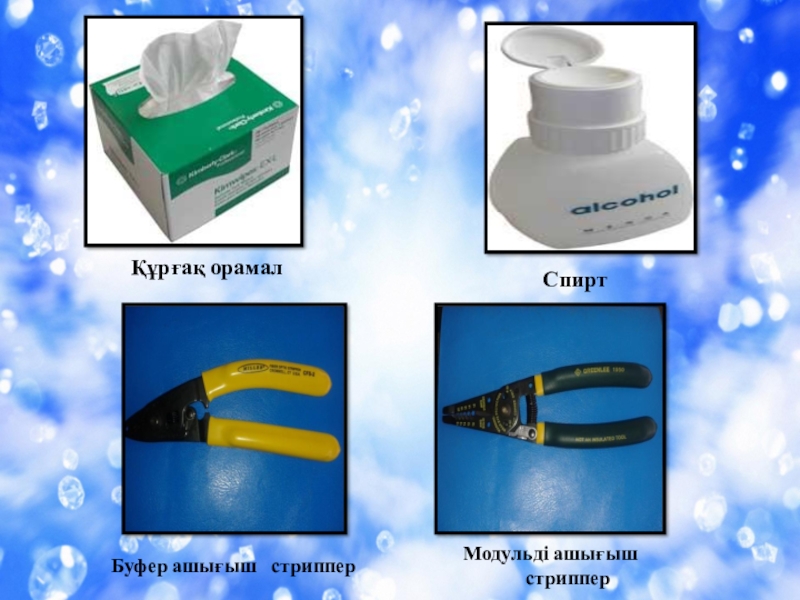

Спирт

Буфер ашығыш стриппер

Модульді ашығыш
стриппер

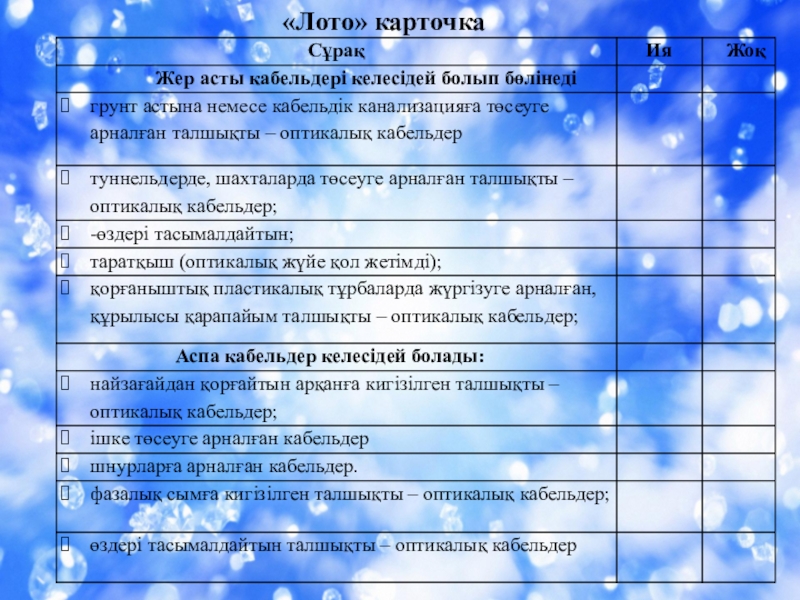

«Лото» карточка
