Презентация, доклад по специальности 15. 02. 07 Изображение элементов схем соединений
Содержание
- 1. Презентация по специальности 15. 02. 07 Изображение элементов схем соединений
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6

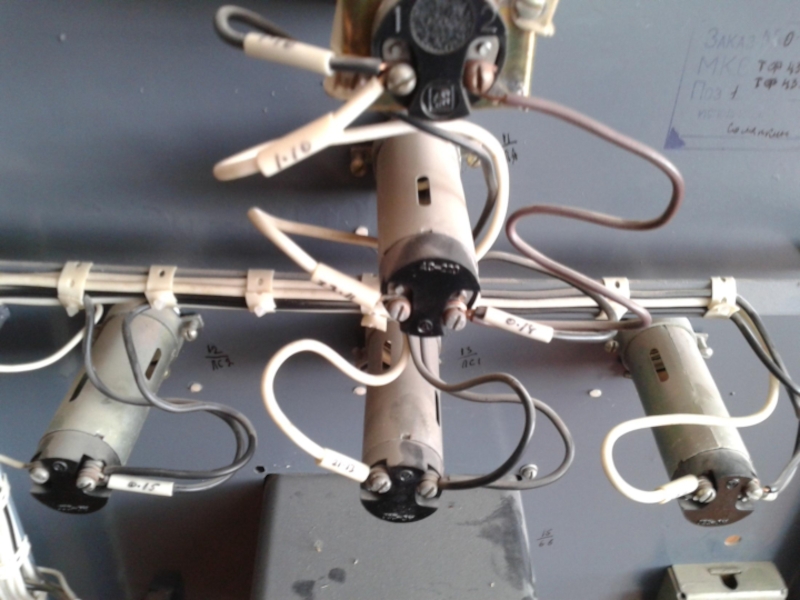

- 7. Отдельные проводаЖгуты и кабелиИзмерительные проводкиТрубные проводки

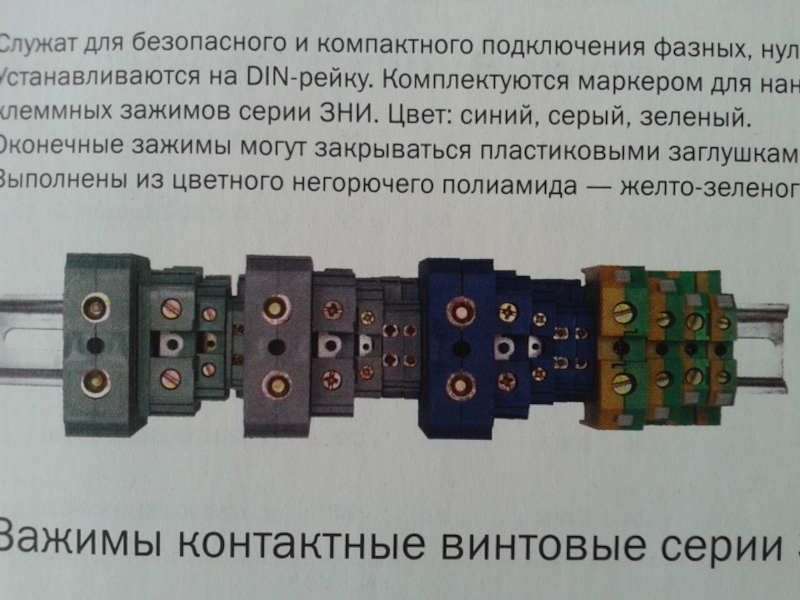

- 8. Изображение клеммников
- 9. Слайд 9
- 10. 151081121С31С21С11417
- 11. Клеммники изображают в виде ряда

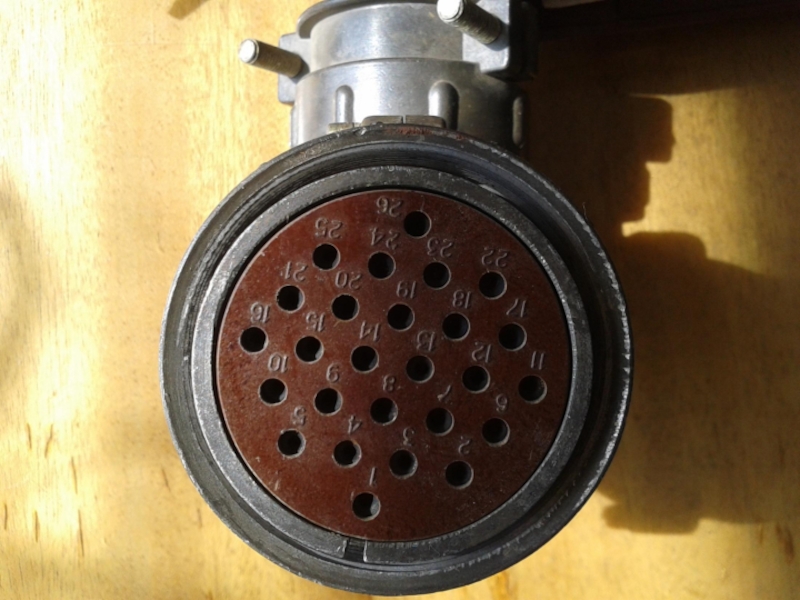

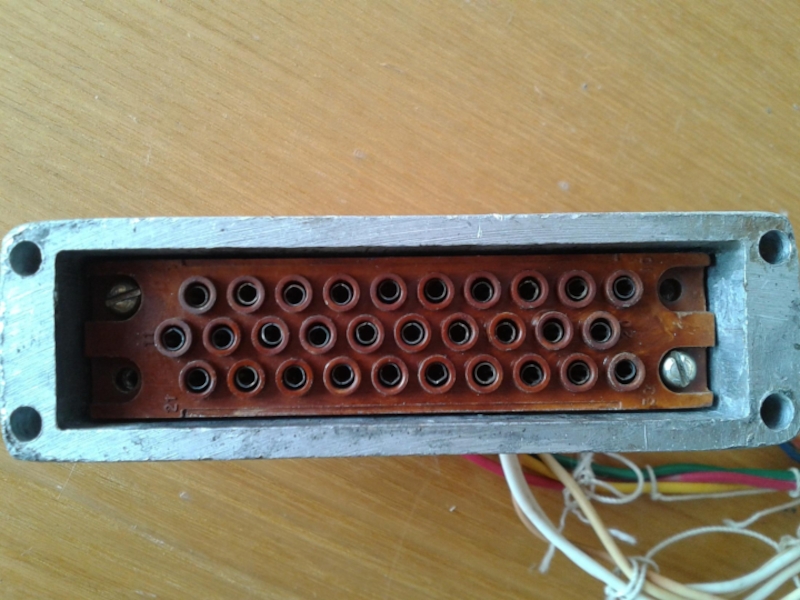

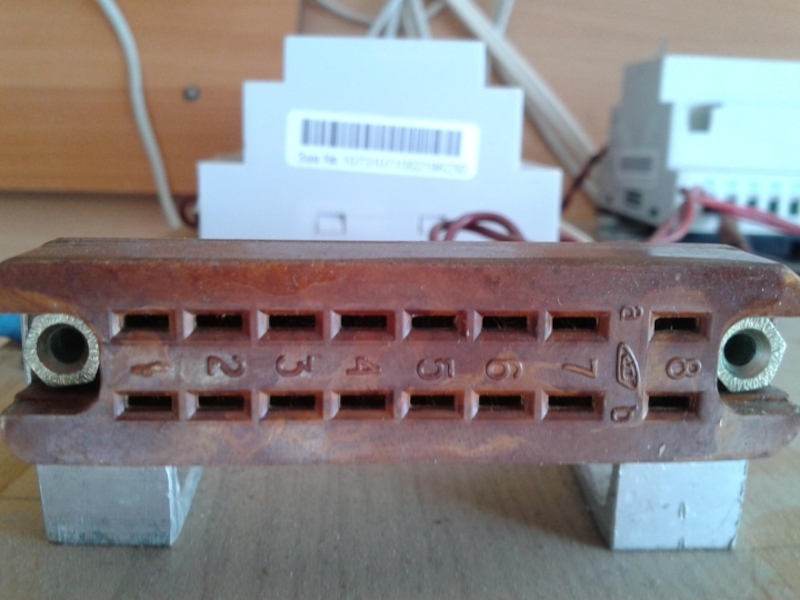

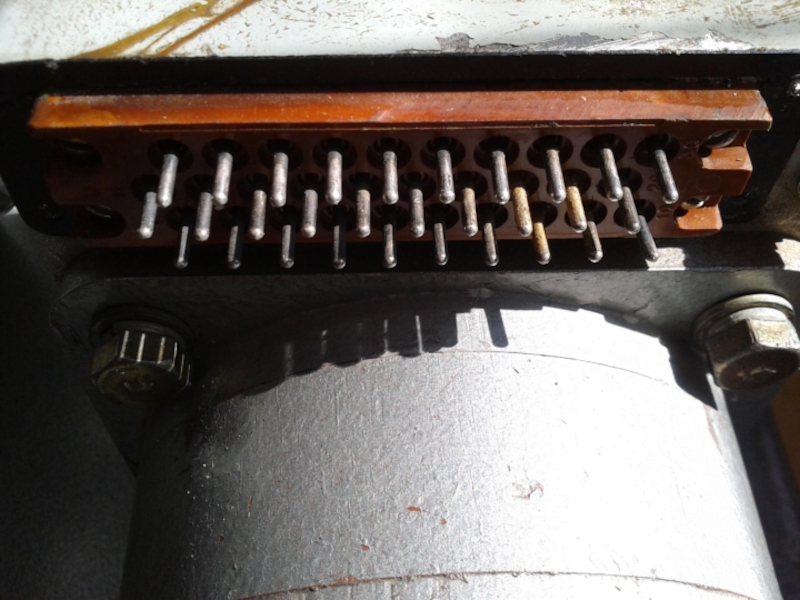

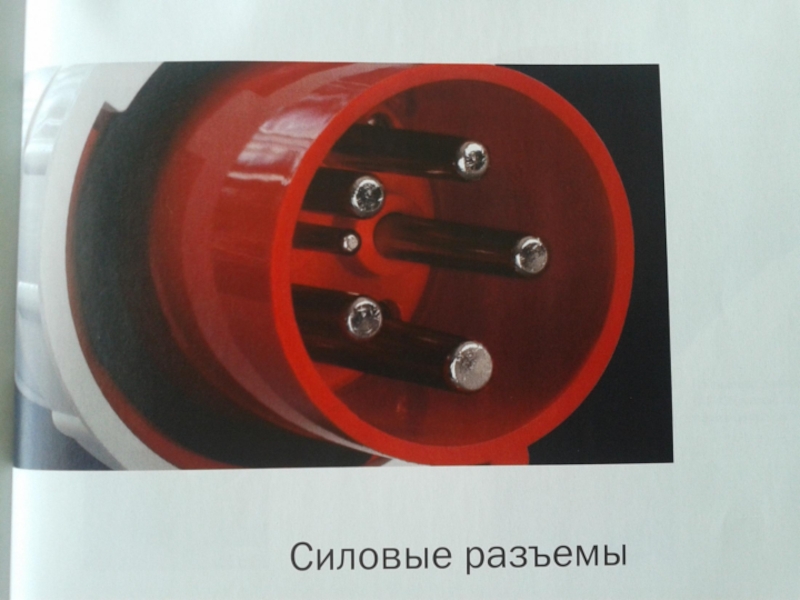

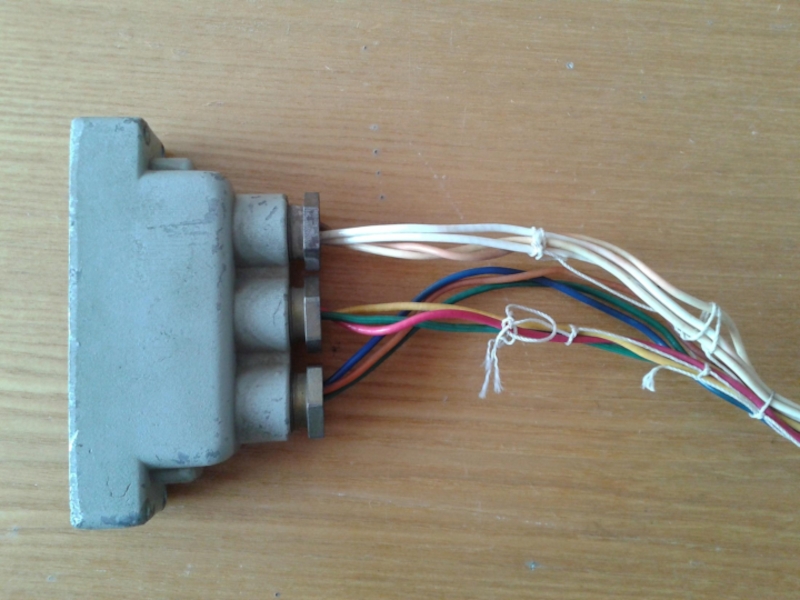

- 12. Изображение разъёмов
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21

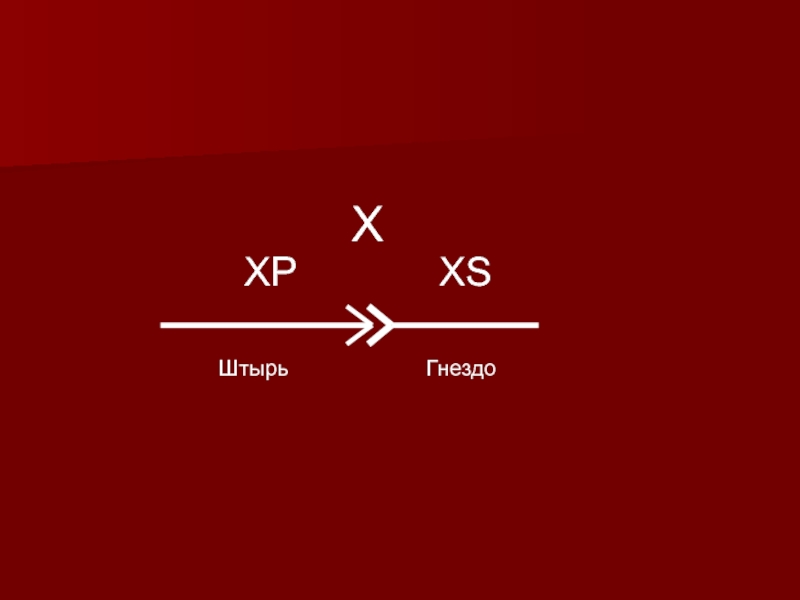

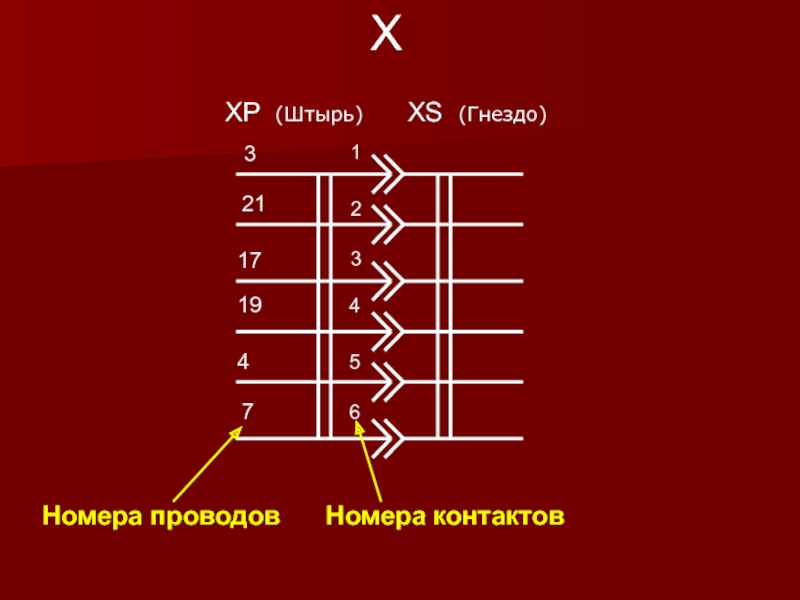

- 22. ХРХSШтырьГнездоХ

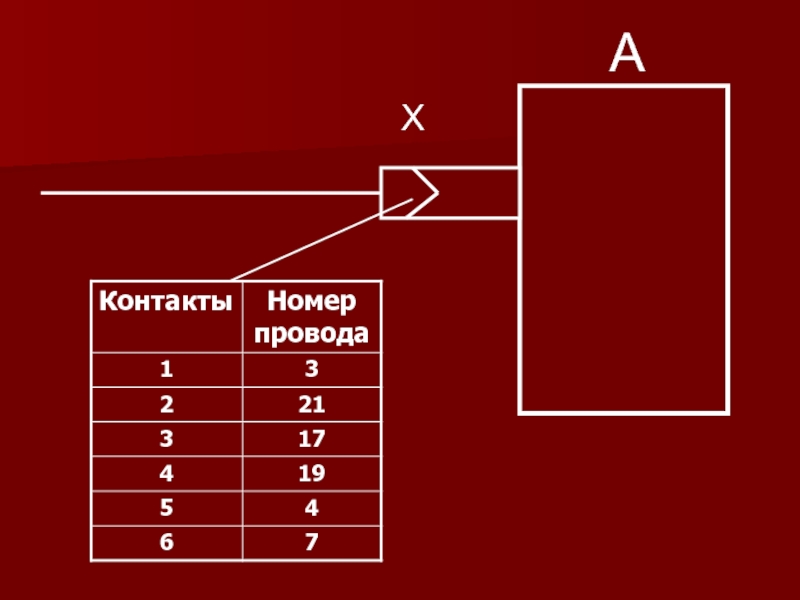

- 23. Х321171947XPXS123456Номера контактовНомера проводов(Гнездо)(Штырь)
- 24. ХА

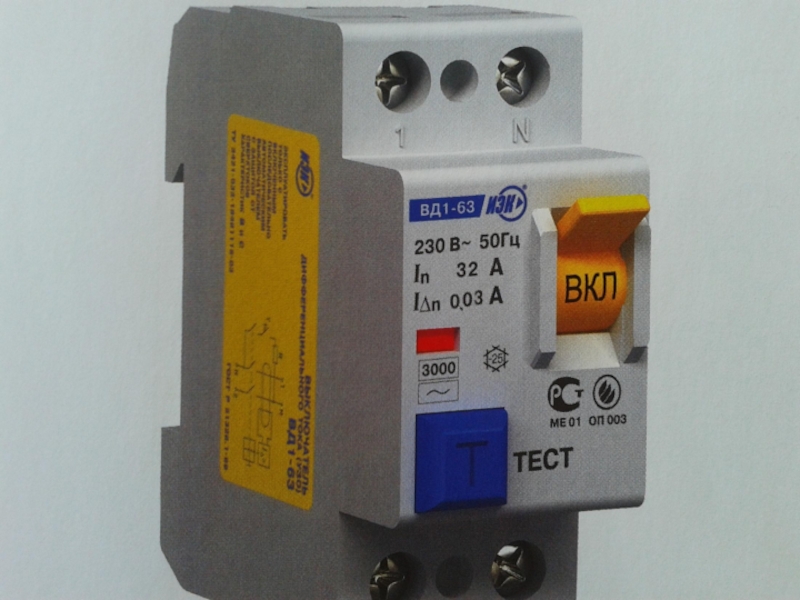

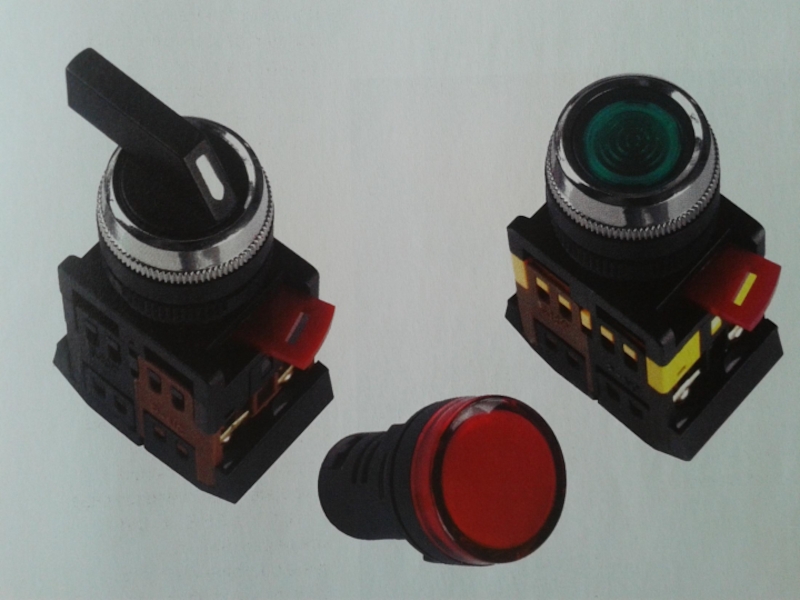

- 25. Изображение приборов и аппаратуры
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. 1351324514АВ4NL1-21С1L2-21С2L3-21С334
- 37. 1351324514АВАNL1-21С1L2-21С2L3-21С334
- 38. 1351324614АВ4NL1-21С1L2-21С2L3-21С334
- 39. Слайд 39
- 40. Слайд 40
- 41. Аппаратура изображается упрощенно в виде контуров.
- 42. На
- 43. Около зажимов показывают подключенные к ним проводники с указанием их номеров.
- 44. Слайд 44

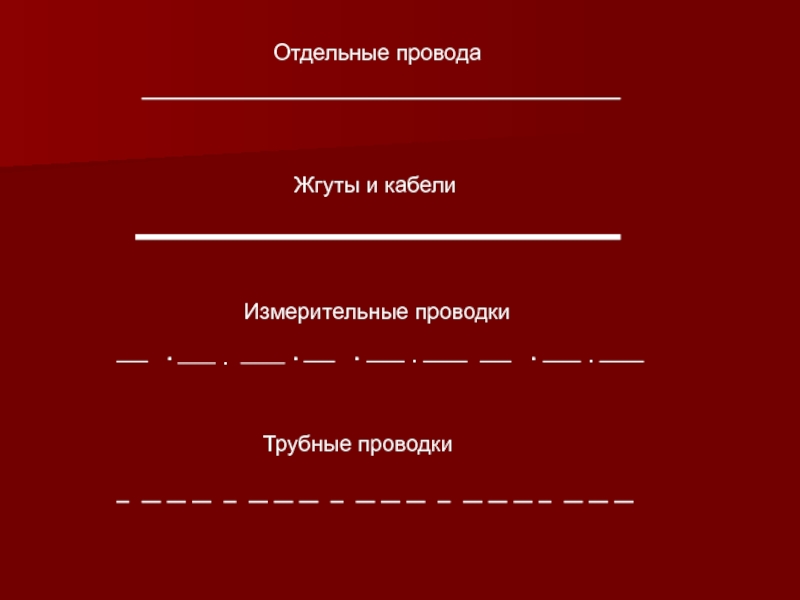

Отдельные проводаЖгуты и кабелиИзмерительные проводкиТрубные проводки
Слайд 11

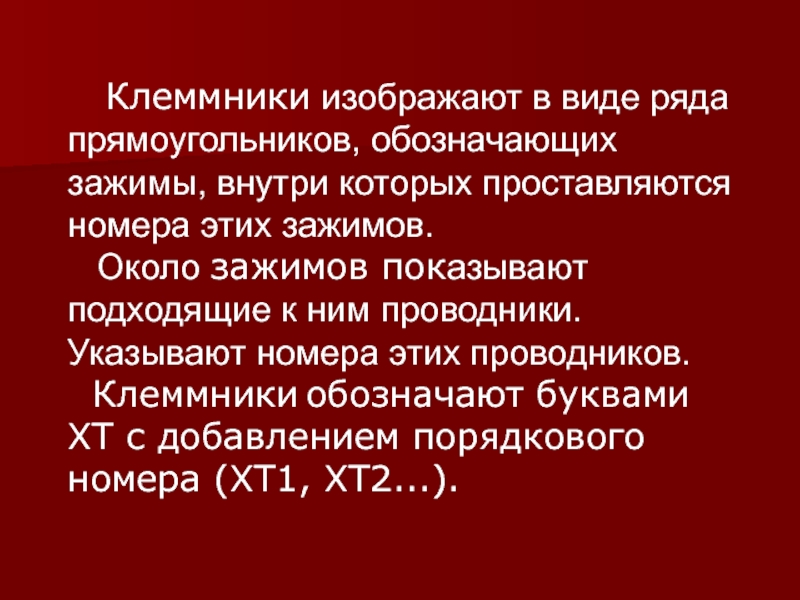

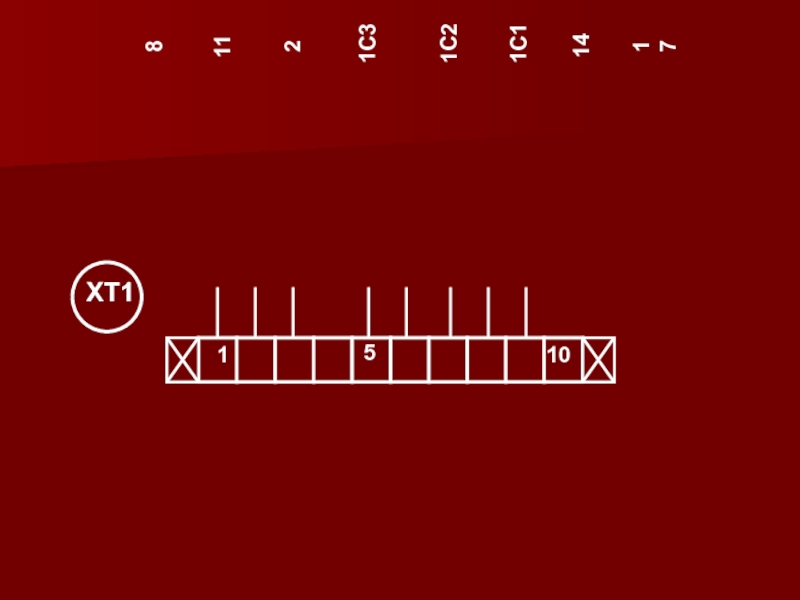

Клеммники изображают в виде ряда прямоугольников, обозначающих зажимы, внутри
которых проставляются номера этих зажимов.
Около зажимов показывают подходящие к ним проводники. Указывают номера этих проводников.
Клеммники обозначают буквами XT с добавлением порядкового номера (ХТ1, ХТ2...).
Около зажимов показывают подходящие к ним проводники. Указывают номера этих проводников.
Клеммники обозначают буквами XT с добавлением порядкового номера (ХТ1, ХТ2...).

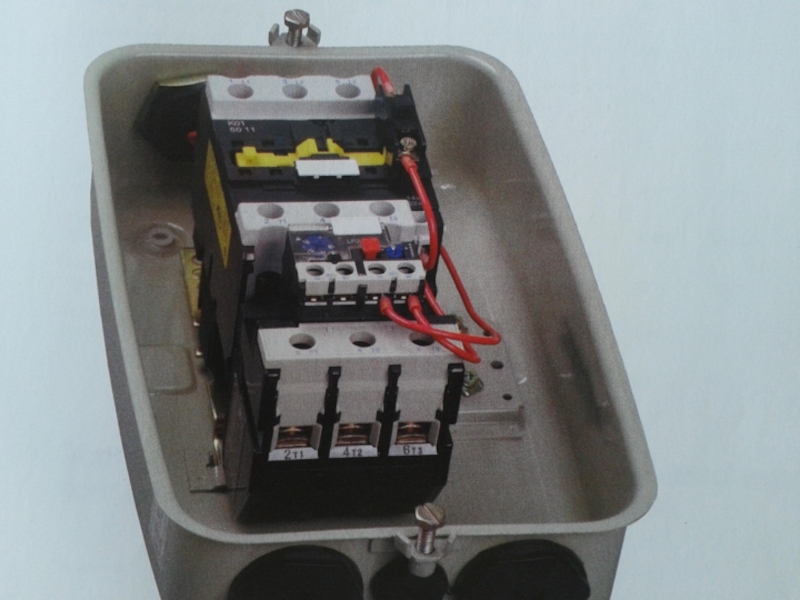

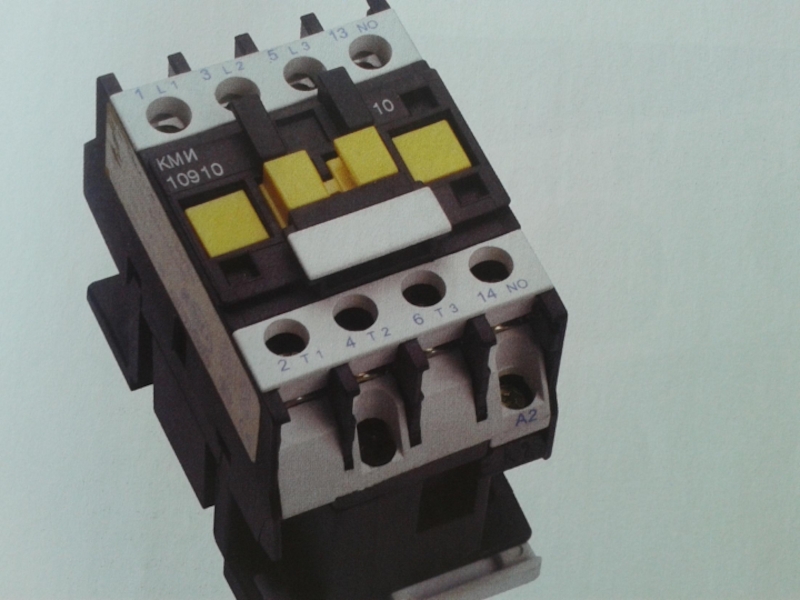

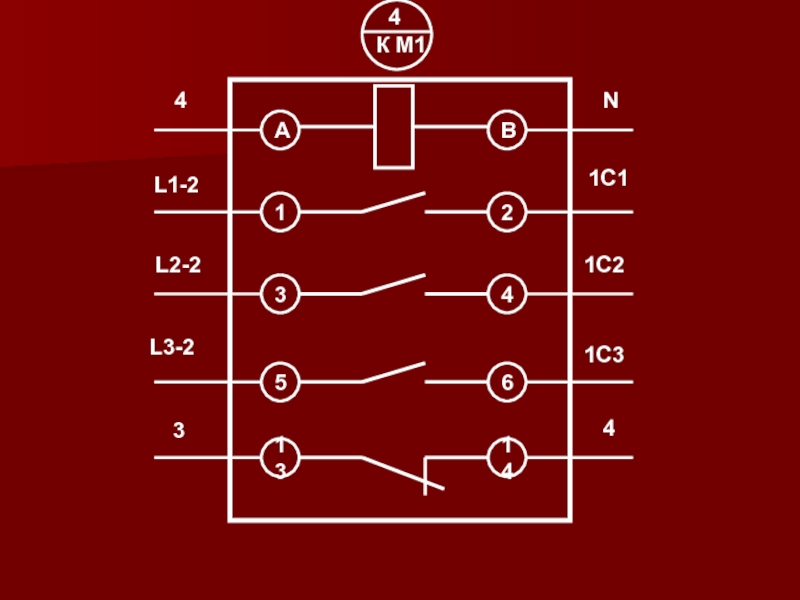

Слайд 41 Аппаратура изображается упрощенно в виде контуров.
В
контурах показывают клеммные зажимы и разъемы.
Слайд 42

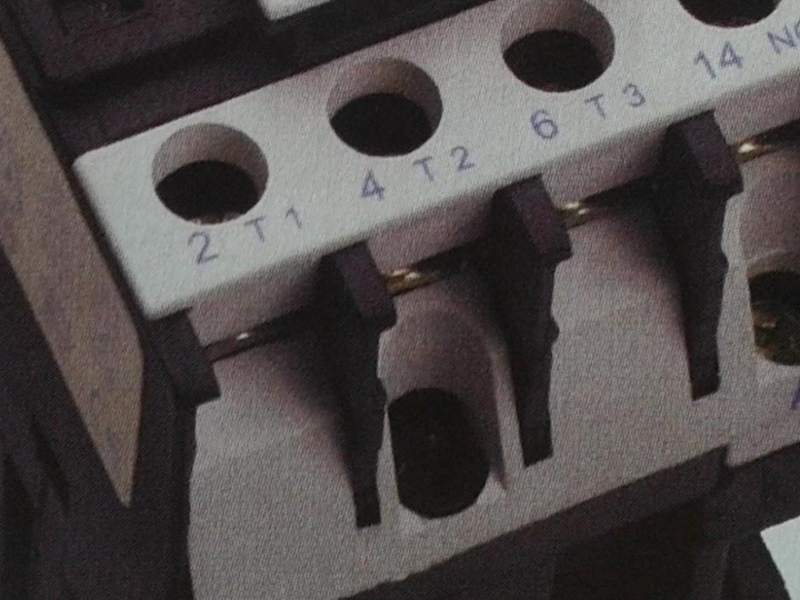

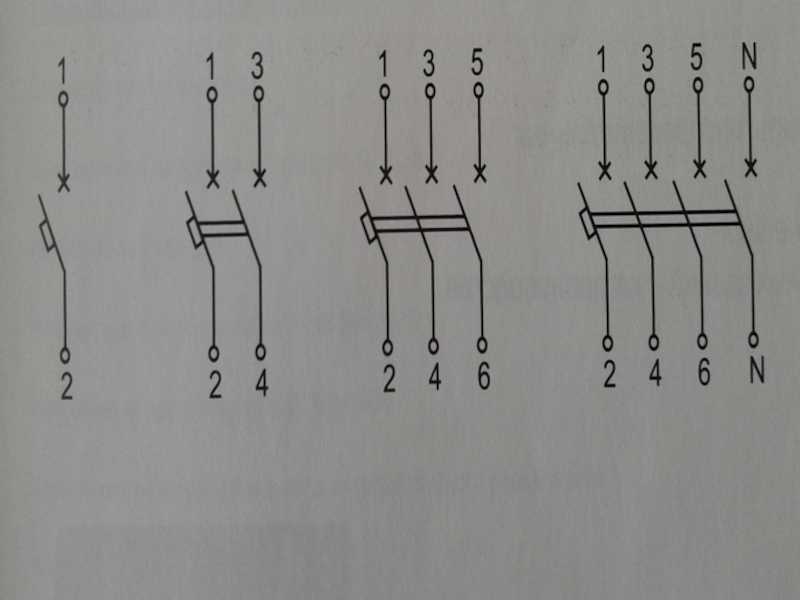

На аппарате сохраняют заводскую маркировку
зажимов и разъемов.

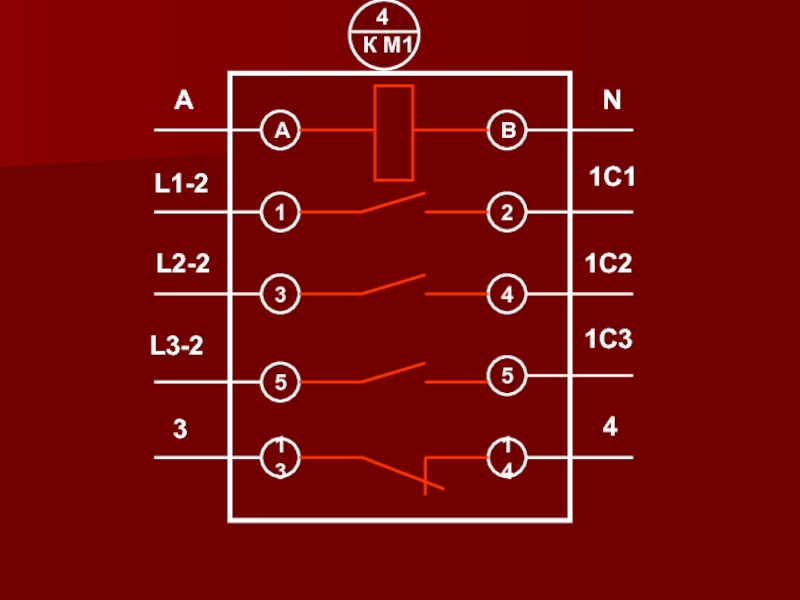

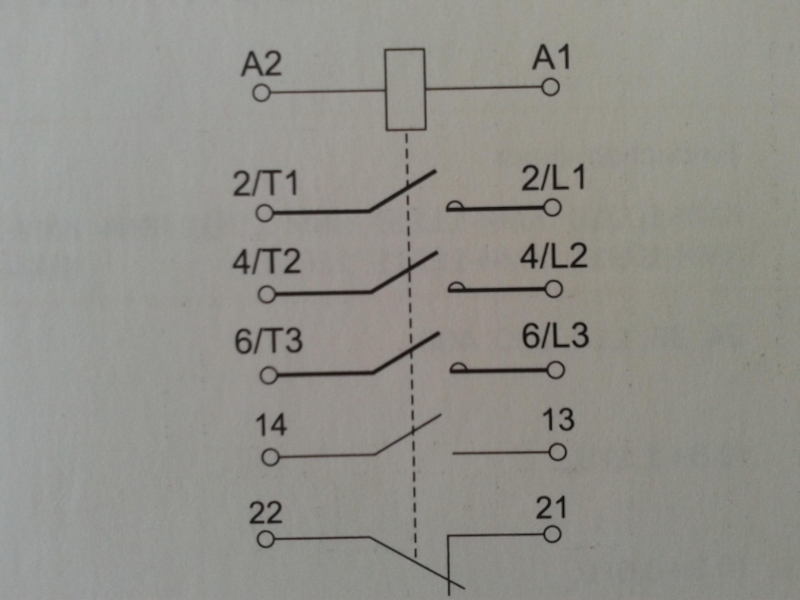

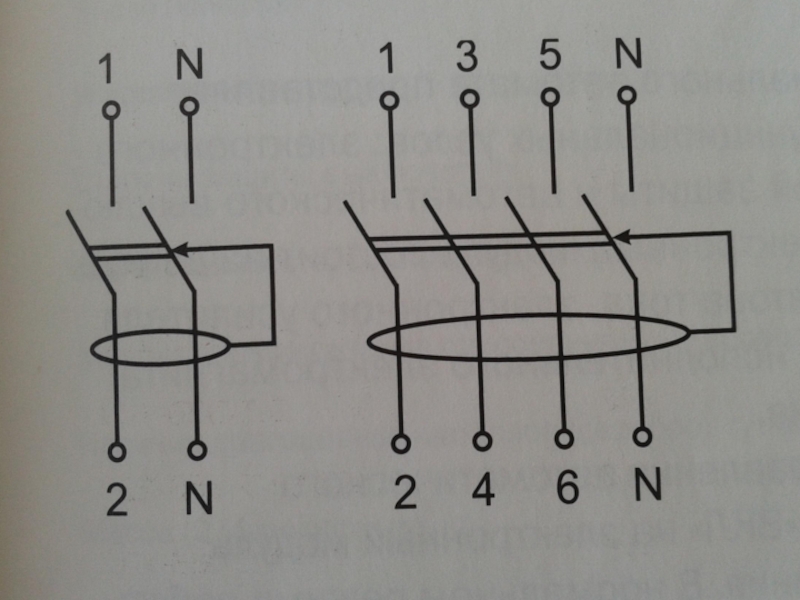

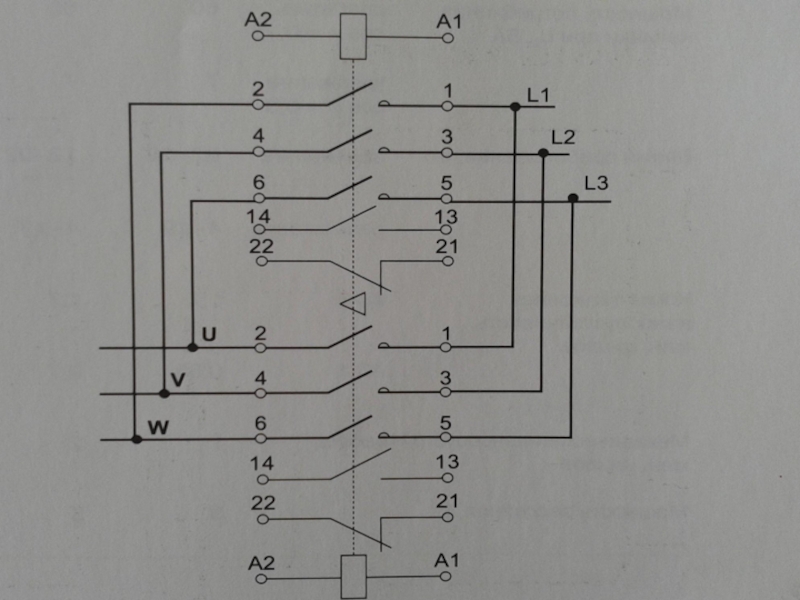

Если заводской маркировки нет или необходима большая наглядность -изображают элементы внутренней схемы аппарата.
Если заводской маркировки нет или необходима большая наглядность -изображают элементы внутренней схемы аппарата.
Слайд 44

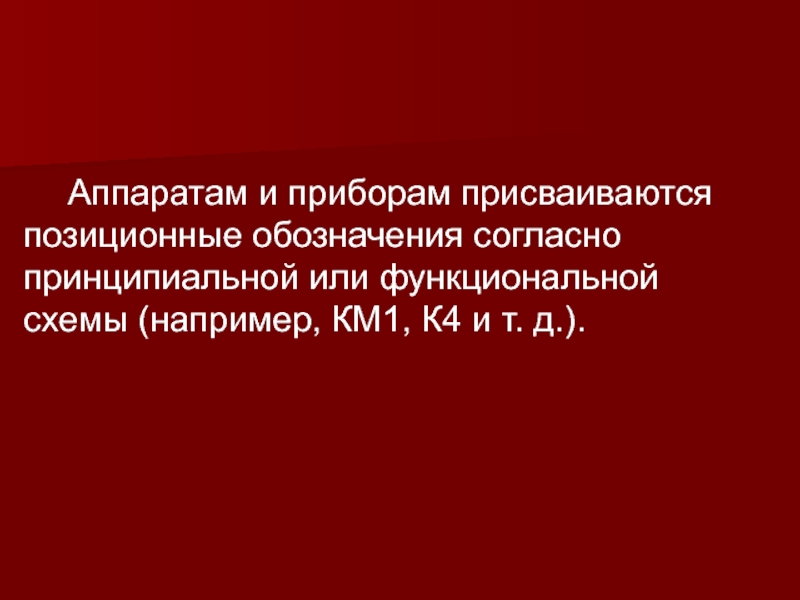

Аппаратам и приборам присваиваются
позиционные обозначения согласно принципиальной или функциональной схемы (например, КМ1, К4 и т. д.).
