Презентация, доклад по слесарному курсу на тему Нарезание резьбы (1 курс)
Содержание
- 1. Презентация по слесарному курсу на тему Нарезание резьбы (1 курс)
- 2. Резьба́ — равномерно расположенные выступы или впадины постоянного
- 3. Нарезание резьбы – технологические процессы получения резьбы
- 4. Для нарезания наружной резьбы (винты, болты и
- 5. Метчики: а - метчик-сверло; б - комбинированный;
- 6. Метчики обычно бывают трех разновидностей: для предварительной
- 7. После прохода метчиком с одной риской, проходим
- 8. Плашка представляет собой гайку, изготовленную из инструментальной
- 9. Нарезание наружной резьбы: а-круглая плашка (лерка), б-призматическая (раздвижная) плашка, в-нарезание резьбы.НАРЕЗАНИЕ НАРУЖНОЙ РЕЗЬБЫ
- 10. На стержне, срезанном под прямым углом сделаем
- 11. Процесс нарезания. Не забываем капать масла, и
- 12. Старайтесь не перекашивать инструмент в процессе резки.

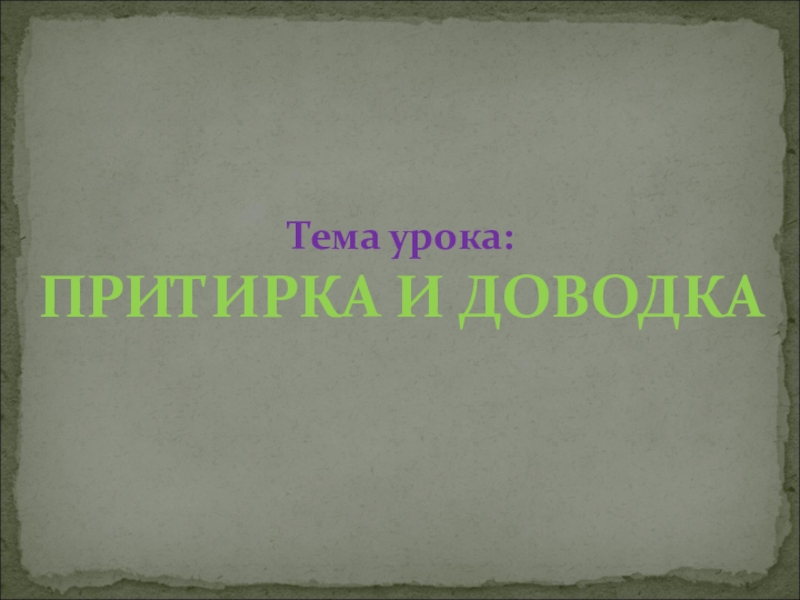

- 13. Тема урока: ПРИТИРКА И ДОВОДКА
- 14. Притирка — обработка поверхностей деталей с помощью
- 15. Существуют два метода притирки: 1. Притирка сопрягаемых
- 16. Абразивные материалы (абразивы) - мелкозернистые кристаллические вещества,
- 17. Абразивные материалы, применяемые для притирки и доводки,
- 18. Притиры и шаржирование притиров: а – плоский
- 19. Притирка плоских поверхностей: а – предварительная; б – окончательная.ПРИТИРКА ПЛОСКИХ ПОВЕРХНОСТЕЙ

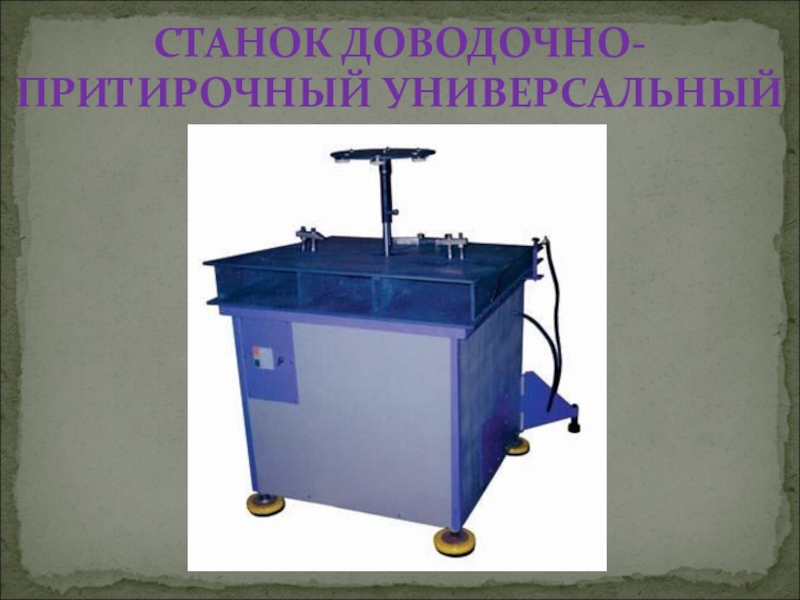

- 20. СТАНОК ДОВОДОЧНО-ПРИТИРОЧНЫЙ УНИВЕРСАЛЬНЫЙ

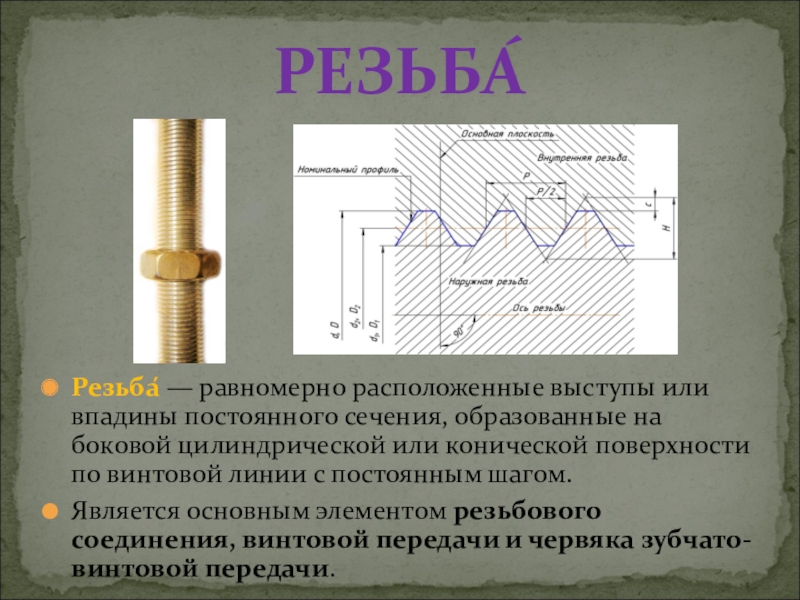

Резьба́ — равномерно расположенные выступы или впадины постоянного сечения, образованные на боковой цилиндрической или конической поверхности по винтовой линии с постоянным шагом. Является основным элементом резьбового соединения, винтовой передачи и червяка зубчато-винтовой передачи.РЕЗЬБА́
Слайд 2Резьба́ — равномерно расположенные выступы или впадины постоянного сечения, образованные на боковой
цилиндрической или конической поверхности по винтовой линии с постоянным шагом.
Является основным элементом резьбового соединения, винтовой передачи и червяка зубчато-винтовой передачи.
Является основным элементом резьбового соединения, винтовой передачи и червяка зубчато-винтовой передачи.
РЕЗЬБА́
Слайд 3Нарезание резьбы – технологические процессы получения резьбы снятием стружки на поверхностях
различных деталей.
Простейший способ нарезание резьбы — при помощи метчиков и плашек — осуществляется вручную, на гайконарезных или болтонарезных станках. На токарных станках резьбу нарезают резцами за несколько проходов.
Простейший способ нарезание резьбы — при помощи метчиков и плашек — осуществляется вручную, на гайконарезных или болтонарезных станках. На токарных станках резьбу нарезают резцами за несколько проходов.
НАРЕЗАНИЕ РЕЗЬБЫ
Резьбонарезные резцы:
а - прямой, б - круглый, в - изогнутый
Слайд 4Для нарезания наружной резьбы (винты, болты и т.д.) применяются плашки (лерки).
Для нарезания внутренней резьбы (гайки и пр.) используют метчики. Начнем с нарезания наружной резьбы.
ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ
Слайд 5Метчики:
а - метчик-сверло;
б - комбинированный;
в - самодельный из
болта;
г - вилка для извлечения сломанного метчика;
д - нарезание червячной шестерни;
е - нарезание резьбы с помощью воротка
г - вилка для извлечения сломанного метчика;
д - нарезание червячной шестерни;
е - нарезание резьбы с помощью воротка
МЕТЧИКИ

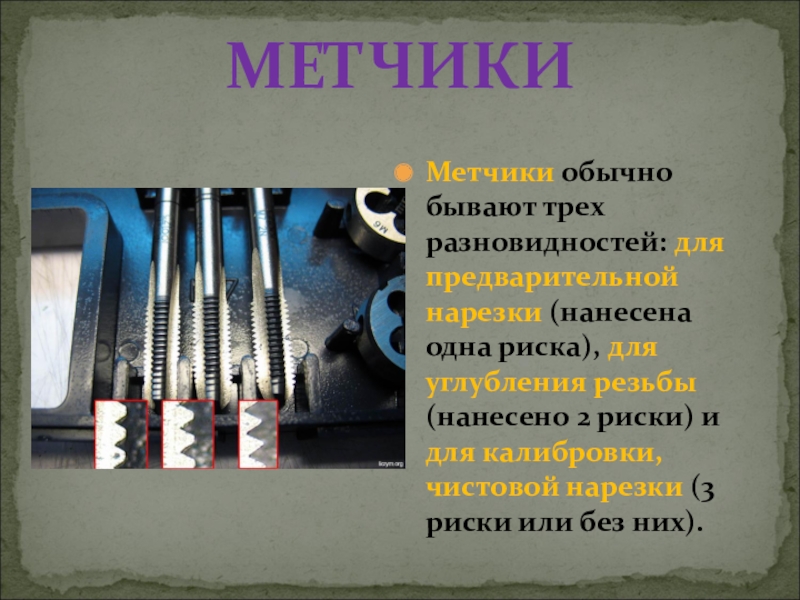

Слайд 6Метчики обычно бывают трех разновидностей: для предварительной нарезки (нанесена одна риска),
для углубления резьбы (нанесено 2 риски) и для калибровки, чистовой нарезки (3 риски или без них).
МЕТЧИКИ

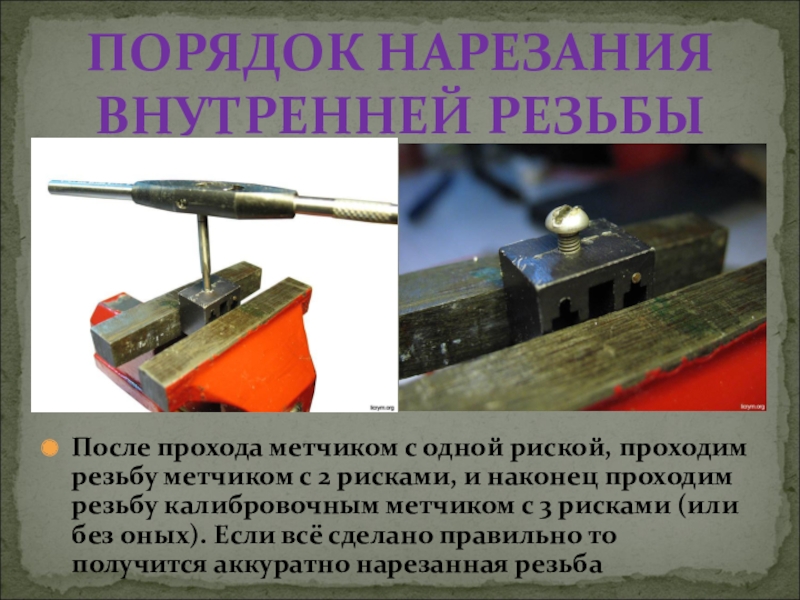

Слайд 7После прохода метчиком с одной риской, проходим резьбу метчиком с 2
рисками, и наконец проходим резьбу калибровочным метчиком с 3 рисками (или без оных). Если всё сделано правильно то получится аккуратно нарезанная резьба
ПОРЯДОК НАРЕЗАНИЯ ВНУТРЕННЕЙ РЕЗЬБЫ
Слайд 8Плашка представляет собой гайку, изготовленную из инструментальной стали и имеющую такую
резьбу, для нарезания которой она предназначена. В этой гайке в зависимости от размеров ее просверлено
3—8 отверстий, пересекающих резьбу.
ПЛАШКИ (ЛЕРКИ)

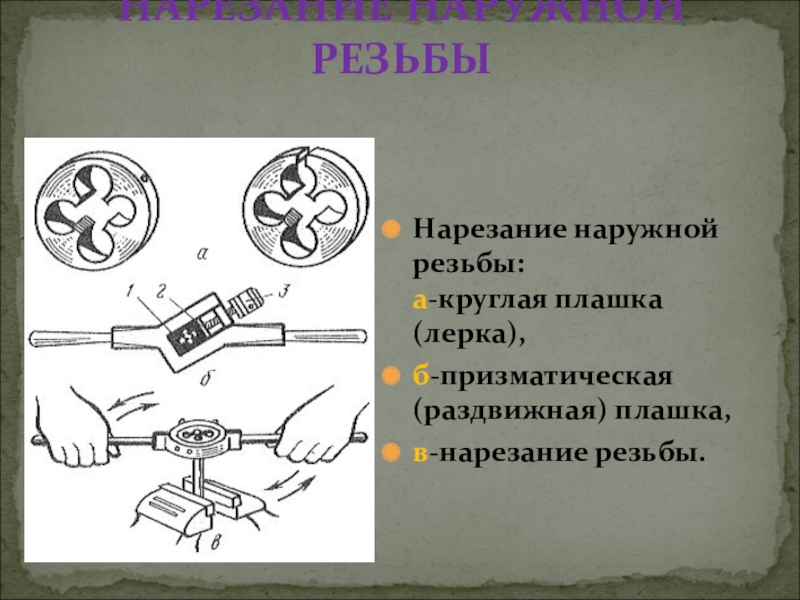

Слайд 9Нарезание наружной резьбы:
а-круглая плашка (лерка),
б-призматическая (раздвижная) плашка,
в-нарезание резьбы.
НАРЕЗАНИЕ НАРУЖНОЙ
РЕЗЬБЫ

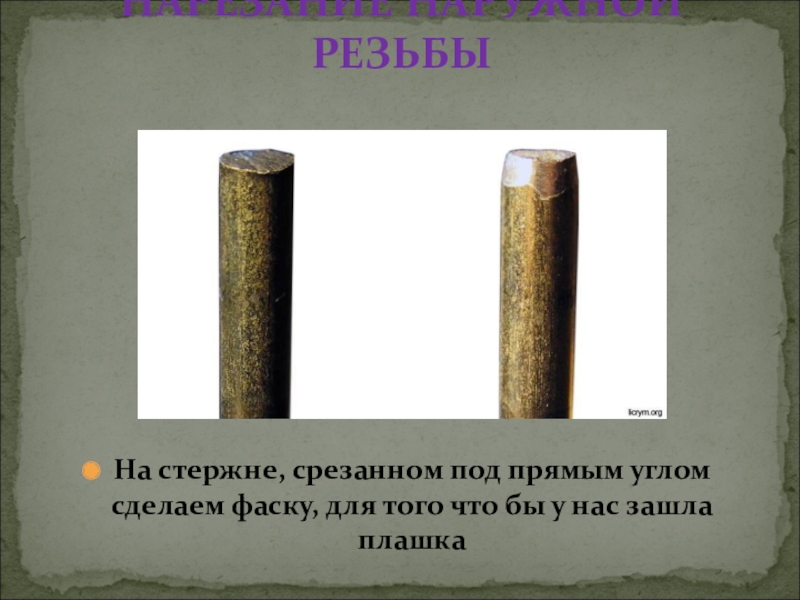

Слайд 10На стержне, срезанном под прямым углом сделаем фаску, для того что
бы у нас зашла плашка
НАРЕЗАНИЕ НАРУЖНОЙ РЕЗЬБЫ

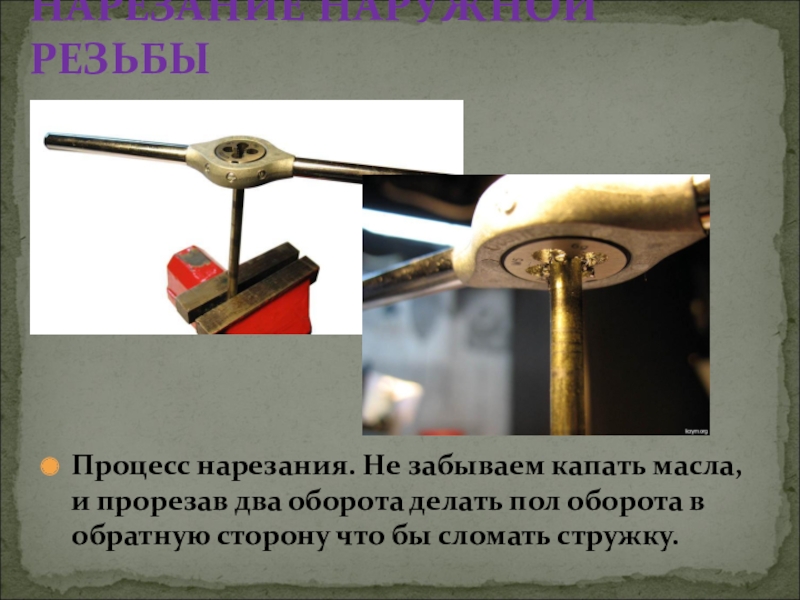

Слайд 11Процесс нарезания. Не забываем капать масла, и прорезав два оборота делать
пол оборота в обратную сторону что бы сломать стружку.
НАРЕЗАНИЕ НАРУЖНОЙ РЕЗЬБЫ

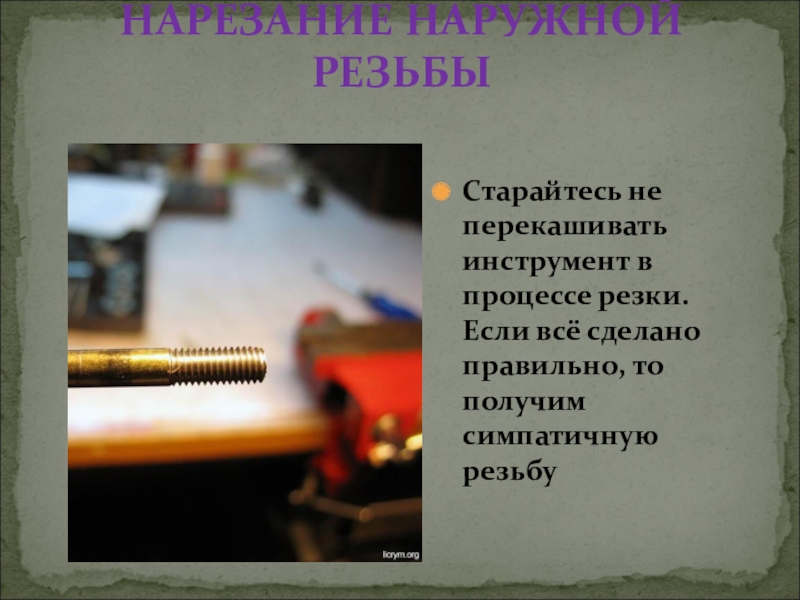

Слайд 12Старайтесь не перекашивать инструмент в процессе резки. Если всё сделано правильно,
то получим симпатичную резьбу
НАРЕЗАНИЕ НАРУЖНОЙ РЕЗЬБЫ

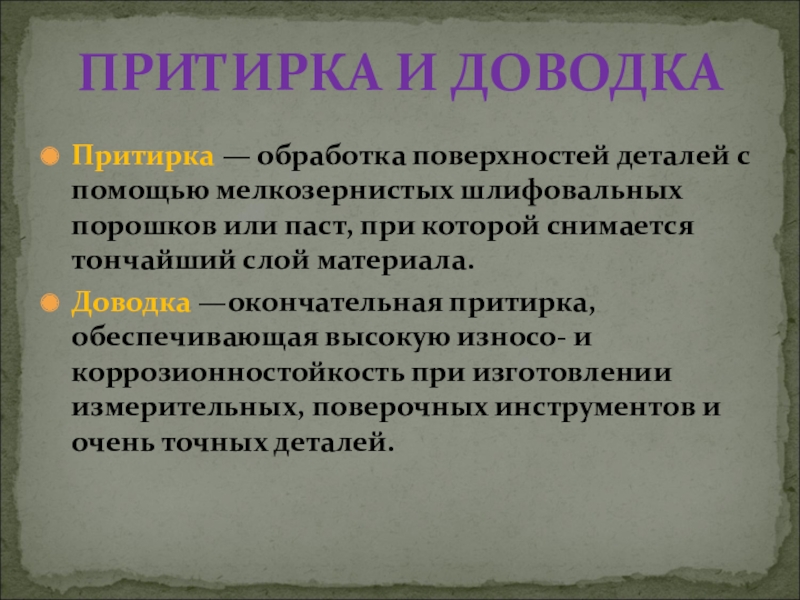

Слайд 14Притирка — обработка поверхностей деталей с помощью мелкозернистых шлифовальных порошков или
паст, при которой снимается тончайший слой материала.
Доводка —окончательная притирка, обеспечивающая высокую износо- и коррозионностойкость при изготовлении измерительных, поверочных инструментов и очень точных деталей.
Доводка —окончательная притирка, обеспечивающая высокую износо- и коррозионностойкость при изготовлении измерительных, поверочных инструментов и очень точных деталей.
ПРИТИРКА И ДОВОДКА

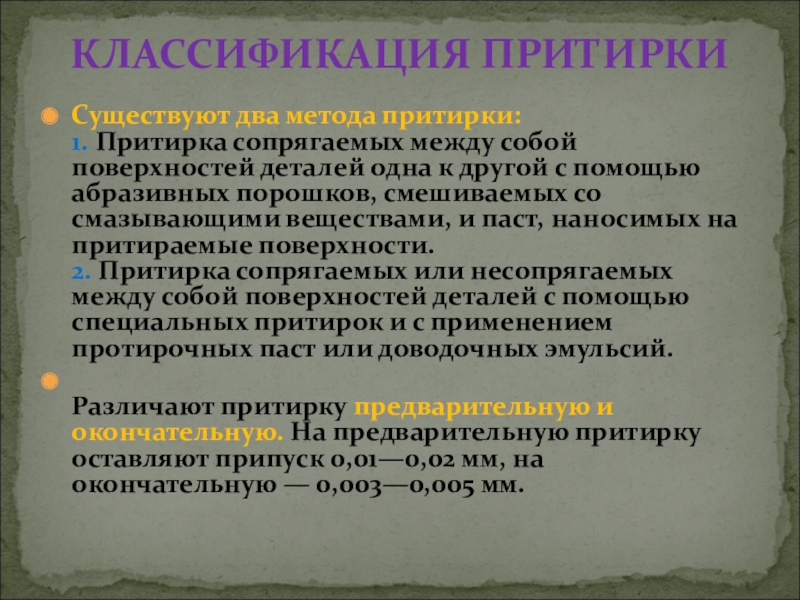

Слайд 15Существуют два метода притирки: 1. Притирка сопрягаемых между собой поверхностей деталей одна
к другой с помощью абразивных порошков, смешиваемых со смазывающими веществами, и паст, наносимых на притираемые поверхности.
2. Притирка сопрягаемых или несопрягаемых между собой поверхностей деталей с помощью специальных притирок и с применением протирочных паст или доводочных эмульсий.
Различают притирку предварительную и окончательную. На предварительную притирку оставляют припуск 0,01—0,02 мм, на окончательную — 0,003—0,005 мм.
Различают притирку предварительную и окончательную. На предварительную притирку оставляют припуск 0,01—0,02 мм, на окончательную — 0,003—0,005 мм.
КЛАССИФИКАЦИЯ ПРИТИРКИ

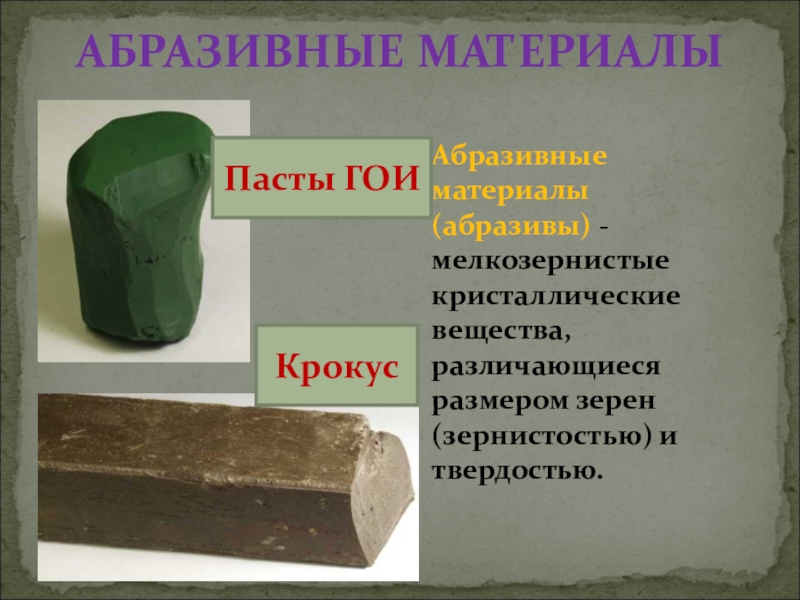

Слайд 16Абразивные материалы (абразивы) - мелкозернистые кристаллические вещества, различающиеся размером зерен (зернистостью)
и твердостью.
АБРАЗИВНЫЕ МАТЕРИАЛЫ
Пасты ГОИ
Крокус

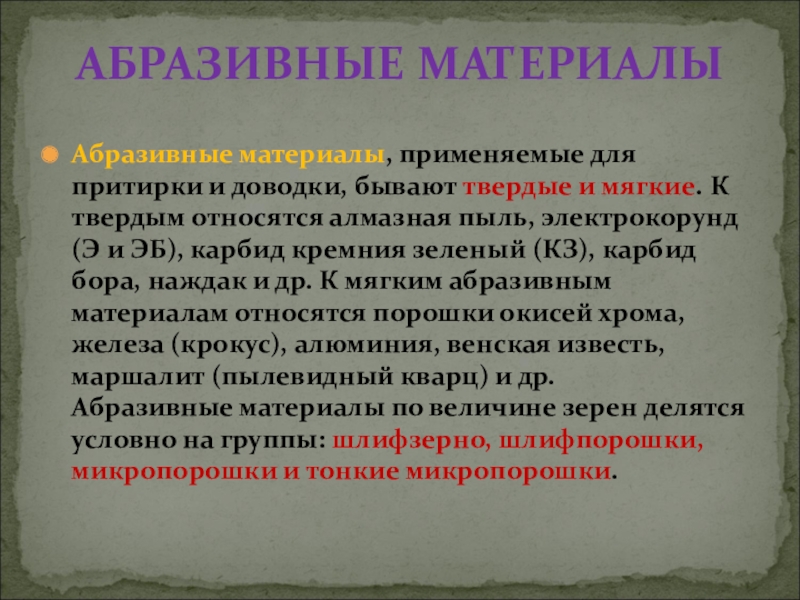

Слайд 17Абразивные материалы, применяемые для притирки и доводки, бывают твердые и мягкие.
К твердым относятся алмазная пыль, электрокорунд (Э и ЭБ), карбид кремния зеленый (КЗ), карбид бора, наждак и др. К мягким абразивным материалам относятся порошки окисей хрома, железа (крокус), алюминия, венская известь, маршалит (пылевидный кварц) и др.
Абразивные материалы по величине зерен делятся условно на группы: шлифзерно, шлифпорошки, микропорошки и тонкие микропорошки.
АБРАЗИВНЫЕ МАТЕРИАЛЫ

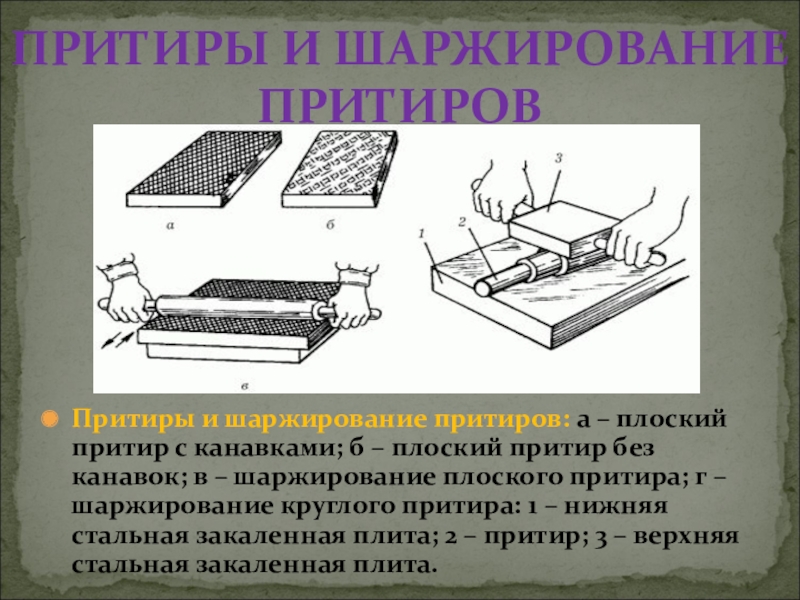

Слайд 18Притиры и шаржирование притиров: а – плоский притир с канавками; б
– плоский притир без канавок; в – шаржирование плоского притира; г – шаржирование круглого притира: 1 – нижняя стальная закаленная плита; 2 – притир; 3 – верхняя стальная закаленная плита.
ПРИТИРЫ И ШАРЖИРОВАНИЕ ПРИТИРОВ
Слайд 19Притирка плоских поверхностей:
а – предварительная; б – окончательная.
ПРИТИРКА ПЛОСКИХ ПОВЕРХНОСТЕЙ
