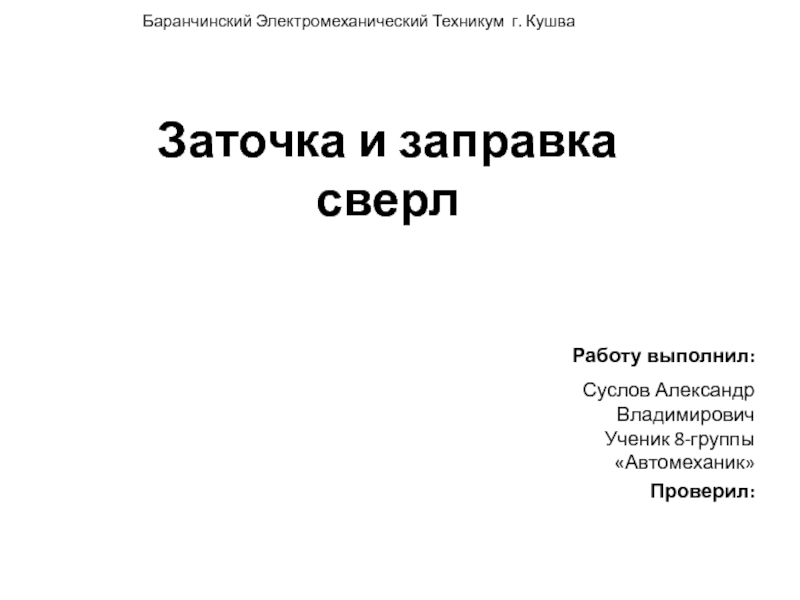

Презентация, доклад по слесарному делу на тему Заточка сверел

Работу выполнил:
Суслов Александр Владимирович Ученик 8-группы «Автомеханик»
Проверил:

Баранчинский Электромеханический Техникум г. Кушва

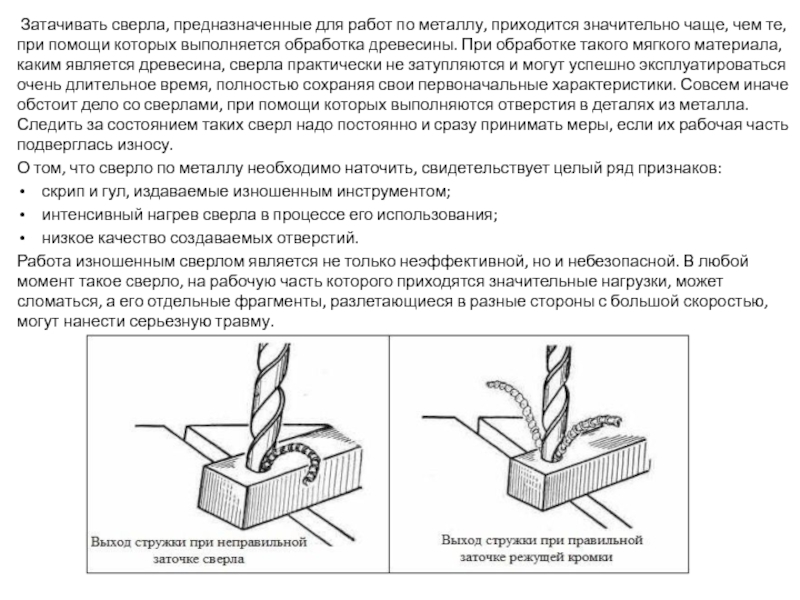

чем те, при помощи которых выполняется обработка древесины. При обработке такого мягкого материала, каким является древесина, сверла практически не затупляются и могут успешно эксплуатироваться очень длительное время, полностью сохраняя свои первоначальные характеристики. Совсем иначе обстоит дело со сверлами, при помощи которых выполняются отверстия в деталях из металла. Следить за состоянием таких сверл надо постоянно и сразу принимать меры, если их рабочая часть подверглась износу.
О том, что сверло по металлу необходимо наточить, свидетельствует целый ряд признаков:
скрип и гул, издаваемые изношенным инструментом;
интенсивный нагрев сверла в процессе его использования;
низкое качество создаваемых отверстий.
Работа изношенным сверлом является не только неэффективной, но и небезопасной. В любой момент такое сверло, на рабочую часть которого приходятся значительные нагрузки, может сломаться, а его отдельные фрагменты, разлетающиеся в разные стороны с большой скоростью, могут нанести серьезную травму.

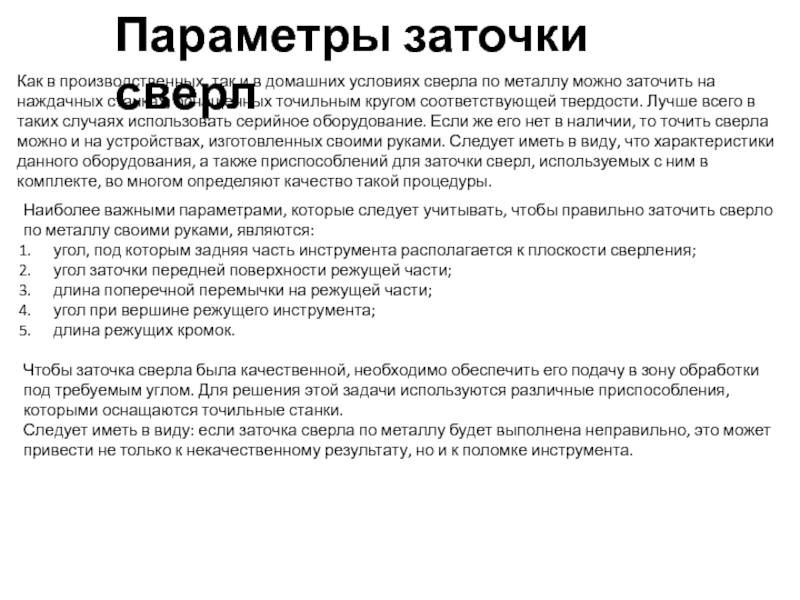

по металлу можно заточить на наждачных станках, оснащенных точильным кругом соответствующей твердости. Лучше всего в таких случаях использовать серийное оборудование. Если же его нет в наличии, то точить сверла можно и на устройствах, изготовленных своими руками. Следует иметь в виду, что характеристики данного оборудования, а также приспособлений для заточки сверл, используемых с ним в комплекте, во многом определяют качество такой процедуры.

Наиболее важными параметрами, которые следует учитывать, чтобы правильно заточить сверло по металлу своими руками, являются:
угол, под которым задняя часть инструмента располагается к плоскости сверления;
угол заточки передней поверхности режущей части;
длина поперечной перемычки на режущей части;
угол при вершине режущего инструмента;
длина режущих кромок.

Чтобы заточка сверла была качественной, необходимо обеспечить его подачу в зону обработки под требуемым углом. Для решения этой задачи используются различные приспособления, которыми оснащаются точильные станки.
Следует иметь в виду: если заточка сверла по металлу будет выполнена неправильно, это может привести не только к некачественному результату, но и к поломке инструмента.

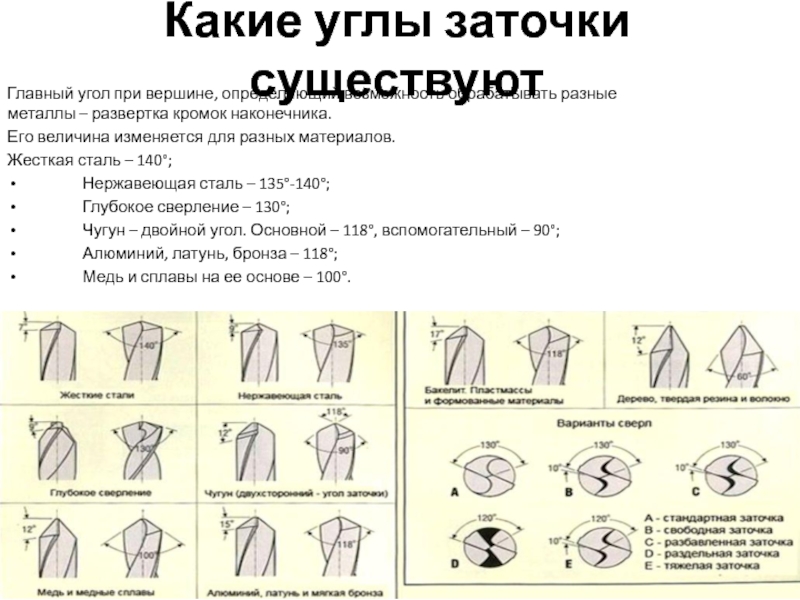

металлы – развертка кромок наконечника.
Его величина изменяется для разных материалов.
Жесткая сталь – 140°;
Нержавеющая сталь – 135°-140°;
Глубокое сверление – 130°;
Чугун – двойной угол. Основной – 118°, вспомогательный – 90°;
Алюминий, латунь, бронза – 118°;
Медь и сплавы на ее основе – 100°.

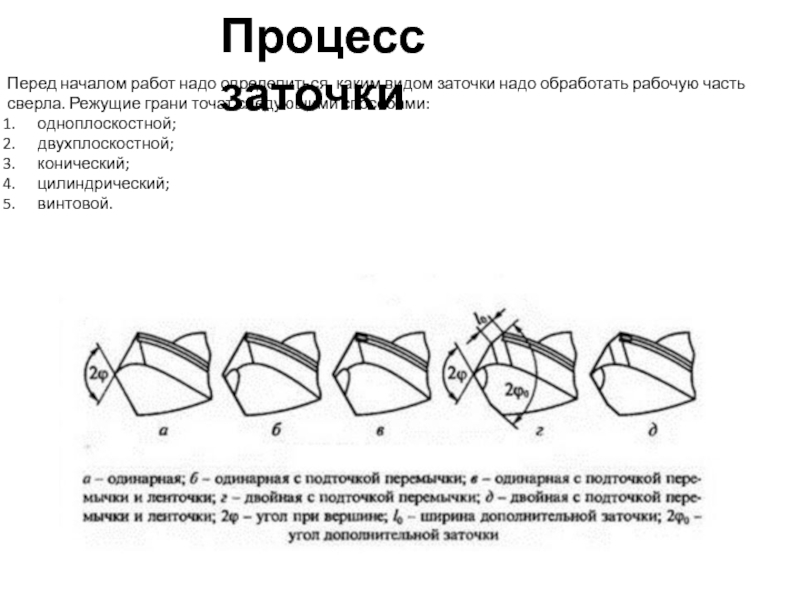

часть сверла. Режущие грани точат следующими способами:
одноплоскостной;
двухплоскостной;
конический;
цилиндрический;
винтовой.

Процесс заточки

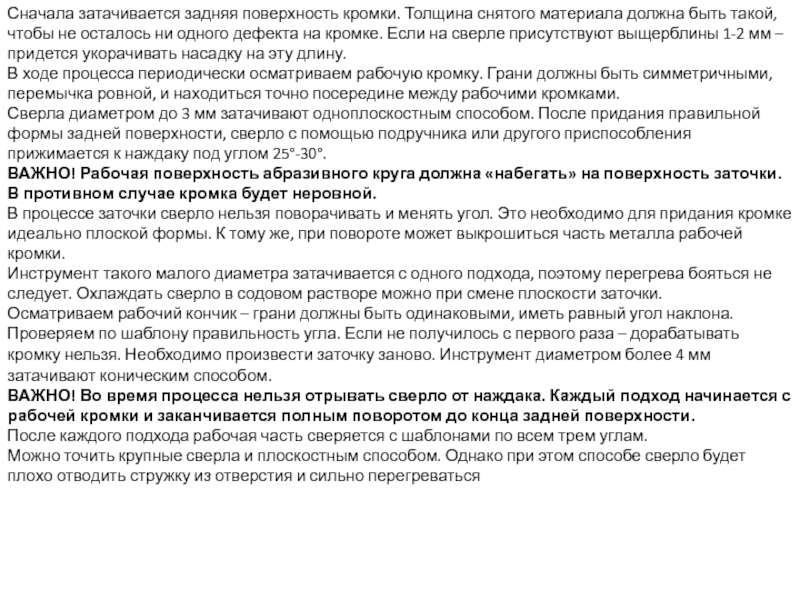

чтобы не осталось ни одного дефекта на кромке. Если на сверле присутствуют выщерблины 1-2 мм – придется укорачивать насадку на эту длину.
В ходе процесса периодически осматриваем рабочую кромку. Грани должны быть симметричными, перемычка ровной, и находиться точно посередине между рабочими кромками.
Сверла диаметром до 3 мм затачивают одноплоскостным способом. После придания правильной формы задней поверхности, сверло с помощью подручника или другого приспособления прижимается к наждаку под углом 25°-30°.
ВАЖНО! Рабочая поверхность абразивного круга должна «набегать» на поверхность заточки. В противном случае кромка будет неровной.
В процессе заточки сверло нельзя поворачивать и менять угол. Это необходимо для придания кромке идеально плоской формы. К тому же, при повороте может выкрошиться часть металла рабочей кромки.
Инструмент такого малого диаметра затачивается с одного подхода, поэтому перегрева бояться не следует. Охлаждать сверло в содовом растворе можно при смене плоскости заточки. Осматриваем рабочий кончик – грани должны быть одинаковыми, иметь равный угол наклона.
Проверяем по шаблону правильность угла. Если не получилось с первого раза – дорабатывать кромку нельзя. Необходимо произвести заточку заново. Инструмент диаметром более 4 мм затачивают коническим способом.
ВАЖНО! Во время процесса нельзя отрывать сверло от наждака. Каждый подход начинается с рабочей кромки и заканчивается полным поворотом до конца задней поверхности.
После каждого подхода рабочая часть сверяется с шаблонами по всем трем углам.
Можно точить крупные сверла и плоскостным способом. Однако при этом способе сверло будет плохо отводить стружку из отверстия и сильно перегреваться
