Презентация, доклад по робототехнике программирование в среде Лего ЕВ3

Н.Н.

г. Воронеж 2018

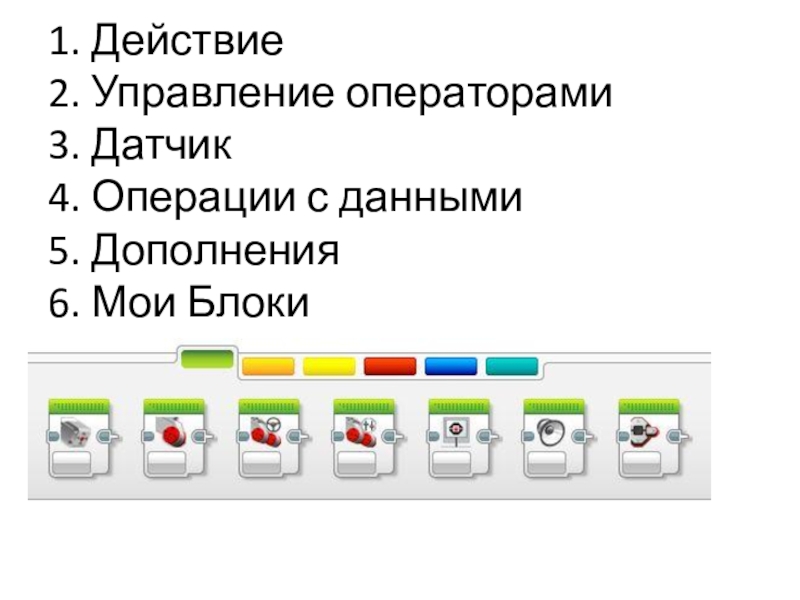

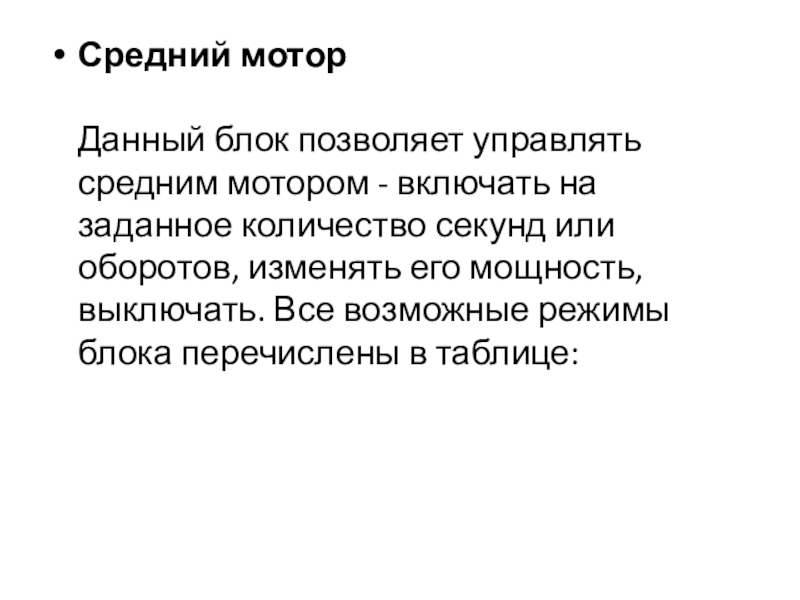

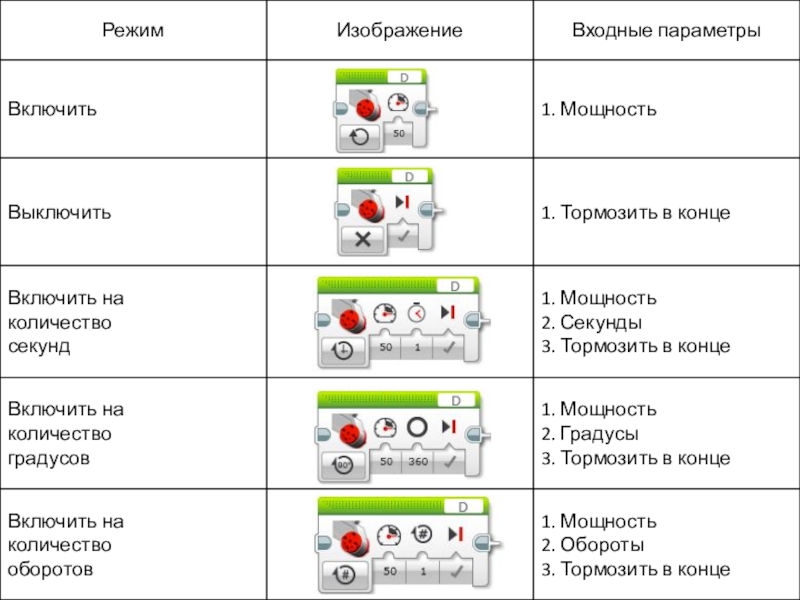

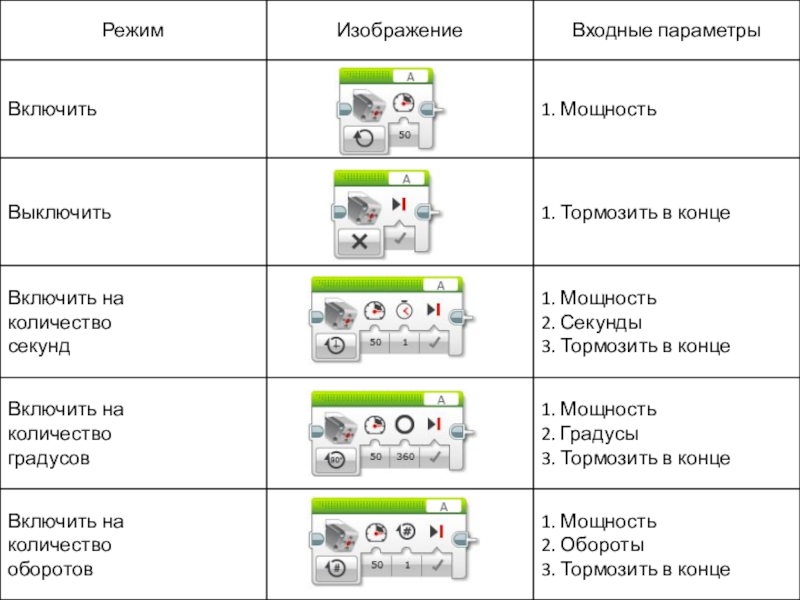

количество секунд или оборотов, изменять его мощность, выключать. Все возможные режимы блока перечислены в таблице:

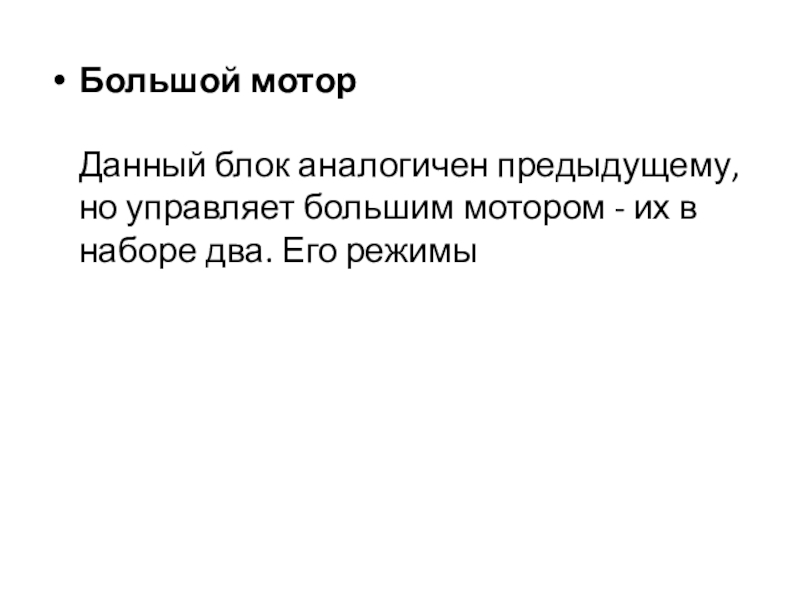

в наборе два. Его режимы

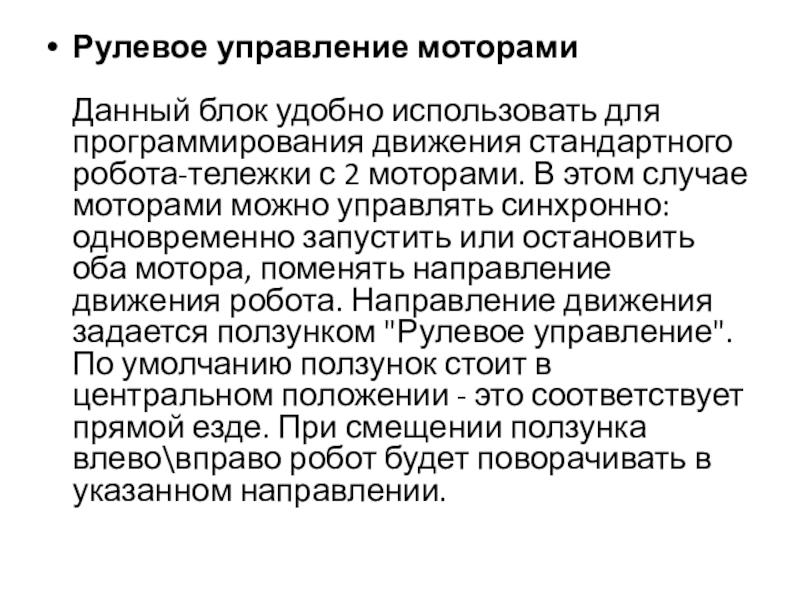

с 2 моторами. В этом случае моторами можно управлять синхронно: одновременно запустить или остановить оба мотора, поменять направление движения робота. Направление движения задается ползунком "Рулевое управление". По умолчанию ползунок стоит в центральном положении - это соответствует прямой езде. При смещении ползунка влево\вправо робот будет поворачивать в указанном направлении.

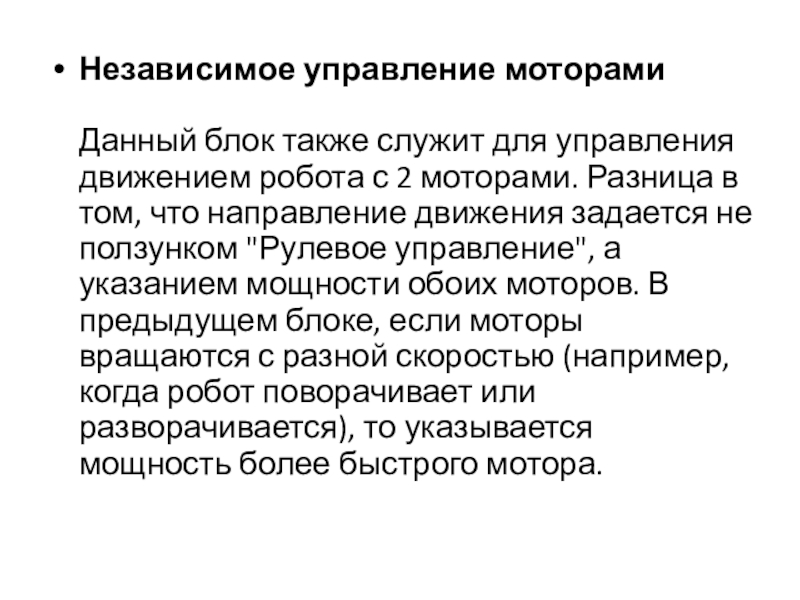

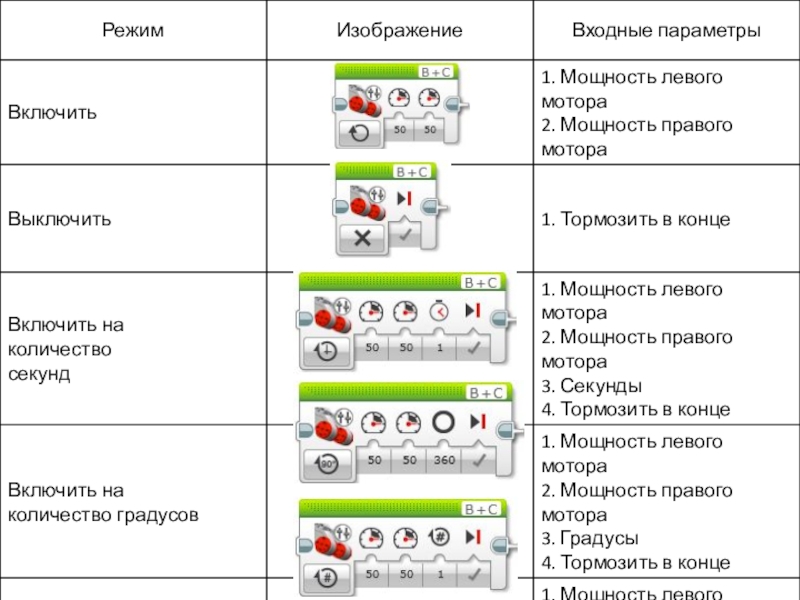

2 моторами. Разница в том, что направление движения задается не ползунком "Рулевое управление", а указанием мощности обоих моторов. В предыдущем блоке, если моторы вращаются с разной скоростью (например, когда робот поворачивает или разворачивается), то указывается мощность более быстрого мотора.

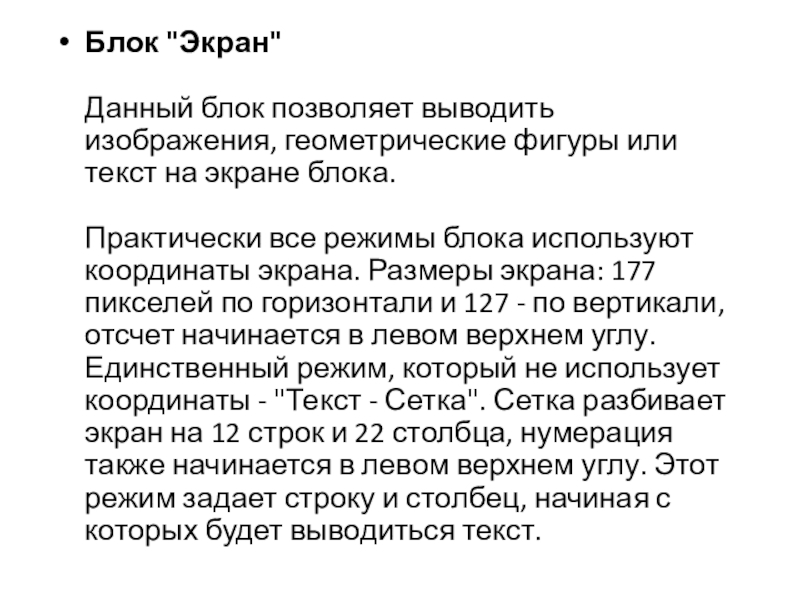

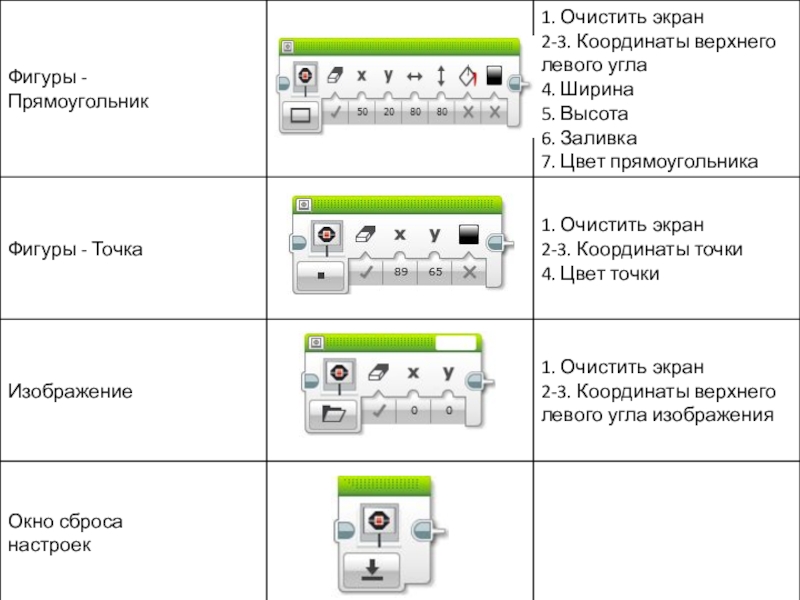

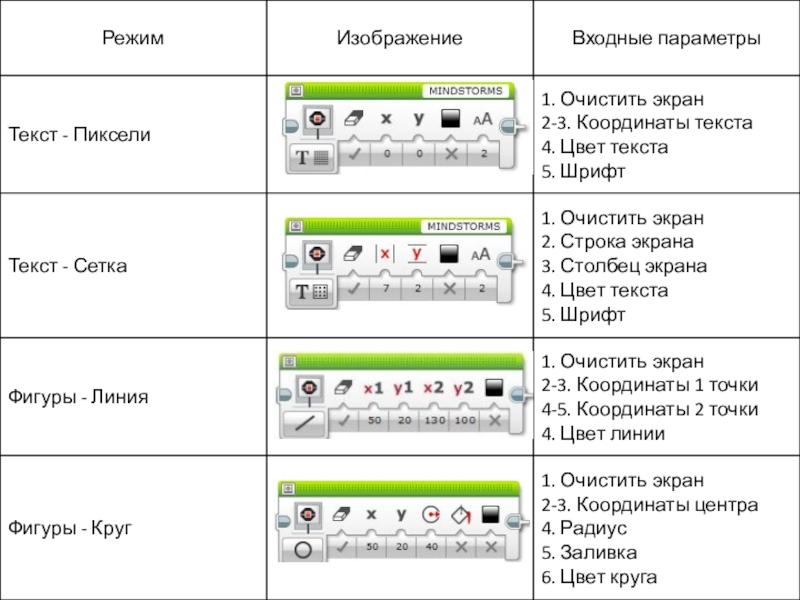

экране блока. Практически все режимы блока используют координаты экрана. Размеры экрана: 177 пикселей по горизонтали и 127 - по вертикали, отсчет начинается в левом верхнем углу. Единственный режим, который не использует координаты - "Текст - Сетка". Сетка разбивает экран на 12 строк и 22 столбца, нумерация также начинается в левом верхнем углу. Этот режим задает строку и столбец, начиная с которых будет выводиться текст.

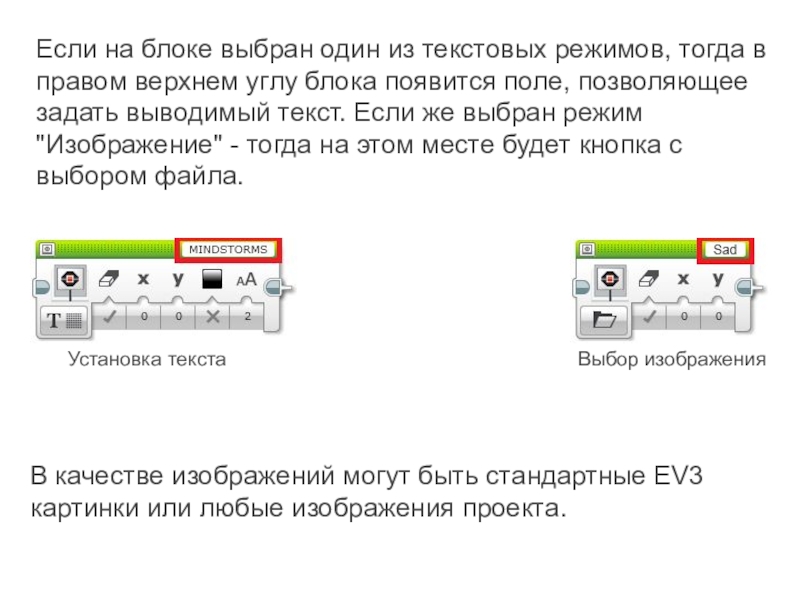

верхнем углу блока появится поле, позволяющее задать выводимый текст. Если же выбран режим "Изображение" - тогда на этом месте будет кнопка с выбором файла.

Выбор изображения

В качестве изображений могут быть стандартные EV3 картинки или любые изображения проекта.

Установка текста

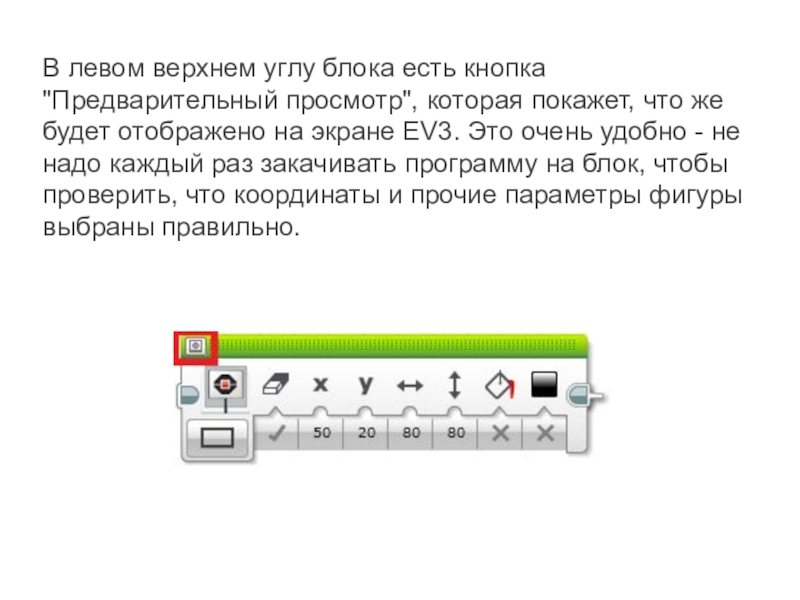

что же будет отображено на экране EV3. Это очень удобно - не надо каждый раз закачивать программу на блок, чтобы проверить, что координаты и прочие параметры фигуры выбраны правильно.

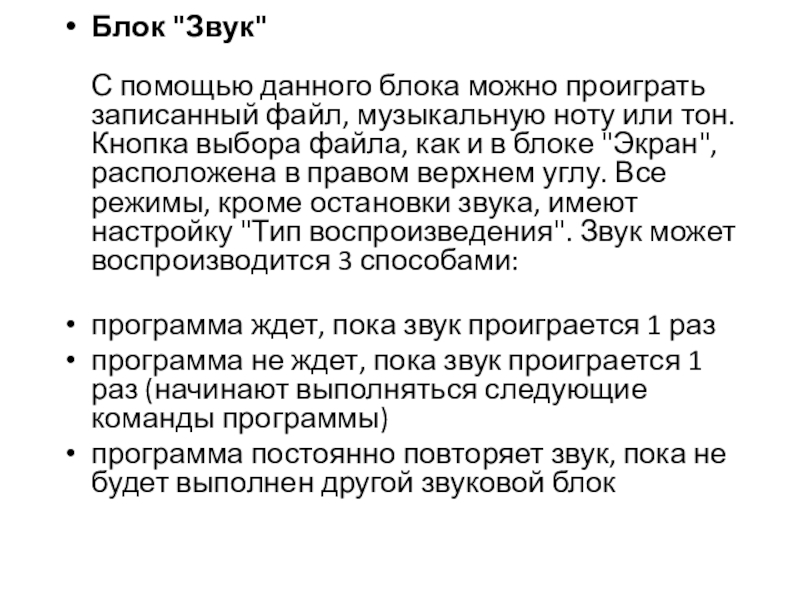

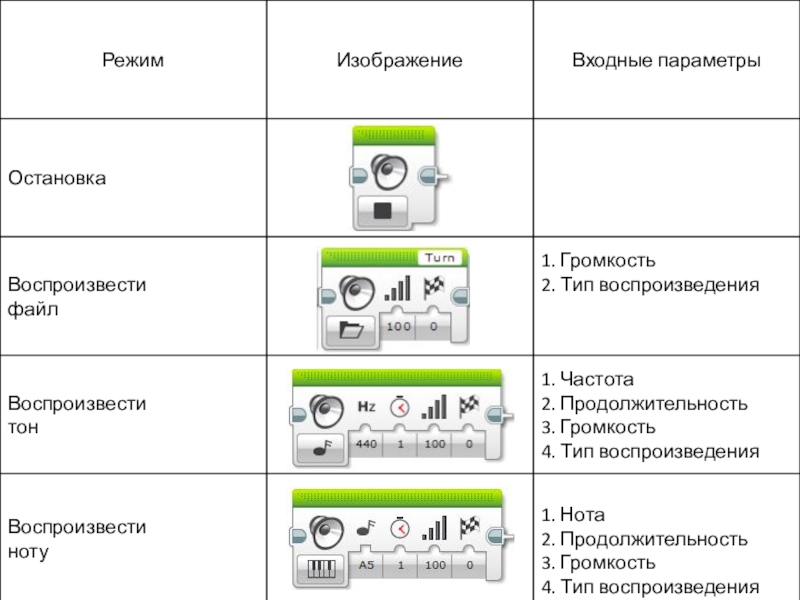

или тон. Кнопка выбора файла, как и в блоке "Экран", расположена в правом верхнем углу. Все режимы, кроме остановки звука, имеют настройку "Тип воспроизведения". Звук может воспроизводится 3 способами:
программа ждет, пока звук проиграется 1 раз
программа не ждет, пока звук проиграется 1 раз (начинают выполняться следующие команды программы)
программа постоянно повторяет звук, пока не будет выполнен другой звуковой блок

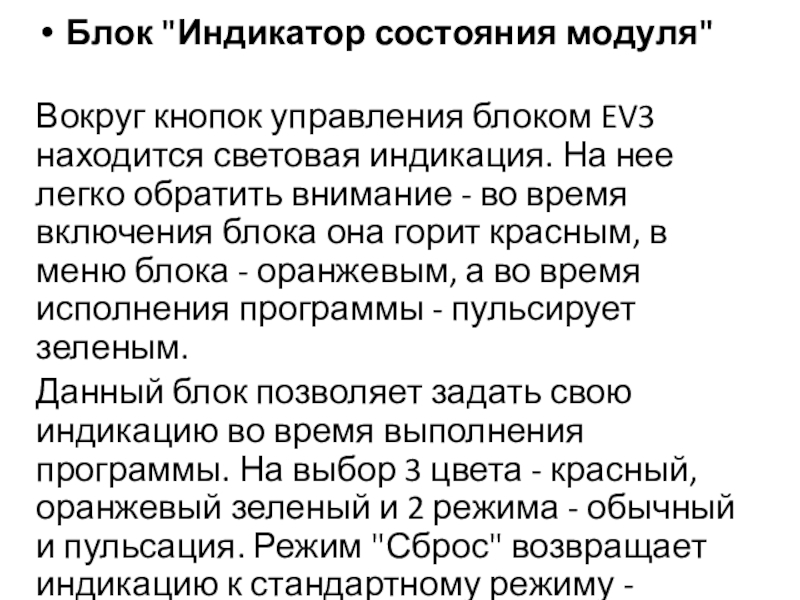

На нее легко обратить внимание - во время включения блока она горит красным, в меню блока - оранжевым, а во время исполнения программы - пульсирует зеленым.

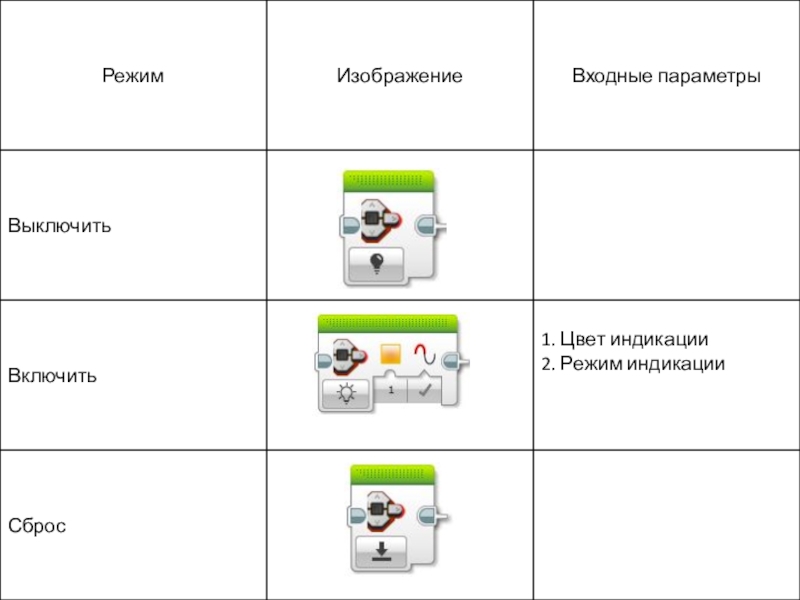

Данный блок позволяет задать свою индикацию во время выполнения программы. На выбор 3 цвета - красный, оранжевый зеленый и 2 режима - обычный и пульсация. Режим "Сброс" возвращает индикацию к стандартному режиму - миганию зеленым.

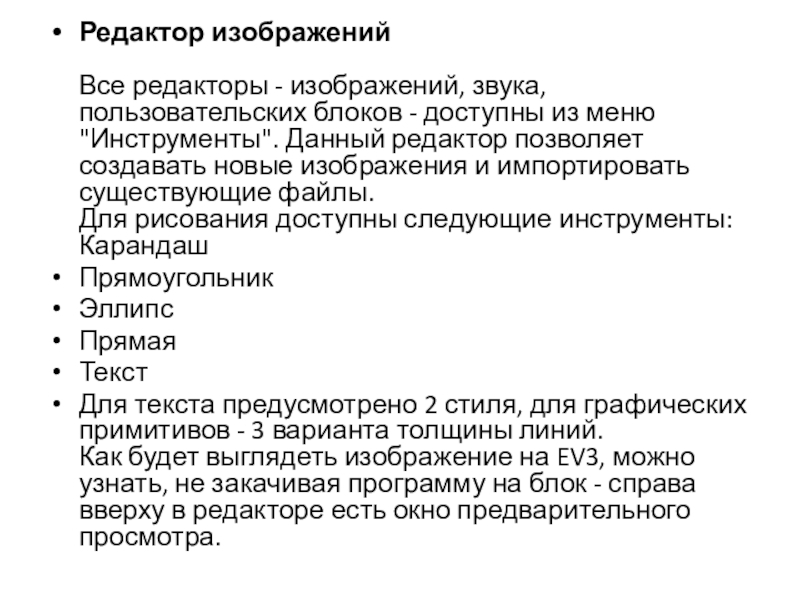

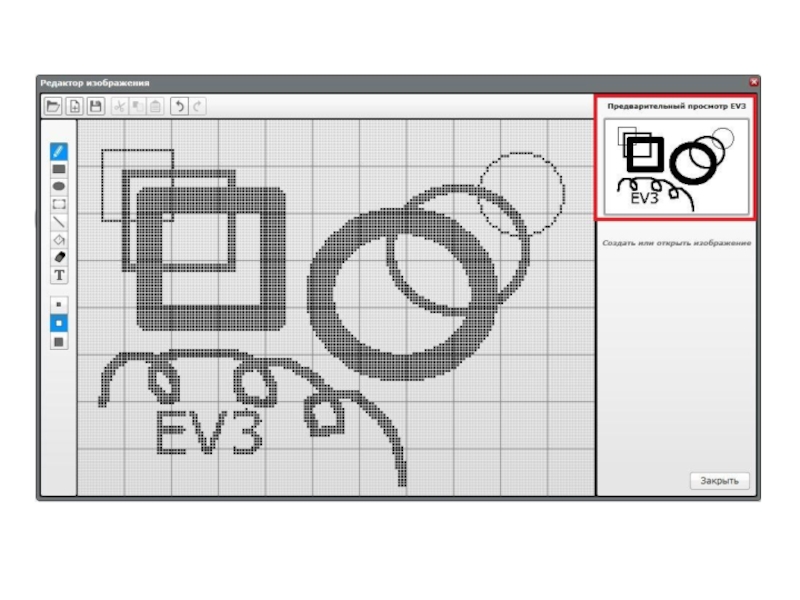

меню "Инструменты". Данный редактор позволяет создавать новые изображения и импортировать существующие файлы. Для рисования доступны следующие инструменты: Карандаш
Прямоугольник
Эллипс
Прямая
Текст
Для текста предусмотрено 2 стиля, для графических примитивов - 3 варианта толщины линий. Как будет выглядеть изображение на EV3, можно узнать, не закачивая программу на блок - справа вверху в редакторе есть окно предварительного просмотра.

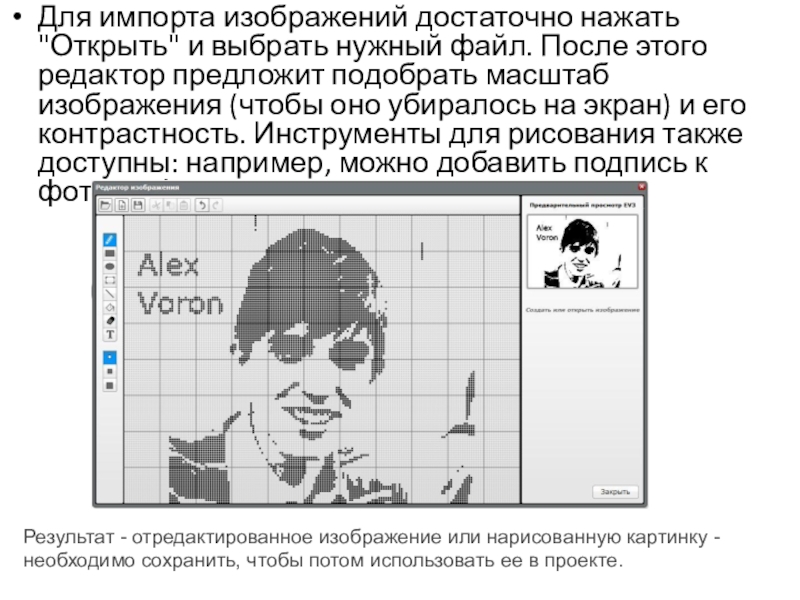

этого редактор предложит подобрать масштаб изображения (чтобы оно убиралось на экран) и его контрастность. Инструменты для рисования также доступны: например, можно добавить подпись к фотографии.

Результат - отредактированное изображение или нарисованную картинку - необходимо сохранить, чтобы потом использовать ее в проекте.

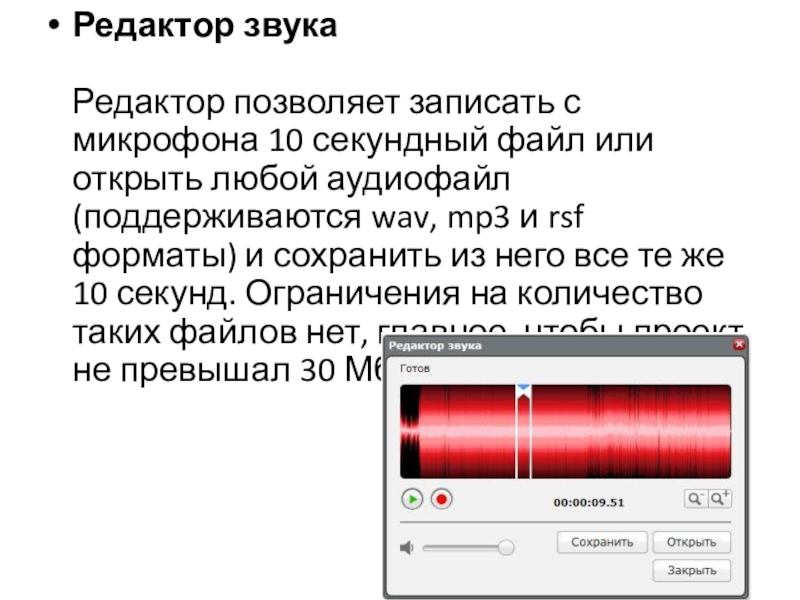

любой аудиофайл (поддерживаются wav, mp3 и rsf форматы) и сохранить из него все те же 10 секунд. Ограничения на количество таких файлов нет, главное, чтобы проект не превышал 30 Мб.

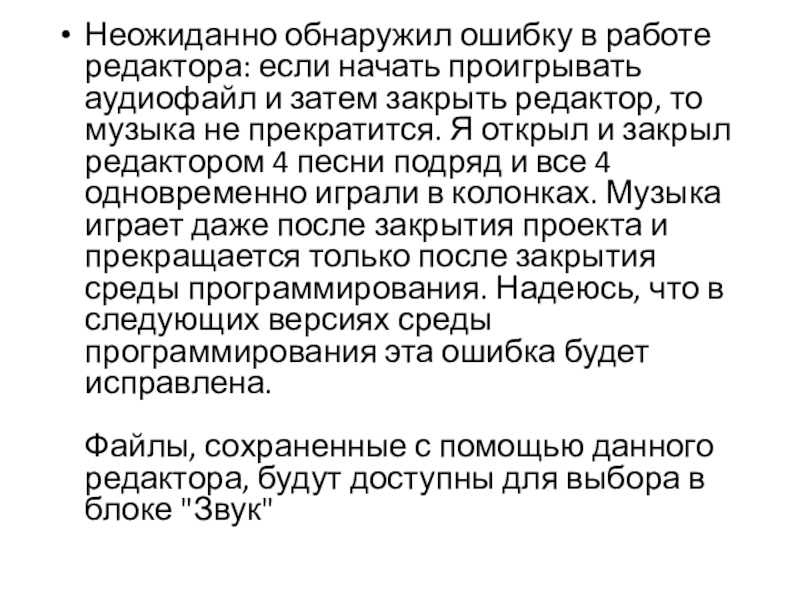

затем закрыть редактор, то музыка не прекратится. Я открыл и закрыл редактором 4 песни подряд и все 4 одновременно играли в колонках. Музыка играет даже после закрытия проекта и прекращается только после закрытия среды программирования. Надеюсь, что в следующих версиях среды программирования эта ошибка будет исправлена. Файлы, сохраненные с помощью данного редактора, будут доступны для выбора в блоке "Звук"
