Презентация, доклад по разному материалу на тему Чертежные приспособления
Содержание
- 1. Презентация по разному материалу на тему Чертежные приспособления
- 2. ЛинейкаЛинейки применяются для проведения прямых линий и измерения линейных размеров.
- 3. ЛекалоЛекала представляют собой тонкие пластины с криволинейными кромками, служащие для обводки лекальных кривых.
- 4. УгольникиУгольники - приборы для проведения перпендикулярных и параллельных линий.
- 5. ТранспортирТранспортир - прибор для построения и измерения углов.

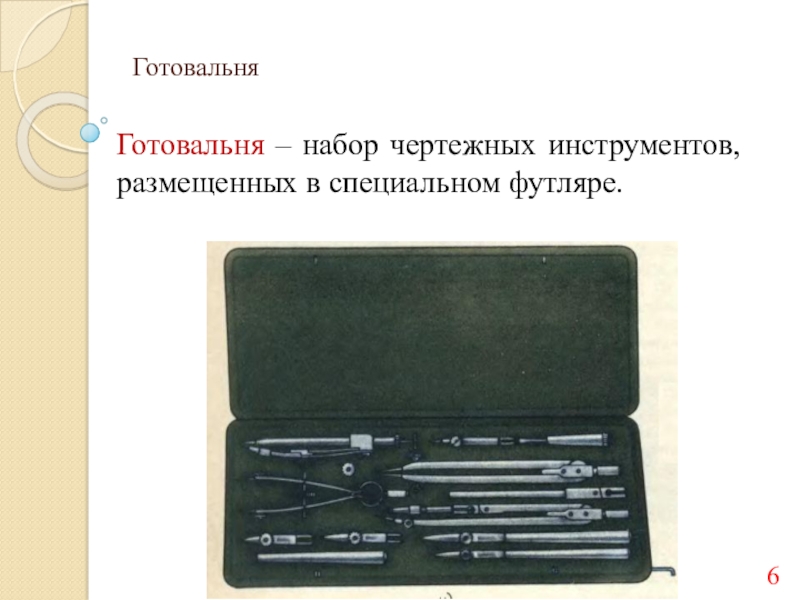

- 6. ГотовальняГотовальня – набор чертежных инструментов, размещенных в специальном футляре.
- 7. Циркуль чертежныйЦиркуль чертежный предназначендля вычерчивания окружностей идуг, радиус которых не менее 3 мм.
- 8. Циркуль чертежныйВ укороченную ножкучертежного циркуляможно закрепить: -
- 9. Циркуль разметочный (измеритель)Разметочный циркуль (измеритель)предназначен для измерения иоткладывания линейных размеров.
- 10. Разметочный кронциркульРазметочный кронциркуль предназначен для измерения иоткладывания небольших линейных размеров.
- 11. Кронциркуль падающийКронциркуль падающий применяютдля вычерчивания окружностей радиусом от 2 до 12 мм.
- 12. ЦентрикЦентрик – металлическая кнопка с маленьким коническим
- 13. Инструменты чертежныеРоликовая рейсшина – это длинная линейка,

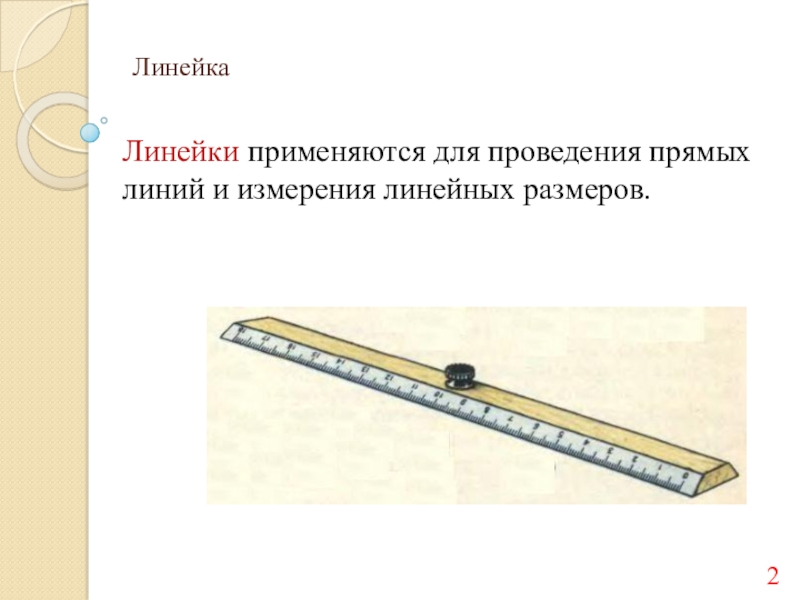

ЛинейкаЛинейки применяются для проведения прямых линий и измерения линейных размеров.

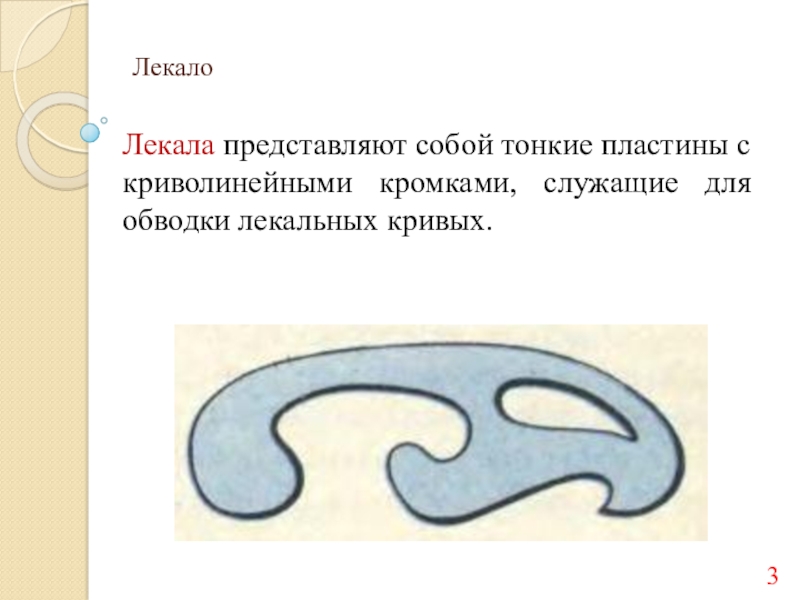

Слайд 3Лекало
Лекала представляют собой тонкие пластины с криволинейными кромками, служащие для обводки
лекальных кривых.

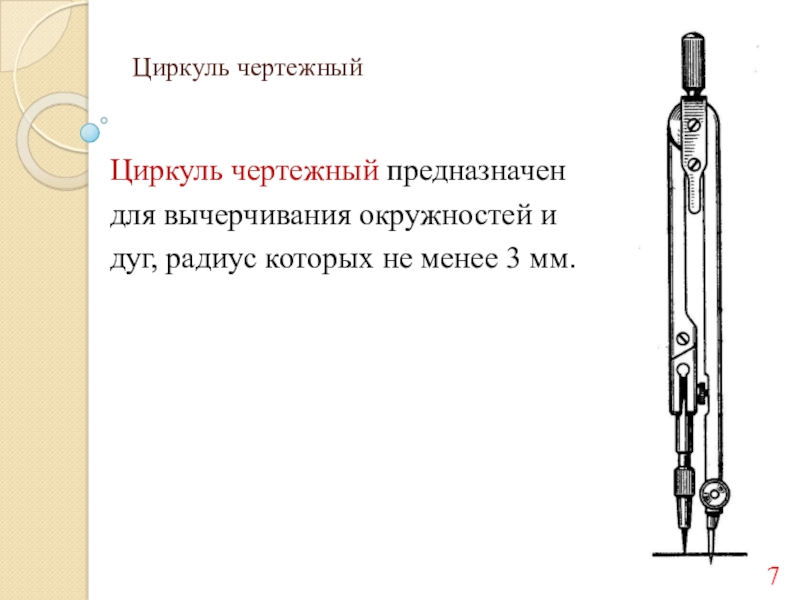

Слайд 7Циркуль чертежный
Циркуль чертежный предназначен
для вычерчивания окружностей и
дуг, радиус которых не менее
3 мм.

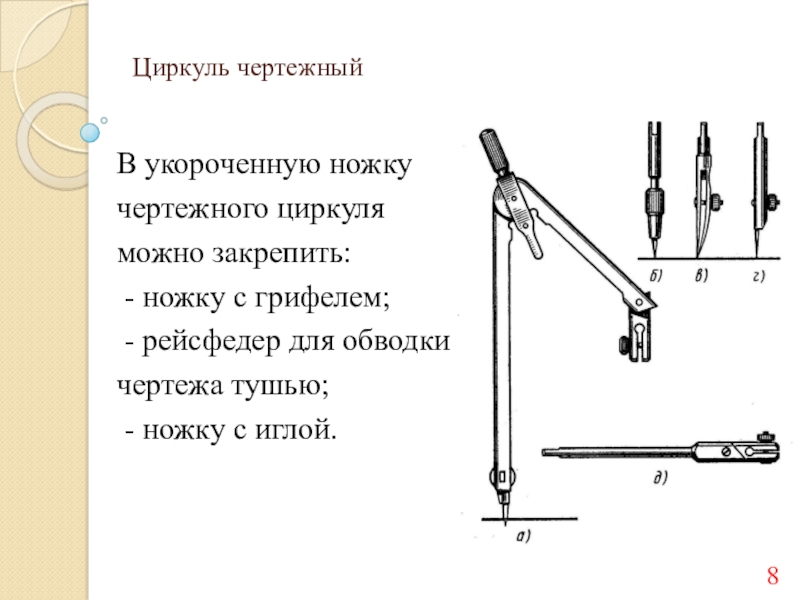

Слайд 8Циркуль чертежный
В укороченную ножку
чертежного циркуля
можно закрепить:
- ножку с грифелем;
-
рейсфедер для обводки
чертежа тушью;
- ножку с иглой.
чертежа тушью;
- ножку с иглой.
Слайд 9Циркуль разметочный (измеритель)
Разметочный циркуль (измеритель)
предназначен для измерения и
откладывания линейных размеров.

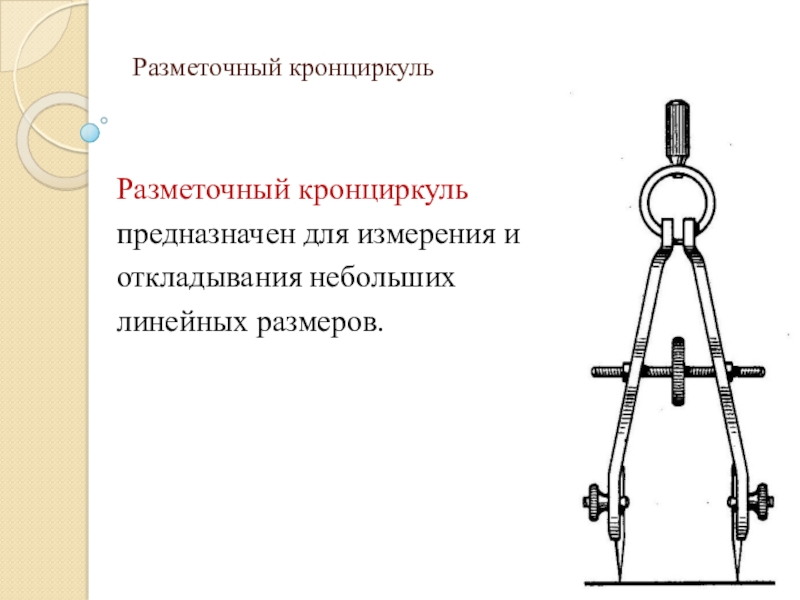

Слайд 10Разметочный кронциркуль
Разметочный кронциркуль
предназначен для измерения и
откладывания небольших
линейных размеров.
Слайд 11Кронциркуль падающий
Кронциркуль падающий применяют
для вычерчивания окружностей
радиусом от 2 до 12
мм.

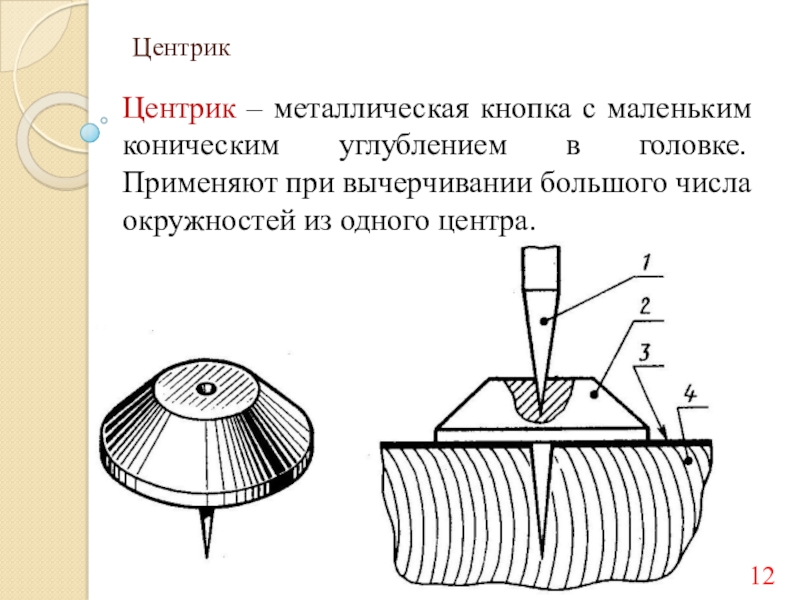

Слайд 12Центрик
Центрик – металлическая кнопка с маленьким коническим углублением в головке. Применяют
при вычерчивании большого числа окружностей из одного центра.

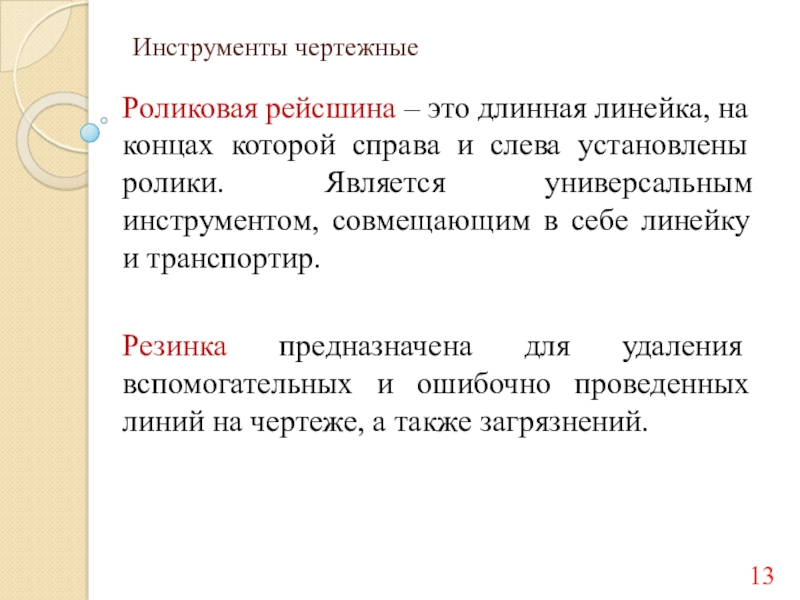

Слайд 13Инструменты чертежные
Роликовая рейсшина – это длинная линейка, на концах которой справа
и слева установлены ролики. Является универсальным инструментом, совмещающим в себе линейку и транспортир.
Резинка предназначена для удаления вспомогательных и ошибочно проведенных линий на чертеже, а также загрязнений.
Резинка предназначена для удаления вспомогательных и ошибочно проведенных линий на чертеже, а также загрязнений.
