Презентация, доклад по процессам формообразования и интрументам на тему Типы фрез и их классификация

для фрезерования

Фрезерование является сложным прерывистым процессом, отличающимся от других видов металлообработки рядом особенностей, связанных со спецификой задачи.

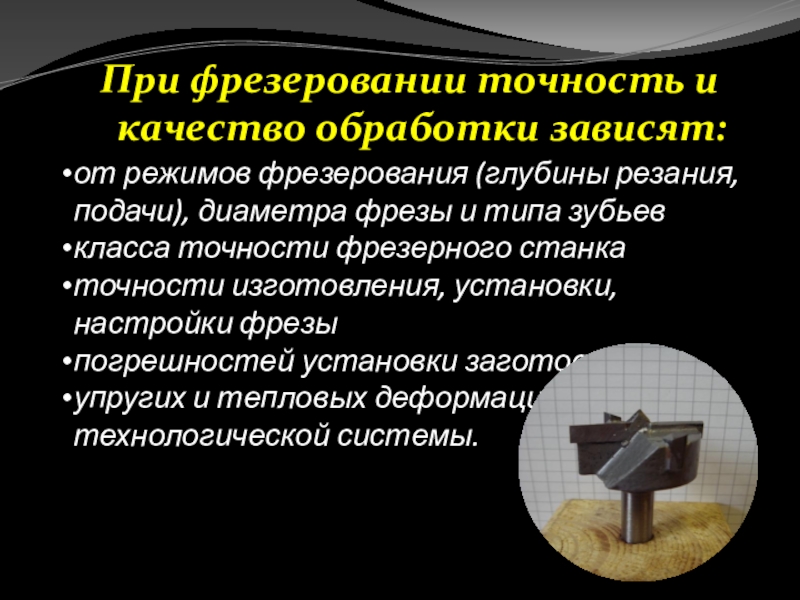

подачи), диаметра фрезы и типа зубьев
класса точности фрезерного станка
точности изготовления, установки, настройки фрезы
погрешностей установки заготовки
упругих и тепловых деформаций технологической системы.

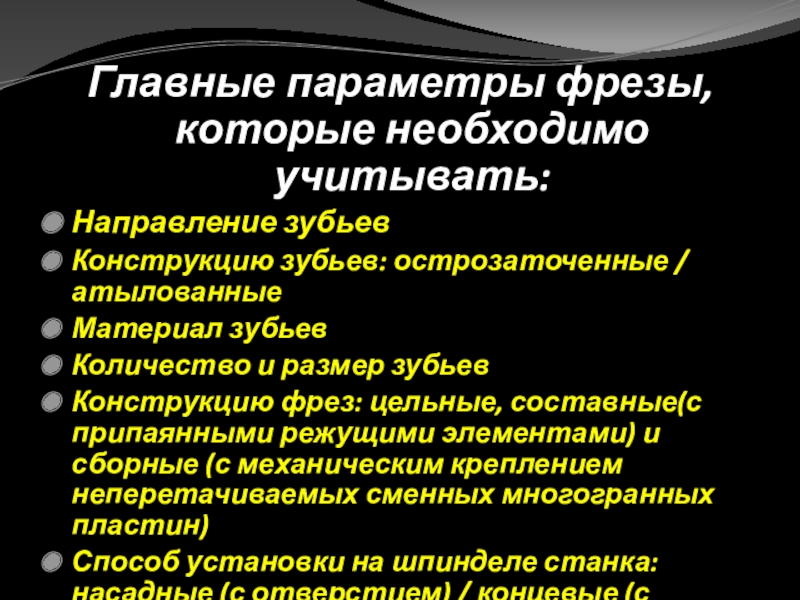

Материал зубьев
Количество и размер зубьев
Конструкцию фрез: цельные, составные(с припаянными режущими элементами) и сборные (с механическим креплением неперетачиваемых сменных многогранных пластин)
Способ установки на шпинделе станка: насадные (с отверстием) / концевые (с хвостовиком)

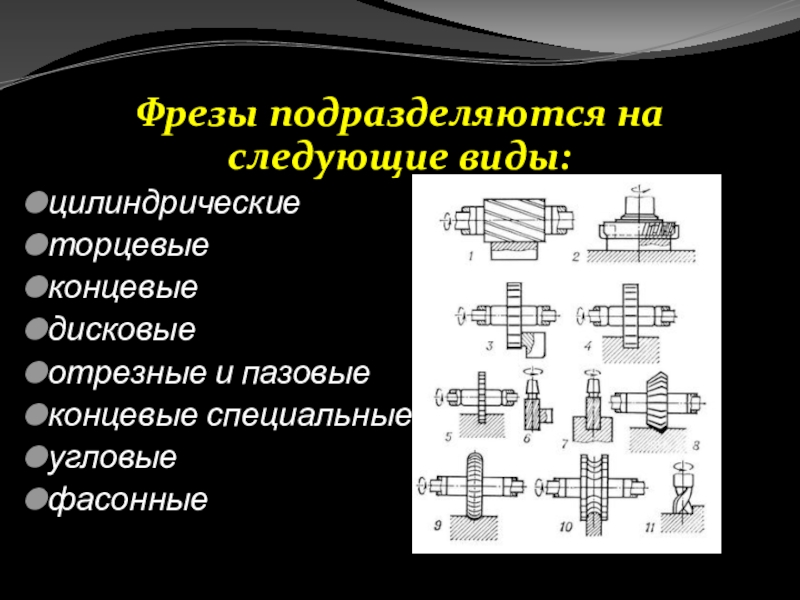

специальные
угловые
фасонные

основе и обычно наклонены к оси под углом 30-40 градусов.

Цилиндрические фрезы широко используются в наборах фрез для комплексной обработки многоступенчатой поверхности, а также при обработке органического стекла, слоистых пластмасс и стеклопластиков.

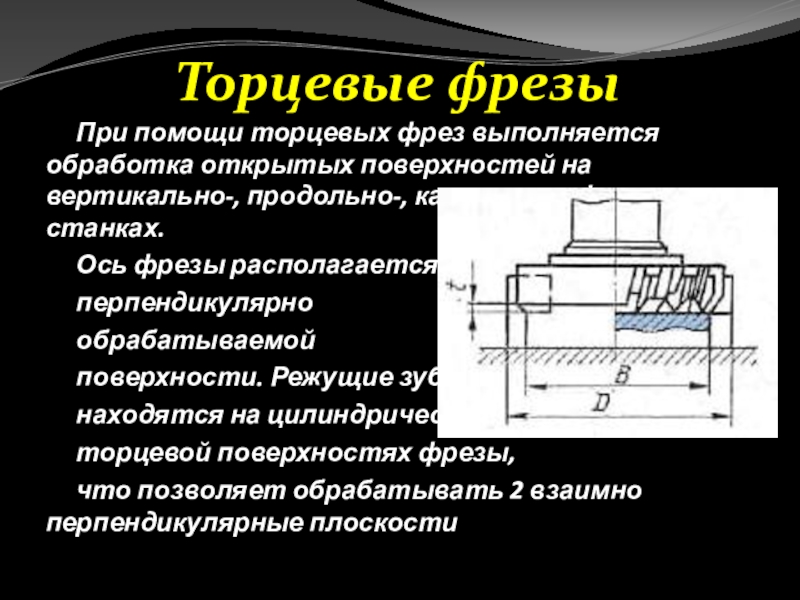

продольно-, карусельно-фрезерных станках.
Ось фрезы располагается
перпендикулярно
обрабатываемой
поверхности. Режущие зубья
находятся на цилиндрической и
торцевой поверхностях фрезы,
что позволяет обрабатывать 2 взаимно перпендикулярные плоскости

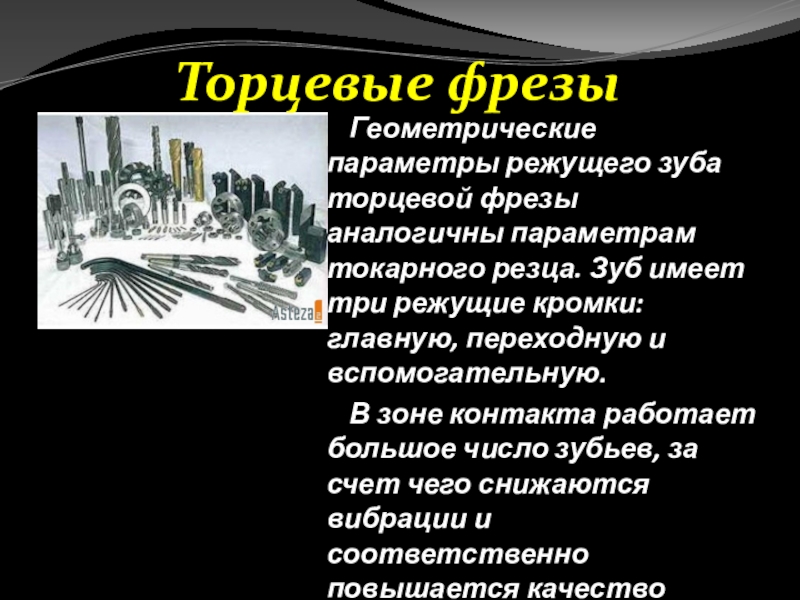

имеет три режущие кромки: главную, переходную и вспомогательную.
В зоне контакта работает большое число зубьев, за счет чего снижаются вибрации и соответственно повышается качество обработки. Поэтому применение торцевых фрез для обработки открытых поверхностей более предпочтительно по сравнению с цилиндрическими.

Торцевые фрезы

обработки
глубоких пазов, уступов,
взаимно перпендикулярных плоскостей, для выполнения контурной обработки наружных и внутренних поверхностей сложного профиля. Концевые фрезы также являются основными инструментами, применяемыми на станках с ЧПУ.

Концевые фрезы

дисковые фрезы бывают: Цельные / Сборные

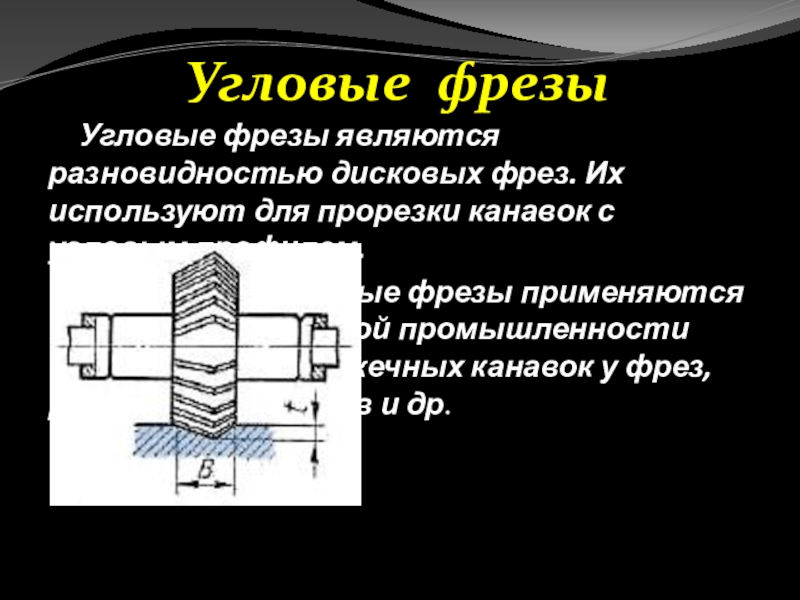

с угловым профилем.
Чаще всего угловые фрезы применяются в инструментальной промышленности для прорезки стружечных канавок у фрез, разверток, зенкеров и др.

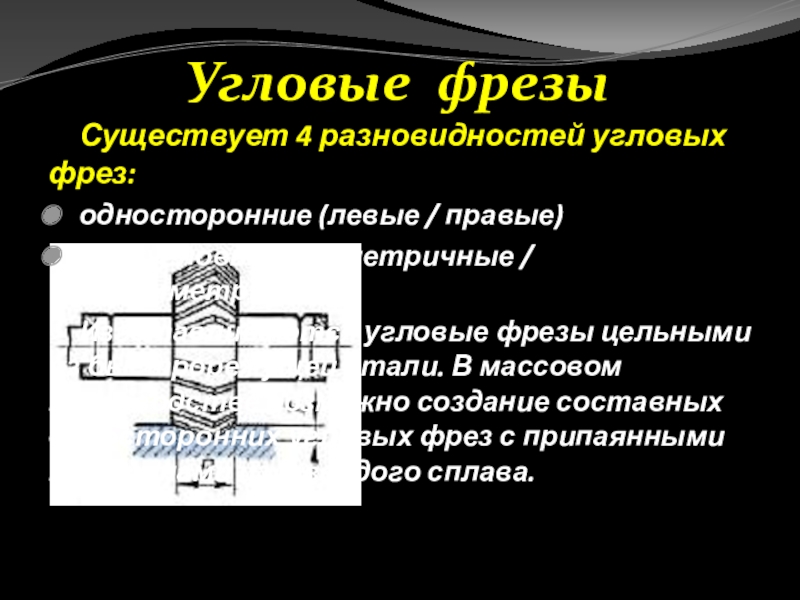

Угловые фрезы

несимметричные)
Изготавливаются угловые фрезы цельными из быстрорежущей стали. В массовом производстве возможно создание составных односторонних угловых фрез с припаянными пластинами из твердого сплава.

Угловые фрезы

В отличие от фрез общего назначения фасонные фрезы являются специальными и проектируются с учетом габаритных размеров и профиля фрезеруемой поверхности.

Фасонные фрезы

позволяют рабочим низкой квалификации обрабатывать поверхности сложного профиля.

Фасонные фрезы

против подачи) и попутное фрезерование (фрезерование по подаче).

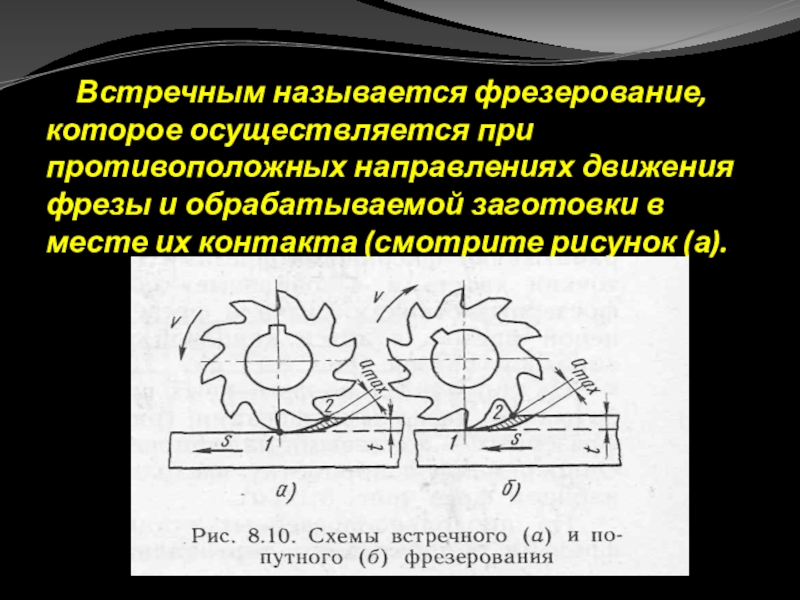

обрабатываемой заготовки в месте их контакта (смотрите рисунок (а).

заготовки в месте их контакта(б).

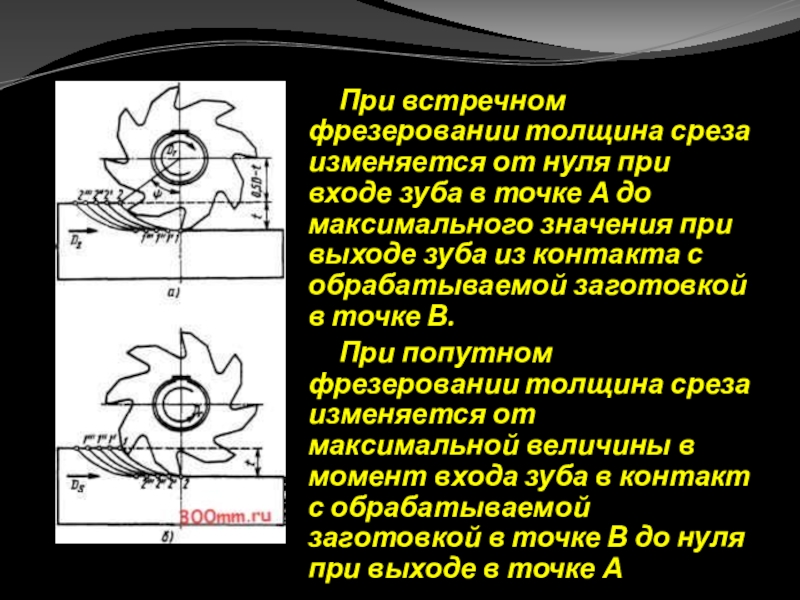

в точке А до максимального значения при выходе зуба из контакта с обрабатываемой заготовкой в точке В.
При попутном фрезеровании толщина среза изменяется от максимальной величины в момент входа зуба в контакт с обрабатываемой заготовкой в точке В до нуля при выходе в точке А

нарастает плавно и нагрузка на станок нарастает также постепенно.
При попутном фрезеровании в момент входа зуба в контакт с обрабатываемой заготовкой сказывается удар, так как именно в этот момент будет максимальная толщина среза.
Поэтому попутное фрезерование можно производить на станках, обладающих достаточной жесткостью и виброустойчивостью, и главным образом при отсутствии зазора в сопряжении ходовой винт-гайка.

лучшее качество поверхности.
При попутном фрезеровании значение угла наклона главной режущей кромки будет положительным, при встречном отрицательным (независимо от направления подъема винтовой канавки).
При прочих равных условиях стойкость фрезы при попутном фрезеровании выше, чем при встречном, кроме случаев работы по твердой корке. Недостатком встречного фрезерования является также стремление фрезы оторвать заготовку от поверхности стола.
