Презентация, доклад по производству стали на тему Машина непрерывного литья заготовок

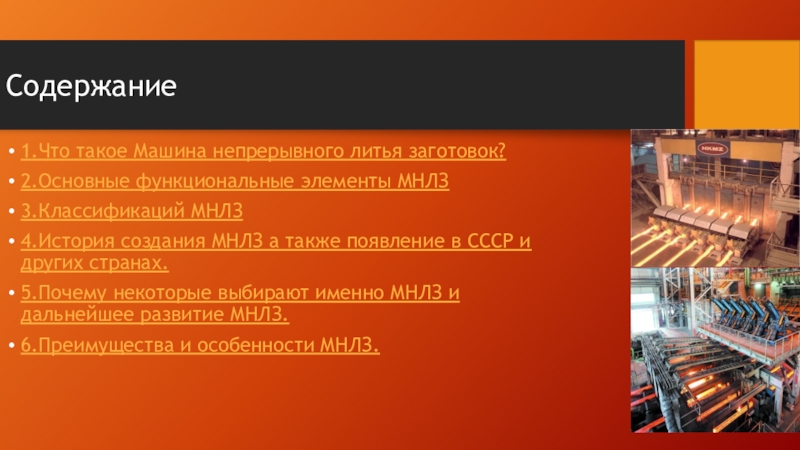

МНЛЗ а также появление в СССР и других странах.
5.Почему некоторые выбирают именно МНЛЗ и дальнейшее развитие МНЛЗ.
6.Преимущества и особенности МНЛЗ.

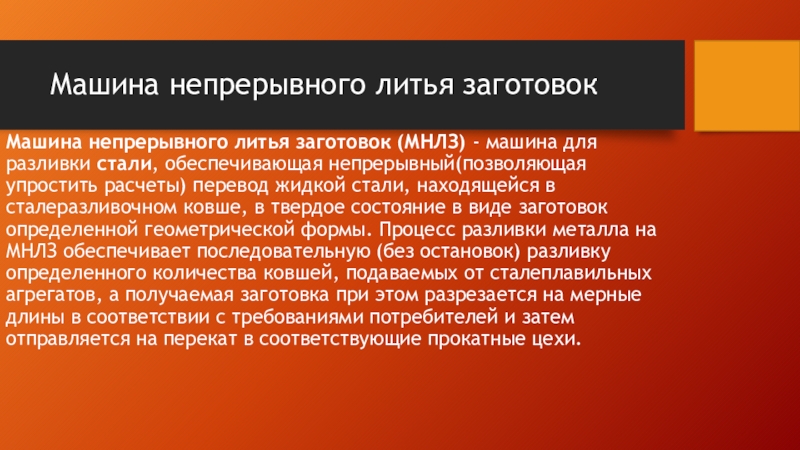

обеспечивающая непрерывный(позволяющая упростить расчеты) перевод жидкой стали, находящейся в сталеразливочном ковше, в твердое состояние в виде заготовок определенной геометрической формы. Процесс разливки металла на МНЛЗ обеспечивает последовательную (без остановок) разливку определенного количества ковшей, подаваемых от сталеплавильных агрегатов, а получаемая заготовка при этом разрезается на мерные длины в соответствии с требованиями потребителей и затем отправляется на перекат в соответствующие прокатные цехи.

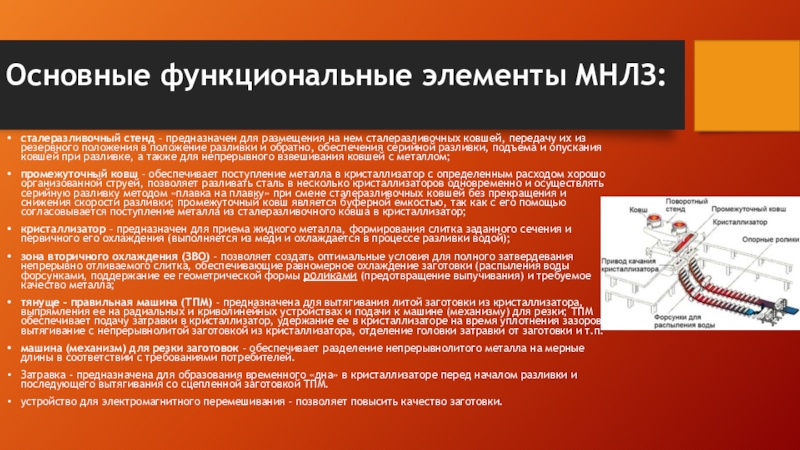

ковшей, передачу их из резервного положения в положение разливки и обратно, обеспечения серийной разливки, подъема и опускания ковшей при разливке, а также для непрерывного взвешивания ковшей с металлом;
промежуточный ковш – обеспечивает поступление металла в кристаллизатор с определенным расходом хорошо организованной струей, позволяет разливать сталь в несколько кристаллизаторов одновременно и осуществлять серийную разливку методом «плавка на плавку» при смене сталеразливочных ковшей без прекращения и снижения скорости разливки; промежуточный ковш является буферной емкостью, так как с его помощью согласовывается поступление металла из сталеразливочного ковша в кристаллизатор;
кристаллизатор – предназначен для приема жидкого металла, формирования слитка заданного сечения и первичного его охлаждения (выполняется из меди и охлаждается в процессе разливки водой);
зона вторичного охлаждения (ЗВО) – позволяет создать оптимальные условия для полного затвердевания непрерывно отливаемого слитка, обеспечивающие равномерное охлаждение заготовки (распыления воды форсунками, поддержание ее геометрической формы роликами (предотвращение выпучивания) и требуемое качество металла;
тянуще – правильная машина (ТПМ) – предназначена для вытягивания литой заготовки из кристаллизатора, выпрямления ее на радиальных и криволинейных устройствах и подачи к машине (механизму) для резки; ТПМ обеспечивает подачу затравки в кристаллизатор, удержание ее в кристаллизаторе на время уплотнения зазоров, вытягивание с непрерывнолитой заготовкой из кристаллизатора, отделение головки затравки от заготовки и т.п.
машина (механизм) для резки заготовок – обеспечивает разделение непрерывнолитого металла на мерные длины в соответствии с требованиями потребителей.
Затравка - предназначена для образования временного «дна» в кристаллизаторе перед началом разливки и последующего вытягивания со сцепленной заготовкой ТПМ.
устройство для электромагнитного перемешивания – позволяет повысить качество заготовки.

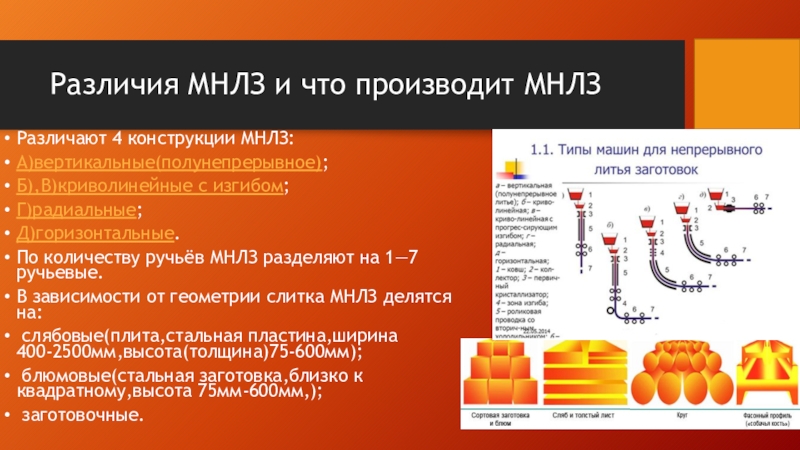

количеству ручьёв МНЛЗ разделяют на 1—7 ручьевые.
В зависимости от геометрии слитка МНЛЗ делятся на:
 слябовые(плита,стальная пластина,ширина 400-2500мм,высота(толщина)75-600мм);
 блюмовые(стальная заготовка,близко к квадратному,высота 75мм-600мм,);
заготовочные.

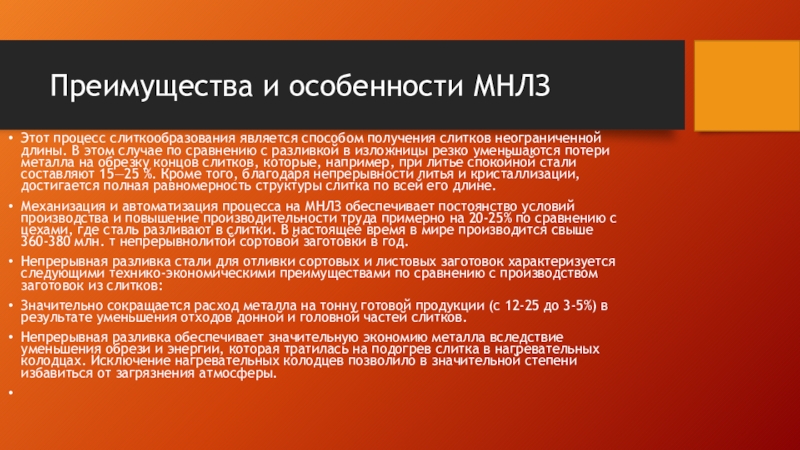

длины. В этом случае по сравнению с разливкой в изложницы резко уменьшаются потери металла на обрезку концов слитков, которые, например, при литье спокойной стали составляют 15—25 %. Кроме того, благодаря непрерывности литья и кристаллизации, достигается полная равномерность структуры слитка по всей его длине.
Механизация и автоматизация процесса на МНЛЗ обеспечивает постоянство условий производства и повышение производительности труда примерно на 20-25% по сравнению с цехами, где сталь разливают в слитки. В настоящее время в мире производится свыше 360-380 млн. т непрерывнолитой сортовой заготовки в год.
Непрерывная разливка стали для отливки сортовых и листовых заготовок характеризуется следующими технико-экономическими преимуществами по сравнению с производством заготовок из слитков:
Значительно сокращается расход металла на тонну готовой продукции (с 12-25 до 3-5%) в результате уменьшения отходов донной и головной частей слитков.
Непрерывная разливка обеспечивает значительную экономию металла вследствие уменьшения обрези и энергии, которая тратилась на подогрев слитка в нагревательных колодцах. Исключение нагревательных колодцев позволило в значительной степени избавиться от загрязнения атмосферы.

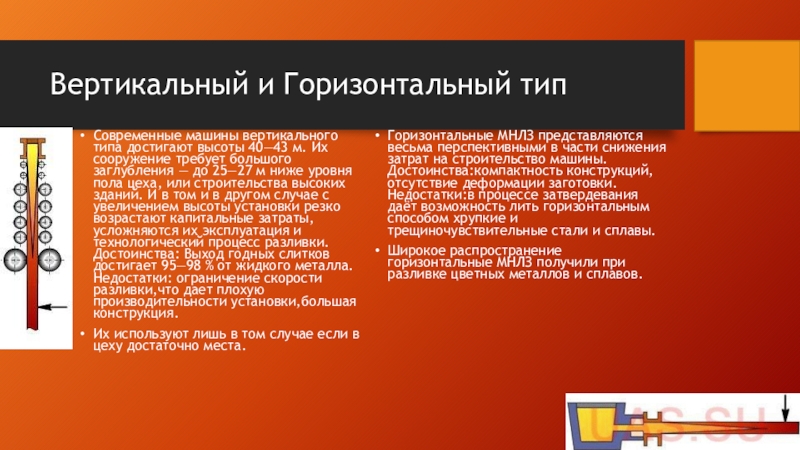

м. Их сооружение требует большого заглубления — до 25—27 м ниже уровня пола цеха, или строительства высоких зданий. И в том и в другом случае с увеличением высоты установки резко возрастают капитальные затраты, усложняются их эксплуатация и технологический процесс разливки.Достоинства: Выход годных слитков достигает 95—98 % от жидкого металла.Недостатки: ограничение скорости разливки,что дает плохую производительности установки,большая конструкция.
Их используют лишь в том случае если в цеху достаточно места.

Горизонтальные МНЛЗ представляются весьма перспективными в части снижения затрат на строительство машины.Достоинства:компактность конструкций, отсутствие деформации заготовки.Недостатки:в процессе затвердевания даёт возможность лить горизонтальным способом хрупкие и трещиночувствительные стали и сплавы.
Широкое распространение горизонтальные МНЛЗ получили при разливке цветных металлов и сплавов.

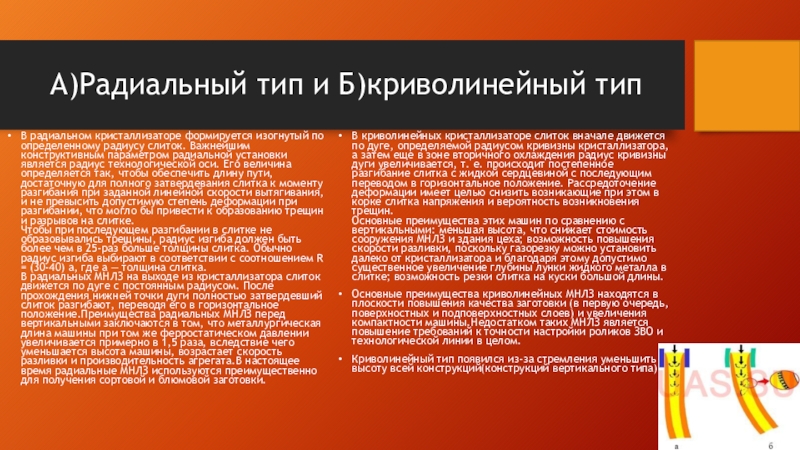

радиусу слиток. Важнейшим конструктивным параметром радиальной установки является радиус технологической оси. Его величина определяется так, чтобы обеспечить длину пути, достаточную для полного затвердевания слитка к моменту разгибания при заданной линейной скорости вытягивания, и не превысить допустимую степень деформации при разгибании, что могло бы привести к образованию трещин и разрывов на слитке. Чтобы при последующем разгибании в слитке не образовывались трещины, радиус изгиба должен быть более чем в 25-раз больше толщины слитка. Обычно радиус изгиба выбирают в соответствии с соотношением R = (30-40) а, где а — толщина слитка. В радиальных МНЛЗ на выходе из кристаллизатора слиток движется по дуге с постоянным радиусом. После прохождения нижней точки дуги полностью затвердевший слиток разгибают, переводя его в горизонтальное положение.Преимущества радиальных МНЛЗ перед вертикальными заключаются в том, что металлургическая длина машины при том же ферростатическом давлении увеличивается примерно в 1,5 раза, вследствие чего уменьшается высота машины, возрастает скорость разливки и производительность агрегата.В настоящее время радиальные МНЛЗ используются преимущественно для получения сортовой и блюмовой заготовки.

В криволинейных кристаллизаторе слиток вначале движется по дуге, определяемой радиусом кривизны кристаллизатора, а затем еще в зоне вторичного охлаждения радиус кривизны дуги увеличивается, т. е. происходит постепенное разгибание слитка с жидкой сердцевиной с последующим переводом в горизонтальное положение. Рассредоточение деформации имеет целью снизить возникающие при этом в корке слитка напряжения и вероятность возникновения трещин. Основные преимущества этих машин по сравнению с вертикальными: меньшая высота, что снижает стоимость сооружения МНЛЗ и здания цеха; возможность повышения скорости разливки, поскольку газорезку можно установить далеко от кристаллизатора и благодаря этому допустимо существенное увеличение глубины лунки жидкого металла в слитке; возможность резки слитка на куски большой длины.
Основные преимущества криволинейных МНЛЗ находятся в плоскости повышения качества заготовки (в первую очередь, поверхностных и подповерхностных слоев) и увеличения компактности машины.Недостатком таких МНЛЗ является повышение требований к точности настройки роликов ЗВО и технологической линии в целом.
Криволинейный тип появился из-за стремления уменьшить высоту всей конструкций(конструкций вертикального типа).

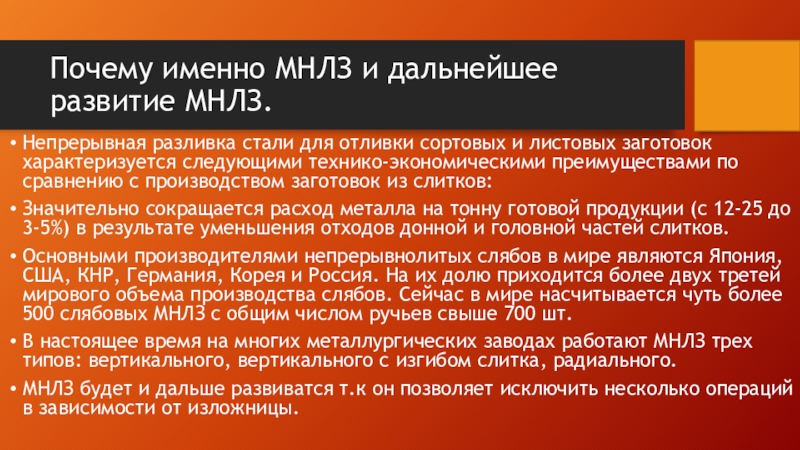

сортовых и листовых заготовок характеризуется следующими технико-экономическими преимуществами по сравнению с производством заготовок из слитков:
Значительно сокращается расход металла на тонну готовой продукции (с 12-25 до 3-5%) в результате уменьшения отходов донной и головной частей слитков.
Основными производителями непрерывнолитых слябов в мире являются Япония, США, КНР, Германия, Корея и Россия. На их долю приходится более двух третей мирового объема производства слябов. Сейчас в мире насчитывается чуть более 500 слябовых МНЛЗ с общим числом ручьев свыше 700 шт.
В настоящее время на многих металлургических заводах работают МНЛЗ трех типов: вертикального, вертикального с изгибом слитка, радиального.
МНЛЗ будет и дальше развиватся т.к он позволяет исключить несколько операций в зависимости от изложницы.

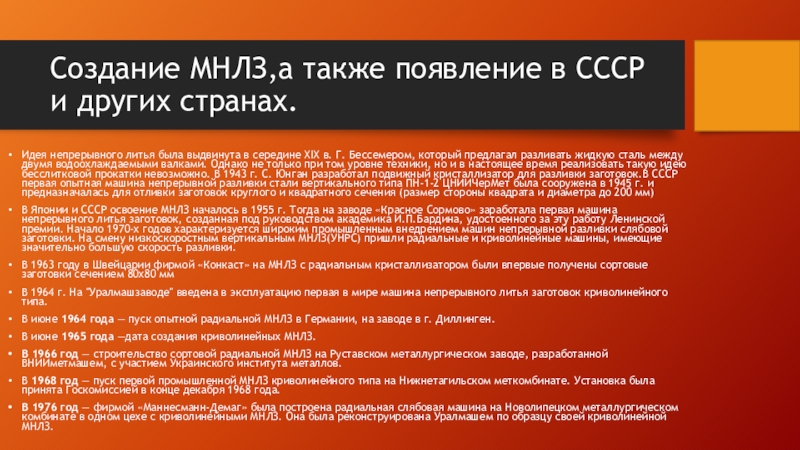

была выдвинута в середине XIX в. Г. Бессемером, который предлагал разливать жидкую сталь между двумя водоохлаждаемыми валками. Однако не только при том уровне техники, но и в настоящее время реализовать такую идею бесслитковой прокатки невозможно. В 1943 г. С. Юнган разработал подвижный кристаллизатор для разливки заготовок.В СССР первая опытная машина непрерывной разливки стали вертикального типа ПН-1-2 ЦНИИЧерМет была сооружена в 1945 г. и предназначалась для отливки заготовок круглого и квадратного сечения (размер стороны квадрата и диаметра до 200 мм)
В Японии и СССР освоение МНЛЗ началось в 1955 г. Тогда на заводе «Красное Сормово» заработала первая машина непрерывного литья заготовок, созданная под руководством академика И.П.Бардина, удостоенного за эту работу Ленинской премии. Начало 1970-х годов характеризуется широким промышленным внедрением машин непрерывной разливки слябовой заготовки. На смену низкоскоростным вертикальным МНЛЗ(УНРС) пришли радиальные и криволинейные машины, имеющие значительно большую скорость разливки.
В 1963 году в Швейцарии фирмой «Конкаст» на МНЛЗ с радиальным кристаллизатором были впервые получены сортовые заготовки сечением 80х80 мм
В 1964 г. На "Уралмашзаводе" введена в эксплуатацию первая в мире машина непрерывного литья заготовок криволинейного типа.
В июне 1964 года — пуск опытной радиальной МНЛЗ в Германии, на заводе в г. Диллинген.
В июне 1965 года —дата создания криволинейных МНЛЗ.
В 1966 год — строительство сортовой радиальной МНЛЗ на Руставском металлургическом заводе, разработанной ВНИИметмашем, с участием Украинского института металлов.
В 1968 год — пуск первой промышленной МНЛЗ криволинейного типа на Нижнетагильском меткомбинате. Установка была принята Госкомиссией в конце декабря 1968 года.
В 1976 год — фирмой «Маннесманн-Демаг» была построена радиальная слябовая машина на Новолипецком металлургическом комбинате в одном цехе с криволинейными МНЛЗ. Она была реконструирована Уралмашем по образцу своей криволинейной МНЛЗ.
