Презентация, доклад по производственному обучению

Содержание

САБАҚТЫҢ МАҚСАТЫБілімділік: Оқушыларға қысылған газдарды сақтауға арналған баллондардың түрлері туралы терең мағлұматтар беріп, қолданылуы жөнінде жеке-жеке терең түсініктемелер мен жалпылама түсіндіріп білімдерін жетілдіруге арттыру.Дамытушылық: Оқушыларға газдарды сақтауға арналған баллондарды пайдалануда техникалық қауіпсіздік ережелерді қатаң сақтауға үйрету.Тәрбиелік

Слайд 1
БАЛЛОННЫҢ ТҮРЛЕРІ
САБАҚТЫҢ ТАҚЫРЫБЫ

БАЛЛОННЫҢ ТҮРЛЕРІСАБАҚТЫҢ ТАҚЫРЫБЫ

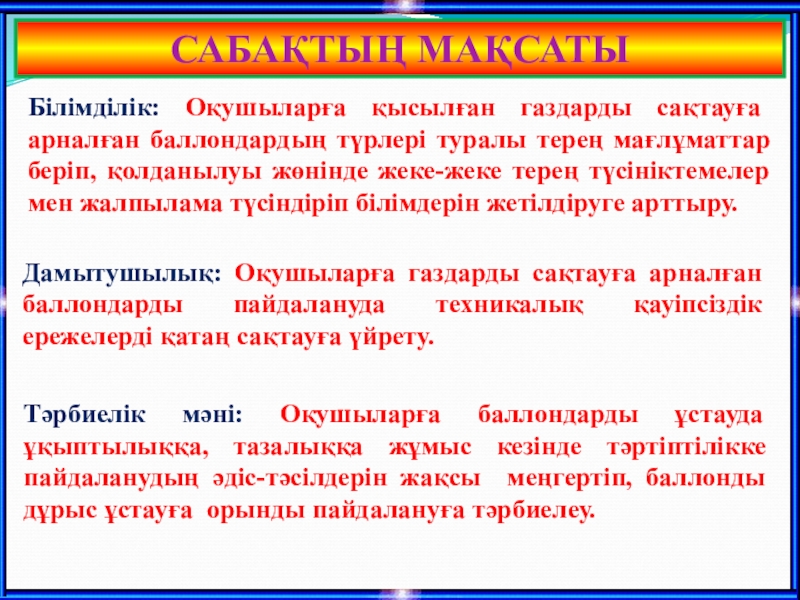

Слайд 2САБАҚТЫҢ МАҚСАТЫ
Білімділік: Оқушыларға қысылған газдарды сақтауға арналған баллондардың түрлері туралы терең

мағлұматтар беріп, қолданылуы жөнінде жеке-жеке терең түсініктемелер мен жалпылама түсіндіріп білімдерін жетілдіруге арттыру.

Дамытушылық: Оқушыларға газдарды сақтауға арналған баллондарды пайдалануда техникалық қауіпсіздік ережелерді қатаң сақтауға үйрету.

Тәрбиелік мәні: Оқушыларға баллондарды ұстауда ұқыптылыққа, тазалыққа жұмыс кезінде тәртіптілікке пайдаланудың әдіс-тәсілдерін жақсы меңгертіп, баллонды дұрыс ұстауға орынды пайдалануға тәрбиелеу.

САБАҚТЫҢ МАҚСАТЫБілімділік: Оқушыларға қысылған газдарды сақтауға арналған баллондардың түрлері туралы терең мағлұматтар беріп, қолданылуы жөнінде жеке-жеке терең

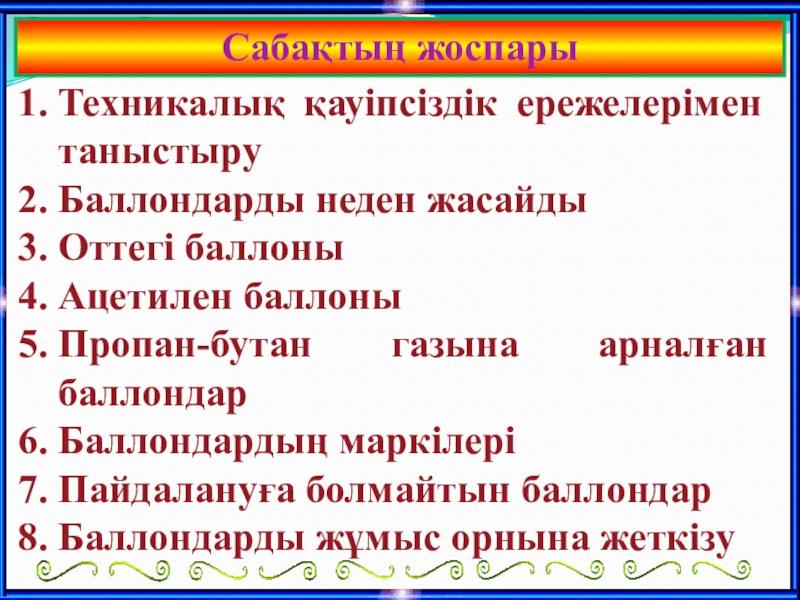

Слайд 3Сабақтың жоспары
Техникалық қауіпсіздік ережелерімен таныстыру
Баллондарды неден жасайды
Оттегі баллоны
Ацетилен баллоны
Пропан-бутан газына

арналған баллондар
Баллондардың маркілері
Пайдалануға болмайтын баллондар
Баллондарды жұмыс орнына жеткізу
Сабақтың жоспарыТехникалық қауіпсіздік ережелерімен таныстыруБаллондарды неден жасайдыОттегі баллоны Ацетилен баллоныПропан-бутан газына арналған баллондарБаллондардың маркілеріПайдалануға болмайтын баллондарБаллондарды жұмыс

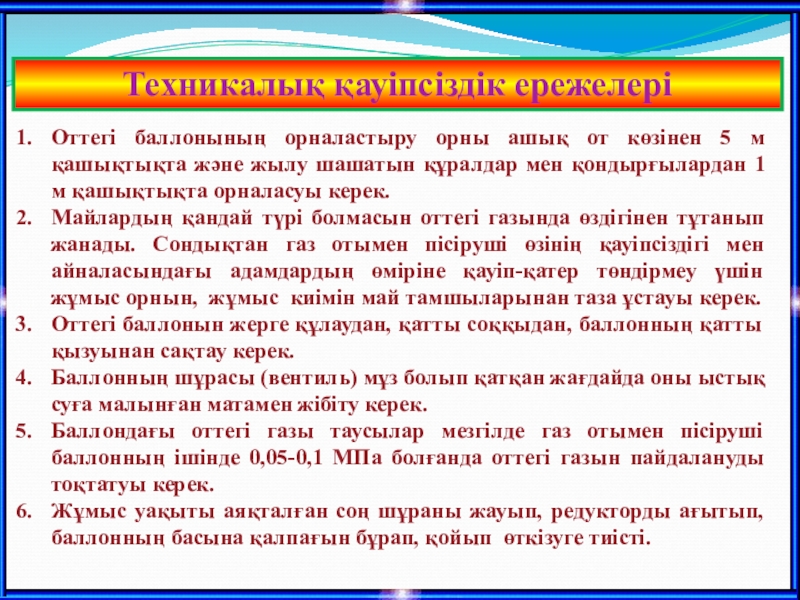

Слайд 4Техникалық қауіпсіздік ережелері
Оттегі баллонының орналастыру орны ашық от көзінен 5 м

қашықтықта және жылу шашатын құралдар мен қондырғылардан 1 м қашықтықта орналасуы керек.
Майлардың қандай түрі болмасын оттегі газында өздігінен тұтанып жанады. Сондықтан газ отымен пісіруші өзінің қауіпсіздігі мен айналасындағы адамдардың өміріне қауіп-қатер төндірмеу үшін жұмыс орнын, жұмыс киімін май тамшыларынан таза ұстауы керек.
Оттегі баллонын жерге құлаудан, қатты соққыдан, баллонның қатты қызуынан сақтау керек.
Баллонның шұрасы (вентиль) мұз болып қатқан жағдайда оны ыстық суға малынған матамен жібіту керек.
Баллондағы оттегі газы таусылар мезгілде газ отымен пісіруші баллонның ішінде 0,05-0,1 МПа болғанда оттегі газын пайдалануды тоқтатуы керек.
Жұмыс уақыты аяқталған соң шұраны жауып, редукторды ағытып, баллонның басына қалпағын бұрап, қойып өткізуге тиісті.
Техникалық қауіпсіздік ережелеріОттегі баллонының орналастыру орны ашық от көзінен 5 м қашықтықта және жылу шашатын құралдар мен

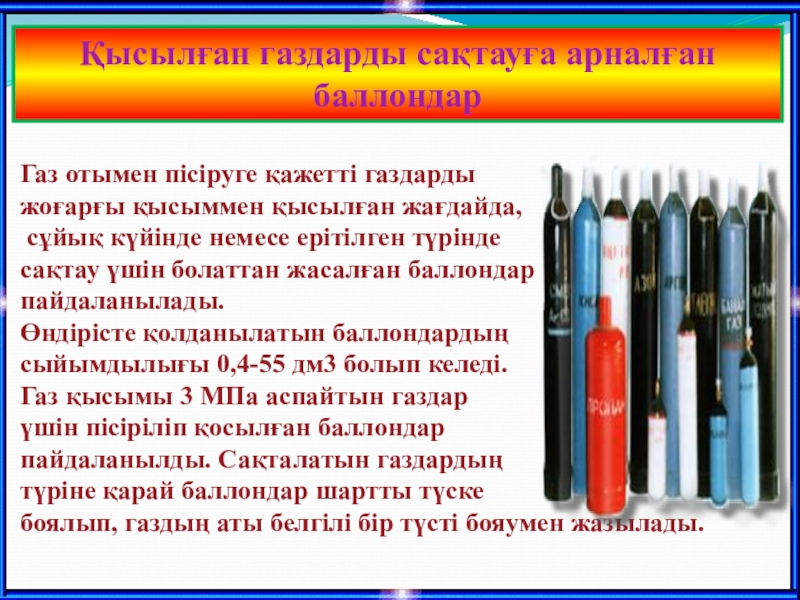

Слайд 5Қысылған газдарды сақтауға арналған баллондар
Газ отымен пісіруге қажетті газдарды
жоғарғы

қысыммен қысылған жағдайда,
сұйық күйінде немесе ерітілген түрінде
сақтау үшін болаттан жасалған баллондар
пайдаланылады.
Өндірісте қолданылатын баллондардың
сыйымдылығы 0,4-55 дм3 болып келеді.
Газ қысымы 3 МПа аспайтын газдар
үшін пісіріліп қосылған баллондар
пайдаланылды. Сақталатын газдардың
түріне қарай баллондар шартты түске
боялып, газдың аты белгілі бір түсті бояумен жазылады.

Қысылған газдарды сақтауға арналған баллондар Газ отымен пісіруге қажетті газдарды жоғарғы қысыммен қысылған жағдайда, сұйық күйінде немесе

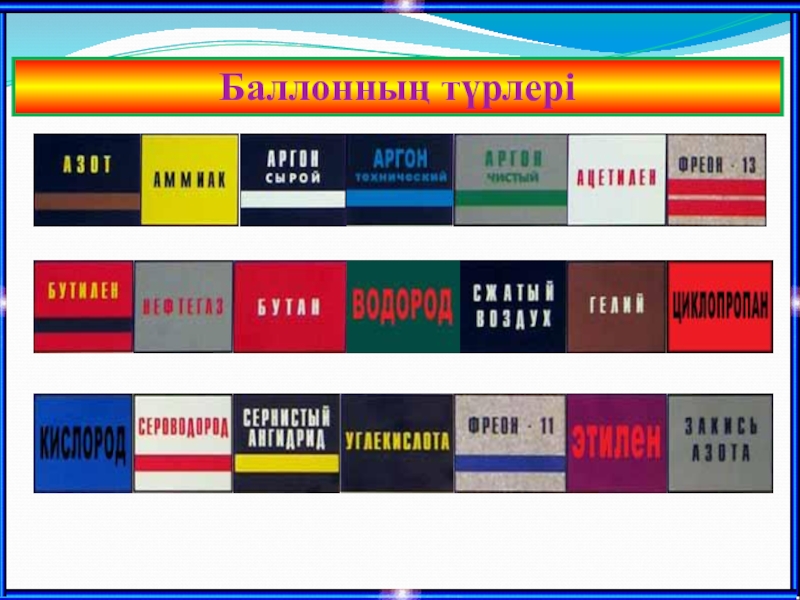

Слайд 6Баллонның түрлері

Баллонның түрлері

Слайд 7Оттегі баллоны
Оттегі газы сақталатын баллонды тұтас болат
құбырдан жасайды.
Өндірісте 150

литр үлгісіндегі баллондар
пайдаланылады.
Газ отымен жұмыс жасауда көбінесе
сыйымдылығы 40 дм3 баллоны қолданылады.
Бұл баллонның биіктігі 1390 мм, сыртқы
диаметрі 219мм, қабырғасының қалыңдығы
7мм. Салмағы 67кг. 40дм3 сыйымдылығы
бар баллонға 15 МПа қысыммен қысылған
оттегі газының көлемі 6м3 тең. Оттегі газы
сақталатын баллон көкшіл түске боялады да,
газдың аты қара бояумен жазылады.
Оттегі баллоныОттегі газы сақталатын баллонды тұтас болат құбырдан жасайды. Өндірісте 150 литр үлгісіндегі баллондар пайдаланылады. Газ отымен

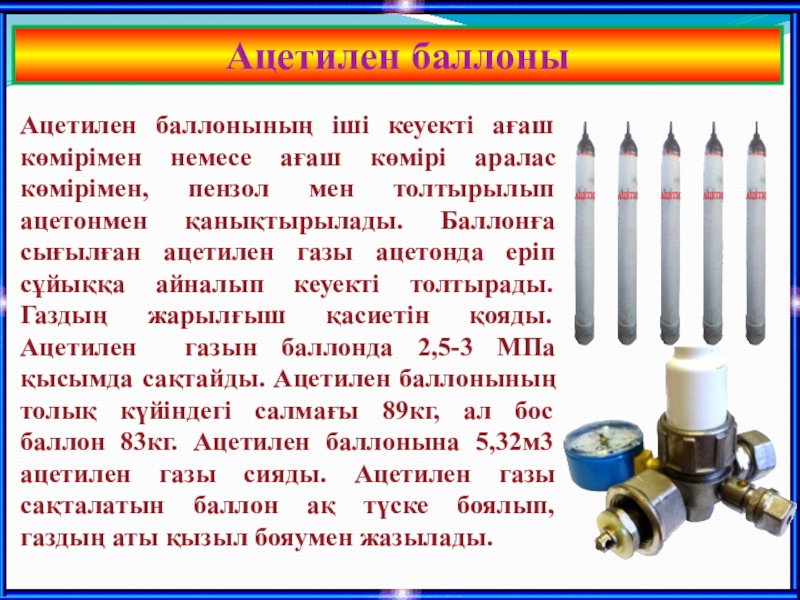

Слайд 8Ацетилен баллоны
Ацетилен баллонының іші кеуекті ағаш көмірімен немесе ағаш көмірі аралас

көмірімен, пензол мен толтырылып ацетонмен қанықтырылады. Баллонға сығылған ацетилен газы ацетонда еріп сұйыққа айналып кеуекті толтырады. Газдың жарылғыш қасиетін қояды. Ацетилен газын баллонда 2,5-3 МПа қысымда сақтайды. Ацетилен баллонының толық күйіндегі салмағы 89кг, ал бос баллон 83кг. Ацетилен баллонына 5,32м3 ацетилен газы сияды. Ацетилен газы сақталатын баллон ақ түске боялып, газдың аты қызыл бояумен жазылады.
Ацетилен баллоныАцетилен баллонының іші кеуекті ағаш көмірімен немесе ағаш көмірі аралас көмірімен, пензол мен толтырылып ацетонмен қанықтырылады.

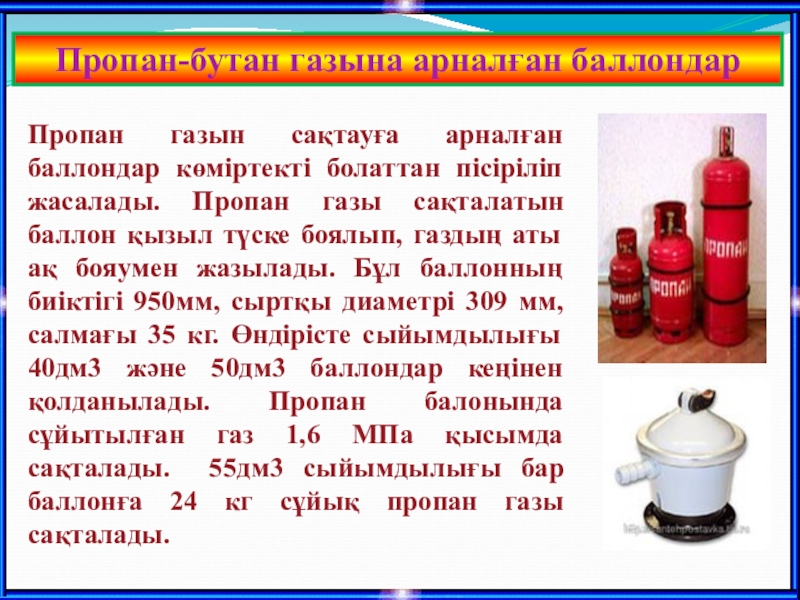

Слайд 9Пропан-бутан газына арналған баллондар
Пропан газын сақтауға арналған баллондар көміртекті болаттан пісіріліп

жасалады. Пропан газы сақталатын баллон қызыл түске боялып, газдың аты ақ бояумен жазылады. Бұл баллонның биіктігі 950мм, сыртқы диаметрі 309 мм, салмағы 35 кг. Өндірісте сыйымдылығы 40дм3 және 50дм3 баллондар кеңінен қолданылады. Пропан балонында сұйытылған газ 1,6 МПа қысымда сақталады. 55дм3 сыйымдылығы бар баллонға 24 кг сұйық пропан газы сақталады.

Пропан-бутан газына арналған баллондарПропан газын сақтауға арналған баллондар көміртекті болаттан пісіріліп жасалады. Пропан газы сақталатын баллон қызыл

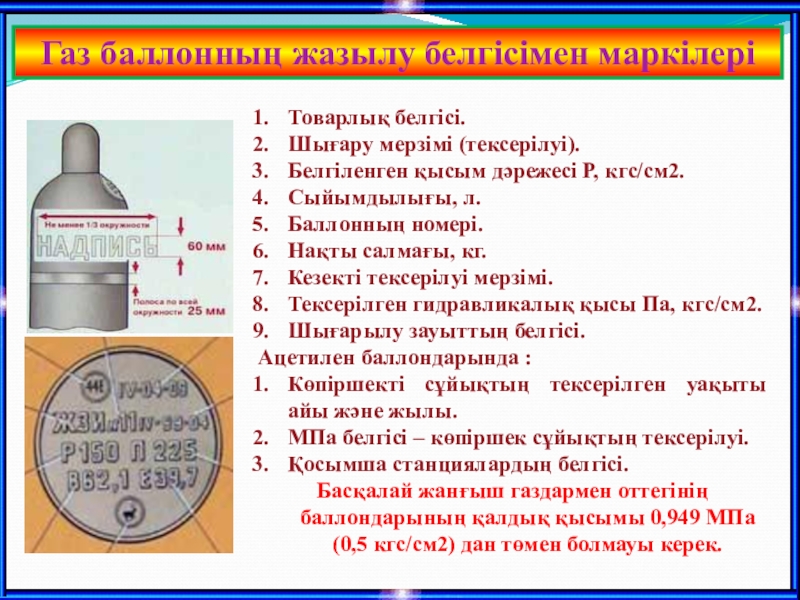

Слайд 10Газ баллонның жазылу белгісімен маркілері
Товарлық белгісі.
Шығару мерзімі (тексерілуі).
Белгіленген

қысым дәрежесі Р, кгс/см2.
Сыйымдылығы, л.
Баллонның номері.
Нақты салмағы, кг.
Кезекті тексерілуі мерзімі.
Тексерілген гидравликалық қысы Па, кгс/см2.
Шығарылу зауыттың белгісі.
Ацетилен баллондарында :
Көпіршекті сұйықтың тексерілген уақыты айы және жылы.
МПа белгісі – көпіршек сұйықтың тексерілуі.
Қосымша станциялардың белгісі.
Басқалай жанғыш газдармен оттегінің баллондарының қалдық қысымы 0,949 МПа (0,5 кгс/см2) дан төмен болмауы керек.
Газ баллонның жазылу белгісімен маркілері Товарлық белгісі. Шығару мерзімі (тексерілуі). Белгіленген қысым дәрежесі Р, кгс/см2. Сыйымдылығы, л.

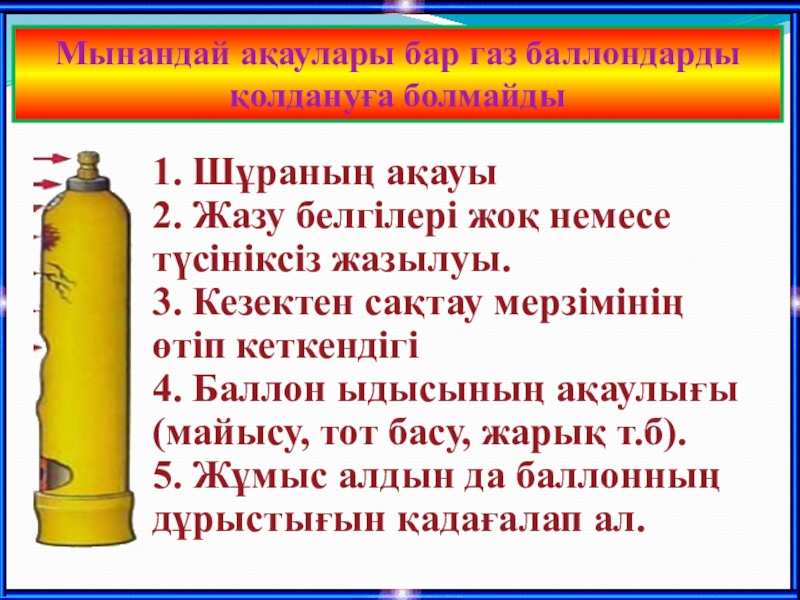

Слайд 11Мынандай ақаулары бар газ баллондарды қолдануға болмайды
1. Шұраның ақауы
2. Жазу

белгілері жоқ немесе түсініксіз жазылуы.
3. Кезектен сақтау мерзімінің өтіп кеткендігі
4. Баллон ыдысының ақаулығы (майысу, тот басу, жарық т.б).
5. Жұмыс алдын да баллонның дұрыстығын қадағалап ал.

Мынандай ақаулары бар газ баллондарды қолдануға болмайды 1. Шұраның ақауы2. Жазу белгілері жоқ немесе түсініксіз жазылуы.3. Кезектен

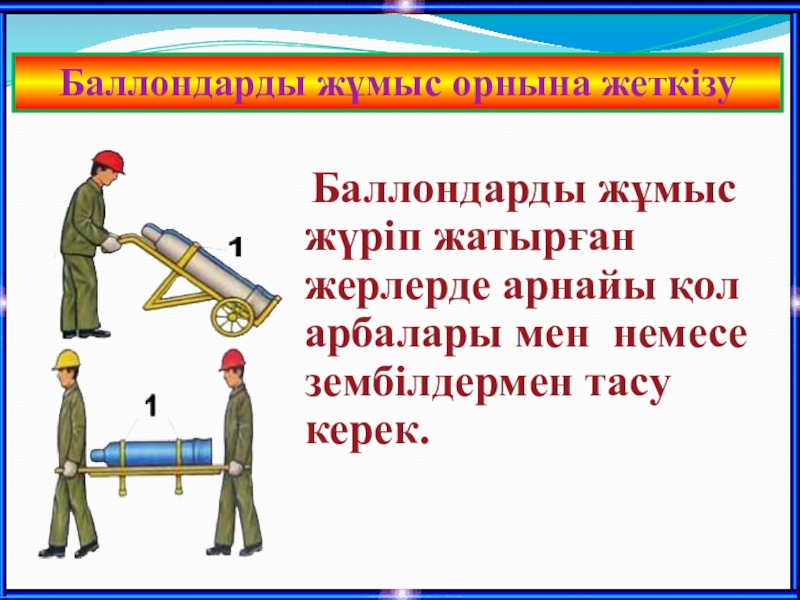

Слайд 12Баллондарды жұмыс орнына жеткізу
Баллондарды жұмыс жүріп жатырған жерлерде арнайы

қол арбалары мен немесе зембілдермен тасу керек.
Баллондарды жұмыс орнына жеткізу  Баллондарды жұмыс жүріп жатырған жерлерде арнайы қол арбалары мен немесе зембілдермен тасу

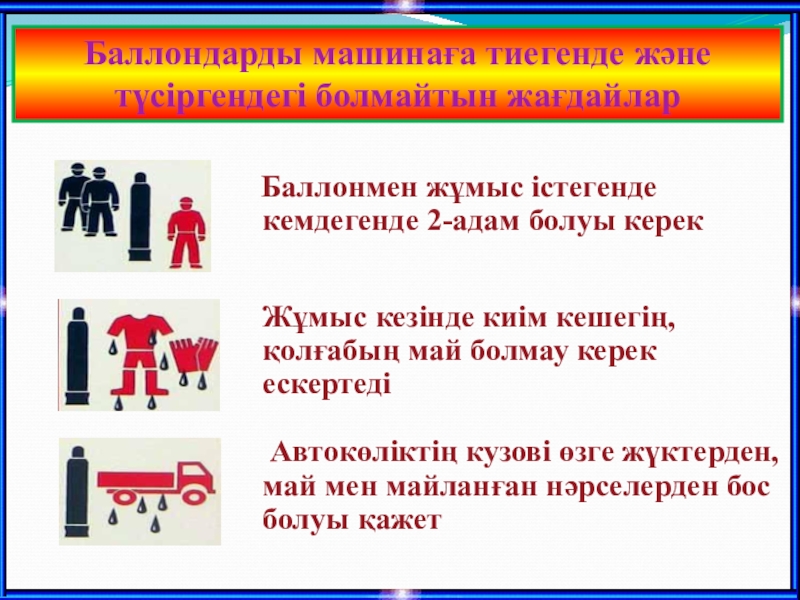

Слайд 13Баллондарды машинаға тиегенде және түсіргендегі болмайтын жағдайлар
Баллонмен жұмыс істегенде

кемдегенде 2-адам болуы керек


Жұмыс кезінде киім кешегің, қолғабың май болмау керек ескертеді

Автокөліктің кузові өзге жүктерден, май мен майланған нәрселерден бос болуы қажет
Баллондарды машинаға тиегенде және түсіргендегі болмайтын жағдайлар  Баллонмен жұмыс істегенде кемдегенде 2-адам болуы керек  Жұмыс

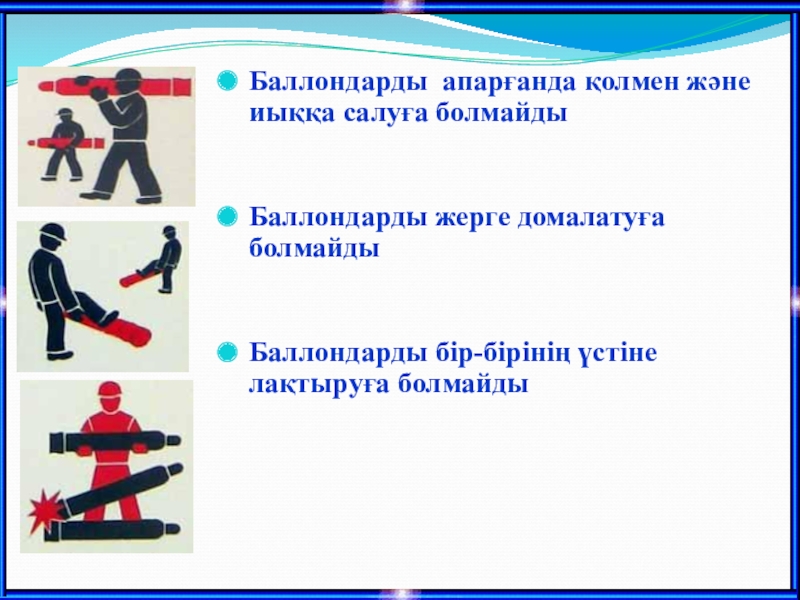

Слайд 14
Баллондарды апарғанда қолмен және иыққа салуға болмайды


Баллондарды жерге домалатуға

болмайды


Баллондарды бір-бірінің үстіне лақтыруға болмайды
Баллондарды апарғанда қолмен және иыққа салуға болмайды Баллондарды жерге домалатуға болмайдыБаллондарды бір-бірінің үстіне лақтыруға болмайды

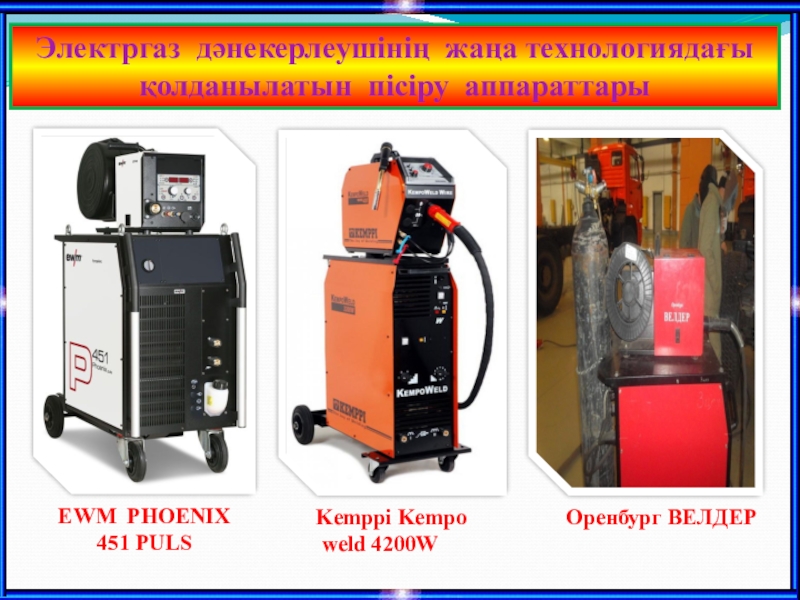

Слайд 15EWM PHOENIX 451 PULS
Kemppi Kempo weld 4200W
Оренбург

ВЕЛДЕР

Электргаз дәнекерлеушінің жаңа технологиядағы қолданылатын пісіру аппараттары

EWM PHOENIX 451 PULS   Kemppi Kempo  weld 4200WОренбург ВЕЛДЕРЭлектргаз дәнекерлеушінің жаңа технологиядағы қолданылатын пісіру

Слайд 16Назарларыңызға
рахмет!

Назарларыңызға рахмет!
