Презентация, доклад по профессиональному модулю ПМ.02 Маркшейдерское обеспечение ведения горных работ на тему Маркшейдерские работы на карьерах лекция 7 Маркшейдерский учет объемов вскрыши и добычи на карьере

при открытой разработке месторождений полезных ископаемых.

Тема 4.1. Маркшейдерские работы на карьерах

Маркшейдерский учет объемов вскрыши и добычи

ПОДГОТОВИЛА ПРЕПОДАВАТЕЛЬ СПЕЦДИСЦИПЛИН ТИХОНОВА О.Н.

ГБПОУ ИО «БОДАЙБИНСКИЙ ГОРНЫЙ ТЕХНИКУМ»

определяется

h

S

S

L

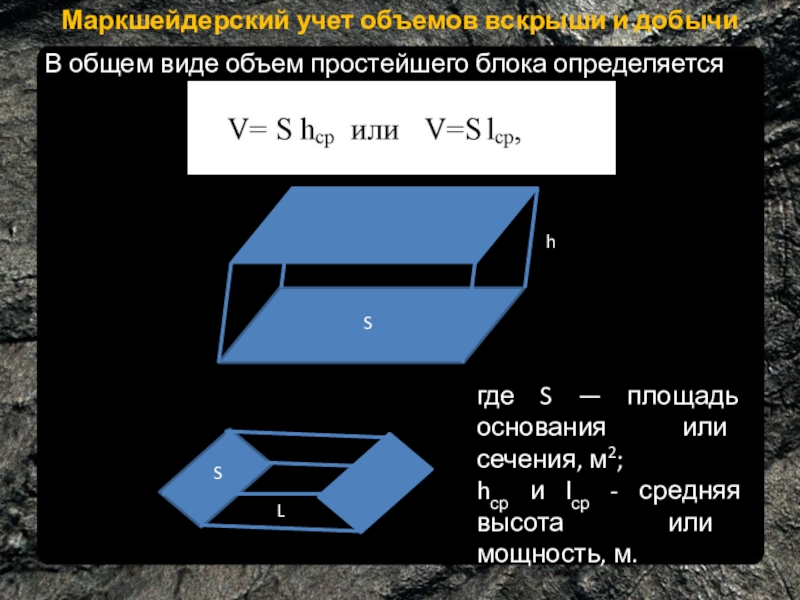

где S — площадь основания или сечения, м2;
hср и lср - средняя высота или мощность, м.

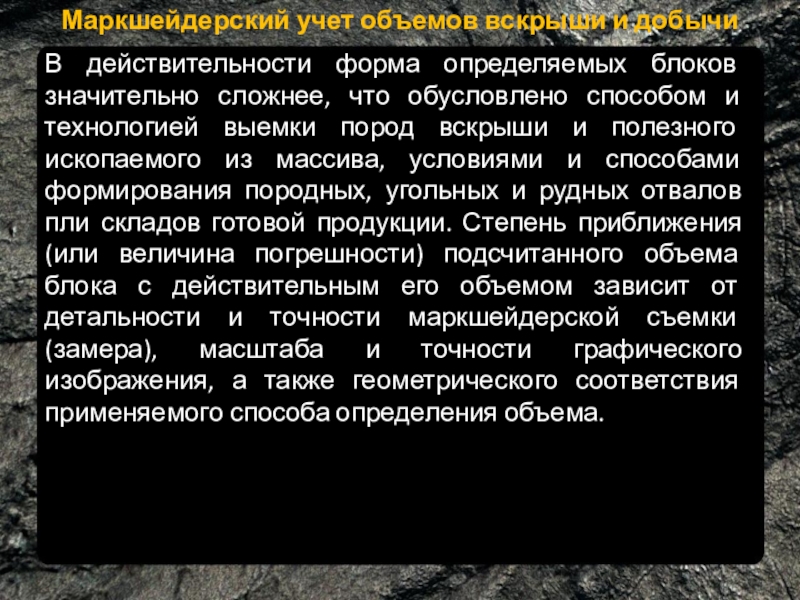

сложнее, что обусловлено способом и технологией выемки пород вскрыши и полезного ископаемого из массива, условиями и способами формирования породных, угольных и рудных отвалов пли складов готовой продукции. Степень приближения (или величина погрешности) подсчитанного объема блока с действительным его объемом зависит от детальности и точности маркшейдерской съемки (замера), масштаба и точности графического изображения, а также геометрического соответствия применяемого способа определения объема.

определяют способом горизонтальных и вертикальных сечений, объемной палеткой. Форму отдельных пространственных фигур отождествляют с правильными геометрическими телами, пользуясь при этом формулами стереометрии.

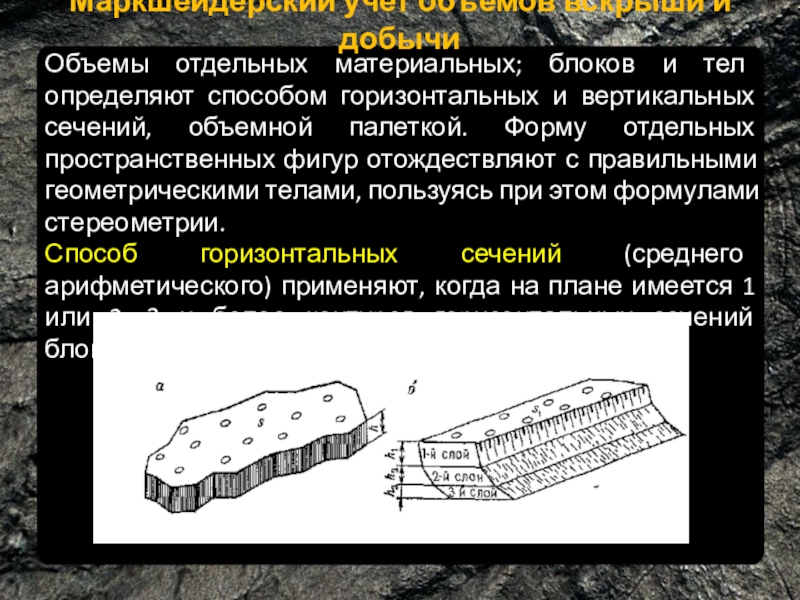

Способ горизонтальных сечений (среднего арифметического) применяют, когда на плане имеется 1 или 2—3 и более контуров горизонтальных сечений блока.

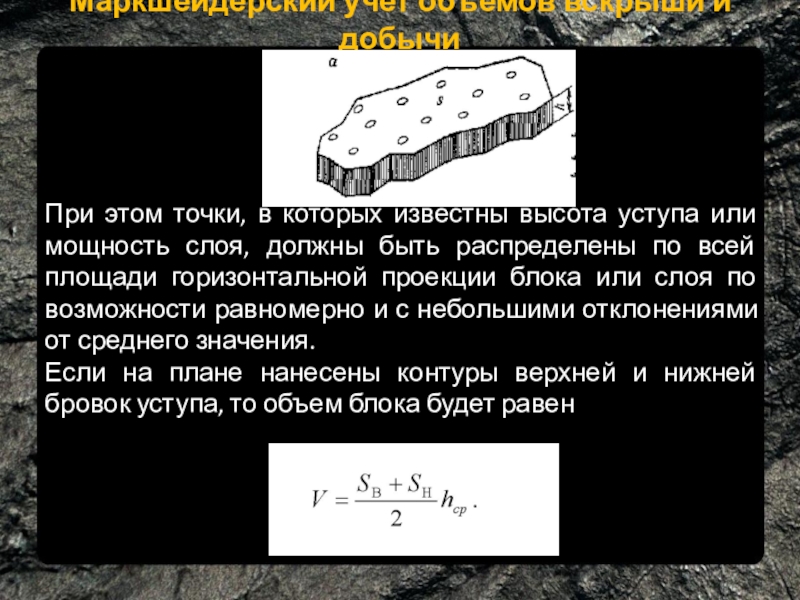

высота уступа или мощность слоя, должны быть распределены по всей площади горизонтальной проекции блока или слоя по возможности равномерно и с небольшими отклонениями от среднего значения.
Если на плане нанесены контуры верхней и нижней бровок уступа, то объем блока будет равен

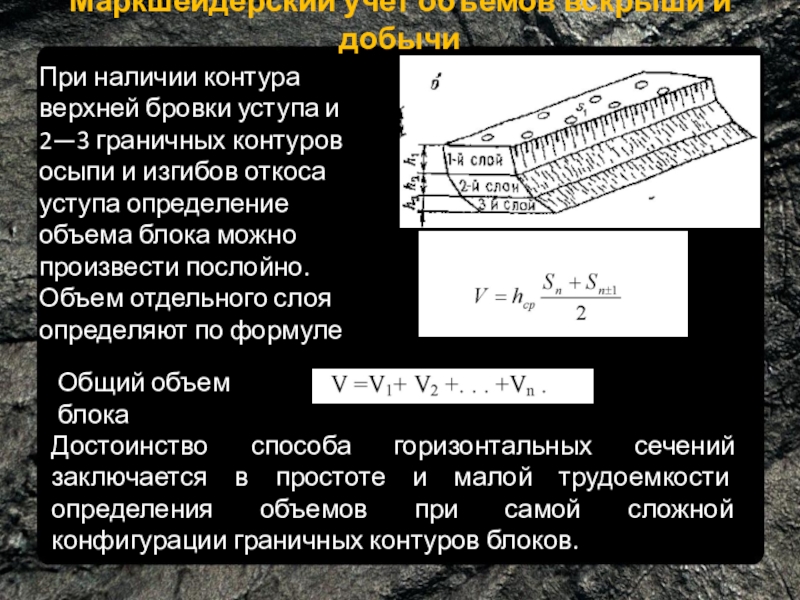

и 2—3 граничных контуров осыпи и изгибов откоса уступа определение объема блока можно произвести послойно.
Объем отдельного слоя определяют по формуле

Общий объем блока

Достоинство способа горизонтальных сечений заключается в простоте и малой трудоемкости определения объемов при самой сложной конфигурации граничных контуров блоков.

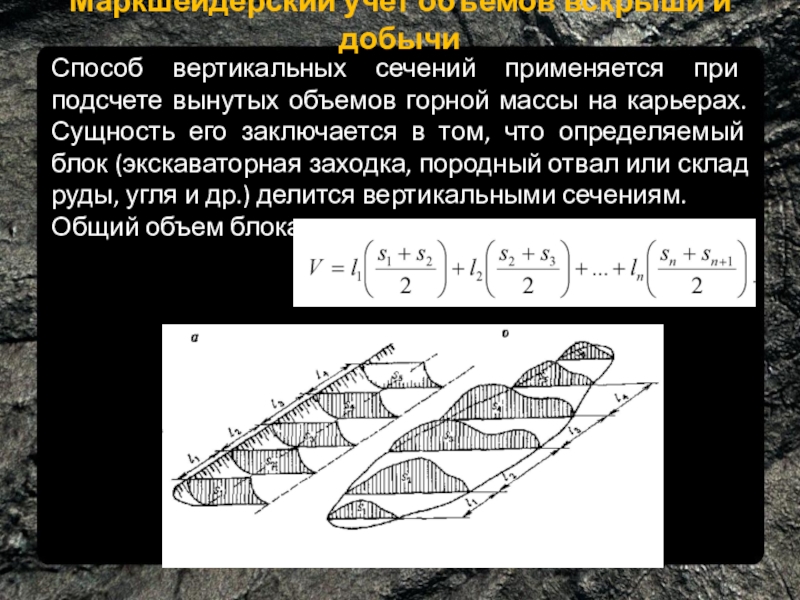

вынутых объемов горной массы на карьерах. Сущность его заключается в том, что определяемый блок (экскаваторная заходка, породный отвал или склад руды, угля и др.) делится вертикальными сечениям.
Общий объем блока

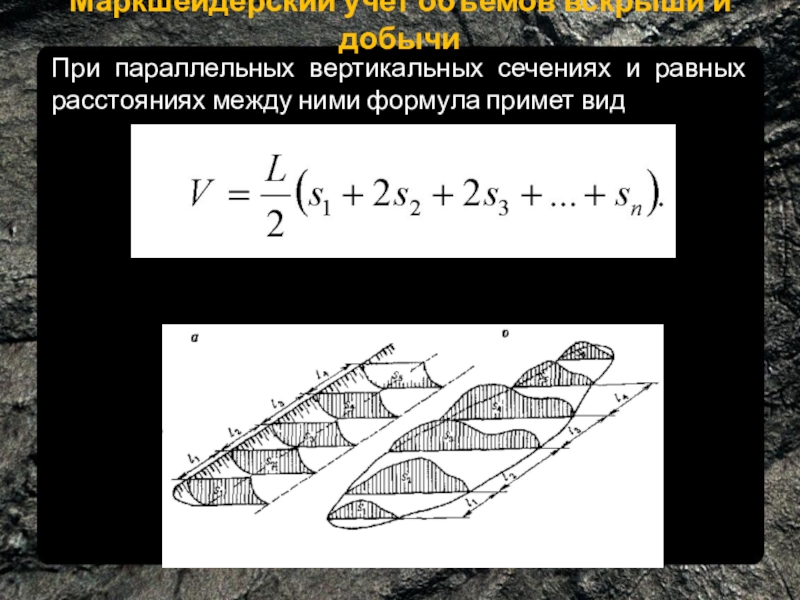

расстояниях между ними формула примет вид

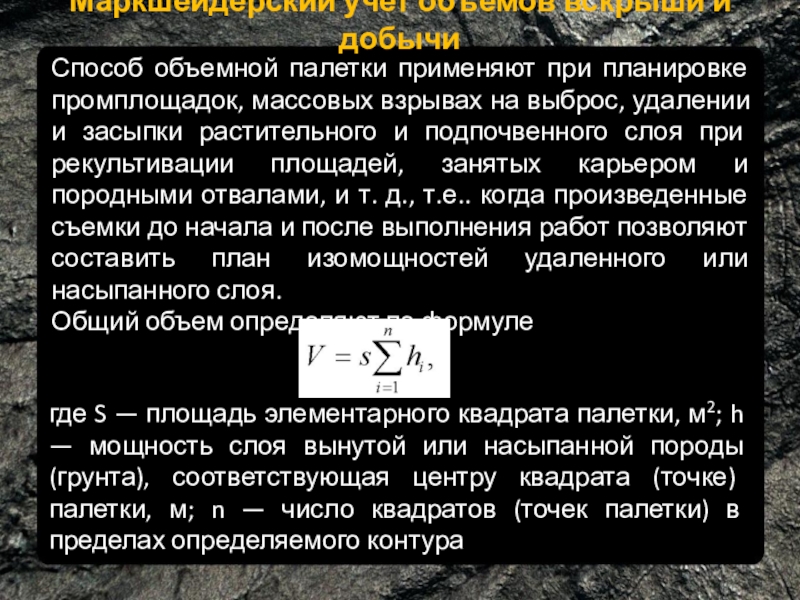

промплощадок, массовых взрывах на выброс, удалении и засыпки растительного и подпочвенного слоя при рекультивации площадей, занятых карьером и породными отвалами, и т. д., т.е.. когда произведенные съемки до начала и после выполнения работ позволяют составить план изомощностей удаленного или насыпанного слоя.
Общий объем определяют по формуле

где S — площадь элементарного квадрата палетки, м2; h — мощность слоя вынутой или насыпанной породы (грунта), соответствующая центру квадрата (точке) палетки, м; n — число квадратов (точек палетки) в пределах определяемого контура

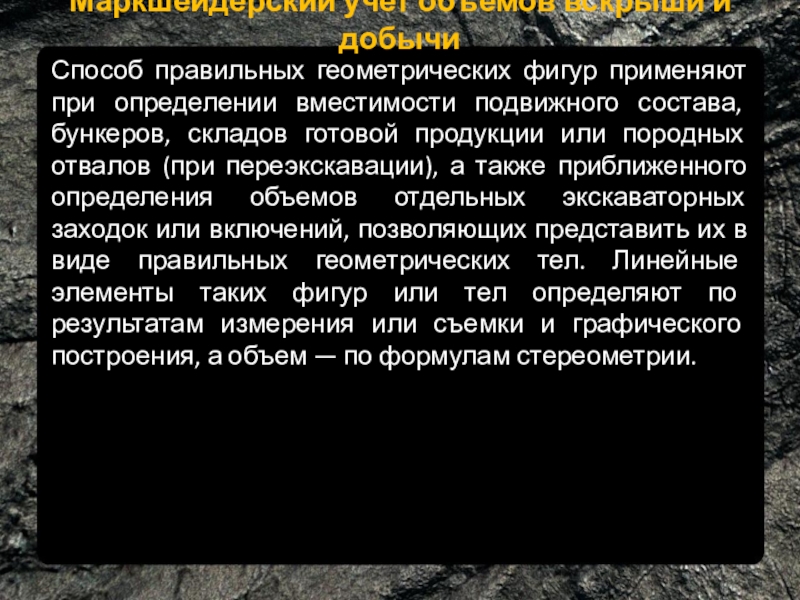

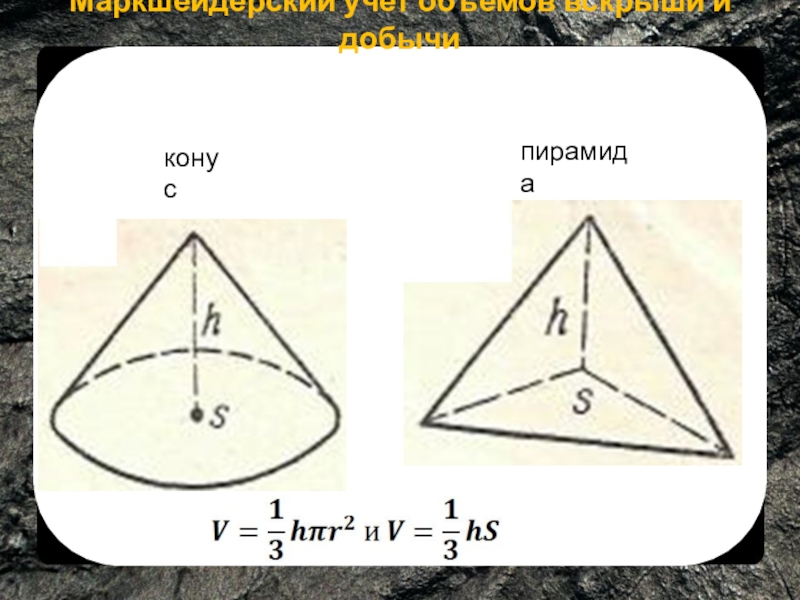

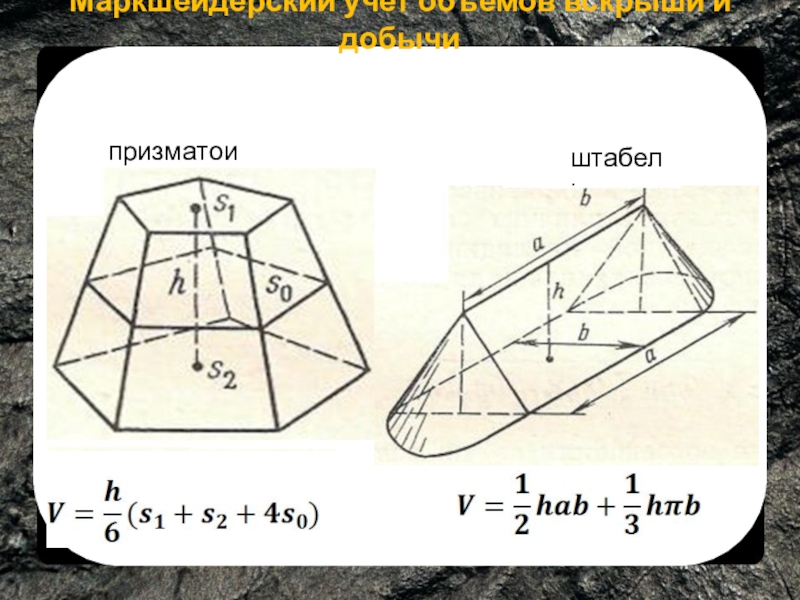

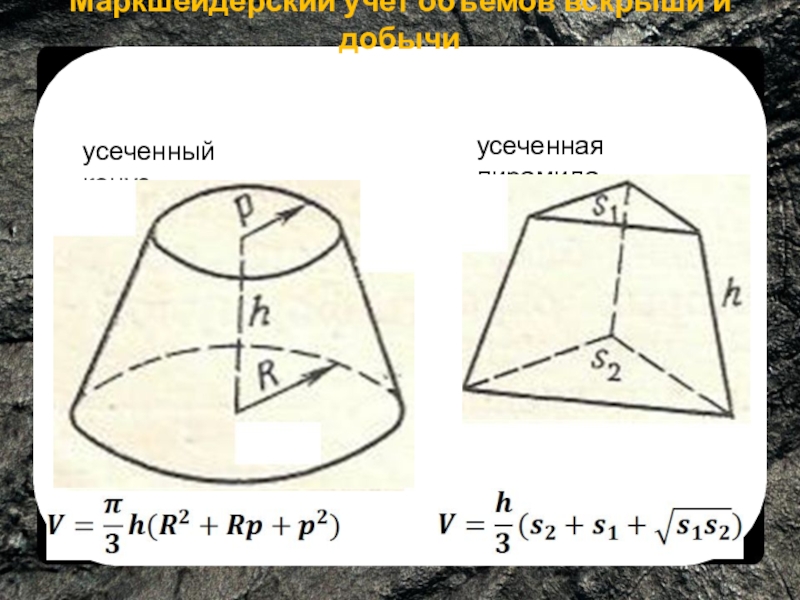

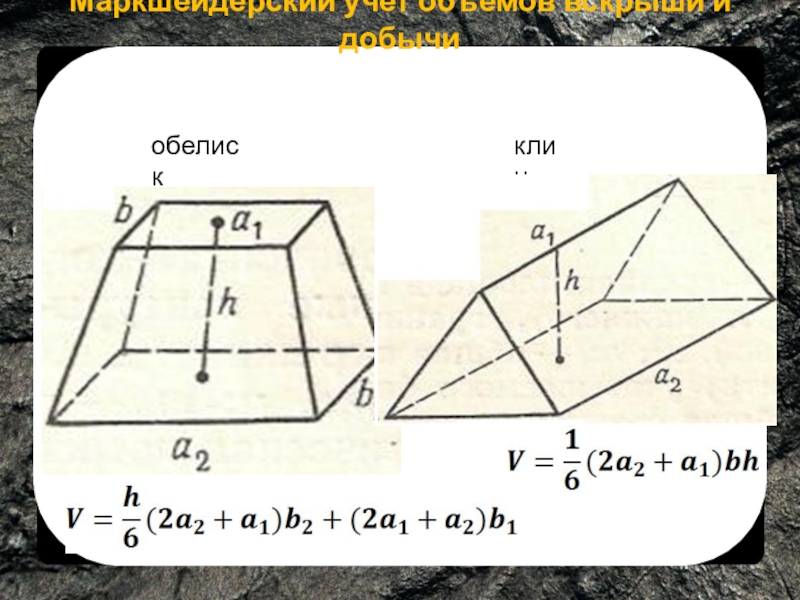

определении вместимости подвижного состава, бункеров, складов готовой продукции или породных отвалов (при переэкскавации), а также приближенного определения объемов отдельных экскаваторных заходок или включений, позволяющих представить их в виде правильных геометрических тел. Линейные элементы таких фигур или тел определяют по результатам измерения или съемки и графического построения, а объем — по формулам стереометрии.
