Презентация, доклад по профессиональному модулю ПМ.02 Маркшейдерское обеспечение ведения горных работ на тему Маркшейдерские работы на карьерах лекция 1 Виды маркшейдерского обеспечения открытого способа разработки месторождений

при открытой разработке месторождений полезных ископаемых.

Тема 4.1. Маркшейдерские работы на карьерах.

Виды маркшейдерского обеспечения открытого способа разработки месторождений

ПОДГОТОВИЛА ПРЕПОДАВАТЕЛЬ СПЕЦДИСЦИПЛИН ТИХОНОВА О.Н.

ГБПОУ ИО «БОДАЙБИНСКИЙ ГОРНЫЙ ТЕХНИКУМ»

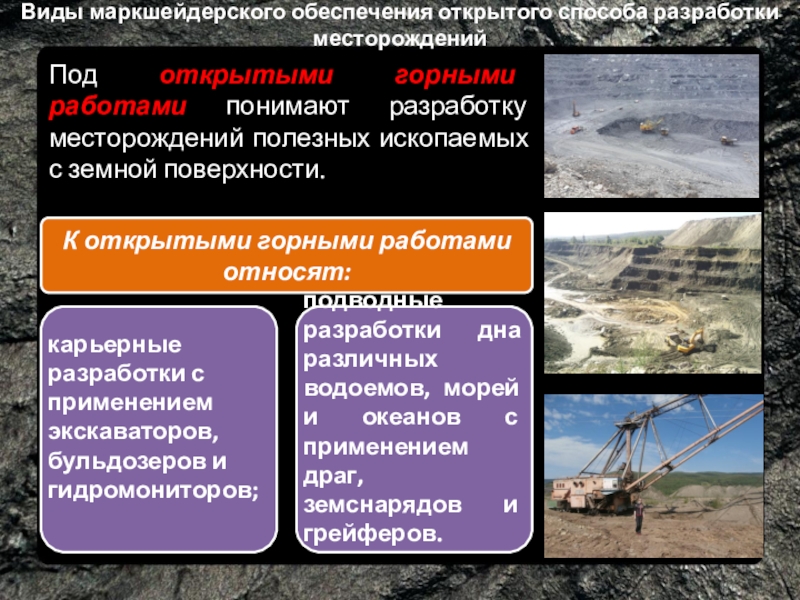

разработку месторождений полезных ископаемых с земной поверхности.

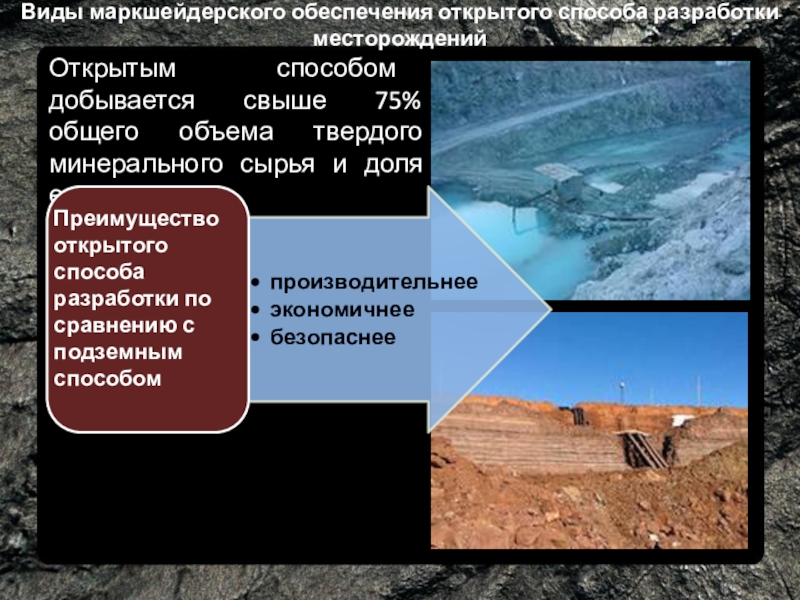

общего объема твердого минерального сырья и доля его растет.

экскаваторы в комплексе с конвейерным транспортом,
мощные шагающие экскаваторы – драглайны.
новые буровые станки – шарошечного и пневмоударного бурения,
карьерные экскаваторы типа механической лопаты с ковшами емкостью до 20 м3,
автосамосвалы емкостью до 180 т.,
мощные бульдозеры и др. техника.

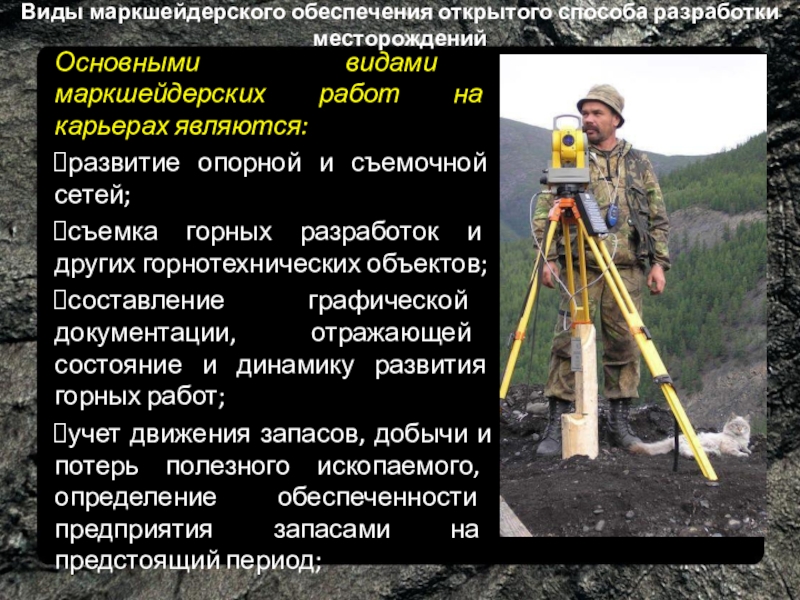

карьерах являются:
развитие опорной и съемочной сетей;
съемка горных разработок и других горнотехнических объектов;
составление графической документации, отражающей состояние и динамику развития горных работ;
учет движения запасов, добычи и потерь полезного ископаемого, определение обеспеченности предприятия запасами на предстоящий период;

карьерах являются:
подсчет вынутых объемов полезного ископаемого и вскрыши, учет движения взорванной массы;
маркшейдерское обеспечение буровзрывных работ;
изучение геометрии залегания и качества полезного ископаемого, составление горно-геометрических графиков, изображающих распределение этих свойств в пространстве;

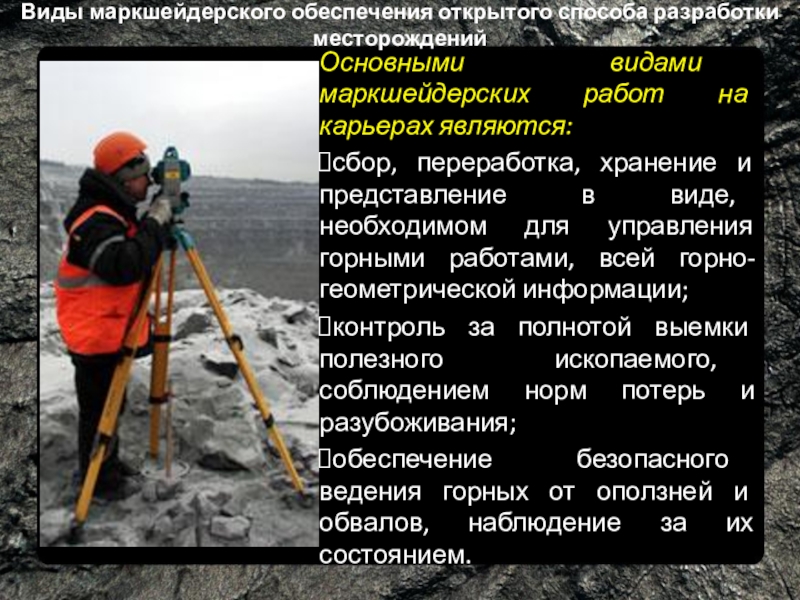

карьерах являются:
сбор, переработка, хранение и представление в виде, необходимом для управления горными работами, всей горно-геометрической информации;
контроль за полнотой выемки полезного ископаемого, соблюдением норм потерь и разубоживания;
обеспечение безопасного ведения горных от оползней и обвалов, наблюдение за их состоянием.

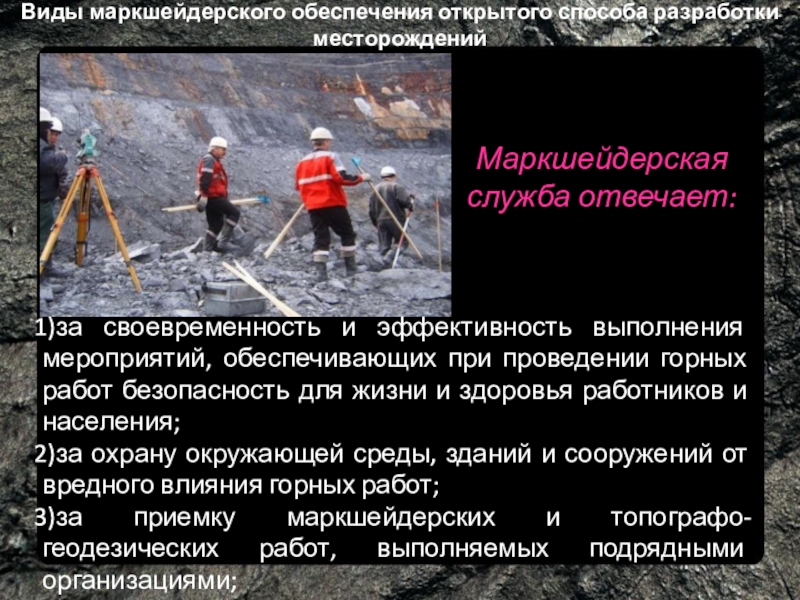

эффективность выполнения мероприятий, обеспечивающих при проведении горных работ безопасность для жизни и здоровья работников и населения;
за охрану окружающей среды, зданий и сооружений от вредного влияния горных работ;
за приемку маркшейдерских и топографо-геодезических работ, выполняемых подрядными организациями;

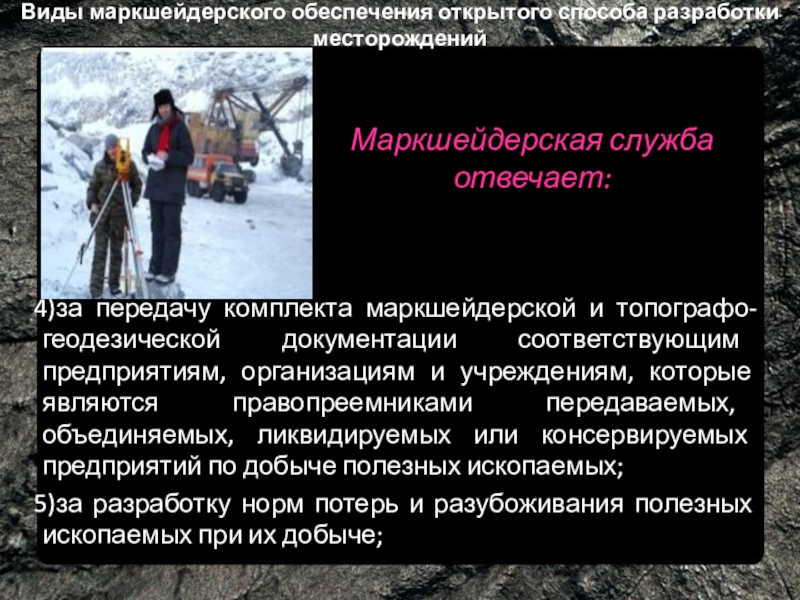

топографо-геодезической документации соответствующим предприятиям, организациям и учреждениям, которые являются правопреемниками передаваемых, объединяемых, ликвидируемых или консервируемых предприятий по добыче полезных ископаемых;
за разработку норм потерь и разубоживания полезных ископаемых при их добыче;

Маркшейдерская служба отвечает:

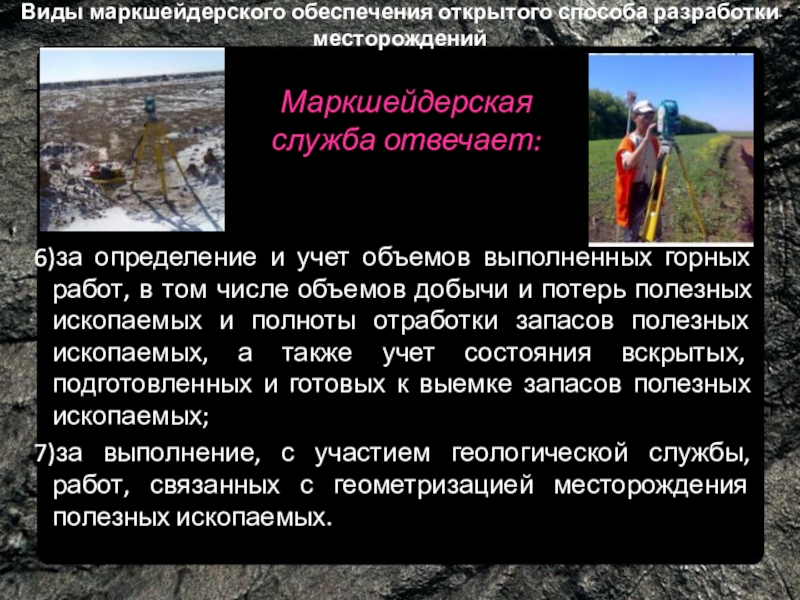

выполненных горных работ, в том числе объемов добычи и потерь полезных ископаемых и полноты отработки запасов полезных ископаемых, а также учет состояния вскрытых, подготовленных и готовых к выемке запасов полезных ископаемых;
за выполнение, с участием геологической службы, работ, связанных с геометризацией месторождения полезных ископаемых.

Маркшейдерская служба отвечает:

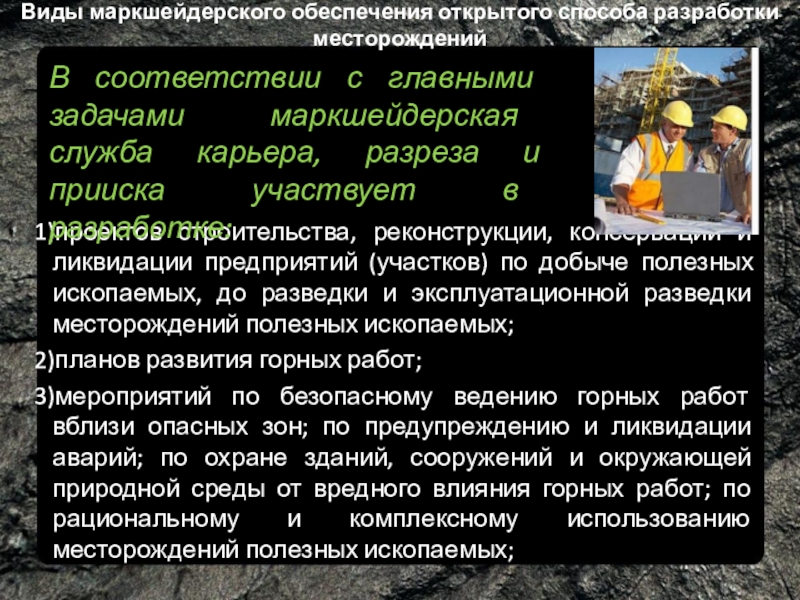

ликвидации предприятий (участков) по добыче полезных ископаемых, до разведки и эксплуатационной разведки месторождений полезных ископаемых;
планов развития горных работ;
мероприятий по безопасному ведению горных работ вблизи опасных зон; по предупреждению и ликвидации аварий; по охране зданий, сооружений и окружающей природной среды от вредного влияния горных работ; по рациональному и комплексному использованию месторождений полезных ископаемых;

В соответствии с главными задачами маркшейдерская служба карьера, разреза и прииска участвует в разработке:

земельных участков, застройки площадей залегания полезных ископаемых, рекультивации земель, нарушенных горными работами;
проектов строительства, консервации и ликвидации других объектов, связанных с пользованием недрами.

В соответствии с главными задачами маркшейдерская служба карьера, разреза и прииска участвует в разработке:

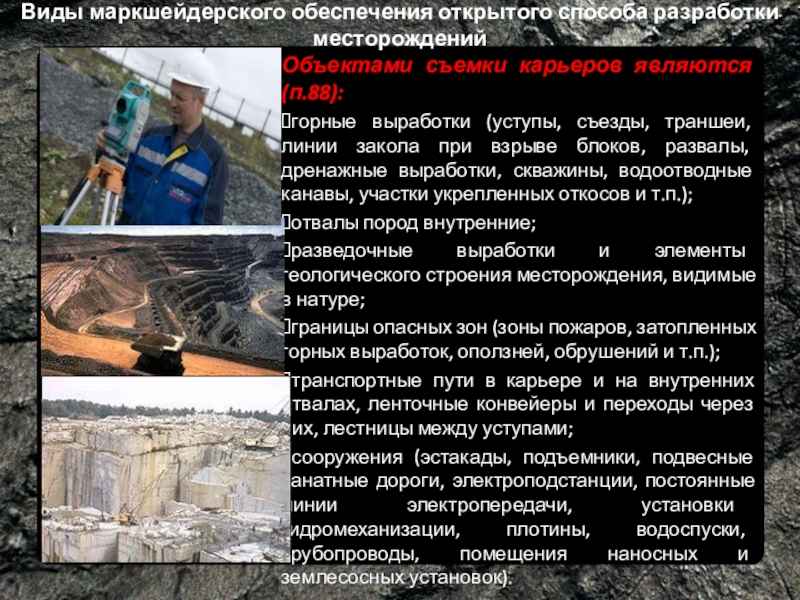

выработки (уступы, съезды, траншеи, линии закола при взрыве блоков, развалы, дренажные выработки, скважины, водоотводные канавы, участки укрепленных откосов и т.п.);
отвалы пород внутренние;
разведочные выработки и элементы геологического строения месторождения, видимые в натуре;
границы опасных зон (зоны пожаров, затопленных горных выработок, оползней, обрушений и т.п.);
транспортные пути в карьере и на внутренних отвалах, ленточные конвейеры и переходы через них, лестницы между уступами;
сооружения (эстакады, подъемники, подвесные канатные дороги, электроподстанции, постоянные линии электропередачи, установки гидромеханизации, плотины, водоспуски, трубопроводы, помещения наносных и землесосных установок).

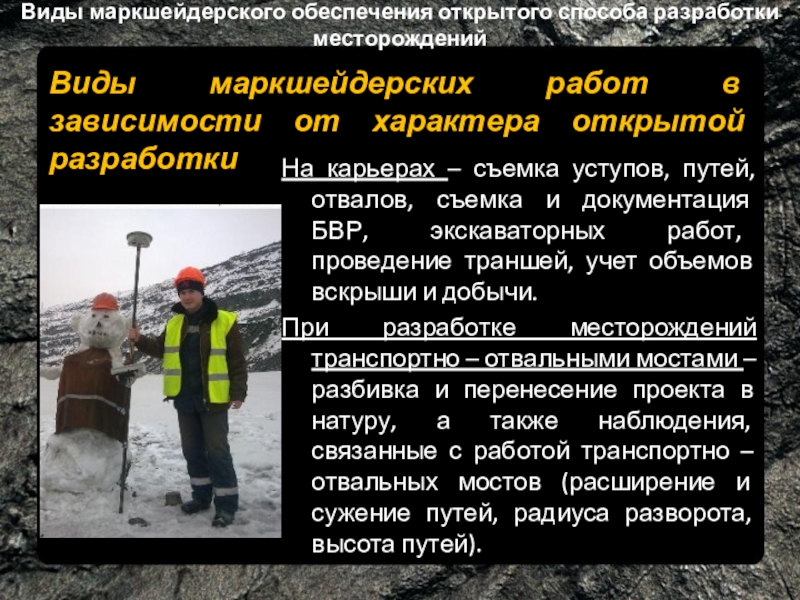

путей, отвалов, съемка и документация БВР, экскаваторных работ, проведение траншей, учет объемов вскрыши и добычи.
При разработке месторождений транспортно – отвальными мостами – разбивка и перенесение проекта в натуру, а также наблюдения, связанные с работой транспортно – отвальных мостов (расширение и сужение путей, радиуса разворота, высота путей).

Виды маркшейдерских работ в зависимости от характера открытой разработки

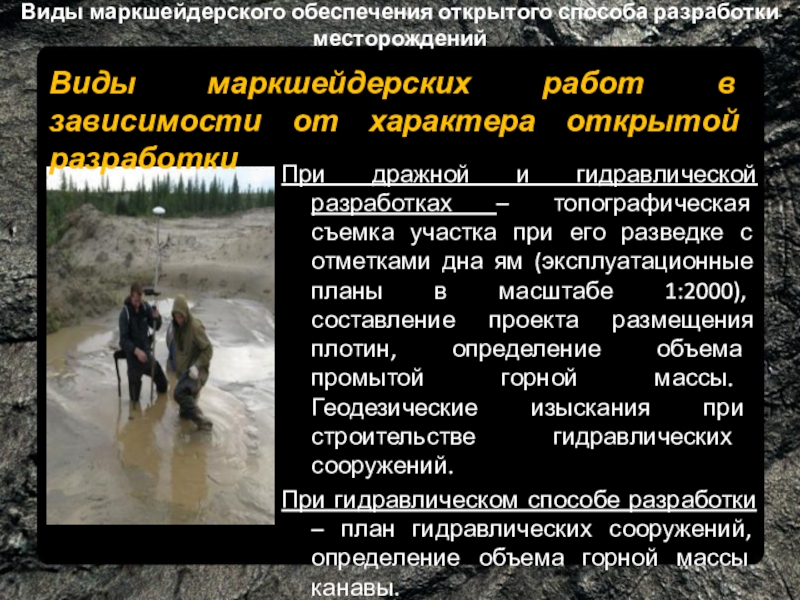

– топографическая съемка участка при его разведке с отметками дна ям (эксплуатационные планы в масштабе 1:2000), составление проекта размещения плотин, определение объема промытой горной массы. Геодезические изыскания при строительстве гидравлических сооружений.
При гидравлическом способе разработки – план гидравлических сооружений, определение объема горной массы канавы.

Виды маркшейдерских работ в зависимости от характера открытой разработки
