Презентация, доклад по профессиональному модулю ПМ.02 Маркшейдерское обеспечение ведения горных работ на тему Маркшейдерские работы на карьерах лекция 5

при открытой разработке месторождений полезных ископаемых.

Тема 4.1. Маркшейдерские работы на карьерах

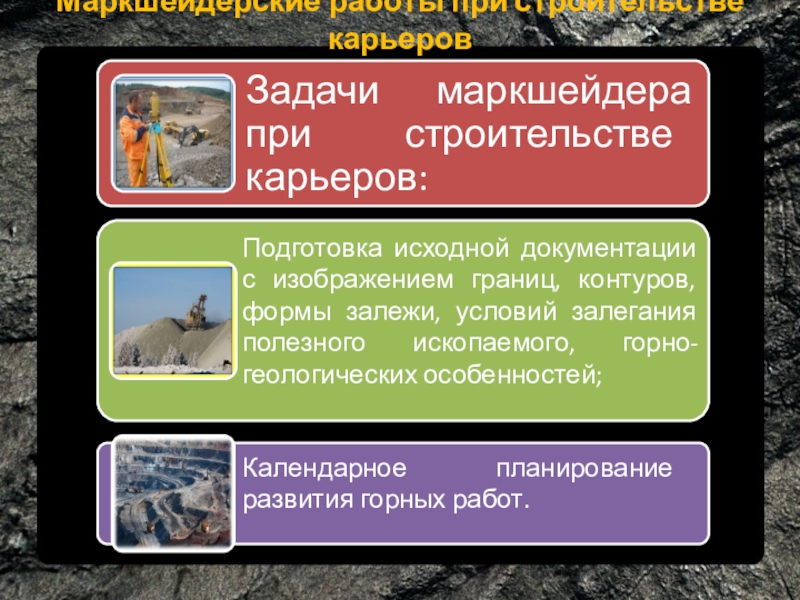

Маркшейдерские работы при строительстве карьеров

ПОДГОТОВИЛА ПРЕПОДАВАТЕЛЬ СПЕЦДИСЦИПЛИН ТИХОНОВА О.Н.

ГБПОУ ИО «БОДАЙБИНСКИЙ ГОРНЫЙ ТЕХНИКУМ»

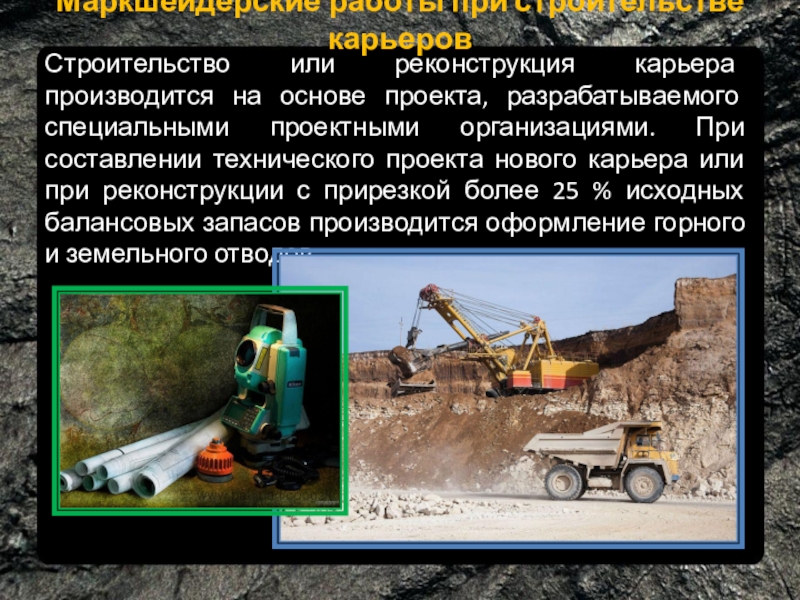

проекта, разрабатываемого специальными проектными организациями. При составлении технического проекта нового карьера или при реконструкции с прирезкой более 25 % исходных балансовых запасов производится оформление горного и земельного отводов.

лишь при наличии оформленного земельного и горного отводов.
Под промышленное строительство должны выбираться прежде всего не пригодные или мало продуктивные для сельского хозяйства земли. Оформление отводов для горных предприятий осуществляется заказчиком с привлечением проектных организаций на стадии составления проектного задания и предварительной проработки генплана поверхности

пояснительную записку, в которой даются обоснование горного отвода, геологическая характеристика месторождения и данные по застройке поверхности;
2) топографический план с указанием запрашиваемого и соседних горных отводов;
3) геологическую карту и разрезы с границами горного отвода.

Горным отводом называется часть земных недр, предоставляемая организации или предприятию для промышленной разработки содержащихся в ней полезных ископаемых.

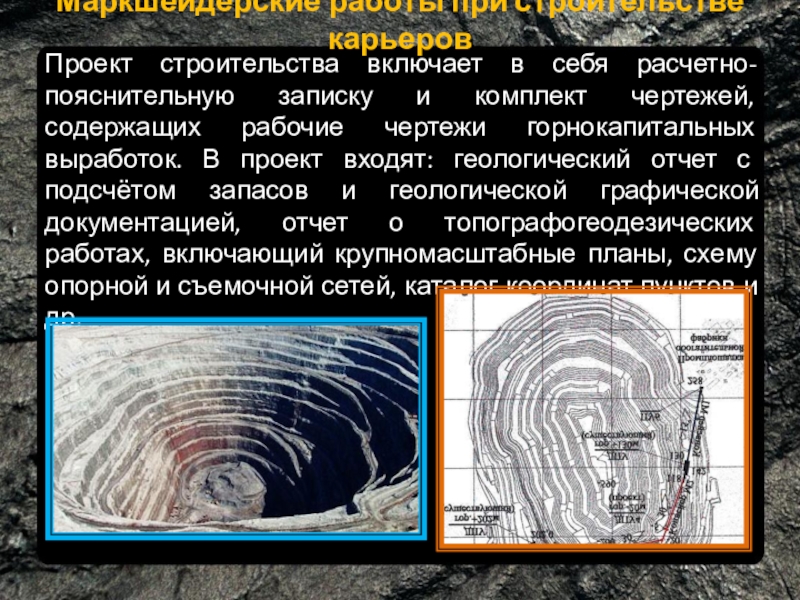

и комплект чертежей, содержащих рабочие чертежи горнокапитальных выработок. В проект входят: геологический отчет с подсчётом запасов и геологической графической документацией, отчет о топографогеодезических работах, включающий крупномасштабные планы, схему опорной и съемочной сетей, каталог координат пунктов и др.

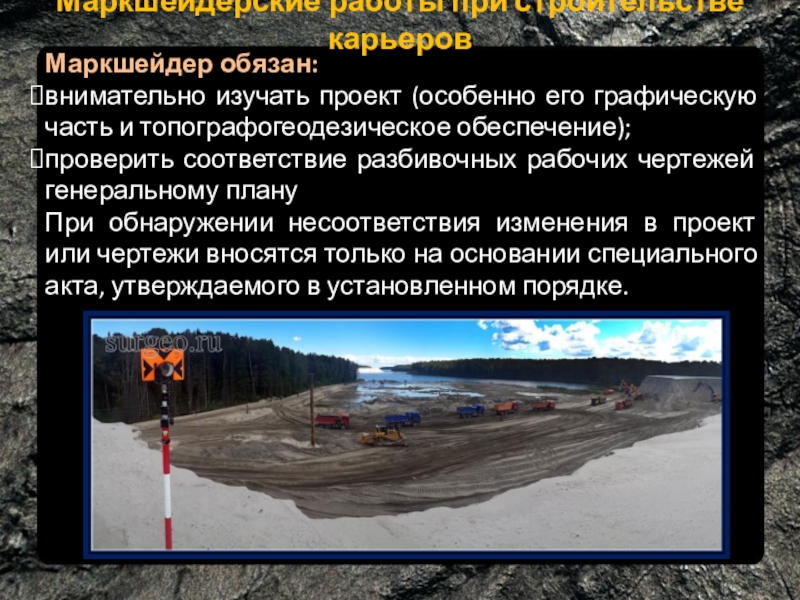

часть и топографогеодезическое обеспечение);
проверить соответствие разбивочных рабочих чертежей генеральному плану
При обнаружении несоответствия изменения в проект или чертежи вносятся только на основании специального акта, утверждаемого в установленном порядке.

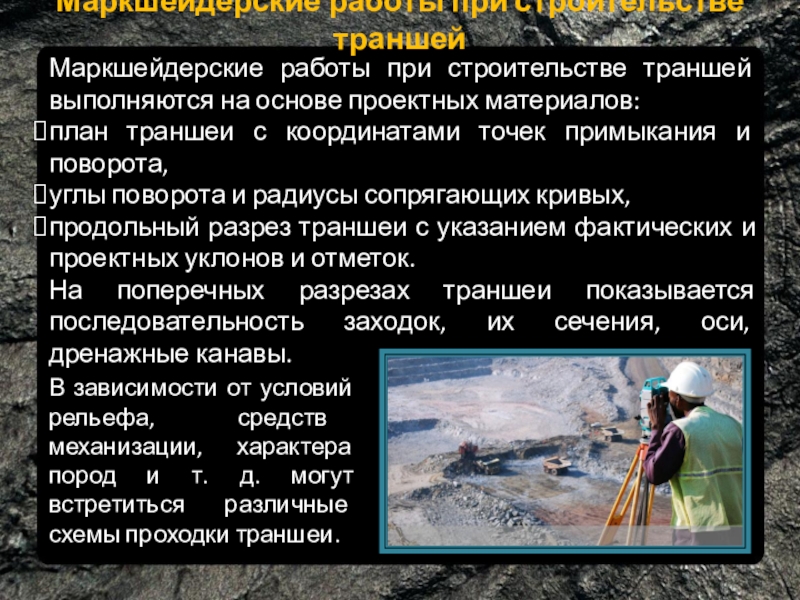

основе проектных материалов:
план траншеи с координатами точек примыкания и поворота,
углы поворота и радиусы сопрягающих кривых,
продольный разрез траншеи с указанием фактических и проектных уклонов и отметок.
На поперечных разрезах траншеи показывается последовательность заходок, их сечения, оси, дренажные канавы.

В зависимости от условий рельефа, средств механизации, характера пород и т. д. могут встретиться различные схемы проходки траншеи.

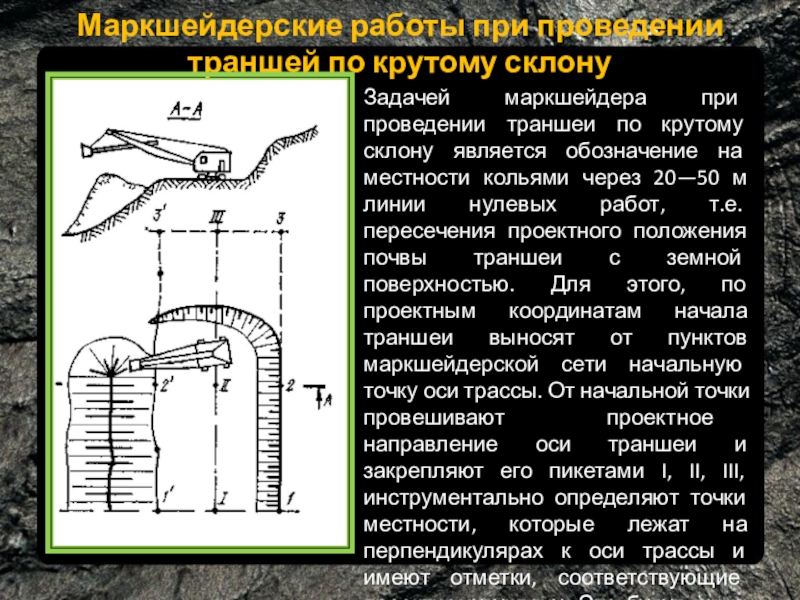

траншеи по крутому склону является обозначение на местности кольями через 20—50 м линии нулевых работ, т.е. пересечения проектного положения почвы траншеи с земной поверхностью. Для этого, по проектным координатам начала траншеи выносят от пунктов маркшейдерской сети начальную точку оси трассы. От начальной точки провешивают проектное направление оси траншеи и закрепляют его пикетами I, II, III, инструментально определяют точки местности, которые лежат на перпендикулярах к оси трассы и имеют отметки, соответствующие проектному уклону. Это будут точки линии нулевых работ.

по проектному горизонтальному заложению ширины траншеи отмеряют с учетом поправки за наклон расстояния до точек верхней бровки и закрепляют их пикетами. На основании обозначенной в натуре линии нулевых работ разбивают окончательное направление оси траншеи и обозначают ее положение кольями и вехами. Аналогично поступают при выносе криволинейных участков траншеи.

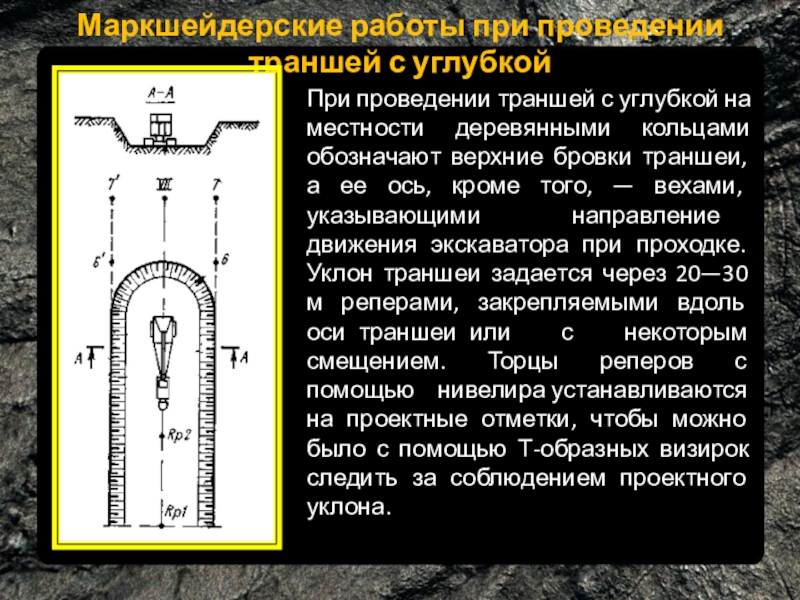

на местности деревянными кольцами обозначают верхние бровки траншеи, а ее ось, кроме того, — вехами, указывающими направление движения экскаватора при проходке. Уклон траншеи задается через 20—30 м реперами, закрепляемыми вдоль оси траншеи или с некоторым смещением. Торцы реперов с помощью нивелира устанавливаются на проектные отметки, чтобы можно было с помощью Т-образных визирок следить за соблюдением проектного уклона.

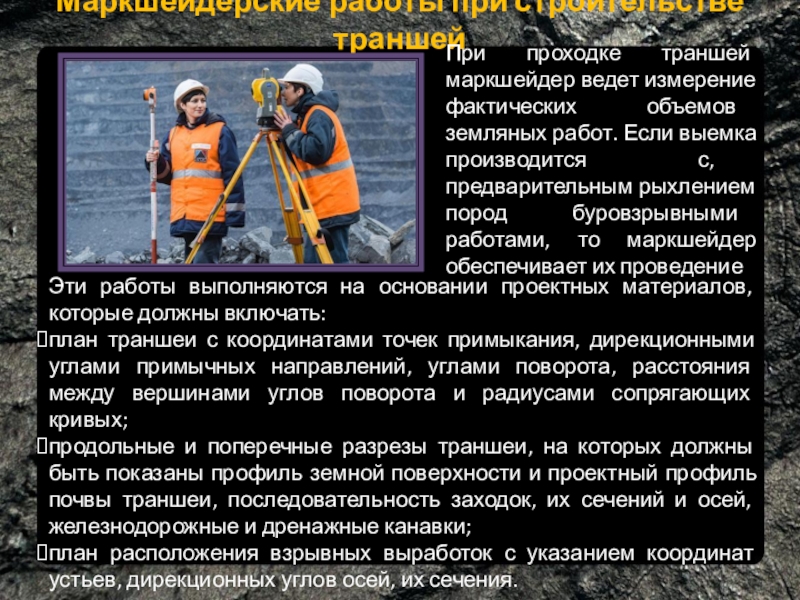

которые должны включать:
план траншеи с координатами точек примыкания, дирекционными углами примычных направлений, углами поворота, расстояния между вершинами углов поворота и радиусами сопрягающих кривых;
продольные и поперечные разрезы траншеи, на которых должны быть показаны профиль земной поверхности и проектный профиль почвы траншеи, последовательность заходок, их сечений и осей, железнодорожные и дренажные канавки;
план расположения взрывных выработок с указанием координат устьев, дирекционных углов осей, их сечения.

При проходке траншей маркшейдер ведет измерение фактических объемов земляных работ. Если выемка производится с, предварительным рыхлением пород буровзрывными работами, то маркшейдер обеспечивает их проведение

ход, от сторон которого переносят в натуру положение верхних бровок при проведении траншей в рыхлых породах и положение взрывных выработок — при проведении в скальных породах.

После взрыва выполняется съемка, на основании которой определяют объем взорванной массы, затем выносят ось и боковые бровки траншеи и задают реперы.
