Презентация, доклад по профессии Монтажник РЭАиП Резисторы

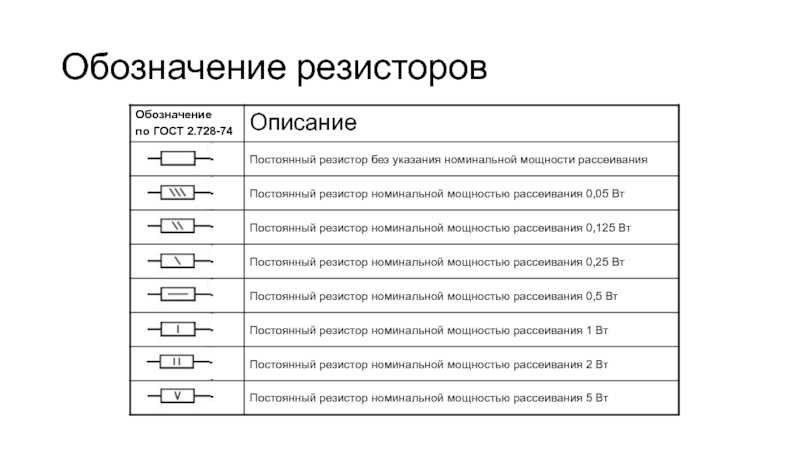

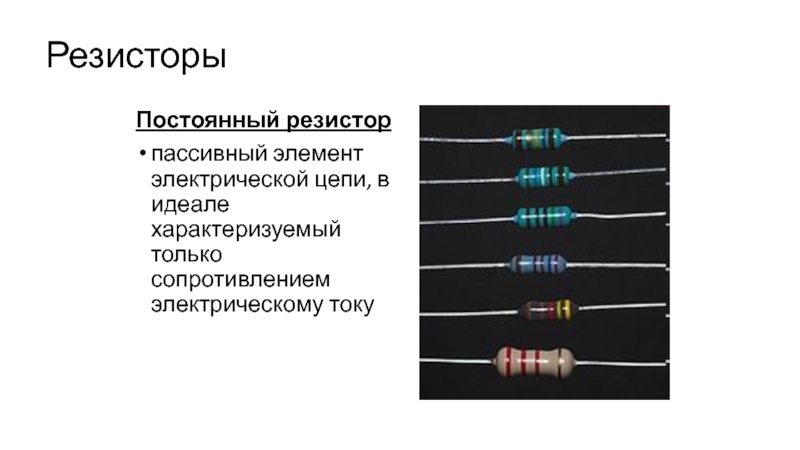

току

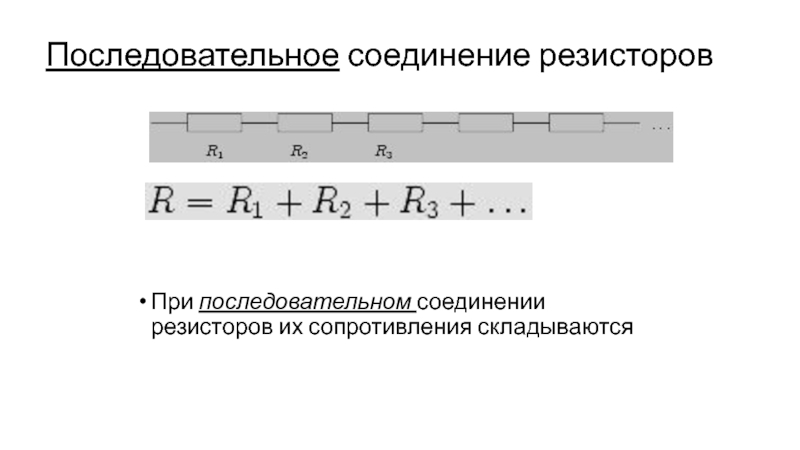

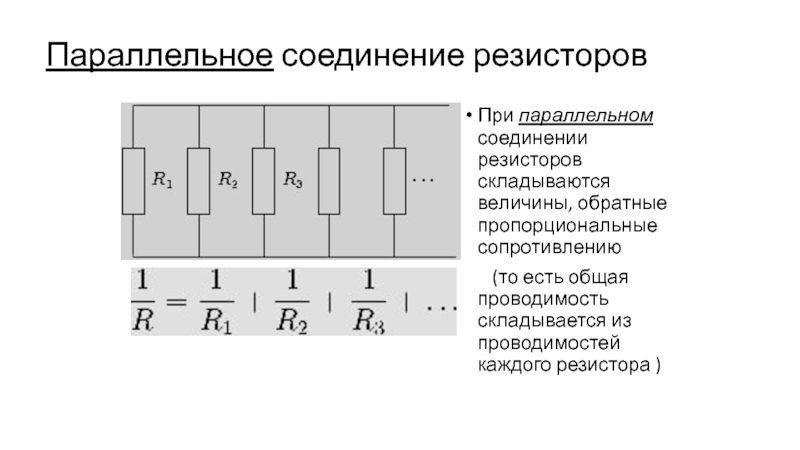

есть общая проводимость складывается из проводимостей каждого резистора )

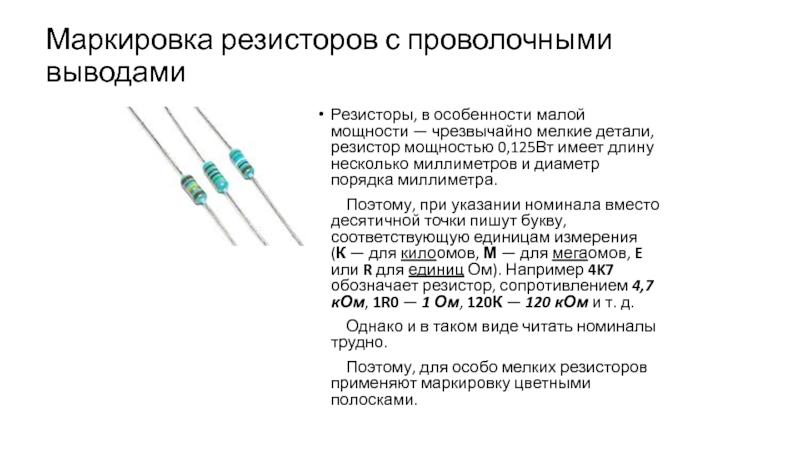

мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.
Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д.
Однако и в таком виде читать номиналы трудно.
Поэтому, для особо мелких резисторов применяют маркировку цветными полосками.

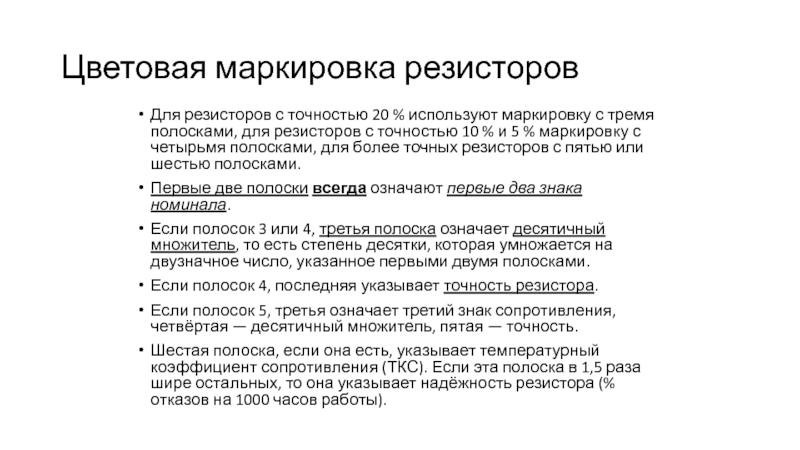

полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.
Первые две полоски всегда означают первые два знака номинала.
Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками.
Если полосок 4, последняя указывает точность резистора.
Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность.
Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы).

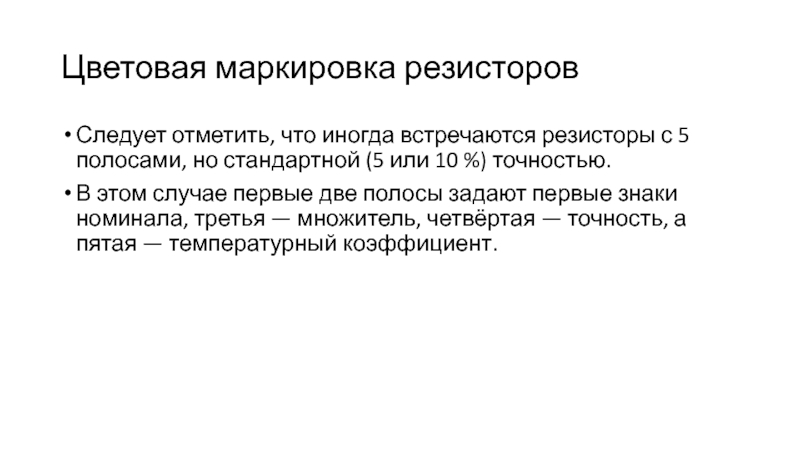

но стандартной (5 или 10 %) точностью.
В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

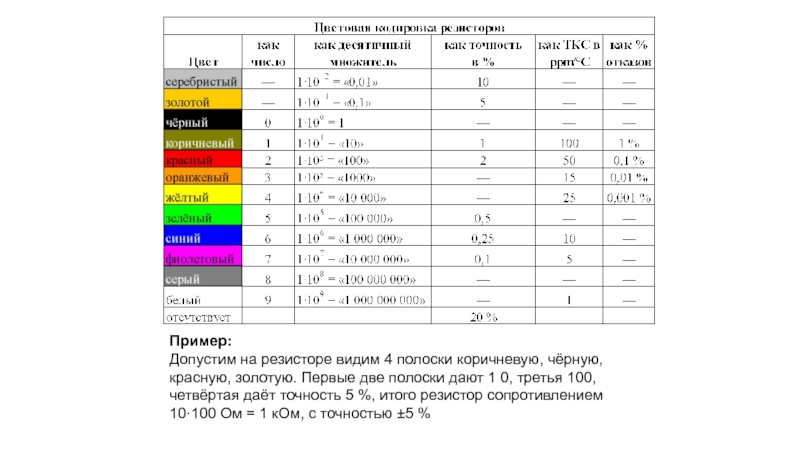

Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %

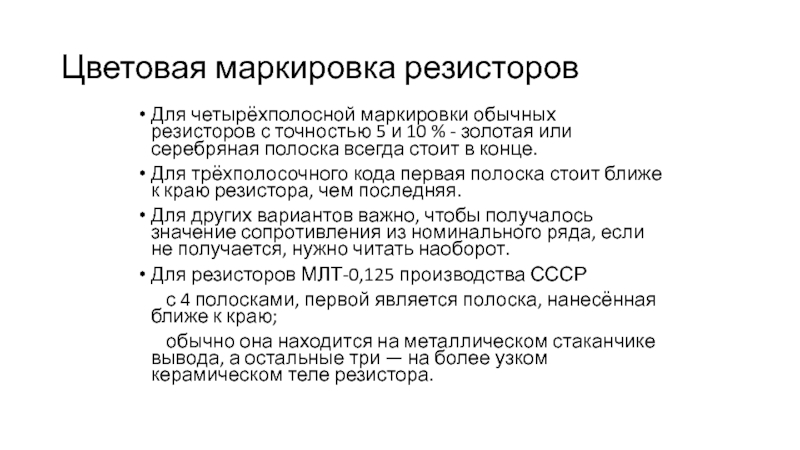

10 % - золотая или серебряная полоска всегда стоит в конце.
Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя.
Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот.
Для резисторов МЛТ-0,125 производства СССР
с 4 полосками, первой является полоска, нанесённая ближе к краю;
обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора.

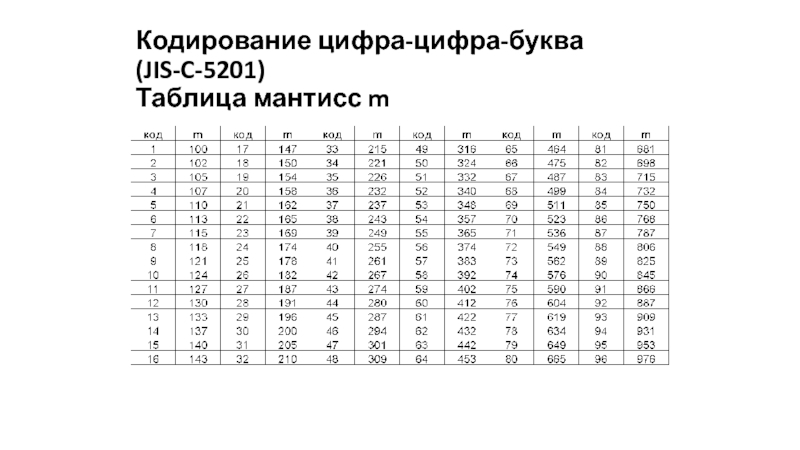

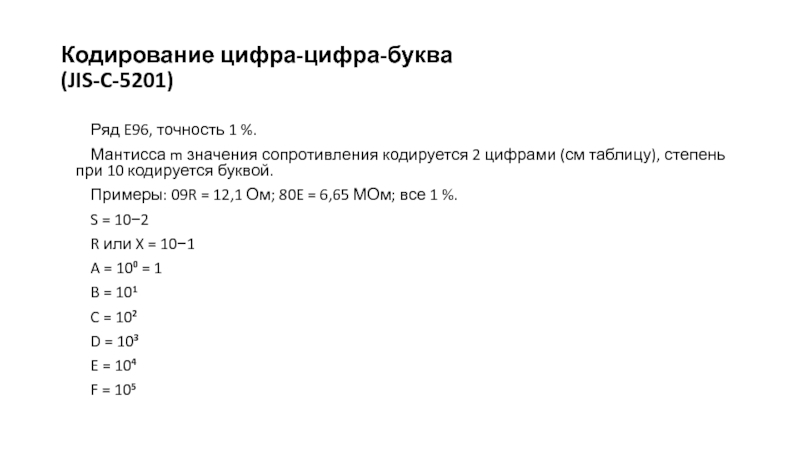

(см таблицу), степень при 10 кодируется буквой.
Примеры: 09R = 12,1 Ом; 80E = 6,65 МОм; все 1 %.
S = 10−2
R или X = 10−1
A = 100 = 1
B = 101
C = 102
D = 103
E = 104
F = 105

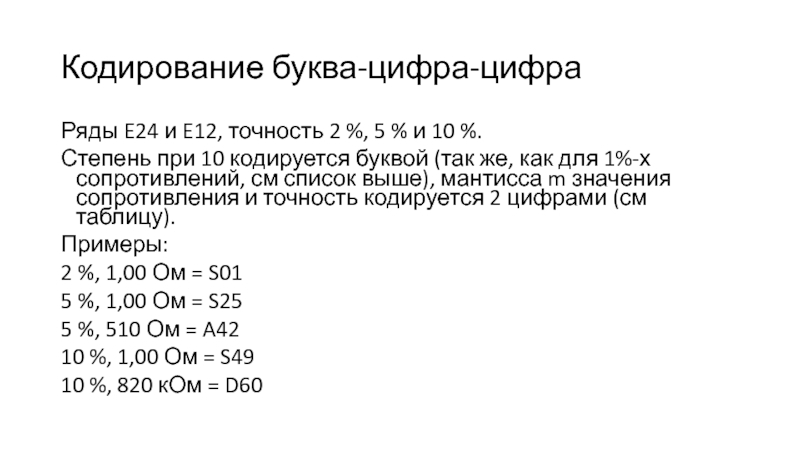

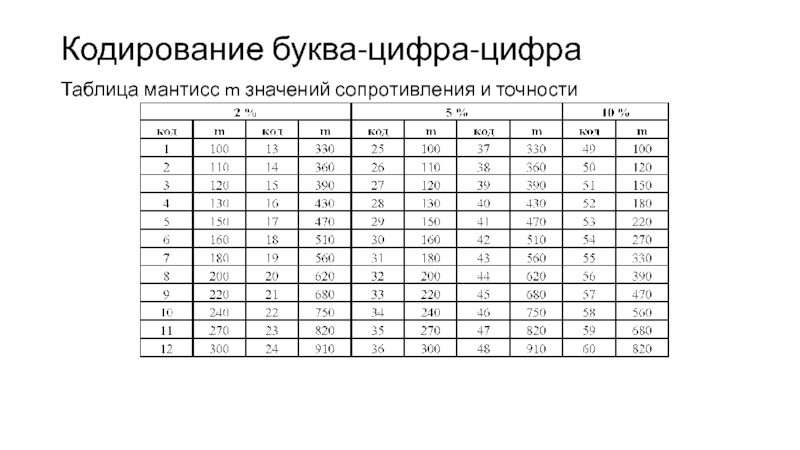

при 10 кодируется буквой (так же, как для 1%-х сопротивлений, см список выше), мантисса m значения сопротивления и точность кодируется 2 цифрами (см таблицу).
Примеры:
2 %, 1,00 Ом = S01
5 %, 1,00 Ом = S25
5 %, 510 Ом = A42
10 %, 1,00 Ом = S49
10 %, 820 кОм = D60

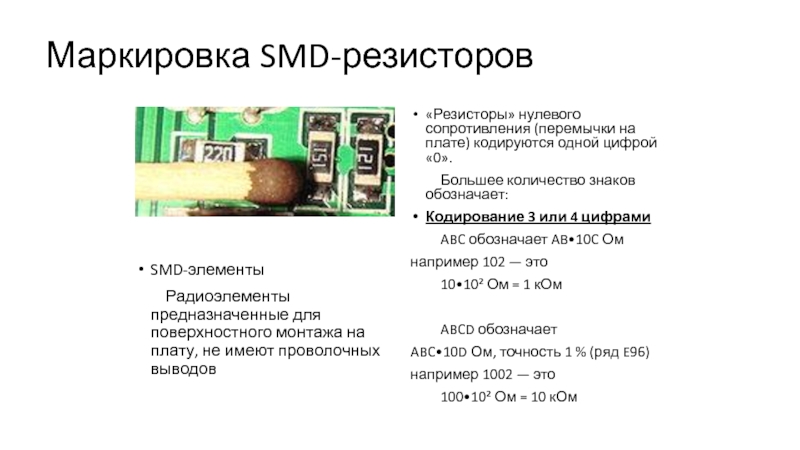

выводов

«Резисторы» нулевого сопротивления (перемычки на плате) кодируются одной цифрой «0».
Большее количество знаков обозначает:
Кодирование 3 или 4 цифрами
ABC обозначает AB•10C Ом
например 102 — это
10•10² Ом = 1 кОм

ABCD обозначает
ABC•10D Ом, точность 1 % (ряд E96)
например 1002 — это
100•10² Ом = 10 кОм
