Презентация, доклад по проф. модулю Технология замены водяного насоса Ваз 2106
Содержание
- 1. Презентация по проф. модулю Технология замены водяного насоса Ваз 2106
- 2. Система охлаждения
- 3. Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком.
- 4. Водяной насосНасос охлаждающей жидкости центробежного типа, приводится в действие от шкива коленчатого вала клиновидным ремнем.
- 5. Водяной насос
- 6. Технология замены водяного насосаДемонтаж водяного насоса:Подставляем под
- 7. Технология замены водяного насосаСлейте жидкость из системы
- 8. Технология замены водяного насосаСнимите ремень привода генератораВыверните три болта крепления шкива и снимите шкив.
- 9. Технология замены водяного насосаОтверните гайку крепления натяжной
- 10. Технология замены водяного насоса Для проверки зазора
- 11. Технология замены водяного насосаУстановите прокладку на крышкуОпределите
- 12. Технология замены водяного насосаУдалите «столбики» и установите
Система охлаждения
Слайд 1Государственное областное бюджетное профессиональное образовательное учреждение «Липецкий техникум городского хозяйства и
отраслевых технологий»
Слайд 3Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным
бачком.

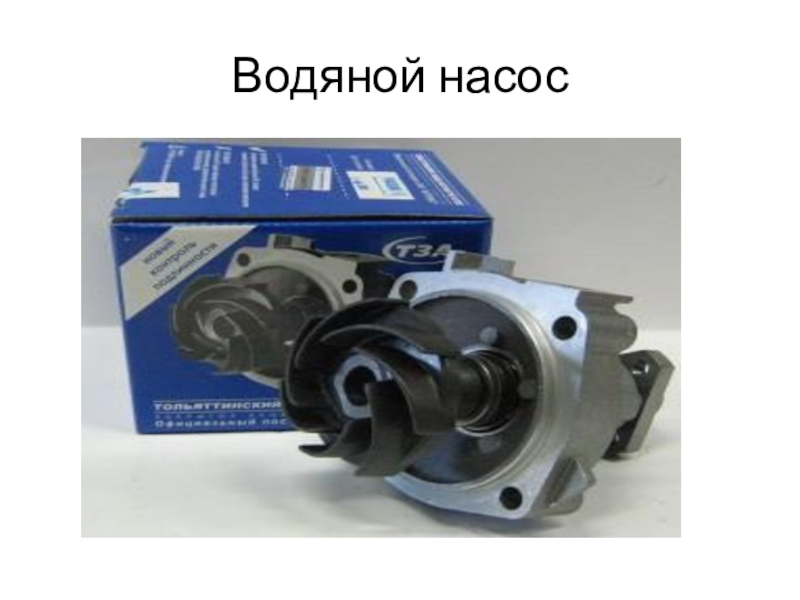

Слайд 4Водяной насос
Насос охлаждающей жидкости центробежного типа, приводится в действие от шкива коленчатого
вала клиновидным ремнем.

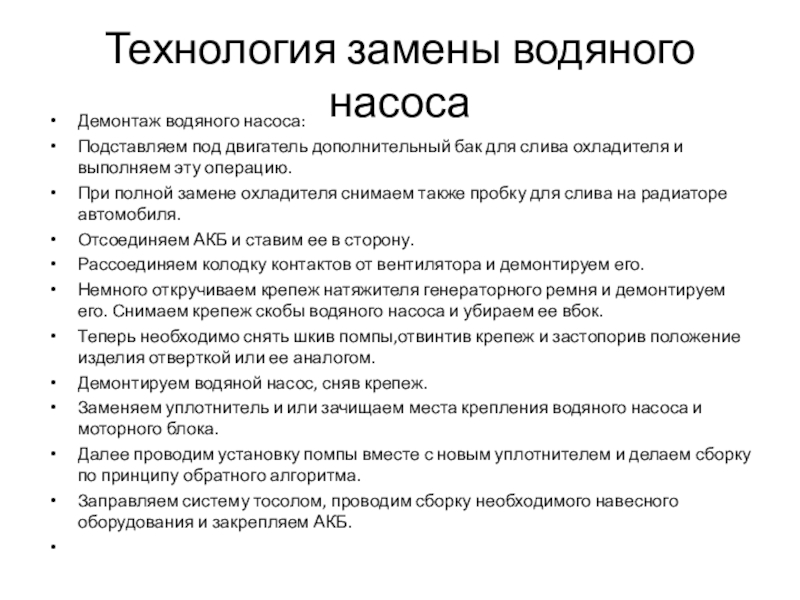

Слайд 6Технология замены водяного насоса
Демонтаж водяного насоса:
Подставляем под двигатель дополнительный бак для
слива охладителя и выполняем эту операцию.
При полной замене охладителя снимаем также пробку для слива на радиаторе автомобиля.
Отсоединяем АКБ и ставим ее в сторону.
Рассоединяем колодку контактов от вентилятора и демонтируем его.
Немного откручиваем крепеж натяжителя генераторного ремня и демонтируем его. Снимаем крепеж скобы водяного насоса и убираем ее вбок.
Теперь необходимо снять шкив помпы,отвинтив крепеж и застопорив положение изделия отверткой или ее аналогом.
Демонтируем водяной насос, сняв крепеж.
Заменяем уплотнитель и или зачищаем места крепления водяного насоса и моторного блока.
Далее проводим установку помпы вместе с новым уплотнителем и делаем сборку по принципу обратного алгоритма.
Заправляем систему тосолом, проводим сборку необходимого навесного оборудования и закрепляем АКБ.
При полной замене охладителя снимаем также пробку для слива на радиаторе автомобиля.
Отсоединяем АКБ и ставим ее в сторону.
Рассоединяем колодку контактов от вентилятора и демонтируем его.
Немного откручиваем крепеж натяжителя генераторного ремня и демонтируем его. Снимаем крепеж скобы водяного насоса и убираем ее вбок.
Теперь необходимо снять шкив помпы,отвинтив крепеж и застопорив положение изделия отверткой или ее аналогом.
Демонтируем водяной насос, сняв крепеж.
Заменяем уплотнитель и или зачищаем места крепления водяного насоса и моторного блока.
Далее проводим установку помпы вместе с новым уплотнителем и делаем сборку по принципу обратного алгоритма.
Заправляем систему тосолом, проводим сборку необходимого навесного оборудования и закрепляем АКБ.

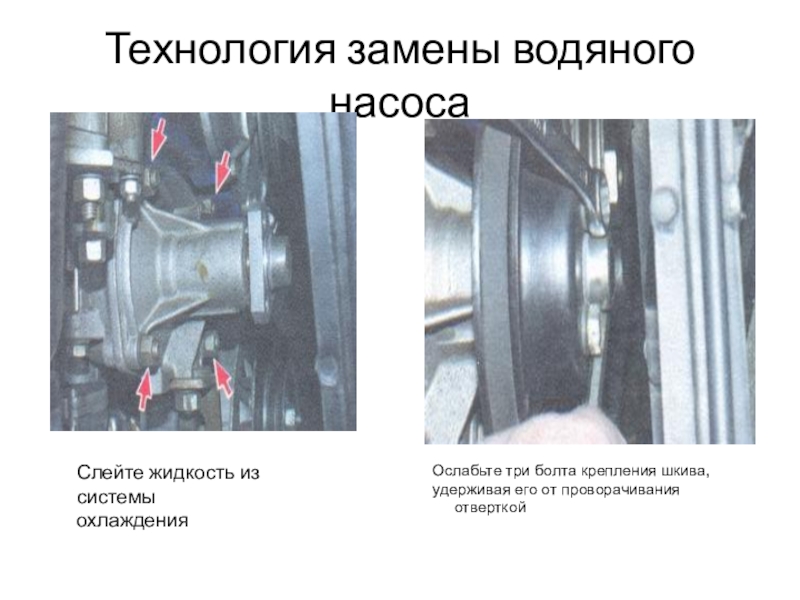

Слайд 7Технология замены водяного насоса
Слейте жидкость из системы
охлаждения
Ослабьте три болта крепления
шкива, удерживая его от проворачивания
отверткой
отверткой
Слайд 8Технология замены водяного насоса
Снимите ремень привода
генератора
Выверните три болта крепления
шкива
и снимите шкив.

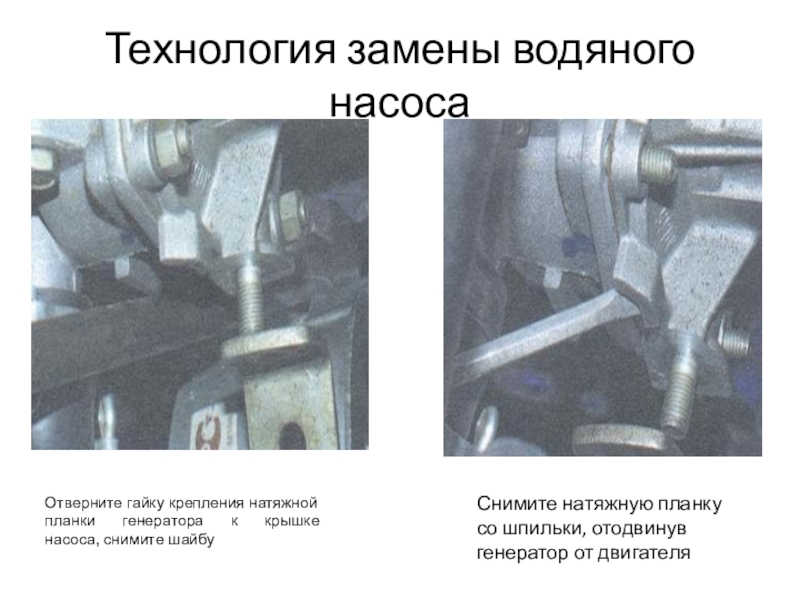

Слайд 9Технология замены водяного насоса
Отверните гайку крепления натяжной
планки генератора к крышке
насоса, снимите шайбу
Снимите натяжную планку со шпильки, отодвинув генератор от двигателя

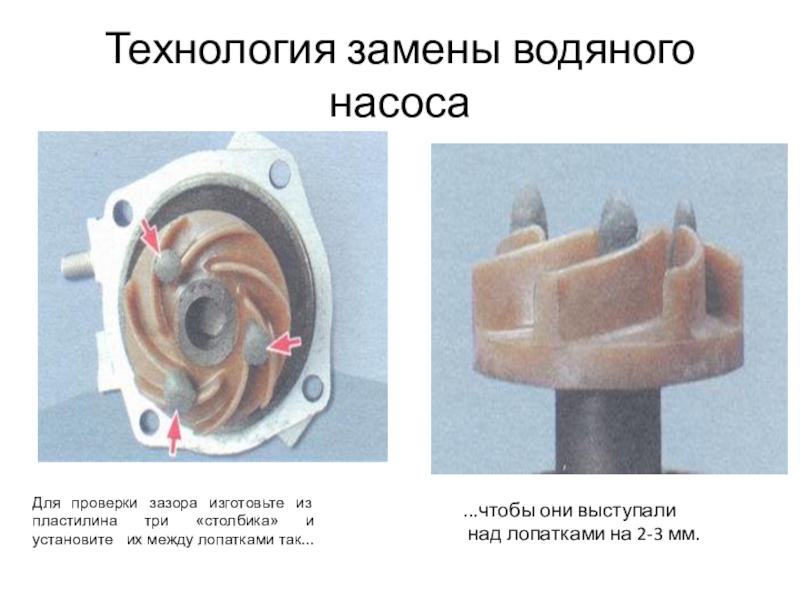

Слайд 10Технология замены водяного насоса
Для проверки зазора изготовьте из пластилина три
«столбика» и установите их между лопатками так...
...чтобы они выступали
над лопатками на 2-3 мм.
Слайд 11Технология замены водяного насоса
Установите прокладку на крышку
Определите штангенциркулем
выступание «столбиков» над лопатками.
Значение выступания равно зазору между лопатками и корпусом насоса .

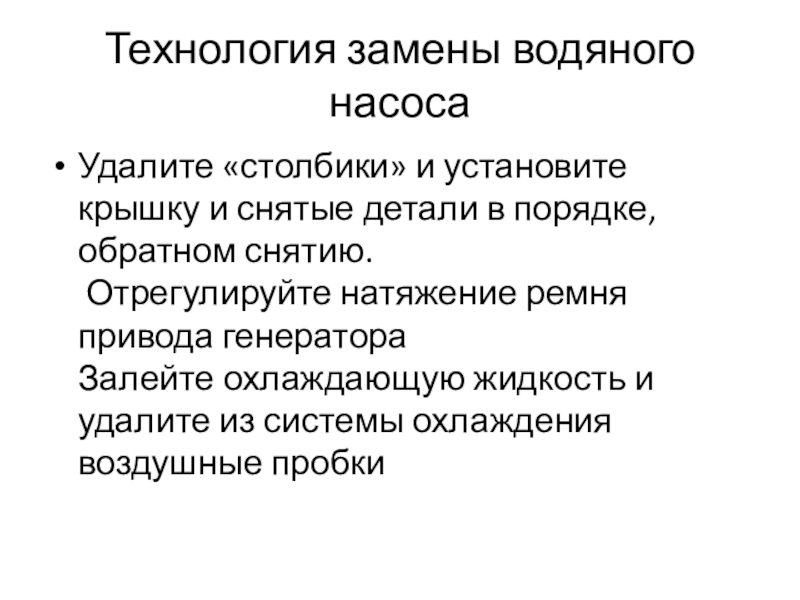

Слайд 12Технология замены водяного насоса
Удалите «столбики» и установите крышку и снятые детали
в порядке, обратном снятию.
Отрегулируйте натяжение ремня привода генератора
Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки
