Презентация, доклад по предмету Устройство электропоездов на тему Аккумуляторная батарея

наоборот, называется электрическим аккумулятором. Назначение: Служит для питания цепей управления, дежурного освещения и сигналов при неработающем преобразователе.

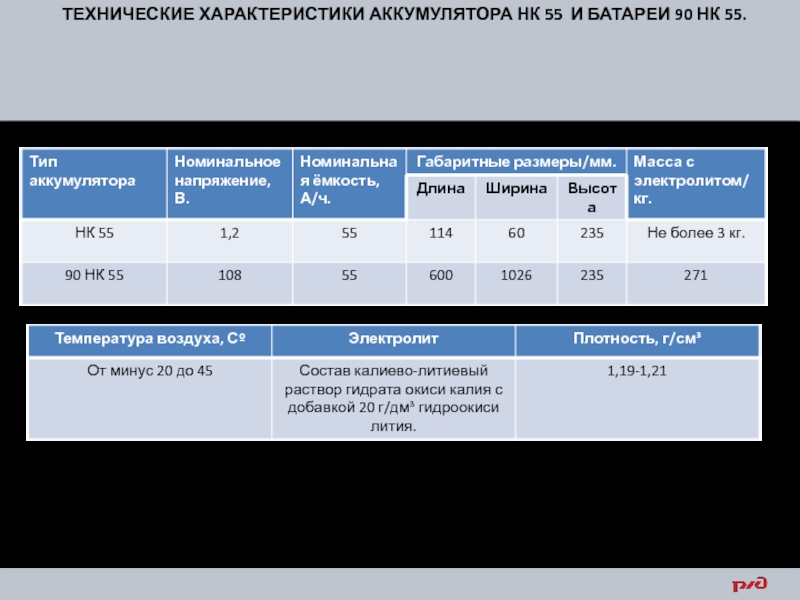

щелочная, никель-кадмиевая, емкость 55 А/ч, напряжение 1,25 В одной банки, а всей батареи - 108B.

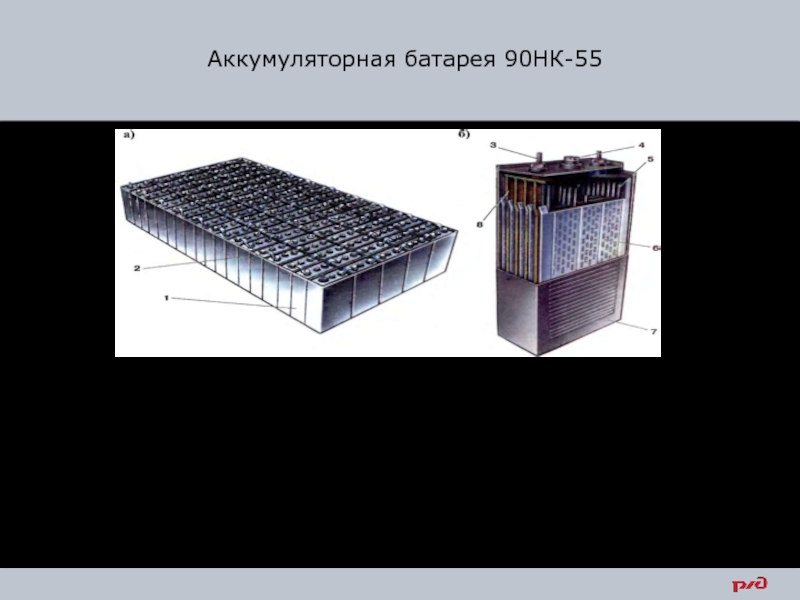

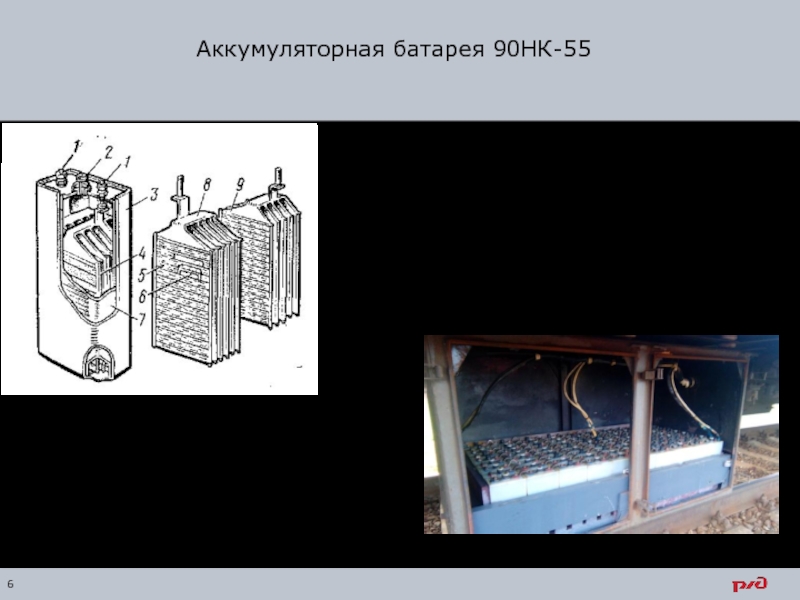

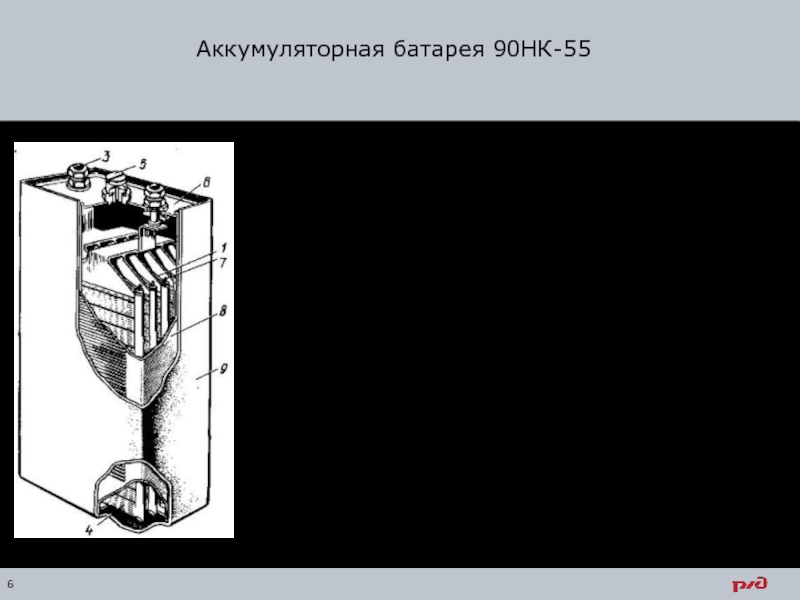

Каждый элемент представляет собой сосуд, наполненный электролитом. Внутри него помещены шесть положительных и пять отрицательных пластин.

железный пакет, имеющий много отверстий. Отверстия очень малы, и активная масса не может высыпаться через них. В то же время их размеры достаточны для выхода газов, образующихся при заряде, и проникновения электролита. Положительные пластины соединены железной рамкой с выводом. Рамка, соединяющая отрицательные пластины, имеет свой вывод. В собранном виде в банке каждая отрицательная пластина находится между двумя положительными. Разноименные пластины изолированы друг от друга эбонитовыми палочками, а для изоляции банок служат резиновые чехлы. У положительных пластин активной массой является окись никеля Ni2O3 с добавлением графита для лучшей электропроводности, а у отрицательных - кадмий, смешанный с железом Cd+ Fe.

крышке имеется отверстие со стальной пробкой и уплотняющим резиновым кольцом. При повышении давления газов внутри корпуса резиновое кольцо отходит от поверхности пробки, и газы выходят в атмосферу. Такая конструкция пробки предотвращает выплескивание электролита из банки при тряске и исключает попадание в нее воздуха. Электролит состоит из дистиллированной воды и гидроокиси калия. После сборки банок их заливают электролитом (на 12мм над пластинами) и ставят на 2-3 часа.

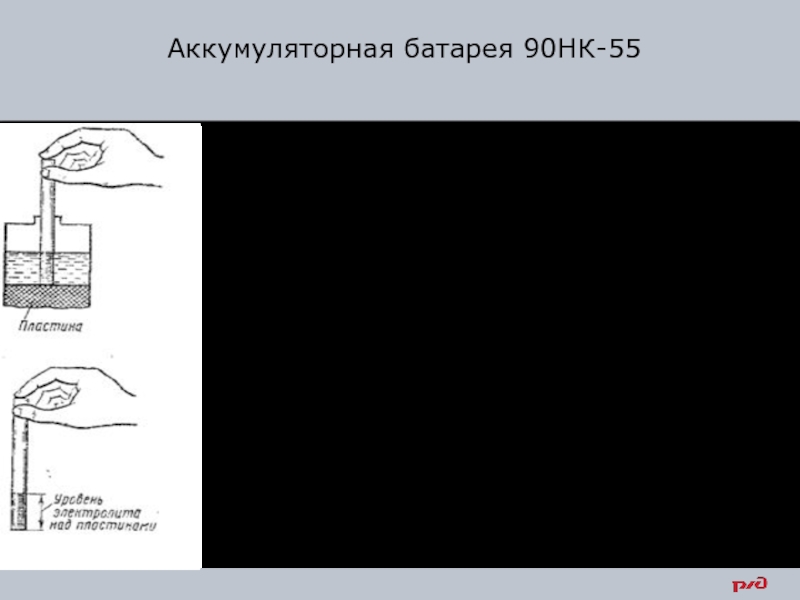

трубкой диаметром 5—6 мм с метками по высоте 5 и 12 мм. Стеклянную трубку опускают в аккумулятор до пластин, затем, плотно закрыв пальцем верхний конец трубки, вынимают ее из аккумулятора, держа над отверстием для заливки. Высота электролита в трубке будет равна уровню электролита над пластинами в аккумуляторе. Для уменьшения уровня электролита применяют резиновую грушу со стеклянной трубкой длиной около 100 мм. Конец трубки следует немного оттянуть на паяльной лампе. Доливают аккумуляторы дистиллированной водой или электролитом, также используя резиновую грушу.

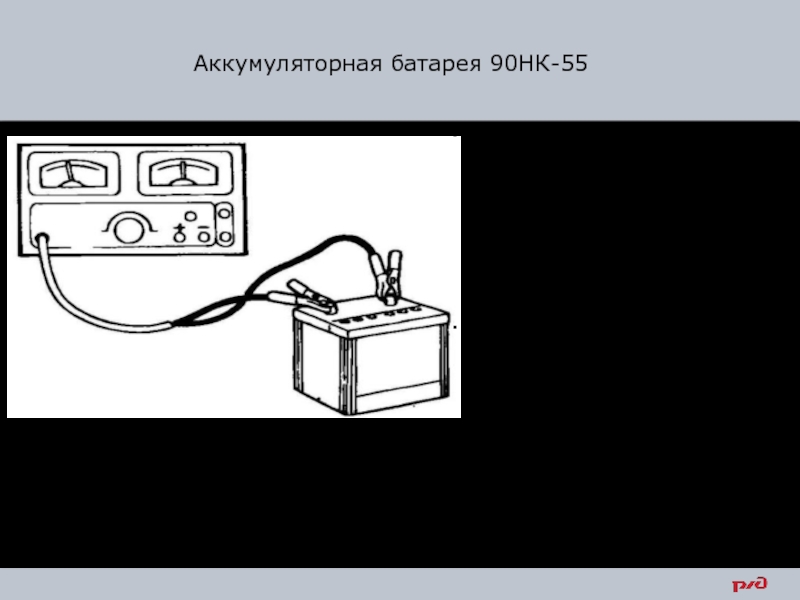

в течение 10ч., током 13,7А, после чего батарею разряжают током 11A в течении 5 часов. После чего замеряют напряже­ние каждой банки. Если оно будет менее 1 вольта, то такой аккумулятор заменяют другим, прошедшим проверку.

Разряд и заряд. При разряде щелочного аккумулятора гидрат окиси никеля NiOOH на положительном электроде, взаимодействуя с ионами электролита, переходит в гидрат закиси никеля Ni(OH)2, а железо или кадмий отрицательного электрода превращается соответственно в гидрат окиси железа Fe(ОН)2 или гидрат окиси кадмия CdOН2. Между электродами возникает разность потенциалов около 1,45 В, обеспечивающая протекание тока по внешней цепи и внутри аккумуляторов.
При заряде аккумулятора под действием электрической энергии, подводимой от внешнего источника тока, происходит окисление активной массы положительных пластин, сопровождаемое переходом гидрата закиси никеля Ni (ОН)2 в гидрат окиси никеля NiOOH. В то же время активная масса отрицательных пластин восстанавливается с образованием железа Fe или кадмия Cd.

Аккумуляторная батарея 90НК-55

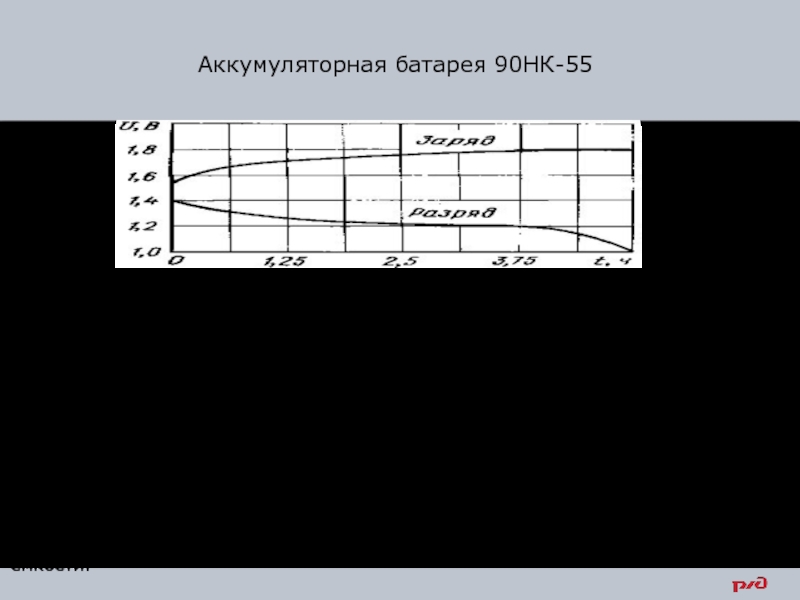

сопротивления его напряжение при разряде значительно меньше этого значения, а при заряде значительно больше. При разряде напряжение аккмулятора довольно быстро падает до 1,3 В, а затем медленно уменьшается до 1 В ; при этом напряжении разряд следует прекращать. Среднее расчетное напряжение при разряде составляет 1,25 В. Разряжать щелочные аккумуляторы ниже установленного конечного напряжения нельзя, так как это приведет к безвозвратной потере емкости и уменьшению срока службы. При заряде напряжение с 1,55 В быстро поднимается до 1,75 В, а затем медленно повышается до 1,8 В. Заряд щелочного аккумулятора ведут до тех пор, пока не будет сообщено требуемое количество ампер-часов (согласно паспортным данным). Заряд щелочного аккумулятора осуществляется током, равным одной четвертой его номинальной емкости, при этом аккумулятору сообщается 150 % емкости.

Аккумуляторная батарея 90НК-55

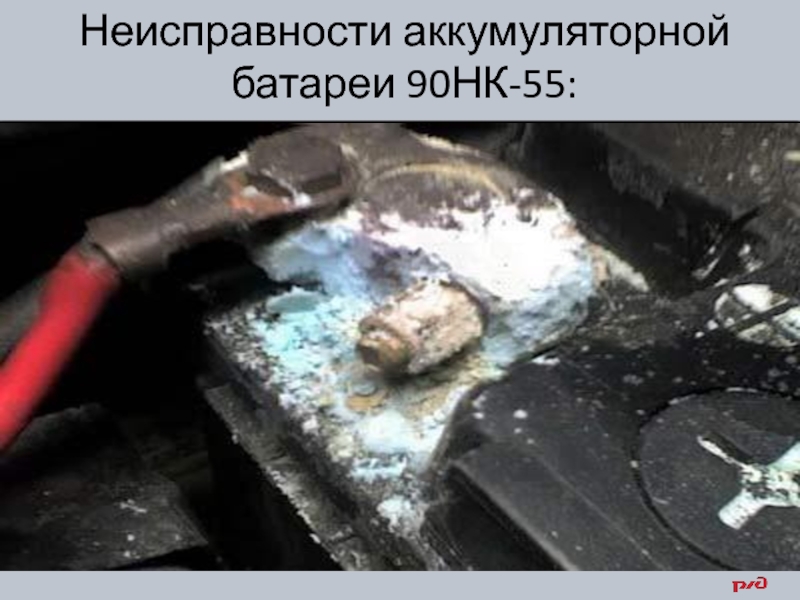

в проверке надежности соединений всех аккумуляторных элементов, в смене электролита, проверке на внутреннее короткое замыкание, контрольной проверке сохранения емкости батареи. Аккумуляторные батареи должны содержаться сухими и чистыми. Никелированные, не покрытые лаком детали аккумуляторов и межэлементные соединения (шины) батарей должны быть всегда смазаны техническим вазелином или другим равноценным по защите от коррозии смазочным материалом, не содержащим кислот. Обнаруженную на аккумуляторной батарее ржавчину следует счистить ветошью, смоченной керосином. Очищенное место вновь покрыть битумным или любым щелочестойким лаком. Для очистки наружных частей аккумуляторов от пыли и солей следует пользоваться чистой влажной ветошью, намотанной на деревянную палочку. При работе гаечным ключом и другим металлическим инструментом нельзя одновременно прикасаться к разноименным выводным контактам аккумуляторов. Также нельзя оставлять на батарее инструмент и металлические детали. Перед каждым зарядом и разрядом необходимо проверить состояние контактов и подтянуть гайки крепления клемм проводов.

Аккумуляторная батарея 90НК-55

повреждения заменять их. Следует периодически прочищать отверстия пробок, а также проверять, нет ли короткого замыкания между аккумуляторами в батарее. Пользоваться открытым пламенем вблизи батареи запрещено, так как при ее работе выделяется гремучий газ. При эксплуатации никелево-кадмиевых аккумуляторов следует помнить, что их положительный полюс электрически соединен с корпусом аккумулятора.

Аккумуляторная батарея 90НК-55

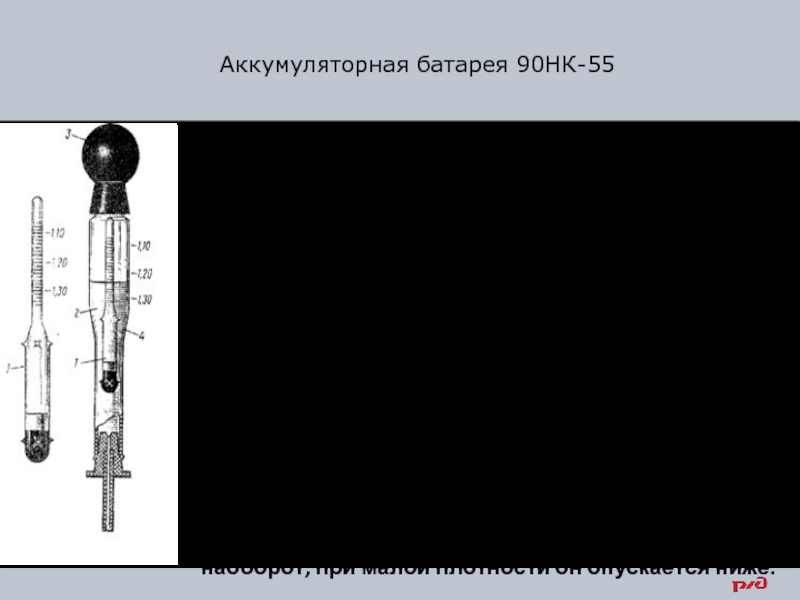

сосуд 2 цилиндрической или грушевидной формы. На верхнюю часть сосуда плотно насаживают резиновый шар 3, на нижнюю — резиновую трубку. Внутри стеклянного сосуда помещен маленький ареометр /. Для замера плотности электролита 4 в аккумуляторах в электролит опускают резиновую трубку, сжав предварительно резиновый шар 3. При разжимании шара в стеклянный сосуд всасываетсянекоторое количество электролита, достаточное для того, чтобы в нем мог свободно плавать ареометр. Плотность электролита определяет цифра шкалы ареометра, на уровне которой ареометр погружен в электролит. Чем больше плотность жидкости, тем выше поднимается ареометр, и, наоборот, при малой плотности он опускается ниже.

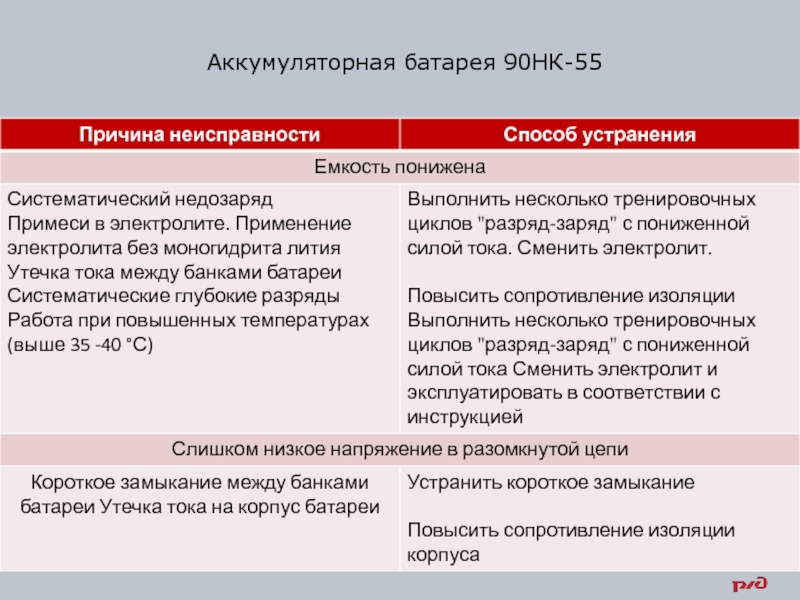

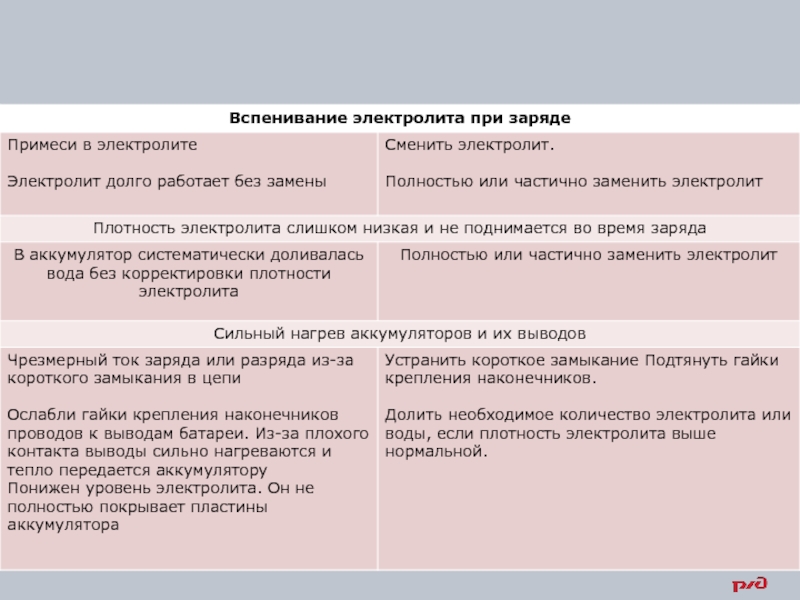

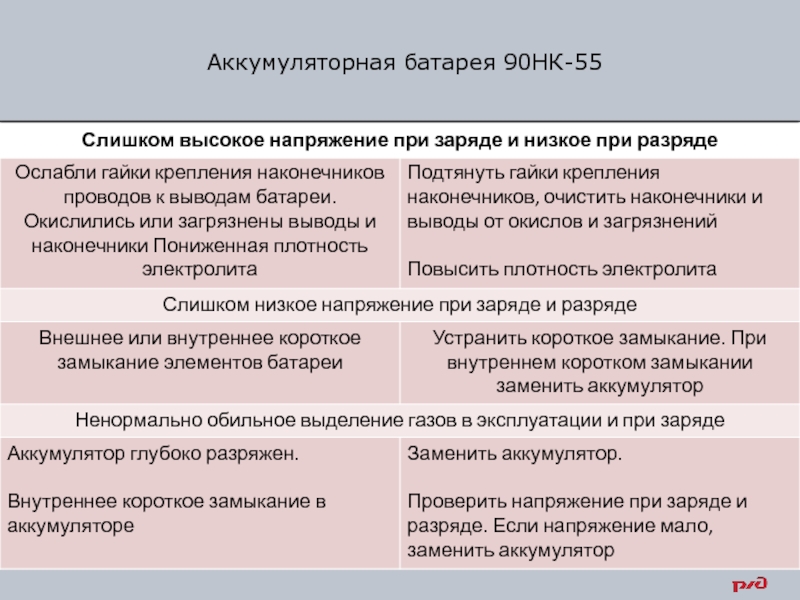

Аккумуляторная батарея 90НК-55
