Презентация, доклад по предмету Устройство автомобилей на тему Основные виды трансмиссии

передающих крутящий момент от двигателя к ведущим колесам. При передаче крутящего момента он изменяется как по величине, так и по направлению, одновременно распределяясь между ведущими колесами автомобиля.

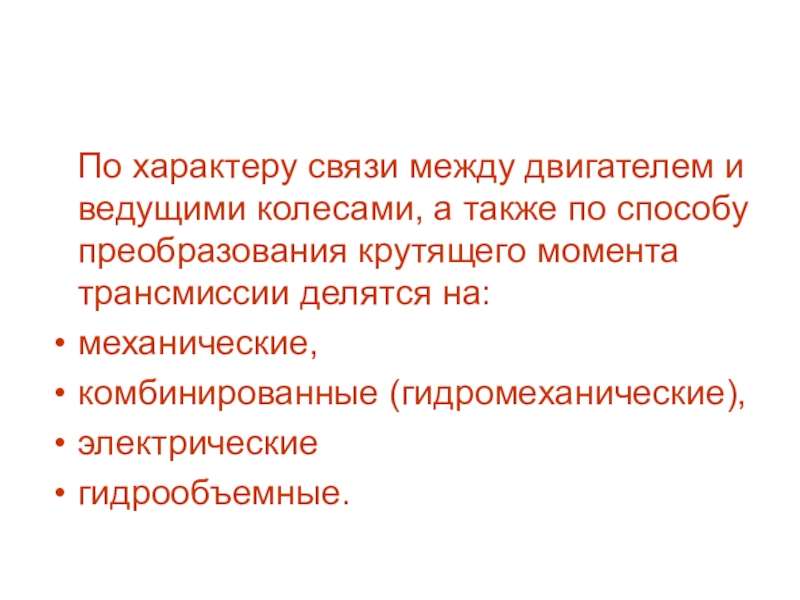

также по способу преобразования крутящего момента трансмиссии делятся на:

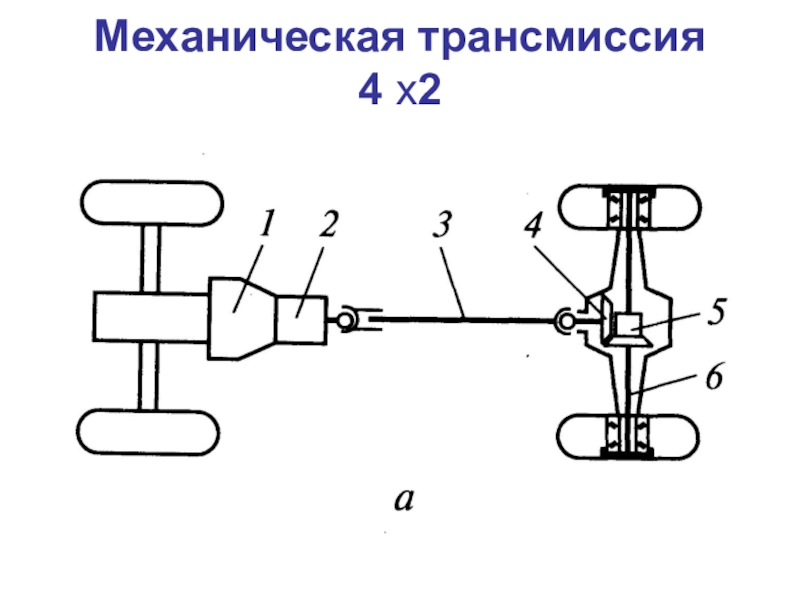

механические,
комбинированные (гидромеханические),
электрические
гидрообъемные.

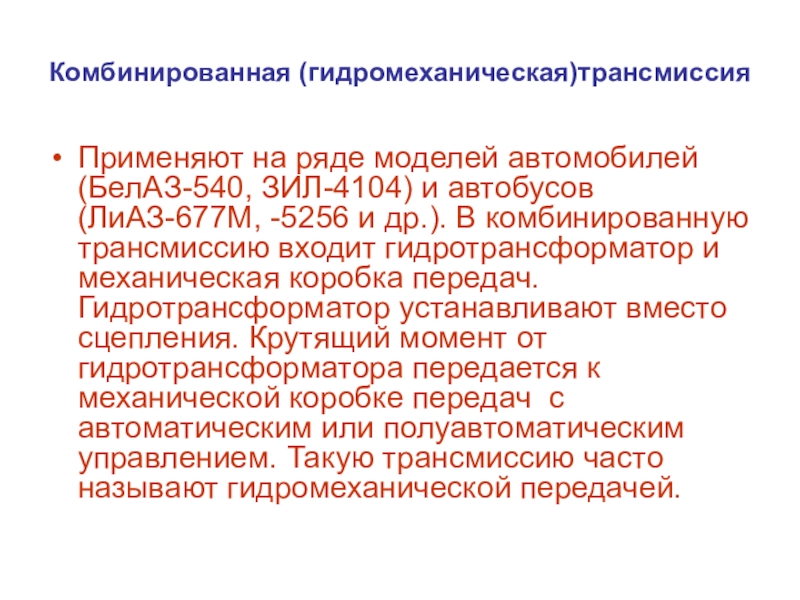

и др.). В комбинированную трансмиссию входит гидротрансформатор и механическая коробка передач. Гидротрансформатор устанавливают вместо сцепления. Крутящий момент от гидротрансформатора передается к механической коробке передач с автоматическим или полуавтоматическим управлением. Такую трансмиссию часто называют гидромеханической передачей.

Комбинированная (гидромеханическая)трансмиссия

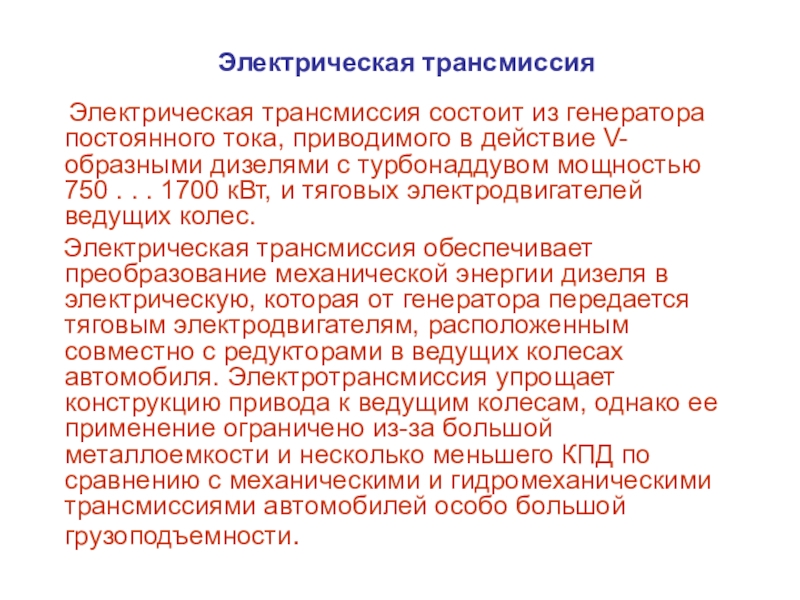

приводимого в действие V-образными дизелями с турбонаддувом мощностью 750 . . . 1700 кВт, и тяговых электродвигателей ведущих колес.
Электрическая трансмиссия обеспечивает преобразование механической энергии дизеля в электрическую, которая от генератора передается тяговым электродвигателям, расположенным совместно с редукторами в ведущих колесах автомобиля. Электротрансмиссия упрощает конструкцию привода к ведущим колесам, однако ее применение ограничено из-за большой металлоемкости и несколько меньшего КПД по сравнению с механическими и гидромеханическими трансмиссиями автомобилей особо большой грузоподъемности.

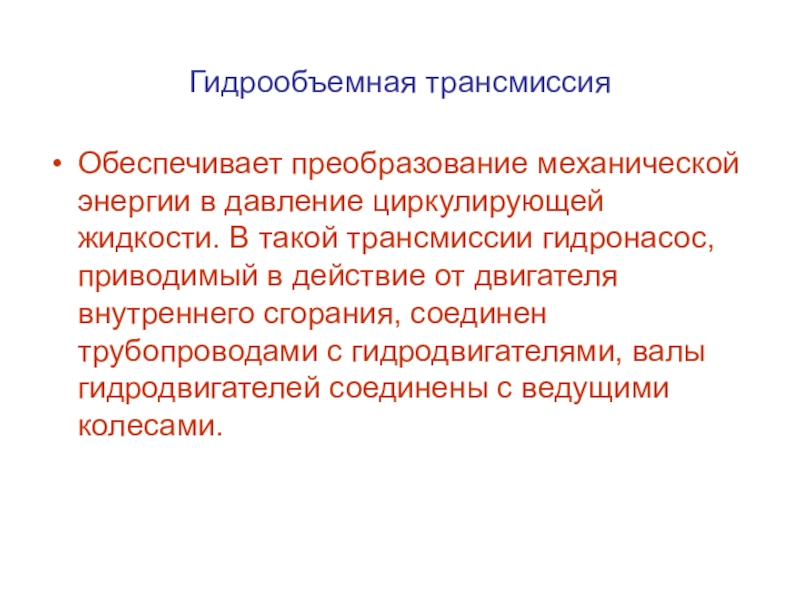

такой трансмиссии гидронасос, приводимый в действие от двигателя внутреннего сгорания, соединен трубопроводами с гидродвигателями, валы гидродвигателей соединены с ведущими колесами.
