Презентация, доклад по предмету теория и устройство судна на тему Теоретический чертеж (для специальностей водного транспорта и дополнительного образования)

СУДНА

Выполнил:
преподаватель СПО ФГБОУ ВО «ВГУВТ»
Роман Эдуардович Шафранов

ФЕДЕРАЛЬНОЕ АГЕНСТВО МОРСКОГО И РЕЧНОГО ФЛОТА
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Волжский государственный университет водного транспорта»

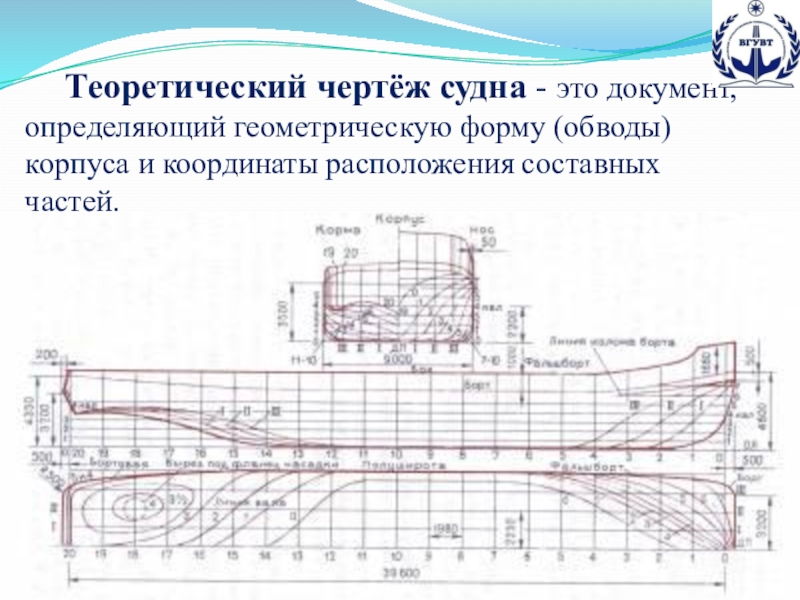

и координаты расположения составных частей.

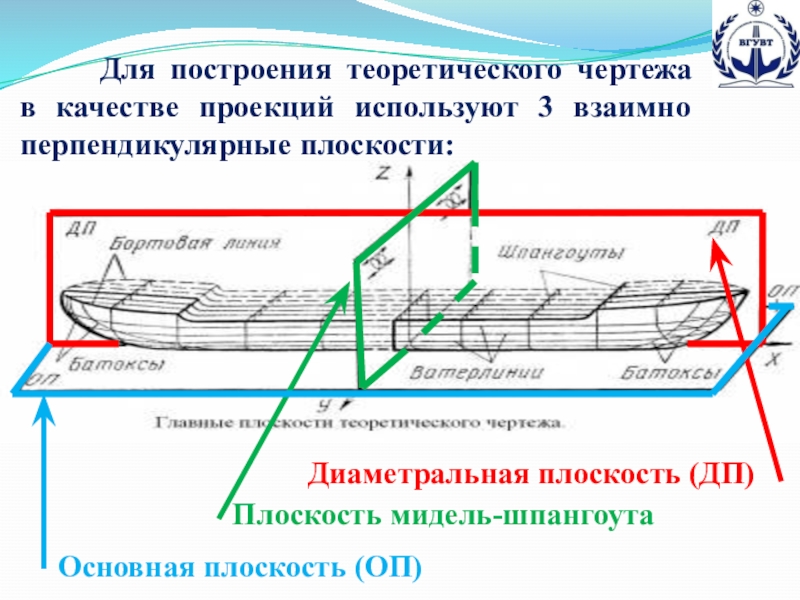

перпендикулярные плоскости:

Диаметральная плоскость (ДП)

Плоскость мидель-шпангоута

Основная плоскость (ОП)

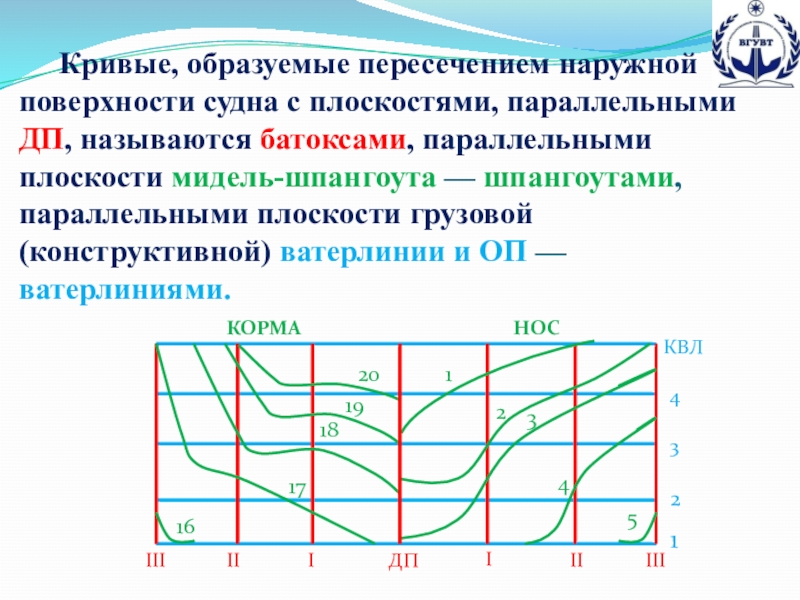

батоксами, параллельными плоскости мидель-шпангоута — шпангоутами, параллельными плоскости грузовой (конструктивной) ватерлинии и ОП — ватерлиниями.

ДП

II

III

II

I

III

I

1

3

4

2

КВЛ

5

4

3

2

1

20

19

18

17

16

НОС

КОРМА

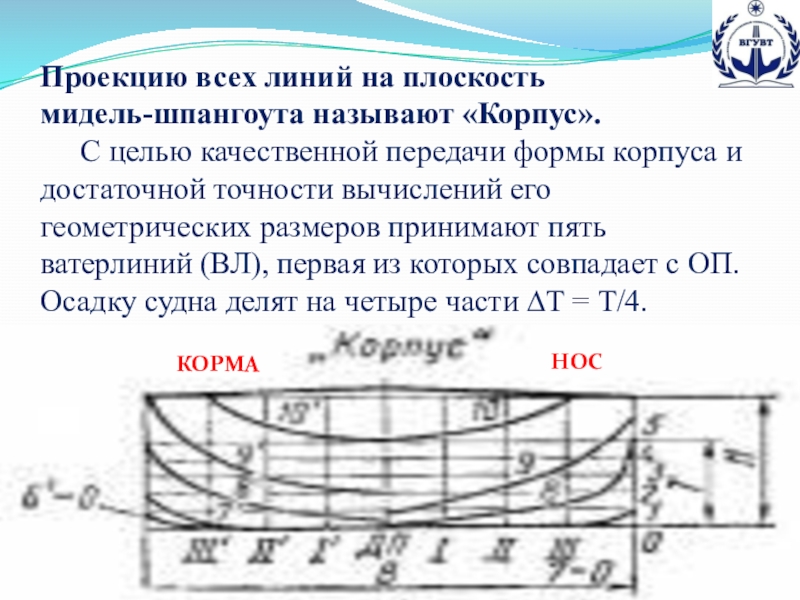

передачи формы корпуса и достаточной точности вычислений его геометрических размеров принимают пять ватерлиний (ВЛ), первая из которых совпадает с ОП. Осадку судна делят на четыре части ∆Т = Т/4.

КОРМА

НОС

формы корпуса и достаточной точности вычислений его геометрических размеров принимают 21 шпангоут, т. е. длину судна при построении теоретического чертежа делят на 20 частей. Каждая часть называется теоретической шпацией и имеет длину ∆L = L/20.

КОРМА

НОС

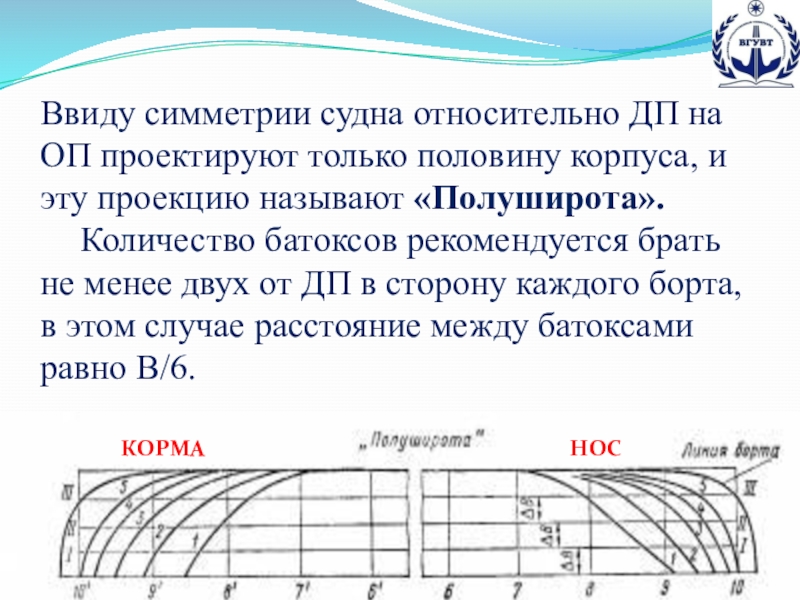

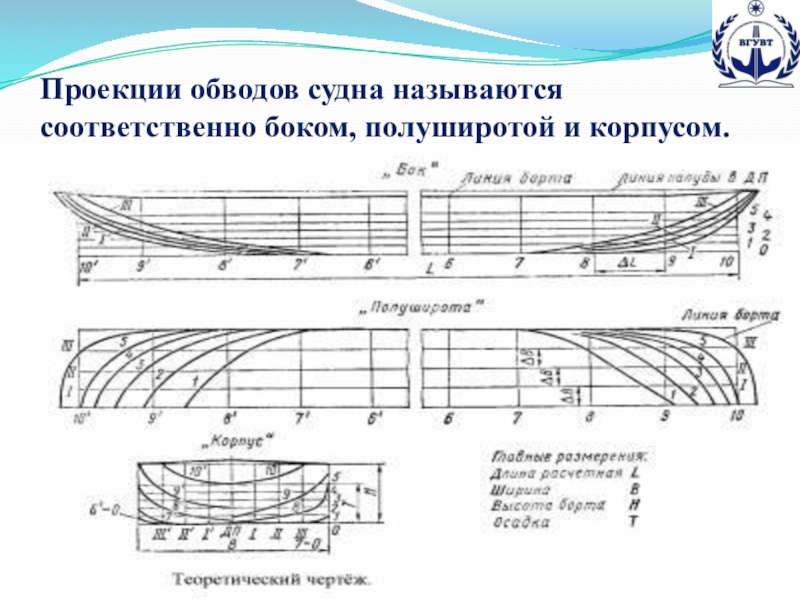

и эту проекцию называют «Полуширота». Количество батоксов рекомендуется брать не менее двух от ДП в сторону каждого борта, в этом случае расстояние между батоксами равно В/6.

КОРМА

НОС

: 100 от натуральных размеров судна. Для маломерных судов могут быть приняты более крупные масштабы теоретических чертежей.

«Теоретический чертеж судна, его назначение»
Цель работы: Изучить теоретический чертеж судна;
Ознакомиться с судостроительным черчением;
Воспитать чувство ответственности при самостоятельном изучении материала.

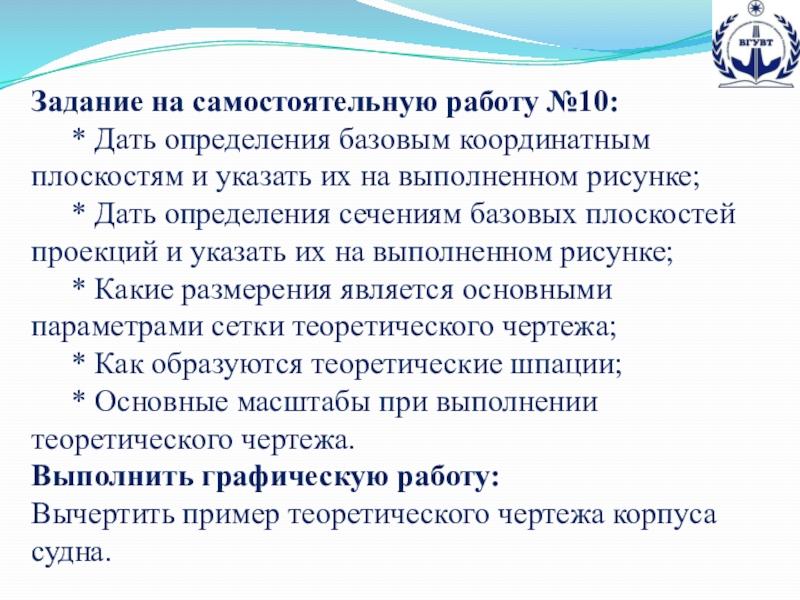

Задание: Самостоятельно по учебнику и материалам Интернет-ресурса изучить данный материал

указать их на выполненном рисунке; * Дать определения сечениям базовых плоскостей проекций и указать их на выполненном рисунке; * Какие размерения является основными параметрами сетки теоретического чертежа; * Как образуются теоретические шпации; * Основные масштабы при выполнении теоретического чертежа. Выполнить графическую работу: Вычертить пример теоретического чертежа корпуса судна.
