Презентация, доклад по предмету теория и устройство судна на тему Буксирное устройство
Содержание
- 1. Презентация по предмету теория и устройство судна на тему Буксирное устройство
- 2. Буксирное устройство – комплекс изделий и механизмов,

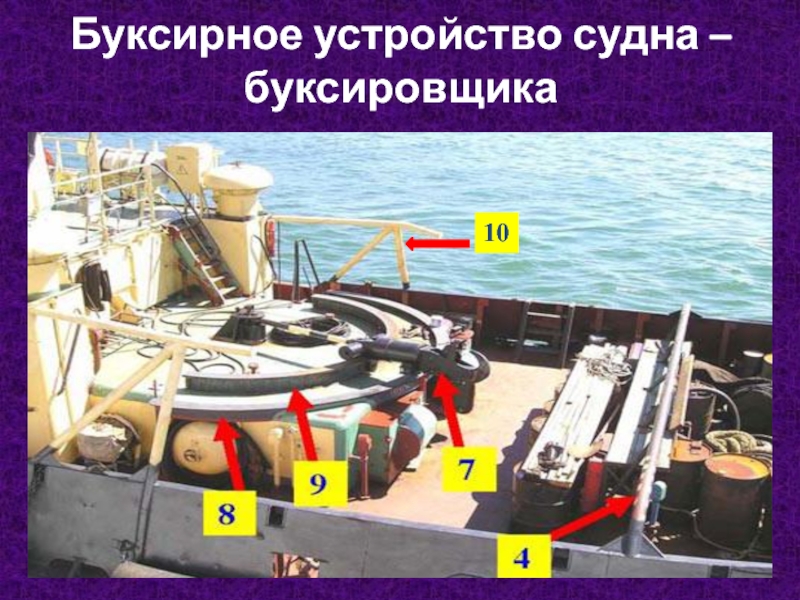

- 3. Буксирное устройство судна – буксировщика 10
- 4. Буксирные гакиБуксирные гакиа) –простой; б) – полуавтоматический;
- 5. Буксирная лебедка предназначена для регулирования в
- 6. Кормовой буксирный клюз предназначен для ограничения

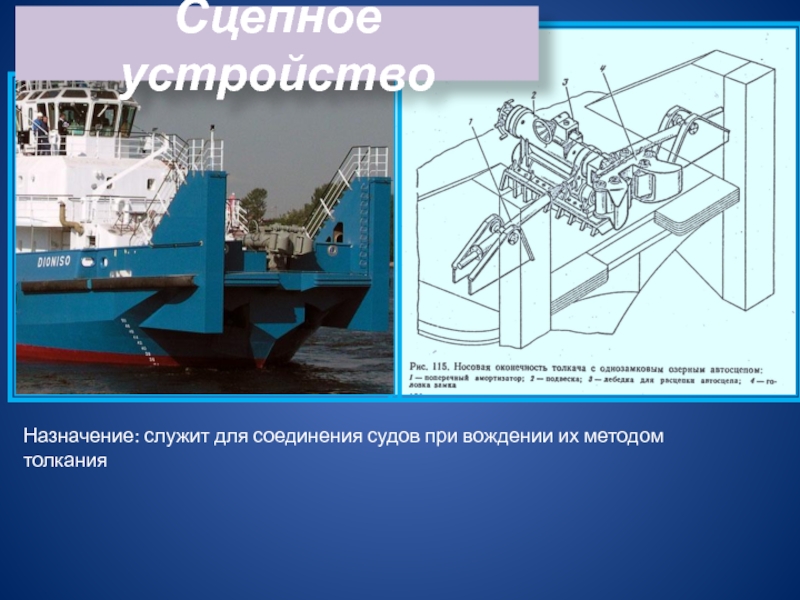

- 7. Сцепное устройствоНазначение: служит для соединения судов при вождении их методом толкания

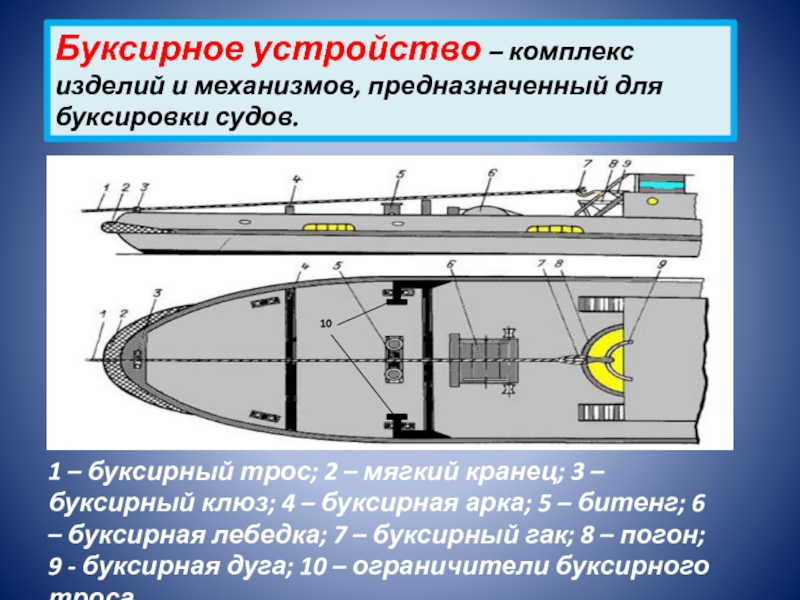

Буксирное устройство – комплекс изделий и механизмов, предназначенный для буксировки судов.1 – буксирный трос; 2 – мягкий кранец; 3 – буксирный клюз; 4 – буксирная арка; 5 – битенг; 6 – буксирная лебедка; 7 – буксирный
Слайд 2Буксирное устройство – комплекс изделий и механизмов, предназначенный для буксировки судов.
1
– буксирный трос; 2 – мягкий кранец; 3 – буксирный клюз; 4 – буксирная арка; 5 – битенг; 6 – буксирная лебедка; 7 – буксирный гак; 8 – погон; 9 - буксирная дуга; 10 – ограничители буксирного троса
10
Слайд 4Буксирные гаки
Буксирные гаки
а) –простой; б) – полуавтоматический; в) – автоматический
Гак закрепляют
на буксирной дуге, расположенной в горизонтальной плоскости. Параллельно буксирной дуге часто устанавливают погон, на котором лежит гак, имеющий значительную массу.
Гак к буксирной дуге крепят через пружинные амортизаторы.
Гак к буксирной дуге крепят через пружинные амортизаторы.

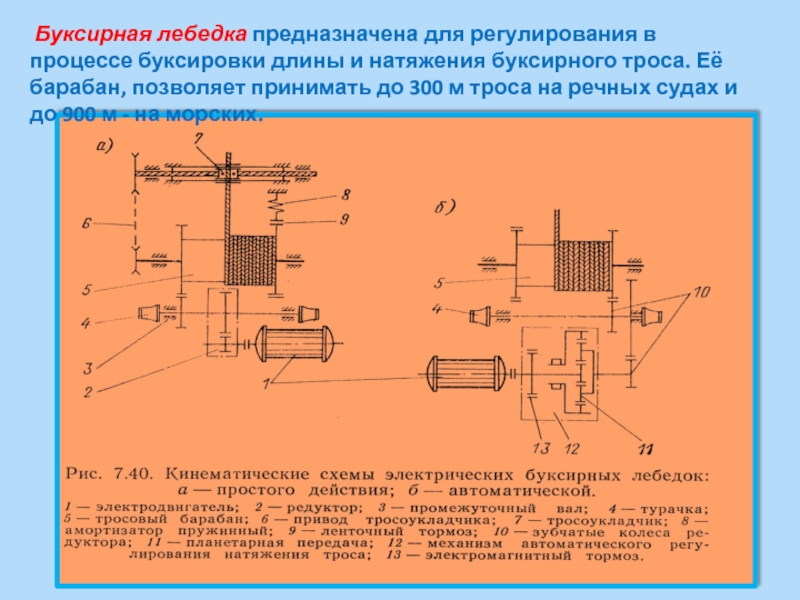

Слайд 5 Буксирная лебедка предназначена для регулирования в процессе буксировки длины и
натяжения буксирного троса. Её барабан, позволяет принимать до 300 м троса на речных судах и до 900 м - на морских.

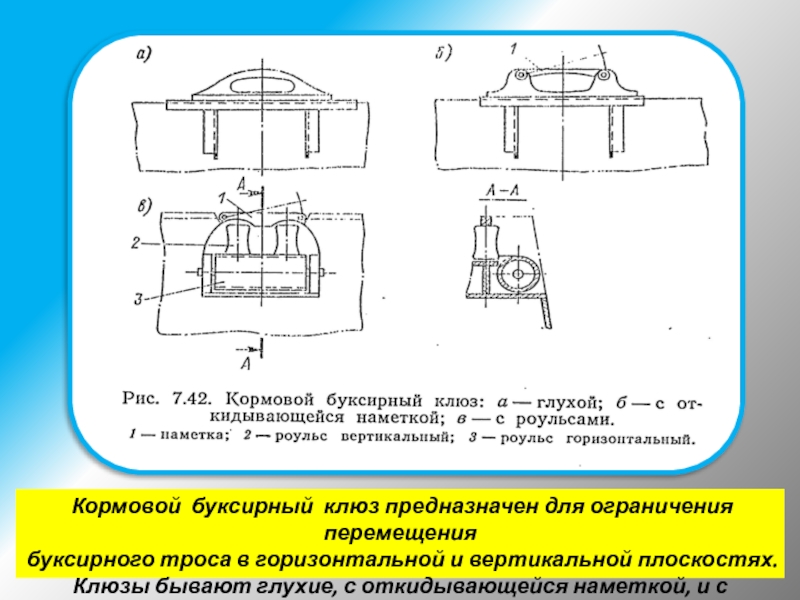

Слайд 6 Кормовой буксирный клюз предназначен для ограничения перемещения
буксирного троса в горизонтальной
и вертикальной плоскостях. Клюзы бывают глухие, с откидывающейся наметкой, и с роульсами.
