Презентация, доклад по предмету теория и устройство судна на тему Шлюпочное устройство (для спецальностей водного транспорта и дополнительного образования)

Презентация на тему Презентация по предмету теория и устройство судна на тему Шлюпочное устройство (для спецальностей водного транспорта и дополнительного образования), предмет презентации: Разное. Этот материал в формате pptx (PowerPoint) содержит 23 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

Слайды и текст этой презентации

Слайд 1
Презентация по предмету  теория и устройство судна  на тему: ШЛЮПОЧНОЕ УСТРОЙСТВОВыполнил: преподаватель ПФ ФГБОУ ВО
Текст слайда:

Презентация по предмету теория и устройство судна на тему: ШЛЮПОЧНОЕ УСТРОЙСТВО

Выполнил:
преподаватель ПФ ФГБОУ ВО «ВГУВТ»
Роман Эдуардович Шафранов

ФЕДЕРАЛЬНОЕ АГЕНСТВО МОРСКОГО И РЕЧНОГО ФЛОТА
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Волжский государственный университет водного транспорта»


Слайд 2

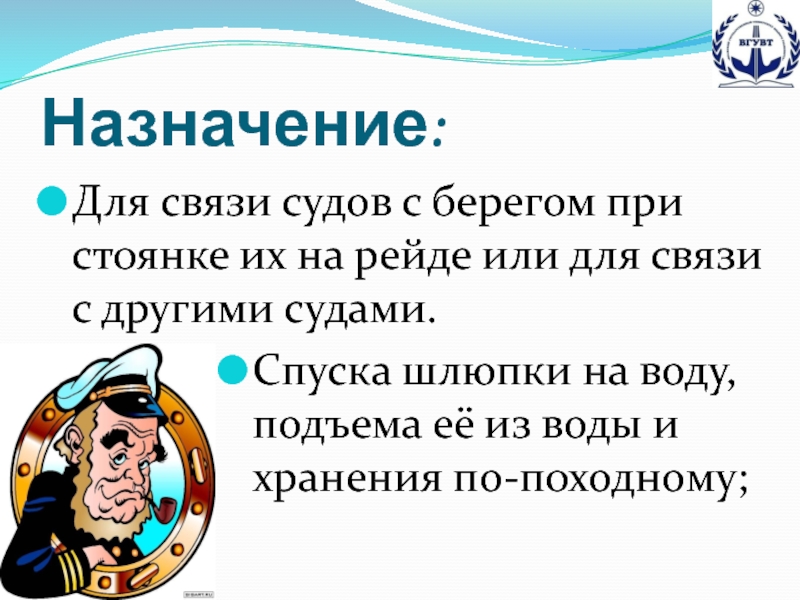

Назначение:Для связи судов с берегом при стоянке их на рейде или для связи с другими судами.Спуска шлюпки
Текст слайда:

Назначение:

Для связи судов с берегом при стоянке их на рейде или для связи с другими судами.
Спуска шлюпки на воду, подъема её из воды и хранения по-походному;


Слайд 3

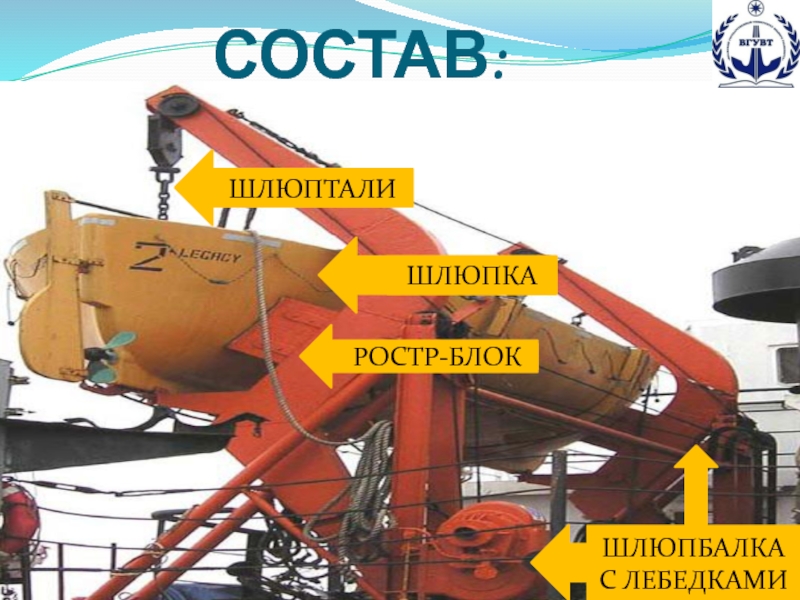

СОСТАВ:ШЛЮПКАШЛЮПТАЛИРОСТР-БЛОКШЛЮПБАЛКА С ЛЕБЕДКАМИ
Текст слайда:

СОСТАВ:

ШЛЮПКА

ШЛЮПТАЛИ

РОСТР-БЛОК

ШЛЮПБАЛКА С ЛЕБЕДКАМИ


Слайд 4

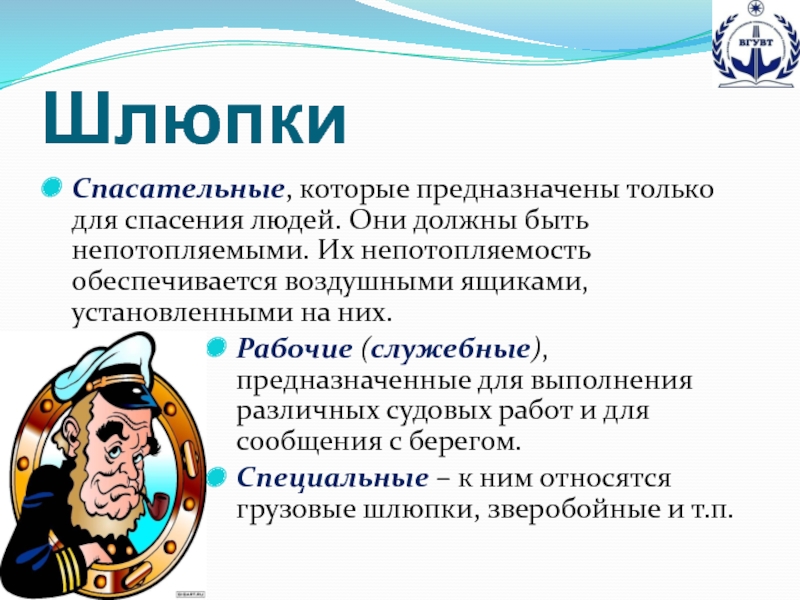

ШлюпкиСпасательные, которые предназначены только для спасения людей. Они должны быть непотопляемыми. Их непотопляемость обеспечивается воздушными ящиками, установленными
Текст слайда:

Шлюпки

Спасательные, которые предназначены только для спасения людей. Они должны быть непотопляемыми. Их непотопляемость обеспечивается воздушными ящиками, установленными на них.
Рабочие (служебные), предназначенные для выполнения различных судовых работ и для сообщения с берегом.
Специальные – к ним относятся грузовые шлюпки, зверобойные и т.п.


Слайд 5

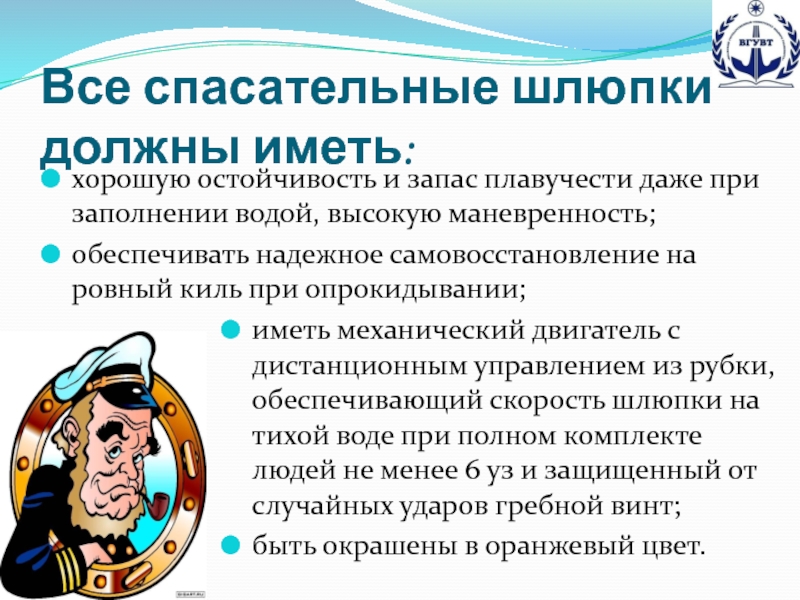

Все спасательные шлюпки  должны иметь:хорошую остойчивость и запас плавучести даже при заполнении водой, высокую маневренность;обеспечивать надежное
Текст слайда:

Все спасательные шлюпки должны иметь:

хорошую остойчивость и запас плавучести даже при заполнении водой, высокую маневренность;
обеспечивать надежное самовосстановление на ровный киль при опрокидывании;
иметь механический двигатель с дистанционным управлением из рубки, обеспечивающий скорость шлюпки на тихой воде при полном комплекте людей не менее 6 уз и защищенный от случайных ударов гребной винт;
быть окрашены в оранжевый цвет.


Слайд 6

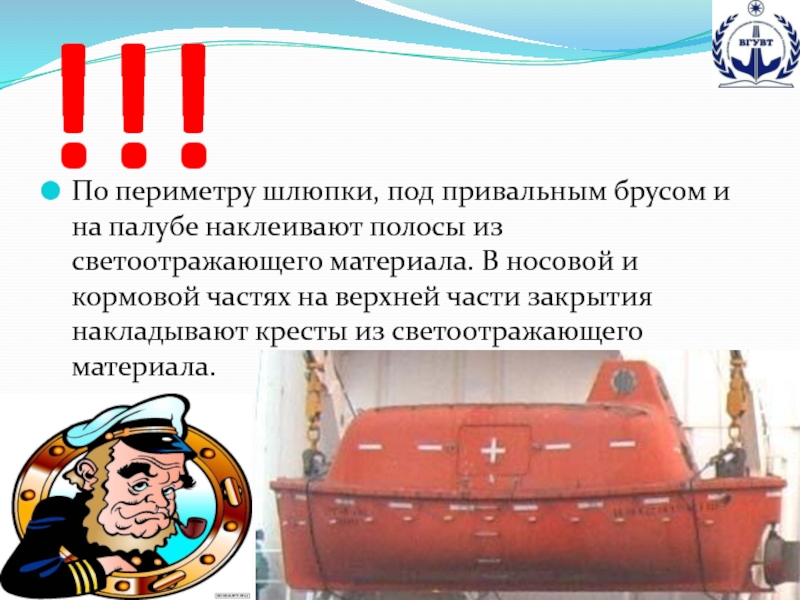

!!!По периметру шлюпки, под привальным брусом и на палубе наклеивают полосы из светоотражающего материала. В носовой и
Текст слайда:

!!!

По периметру шлюпки, под привальным брусом и на палубе наклеивают полосы из светоотражающего материала. В носовой и кормовой частях на верхней части закрытия накладывают кресты из светоотражающего материала.


Слайд 7

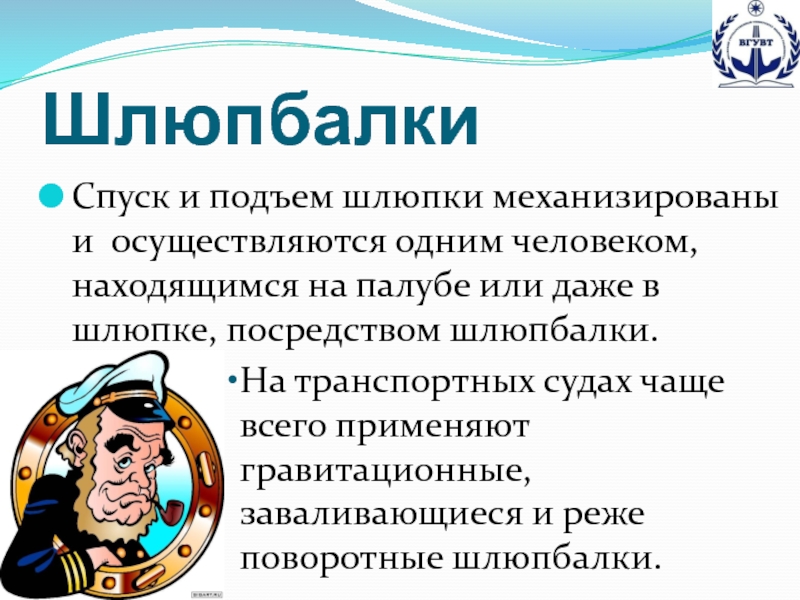

ШлюпбалкиСпуск и подъем шлюпки механизированы и осуществляются одним человеком, находящимся на палубе или даже в шлюпке, посредством
Текст слайда:

Шлюпбалки

Спуск и подъем шлюпки механизированы и осуществляются одним человеком, находящимся на палубе или даже в шлюпке, посредством шлюпбалки.
На транспортных судах чаще всего применяют гравитационные, заваливающиеся и реже поворотные шлюпбалки.


Слайд 8
Схема действия различных шлюпбалок: а — поворотной; б — заваливающейся; в – гравитационной
Текст слайда:

Схема действия различных шлюпбалок:
а — поворотной; б — заваливающейся; в – гравитационной


Слайд 9

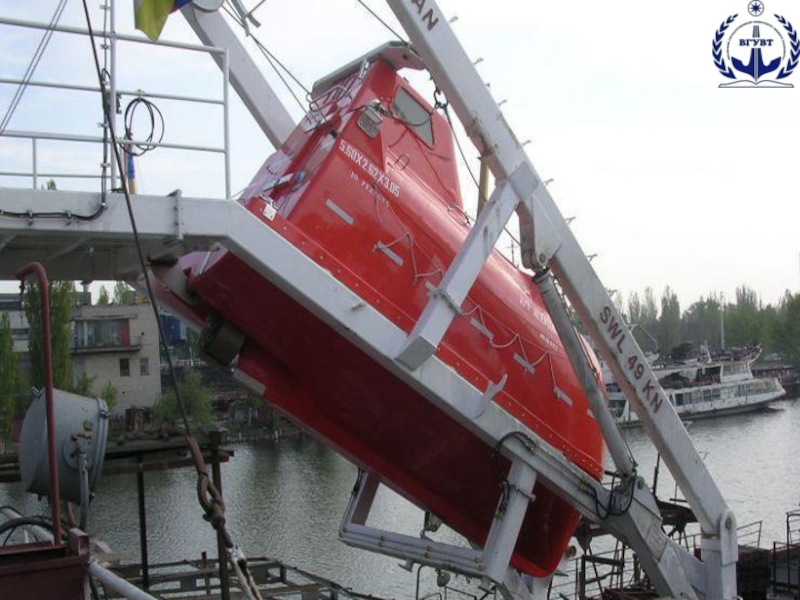

Шлюпка на наклонном спусковом устройстве
Текст слайда:

Шлюпка на наклонном спусковом устройстве


Слайд 11

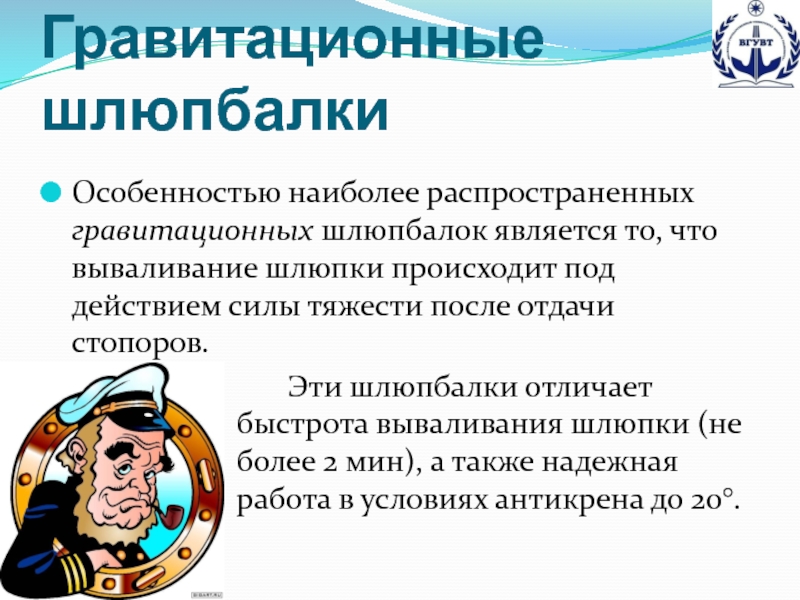

Гравитационные шлюпбалкиОсобенностью наиболее распространенных гравитационных шлюпбалок является то, что вываливание шлюпки происходит под действием силы тяжести после
Текст слайда:

Гравитационные шлюпбалки

Особенностью наиболее распространенных гравитационных шлюпбалок является то, что вываливание шлюпки происходит под действием силы тяжести после отдачи стопоров.
Эти шлюпбалки отличает быстрота вываливания шлюпки (не более 2 мин), а также надежная работа в условиях антикрена до 20°.


Слайд 12

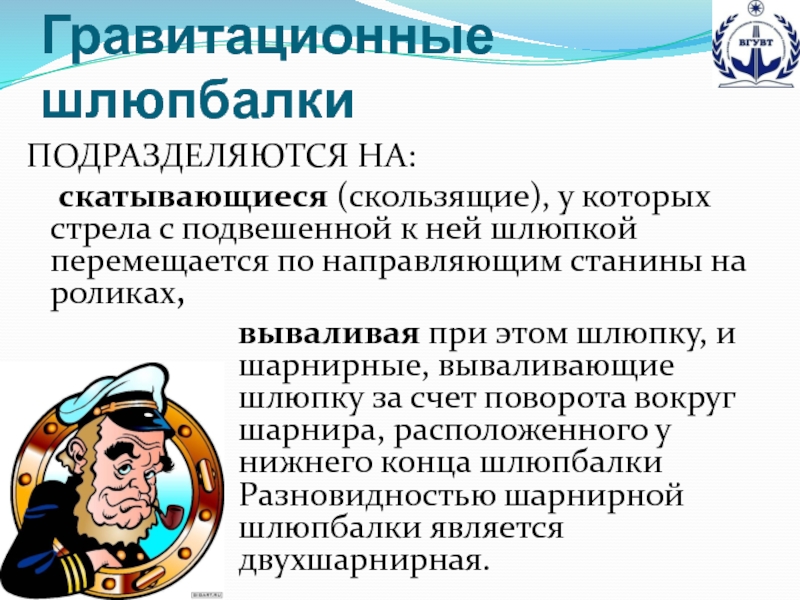

ПОДРАЗДЕЛЯЮТСЯ НА: скатывающиеся (скользящие), у которых стрела с подвешенной к ней шлюпкой перемещается по направляющим станины на
Текст слайда:

ПОДРАЗДЕЛЯЮТСЯ НА:
скатывающиеся (скользящие), у которых стрела с подвешенной к ней шлюпкой перемещается по направляющим станины на роликах,
вываливая при этом шлюпку, и шарнирные, вываливающие шлюпку за счет поворота вокруг шарнира, расположенного у нижнего конца шлюпбалки Разновидностью шарнирной шлюпбалки является двухшарнирная.

Гравитационные шлюпбалки


Слайд 13
Гравитационная скользящая шлюпбалка с направляющей. 1 — стрела шлюпбалки; 2 — лопарь шлюп-талей;3 — направляющая станины;4 —
Текст слайда:

Гравитационная скользящая шлюпбалка с направляющей. 1 — стрела шлюпбалки;
2 — лопарь шлюп-талей;
3 — направляющая станины;
4 — ролики;
5 — шлюпбалка после вываливания за борт.

Гравитационная скользящая шлюпбалка


Слайд 14

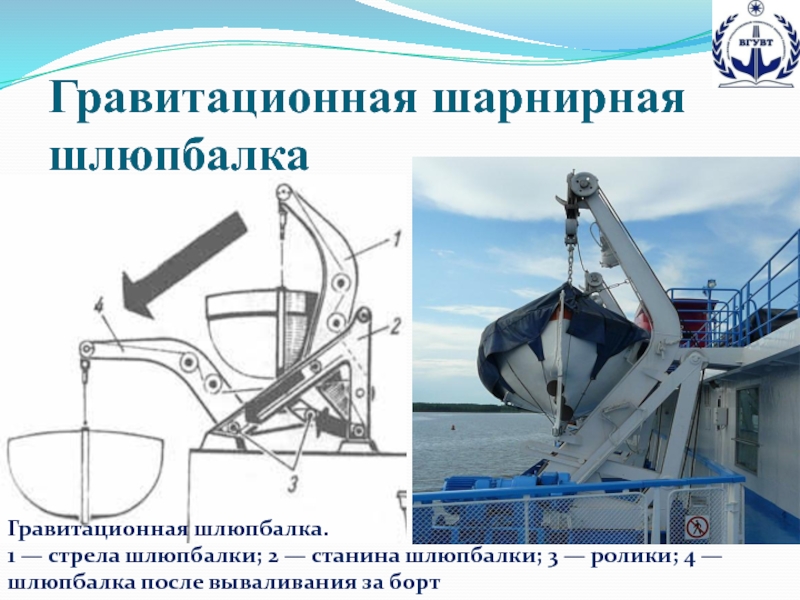

Гравитационная шлюпбалка. 1 — стрела шлюпбалки; 2 — станина шлюпбалки; 3 — ролики; 4 — шлюпбалка после
Текст слайда:

Гравитационная шлюпбалка. 1 — стрела шлюпбалки; 2 — станина шлюпбалки; 3 — ролики; 4 — шлюпбалка после вываливания за борт

Гравитационная шарнирная шлюпбалка


Слайд 15

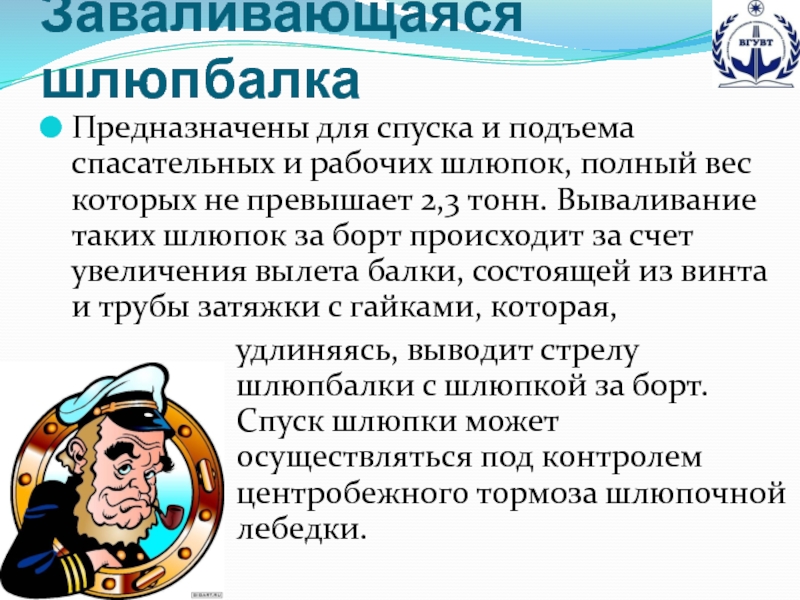

Заваливающаяся шлюпбалкаПредназначены для спуска и подъема спасательных и рабочих шлюпок, полный вес которых не превышает 2,3 тонн.
Текст слайда:

Заваливающаяся шлюпбалка

Предназначены для спуска и подъема спасательных и рабочих шлюпок, полный вес которых не превышает 2,3 тонн. Вываливание таких шлюпок за борт происходит за счет увеличения вылета балки, состоящей из винта и трубы затяжки с гайками, которая,
удлиняясь, выводит стрелу шлюпбалки с шлюпкой за борт. Спуск шлюпки может осуществляться под контролем центробежного тормоза шлюпочной лебедки.


Слайд 16
1 — винт;2 — стрела шлюпбагки; 3 — шлюпбалка после поворота.Заваливающаяся шлюпбалка
Текст слайда:

1 — винт;
2 — стрела шлюпбагки;
3 — шлюпбалка после поворота.

Заваливающаяся шлюпбалка


Слайд 17
Поворотная шлюпбалкаПоворотные (радиальные) шлюпбалки считают устаревшими, и их применяют только на малых судах или для рабочих шлюпок.
Текст слайда:

Поворотная шлюпбалка

Поворотные (радиальные) шлюпбалки считают устаревшими, и их применяют только на малых судах или для рабочих шлюпок. Вываливание шлюпок за борт осуществляется вручную, спуск или
подъем может происходить как вручную, так и при помощи шлюпочной лебедки.


Слайд 18
1 — топрик;2 — шлюп-тали; 3 — бакштаги; 4 — шлюпбалка.Поворотная шлюпбалка
Текст слайда:

1 — топрик;
2 — шлюп-тали;
3 — бакштаги;
4 — шлюпбалка.

Поворотная шлюпбалка


Слайд 19

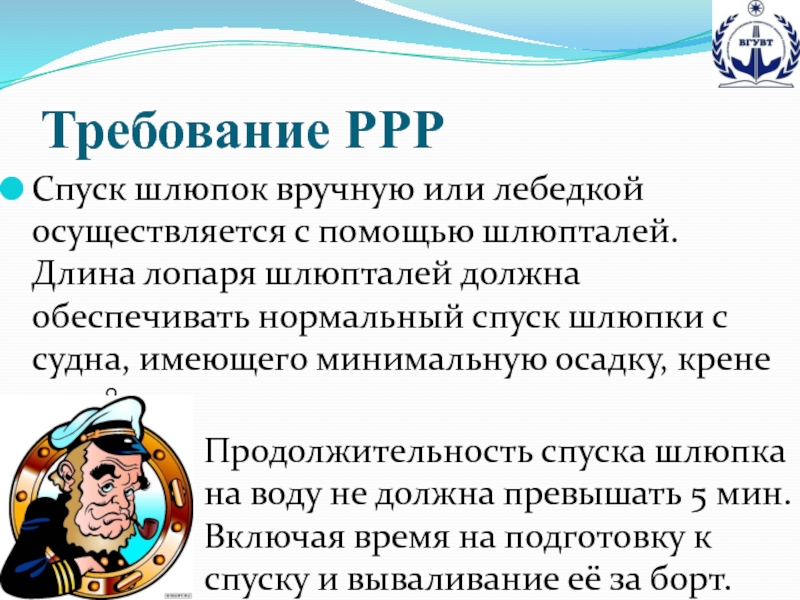

Требование РРРСпуск шлюпок вручную или лебедкой осуществляется с помощью шлюпталей. Длина лопаря шлюпталей должна обеспечивать нормальный спуск
Текст слайда:

Требование РРР

Спуск шлюпок вручную или лебедкой осуществляется с помощью шлюпталей. Длина лопаря шлюпталей должна обеспечивать нормальный спуск шлюпки с судна, имеющего минимальную осадку, крене до 15°.
Продолжительность спуска шлюпка на воду не должна превышать 5 мин. Включая время на подготовку к спуску и вываливание её за борт.


Слайд 20

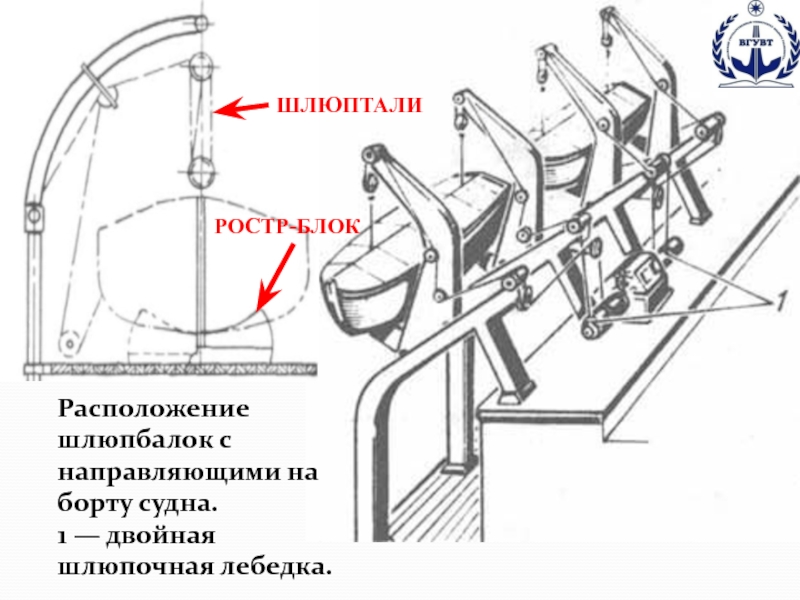

Расположение шлюпбалок с направляющими на борту судна. 1 — двойная шлюпочная лебедка.РОСТР-БЛОКШЛЮПТАЛИ
Текст слайда:

Расположение шлюпбалок с направляющими на борту судна. 1 — двойная шлюпочная лебедка.

РОСТР-БЛОК

ШЛЮПТАЛИ


Слайд 21
Шлюпки по-походному устанавливаются на специальные деревянные подушки, называемые ростр-блоками, и крепятся при помощи найтовов – гибких креплений.			У
Текст слайда:

Шлюпки по-походному устанавливаются на специальные деревянные подушки, называемые ростр-блоками, и крепятся при помощи найтовов – гибких креплений.
У гравитационных балок шлюпки стоят на специальном упоре.


Слайд 22
КОНТРОЛЬНЫЕ ВОПРОСЫВ чем преимущество гравитационных шлюпбалок перед поворотными и заваливающимися?Должны ли наклеиваться светоотражающие полосы на надстройку спасательной
Текст слайда:

КОНТРОЛЬНЫЕ ВОПРОСЫ

В чем преимущество гравитационных шлюпбалок перед поворотными и заваливающимися?
Должны ли наклеиваться светоотражающие полосы на надстройку спасательной шлюпки?
Какие бываю шлюпки?
Что такое топрик и для чего предназначен шкентель с мусингами?


Слайд 23

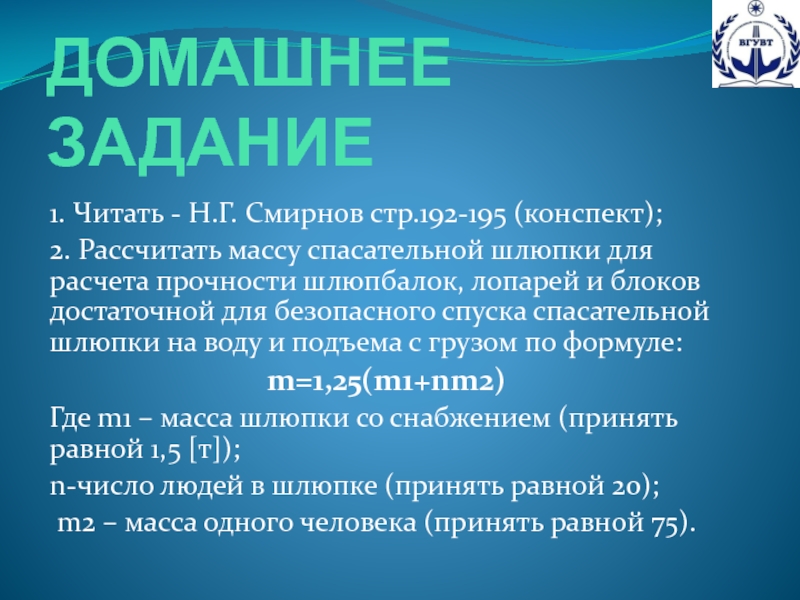

ДОМАШНЕЕ ЗАДАНИЕ1. Читать - Н.Г. Смирнов стр.192-195 (конспект);2. Рассчитать массу спасательной шлюпки для расчета прочности шлюпбалок, лопарей
Текст слайда:

ДОМАШНЕЕ ЗАДАНИЕ

1. Читать - Н.Г. Смирнов стр.192-195 (конспект);
2. Рассчитать массу спасательной шлюпки для расчета прочности шлюпбалок, лопарей и блоков достаточной для безопасного спуска спасательной шлюпки на воду и подъема с грузом по формуле:
m=1,25(m1+nm2)
Где m1 – масса шлюпки со снабжением (принять равной 1,5 [т]);
n-число людей в шлюпке (принять равной 20);
m2 – масса одного человека (принять равной 75).
