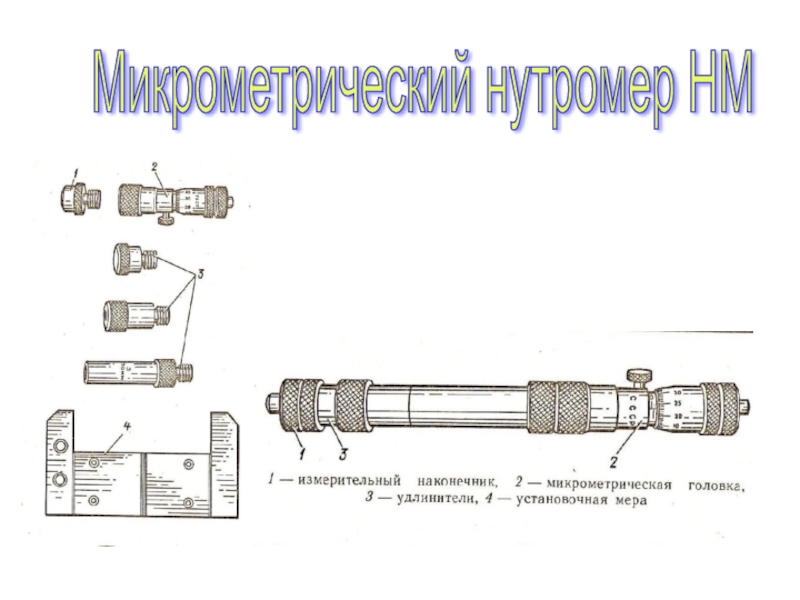

6. Микрометрический нутромер НМ

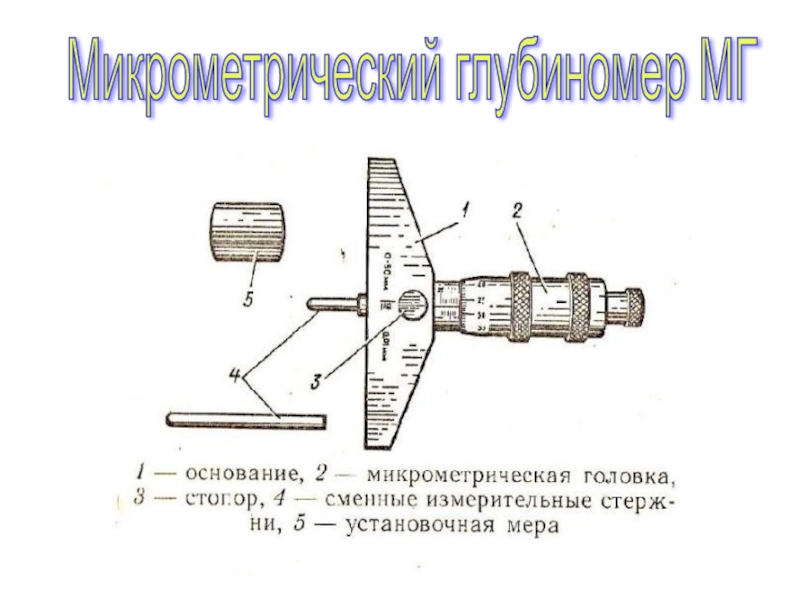

7. Микрометрический глубиномер МГ
8. Слайд 8
9. Слайд 9

Микрометрическими инструментами называют средства измерения линейных размеров, основанные на использовании винтовой пары, называемой микропарой. Микропара служит размерным и преобразовательным устройством в микрометрических инструментах. К числу микрометрических инструментов относят: микрометры гладкие (МК); микрометрические глубиномеры (МГ); микрометрические нутромеры

Главная
Разное
Презентация по предмету технические измерения на тему Микрометрические инструменты

Слайд 1Микрометрические инструменты

Слайд 2Микрометрическими инструментами называют средства измерения линейных размеров, основанные на использовании винтовой

пары, называемой микропарой. Микропара служит размерным и преобразовательным устройством в микрометрических инструментах.

К числу микрометрических инструментов относят:
микрометры гладкие (МК);
микрометрические глубиномеры (МГ);
микрометрические нутромеры (НМ);
микрометры со вставками(МВП)

Микрометрическими инструментами называют средства измерения линейных размеров, основанные на использовании винтовой пары, называемой микропарой. Микропара служит размерным

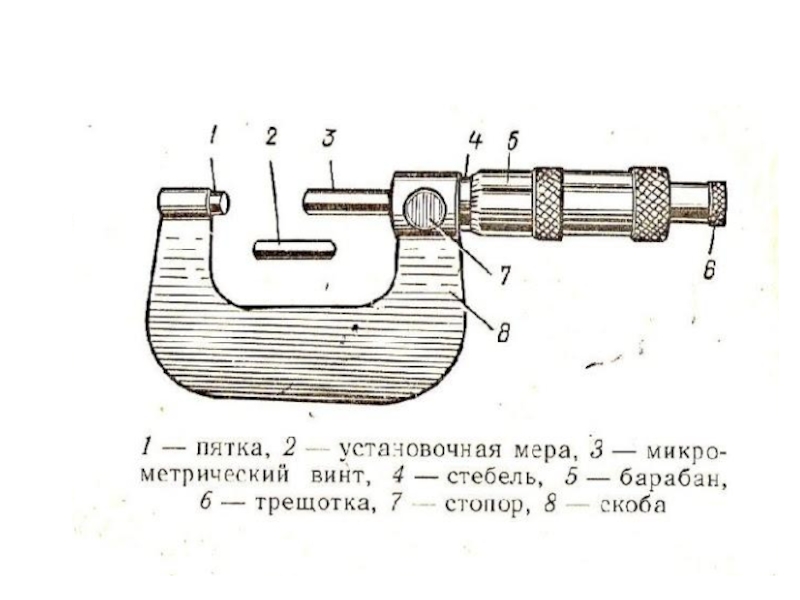

Слайд 3Микрометр МК

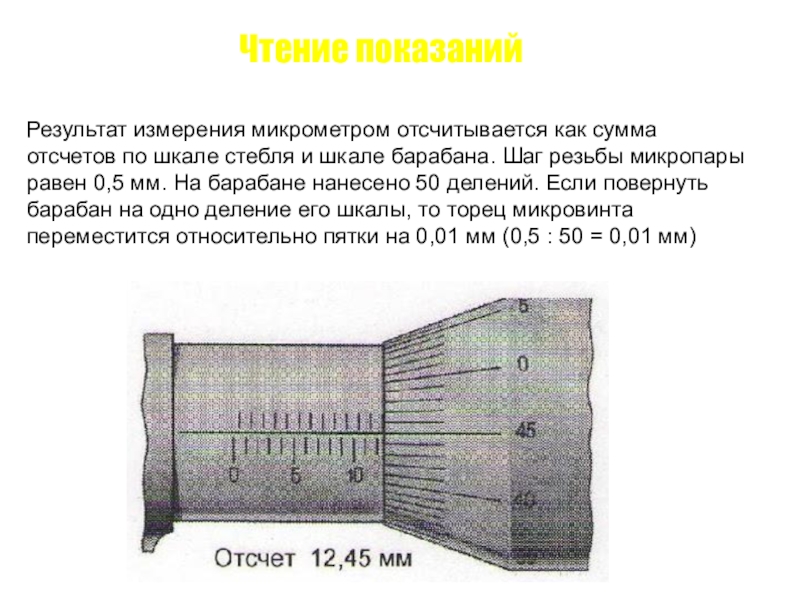

Слайд 4Результат измерения микрометром отсчитывается как сумма отсчетов по шкале стебля и

шкале барабана. Шаг резьбы микропары равен 0,5 мм. На барабане нанесено 50 делений. Если повернуть барабан на одно деление его шкалы, то торец микровинта переместится относительно пятки на 0,01 мм (0,5 : 50 = 0,01 мм)

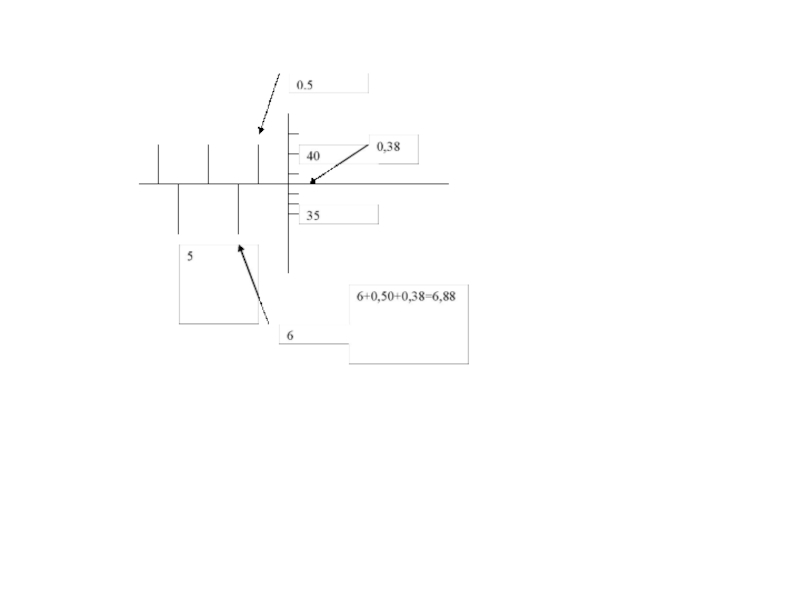

Чтение показаний
