Презентация, доклад по предмету Слесарное дело - Резьба, резьбовые соединения.

Преподаватель: Гусев С.Ю.

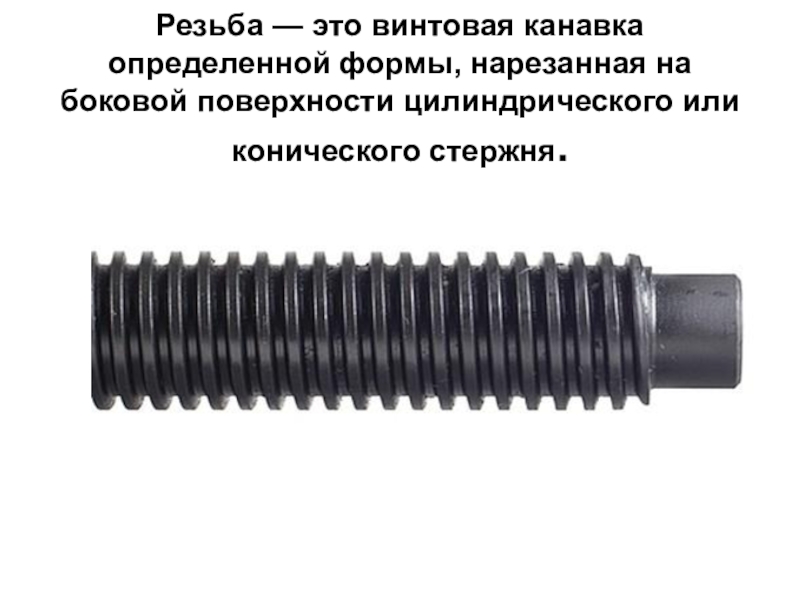

цилиндрического или конического стержня.

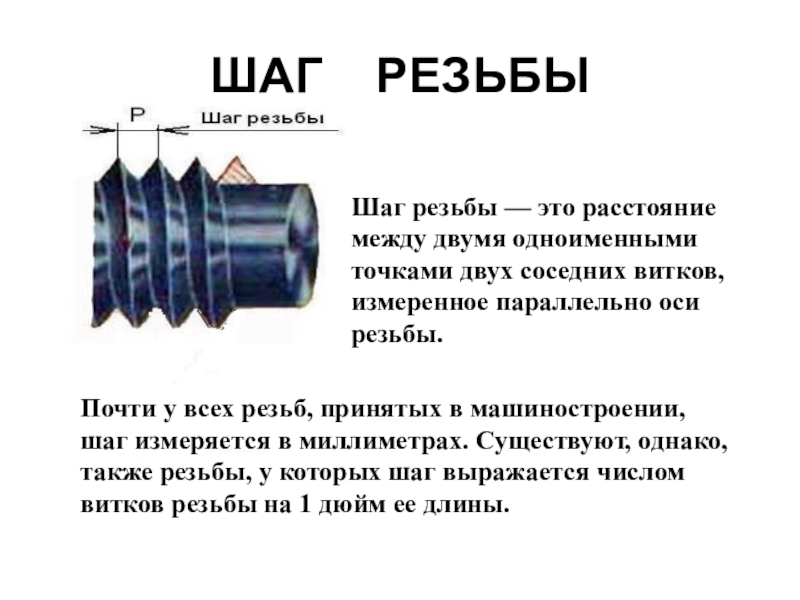

двух соседних витков, измеренное параллельно оси резьбы.

Почти у всех резьб, принятых в машиностроении, шаг измеряется в миллиметрах. Существуют, однако, также резьбы, у которых шаг выражается числом витков резьбы на 1 дюйм ее длины.

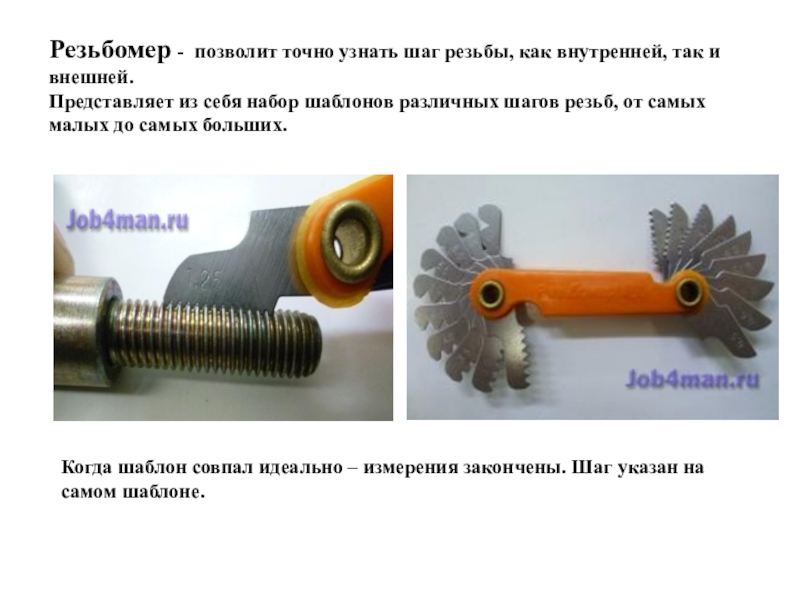

внешней. Представляет из себя набор шаблонов различных шагов резьб, от самых малых до самых больших.

Когда шаблон совпал идеально – измерения закончены. Шаг указан на самом шаблоне.

ниток резьбы и замеряем обыкновенной линейкой или штангенциркулем. Полученное измерение делим на десять. Результат вычисления и будет равен шагу резьбы.

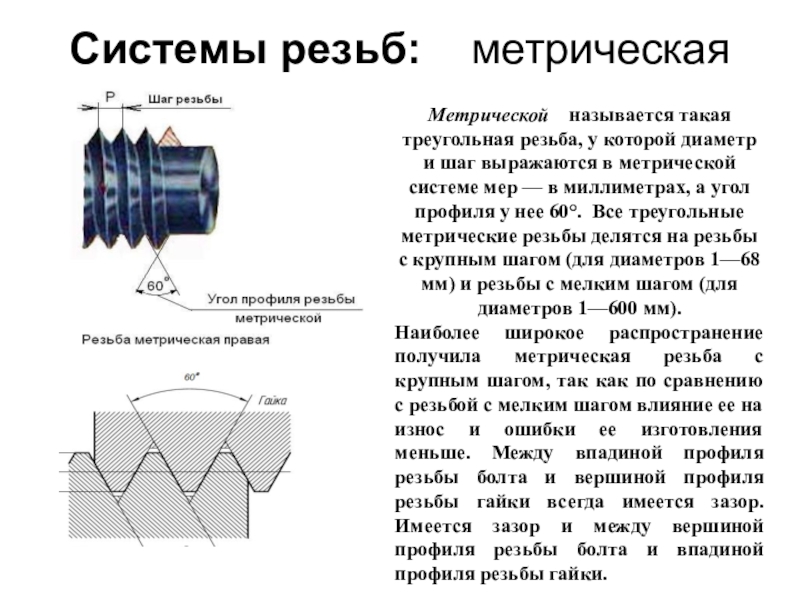

Метрической называется такая треугольная резьба, у которой диаметр и шаг выражаются в метрической системе мер — в миллиметрах, а угол профиля у нее 60°. Все треугольные метрические резьбы делятся на резьбы с крупным шагом (для диаметров 1—68 мм) и резьбы с мелким шагом (для диаметров 1—600 мм).
Наиболее широкое распространение получила метрическая резьба с крупным шагом, так как по сравнению с резьбой с мелким шагом влияние ее на износ и ошибки ее изготовления меньше. Между впадиной профиля резьбы болта и вершиной профиля резьбы гайки всегда имеется зазор. Имеется зазор и между вершиной профиля резьбы болта и впадиной профиля резьбы гайки.

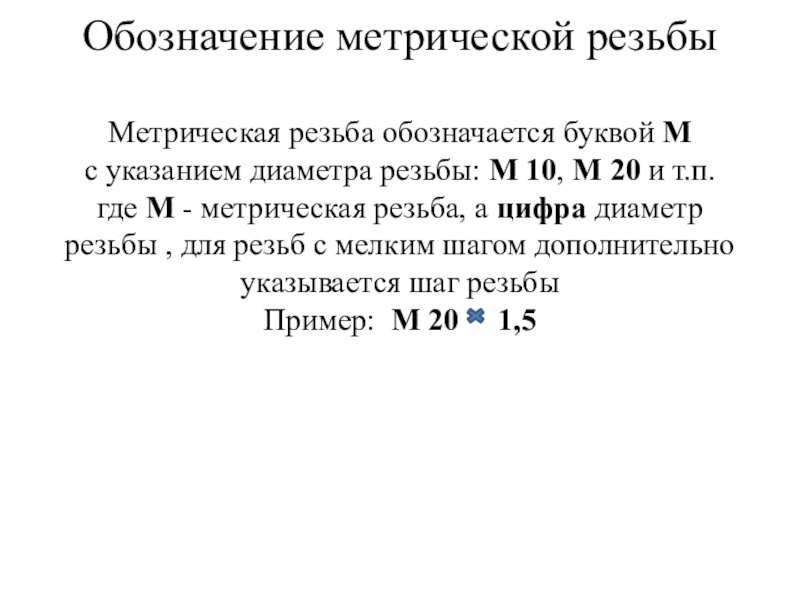

с указанием диаметра резьбы: М 10, М 20 и т.п. где М - метрическая резьба, а цифра диаметр резьбы , для резьб с мелким шагом дополнительно указывается шаг резьбы Пример: М 20 1,5

дюймах, а шаг резьбы —числом ниток на 1 дюйм (дюйм равен 25,4 мм). Угол профиля резьбы 55°. Дюймовая резьба применяется в старых машинах, а также в импортных машинах, ввозимых к нам из стран, где применяется дюймовая система.

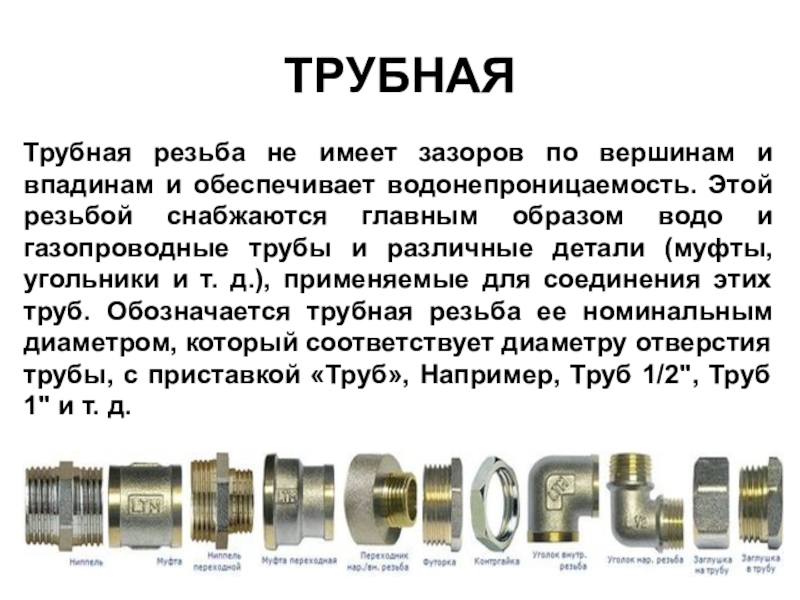

водонепроницаемость. Этой резьбой снабжаются главным образом водо и газопроводные трубы и различные детали (муфты, угольники и т. д.), применяемые для соединения этих труб. Обозначается трубная резьба ее номинальным диаметром, который соответствует диаметру отверстия трубы, с приставкой «Труб», Например, Труб 1/2", Труб 1" и т. д.

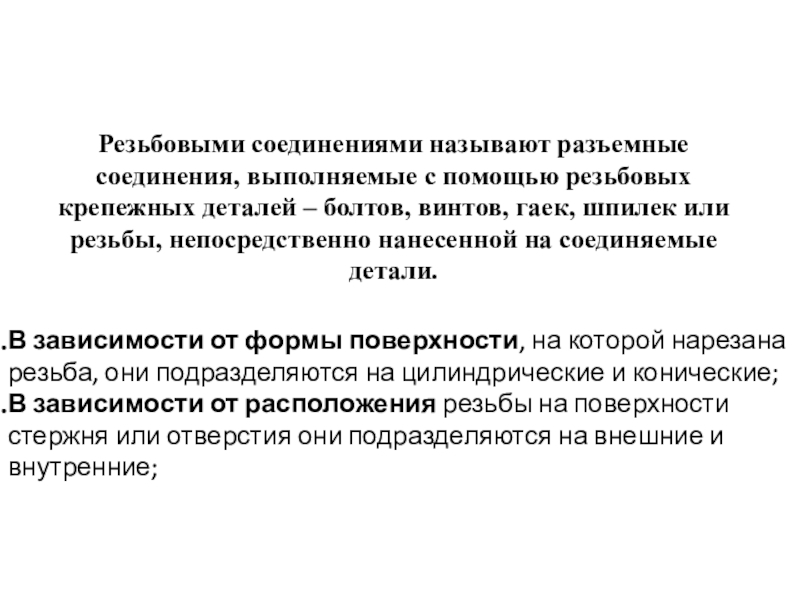

– болтов, винтов, гаек, шпилек или резьбы, непосредственно нанесенной на соединяемые детали.

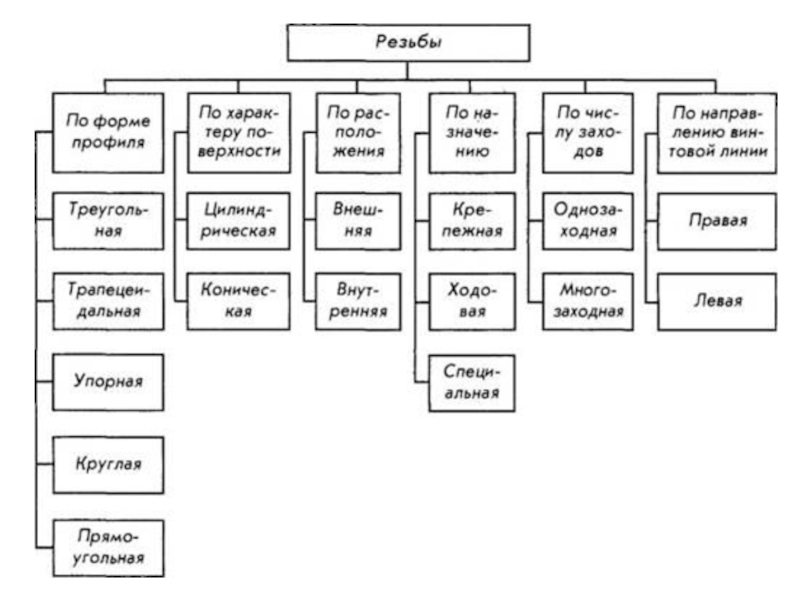

В зависимости от формы поверхности, на которой нарезана резьба, они подразделяются на цилиндрические и конические;
В зависимости от расположения резьбы на поверхности стержня или отверстия они подразделяются на внешние и внутренние;

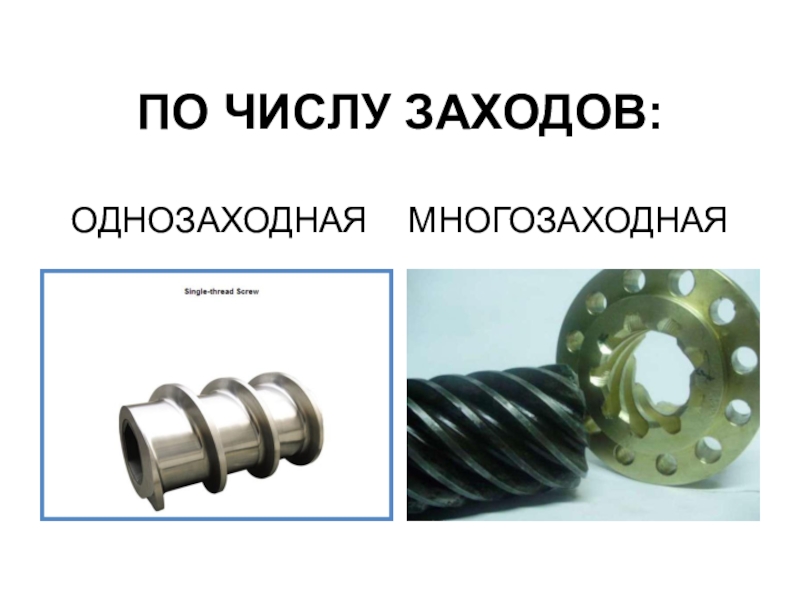

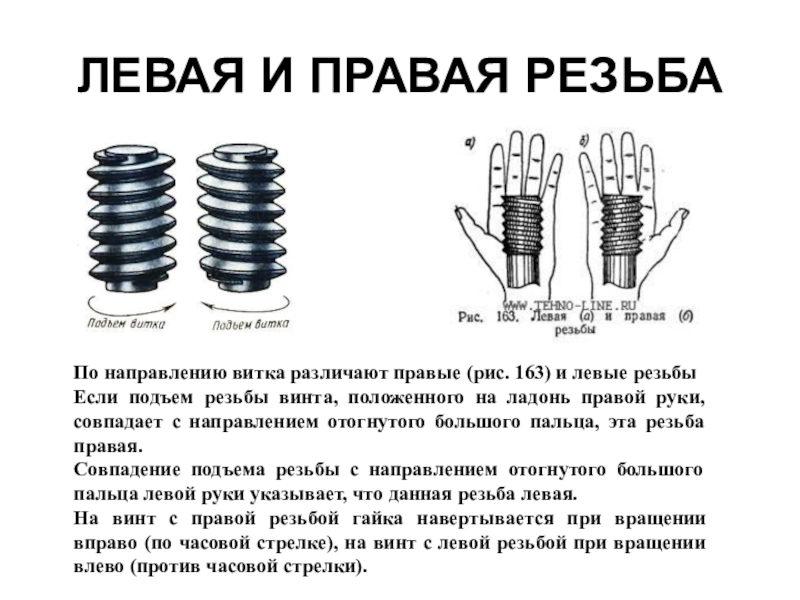

левые резьбы
Если подъем резьбы винта, положенного на ладонь правой руки, совпадает с направлением отогнутого большого пальца, эта резьба правая.
Совпадение подъема резьбы с направлением отогнутого большого пальца левой руки указывает, что данная резьба левая.
На винт с правой резьбой гайка навертывается при вращении вправо (по часовой стрелке), на винт с левой резьбой при вращении влево (против часовой стрелки).

метрической резьбы если шаг резьбы не указан (по умолчанию) согласно ГОСТ установлен крупный шаг 1,5 мм. Это значение вычитаем из 10 и получаем номинальный диаметр отверстия 8.5 мм М10X1.5 = 10 - 1,5 = 8.5
Аналогичным способом расчитываем диаметры отверстий для любых других резьб.

за
внимание
