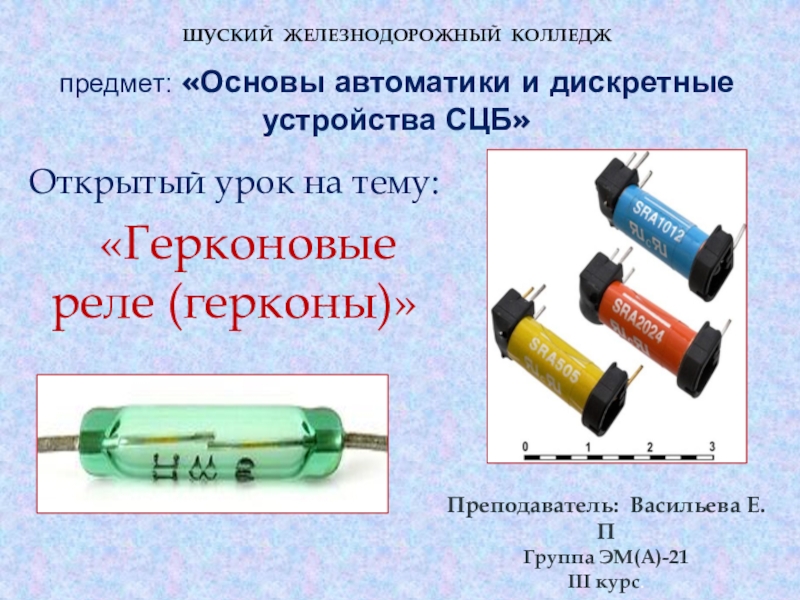

Презентация, доклад по предмету Основы автоматики и дискретные устройства СЦБ на тему Герконовые реле (герконы)

тему:
«Герконовые реле (герконы)»

Преподаватель: Васильева Е.П
Группа ЭМ(А)-21
III курс.

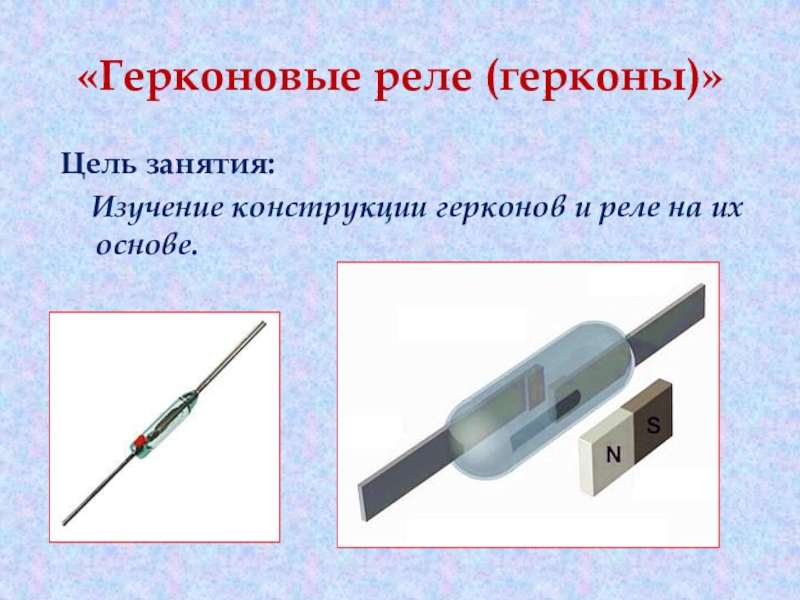

на их основе.

поляризованных и импульсных реле (по пройденным темам).
б) Письменный опрос домашнего задания по тестовым вопросам (выборочно).

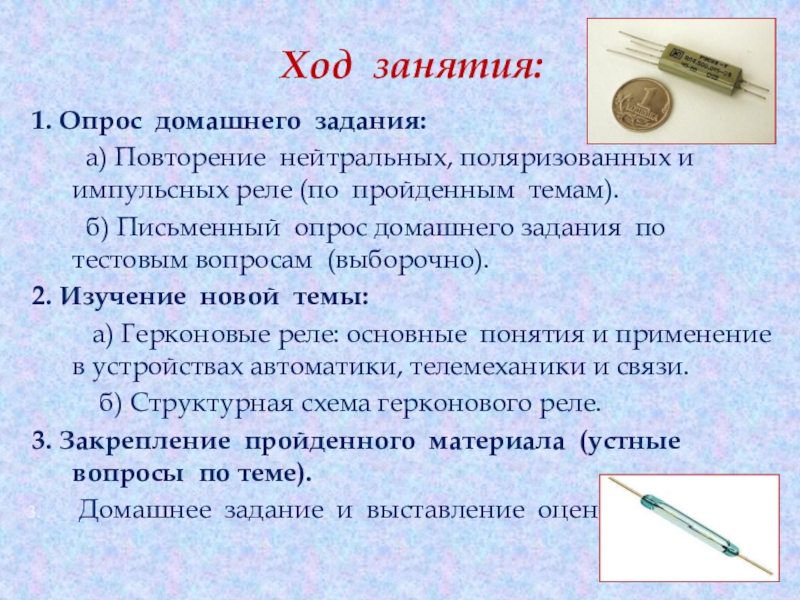

2. Изучение новой темы:
а) Герконовые реле: основные понятия и применение в устройствах автоматики, телемеханики и связи.
б) Структурная схема герконового реле.
3. Закрепление пройденного материала (устные вопросы по теме).
Домашнее задание и выставление оценок.

обозначает буква «Ш» в названии реле?
5. Что обозначает буква «А» в названии реле?
6. Что обозначает буква «О» в названии реле?

7. Дайте характеристику реле НМШ?







9. Дайте характеристику реле ИМШ?

8. Дайте характеристику реле ПМПШ?

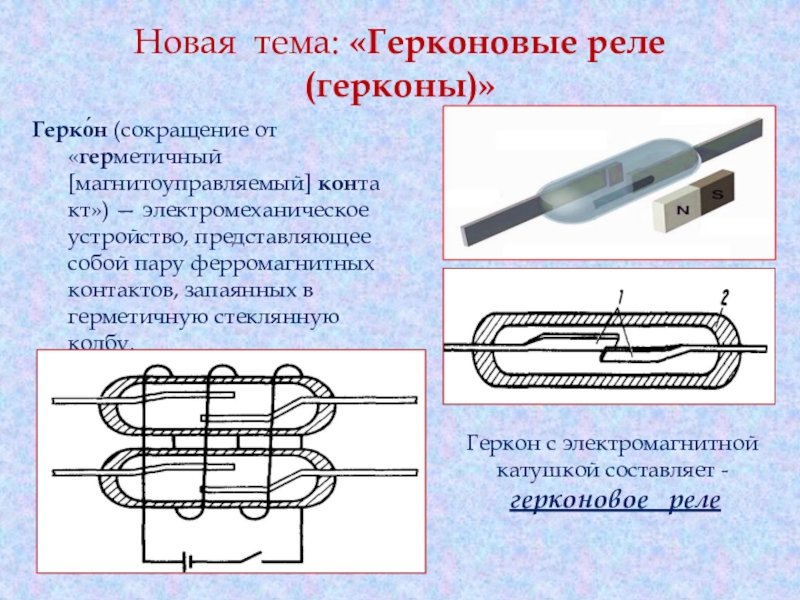

представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу.

Геркон с электромагнитной катушкой составляет -
герконовое реле

контактом - контакт разомкнут при отсутствии магнитного поля, и замыкается при наличии магнитного поля.
Геркон с размыкающимся контактом - контакт замкнут при отсутствии магнитного поля, и размыкается при наличии магнитного поля.
Геркон с переключающимся контактом имеет три вывода - при отсутствии магнитного поля замкнута одна пара выводов, а при наличии магнитного поля замкнута другая пара выводов.

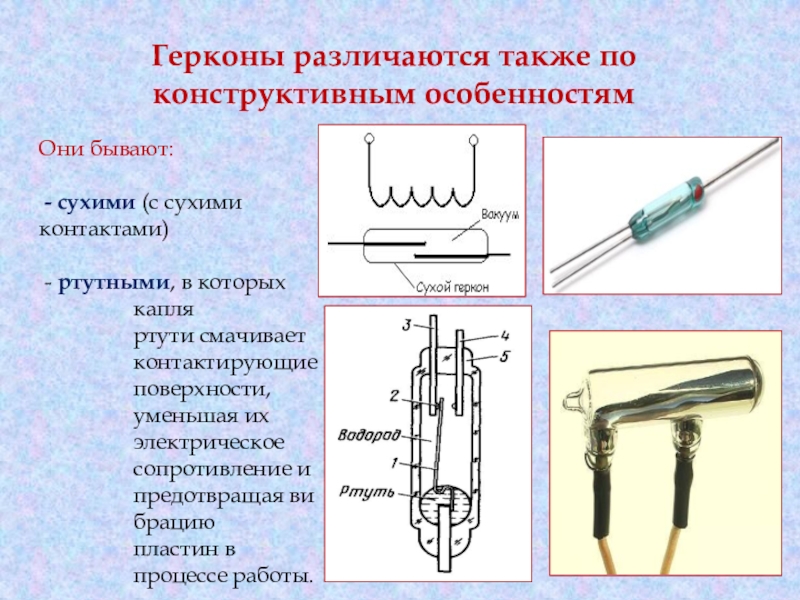

контактами)

- ртутными, в которых капля ртути смачивает контактирующие поверхности, уменьшая их электрическое сопротивление и предотвращая вибрацию пластин в процессе работы.

даже если при замыкании или размыкании между контактами возникает искра.
Долговечность герконов. Считается, что если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен, (хотя в технических данных на герконы указаны ограничения, 103—108 и больше срабатываний).
Меньший размер по сравнению с классическим реле, рассчитанным на такой же ток.
Отсутствие необходимости применения тугоплавких и драгоценных металлов для контактов.
Герконы почти бесшумны.
Высокое (относительно классических реле) быстродействие.

Недостатки:
Наличие дребезга при включении, что влечет за собой множественные срабатывания за небольшой промежуток времени.
Необходимость создания магнитного поля.
Восприимчивость к внешним магнитным полям, необходимость защиты от них.
Сложность монтажа.
Хрупкость — герконы нельзя использовать в условиях сильных вибраций и ударных нагрузок.
Ограниченная скорость срабатывания.
Возможность самопроизвольного размыкания контактов геркона при больших токах.
Иногда контакты «залипают» (остаются в замкнутом состоянии) — такой геркон подлежит замене.

Преимущества и недостатки герконовых реле

в импульсных рельсовых цепях переменного тока. Являются штепсельными реле, предназначенными для установки на стативах и в релейных шкафах.

Магнитная система реле ИВГ:

втулка 2 с контргайкой 1
катушка 3
ярмо 4
сердечник 5
пружиной 6
втулка7 с герконом
Резистор 8

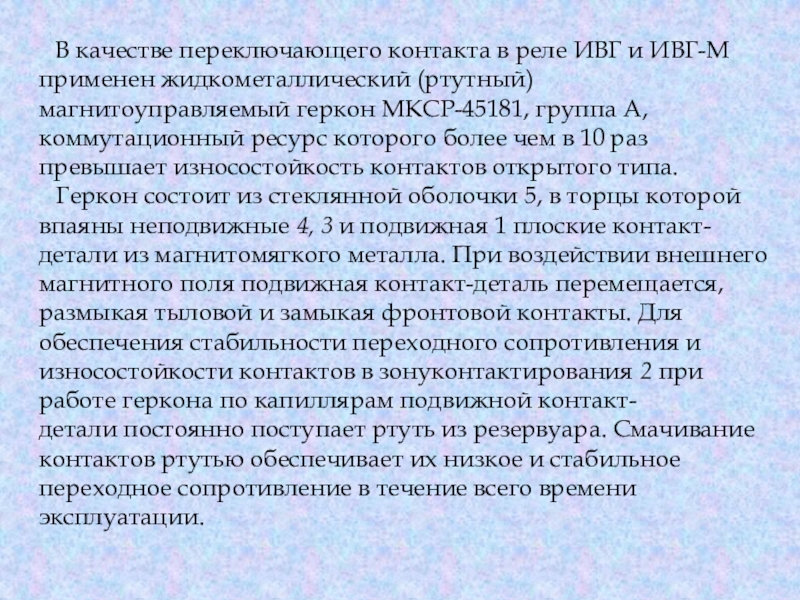

(ртутный) магнитоуправляемый геркон МКСР-45181, группа А, коммутационный ресурс которого более чем в 10 раз превышает износостойкость контактов открытого типа.
Геркон состоит из стеклянной оболочки 5, в торцы которой впаяны неподвижные 4, 3 и подвижная 1 плоские контакт-детали из магнитомягкого металла. При воздействии внешнего магнитного поля подвижная контакт-деталь перемещается, размыкая тыловой и замыкая фронтовой контакты. Для обеспечения стабильности переходного сопротивления и износостойкости контактов в зонуконтактирования 2 при работе геркона по капиллярам подвижной контакт-детали постоянно поступает ртуть из резервуара. Смачивание контактов ртутью обеспечивает их низкое и стабильное переходное сопротивление в течение всего времени эксплуатации.

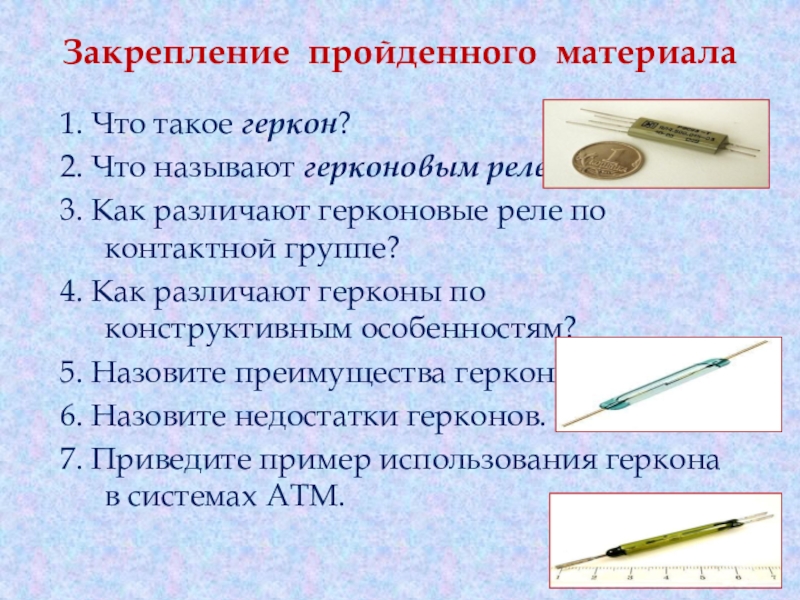

Как различают герконовые реле по контактной группе?
4. Как различают герконы по конструктивным особенностям?
5. Назовите преимущества герконов.
6. Назовите недостатки герконов.
7. Приведите пример использования геркона в системах АТМ.

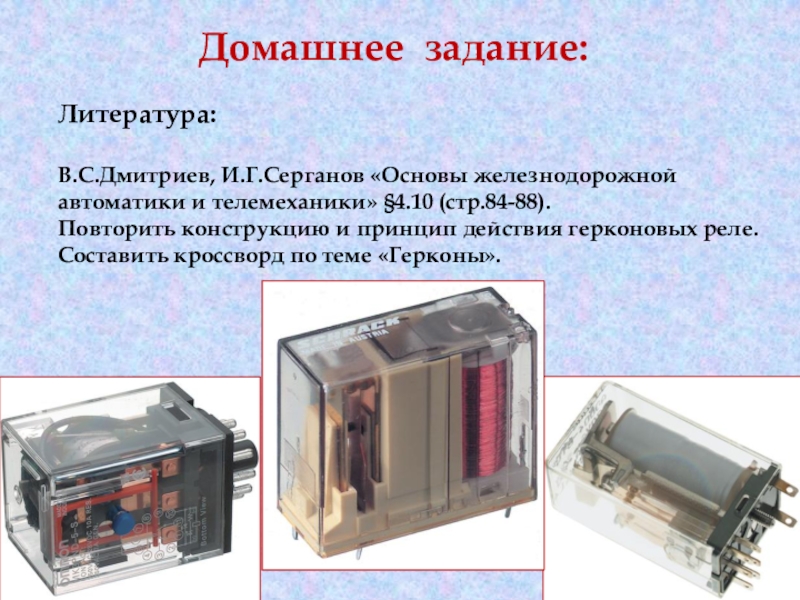

конструкцию и принцип действия герконовых реле.
Составить кроссворд по теме «Герконы».
