Презентация, доклад по предмету Общий курс геофизических методов поисков и разведки МПИ на тему Аппаратура и оборудование для измерения элементов магнитного поля

Содержание

Тесламетры и веберметрыАппаратура и оборудование для измерения элементов магнитного поля

Слайд 1Аппаратура и оборудование для измерения элементов магнитного поля

Аппаратура и оборудование для измерения элементов магнитного поля

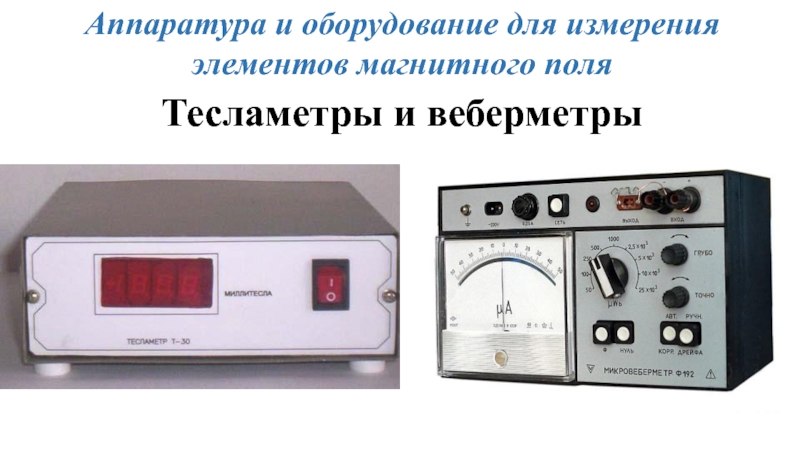

Слайд 2Тесламетры и веберметры
Аппаратура и оборудование для измерения
элементов магнитного поля

Тесламетры и веберметрыАппаратура и оборудование для измерения элементов магнитного поля

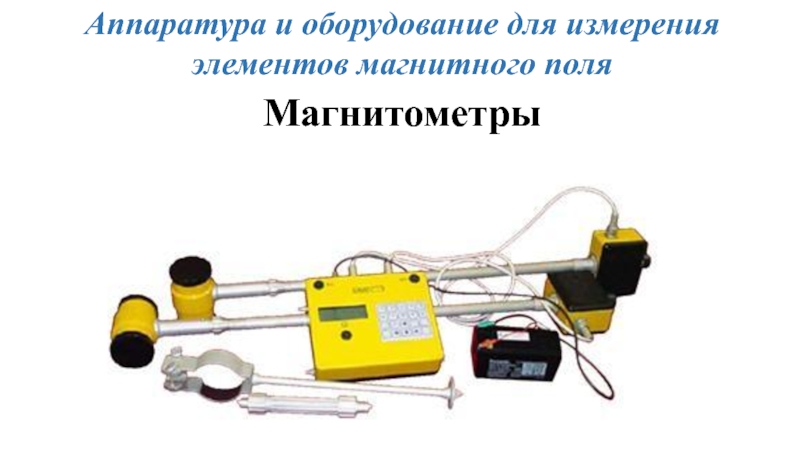

Слайд 3Магнитометры
Аппаратура и оборудование для измерения
элементов магнитного поля

МагнитометрыАппаратура и оборудование для измерения элементов магнитного поля

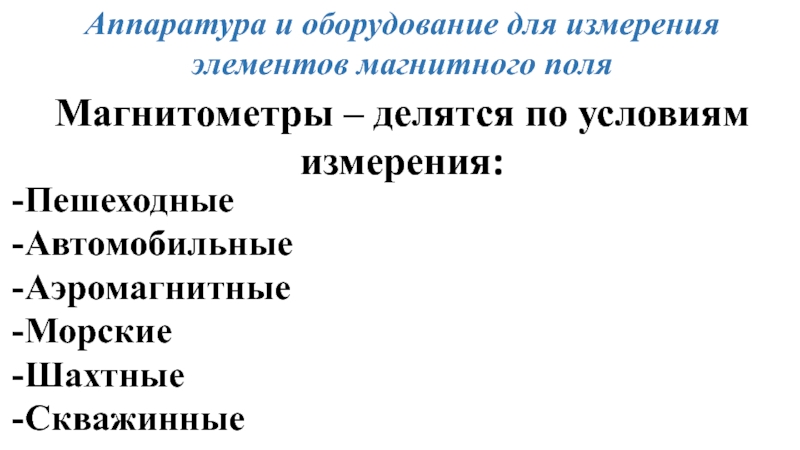

Слайд 4Магнитометры – делятся по условиям
измерения:
Аппаратура и оборудование для измерения
элементов

магнитного поля

Пешеходные
Автомобильные
Аэромагнитные
Морские
Шахтные
Скважинные

Магнитометры – делятся по условиям измерения:Аппаратура и оборудование для измерения элементов магнитного поляПешеходныеАвтомобильныеАэромагнитныеМорскиеШахтныеСкважинные

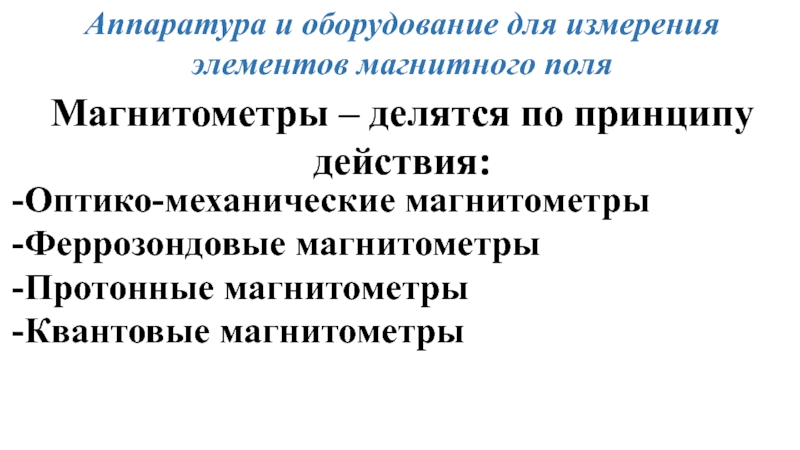

Слайд 5Магнитометры – делятся по принципу
действия:
Аппаратура и оборудование для измерения
элементов

магнитного поля

Оптико-механические магнитометры
Феррозондовые магнитометры
Протонные магнитометры
Квантовые магнитометры

Магнитометры – делятся по принципу действия:Аппаратура и оборудование для измерения элементов магнитного поляОптико-механические магнитометрыФеррозондовые магнитометрыПротонные магнитометрыКвантовые магнитометры

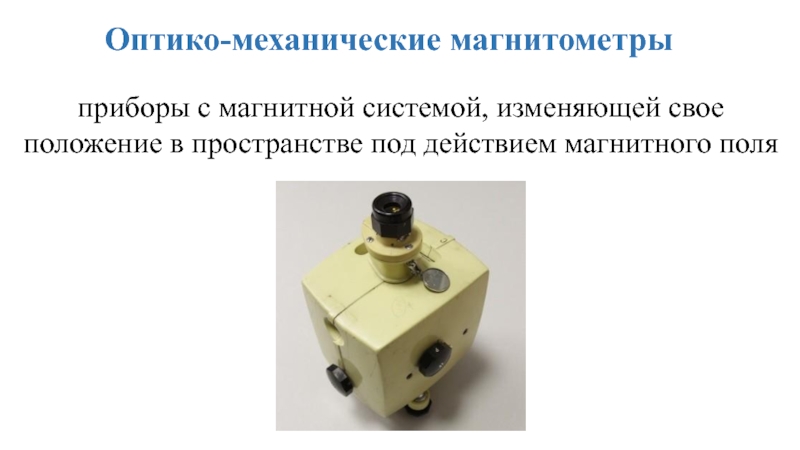

Слайд 6приборы с магнитной системой, изменяющей свое положение в пространстве под действием

магнитного поля

Оптико-механические магнитометры

приборы с магнитной системой, изменяющей свое положение в пространстве под действием магнитного поляОптико-механические магнитометры

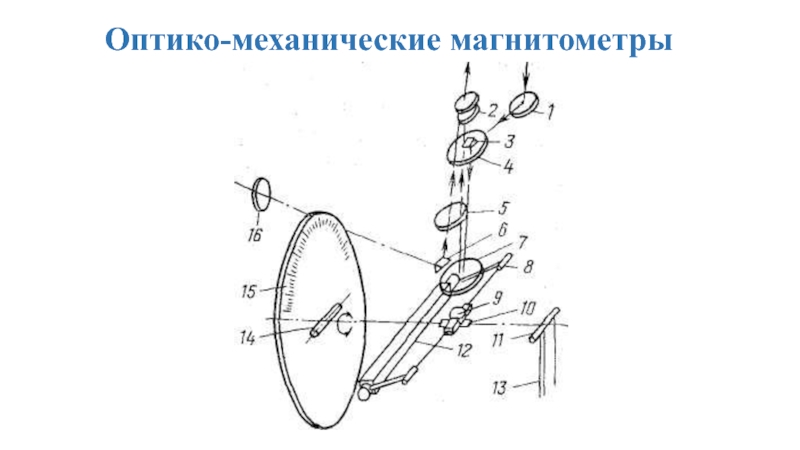

Слайд 7Оптико-механические магнитометры

Оптико-механические магнитометры

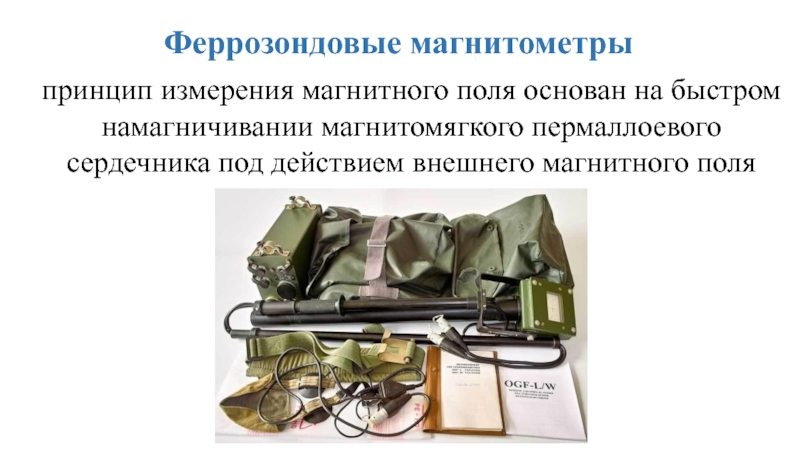

Слайд 8принцип измерения магнит­ного поля основан на быстром намагничивании магнитомягкого пермаллоевого сердечника

под действием внешнего магнитного поля

Феррозондовые магнитометры

принцип измерения магнит­ного поля основан на быстром намагничивании магнитомягкого пермаллоевого сердечника под действием внешнего магнитного поляФеррозондовые магнитометры

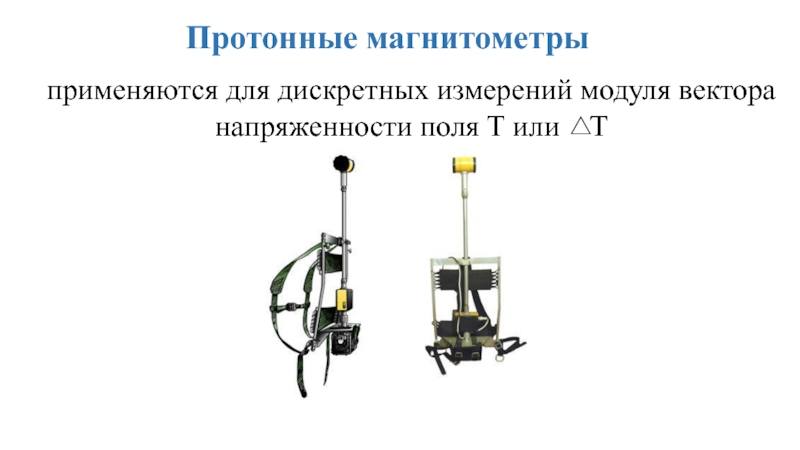

Слайд 9применяются для дискретных измерений модуля вектора напряженности поля Т или

Т

Протонные магнитометры

применяются для дискретных измерений модуля вектора напряженности поля Т или  ТПротонные магнитометры

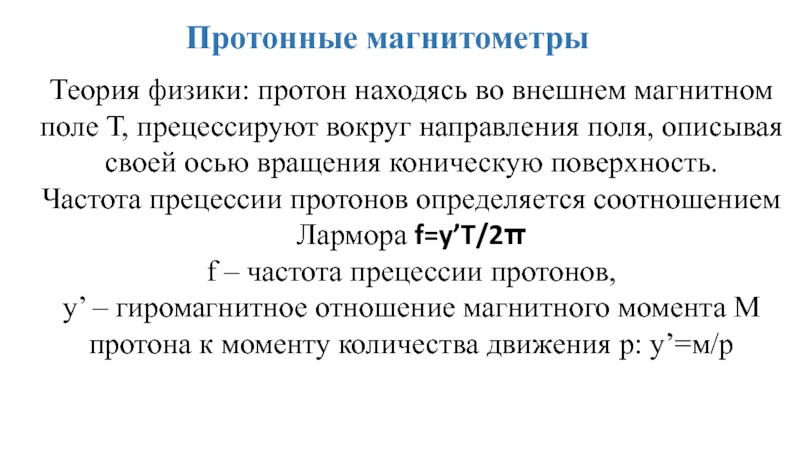

Слайд 10Теория физики: протон находясь во внешнем магнитном поле Т, прецессируют вокруг

направления поля, описывая своей осью вращения коническую поверхность.
Частота прецессии протонов определяется соотношением Лармора f=y’T/2π
f – частота прецессии протонов,
y’ – гиромагнитное отношение магнитного момента М протона к моменту количества движения р: y’=м/р

Протонные магнитометры

Теория физики: протон находясь во внешнем магнитном поле Т, прецессируют вокруг направления поля, описывая своей осью вращения

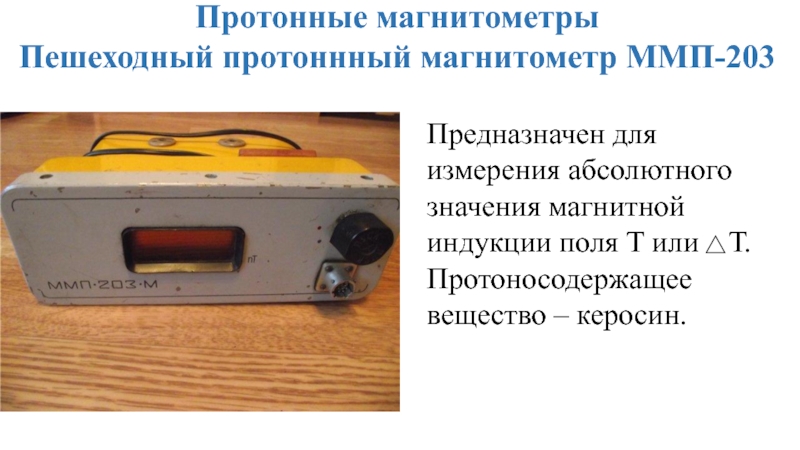

Слайд 11Протонные магнитометры
Пешеходный протоннный магнитометр ММП-203

Предназначен для измерения абсолютного значения магнитной индукции

поля Т или Т.
Протоносодержащее вещество – керосин.
Протонные магнитометрыПешеходный протоннный магнитометр ММП-203Предназначен для измерения абсолютного значения магнитной индукции поля Т или  Т.Протоносодержащее вещество

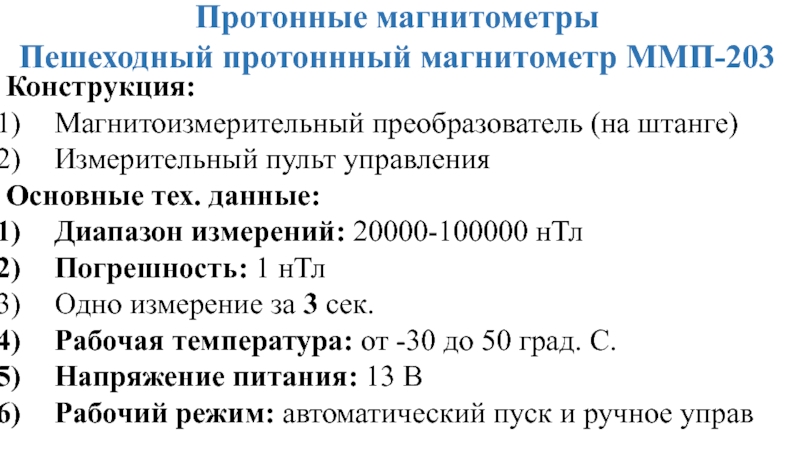

Слайд 12Протонные магнитометры
Пешеходный протоннный магнитометр ММП-203

Конструкция:
Магнитоизмерительный преобразователь (на штанге)
Измерительный пульт управления
Основные тех.

данные:
Диапазон измерений: 20000-100000 нТл
Погрешность: 1 нТл
Одно измерение за 3 сек.
Рабочая температура: от -30 до 50 град. С.
Напряжение питания: 13 В
Рабочий режим: автоматический пуск и ручное управ
Протонные магнитометрыПешеходный протоннный магнитометр ММП-203Конструкция:Магнитоизмерительный преобразователь (на штанге)Измерительный пульт управленияОсновные тех. данные:Диапазон измерений: 20000-100000 нТлПогрешность: 1 нТлОдно

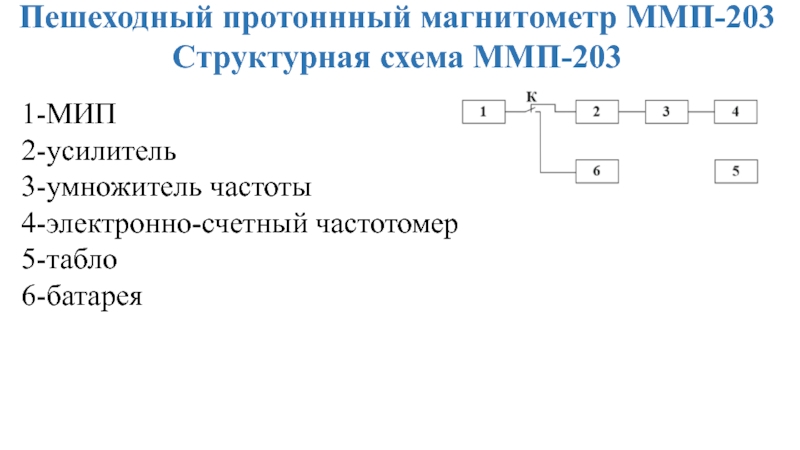

Слайд 13Пешеходный протоннный магнитометр ММП-203
Структурная схема ММП-203


1-МИП
2-усилитель
3-умножитель частоты
4-электронно-счетный частотомер
5-табло
6-батарея

Пешеходный протоннный магнитометр ММП-203Структурная схема ММП-2031-МИП2-усилитель3-умножитель частоты4-электронно-счетный частотомер5-табло6-батарея

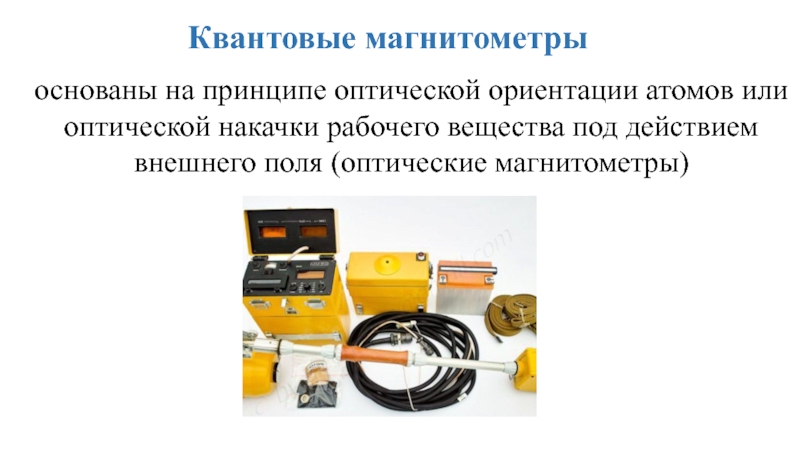

Слайд 14основаны на принципе оптической ориентации атомов или оптической накачки рабочего вещества

под действием внешнего поля (оптические магнитометры)

Квантовые магнитометры

основаны на принципе оптической ориентации атомов или оптической накачки рабочего вещества под действием внешнего поля (оптические магнитометры)Квантовые

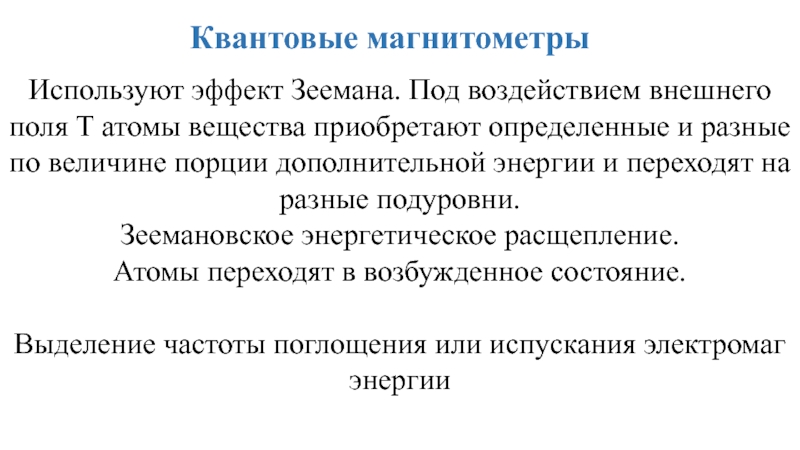

Слайд 15Используют эффект Зеемана. Под воздействием внешнего поля Т атомы вещества приобретают

определенные и разные по величине порции дополнительной энергии и переходят на разные подуровни.
Зеемановское энергетическое расщепление.
Атомы переходят в возбужденное состояние.

Выделение частоты поглощения или испускания электромаг энергии

Квантовые магнитометры

Используют эффект Зеемана. Под воздействием внешнего поля Т атомы вещества приобретают определенные и разные по величине порции

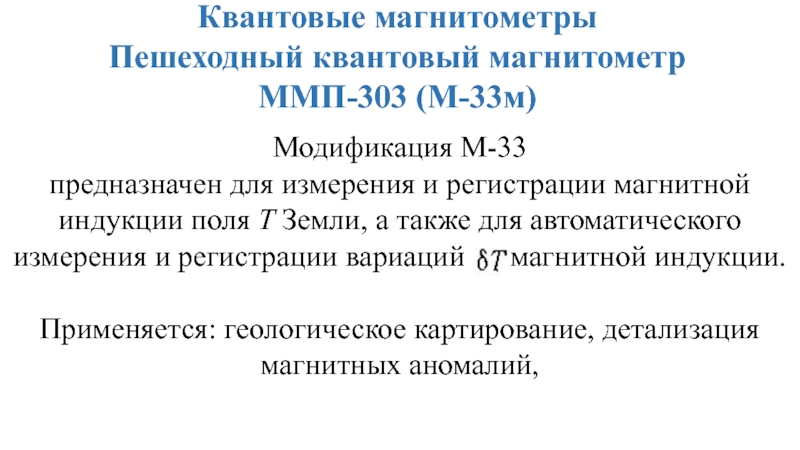

Слайд 16Квантовые магнитометры
Пешеходный квантовый магнитометр
ММП-303 (М-33м)

Модификация М-33
предназначен для измерения и регистрации

магнитной индукции поля Т Земли, а также для автоматического измерения и регистрации вариаций магнитной индукции.

Применяется: геологическое картирование, детализация магнитных аномалий,
Квантовые магнитометрыПешеходный квантовый магнитометр ММП-303 (М-33м)Модификация М-33предназначен для измерения и регистрации магнитной индукции поля Т Земли, а

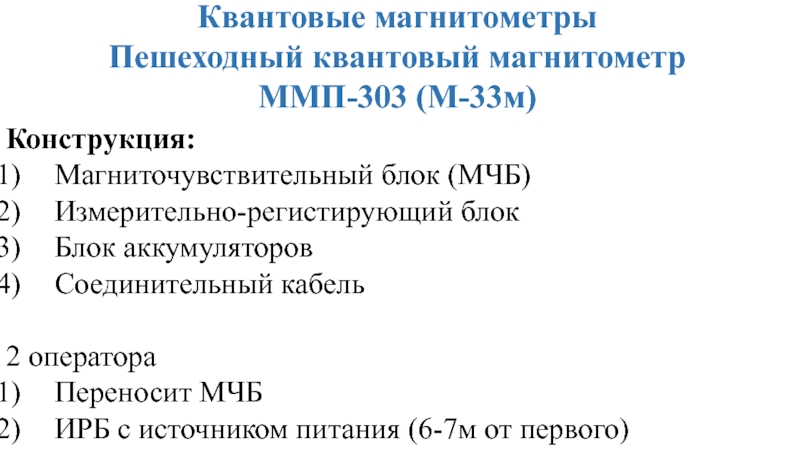

Слайд 17Конструкция:
Магниточувствительный блок (МЧБ)
Измерительно-регистирующий блок
Блок аккумуляторов
Соединительный кабель

2 оператора
Переносит МЧБ
ИРБ с источником питания

(6-7м от первого)

Квантовые магнитометры
Пешеходный квантовый магнитометр
ММП-303 (М-33м)

Конструкция:Магниточувствительный блок (МЧБ)Измерительно-регистирующий блокБлок аккумуляторовСоединительный кабель2 оператораПереносит МЧБИРБ с источником питания (6-7м от первого)Квантовые магнитометрыПешеходный квантовый магнитометр

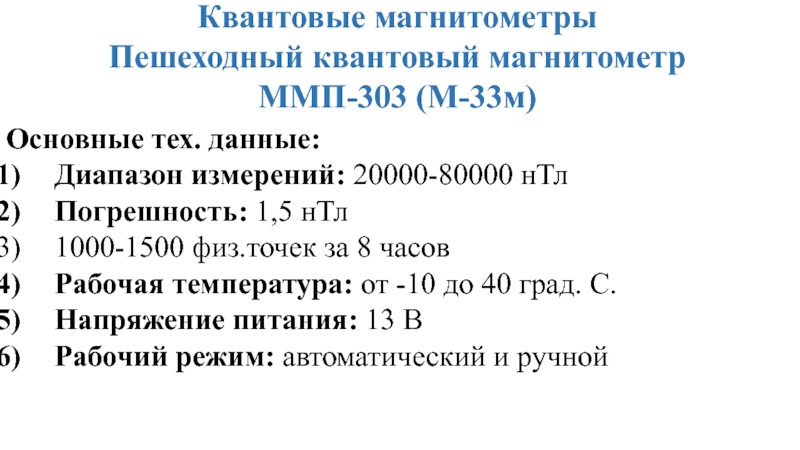

Слайд 18Основные тех. данные:
Диапазон измерений: 20000-80000 нТл
Погрешность: 1,5 нТл
1000-1500 физ.точек за 8

часов
Рабочая температура: от -10 до 40 град. С.
Напряжение питания: 13 В
Рабочий режим: автоматический и ручной

Квантовые магнитометры
Пешеходный квантовый магнитометр
ММП-303 (М-33м)

Основные тех. данные:Диапазон измерений: 20000-80000 нТлПогрешность: 1,5 нТл1000-1500 физ.точек за 8 часовРабочая температура: от -10 до 40

Слайд 19Пешеходный протоннный магнитометр ММП-203
Структурная схема ММП-303


1-квантовый преобразователь
2-электронный частотомер
3-печатующий механизм
4-блок питания
5-преобразователь напряжения

Пешеходный протоннный магнитометр ММП-203Структурная схема ММП-3031-квантовый преобразователь2-электронный частотомер3-печатующий механизм4-блок питания5-преобразователь напряжения
