Презентация, доклад по предмету МДСМ на тему измерение линий на местности

Содержание

Мерные приборыВешение и измерение линий на местностиПорядок измерения линий штриховой лентойПоправка за наклонИзмерение расстояний рулетками

Слайд 1измерение линий на местности

измерение линий на местности

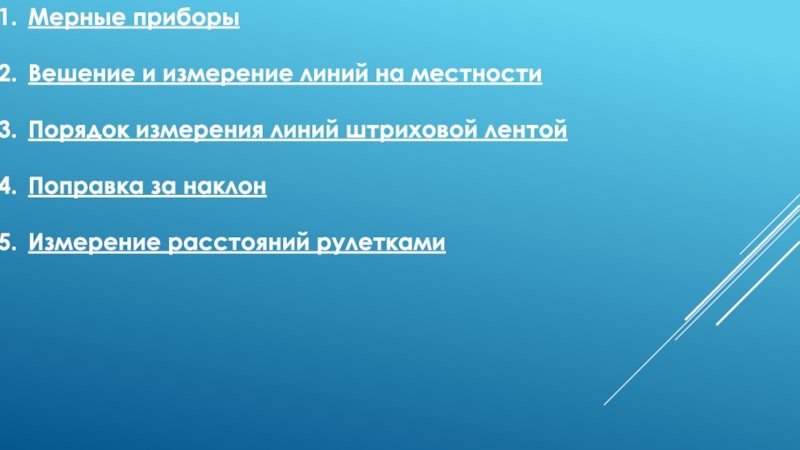

Слайд 2Мерные приборы

Вешение и измерение линий на местности

Порядок измерения линий штриховой лентой

Поправка

за наклон

Измерение расстояний рулетками


Мерные приборыВешение и измерение линий на местностиПорядок измерения линий штриховой лентойПоправка за наклонИзмерение расстояний рулетками

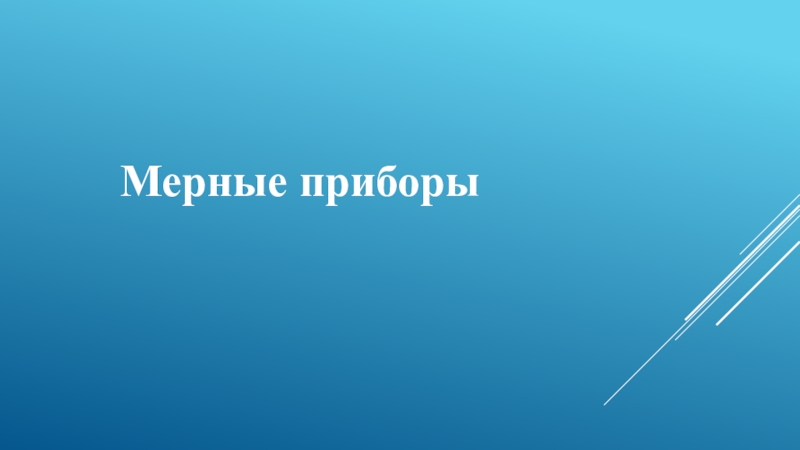

Слайд 3Мерные приборы

Мерные приборы

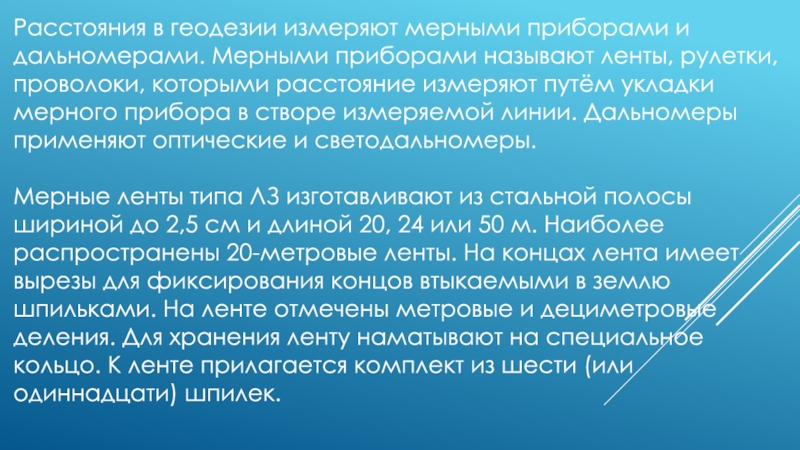

Слайд 4Расстояния в геодезии измеряют мерными приборами и дальномерами. Мерными приборами называют

ленты, рулетки, проволоки, которыми расстояние измеряют путём укладки мерного прибора в створе измеряемой линии. Дальномеры применяют оптические и светодальномеры.

Мерные ленты типа ЛЗ изготавливают из стальной полосы шириной до 2,5 см и длиной 20, 24 или 50 м. Наиболее распространены 20-метровые ленты. На концах лента имеет вырезы для фиксирования концов втыкаемыми в землю шпильками. На ленте отмечены метровые и дециметровые деления. Для хранения ленту наматывают на специальное кольцо. К ленте прилагается комплект из шести (или одиннадцати) шпилек.
Расстояния в геодезии измеряют мерными приборами и дальномерами. Мерными приборами называют ленты, рулетки, проволоки, которыми расстояние измеряют

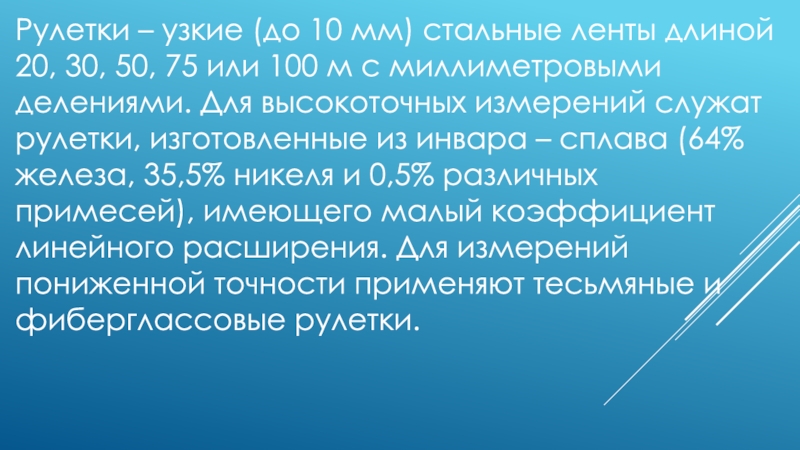

Слайд 5Рулетки – узкие (до 10 мм) стальные ленты длиной 20, 30,

50, 75 или 100 м с миллиметровыми делениями. Для высокоточных измерений служат рулетки, изготовленные из инвара – сплава (64% железа, 35,5% никеля и 0,5% различных примесей), имеющего малый коэффициент линейного расширения. Для измерений пониженной точности применяют тесьмяные и фиберглассовые рулетки.
Рулетки – узкие (до 10 мм) стальные ленты длиной 20, 30, 50, 75 или 100 м с

Слайд 7Вешение и измерение линий на местности

Вешение и измерение линий на местности

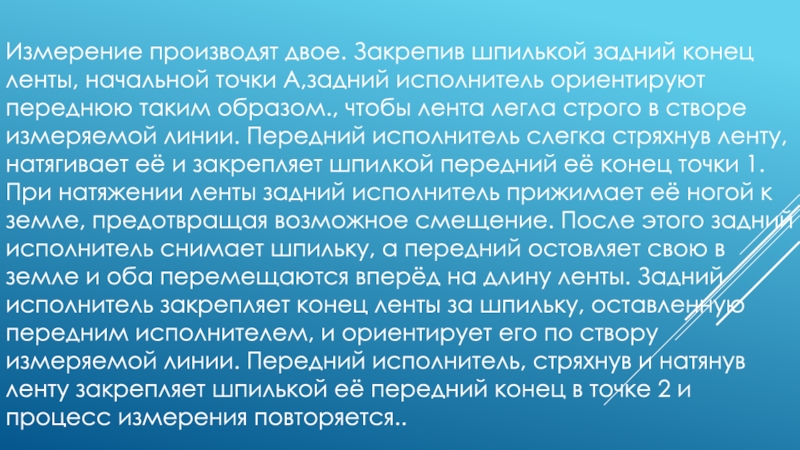

Слайд 8Измерение производят двое. Закрепив шпилькой задний конец ленты, начальной точки А,задний

исполнитель ориентируют переднюю таким образом., чтобы лента легла строго в створе измеряемой линии. Передний исполнитель слегка стряхнув ленту, натягивает её и закрепляет шпилкой передний её конец точки 1. При натяжении ленты задний исполнитель прижимает её ногой к земле, предотвращая возможное смещение. После этого задний исполнитель снимает шпильку, а передний остовляет свою в земле и оба перемещаются вперёд на длину ленты. Задний исполнитель закрепляет конец ленты за шпильку, оставленную передним исполнителем, и ориентирует его по створу измеряемой линии. Передний исполнитель, стряхнув и натянув ленту закрепляет шпилькой её передний конец в точке 2 и процесс измерения повторяется..
Измерение производят двое. Закрепив шпилькой задний конец ленты, начальной точки А,задний исполнитель ориентируют переднюю таким образом., чтобы

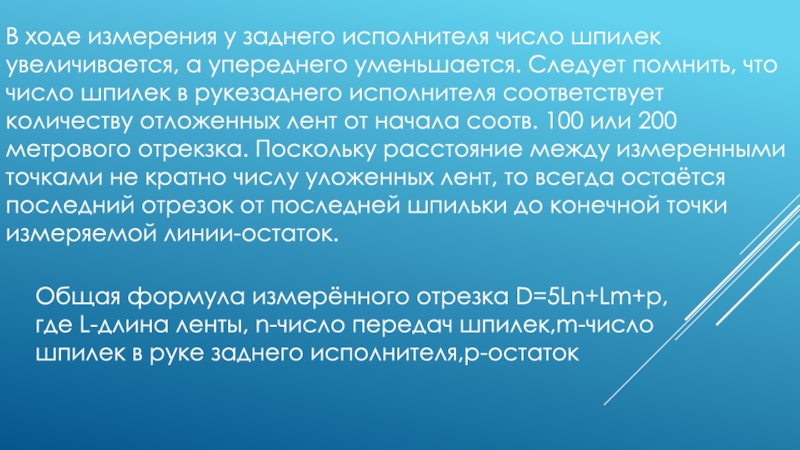

Слайд 9В ходе измерения у заднего исполнителя число шпилек увеличивается, а упереднего

уменьшается. Следует помнить, что число шпилек в рукезаднего исполнителя соответствует количеству отложенных лент от начала соотв. 100 или 200 метрового отрекзка. Поскольку расстояние между измеренными точками не кратно числу уложенных лент, то всегда остаётся последний отрезок от последней шпильки до конечной точки измеряемой линии-остаток.

Общая формула измерённого отрезка D=5Ln+Lm+p, где L-длина ленты, n-число передач шпилек,m-число шпилек в руке заднего исполнителя,p-остаток

В ходе измерения у заднего исполнителя число шпилек увеличивается, а упереднего уменьшается. Следует помнить, что число шпилек

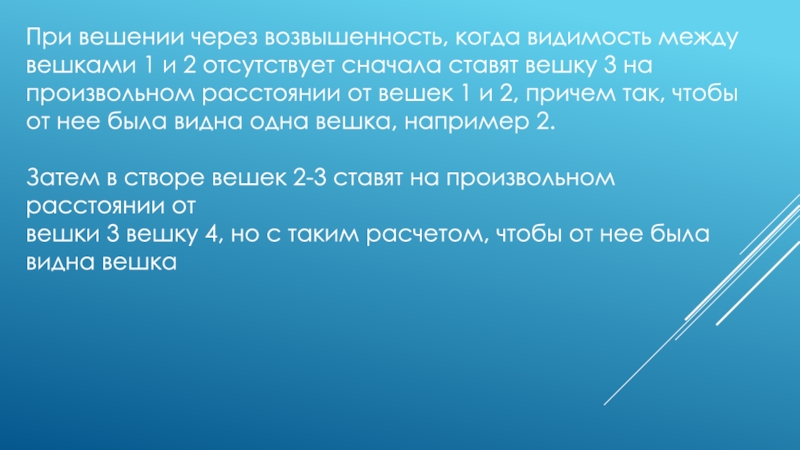

Слайд 10При вешении через возвышенность, когда видимость между вешками 1 и 2

отсутствует сначала ставят вешку 3 на произвольном расстоянии от вешек 1 и 2, причем так, чтобы от нее была видна одна вешка, например 2.

Затем в створе вешек 2-3 ставят на произвольном расстоянии от
вешки 3 вешку 4, но с таким расчетом, чтобы от нее была видна вешка

При вешении через возвышенность, когда видимость между вешками 1 и 2 отсутствует сначала ставят вешку 3 на

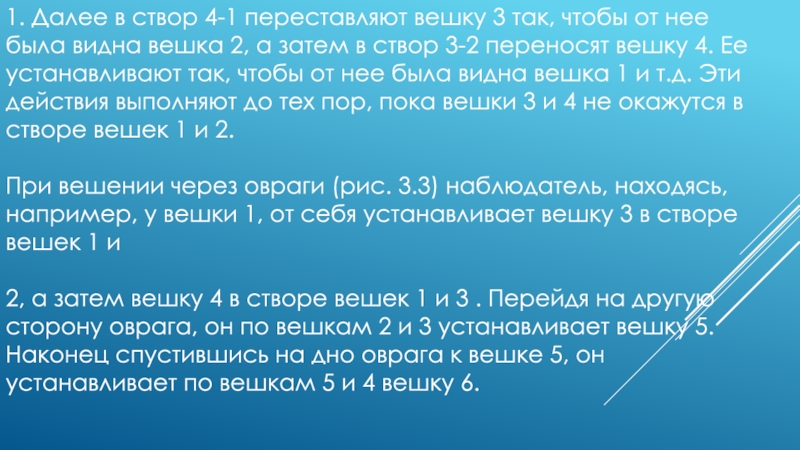

Слайд 111. Далее в створ 4-1 переставляют вешку 3 так, чтобы от

нее была видна вешка 2, а затем в створ 3-2 переносят вешку 4. Ее устанавливают так, чтобы от нее была видна вешка 1 и т.д. Эти действия выполняют до тех пор, пока вешки 3 и 4 не окажутся в створе вешек 1 и 2.

При вешении через овраги (рис. 3.3) наблюдатель, находясь, например, у вешки 1, от себя устанавливает вешку 3 в створе вешек 1 и

2, а затем вешку 4 в створе вешек 1 и 3 . Перейдя на другую сторону оврага, он по вешкам 2 и 3 устанавливает вешку 5. Наконец спустившись на дно оврага к вешке 5, он устанавливает по вешкам 5 и 4 вешку 6.
1. Далее в створ 4-1 переставляют вешку 3 так, чтобы от нее была видна вешка 2, а

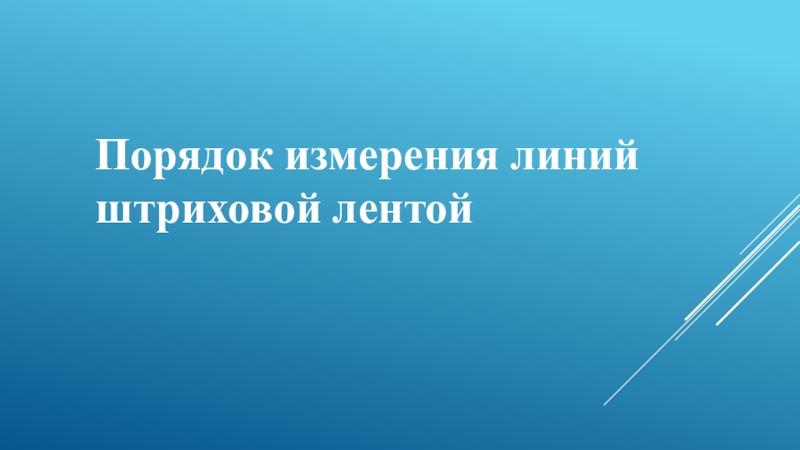

Слайд 13Порядок измерения линий штриховой лентой

Порядок измерения линий штриховой лентой

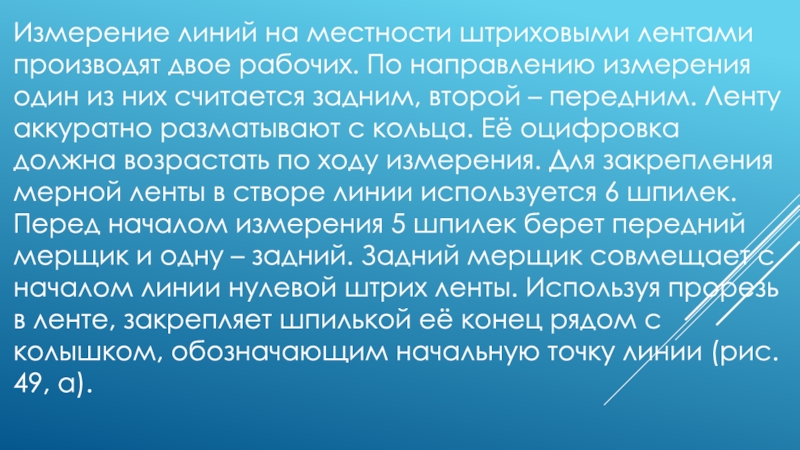

Слайд 14Измерение линий на местности штриховыми лентами производят двое рабочих. По направлению

измерения один из них считается задним, второй – передним. Ленту аккуратно разматывают с кольца. Её оцифровка должна возрастать по ходу измерения. Для закрепления мерной ленты в створе линии используется 6 шпилек. Перед началом измерения 5 шпилек берет передний мерщик и одну – задний. Задний мерщик совмещает с началом линии нулевой штрих ленты. Используя прорезь в ленте, закрепляет шпилькой её конец рядом с колышком, обозначающим начальную точку линии (рис. 49, а).
Измерение линий на местности штриховыми лентами производят двое рабочих. По направлению измерения один из них считается задним,

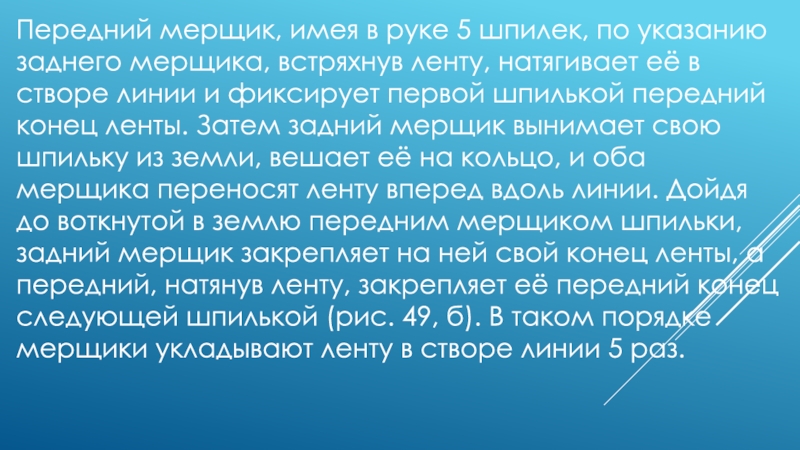

Слайд 15Передний мерщик, имея в руке 5 шпилек, по указанию заднего мерщика,

встряхнув ленту, натягивает её в створе линии и фиксирует первой шпилькой передний конец ленты. Затем задний мерщик вынимает свою шпильку из земли, вешает её на кольцо, и оба мерщика переносят ленту вперед вдоль линии. Дойдя до воткнутой в землю передним мерщиком шпильки, задний мерщик закрепляет на ней свой конец ленты, а передний, натянув ленту, закрепляет её передний конец следующей шпилькой (рис. 49, б). В таком порядке мерщики укладывают ленту в створе линии 5 раз.
Передний мерщик, имея в руке 5 шпилек, по указанию заднего мерщика, встряхнув ленту, натягивает её в створе

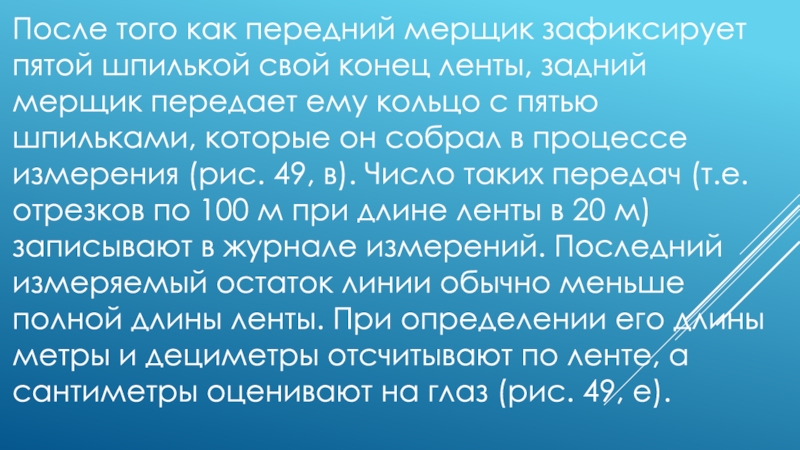

Слайд 16После того как передний мерщик зафиксирует пятой шпилькой свой конец ленты,

задний мерщик передает ему кольцо с пятью шпильками, которые он собрал в процессе измерения (рис. 49, в). Число таких передач (т.е. отрезков по 100 м при длине ленты в 20 м) записывают в журнале измерений. Последний измеряемый остаток линии обычно меньше полной длины ленты. При определении его длины метры и дециметры отсчитывают по ленте, а сантиметры оценивают на глаз (рис. 49, е).
После того как передний мерщик зафиксирует пятой шпилькой свой конец ленты, задний мерщик передает ему кольцо с

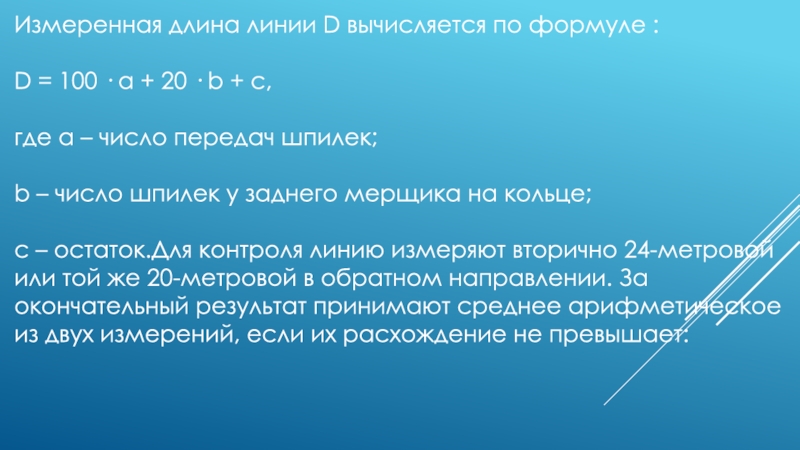

Слайд 17Измеренная длина линии D вычисляется по формуле :

D = 100 ·

a + 20 · b + c,

где a – число передач шпилек;

b – число шпилек у заднего мерщика на кольце;

c – остаток.Для контроля линию измеряют вторично 24-метровой или той же 20-метровой в обратном направлении. За окончательный результат принимают среднее арифметическое из двух измерений, если их расхождение не превышает:
Измеренная длина линии D вычисляется по формуле :D = 100 · a + 20 · b +

Слайд 18

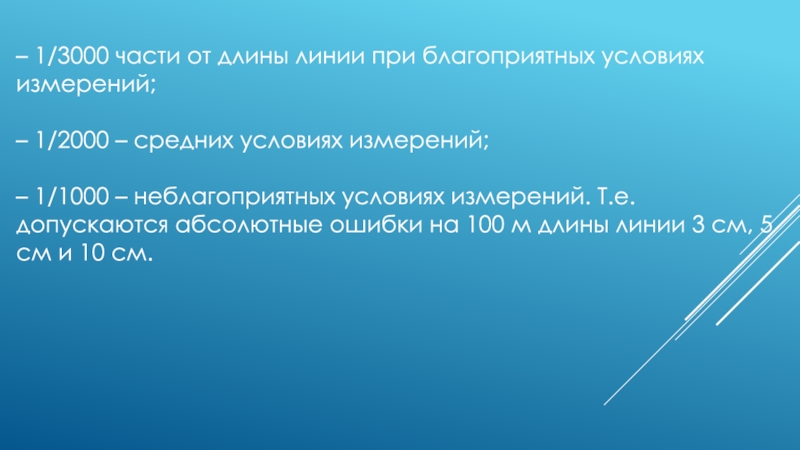

– 1/3000 части от длины линии при благоприятных условиях измерений;

– 1/2000

– средних условиях измерений;

– 1/1000 – неблагоприятных условиях измерений. Т.е. допускаются абсолютные ошибки на 100 м длины линии 3 см, 5 см и 10 см.
– 1/3000 части от длины линии при благоприятных условиях измерений;– 1/2000 – средних условиях измерений;– 1/1000 –

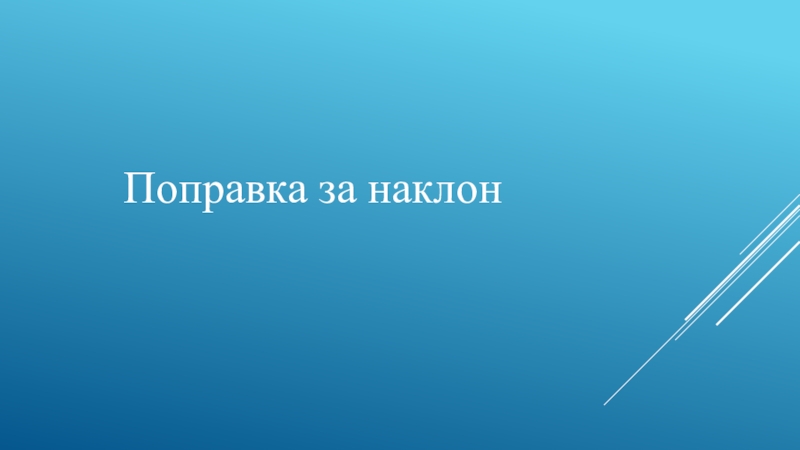

Слайд 20Поправка за наклон

Поправка за наклон

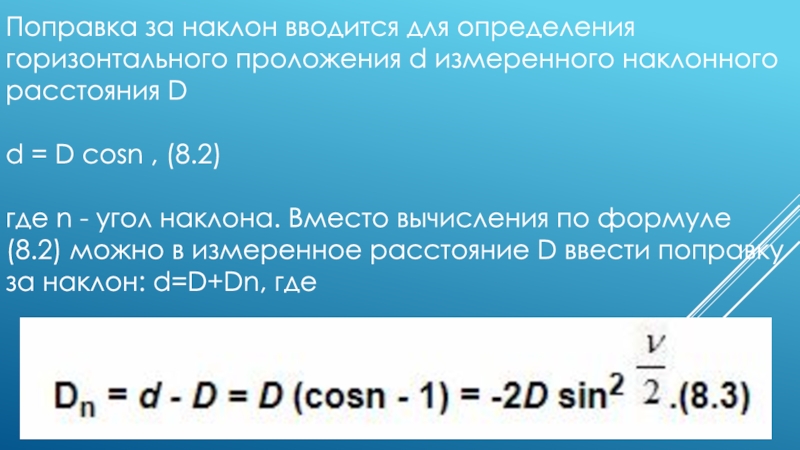

Слайд 21Поправка за наклон вводится для определения горизонтального проложения d измеренного наклонного

расстояния D

d = D cosn , (8.2)

где n - угол наклона. Вместо вычисления по формуле (8.2) можно в измеренное расстояние D ввести поправку за наклон: d=D+Dn, где
Поправка за наклон вводится для определения горизонтального проложения d измеренного наклонного расстояния Dd = D cosn ,

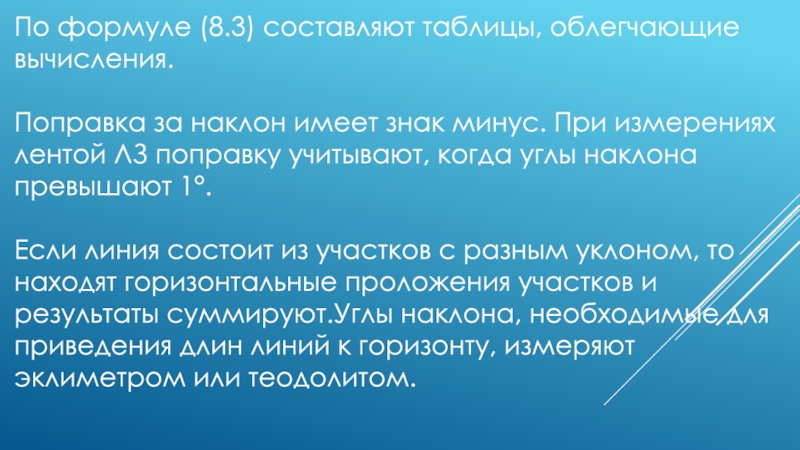

Слайд 22По формуле (8.3) составляют таблицы, облегчающие вычисления.

Поправка за наклон имеет знак

минус. При измерениях лентой ЛЗ поправку учитывают, когда углы наклона превышают 1°.

Если линия состоит из участков с разным уклоном, то находят горизонтальные проложения участков и результаты суммируют.Углы наклона, необходимые для приведения длин линий к горизонту, измеряют эклиметром или теодолитом.
По формуле (8.3) составляют таблицы, облегчающие вычисления.Поправка за наклон имеет знак минус. При измерениях лентой ЛЗ поправку

Слайд 23Эклиметр имеет внутри коробки 5 (рис. 8.2, а) круг с градусными

делениями на его ободе. Круг вращается на оси и под действием укреплённого на нём груза 3 занимает положение, при котором нулевой диаметр круга горизонтален. К коробке прикреплена визирная трубка с двумя диоптрами - глазным 1 и предметным 4.

Рис. 8.2. Эклиметр: а – устройство; б – измерение угла наклона

Эклиметр имеет внутри коробки 5 (рис. 8.2, а) круг с градусными делениями на его ободе. Круг вращается

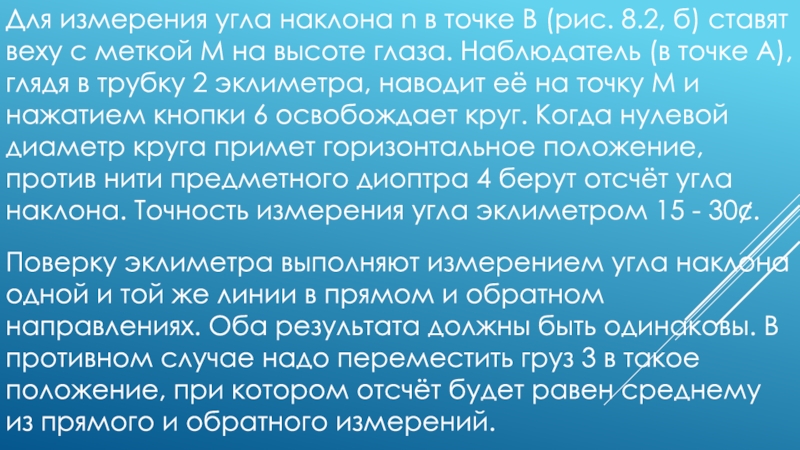

Слайд 24Для измерения угла наклона n в точке B (рис. 8.2, б)

ставят веху с меткой M на высоте глаза. Наблюдатель (в точке A), глядя в трубку 2 эклиметра, наводит её на точку M и нажатием кнопки 6 освобождает круг. Когда нулевой диаметр круга примет горизонтальное положение, против нити предметного диоптра 4 берут отсчёт угла наклона. Точность измерения угла эклиметром 15 - 30¢.

Поверку эклиметра выполняют измерением угла наклона одной и той же линии в прямом и обратном направлениях. Оба результата должны быть одинаковы. В противном случае надо переместить груз 3 в такое положение, при котором отсчёт будет равен среднему из прямого и обратного измерений.

Для измерения угла наклона n в точке B (рис. 8.2, б) ставят веху с меткой M на

Слайд 26Измерение расстояний рулетками

Измерение расстояний рулетками

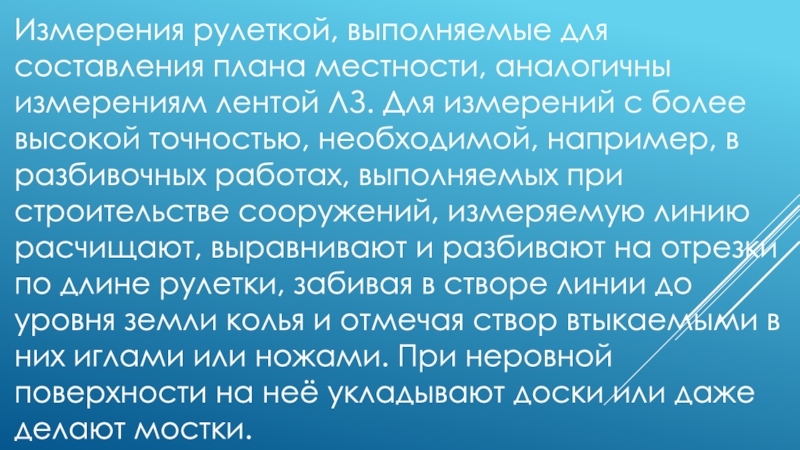

Слайд 27Измерения рулеткой, выполняемые для составления плана местности, аналогичны измерениям лентой ЛЗ.

Для измерений с более высокой точностью, необходимой, например, в разбивочных работах, выполняемых при строительстве сооружений, измеряемую линию расчищают, выравнивают и разбивают на отрезки по длине рулетки, забивая в створе линии до уровня земли колья и отмечая створ втыкаемыми в них иглами или ножами. При неровной поверхности на неё укладывают доски или даже делают мостки.
Измерения рулеткой, выполняемые для составления плана местности, аналогичны измерениям лентой ЛЗ. Для измерений с более высокой точностью,

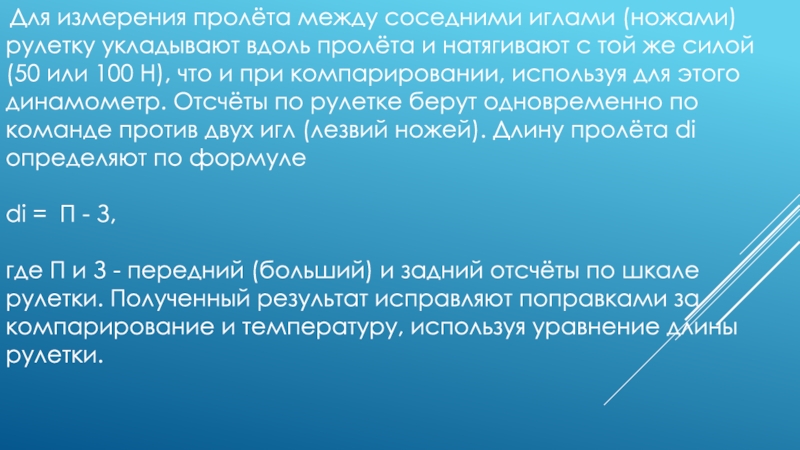

Слайд 28 Для измерения пролёта между соседними иглами (ножами) рулетку укладывают вдоль

пролёта и натягивают с той же силой (50 или 100 H), что и при компарировании, используя для этого динамометр. Отсчёты по рулетке берут одновременно по команде против двух игл (лезвий ножей). Длину пролёта di определяют по формуле

di = П - З,

где П и З - передний (больший) и задний отсчёты по шкале рулетки. Полученный результат исправляют поправками за компарирование и температуру, используя уравнение длины рулетки.

Для измерения пролёта между соседними иглами (ножами) рулетку укладывают вдоль пролёта и натягивают с той же

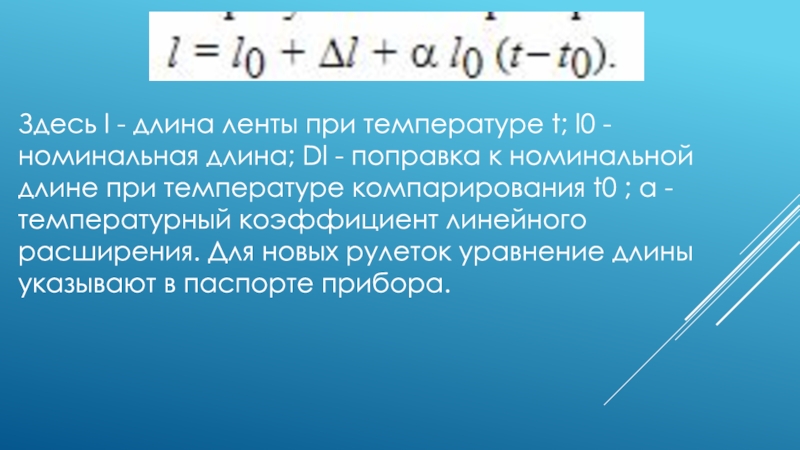

Слайд 29Здесь l - длина ленты при температуре t; l0 - номинальная

длина; Dl - поправка к номинальной длине при температуре компарирования t0 ; a - температурный коэффициент линейного расширения. Для новых рулеток уравнение длины указывают в паспорте прибора.
Здесь l - длина ленты при температуре t; l0 - номинальная длина; Dl - поправка к номинальной
