Презентация, доклад по предмету Материаловедение на тему композиционные материалы

материалов

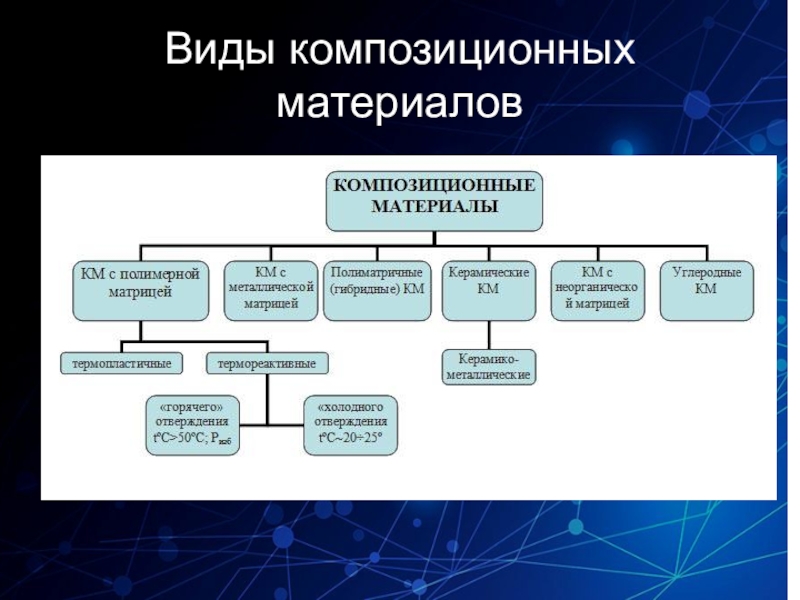

Виды композиционных материалов
Композиционные материалы с металлической матрицей
Композиционные материалы на основе керамики

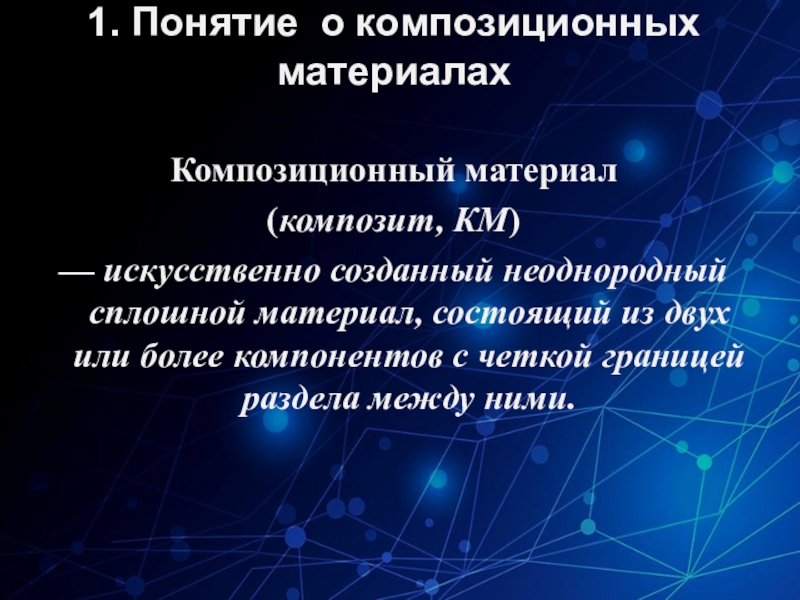

неоднородный сплошной материал, состоящий из двух или более компонентов с четкой границей раздела между ними.

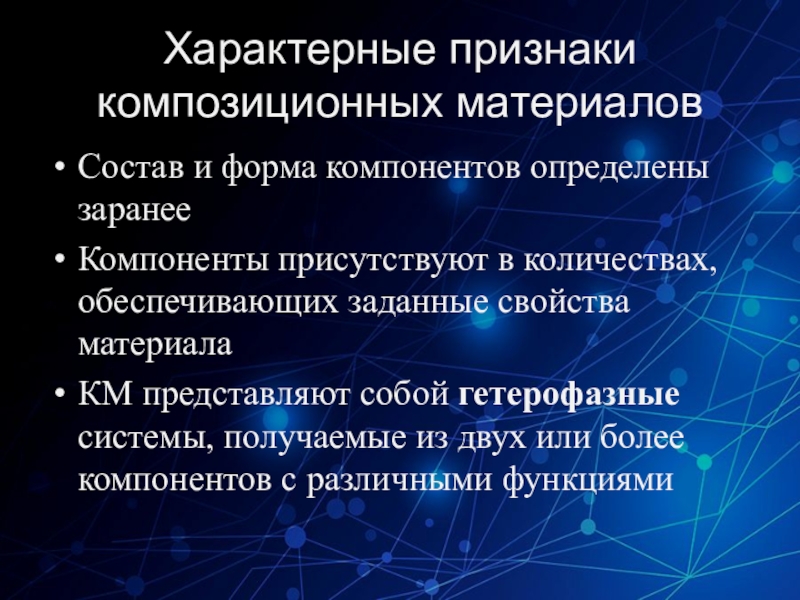

количествах, обеспечивающих заданные свойства материала
КМ представляют собой гетерофазные системы, получаемые из двух или более компонентов с различными функциями

конструкционного назначения армирующие элементы обычно обеспечивают необходимые механические характеристики материала (прочность, жесткость и т.д.), а матрица (или связующее) обеспечивает совместную работу армирующих элементов и защиту их от механических повреждений и агрессивной химической среды.

компонент, разделенный в объеме композиции.

Кроме двух основных компонентов в состав композиционных материалов могут входить элементы, выполняющие другую функцию (изоляционную, защитную и т.д.)

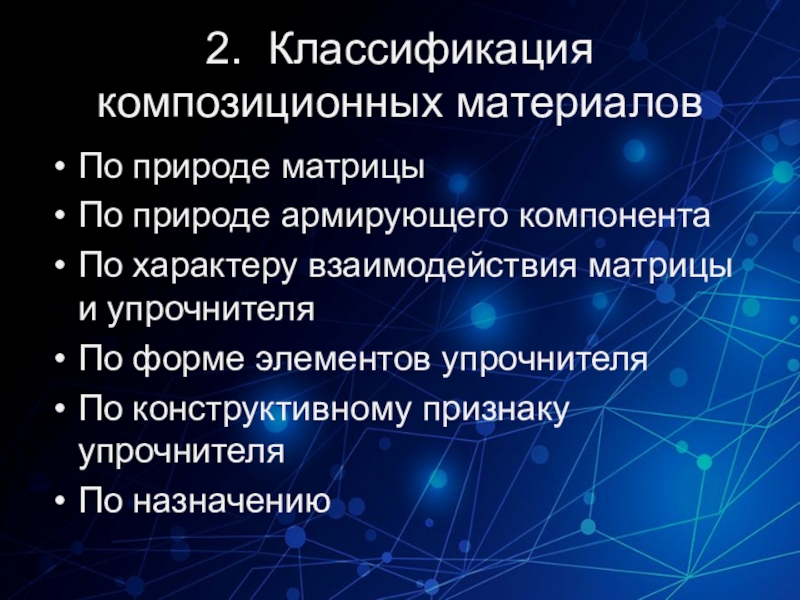

матрицы и упрочнителя
По форме элементов упрочнителя
По конструктивному признаку упрочнителя
По назначению

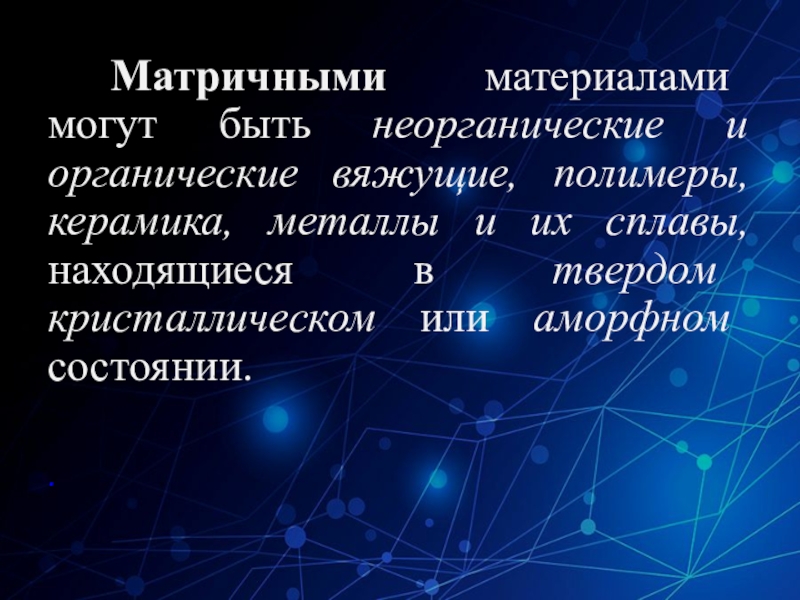

и их сплавы, находящиеся в твердом кристаллическом или аморфном состоянии.

.

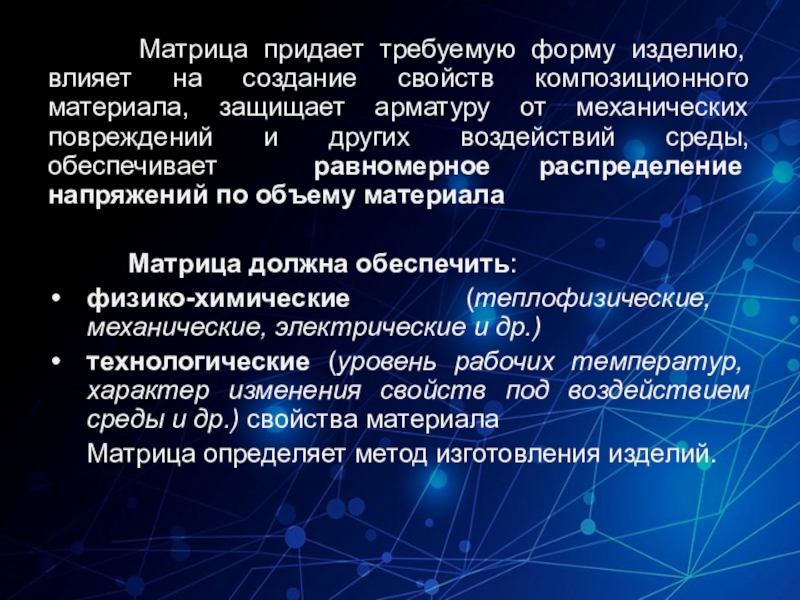

свойств композиционного материала, защищает арматуру от механических повреждений и других воздействий среды, обеспечивает равномерное распределение напряжений по объему материала

Матрица должна обеспечить:
физико-химические (теплофизические, механические, электрические и др.)
технологические (уровень рабочих температур, характер изменения свойств под воздействием среды и др.) свойства материала
Матрица определяет метод изготовления изделий.

материалы различной природы
тонкодисперсные порошкообразные частицы или более крупные зерна

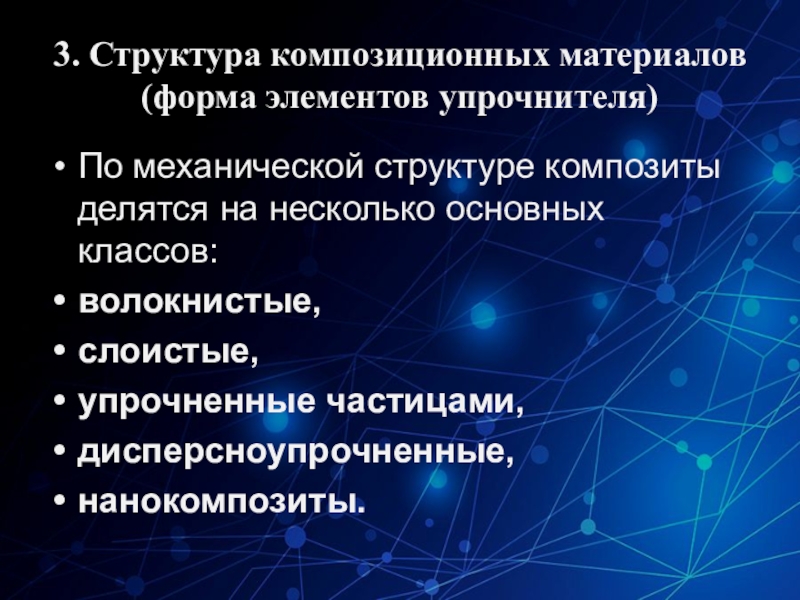

на несколько основных классов:
волокнистые,
слоистые,
упрочненные частицами,
дисперсноупрочненные,
нанокомпозиты.

толщине элемента равна 10 и более.
Чем больше эта величина, тем выше степень упрочнения материала.
Обрезки волокон. применяемые для упрочнения – фибры.
Волокна обычно используют в виде пучков (нити, жгуты)

улучшению механических свойств материала.
Широко варьировать свойства материала позволяет также изменение ориентации, размера и концентрации волокон.
В слоистых композиционных материалах матрица и наполнитель расположены слоями, как, например, в триплексах, фанере, клееных деревянных конструкциях и слоистых пластиках.
Отношение площади элемента упрочнителя к его толщине стремится к бесконечности.

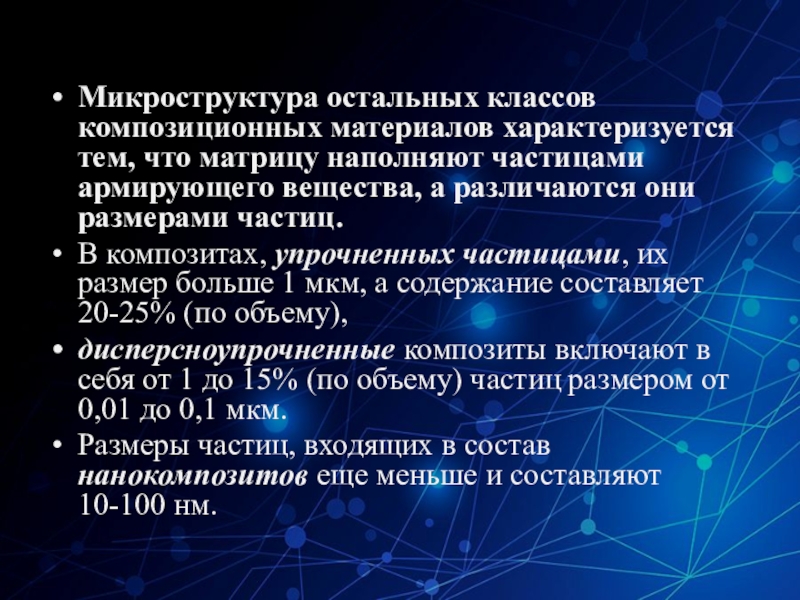

армирующего вещества, а различаются они размерами частиц.
В композитах, упрочненных частицами, их размер больше 1 мкм, а содержание составляет 20-25% (по объему),
дисперсноупрочненные композиты включают в себя от 1 до 15% (по объему) частиц размером от 0,01 до 0,1 мкм.
Размеры частиц, входящих в состав нанокомпозитов еще меньше и составляют 10-100 нм.

упрочнителями – изотропны, высокий предел прочности на сжатие
Слоистые упрочнители – анизотропия свойств, высокий предел прочности на изгиб
В конструкционных композитах главное - это достижение высокой удельной прочности (коэффициента конструктивного качества), высокой коррозионной стойкости, эксплуатационной надежности и долговечности

– самая важная с точки зрения создания композитов

компонентов, но и от прочности связи между ними.
Границы раздела, в первую очередь адгезионное взаимодействие волокна с матрицей, определяют уровень свойств композитов и их постоянство в условиях эксплуатации.
Максимальная прочность достигается, если между матрицей и арматурой происходит образование твердых растворов или химических соединений.

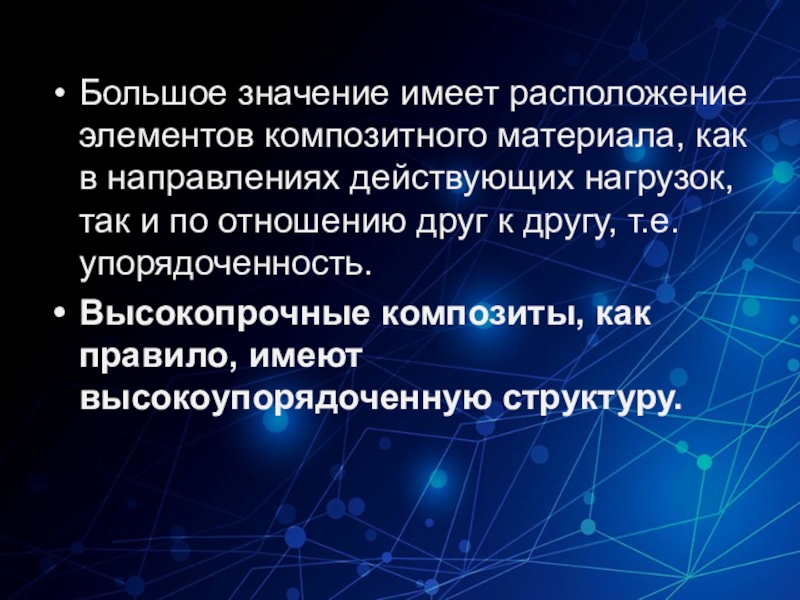

нагрузок, так и по отношению друг к другу, т.е. упорядоченность.
Высокопрочные композиты, как правило, имеют высокоупорядоченную структуру.

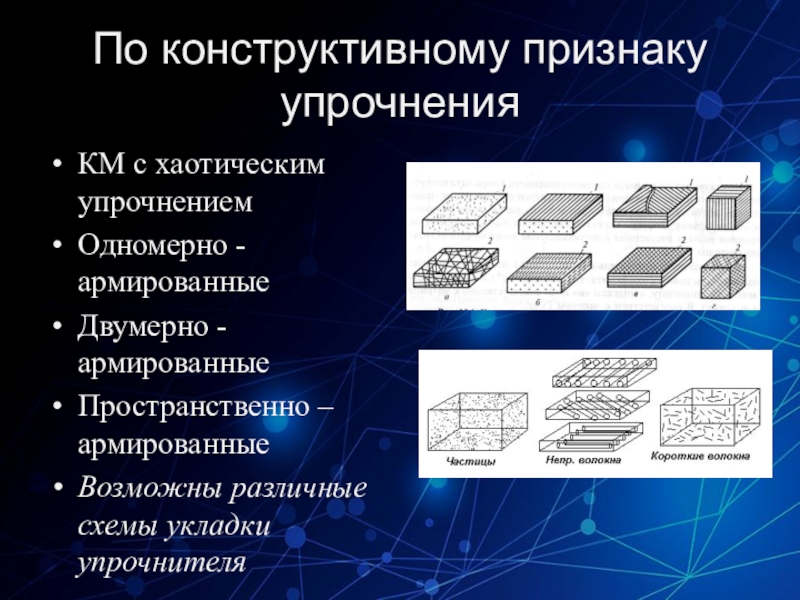

– армированные
Возможны различные схемы укладки упрочнителя

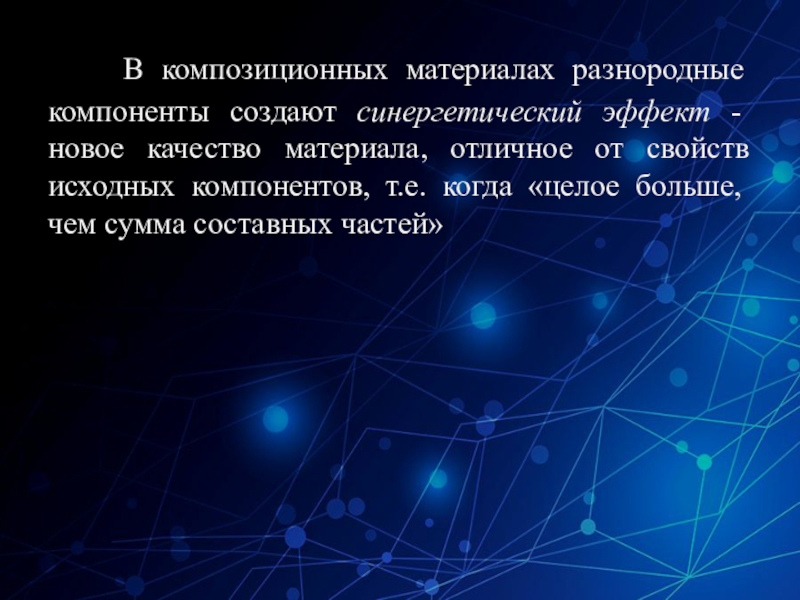

новое качество материала, отличное от свойств исходных компонентов, т.е. когда «целое больше, чем сумма составных частей»

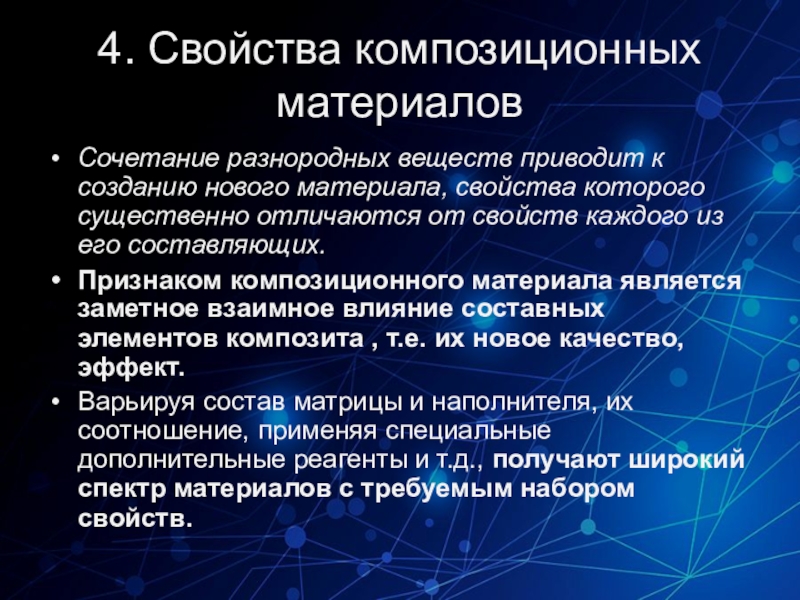

свойства которого существенно отличаются от свойств каждого из его составляющих.
Признаком композиционного материала является заметное взаимное влияние составных элементов композита , т.е. их новое качество, эффект.
Варьируя состав матрицы и наполнителя, их соотношение, применяя специальные дополнительные реагенты и т.д., получают широкий спектр материалов с требуемым набором свойств.

и др.)
Несиловые КМ - воспринимают незначительные механические нагрузки (пеностекло, пенопласт и др.)
КМ специального назначения (жаростойкие, кислотостойкие, электроизоляционные и др.)

настоящее время производится большая номенклатура бетонов, отличающихся по составам и свойствам.
Современные бетоны производятся как на традиционных цементных матрицах, так и на полимерных (эпоксидных, полиэфирных, фенолоформальдегидных, акриловых и т.д.). Современные высокоэффективные бетоны по прочности приближаются к металлам.

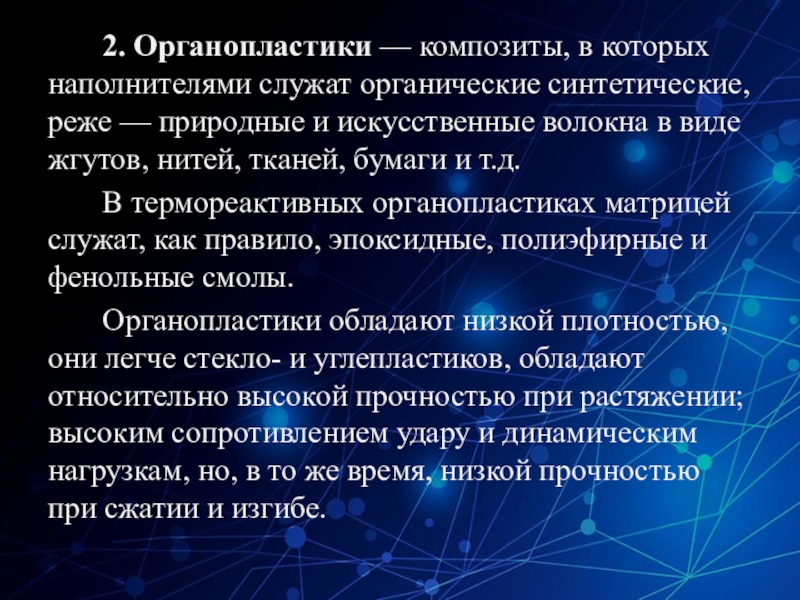

— природные и искусственные волокна в виде жгутов, нитей, тканей, бумаги и т.д.
В термореактивных органопластиках матрицей служат, как правило, эпоксидные, полиэфирные и фенольные смолы.
Органопластики обладают низкой плотностью, они легче стекло- и углепластиков, обладают относительно высокой прочностью при растяжении; высоким сопротивлением удару и динамическим нагрузкам, но, в то же время, низкой прочностью при сжатии и изгибе.

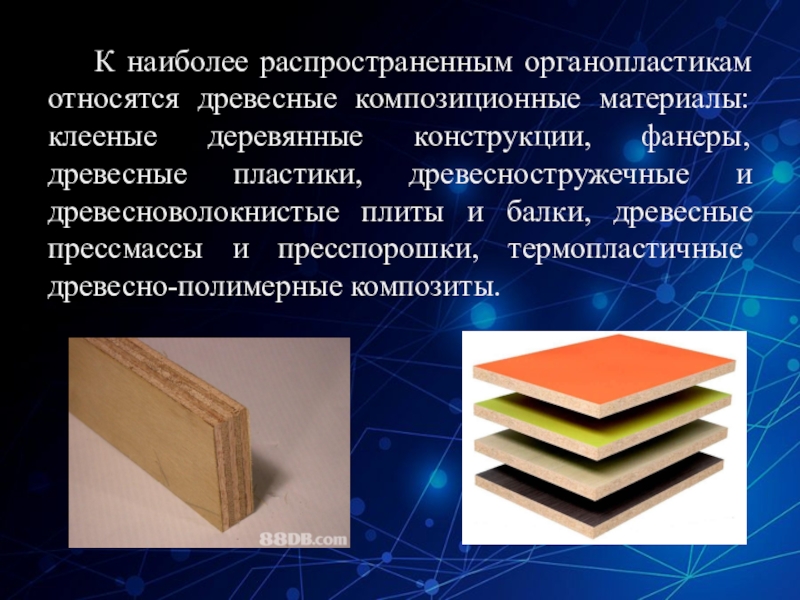

фанеры, древесные пластики, древесностружечные и древесноволокнистые плиты и балки, древесные прессмассы и пресспорошки, термопластичные древесно-полимерные композиты.

из расплавленного неорганического стекла.
В качестве матрицы чаще всего применяют как термореактивные синтетические смолы (фенольные, эпоксидные, полиэфирные и т.д.), так и термопластичные полимеры (полиамиды, полиэтилен, полистирол и т.д.).
Стеклопластики обладают высокой прочностью, низкой теплопроводностью, высокими электроизоляционными свойствами, кроме того, они прозрачны для радиоволн. Слоистый материал, в котором в качестве наполнителя применяется ткань, плетенная из стеклянных волокон, называется стеклотекстолитом.

Углеродные волокна получают из синтетических и природных волокон на основе целлюлозы, сополимеров акрилонитрила, нефтяных и каменноугольных пеков и т.д.
Матрицами в угепластиках могут быть как термореактивные, так и термопластичные полимеры. Основными преимуществами углепластиков по сравнению со стеклопластиками является их низкая плотность и более высокий модуль упругости, углепластики — очень легкие и, в то же время, прочные материалы.
На основе углеродных волокон и углеродной матрицы создают композиционные углеграфитовые материалы — наиболее термостойкие композиционные материалы (углеуглепластики), способные долго выдерживать в инертных или восстановительных средах температуры до 3000° С.

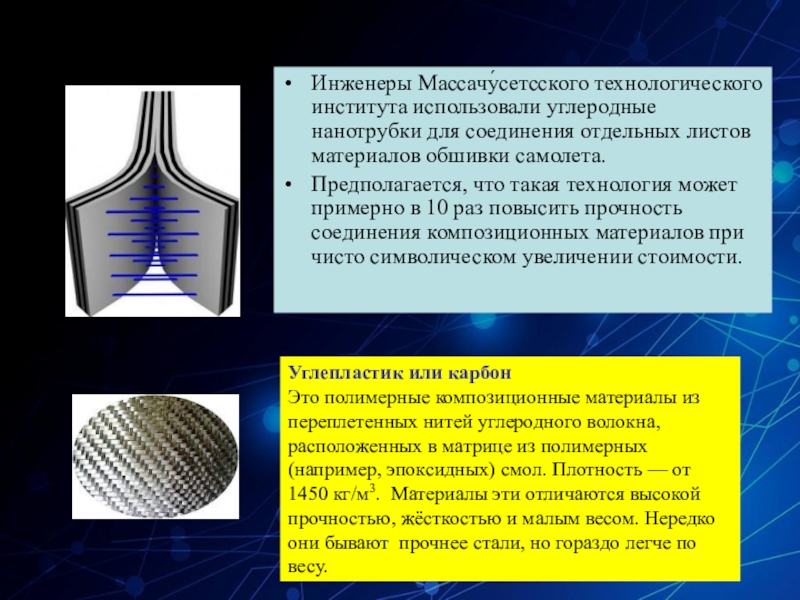

материалов обшивки самолета.
Предполагается, что такая технология может примерно в 10 раз повысить прочность соединения композиционных материалов при чисто символическом увеличении стоимости.

Углепластик или карбон
Это полимерные композиционные материалы из переплетенных нитей углеродного волокна, расположенных в матрице из полимерных (например, эпоксидных) смол. Плотность — от 1450 кг/м3.  Материалы эти отличаются высокой прочностью, жёсткостью и малым весом. Нередко они бывают  прочнее стали, но гораздо легче по весу.

металлов в качестве матрицы применяют алюминий, магний, никель, медь и т.д. Наполнителем служат высокопрочные волокна, тугоплавкие частицы различной дисперсности, нитевидными монокристаллы оксида алюминия, оксида бериллия, карбидов бора и кремния, нитридов алюминия и кремния и т.д. длиной 0,3-15 мм и диаметром 1-30 мкм.
Основными преимуществами композиционных материалов с металлической матрицей по сравнению с обычным (неусиленным) металлом являются: повышенная прочность, повышенная жесткость, повышенное сопротивление износу, повышенное сопротивление ползучести.

также металлическими и керамическими дисперсными частицами позволяет получать высокопрочные композиты, однако, ассортимент волокон, пригодных для армирования керамики, ограничен свойствами исходного материала.
Часто используют металлические волокна. Сопротивление растяжению растет незначительно, но зато повышается сопротивление тепловым ударам — материал меньше растрескивается при нагревании, но возможны случаи, когда прочность материала падает. Это зависит от соотношения коэффициентов термического расширения матрицы и наполнителя.

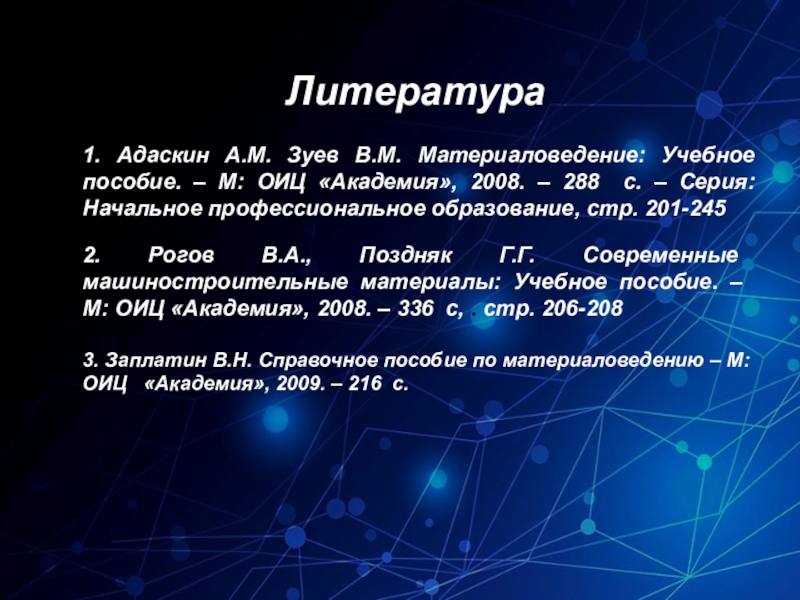

ОИЦ «Академия», 2008. – 288 с. – Серия: Начальное профессиональное образование, стр. 201-245

2. Рогов В.А., Поздняк Г.Г. Современные машиностроительные материалы: Учебное пособие. – М: ОИЦ «Академия», 2008. – 336 с, . стр. 206-208

«Академия», 2008. – 288 с. – Серия: Начальное профессиональное образование, стр. 201-245

2. Рогов В.А., Поздняк Г.Г. Современные машиностроительные материалы: Учебное пособие. – М: ОИЦ «Академия», 2008. – 336 с, . стр. 206-208

3. Заплатин В.Н. Справочное пособие по материаловедению – М: ОИЦ «Академия», 2009. – 216 с.
