Презентация, доклад по предмету Инженерная графика на тему: Правила оформления чертежей

Содержание

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙПонятие о стандартах ЕСКДФорматы Рамка поля чертежа Линии чертежаОсновная надпись чертежаМасштабыГрафическая работа №1

Слайд 1ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

Слайд 2ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ
Понятие о стандартах ЕСКД
Форматы Рамка поля чертежа
Линии чертежа
Основная

надпись чертежа

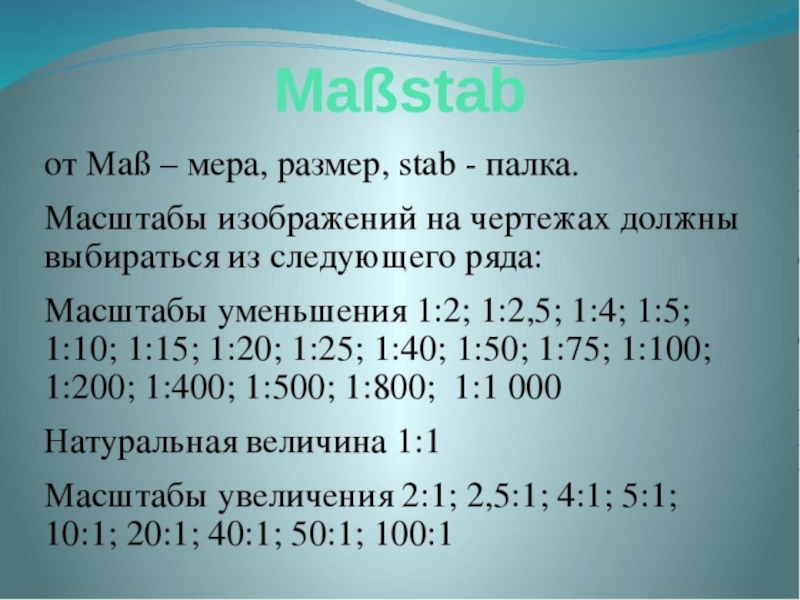

Масштабы

Графическая работа №1

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙПонятие о стандартах ЕСКДФорматы Рамка поля чертежа Линии чертежаОсновная надпись чертежаМасштабыГрафическая работа №1

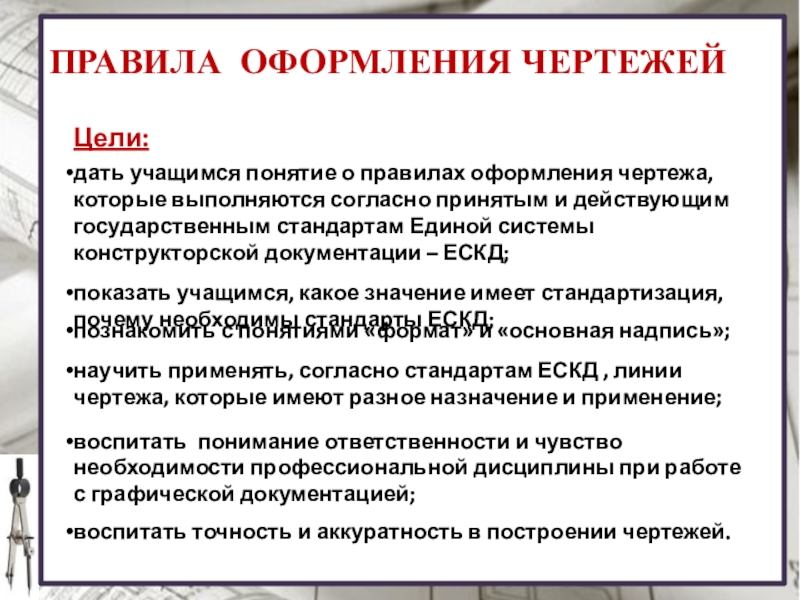

Слайд 3ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ
Цели:
дать учащимся понятие о правилах оформления чертежа, которые

выполняются согласно принятым и действующим государственным стандартам Единой системы конструкторской документации – ЕСКД;
показать учащимся, какое значение имеет стандартизация, почему необходимы стандарты ЕСКД;

познакомить с понятиями «формат» и «основная надпись»;
научить применять, согласно стандартам ЕСКД , линии чертежа, которые имеют разное назначение и применение;
воспитать понимание ответственности и чувство необходимости профессиональной дисциплины при работе с графической документацией;
воспитать точность и аккуратность в построении чертежей.

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙЦели: дать учащимся понятие о правилах оформления чертежа, которые выполняются согласно принятым и действующим государственным

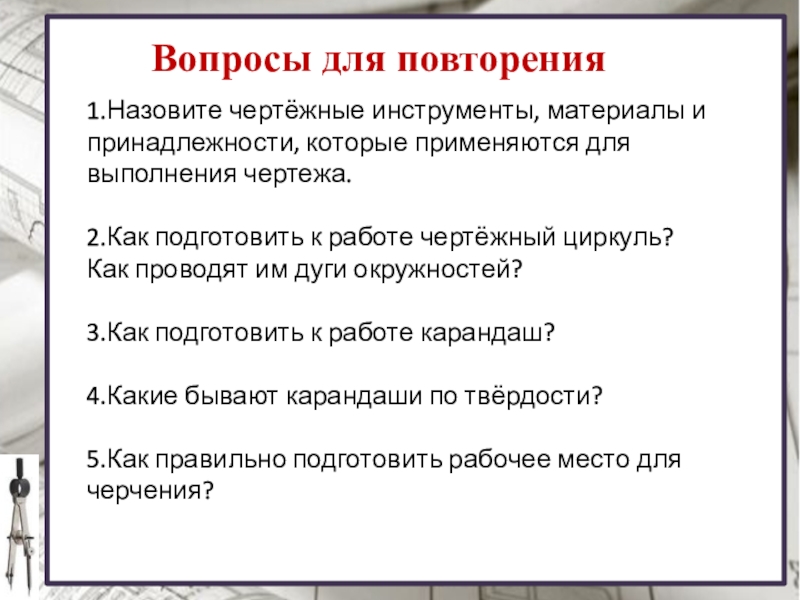

Слайд 4 Вопросы для повторения


1.Назовите чертёжные инструменты, материалы и принадлежности, которые

применяются для выполнения чертежа.

2.Как подготовить к работе чертёжный циркуль?
Как проводят им дуги окружностей?

3.Как подготовить к работе карандаш?

4.Какие бывают карандаши по твёрдости?

5.Как правильно подготовить рабочее место для черчения?
Вопросы для повторения1.Назовите чертёжные инструменты, материалы и принадлежности, которые применяются для выполнения чертежа.2.Как подготовить к

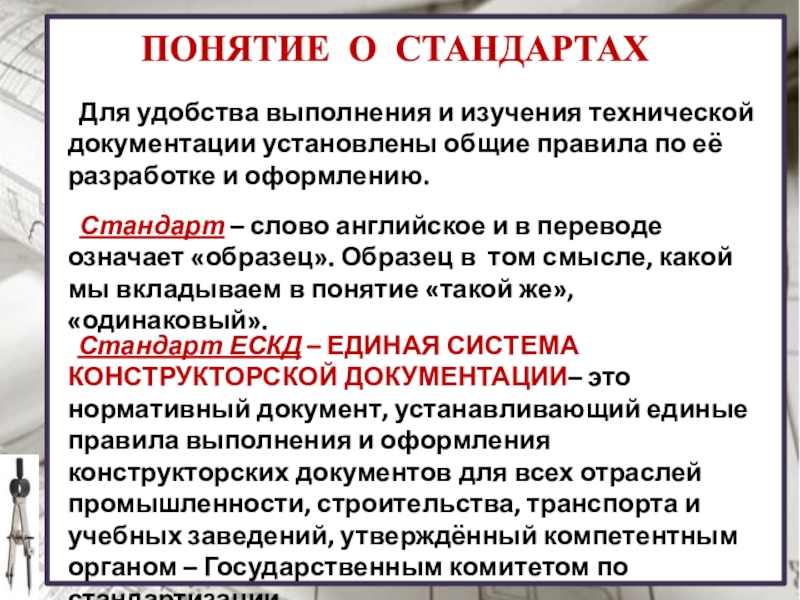

Слайд 5ПОНЯТИЕ О СТАНДАРТАХ
Стандарт – слово английское и в переводе означает

«образец». Образец в том смысле, какой мы вкладываем в понятие «такой же», «одинаковый».

Для удобства выполнения и изучения технической документации установлены общие правила по её разработке и оформлению.

Стандарт ЕСКД – ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ– это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторских документов для всех отраслей промышленности, строительства, транспорта и учебных заведений, утверждённый компетентным органом – Государственным комитетом по стандартизации.

ПОНЯТИЕ О СТАНДАРТАХ Стандарт – слово английское и в переводе означает «образец». Образец в том смысле, какой

Слайд 6Соблюдение государственных стандартов обязательно для всех отраслей промышленности, проектных организаций, научных

учреждений и т. д. Во всех учебных заведениях, где изучают инженерную графику, учебные чертежи выполняют по изложенным в ГОСТах правилам.
Стандарт имеет буквенное и цифровое обозначение. Далее представлена расшифровка обозначения стандарта:
Соблюдение государственных стандартов обязательно для всех отраслей промышленности, проектных организаций, научных учреждений и т. д. Во всех

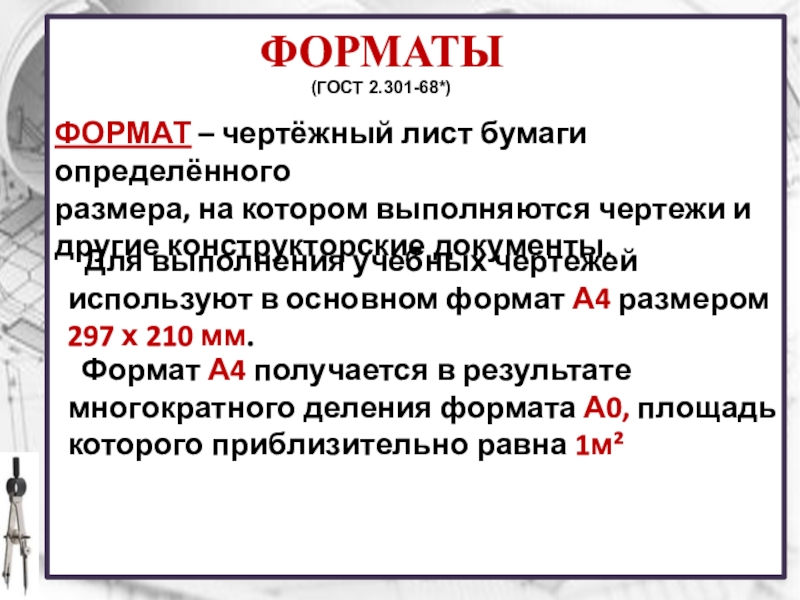

Слайд 7ФОРМАТЫ
ФОРМАТ – чертёжный лист бумаги определённого
размера, на котором выполняются чертежи

и другие конструкторские документы.

Для выполнения учебных чертежей используют в основном формат А4 размером 297 х 210 мм.

Формат А4 получается в результате многократного деления формата А0, площадь которого приблизительно равна 1м²

(ГОСТ 2.301-68*)

ФОРМАТЫФОРМАТ – чертёжный лист бумаги определённого размера, на котором выполняются чертежи и другие конструкторские документы. Для

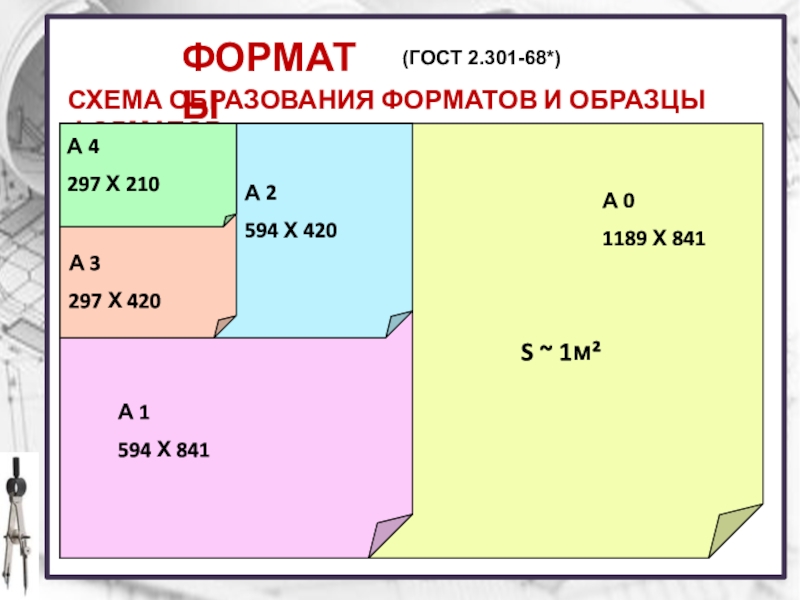

Слайд 8СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВ
А 0
1189 Х 841
А 1
594 Х

841

А 2
594 Х 420

А 3
297 Х 420

А 4
297 Х 210

S ~ 1м²

ФОРМАТЫ

(ГОСТ 2.301-68*)

СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВА 01189 Х 841А 1594 Х 841А 2594 Х 420А 3297 Х

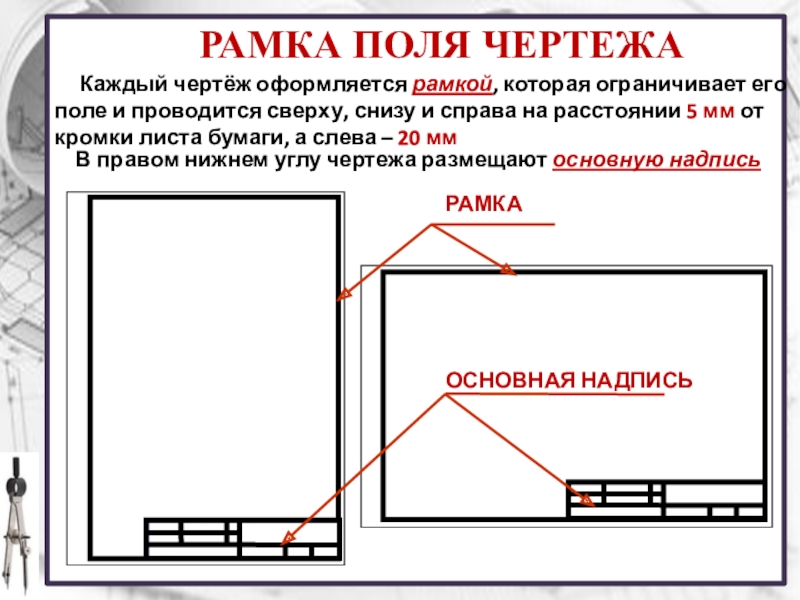

Слайд 9 Каждый чертёж оформляется рамкой, которая ограничивает его поле

и проводится сверху, снизу и справа на расстоянии 5 мм от кромки листа бумаги, а слева – 20 мм

В правом нижнем углу чертежа размещают основную надпись

ОСНОВНАЯ НАДПИСЬ

РАМКА

РАМКА ПОЛЯ ЧЕРТЕЖА

Каждый чертёж оформляется рамкой, которая ограничивает его поле и проводится сверху, снизу и справа

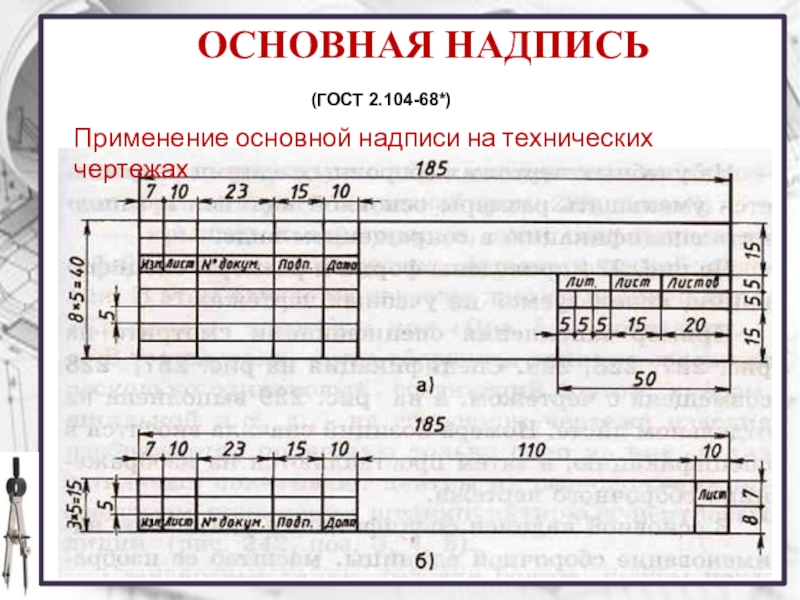

Слайд 10ОСНОВНАЯ НАДПИСЬ
(ГОСТ 2.104-68*)
Применение основной надписи на технических чертежах

ОСНОВНАЯ НАДПИСЬ(ГОСТ 2.104-68*)Применение основной надписи на технических чертежах

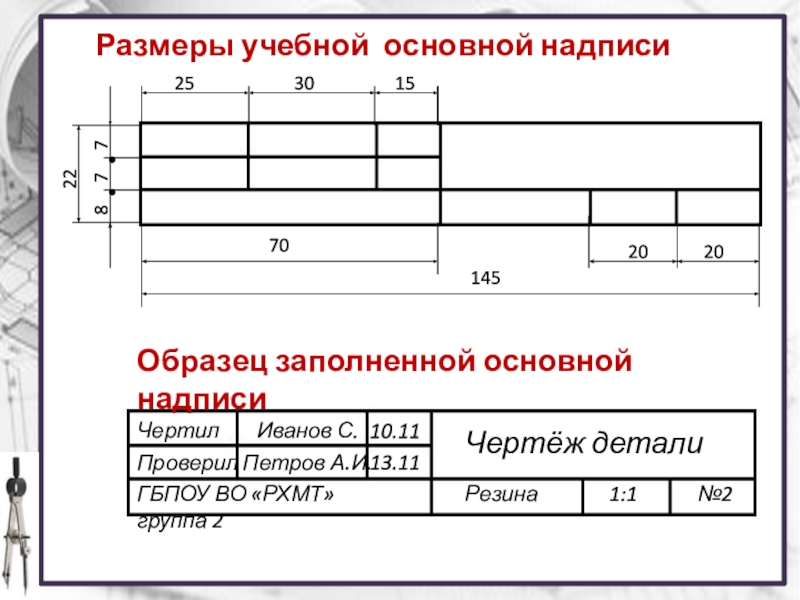

Слайд 11Чертил
Иванов С.
10.11
Проверил
Чертёж детали
Петров А.И.
13.11
ГБПОУ ВО «РХМТ» группа 2
Резина
1:1
№2
Образец

заполненной основной надписи

Размеры учебной основной надписи

ЧертилИванов С.10.11ПроверилЧертёж детали Петров А.И.13.11ГБПОУ ВО «РХМТ» группа 2 Резина1:1№2Образец заполненной основной надписиРазмеры учебной основной надписи

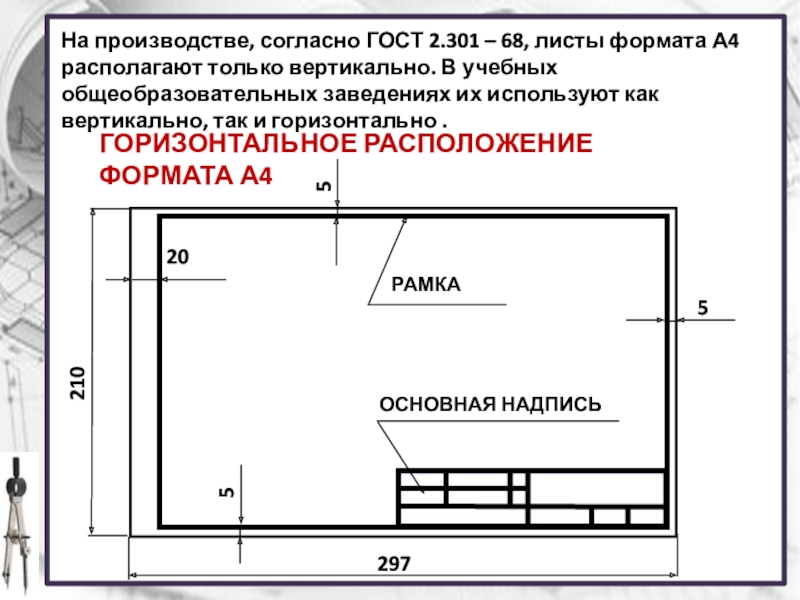

Слайд 12На производстве, согласно ГОСТ 2.301 – 68, листы формата А4 располагают

только вертикально. В учебных общеобразовательных заведениях их используют как вертикально, так и горизонтально .

ГОРИЗОНТАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА А4

210

297

20

5

5

5

ОСНОВНАЯ НАДПИСЬ

РАМКА

На производстве, согласно ГОСТ 2.301 – 68, листы формата А4 располагают только вертикально. В учебных общеобразовательных заведениях

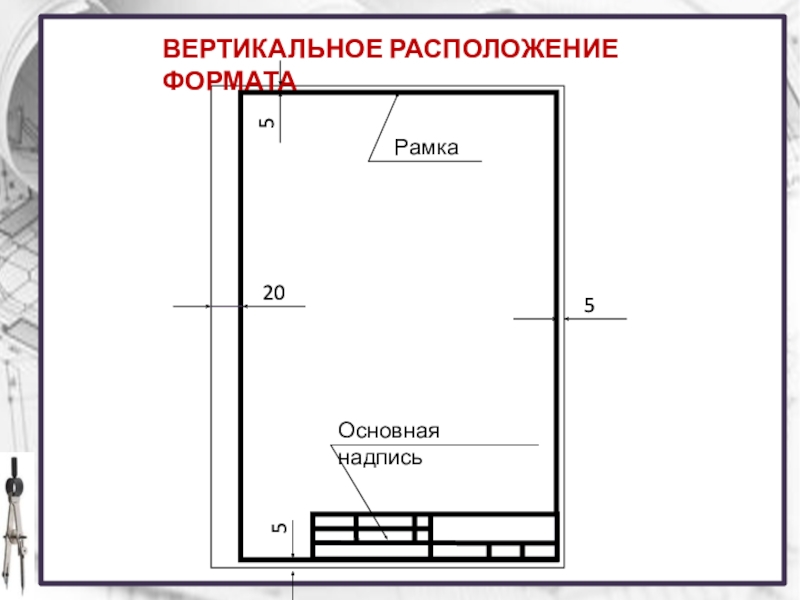

Слайд 13ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА
Рамка
5
5
5
20
Основная надпись

ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТАРамка55520Основная надпись

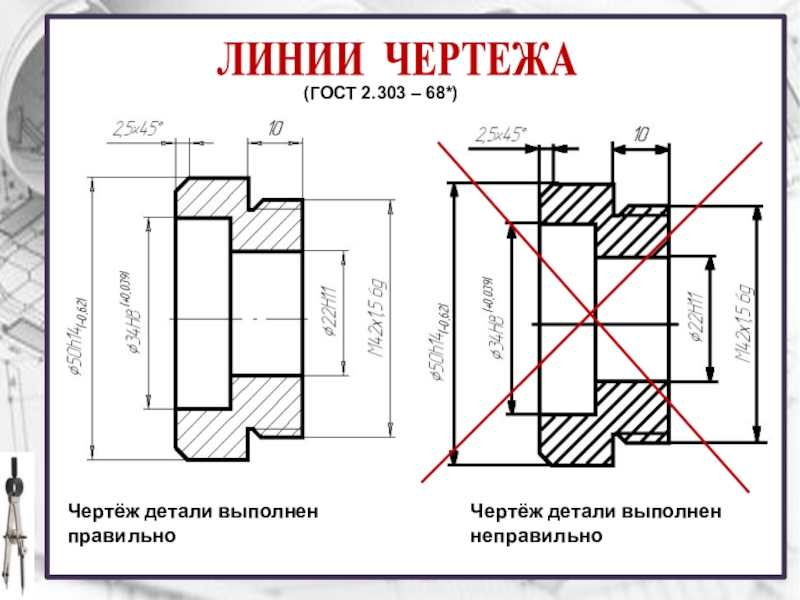

Слайд 15ЛИНИИ ЧЕРТЕЖА
Чертёж детали выполнен правильно
Чертёж детали выполнен неправильно
(ГОСТ 2.303 – 68*)

ЛИНИИ ЧЕРТЕЖАЧертёж детали выполнен правильноЧертёж детали выполнен неправильно(ГОСТ 2.303 – 68*)

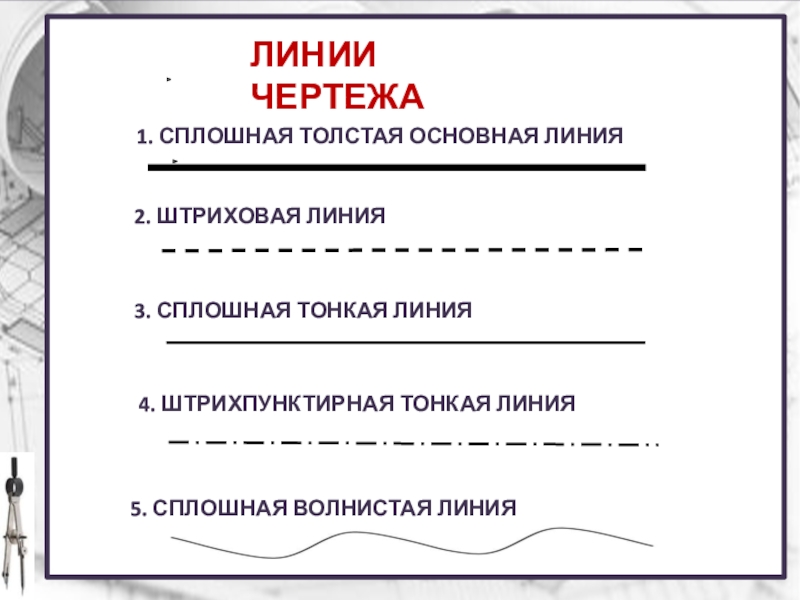

Слайд 16ЛИНИИ ЧЕРТЕЖА
2. ШТРИХОВАЯ ЛИНИЯ
3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ
4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
5. СПЛОШНАЯ

ВОЛНИСТАЯ ЛИНИЯ

1. СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ

ЛИНИИ ЧЕРТЕЖА2. ШТРИХОВАЯ ЛИНИЯ3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ1. СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ

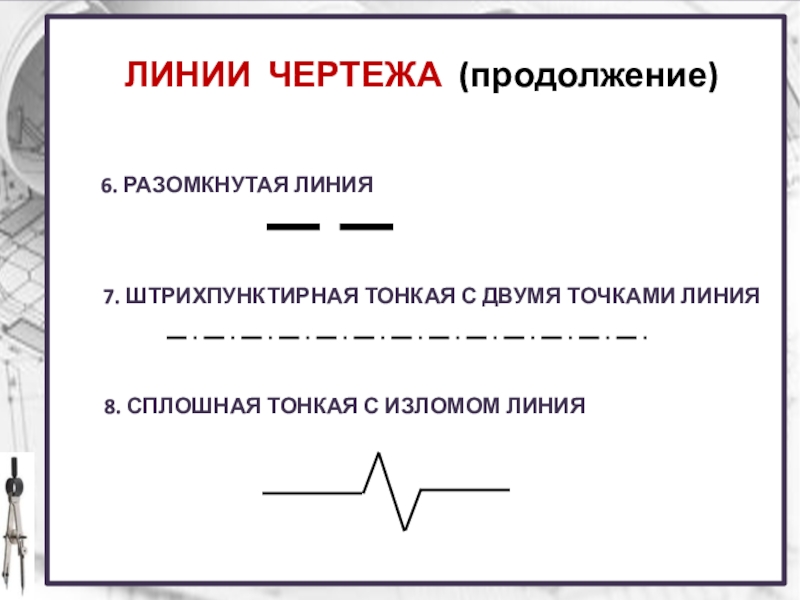

Слайд 17ЛИНИИ ЧЕРТЕЖА (продолжение)
6. РАЗОМКНУТАЯ ЛИНИЯ
7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ
8.

СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ
ЛИНИИ ЧЕРТЕЖА (продолжение)6. РАЗОМКНУТАЯ ЛИНИЯ7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ8. СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ

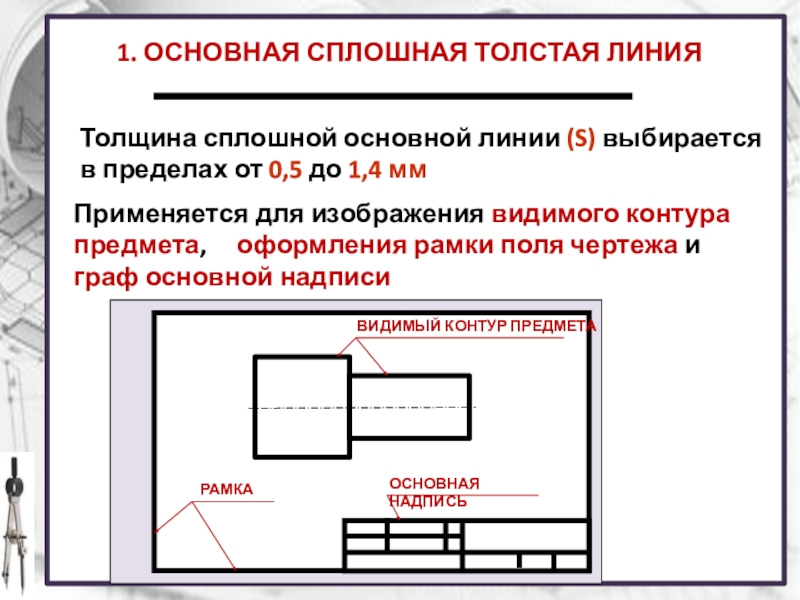

Слайд 181. ОСНОВНАЯ СПЛОШНАЯ ТОЛСТАЯ ЛИНИЯ
Применяется для изображения видимого контура предмета,

оформления рамки поля чертежа и граф основной надписи

Толщина сплошной основной линии (S) выбирается в пределах от 0,5 до 1,4 мм

ВИДИМЫЙ КОНТУР ПРЕДМЕТА

РАМКА

ОСНОВНАЯ НАДПИСЬ

1. ОСНОВНАЯ СПЛОШНАЯ ТОЛСТАЯ ЛИНИЯПрименяется для изображения видимого контура предмета, оформления рамки поля чертежа и

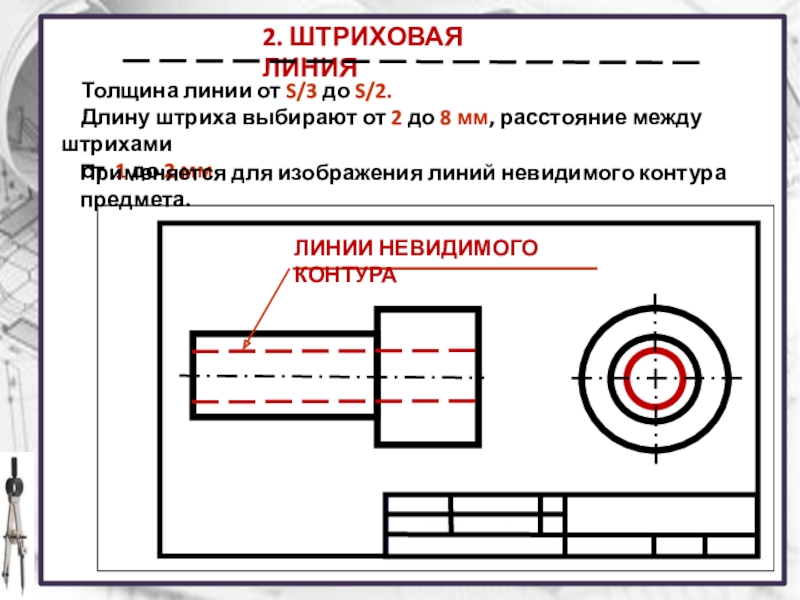

Слайд 192. ШТРИХОВАЯ ЛИНИЯ
Толщина линии от S/3 до S/2.

Длину штриха выбирают от 2 до 8 мм, расстояние между штрихами
от 1 до 2 мм

Применяется для изображения линий невидимого контура предмета.

ЛИНИИ НЕВИДИМОГО КОНТУРА

2. ШТРИХОВАЯ ЛИНИЯ Толщина линии от S/3 до S/2. Длину штриха выбирают от 2

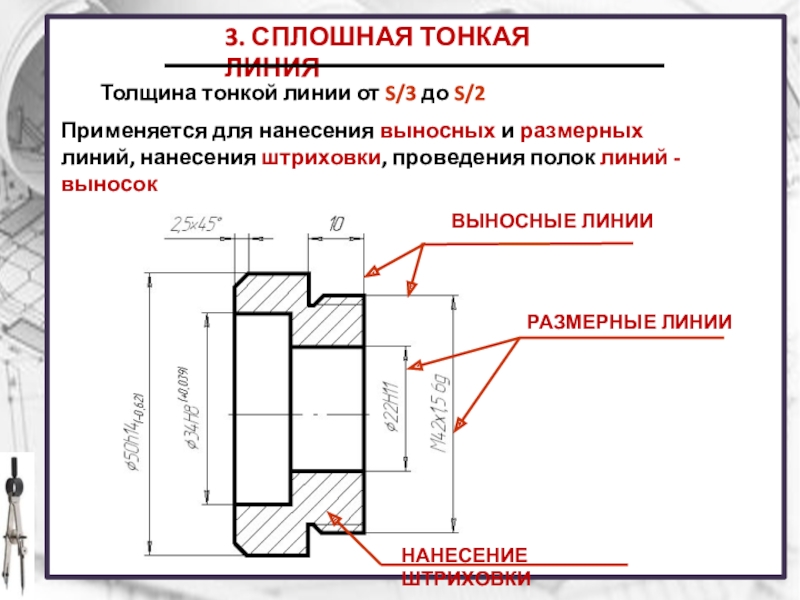

Слайд 203. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ
Толщина тонкой линии от S/3 до S/2
Применяется для

нанесения выносных и размерных линий, нанесения штриховки, проведения полок линий - выносок

ВЫНОСНЫЕ ЛИНИИ

РАЗМЕРНЫЕ ЛИНИИ

НАНЕСЕНИЕ ШТРИХОВКИ

3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯТолщина тонкой линии от S/3 до S/2Применяется для нанесения выносных и размерных линий, нанесения

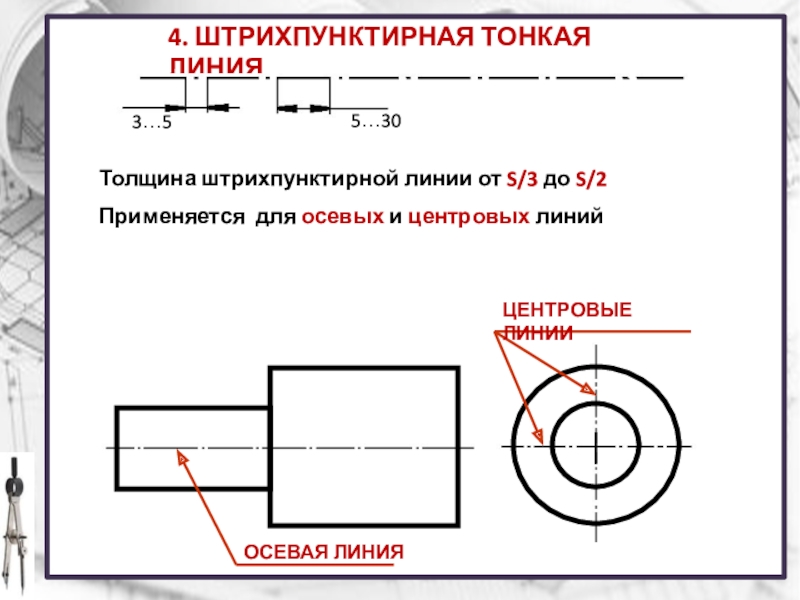

Слайд 214. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
3…5
5…30
Толщина штрихпунктирной линии от S/3 до S/2
Применяется для

осевых и центровых линий

ОСЕВАЯ ЛИНИЯ

ЦЕНТРОВЫЕ ЛИНИИ

4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ3…55…30Толщина штрихпунктирной линии от S/3 до S/2Применяется для осевых и центровых линийОСЕВАЯ ЛИНИЯЦЕНТРОВЫЕ ЛИНИИ

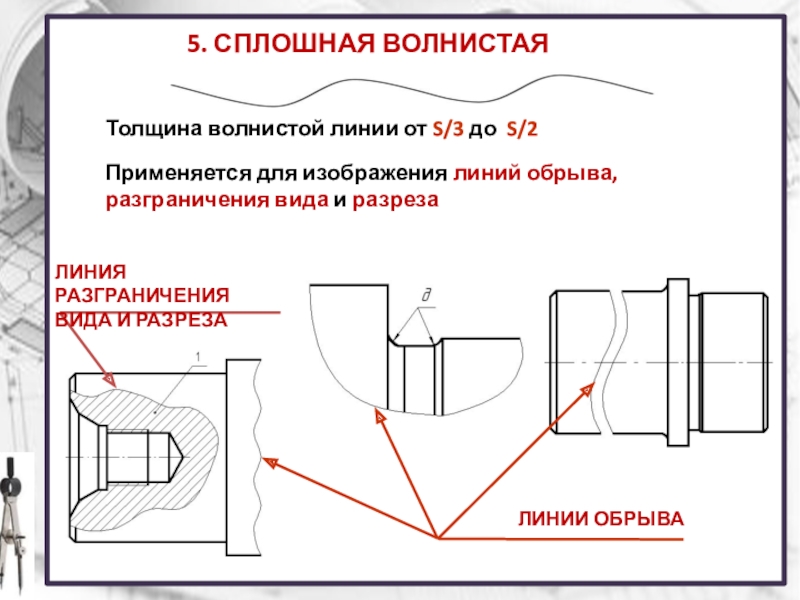

Слайд 225. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ
Толщина волнистой линии от S/3 до S/2
Применяется для

изображения линий обрыва, разграничения вида и разреза

ЛИНИИ ОБРЫВА

ЛИНИЯ РАЗГРАНИЧЕНИЯ ВИДА И РАЗРЕЗА

5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯТолщина волнистой линии от S/3 до S/2Применяется для изображения линий обрыва, разграничения вида и

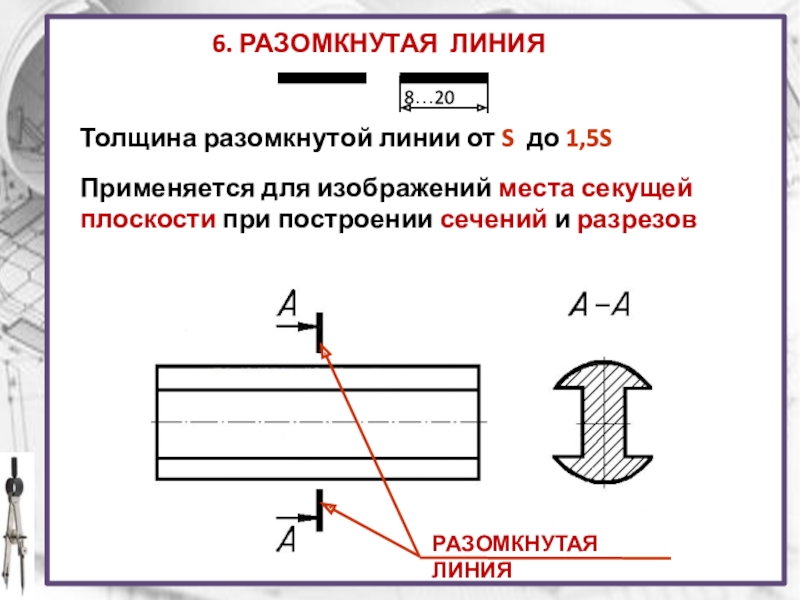

Слайд 236. РАЗОМКНУТАЯ ЛИНИЯ
Толщина разомкнутой линии от S до 1,5S
Применяется для изображений

места секущей плоскости при построении сечений и разрезов

РАЗОМКНУТАЯ ЛИНИЯ

8…20

6. РАЗОМКНУТАЯ ЛИНИЯТолщина разомкнутой линии от S до 1,5SПрименяется для изображений места секущей плоскости при построении сечений

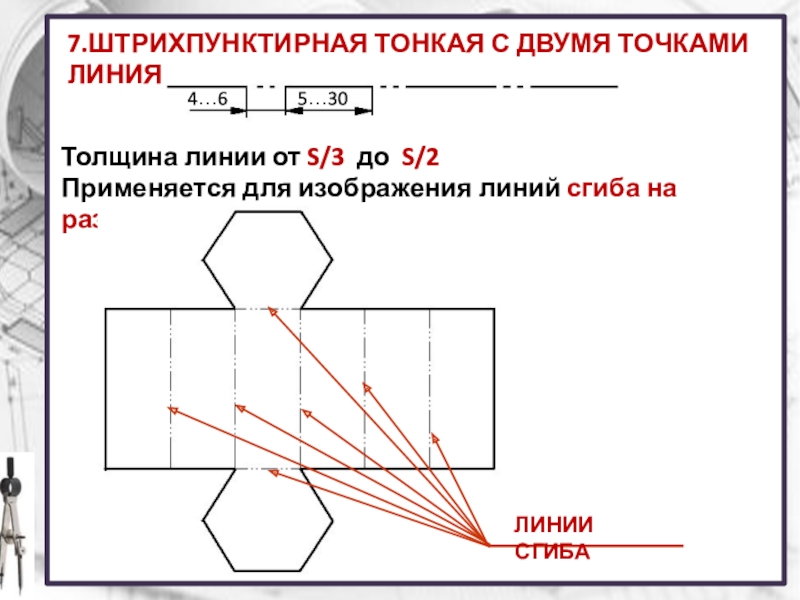

Слайд 247.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ
Толщина линии от S/3 до

S/2

Применяется для изображения линий сгиба на развёртках

ЛИНИИ СГИБА

4…6

5…30

7.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ Толщина линии от S/3 до S/2Применяется для изображения линий сгиба на

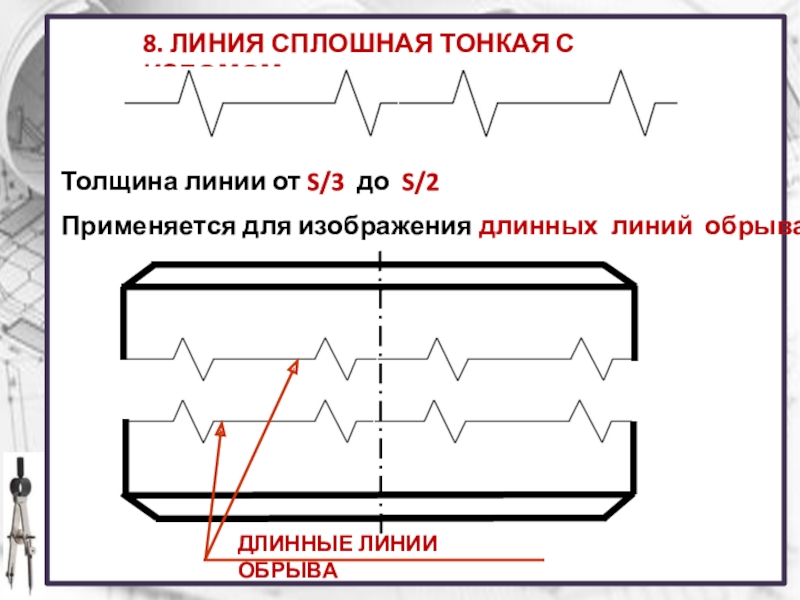

Слайд 258. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ
Толщина линии от S/3 до S/2
Применяется

для изображения длинных линий обрыва

ДЛИННЫЕ ЛИНИИ ОБРЫВА

8. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМТолщина линии от S/3 до S/2Применяется для изображения длинных линий обрываДЛИННЫЕ ЛИНИИ

Слайд 26 Сидите правильно!
Берегите зрение!
Ф
И
З
М
Н
И
У
Т
КТ
АТ

Сидите правильно! Берегите зрение!ФИЗМНИУТКТАТ

Слайд 27Домашнее задание
А.М.Бродский «Инженерная графика, стр 93 -100.

Принести на следующий урок лист

чертёжной бумаги формата А 4 для выполнения графической работы №1 «Линии чертежа»
Домашнее заданиеА.М.Бродский «Инженерная графика, стр 93 -100.Принести на следующий урок лист чертёжной бумаги формата А 4 для

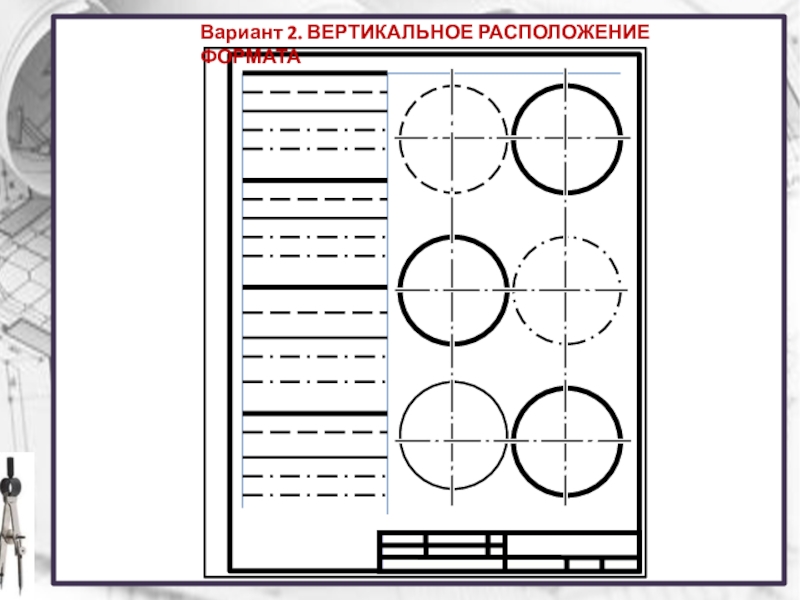

Слайд 28Вариант 2. ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА

Вариант 2. ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА
