Презентация, доклад по предмету Электрооборудования электрических станций и подстанций на тему Сақтандырғыштар
Содержание

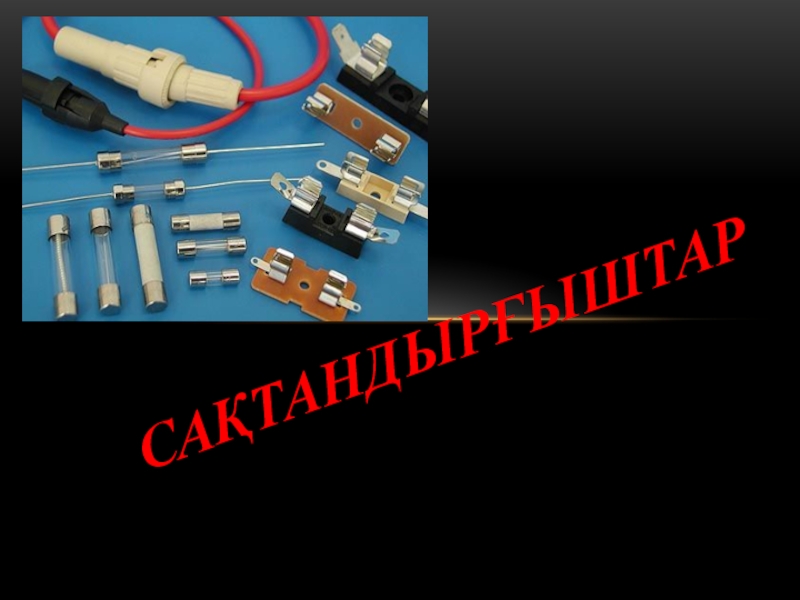

- 1. Презентация по предмету Электрооборудования электрических станций и подстанций на тему Сақтандырғыштар
- 2. Сақтандырғыштар - электр тізбектерін тоқ күшінің рұқсат етілген мөлшерден асып кетуінен қорғауға арналған тетік.
- 3. 1 - қақпақ; 2 - жез қалпақ;
- 4. Номинальды параметрлері:- 110; 220; 440 В –
- 5. Сақтандырғыш түрлеріҚалпақ сақтандырғышБалқығыш сақтндырғышАйырлы сақтандырғышПышақ сақтандырғышЭлектр сақтандырғыш

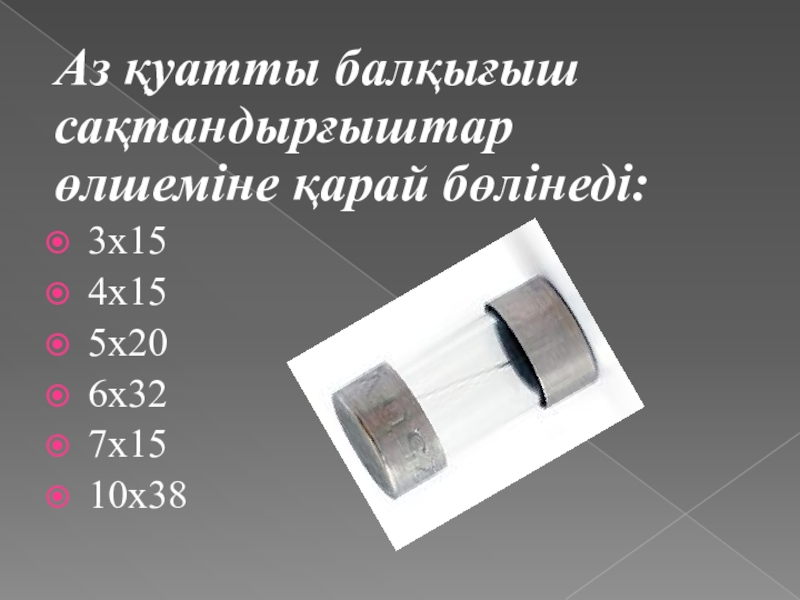

- 6. Аз қуатты балқығыш сақтандырғыштар өлшеміне қарай бөлінеді:3х154х155x206x327х1510х38
- 7. Айырлы сақатандырғыштан конструкция бойынша екіге бөлінеді: Ықшамдалған айырлы сақтандырғыш; Кәдімгі айырлы сақтандырғыш;

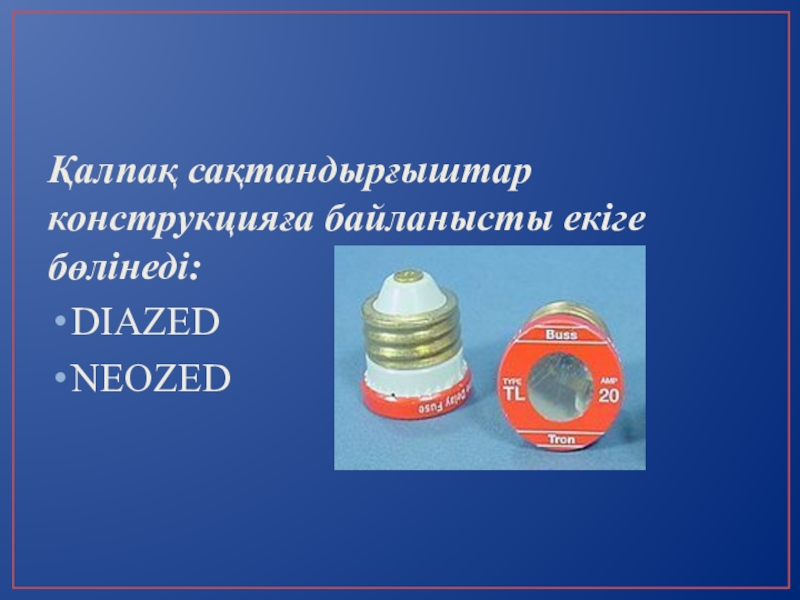

- 8. Қалпақ сақтандырғыштар конструкцияға байланысты екіге бөлінеді: DIAZEDNEOZED
- 9. Пышақ сақтандырғыштар консрукция бойынша екіге бөлінеді: 000

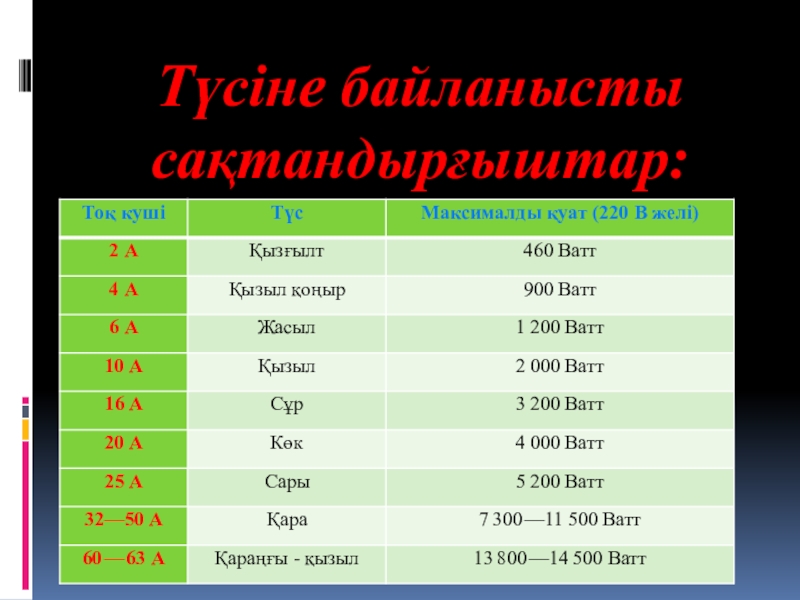

- 10. Түсіне байланысты сақтандырғыштар:
Сақтандырғыштар - электр тізбектерін тоқ күшінің рұқсат етілген мөлшерден асып кетуінен қорғауға арналған тетік.

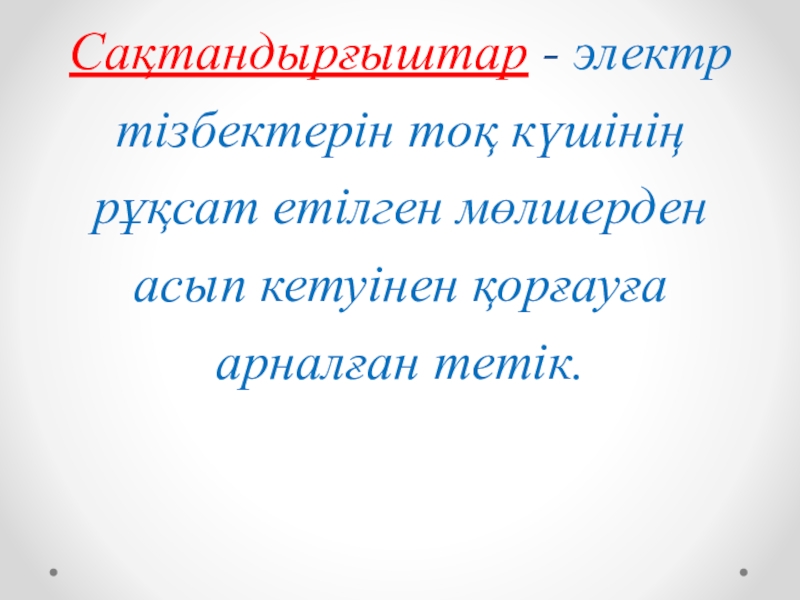

Слайд 2Сақтандырғыштар - электр тізбектерін тоқ күшінің рұқсат етілген мөлшерден асып кетуінен
қорғауға арналған тетік.

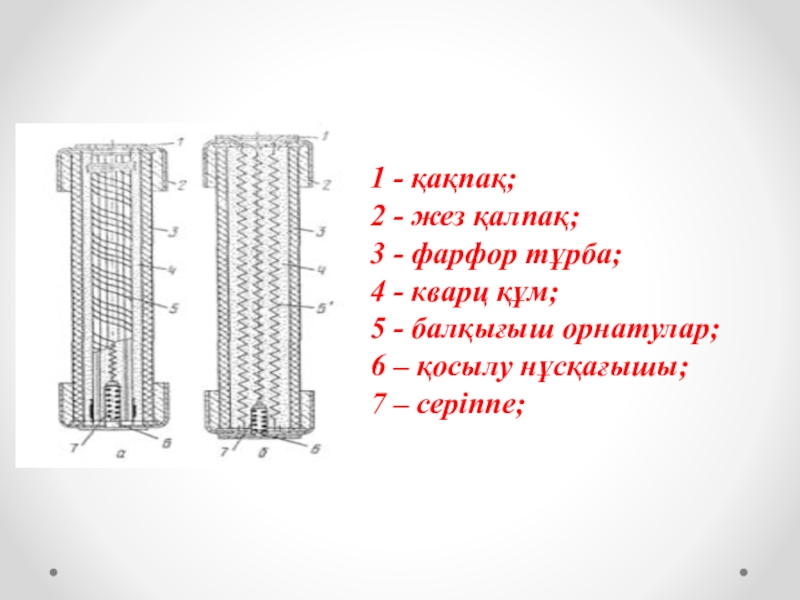

Слайд 31 - қақпақ;
2 - жез қалпақ;
3 - фарфор тұрба;
4 - кварц құм;
5 - балқығыш орнатулар;
6 – қосылу нұсқағышы;
7 – серіппе;

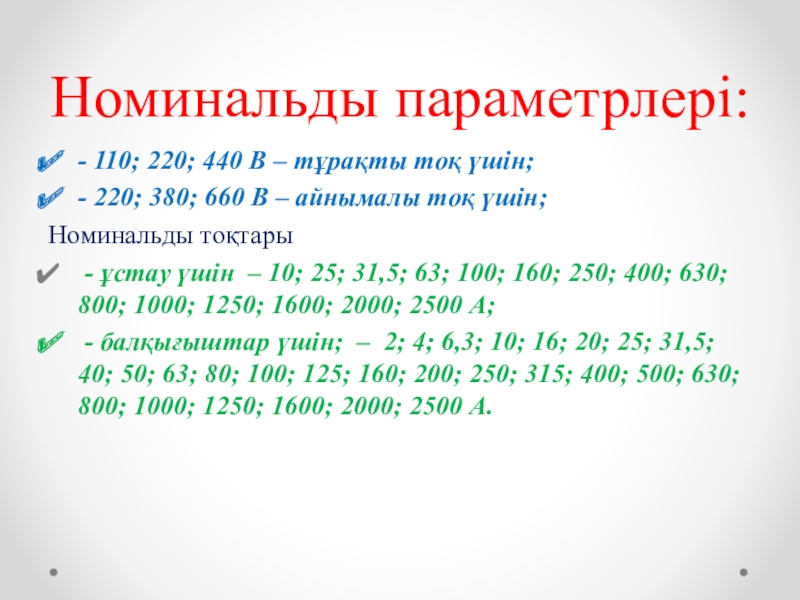

Слайд 4Номинальды параметрлері:
- 110; 220; 440 В – тұрақты тоқ үшін;
-
220; 380; 660 В – айнымалы тоқ үшін;
Номинальды тоқтары
- ұстау үшін – 10; 25; 31,5; 63; 100; 160; 250; 400; 630; 800; 1000; 1250; 1600; 2000; 2500 А;
- балқығыштар үшін; – 2; 4; 6,3; 10; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500 А.
Номинальды тоқтары
- ұстау үшін – 10; 25; 31,5; 63; 100; 160; 250; 400; 630; 800; 1000; 1250; 1600; 2000; 2500 А;
- балқығыштар үшін; – 2; 4; 6,3; 10; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500 А.

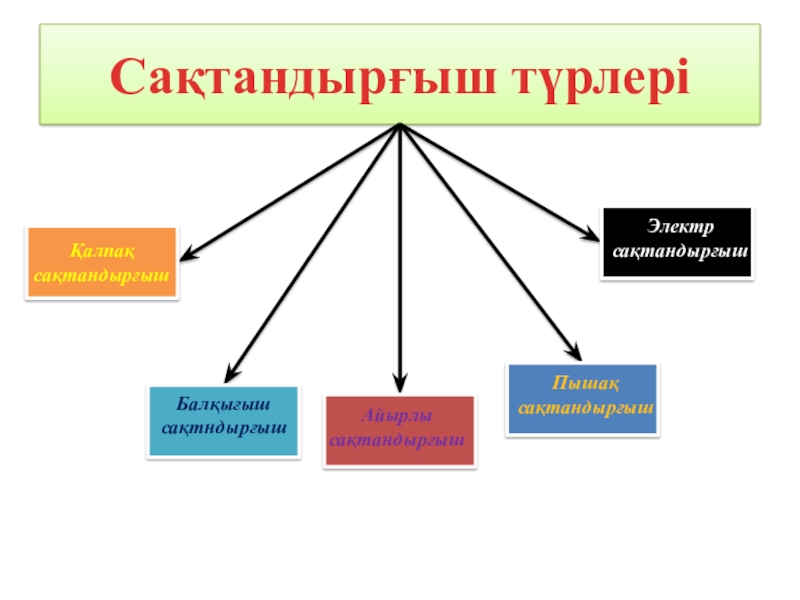

Слайд 5Сақтандырғыш түрлері
Қалпақ сақтандырғыш
Балқығыш сақтндырғыш
Айырлы сақтандырғыш
Пышақ сақтандырғыш
Электр сақтандырғыш
Слайд 7Айырлы сақатандырғыштан конструкция бойынша екіге бөлінеді:
Ықшамдалған айырлы сақтандырғыш;
Кәдімгі айырлы
сақтандырғыш;

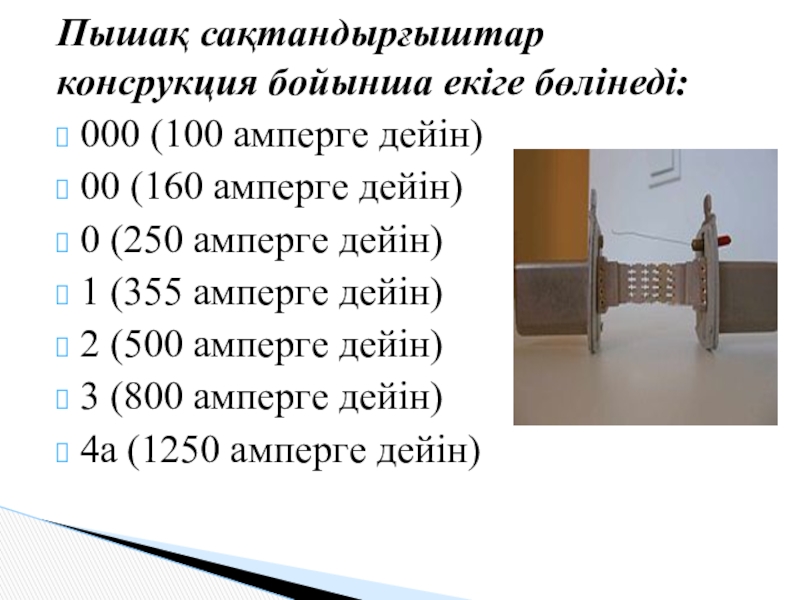

Слайд 9Пышақ сақтандырғыштар консрукция бойынша екіге бөлінеді:
000 (100 амперге дейін)
00 (160
амперге дейін)
0 (250 амперге дейін)
1 (355 амперге дейін)
2 (500 амперге дейін)
3 (800 амперге дейін)
4а (1250 амперге дейін)
0 (250 амперге дейін)
1 (355 амперге дейін)
2 (500 амперге дейін)
3 (800 амперге дейін)
4а (1250 амперге дейін)
