Презентация, доклад по предмету автоматическое регулирование на тему Параметрические преобразователи активного сопротивления

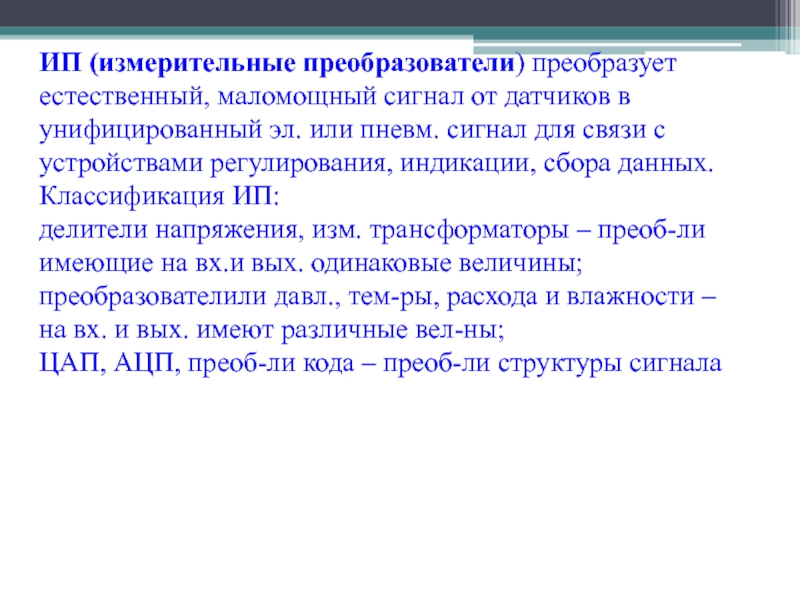

эл. или пневм. сигнал для связи с устройствами регулирования, индикации, сбора данных. Классификация ИП: делители напряжения, изм. трансформаторы – преоб-ли имеющие на вх.и вых. одинаковые величины; преобразователили давл., тем-ры, расхода и влажности – на вх. и вых. имеют различные вел-ны; ЦАП, АЦП, преоб-ли кода – преоб-ли структуры сигнала

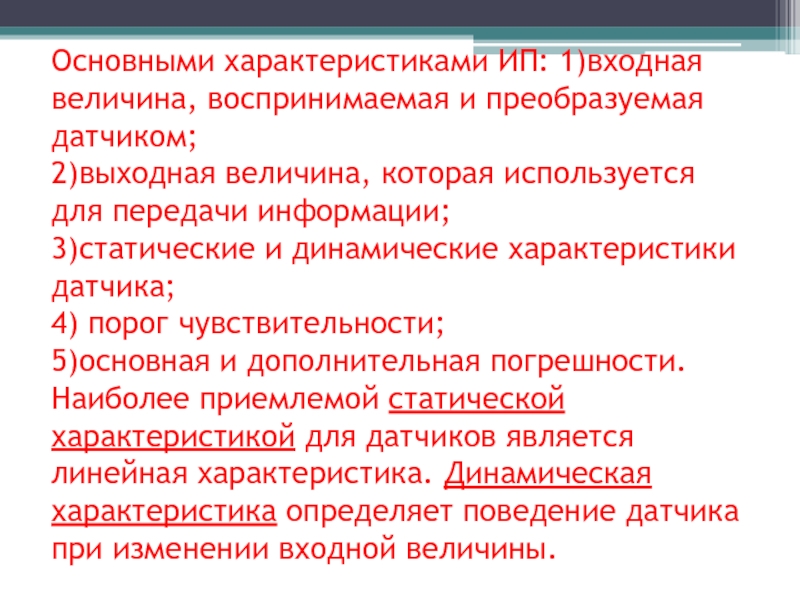

которая используется для передачи информации; 3)статические и динамические характеристики датчика; 4) порог чувствительности; 5)основная и дополнительная погрешности. Наиболее приемлемой статической характеристикой для датчиков является линейная характеристика. Динамическая характеристика определяет поведение датчика при изменении входной величины.

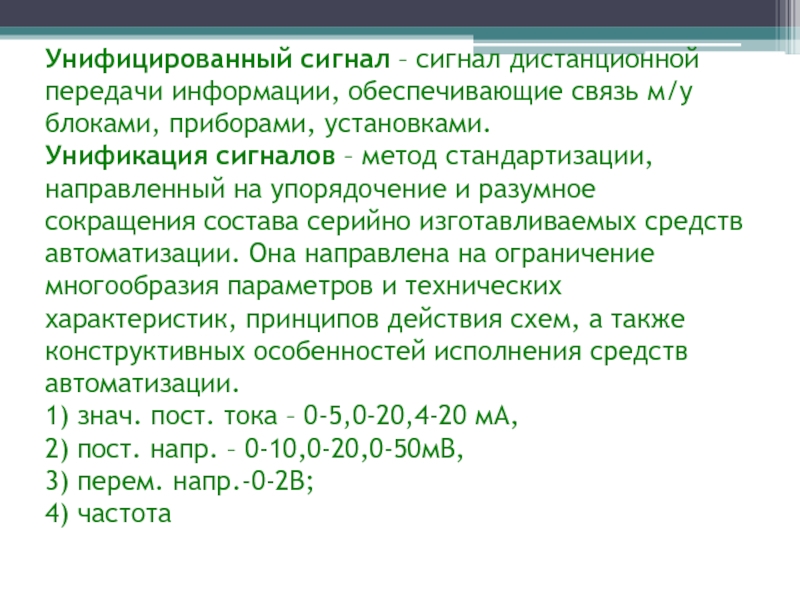

приборами, установками. Унификация сигналов – метод стандартизации, направленный на упорядочение и разумное сокращения состава серийно изготавливаемых средств автоматизации. Она направлена на ограничение многообразия параметров и технических характеристик, принципов действия схем, а также конструктивных особенностей исполнения средств автоматизации. 1) знач. пост. тока – 0-5,0-20,4-20 мА, 2) пост. напр. – 0-10,0-20,0-50мВ, 3) перем. напр.-0-2В; 4) частота

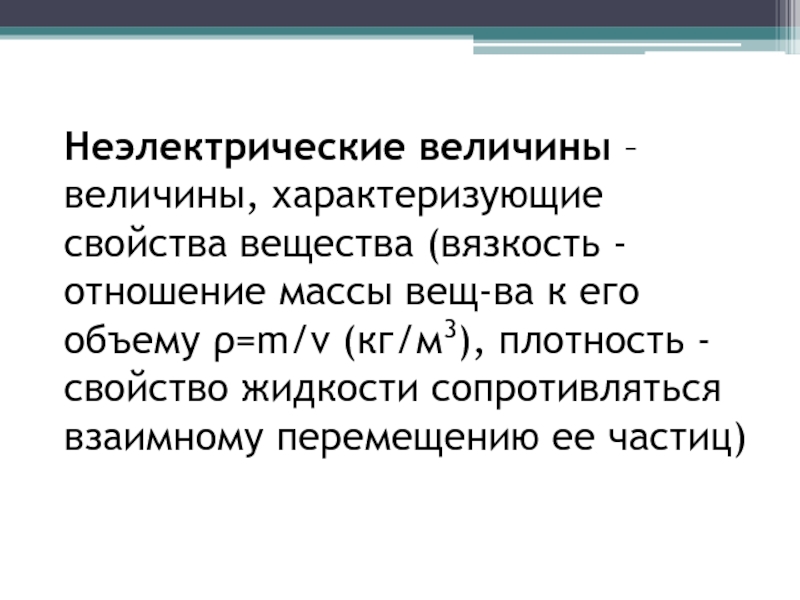

вещ-ва к его объему ρ=m/v (кг/м3), плотность - свойство жидкости сопротивляться взаимному перемещению ее частиц)

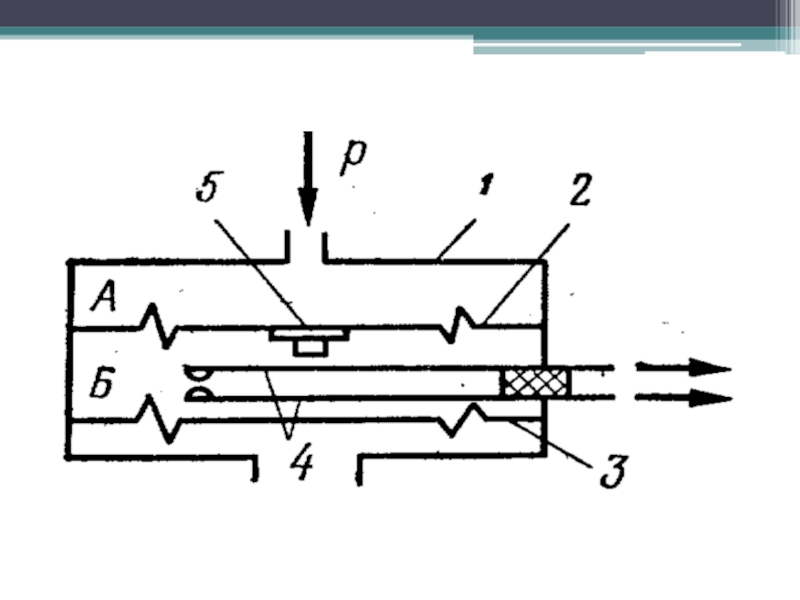

мембраны осуществляется под действием давления воздуха (Р). В диэлектрическом корпусе 1 установлены мембраны 2,3 так что образуется камера А к которой подводится давление (Р),гермитизационная камера Б в ней установлена контактная группа 4. При поступлении давления в камеру А мембрана прогибается, т. е входным сигналом преобразователя является перемещение мембраны. Укрепленный на мембране 2 толкатель5 перемещает один из контактов 4 до замыкания. Контакты 4 вкл в схему. Мембрана 3 служит для компенсации изменения объема герметизационной камеры Б. Недостаток низкая надежность и невозможность непрерывного преобразования.

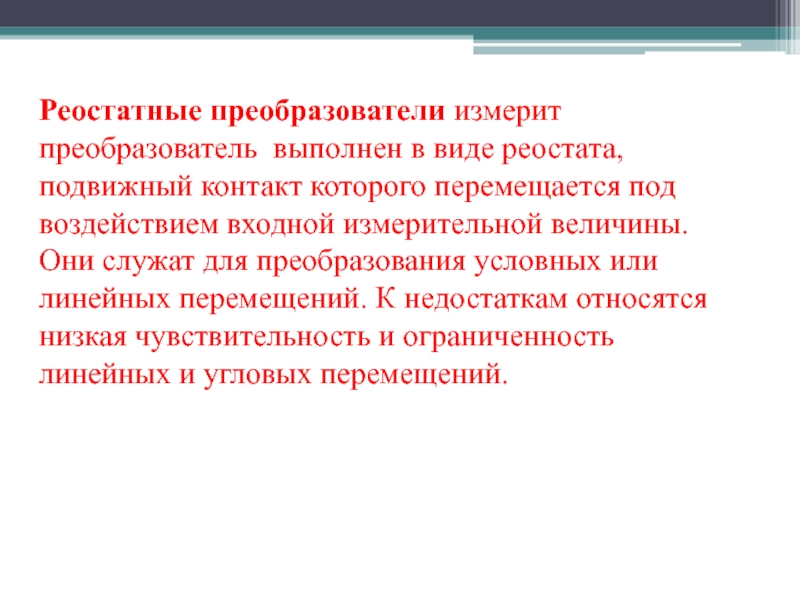

перемещается под воздействием входной измерительной величины. Они служат для преобразования условных или линейных перемещений. К недостаткам относятся низкая чувствительность и ограниченность линейных и угловых перемещений.
