Презентация, доклад по предмету автоматическое регулирование Емкостные дачтики

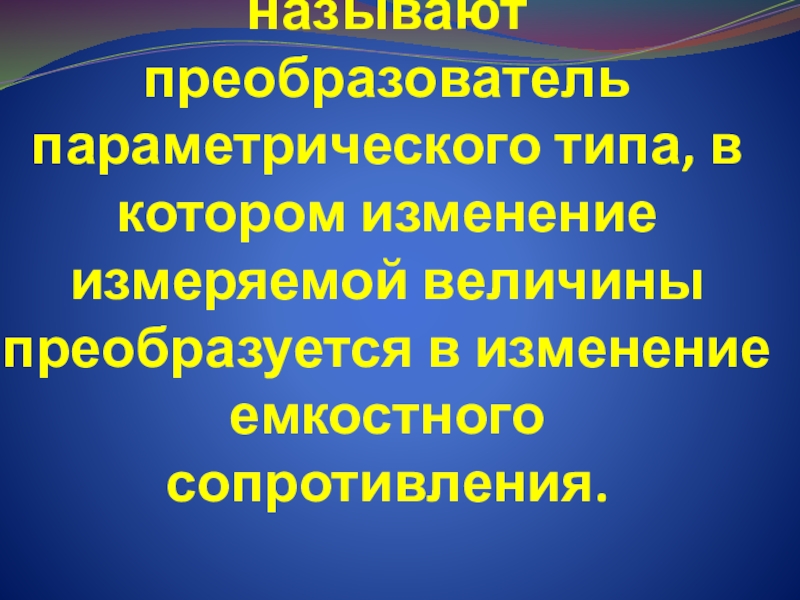

преобразуется в изменение емкостного сопротивления.

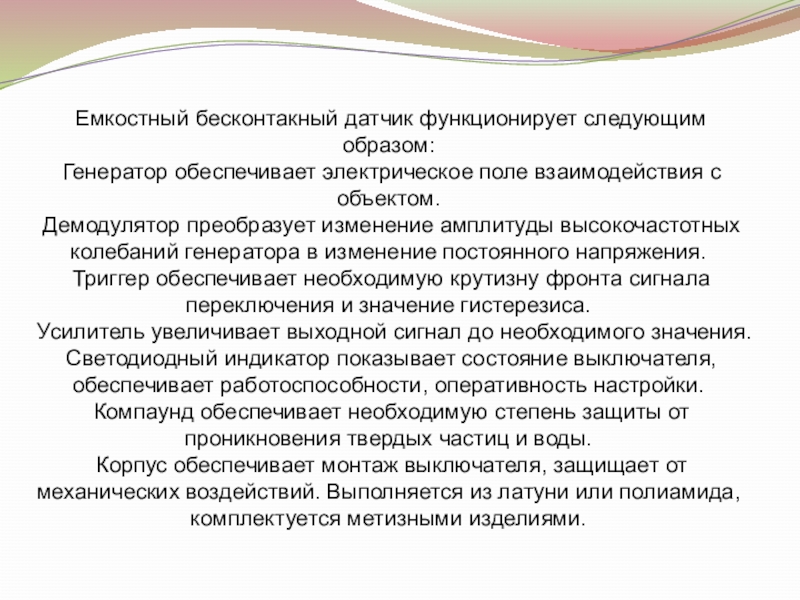

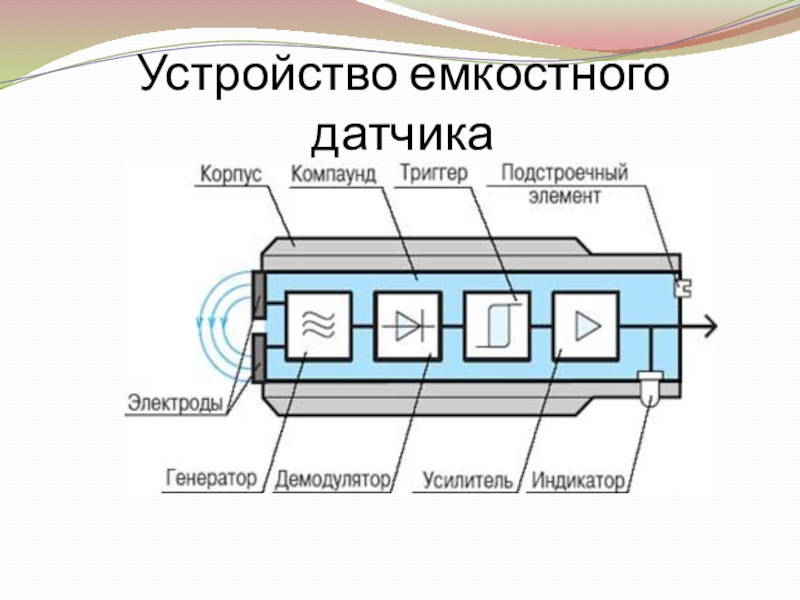

взаимодействия с объектом. Демодулятор преобразует изменение амплитуды высокочастотных колебаний генератора в изменение постоянного напряжения. Триггер обеспечивает необходимую крутизну фронта сигнала переключения и значение гистерезиса. Усилитель увеличивает выходной сигнал до необходимого значения. Светодиодный индикатор показывает состояние выключателя, обеспечивает работоспособности, оперативность настройки. Компаунд обеспечивает необходимую степень защиты от проникновения твердых частиц и воды. Корпус обеспечивает монтаж выключателя, защищает от механических воздействий. Выполняется из латуни или полиамида, комплектуется метизными изделиями.

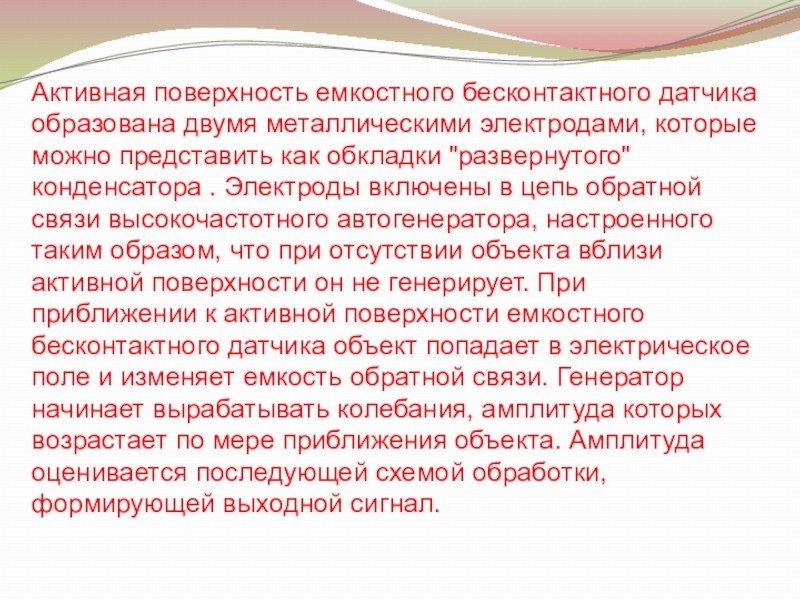

представить как обкладки "развернутого" конденсатора . Электроды включены в цепь обратной связи высокочастотного автогенератора, настроенного таким образом, что при отсутствии объекта вблизи активной поверхности он не генерирует. При приближении к активной поверхности емкостного бесконтактного датчика объект попадает в электрическое поле и изменяет емкость обратной связи. Генератор начинает вырабатывать колебания, амплитуда которых возрастает по мере приближения объекта. Амплитуда оценивается последующей схемой обработки, формирующей выходной сигнал.

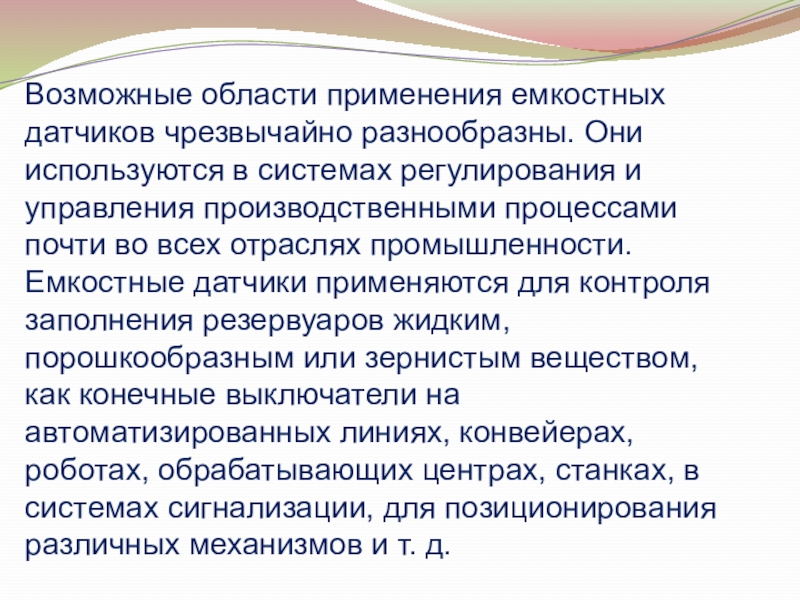

регулирования и управления производственными процессами почти во всех отраслях промышленности. Емкостные датчики применяются для контроля заполнения резервуаров жидким, порошкообразным или зернистым веществом, как конечные выключатели на автоматизированных линиях, конвейерах, роботах, обрабатывающих центрах, станках, в системах сигнализации, для позиционирования различных механизмов и т. д.

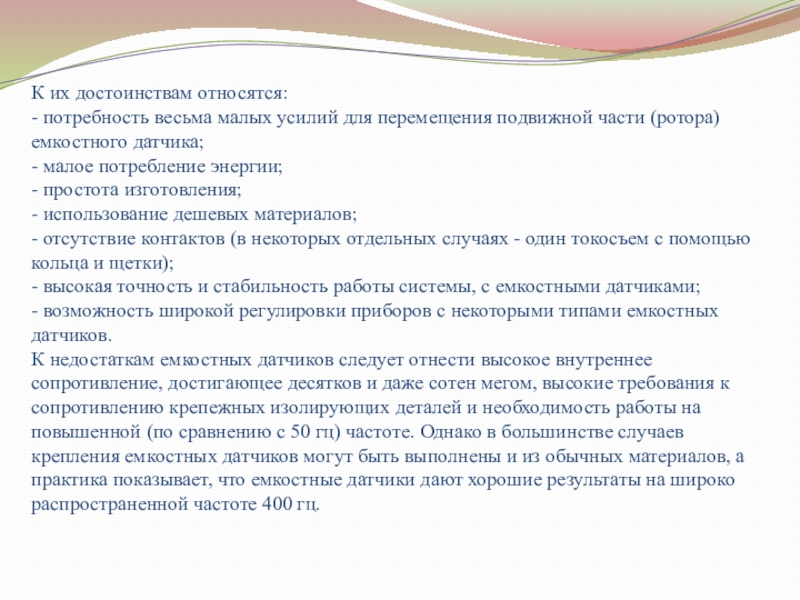

подвижной части (ротора) емкостного датчика; - малое потребление энергии; - простота изготовления; - использование дешевых материалов; - отсутствие контактов (в некоторых отдельных случаях - один токосъем с помощью кольца и щетки); - высокая точность и стабильность работы системы, с емкостными датчиками; - возможность широкой регулировки приборов с некоторыми типами емкостных датчиков. К недостаткам емкостных датчиков следует отнести высокое внутреннее сопротивление, достигающее десятков и даже сотен мегом, высокие требования к сопротивлению крепежных изолирующих деталей и необходимость работы на повышенной (по сравнению с 50 гц) частоте. Однако в большинстве случаев крепления емкостных датчиков могут быть выполнены и из обычных материалов, а практика показывает, что емкостные датчики дают хорошие результаты на широко распространенной частоте 400 гц.
