Презентация, доклад по подъёмно-транспортным машинам на тему Ленточные конвейеры (элементы конструкции)
Содержание
- 1. Презентация по подъёмно-транспортным машинам на тему Ленточные конвейеры (элементы конструкции)
- 2. 1 – груз; 2 - станция натяжная;
- 3. СХЕМЫ ТРАСС ЛЕНТОЧНЫХ КОНВЕЙЕРОВа – горизонтальный с
- 4. ЭЛЕМЕНТЫ ЛЕНТОЧНОГО КОНВЕЙЕРА
- 5. Конвейерная лента Выступает одновременно грузонесущим и тяговым
- 6. Конструкция резинотканевой ленты1 – тканевая прокладка; 2
- 7. ТКАНИ ИЗ НАТУРАЛЬНЫХ ВОЛОКОН:МАТЕРИАЛЫ ДЛЯ ТКАНЕВЫХ ПРОКЛАДОКТКАНИ
- 8. ТИПЫ ЛЕНТ:ленты общего назначения ГОСТ 20-76
- 9. Конструкция резинотросой ленты1– верхняя обкладка; 2 –
- 10. РоликоопорыПо назначению делятся на: рядовые - устанавливаются
- 11. Функции специальных роликоопор:центрирующие – регулирование положения ленты
- 12. По месту установки:верхние нижниеПо количеству роликов:однороликоваярабочей (грузовой) ветви холостой ветви двухроликоваятрехроликоваяпятироликовая
- 13. По типу исполнения:легкиенормальныетяжелыеПо типу оси ролика:жесткие подвесные – ось из каната и цепи
- 14. Слайд 14
- 15. Слайд 15
- 16. Диаметр роликов 57 ... 194 мм Расстояние
- 17. Слайд 17
- 18. Слайд 18
- 19. 1.Осевой вал2. Обечайка 3. Корпус
- 20. Приводная станция ОПОРНАЯ РАМА СПЕЦИАЛЬНОЙ КОНСТРУКЦИИ;Элементы приводной

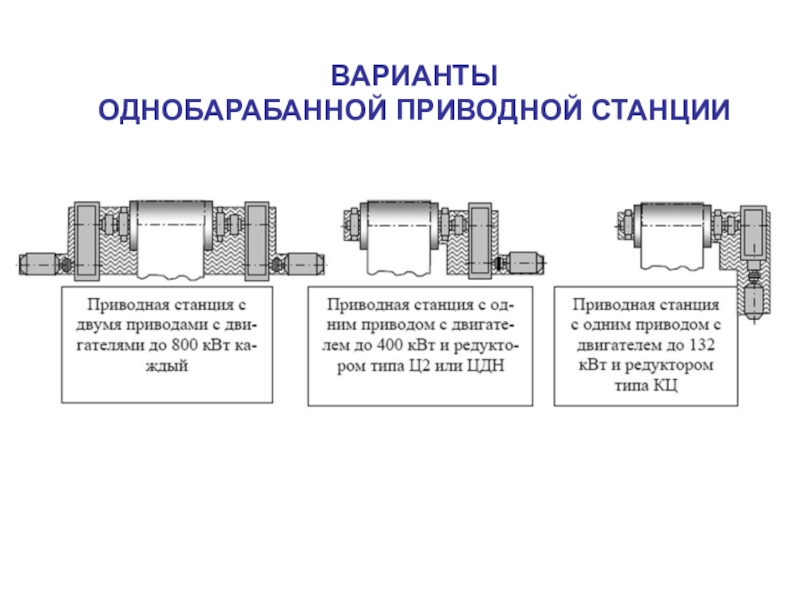

- 21. ВАРИАНТЫ ОДНОБАРАБАННОЙ ПРИВОДНОЙ СТАНЦИИ
- 22. ФОРМУЛА ЭЙЛЕРА: Sнб.п – усилие в ленте
- 23. Приводные барабаныПо способу изготовления:сварные из трубы или
- 24. Слайд 24
- 25. Натяжные устройства 1) компенсация удлинения ленты при
- 26. Натяжные устройства делятся на:грузовые, механические,гидравлические,пневматические.
- 27. по расположениютележечного типаГРУЗОВЫЕ УСТРОЙСТВА хвостовые промежуточные по конструкциирамного типа
- 28. Слайд 28

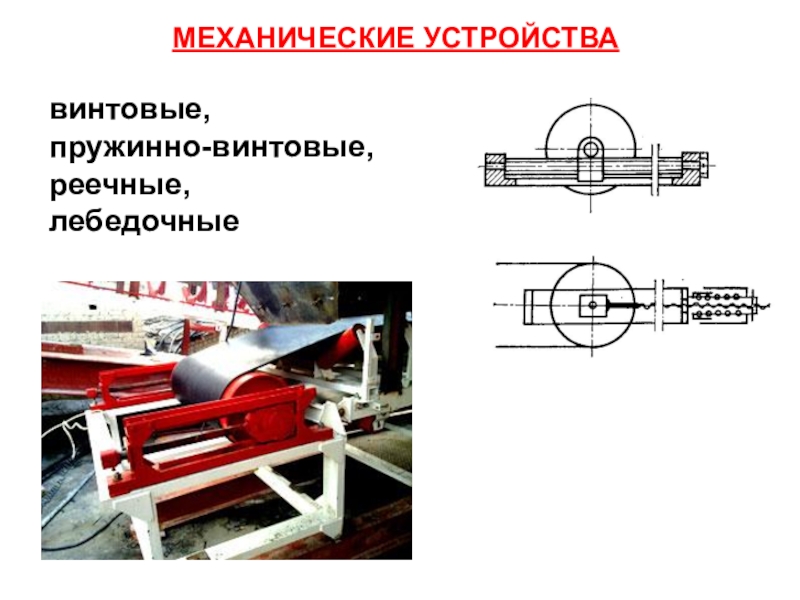

- 29. винтовые, пружинно-винтовые, реечные, лебедочныеМЕХАНИЧЕСКИЕ УСТРОЙСТВА
- 30. В загрузочных устройствах с самотечным движением груз
- 31. винтовойпластинчатыйленточныйвибрационныйбарабанный В устройствах с принудительным движением груз перемещается под воздействием приводных устройств. К ним относятся питатели:
- 32. Разгрузка конвейера может быть осуществлена как в

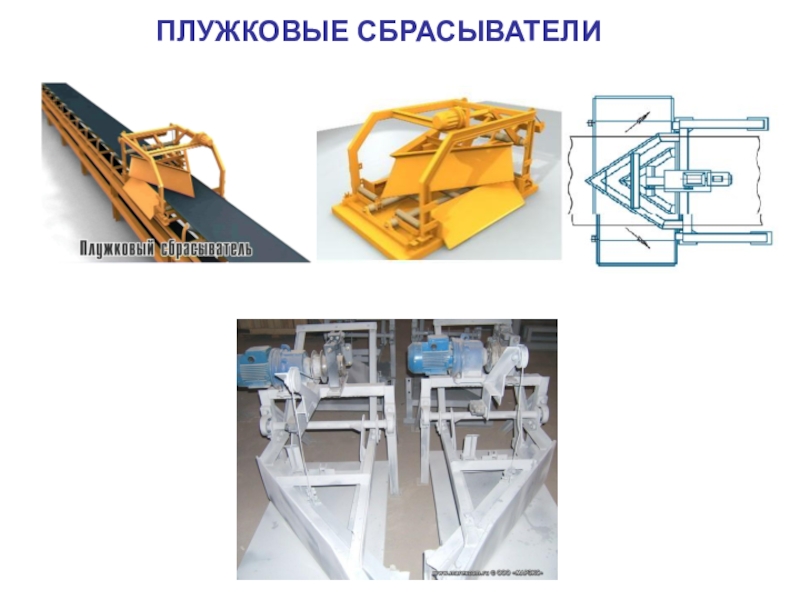

- 33. ПЛУЖКОВЫЕ СБРАСЫВАТЕЛИ
- 34. БАРАБАННЫЙ РАЗГРУЗЧИК

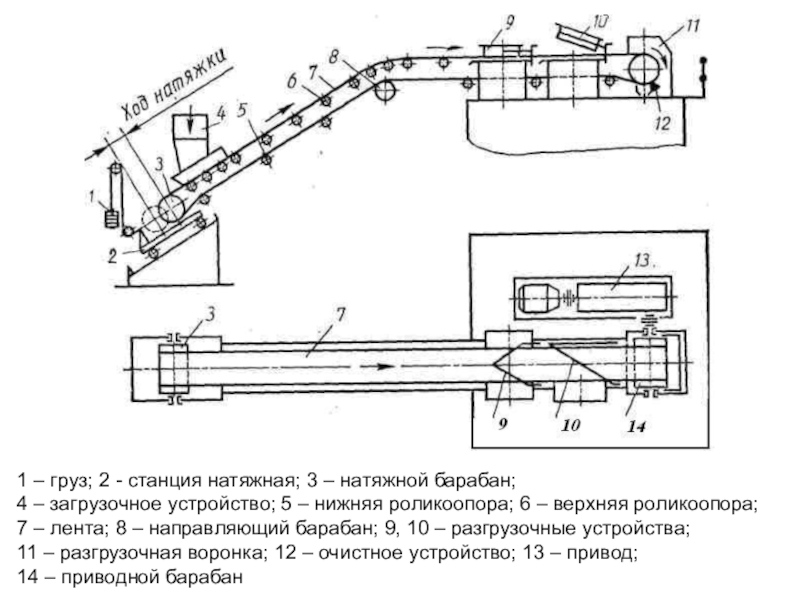

Слайд 21 – груз; 2 - станция натяжная; 3 – натяжной барабан;
4 – загрузочное устройство; 5 – нижняя роликоопора; 6 – верхняя роликоопора;
7 – лента; 8 – направляющий барабан; 9, 10 – разгрузочные устройства;
11 – разгрузочная воронка; 12 – очистное устройство; 13 – привод;
14 – приводной барабан
Слайд 3СХЕМЫ ТРАСС ЛЕНТОЧНЫХ КОНВЕЙЕРОВ
а – горизонтальный с приводными, натяжными и отклоняющими
б – горизонтальный с промежуточной разгрузкой;
в – наклонно-горизонтальный с отклоняющими роликами;
г – наклонный с концевым и промежуточным натяжными устройствами;
д – наклонно-горизонтальный с промежуточной разгрузкой;
е – наклонно-горизонтальный с промежуточным натяжным устройством;
ж – наклонный с горизонтальными концевыми участками;
з – наклонно-горизонтальный с двумя приводными барабанами

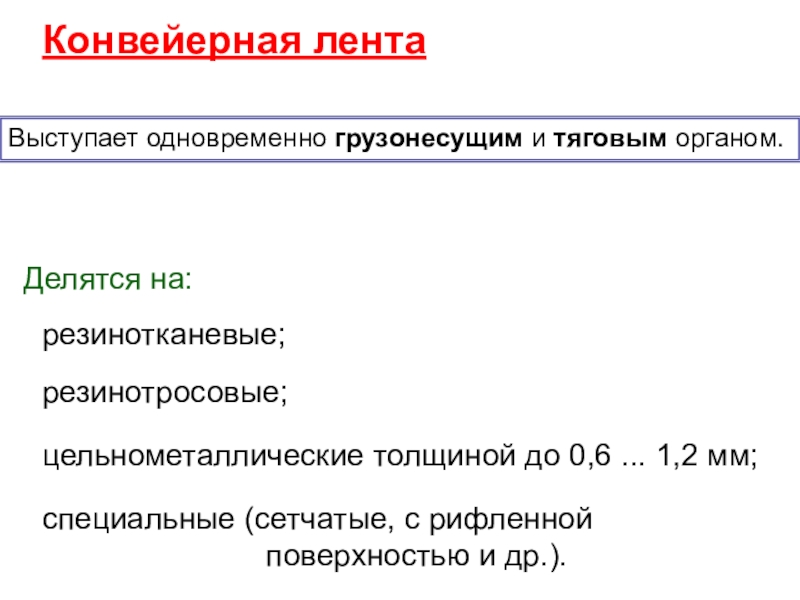

Слайд 5Конвейерная лента
Выступает одновременно грузонесущим и тяговым органом.
Делятся на:
резинотканевые;
резинотросовые;
цельнометаллические толщиной до 0,6 ... 1,2 мм;
специальные (сетчатые, с рифленной
поверхностью и др.).
Слайд 6Конструкция резинотканевой ленты
1 – тканевая прокладка;
2 – верхняя обкладка;
3
4 – нити утка

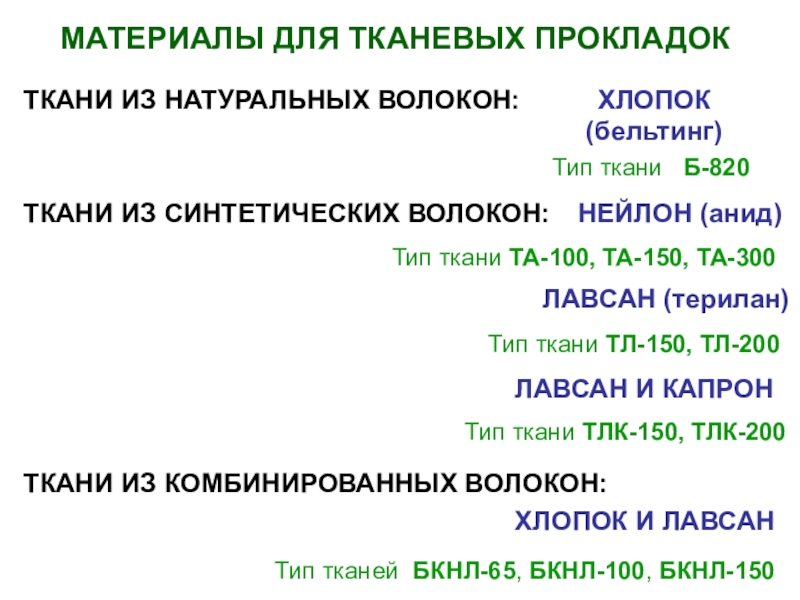

Слайд 7ТКАНИ ИЗ НАТУРАЛЬНЫХ ВОЛОКОН:
МАТЕРИАЛЫ ДЛЯ ТКАНЕВЫХ ПРОКЛАДОК
ТКАНИ ИЗ СИНТЕТИЧЕСКИХ ВОЛОКОН:
ТКАНИ ИЗ
ХЛОПОК
(бельтинг)
ХЛОПОК И ЛАВСАН
Тип тканей БКНЛ-65, БКНЛ-100, БКНЛ-150
Тип ткани Б-820
НЕЙЛОН (анид)
Тип ткани ТА-100, ТА-150, ТА-300
ЛАВСАН (терилан)
Тип ткани ТЛ-150, ТЛ-200
ЛАВСАН И КАПРОН
Тип ткани ТЛК-150, ТЛК-200

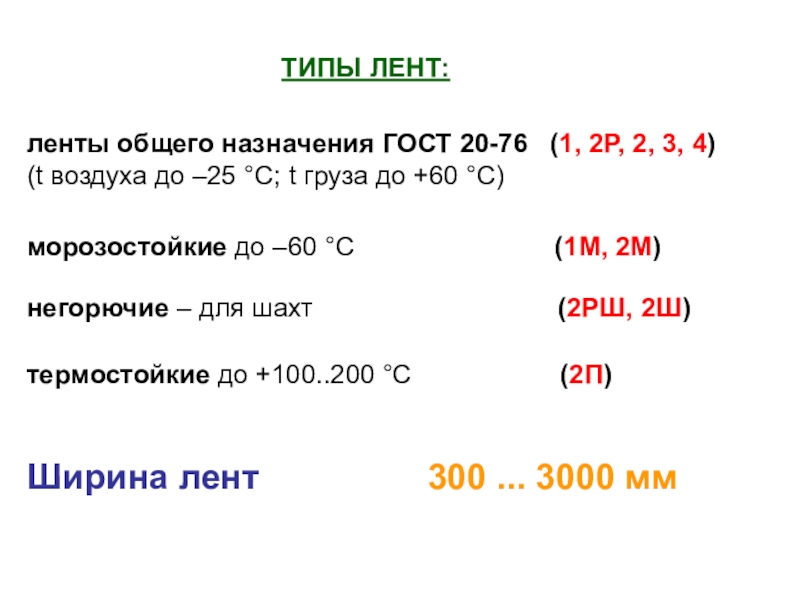

Слайд 8ТИПЫ ЛЕНТ:
ленты общего назначения ГОСТ 20-76 (1, 2Р, 2, 3,
(t воздуха до –25 °С; t груза до +60 °С)
морозостойкие до –60 °С (1М, 2М)
негорючие – для шахт (2РШ, 2Ш)
термостойкие до +100..200 °С (2П)
Ширина лент 300 ... 3000 мм

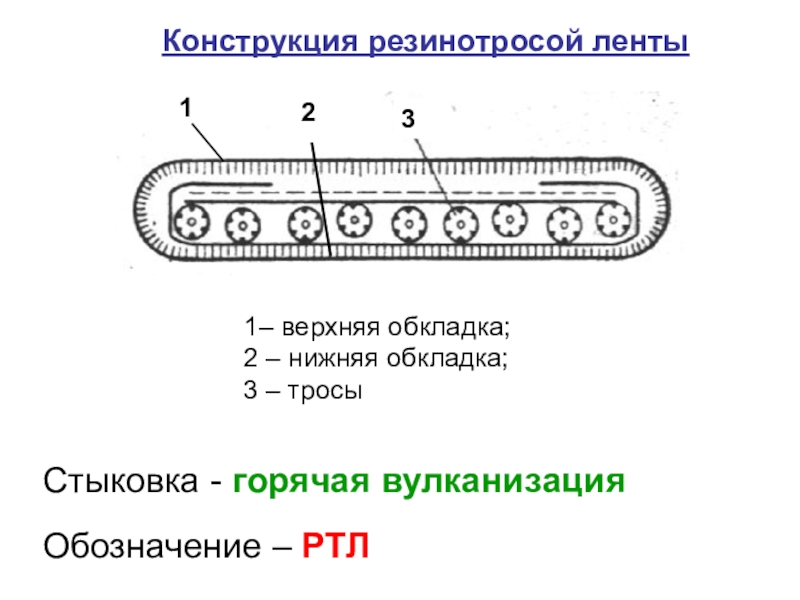

Слайд 9Конструкция резинотросой ленты
1– верхняя обкладка;
2 – нижняя обкладка;
3 – тросы
Стыковка - горячая вулканизация
Обозначение – РТЛ

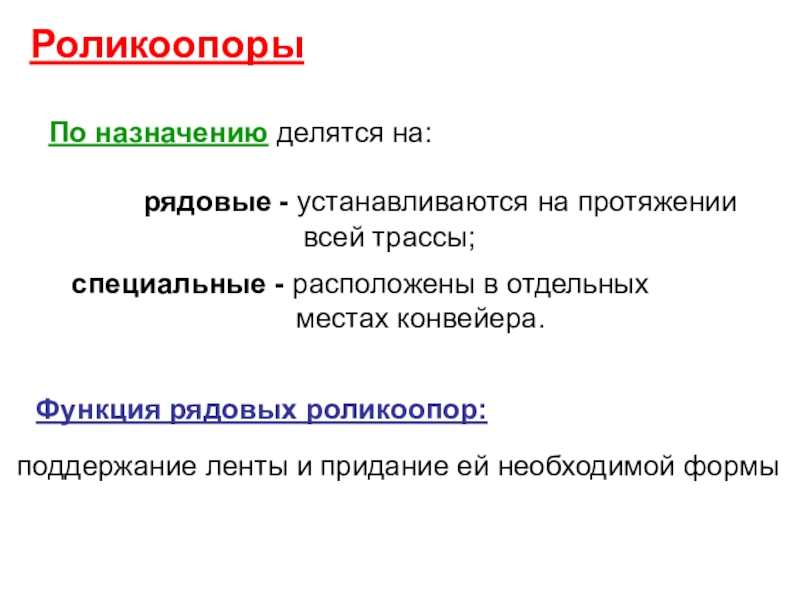

Слайд 10Роликоопоры
По назначению делятся на:
рядовые - устанавливаются на протяжении
специальные - расположены в отдельных
местах конвейера.
Функция рядовых роликоопор:
поддержание ленты и придание ей необходимой формы
Слайд 11Функции специальных роликоопор:
центрирующие – регулирование положения ленты
амортизирующие – смягчение ударов груза о ленту
в местах загрузки;
очистительные – очистка ленты от частиц
налипшего груза;
переходные – изменение желобчатости ленты
перед барабанами.

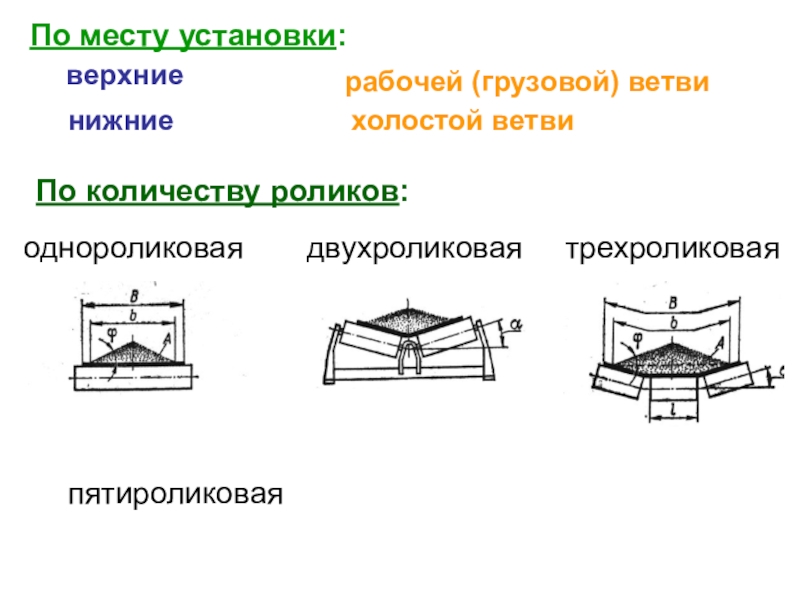

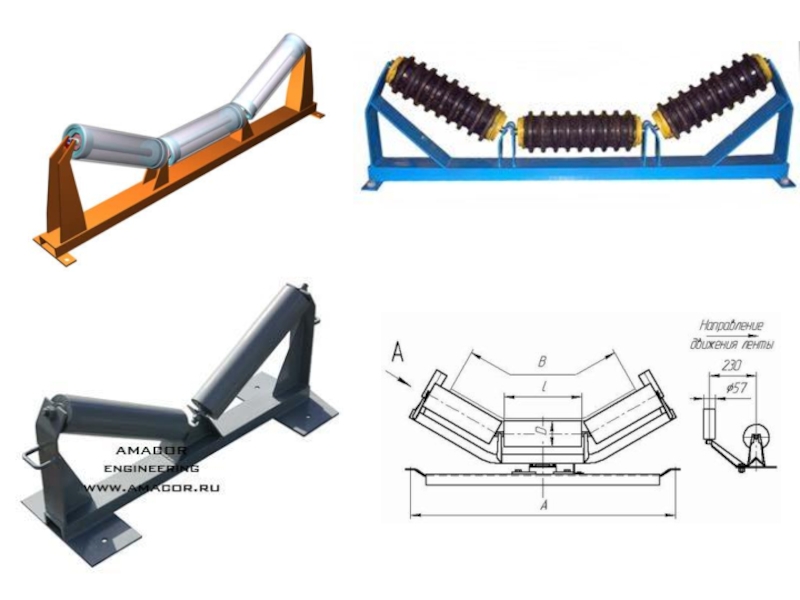

Слайд 12По месту установки:
верхние
нижние
По количеству роликов:
однороликовая
рабочей (грузовой) ветви
холостой ветви
двухроликовая
трехроликовая
пятироликовая

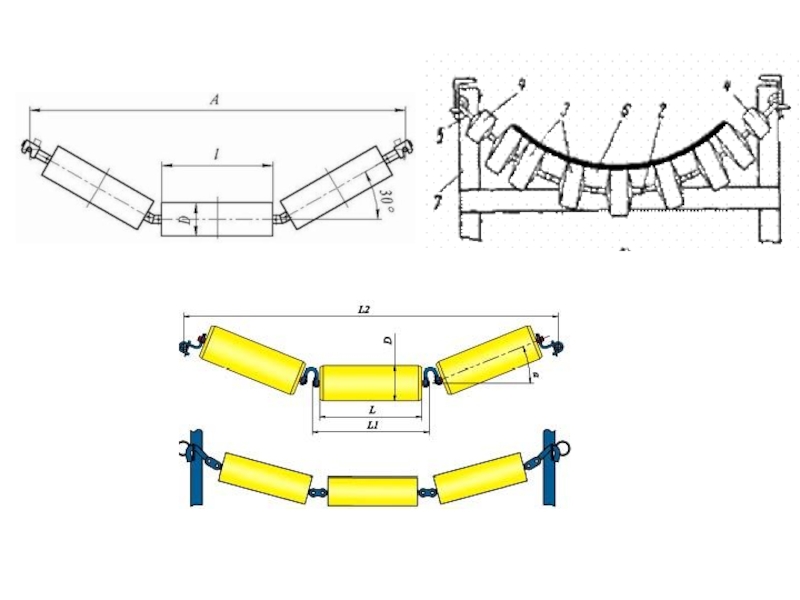

Слайд 13По типу исполнения:
легкие
нормальные
тяжелые
По типу оси ролика:
жесткие
подвесные – ось из каната

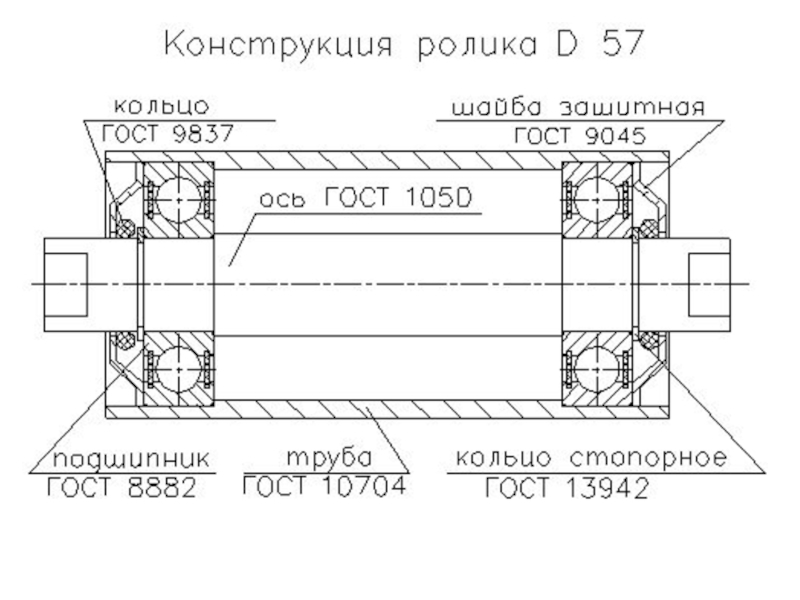

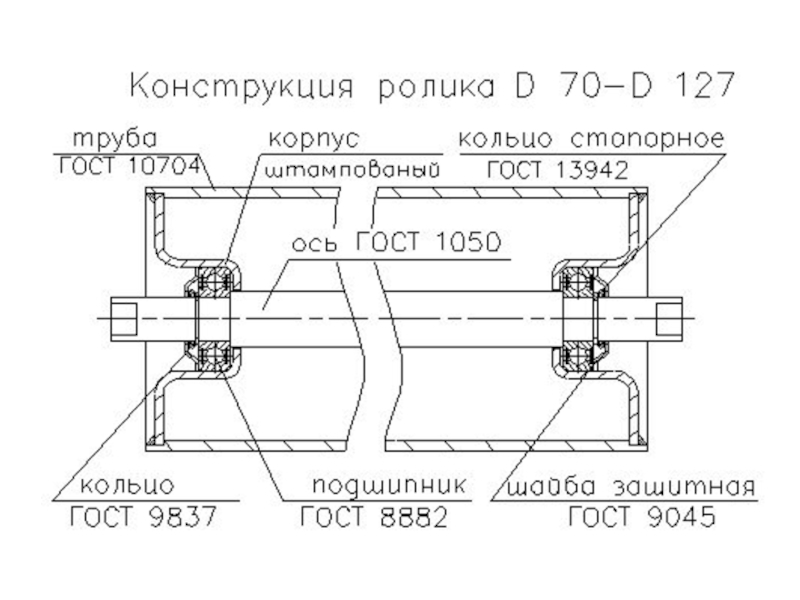

Слайд 16Диаметр роликов
57 ... 194 мм
Расстояние (шаг) между роликоопорами:
- на холостой ветви
l’’p = (2...2,5) l’p
l’p =1,1...1,5 м

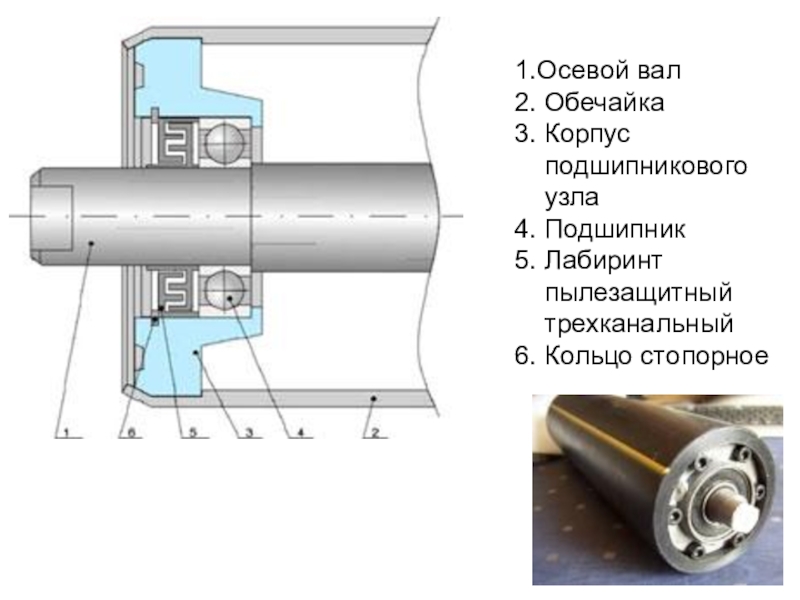

Слайд 191.Осевой вал
2. Обечайка
3. Корпус
подшипникового
узла
4.
5. Лабиринт
пылезащитный
трехканальный
6. Кольцо стопорное

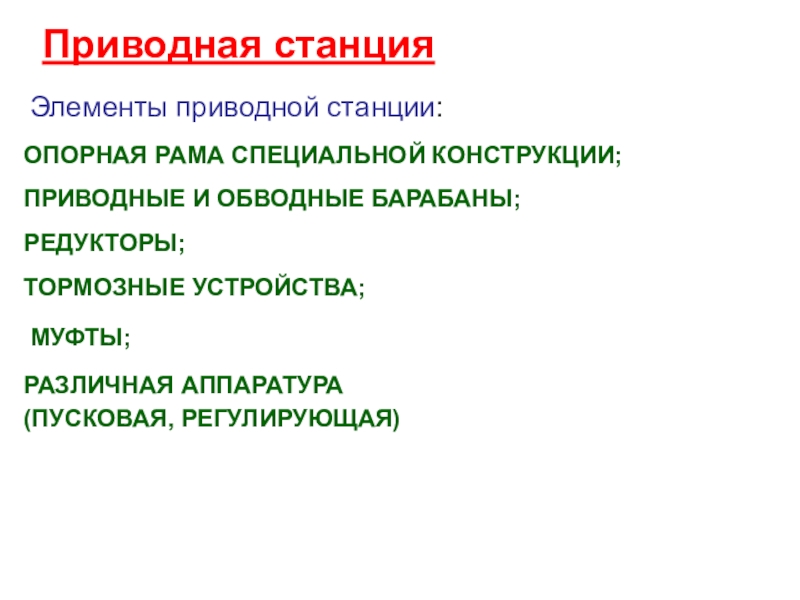

Слайд 20Приводная станция
ОПОРНАЯ РАМА СПЕЦИАЛЬНОЙ КОНСТРУКЦИИ;
Элементы приводной станции:
ПРИВОДНЫЕ И ОБВОДНЫЕ БАРАБАНЫ;
РЕДУКТОРЫ;
ТОРМОЗНЫЕ УСТРОЙСТВА;
МУФТЫ;
РАЗЛИЧНАЯ АППАРАТУРА (ПУСКОВАЯ, РЕГУЛИРУЮЩАЯ)
Слайд 22ФОРМУЛА ЭЙЛЕРА:
Sнб.п – усилие в ленте в точке набегания на
барабан;
Sсб.п – усилие в ленте в точке сбегания с приводного
барабана;
α – угол обхвата лентой барабана в радианах;
μ – коэффициент трения между лентой и барабаном.
Тяговое усилие
на барабане
Слайд 23Приводные барабаны
По способу изготовления:
сварные из трубы или из листовой стали;
литые из
(для малых диаметров D <= 500 мм).
По форме наружной поверхности:
цилиндрические;
бочкообразные.
По типу наружной поверхности:
гладкие;
футерованные.
Слайд 25Натяжные устройства
1) компенсация удлинения ленты при работе;
2) создание и поддержание
натяжения, обеспечивающего устойчивое сцепление
ленты с приводным барабаном при
установившемся движении и пуске конвейеpa;
3) ограничение провисания ленты между
роликоопорами;
4) обеспечение запаса ленты, необходимого для
перестановки ее при повреждениях.
НАЗНАЧЕНИЕ:

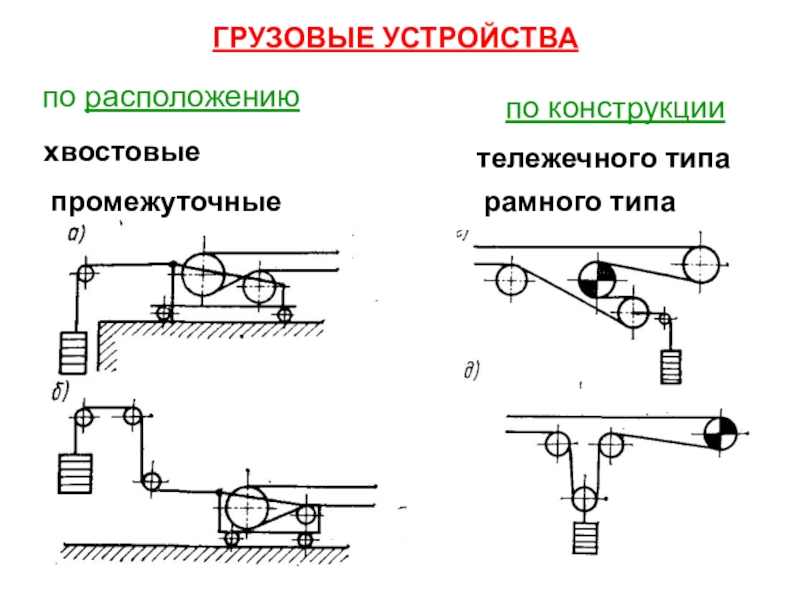

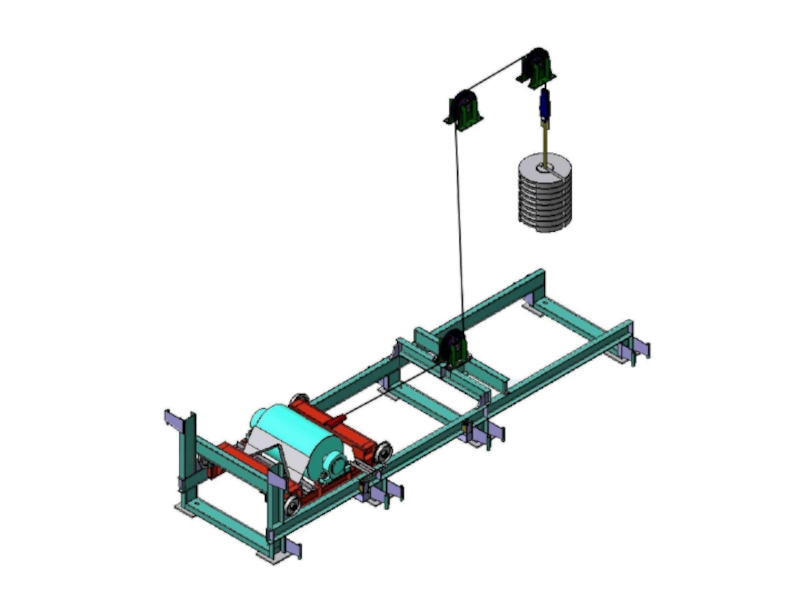

Слайд 27по расположению
тележечного типа
ГРУЗОВЫЕ УСТРОЙСТВА
хвостовые
промежуточные
по конструкции
рамного типа

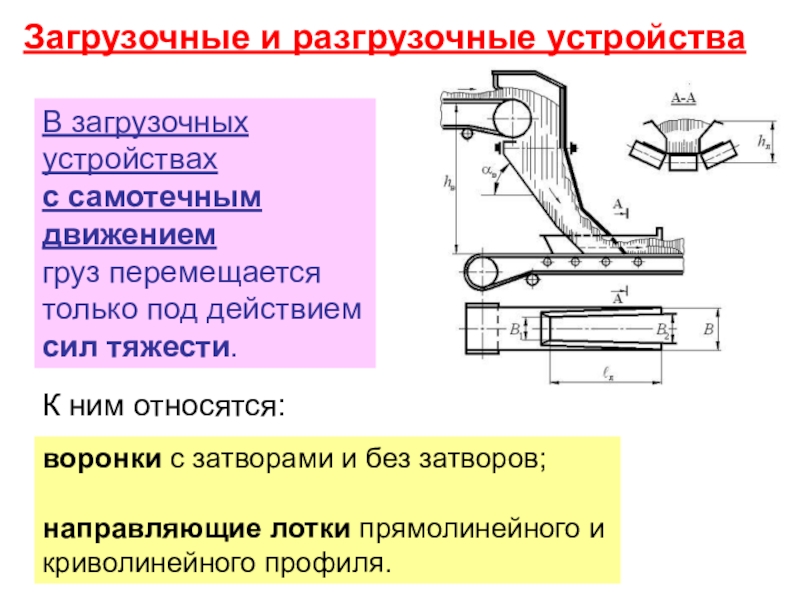

Слайд 30В загрузочных устройствах
с самотечным движением
груз перемещается только под действием
сил тяжести.
К ним относятся:
воронки с затворами и без затворов;
направляющие лотки прямолинейного и криволинейного профиля.
Загрузочные и разгрузочные устройства
Слайд 31винтовой
пластинчатый
ленточный
вибрационный
барабанный
В устройствах с принудительным движением
груз перемещается под воздействием
приводных
К ним относятся питатели:
Слайд 32Разгрузка конвейера может быть осуществлена
как в конце конвейера, так и
Для промежуточной разгрузки применяются
сбрасыватели.

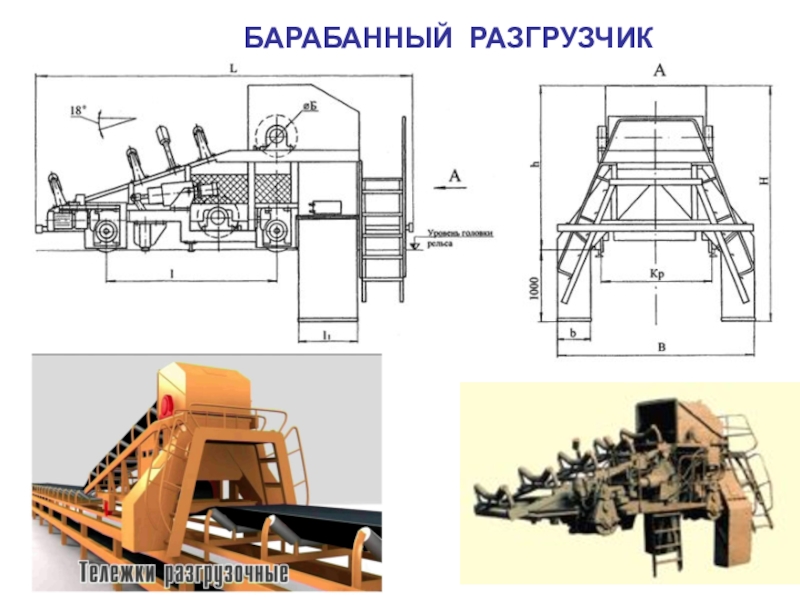

При желобчатой ленте и насыпных грузах используется
барабанный разгрузчик.
