Презентация, доклад по ПМ.01 Характеристики автоматических выключателей

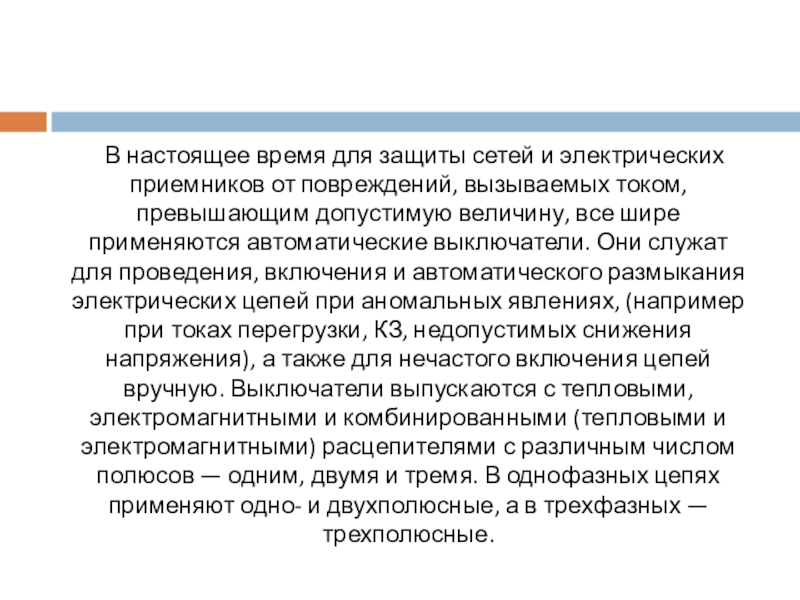

вызываемых током, превышающим допустимую величину, все шире применяются автоматические выключатели. Они служат для проведения, включения и автоматического размыкания электрических цепей при аномальных явлениях, (например при токах перегрузки, КЗ, недопустимых снижения напряжения), а также для нечастого включения цепей вручную. Выключатели выпускаются с тепловыми, электромагнитными и комбинированными (тепловыми и электромагнитными) расцепителями с различным числом полюсов — одним, двумя и тремя. В однофазных цепях применяют одно- и двухполюсные, а в трехфазных — трехполюсные.

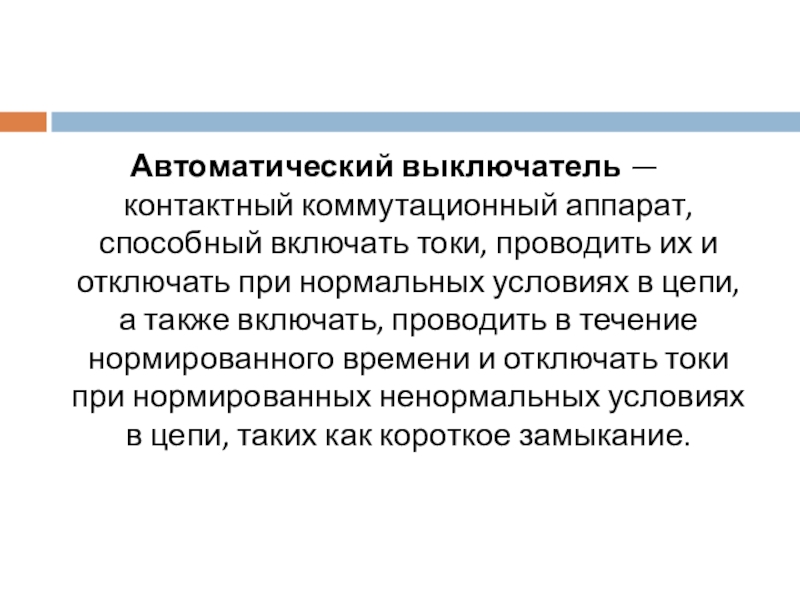

отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.

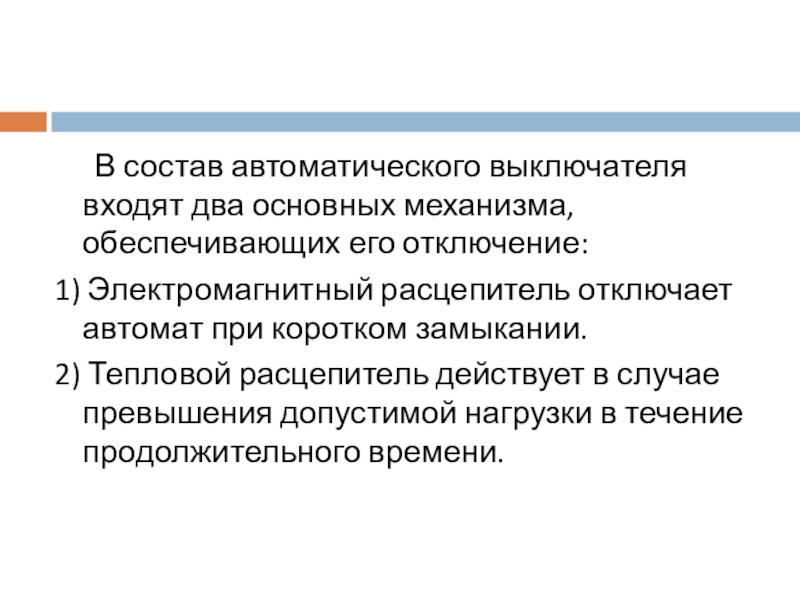

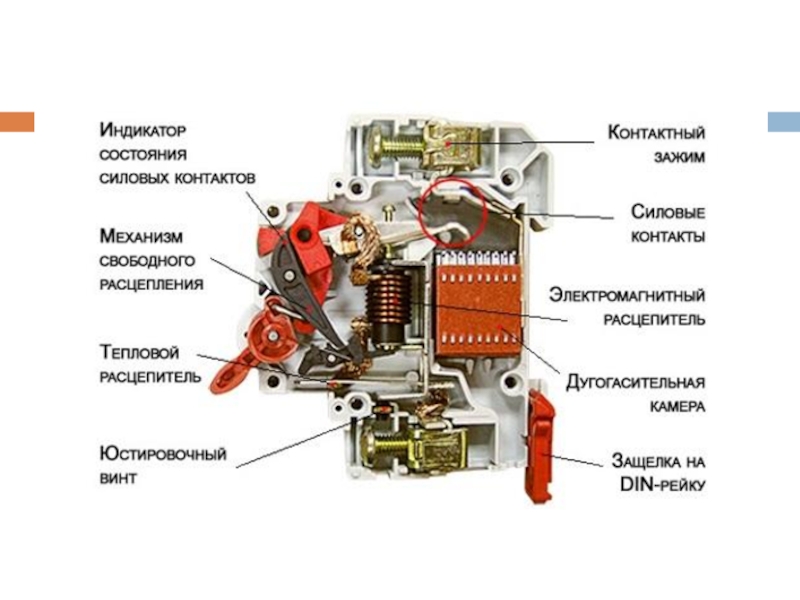

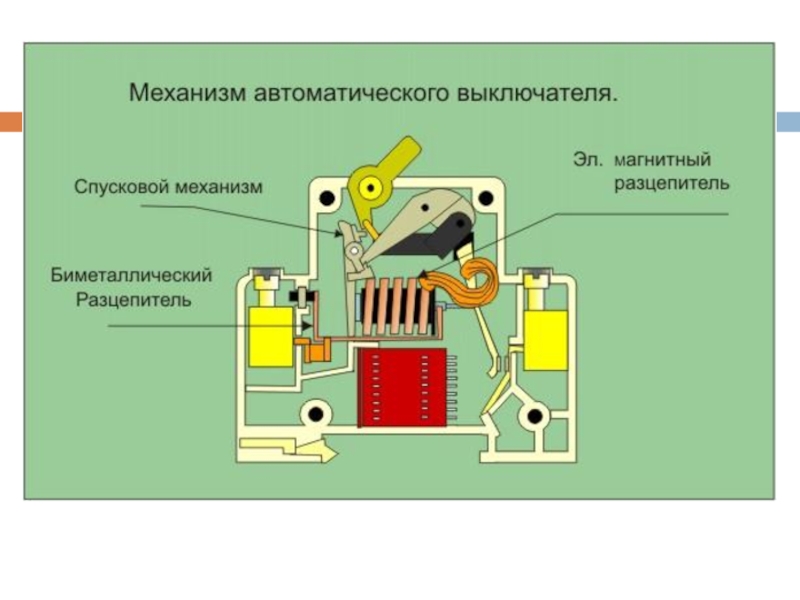

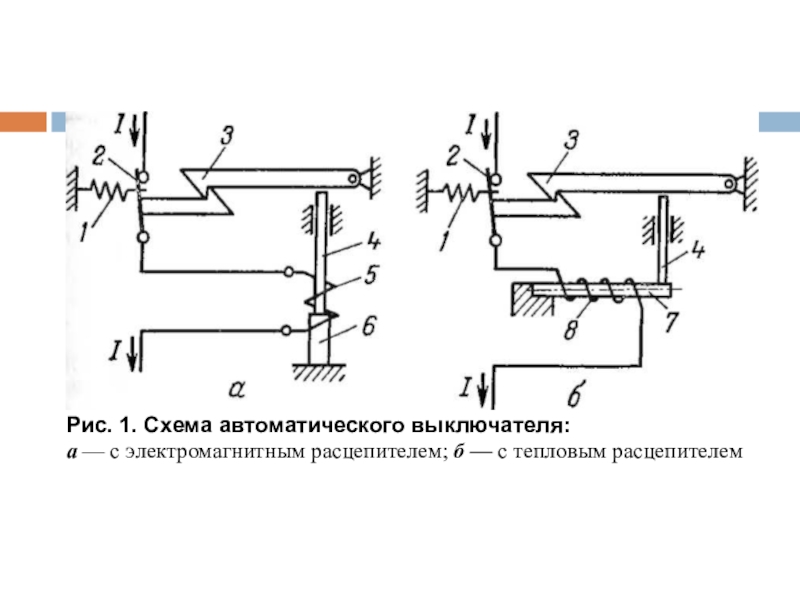

Электромагнитный расцепитель отключает автомат при коротком замыкании.
2) Тепловой расцепитель действует в случае превышения допустимой нагрузки в течение продолжительного времени.

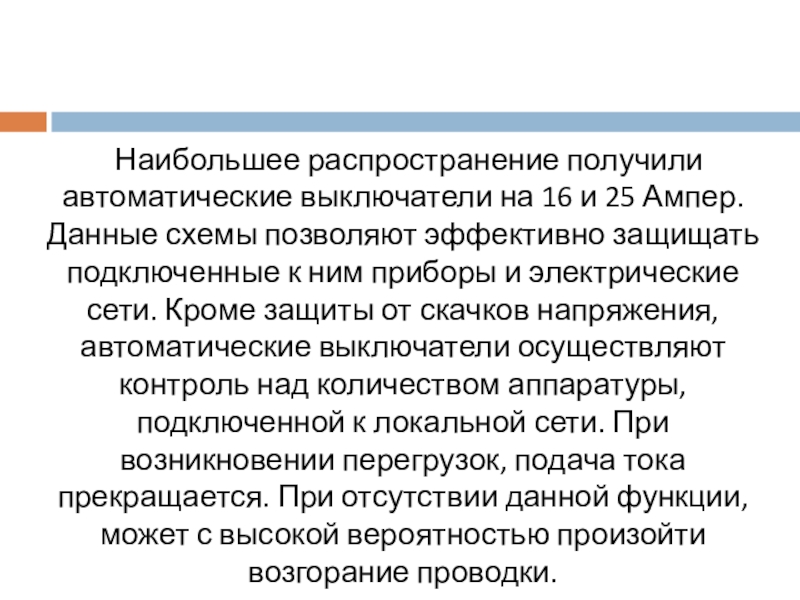

схемы позволяют эффективно защищать подключенные к ним приборы и электрические сети. Кроме защиты от скачков напряжения, автоматические выключатели осуществляют контроль над количеством аппаратуры, подключенной к локальной сети. При возникновении перегрузок, подача тока прекращается. При отсутствии данной функции, может с высокой вероятностью произойти возгорание проводки.

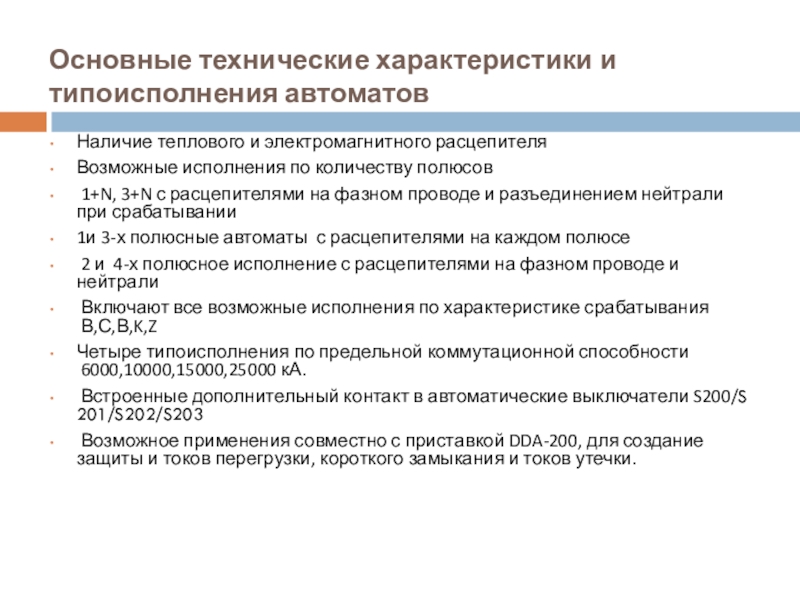

по количеству полюсов
 1+N, 3+N с расцепителями на фазном проводе и разъединением нейтрали при срабатывании
1и 3-х полюсные автоматы  с расцепителями на каждом полюсе
 2 и  4-х полюсное исполнение с расцепителями на фазном проводе и нейтрали
 Включают все возможные исполнения по характеристике срабатывания  В,С,В,K,Z
Четыре типоисполнения по предельной коммутационной способности  6000,10000,15000,25000 кА.

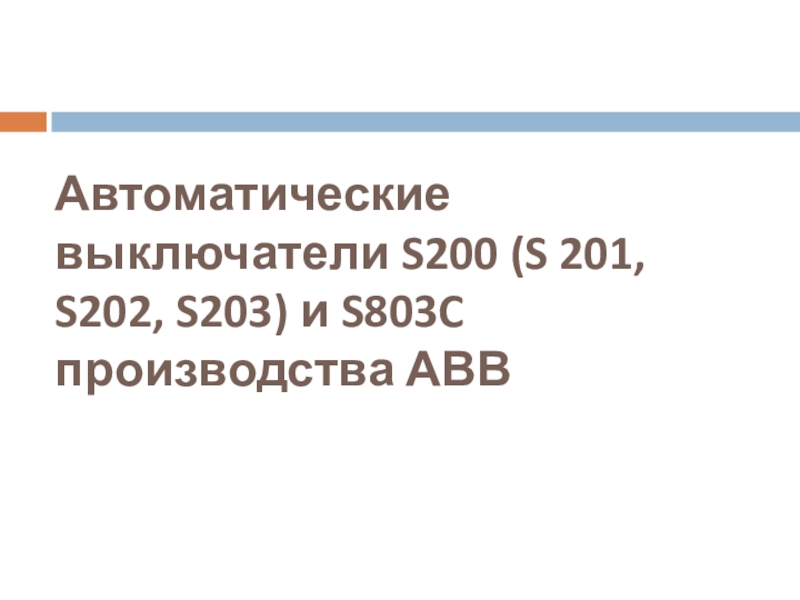

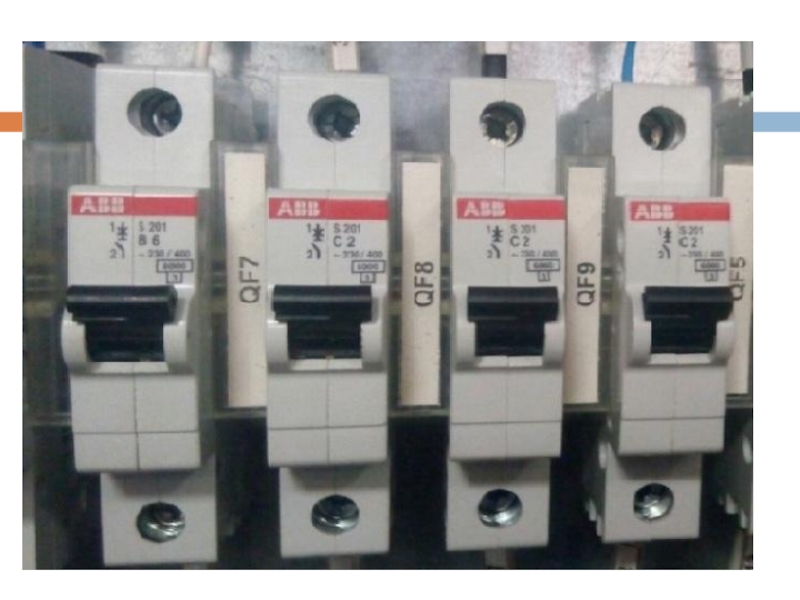

Встроенные дополнительный контакт в автоматические выключатели S200/S 201/S202/S203
Возможное применения совместно с приставкой DDA-200, для создание защиты и токов перегрузки, короткого замыкания и токов утечки.

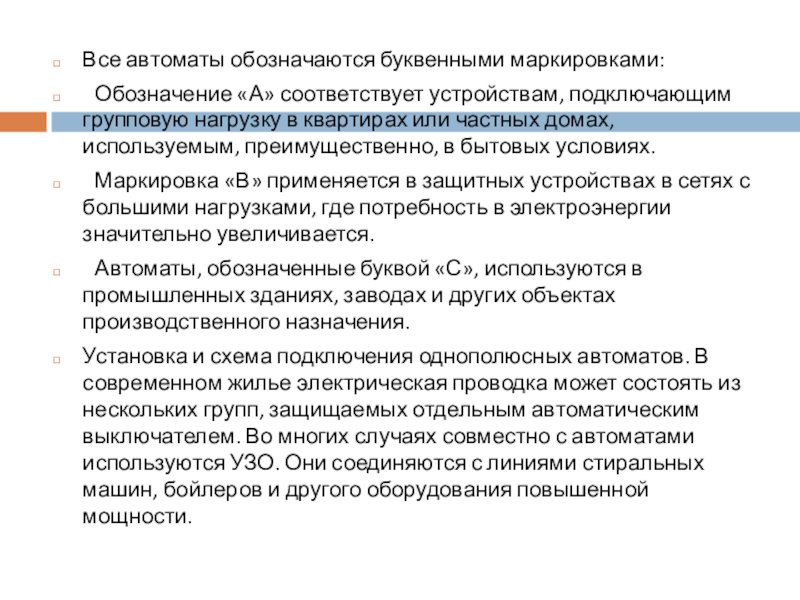

нагрузку в квартирах или частных домах, используемым, преимущественно, в бытовых условиях.
Маркировка «В» применяется в защитных устройствах в сетях с большими нагрузками, где потребность в электроэнергии значительно увеличивается.
Автоматы, обозначенные буквой «С», используются в промышленных зданиях, заводах и других объектах производственного назначения.

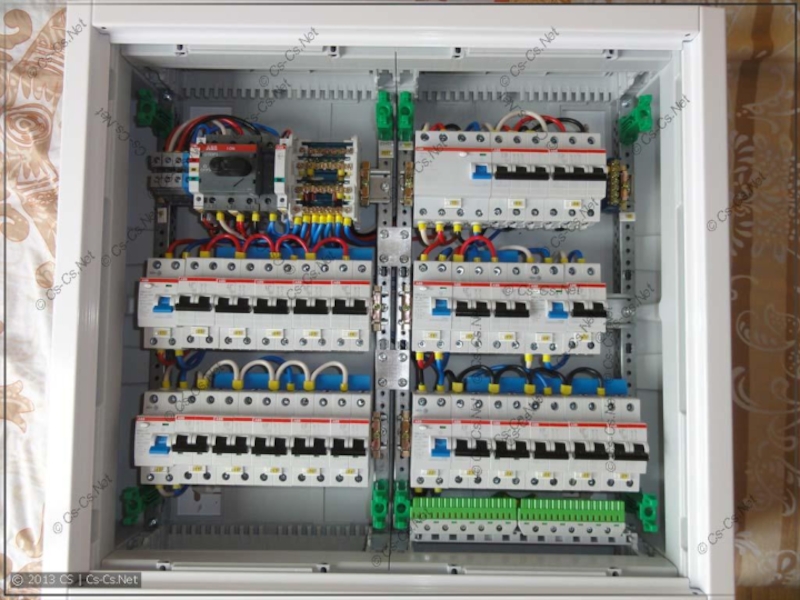

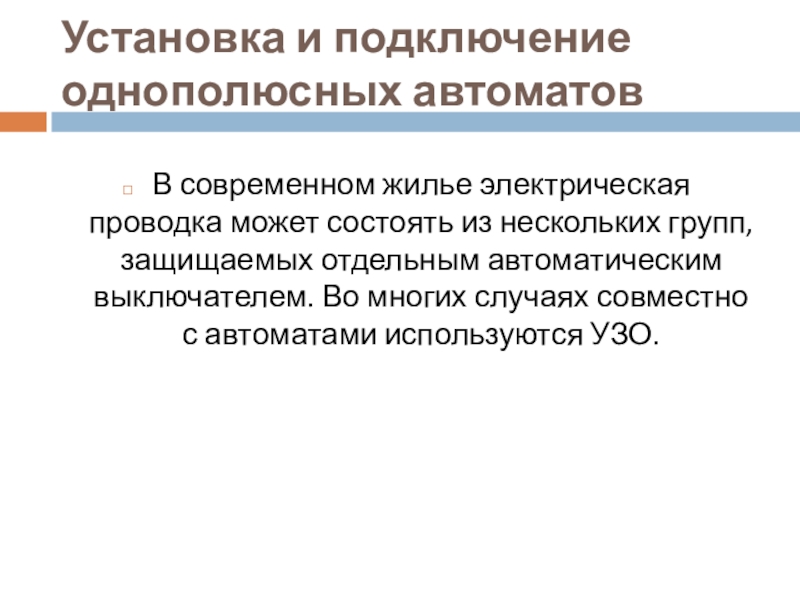

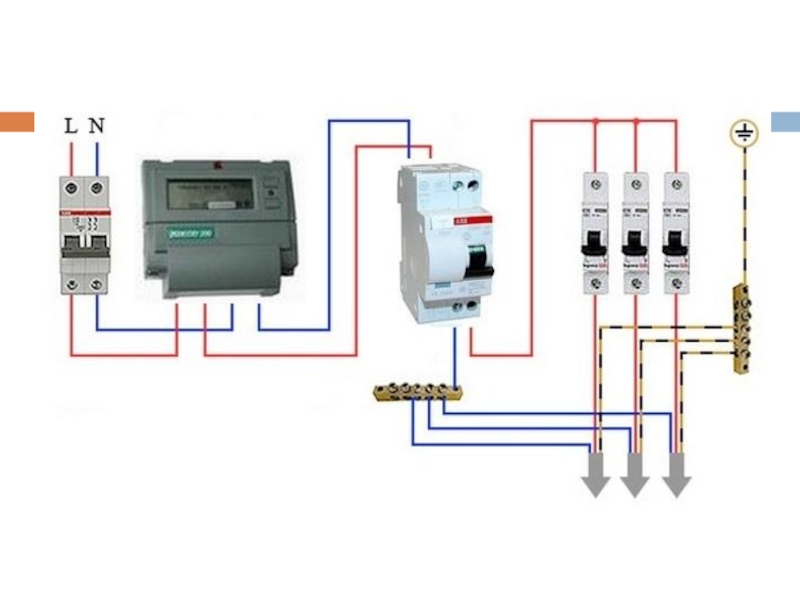

Установка и схема подключения однополюсных автоматов. В современном жилье электрическая проводка может состоять из нескольких групп, защищаемых отдельным автоматическим выключателем. Во многих случаях совместно с автоматами используются УЗО. Они соединяются с линиями стиральных машин, бойлеров и другого оборудования повышенной мощности.

из нескольких групп, защищаемых отдельным автоматическим выключателем. Во многих случаях совместно с автоматами используются УЗО.
